ND-220 - Solarmodul SHARP - Kostenlose Bedienungsanleitung

Produkttyp	Polykristallines Photovoltaik-Solarmodul
Marke	SHARP
Modell	ND-220
Abmessungen (L × B × H)	1652 × 994 × 46 mm
Gewicht	21 kg
Zelltyp	Polykristallines Silizium 156,5 mm × 156,5 mm
Anzahl der Zellen	60 in Reihe
Maximale Leistung (Pmax)	220 Wp
Leerlaufspannung (Voc)	36,5 V
Kurzschlussstrom (Isc)	8,20 A
Spannung am maximalen Leistungspunkt (Vmpp)	29,2 V
Strom am maximalen Leistungspunkt (Impp)	7,54 A
Modulwirkungsgrad	13,4 %
Maximale Systemspannung	1000 V DC
Maximale mechanische Belastbarkeit	2400 N/m²
Ausgangstyp	Kabel mit MC-3 Stecker
Betriebstemperatur (Zellen)	-40 bis +90 °C
Produktgarantie	5 Jahre
Leistungsgarantie	10 Jahre bei 90 %, 25 Jahre bei 80 %
Konformitätsnormen	IEC/EN 61215, IEC/EN 61730, Klasse II
Anwendungen	Netzgekoppelt, Inselanlagen, Dachmontage, Bodenmontage
Hauptfunktion	Umwandlung von Sonnenenergie in Elektrizität
Wartung und Reinigung	Mit einem weichen Tuch und Wasser reinigen, keine Scheuermittel
Sicherheit	Elektrische Normen beachten; vor Wartung trennen

Häufig gestellte Fragen - ND-220 SHARP

Was ist die maximale Leistung des Sharp ND-220?

Das Sharp ND-220 erreicht eine maximale Leistung von 220 Wp unter STC-Bedingungen (1000 W/m², 25°C).

Welche Abmessungen und welches Gewicht hat das ND-220 Modul?

Das Modul misst 1652 x 994 x 46 mm und wiegt 21 kg.

Welchen Solarzellentyp verwendet es?

Es verwendet polykristalline Siliziumzellen von 156,5 mm x 156,5 mm, 60 Zellen in Reihe geschaltet.

Was ist die maximale Systemspannung?

Die maximale Systemspannung beträgt 1000 V DC.

Welche Garantien bietet Sharp für dieses Modul?

Sharp bietet eine Produktgarantie von 5 Jahren, eine Leistungsgarantie von 10 Jahren bei 90 % und 25 Jahren bei 80 % der anfänglichen Leistung.

Kann dieses Modul auf einem Dach installiert werden?

Ja, das Sharp ND-220 eignet sich für Dachinstallationen sowie für Bodenmontage und Inselanlagen.

Was ist der Betriebstemperaturbereich?

Die Betriebstemperatur der Zellen reicht von -40°C bis +90°C.

Wie reinige ich das Sharp ND-220 Solarmodul?

Reinigen Sie das Modul mit einem weichen Tuch und Wasser; verwenden Sie keine Scheuermittel oder Lösungsmittel.

Ist dieses Modul für netzgekoppelte Anlagen geeignet?

Ja, die ND-Serie ist für netzgekoppelte Anlagen sowie für autarke Systeme ausgelegt.

Was tun bei einer Fehlfunktion des Moduls?

Kontaktieren Sie den Sharp-Kundendienst unter www.sharp.eu. Bewahren Sie die Seriennummer und den Kaufbeleg auf.

BEDIENUNGSANLEITUNG ND-220 SHARP

Solarstrom – jaitte!

Weil er das Klima schützt.

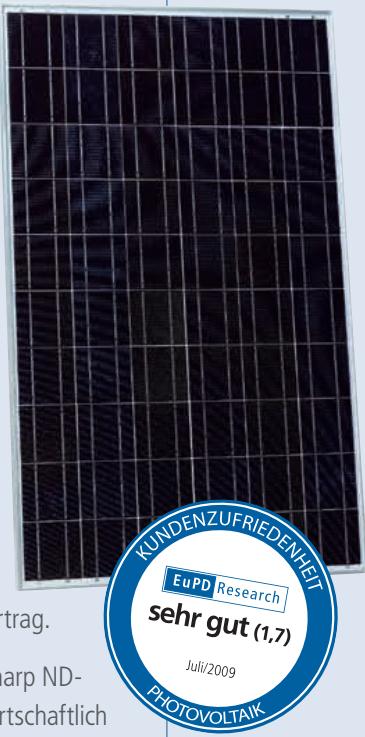

Innovationen vom Photovoltaikpionier

Als Solarspezialist mit 50 Jahren Erfahrung in der Photovoltaik (PV) trägt Sharp entscheidend zu wegweisenden Fortschritten in der Solartechnologie bei.

Sharp Photovoltaikmodule der ND-Serie sind für Einsatzbereiche mit hohem Leistungsbedarf ausgelegt. Diese polykristallinen Qualitäts-Module produzieren selbst unter anspruchsvollen Einsatzbedingungen einen dauerhaften, zuverlässigen E

Sämtliche Modultypen der Sharp ND-Serie bieten technisch wie wirtschaftlich eine optimale Systemintegration und eignen sich für die Montage in netzgekoppelten Systemen.

Kurzinformationen für den Installateur

156,5 mm × 156,5 mm polykristalline Solarzellen, 60 Zellen in Serie, 2.400 N/m² mechanische Belastbarkeit (245 kg/m²), 1.000 V DC maximale Systemspannung, IEC/EN 61215, IEC/EN 61730, Schutzklasse II (VDE: 40021391)

Produktmerkmale

■ Hochleistungs-Photovoltaikmodule aus polykristallinen (156,5 mm)² Silizium-Solarzellen mit Modulwirkungsgraden bis zu 13,4 %. - Bypass-Dioden zur Minimierung des Leistungsabfalls bei Abschattung. Texturierte Zellenoberfläche für besonders hohe Stromerträge. ■ BSF-Struktur (Back Surface Field) zur Optimierung der Zellenwirkungsgrade. - Verwendung von vergütetem Weißglas, EVA-Kunststoff und Witterungsschutzfolie sowie eines eloxierten Aluminiumrahmens mit Entwässerungsbohrungen für den Langzeiteinsatz. Ausgang: Anschlusskabel mit wassergeschütztem Steckanschluss.

Qualität von Sharp

Der Qualitätsanspruch von Sharp Solar setzt Maßstäbe. Ständige Kontrollen garantieren eine gleichbleibend hohe Qualität. Jedes Modul wird optisch, mechanisch und elektrisch geprüft. Sie erkennen es am Original Sharp Label, der Seriennummer und der Sharp Garantie:

5 Jahre Produktgarantie, 10 Jahre Leistungsgarantie auf eine Leistungsabgabe von 90 %, 25 Jahre Leistungsgarantie auf eine Leistungsabgabe von 80 %. Die detaillierten Garantiebedingungen sowie weiterführende Informationen erhalten Sie unter www.sharp.eu.

Mechanische Daten

Zelle	Polykristalline (156,5 mm)2Silizium-Solarzellen
Zellenzahl und -verschaltung	60 in Serie
Abmessungen	1.652 × 994 × 46 mm (1,64 m2)
Gewicht	21 kg
Anschlussotyp	Kabel mit Steckanschluss (MC-3)

Grenzwerte

Betriebstemperatur (Zelle)Lagerungstemperatur	- 40 bis +90	°C
Lagerungsluftfeuchtigkeit (rel.)	bis 90	%
Maximal zulässige Systemspannung	1.000	V DC
Maximale mechanische Belastung	2.400	N/m2
Rückstrombelastbarkeit	15	A

Elektrische Daten

		ND-220 (E1F)	ND-210 (E1F)
Nennleistung		220 Wp	210 Wp
Leerlaufspannung	Voc	36,5	36,4	V
Kurzschlussstrom	Isc	8,20	8,03	A
Spannung bei maximaler Leistung	Vpm	29,2	28,8	V
Strom bei maximaler Leistung	Ipm	7,54	7,3	A
Wirkungsgrad Modul	ηm	13,4	12,8	%
NOCT		47,5	47,5	°C
Temperatur-Koeffizient Leerlaufspannung	αVoc	-130	-130	mV / °C
Temperatur-Koeffizient Kurzschlussstrom	αIsc	+0,053	+0,053	% / °C
Temperatur-Koeffizient Leistung	αPm	-0,485	-0,485	% / °C

Die elektrischen Daten gelten bei Standard-Testbedingungen (STC): Einstrahlung 1000 W/m² mit Lichtspektrum AM 1,5 bei einer Zelltemperatur von 25 °C. Die Leistungsabgaben unterliegen einer Fertigungstoleranz von -5 % / +10 %. NOCT-Bedingungen: Einstrahlung von 800 W/m², Umgebungstemperatur von 20 °C und Windgeschwindigkeit von 1 m/s.

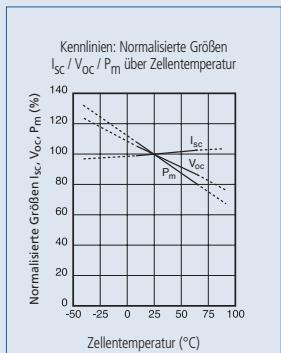

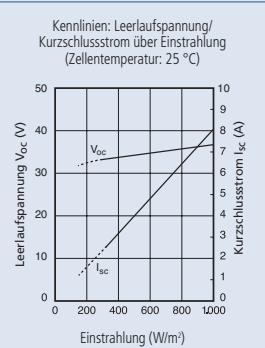

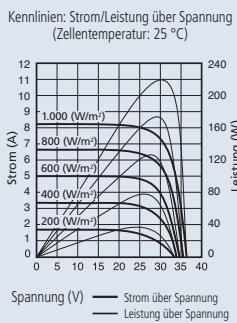

Kennlinien ND-220 (E1F)

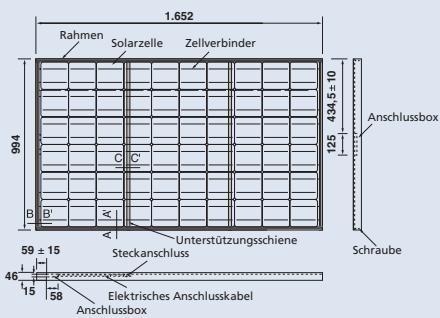

Außenabmessungen

Anwendungen

Netzgekoppelte PV-Anlagen, netzferne PV-Anlagen, Aufdach-PV-Anlagen, Freiland-PV-Anlagen.

Bitte lesen Sie vor der Montage der Photovoltaik-Module aufmerksam unsere ausführliche Montageanleitung.

Hinweis

Änderungen der technischen Daten sind ohne vorherige Ankündigung möglich. Bitte fordern Sie vor der Verwendung von Sharp Produkten die aktuellsten Datenblätter von Sharp an. Sharp trägt keine Verantwortung für Schäden an Geräten, die anhand von nicht abgesicherten Informationen mit Sharp Produkten bestückt wurden.

Die Spezifikationen können geringfügig abweichen und sind ohne Gewähr. Die Installations- und Betriebsanleitungen sind den entsprechenden Handbüchern zu entnehmen oder können unter www.sharp.eu heruntergeladen werden.

Dieses Modul sollte nicht direkt mit einer Last verbunden werden.
