Type de produit	Panneau solaire photovoltaïque polycristallin
Marque	SHARP
Modèle	ND-170 (E1F)
Puissance maximale (Pmax)	170 Wc
Tension à vide (Voc)	29,3 V
Courant de court-circuit (Isc)	8,04 A
Tension au point de puissance max (Vmpp)	23,2 V
Courant au point de puissance max (Impp)	7,33 A
Rendement du module	13,0 %
Dimensions (L × l × H)	1318 × 994 × 46 mm
Surface	1,31 m²
Poids	16 kg
Type de cellules	Silicium polycristallin (156,5 mm)², 48 en série
Tension maximale du système	1000 V CC
Résistance mécanique maximale	2400 N/m² (245 kg/m²)
Température de service (cellule)	-40 à +90 °C
NOCT	47,5 °C
Type de sortie	Câble avec connecteur MC-3 (résistant à l'eau)
Garantie produit	5 ans
Garantie de performance (90 %)	10 ans
Garantie de performance (80 %)	25 ans
Applications principales	Systèmes PV raccordés au réseau, sites isolés, toiture, centrales au sol
Diodes bypass	Oui (minimisent les pertes d'ombre)
Cadre	Aluminium anodisé avec perforations de drainage
Verre	Blanc trempé

FOIRE AUX QUESTIONS - ND-170 SHARP

Quelle est la puissance maximale du panneau Sharp ND-170 ?

La puissance maximale (Pmax) est de 170 Wc dans les conditions STC (1000 W/m², 25 °C).

Quelles sont les dimensions et le poids du panneau ?

Les dimensions sont 1318 × 994 × 46 mm et le poids est d'environ 16 kg.

Ce panneau est-il adapté pour une installation sur toiture ?

Oui, il est conçu pour les systèmes PV installés sur toiture, ainsi que pour les centrales au sol et les sites isolés.

Quelle est la tension maximale du système supportée ?

La tension maximale du système est de 1000 V CC, conforme aux normes IEC/EN.

Comment entretenir le panneau solaire ?

Un nettoyage périodique à l'eau claire (sans détergent) est recommandé pour enlever la poussière et les débris. Éviter les nettoyeurs haute pression. Vérifier les connexions et le cadre.

Quelles sont les garanties offertes par Sharp ?

Sharp offre une garantie produit de 5 ans, une garantie de performance de 90 % pendant 10 ans et de 80 % pendant 25 ans.

Le panneau peut-il être connecté directement à une batterie ou une charge ?

Non, ce module photovoltaïque ne doit pas être connecté directement à une charge. Il nécessite un régulateur de charge ou un onduleur adapté.

Quel est le rendement du panneau ND-170 ?

Le rendement du module est de 13,0 % dans les conditions STC.

Que faire en cas d'ombre partielle sur le panneau ?

Le panneau est équipé de diodes bypass qui minimisent les pertes de puissance dues à l'ombre. Une installation optimale évite les ombrages prolongés.

Où trouver la notice complète du Sharp ND-170 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com ou sur le site officiel de Sharp (www.sharp.eu).

MODE D'EMPLOI ND-170 SHARP

Dites oui à l'énergie solaire !

Pour la protection du climat.

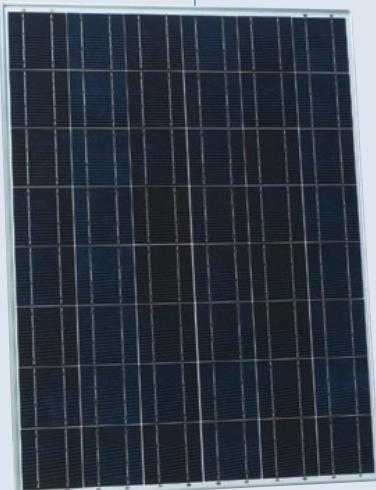

Les innovations d'un pionnier du photovoltaïque

Grâce à ses 50 ans d'expérience dans le domaine du photovoltaïque (PV), Sharp contribue de manière significative aux progrès de la technologie solaire.

Les modules photovoltaïques Sharp de la série ND sont conçus pour les applications qui nécessitent une puissance élevée. Ces modules polycristallins de qualité se distinguent par leur rendement fiable, même dans les conditions les plus rigoureuses.

Tous les modules photovoltaïques de la série ND de Sharp permettent une intégration optimale des systèmes, tant d'un point de vue technique qu'économique, et conviennent aux installations raccordées au réseau.

Données sommaires pour l'installateur

Cellules polycristallines 156,5 mm × 156,5 mm, 48 cellules en série. Résistance mécanique de 2400 N/m² (245 kg/m²). Tension maximale du système de 1000 V CC. IEC/EN 61215, IEC/EN 61730, Classe II (VDE:40021391)

Caractéristiques du produit

• Modules photovoltaïques haute performance composés de cellules en silicium polycristallin (156,5 mm)² et offrant un rendement pouvant atteindre 13,3 %. Diodes bypass afin de minimiser les chutes de puissance provoquées par l'ombre. Surface des cellules texturée pour obtenir des rendements électriques particulièrement élevés. Structure arrière BSF (Back Surface Field) pour optimiser le rendement des cellules. Utilisation d'un verre blanc trempé, de plastique EVA, d'un film protecteur résistant aux intempéries et d'un cadre en aluminium anodisé avec perforations de drainage afin d'assurer la durabilité des modules. Sortie : câble de raccordement avec connecteur résistant à l'eau.

La qualité Sharp

Les standards de qualité de Sharp sont une référence en matière de technologie solaire. Des contrôles continus garantissent en permanence un haut niveau de qualité. Chaque module photovoltaïque est soumis à un contrôle visuel, mécanique et électrique. Cette qualité de fabrication est identifiable par le biais de l'étiquette Sharp, du numéro de série et de la garantie Sharp :

Garantie produit de 5 ans. Garantie de performance de 10 ans pour une puissance de 90 %. Garantie de performance de 25 ans pour une puissance de 80 %. Pour connaître en détail nos conditions de garantie et obtenir des informations complémentaires, veuillez consulter notre site Internet www.sharp.eu.

Caractéristiques mécaniques

Cellule	Cellules solaires en silicium polycristallin (156,5 mm)2
Nombre de cellules et type de connexion	48 montées en série
Dimensions	1318 × 994 × 46 mm (1,31 m2)
Poids	16 kg
Type de sortie	Câble avec connecteur (MC-3)

Valeurs limites

Température de service (cellule)	-40 à +90	°C
Température de stockage
Humidité (relative) de stockage	jusqu'à 90	%
Tension maximale du système	1000	V CC
Résistance mécanique maximale	2400	N/m2
Courant inverse	15	A

Caractéristiques électriques

		ND-175 (E1F)	ND-170 (E1F)
Puisance maximale	Pmax	175 Wc	170 Wc
Tension à vide	Voc	29,4	29,3	V
Courant de court-circuit	Isc	8,10	8,04	A
Tension au point de puissance maximale	Vmpp	23,3	23,2	V
Courant au point de puissance maximale	Impp	7,52	7,33	A
Rendement du module	ηm	13,3	13,0	%
NOCT		47,5	47,5	°C
Coefficient de température – tension à vide	αVoc	-104	-104	mV / °C
Coefficient de température – courant de court-circuit	αIsc	+0,053	+0,053	% / °C
Coefficient de température – puissance	αPmax	-0,485	-0,485	% / °C

Caractéristiques électriques mesurées dans les conditions de test standardisées (STC) : ensoleillement de 1000 W/m², masse atmosphérique de 1,5, température des cellules de 25 °C. Les caractéristiques de puissance sont données avec une tolérance de fabrication de -5 % / +10 %. Conditions NOCT : ensoleillement de 800 W/m², température ambiante de 20 °C, vitesse du vent de 1 m/s.

Courbes de caractéristiques ND-175 (E1F)

Courant, puissance en fonction de la tension (température des cellules : 25 °C)

Tension à vide, courant de court-circuit en fonction de l'ensoleillement (température des cellules : 25 °C)

Valeurs Isc, Voc, Pmax normalisées en fonction de la température des cellules

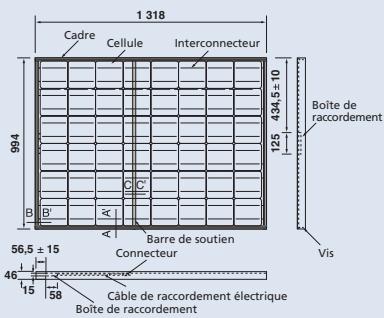

Dimensions extérieures

Vue arrière

Section A-A'

Section B-B'

Section C-C'

Applications

Systèmes PV raccordés au réseau, systèmes PV en sites isolés, systèmes PV installés sur toiture, centrales PV au sol.

Avant de procéder au montage des modules photovoltaïques, veuillez lire attentivement nos instructions de montage détaillées.

Remarques

Nous nous réservons le droit de modifier les caractéristiques techniques sans préavis. Avant d'utiliser les produits Sharp, assurez-vous d'obtenir les fiches techniques Sharp les plus récentes. La société Sharp décline toute responsabilité en cas de dommages causés à des installations équipées de modules sur la base d'informations non vérifiées au préalable.

Les spécifications peuvent subir de légères variations et ne sont pas garanties. Les instructions d'installation et de fonctionnement de nos produits figurent dans les manuels correspondants et peuvent être téléchargées sur notre site Internet www.sharp.eu.

Ce module photovoltaïque ne doit pas être connecté directement à une charge.
