ND-170 - Solarmodul SHARP - Kostenlose Bedienungsanleitung

Produkttyp	Polykristallines Photovoltaik-Solarmodul
Marke	SHARP
Modell	ND-170 (E1F)
Maximale Leistung (Pmax)	170 Wp
Leerlaufspannung (Voc)	29,3 V
Kurzschlussstrom (Isc)	8,04 A
Spannung am maximalen Leistungspunkt (Vmpp)	23,2 V
Strom am maximalen Leistungspunkt (Impp)	7,33 A
Modulwirkungsgrad	13,0 %
Abmessungen (L × B × H)	1318 × 994 × 46 mm
Fläche	1,31 m²
Gewicht	16 kg
Zellentyp	Polykristallines Silizium (156,5 mm)², 48 in Reihe
Maximale Systemspannung	1000 V DC
Maximale mechanische Belastbarkeit	2400 N/m² (245 kg/m²)
Betriebstemperatur (Zelle)	-40 bis +90 °C
NOCT	47,5 °C
Ausgangstyp	Kabel mit MC-3-Stecker (wasserbeständig)
Produktgarantie	5 Jahre
Leistungsgarantie (90 %)	10 Jahre
Leistungsgarantie (80 %)	25 Jahre
Hauptanwendungen	Netzgekoppelte PV-Systeme, Inselanlagen, Dachmontage, Freiflächenanlagen
Bypass-Dioden	Ja (minimieren Schattenverluste)
Rahmen	Eloxiertes Aluminium mit Entwässerungsperforationen
Glas	Gehärtetes Weißglas

Häufig gestellte Fragen - ND-170 SHARP

Was ist die maximale Leistung des Sharp ND-170 Solarmoduls?

Die maximale Leistung (Pmax) beträgt 170 Wp unter STC-Bedingungen (1000 W/m², 25 °C).

Welche Abmessungen und welches Gewicht hat das Modul?

Die Abmessungen betragen 1318 × 994 × 46 mm und das Gewicht liegt bei ca. 16 kg.

Ist dieses Modul für die Dachmontage geeignet?

Ja, es ist für PV-Anlagen auf Dächern sowie für Freiflächenanlagen und Inselanlagen ausgelegt.

Welche maximale Systemspannung wird unterstützt?

Die maximale Systemspannung beträgt 1000 V DC, gemäß IEC/EN-Normen.

Wie pflege ich das Solarmodul?

Eine regelmäßige Reinigung mit klarem Wasser (ohne Reinigungsmittel) wird empfohlen, um Staub und Schmutz zu entfernen. Vermeiden Sie Hochdruckreiniger. Überprüfen Sie die Anschlüsse und den Rahmen.

Welche Garantien bietet Sharp?

Sharp bietet eine Produktgarantie von 5 Jahren, eine Leistungsgarantie von 90 % für 10 Jahre und von 80 % für 25 Jahre.

Kann das Modul direkt an eine Batterie oder Last angeschlossen werden?

Nein, dieses Photovoltaikmodul darf nicht direkt an eine Last angeschlossen werden. Es benötigt einen Laderegler oder einen geeigneten Wechselrichter.

Wie hoch ist der Wirkungsgrad des ND-170 Moduls?

Der Modulwirkungsgrad beträgt 13,0 % unter STC-Bedingungen.

Was tun bei teilweiser Verschattung des Moduls?

Das Modul ist mit Bypass-Dioden ausgestattet, die Leistungsverluste durch Verschattung minimieren. Eine optimale Installation vermeidet lang anhaltende Verschattung.

Wo finde ich die vollständige Anleitung für den Sharp ND-170?

Die vollständige Anleitung ist als kostenloser PDF-Download auf notice-facile.com oder auf der offiziellen Sharp-Website (www.sharp.eu) verfügbar.

BEDIENUNGSANLEITUNG ND-170 SHARP

Solarstrom – jaitte!

Weil er das Klima schützt.

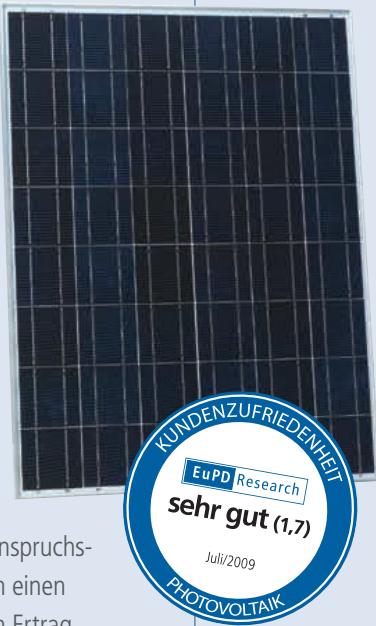

Innovationen vom Photovoltaikpionier

Als Solarspezialist mit 50 Jahren Erfahrung in der Photovoltaik (PV) trägt Sharp entscheidend zu wegweisenden Fortschritten in der Solartechnologie bei.

Sharp Photovoltaikmodule der ND-Serie sind für Einsatzbereiche mit hohem Leistungsbedarf ausgelegt. Diese polykristallinen Qualitäts-Module

produzieren selbst unter anspruchsvollen Einsatzbedingungen einen dauerhaften, zuverlässigen Ertrag.

Sämtliche Modultypen der Sharp ND-Serie bieten technisch wie wirtschaftlich eine optimale Systemintegration und eignen sich für die Montage in netzgekoppelten Systemen.

Kurzinformationen für den Installateur

156,5 mm × 156,5 mm polykristalline Solarzellen, 48 Zellen in Serie, 2.400 N/m² mechanische Belastbarkeit (245 kg/m²), 1.000 V DC maximale Systemspannung, IEC/EN 61215, IEC/EN 61730, Schutzklasse II (VDE: 40021391)

Produktmerkmale

■ Hochleistungs-Photovoltaikmodule aus polykristallinen (156,5 mm)² Silizium-Solarzellen mit Modulwirkungsgraden bis zu 13,3%. - Bypass-Dioden zur Minimierung des Leistungsabfalls bei Abschattung. Texturierte Zellenoberfläche für besonders hohe Stromerträge. BSF-Struktur (Back Surface Field) zur Optimierung der Zellenwirkungsgrade. - Verwendung von vergütetem Weißglas, EVA-Kunststoff und Witterungsschutzfolie sowie eines eloxierten Aluminiumrahmens mit Entwässerungsbohrungen für den Langzeiteinsatz. Ausgang: Anschlusskabel mit wassergeschütztem Steckanschluss.

Qualität von Sharp

Der Qualitätsanspruch von Sharp Solar setzt Maßstäbe. Ständige Kontrollen garantieren eine gleichbleibend hohe Qualität. Jedes Modul wird optisch, mechanisch und elektrisch geprüft. Sie erkennen es am Original Sharp Label, der Seriennummer und der Sharp Garantie:

5 Jahre Produktgarantie, 10 Jahre Leistungsgarantie auf eine Leistungsabgabe von 90%, 25 Jahre Leistungsgarantie auf eine Leistungsabgabe von 80%. Die detaillierten Garantiebedingungen sowie weiterführende Informationen erhalten Sie unter www.sharp.eu.

Mechanische Daten

Zelle	Polykristalline (156,5 mm)2Silizium-Solarzellen
Zellenzahl und -verschaltung	48 in Serie
Abmessungen	1.318 × 994 × 46 mm (1,31 m2)
Gewicht	16 kg
Anschlussotyp	Kabel mit Steckanschluss (MC-3)

Grenzwerte

Betriebstemperatur (Zelle)Lagerungstemperatur	- 40 bis +90	°C
Lagerungsluftfeuchtigkeit (rel.)	bis 90	%
Maximal zulässige Systemspannung	1.000	V DC
Maximale mechanische Belastung	2.400	N/m2
Rückstrombelastbarkeit	15	A

Elektrische Daten

		ND-175 (E1F)	ND-170 (E1F)
Nennleistung		175 Wp	170 Wp
Leerlaufspannung	Voc	29,4	29,3	V
Kurzschlussstrom	Isc	8,10	8,04	A
Spannung bei maximaler Leistung	Vpm	23,3	23,2	V
Strom bei maximaler Leistung	Ipm	7,52	7,33	A
Wirkungsgrad Modul	ηm	13,3	13,0	%
NOCT		47,5	47,5	°C
Temperatur-Koeffizient Leerlaufspannung	αVoc	-104	-104	mV / °C
Temperatur-Koeffizient Kurzschlussstrom	αIsc	+0,053	+0,053	% / °C
Temperatur-Koeffizient Leistung	αPm	-0,485	-0,485	% / °C
Die elektrischen Daten gelten bei Standard-Testbedingungen (STC): Einstrahlung 1.000 W/m2mit Lichtske调um AM 1,5 bei einer Zelltemperatur von 25 °C. Die Leistungsabgaben unterliegen einer Fertigungstoleranz von -5%/+10%. NOCT-Bedingungen: Einstrahlung von 800 W/m2, Umgebungstemperatur von 20 °C und Windgeschwindigkeit von 1 m/sec.

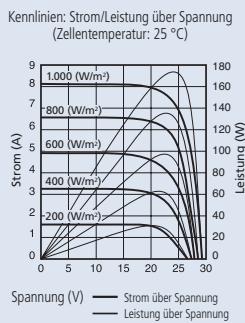

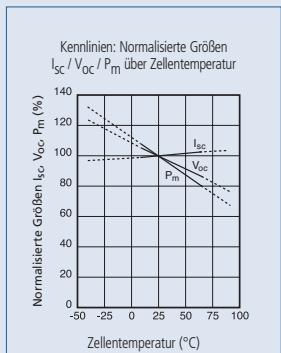

Kennlinien ND-175 (E1F)

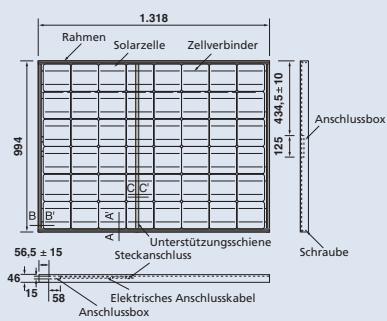

Außenabmessungen

Anwendungen

Netzgekoppelte PV-Anlagen, netzferne PV-Anlagen, Aufdach-PV-Anlagen, Freiland-PV-Anlagen

Bitte lesen Sie vor der Montage der Photovoltaik-Module aufmerksam unsere ausführliche Montageanleitung.

Hinweis

Änderungen der technischen Daten sind ohne vorherige Ankündigung möglich. Bitte fordern Sie vor der Verwendung von Sharp Produkten die aktuellsten Datenblätter von Sharp an. Sharp trägt keine Verantwortung für Schäden an Geräten, die anhand von nicht abgesicherten Informationen mit Sharp Produkten bestückt wurden.

Die Spezifikationen können geringfügig abweichen und sind ohne Gewähr. Die Installations- und Betriebsanleitungen sind den entsprechenden Handbüchern zu entnehmen oder können unter www.sharp.eu heruntergeladen werden.

Dieses Modul sollte nicht direkt mit einer Last verbunden werden.
