RHINOPRO 5000 DYMO

Enregistrement de la garantie Veuillez compléter l’enregistrement de la garantie et renvoyez-la à l’adresse appropriée ou enregistrez-vous en ligne sur www.dymo.com.

Prêt à utiliser l’appareil ?

Suivez les instructions de cette section pour imprimer votre première étiquette.

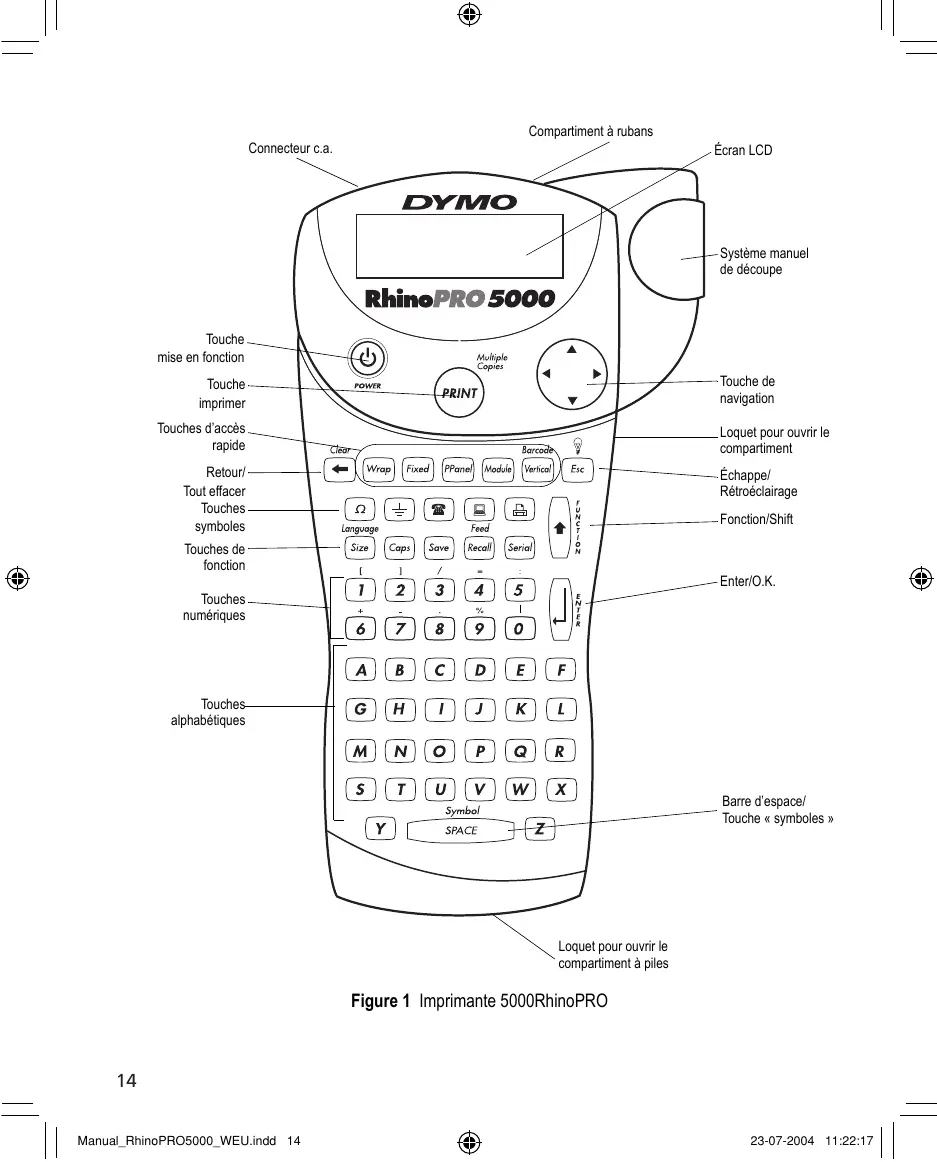

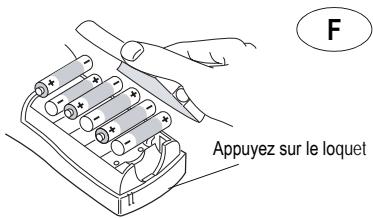

» Mise en place des piles L’ imprimante nécessite six piles AA. Pour mettre en place les piles 1. Appuyez sur le loquet au-dessus de l’imprimante pour ouvrir le couvercle du compartiment à piles. Voir Figure 2.

F Appuyez sur le loquetq

(+ et -). 4. Fermez le couvercle du compartiment à piles. Enlevez les piles si l’ imprimante n’est pas utilisée pendant une longue période.

Utilisation de la batterie.

Une batterie rechargeable en option peut être utilisée pour alimenter l’imprimante. Vous pourrez acheter la batterie chez votre fournisseur DYMO local. L’imprimante doit être connectée à une source d’énergie externe grâce à l’adaptateur c.a. et doit être placée sur ON pour recharger la batterie. Lorsque la batterie est complètement déchargée, il faut attendre quatre à cinq heures pour la recharger totalement. Lorsque la batterie est connectée à une source d’énergie externe, l’indicateur de chargement de la batterie peut continuer à s’allumer même si celle-ci est totalement rechargée. Pour utiliser la batterie. 1. Ouvrez le couvercle du compartiment à piles. 2. Insérez la batterie selon les marques de polarité (+ et -). Voir Figure 3.

Manual_RhinoPRO5000_WEU.indd 15 On peut également utiliser un adaptateur c.a. en option pour alimenter l’ imprimante. Lorsqu’on connecte l’adaptateur c.a. sur l’ imprimante, les piles ne sont plus utilisées comme source d’alimentation. Pour connecter l’adaptateur c.a. 1. Branchez l’adaptateur d’alimentation dans le connecteur d’alimentation situé au-dessus de l’ imprimante sur le côté gauche.

Pour insérer la cassette de ruban.

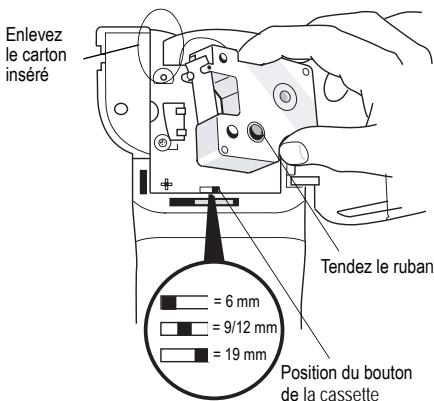

1. Appuyez sur le loquet situé à droite de l’imprimante pour ouvrir le compartiment à cassette de ruban. 2. Positionnez le bouton de la cassette sur la taille de la cassette de ruban que vous insérez. Voir Figure 5. � Un cran situé sur la cassette s’adapte au bouton lorsque la cassette est positionnée convenablement. Lors de la première utilisation de l’ imprimante, enlevez le carton de protection qui se trouve entre la tête d’impression et le galet presseur. Voir Figure 5. Enlevez le carton inséré

= 6 mm = 9/12 mm Votre imprimante est fournie avec une cassette de ruban.Visitez le site www.dymo.com pour obtenir des informations sur l’achat de cassettes pour étiquettes supplémentaires.

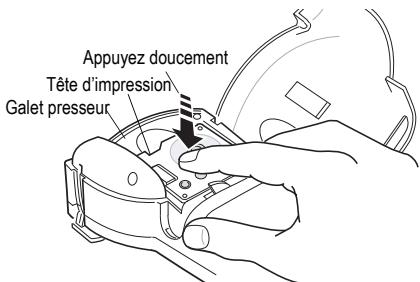

5. Insérez la cassette de façon à ce que la bande et le ruban soient placés entre la tête d’impression et le galet presseur. Voir Figure 6.

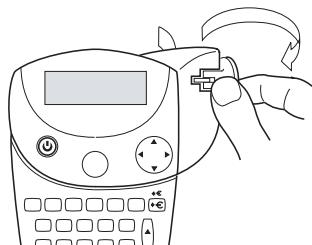

Manual_RhinoPRO5000_WEU.indd 16 2. Appuyez sur G. 3. Coupez l’étiquette en utilisant votre pouce pour lever le système de découpe et tirez-le à l’arrière de l’ imprimante. Voir Figure 7.

7. Appuyez fermement jusqu’à ce que vous entendiez un clic vous signalant que la cassette est en place. Assurez-vous que la bande et le ruban sont placés correctement. 8. Fermez le couvercle du compartiment à cassette, puis appuyez sur A pour allumer l’appareil.

Sélectionner la langue

Plusieurs caractéristiques linguistiques sont déterminées en fonction de la langue choisie, telles que la disponibilité de certains caractères spéciaux et les unités de mesure. Voir Utilisation des caractères internationaux. Page 7 pour obtenir des informations concernant l’accès aux caractères spéciaux. Pour sélectionner une langue 1. Appuyez sur + . 2. Utilisez les touches « flèches » pour sélectionner la langue. 3. Appuyez sur pour valider le choix de la langue.

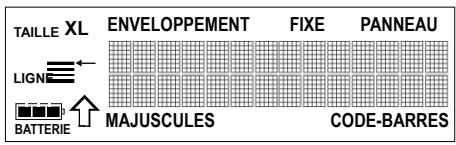

Impression de votre première

étiquette. Vous êtes maintenant prêt à imprimer votre première étiquette. La touche de fonction sert à choisir la fonction ou le symbole qui se trouve sur cette touche. Par exemple, lorsque vous appuyez sur , le menu « Taille de police » apparaît. Mais si vous appuyez sur + en même temps, le menu « Langues » apparaît.

La touche « retour » supprime le caractère qui se . trouve à gauche du curseur. Pour supprimer tout le texte de l’étiquette, appuyez sur + . La taille du texte et les autres réglages demeurent inchangés.

La touche « échappe » vous renvoie au point de départ de la fonction que vous utilisez.

Vous pouvez imprimer le texte de votre étiquette en cinq tailles de police : extra-small, small, medium, large, et extra-large.

XS S M L XL La taille de la police que vous pouvez utiliser dépend de la cassette de ruban installée dans l’imprimante.

Pour régler la taille de la police . 1. Appuyez sur 2. Choisissez une taille de police, puis appuyez sur .

2. Tapez le texte de la ligne suivante. 3. Répétez ces opérations à chaque ligne.

Ajouter des symboles

L’ imprimante supporte les jeux de symboles étendus comme ceux illustrés dans la Figure 9. ,

1. Appuyez sur .+ rangée de symboles illustrés dans la Figure 4 s’affiche. 2. Utilisez les touches « flèches » pour vous déplacer sur le symbole désiré. Vous pouvez vous déplacer horizontalement et verticalement sur les rangées de symboles. 3. Lorsque vous vous trouvez sur le symbole, appuyez sur pour ajouter le symbole sur votre étiquette.

De plus, les symboles datacom et électriques utilisés habituellement sont disponibles sur les touches individuelles standard pour en faciliter l’entrée.

Utilisation des caractères internationaux.

L’ imprimante supporte les jeux de caractères étendus latins grâce à la technologie RACE. À l’instar de l’utilisation d’un clavier de téléphone mobile, taper sur une lettre à plusieurs reprises rapidement fait défiler les variations de cette même lettre. Par exemple, si vous choisissez la langue française et que vous appuyez sur la lettre a plusieurs fois de suite, vous verrez défiler les lettres a à â æ et toutes les autres variations disponibles. Les variations de caractères et l’ordre dans lequel apparaissent ces variations dépendent de la langue sélectionnée.

Sauvegarder votre étiquette

Vous pouvez sauvegarder jusqu’à huit étiquettes dans la mémoire. Pour sauvegarder une étiquette 1. Tapez le texte de votre étiquette. pour afficher les 2. Appuyez sur emplacements de la mémoire. Chaque emplacement de la mémoire est représenté par une case. Les emplacements de la mémoire contenant une étiquette archivée sont remplis et lorsque le curseur est positionné sur l’un de ces emplacements, le contenu est affiché. 3. Utilisez les touches « flèches » pour sélectionner un emplacement vide. 4. Appuyez sur pour sauvegarder l’étiquette.

Manual_RhinoPRO5000_WEU.indd 19 Pour effacer une étiquette de la mémoire 1. Appuyez sur . Les emplacements de la mémoire s’affichent. 2. Utilisez les touches « flèches » pour vous déplacer sur l’emplacement de la mémoire contenant l’étiquette que vous désirez. 3. Appuyez sur + , puis appuyez sur pour réinitialiser l’emplacement de la mémoire.

Utilisation des touches d’accès rapide

Votre imprimante comprend plusieurs touches d’accès rapide vous donnant un accès direct aux types spécifiques d’impression des étiquettes. Les touches d’accès rapide sont disponibles pour l’impression des étiquettes enveloppement, des étiquettes de longueur fixe, de panneaux de brassage, pour modules, pour les étiquettes verticales et les codes-barres.

Pour imprimer les étiquettes « enveloppement » pour fils à la verticale

1. Appuyez sur 2. Utilisez les touches « flèches » pour choisir le diamètre Ø du câble, puis appuyez sur . 3. Entrez le texte de l’étiquette. 4. Appuyez sur G.

123 1. Appuyez sur Les emplacements de la mémoire s’affichent. 2. Utilisez les touches « flèches » pour trouver l’emplacement de la mémoire où se trouve l’étiquette que vous souhaitez, puis appuyez sur .

Imprimer les étiquettes «

123 123 enveloppements » pour fils à la verticale

123 123 1. Appuyez sur + . 123 123 2. Entrez le texte de l’étiquette. 3. Appuyez sur G. Le texte est répété automatiquement sur toute la largeur de l’étiquette.

Impression des étiquettes de longueur fixe

Normalement, la longueur de l’étiquette est déterminée par la longueur du texte entré. Cependant, vous pouvez faire une étiquette d’une longueur fixe pour une utilisation particulière, quelle que soit la longueur du texte. Vous pouvez spécifier une longueur fixe pour une étiquette de 0,5 mm (0.2”) supplémentaire entre 10 mm (0.4”) et 999,9 mm (40.0”). La longueur fixe

1. Appuyez sur 2. Utilisez les touches « flèches » pour augmenter ou réduire la longueur de l’étiquette. 3. Appuyez sur . Si de multiples copies d’une étiquette à longueur fixe sont imprimées, des marques de découpe sont imprimées entre chaque étiquette. Voir Figure 10. Marques de découpe

étiquette avec un texte espacé de façon égale entre chaque port. 01

2. Entrez la distance entre chaque port, puis appuyez sur . La valeur par défaut est de 12 mm (0.5”), et la valeur peut être réglée en ajoutant 0,1 mm (0.005”). 3. Entrez le texte pour la première position sur l’étiquette. 4. Suivez les instructions de Sérialiser vos étiquettes Page 11 pour sérialiser le texte qui sera imprimé sur l’étiquette. Pour imprimer manuellement un panneau de brassage. . 1. Appuyez sur 2. Entrez la distance entre chaque port, puis appuyez sur . La valeur par défaut est de 12 mm (0.5”), et la valeur peut être réglée en ajoutant 0,1 mm (0.005”). 3. Entrez le texte dans la position actuelle sur l’étiquette, puis appuyez sur G. 4. Renouvelez l’étape 3 jusqu’à ce que tous les ports des étiquettes soient imprimés. Pour effacer le texte de l’étiquette précédente, . appuyez sur + 5. Appuyez sur + pour remplir la bande après le dernier port, puis coupez l’étiquette en utilisant le système de découpe.

Le marquage de module vous permet de créer une étiquette pour un casier à module X=1 électrique possédant un ROOM1 HEATING nombre variable de modules de tailles différentes situés sur un rail DIN.

ROOM1 LIGHT Pour imprimer une étiquette de marquage de module

1. Appuyez sur . 2. Entrez la taille d’un seul composant modulaire puis appuyez sur . La valeur par défaut est de 17,5 mm (0,7”) et la valeur peut être réglée en ajoutant 0,1 mm (0.005”). 3. Entrez le nombre total de blocs modulaires sur une rangée, puis appuyez sur . 4. Entrez la taille pour chaque composant (X=?), puis appuyez sur après chaque module. 5. Entrez le texte pour le premier module, puis appuyez sur G. 6. Appuyez sur + pour effacer le texte. 7. Renouvelez les étapes 5 et 6 jusqu’à ce que toutes les étiquettes du module soient imprimées. 8. Appuyez sur + pour remplir la bande après le dernier module, puis coupez l’étiquette en utilisant le système de découpe.

Vous pouvez imprimer des étiquettes à une seule ligne avec un texte vertical.

Pour imprimer à la verticale 1. Appuyez sur . 2. Entrez le texte pour votre étiquette, puis appuyez sur G.

Impression d’étiquettes à codesbarres

L’imprimante peut créer deux types de codesbarres : CODE-39 et CODE-128. Les codes-barres ne peuvent être imprimés que sur un ruban de cassette de 19 mm (3/4”). Les codes-barres s’impriment horizontalement le long de l’étiquette avec le texte imprimé de petite taille sous le code-barres. En option, vous pouvez ajouter du texte avant et après le code-barres. Ou vous pouvez ajouter du texte au-dessus et en dessous du code-barres en créant une étiquette multilignes. Voir Créer des étiquettes multilignes Page 7. Pour créer un code-barres 1. Entrez le texte que vous souhaitez voir apparaître avant le code-barres de l’étiquette. (En option) 2. Appuyez sur + . 3. Sélectionnez le CODE-39 ou le CODE-128, puis appuyez sur . 4. Entrez le texte pour le code-barres entre les symboles des codes-barres ( ), puis appuyez sur . 5. Entrez n’importe quel texte que vous souhaitez voir apparaître après le code-barres. (En option) 6. Appuyez sur G.

Vous pouvez imprimer jusqu’à 99 copies de la même étiquette en une seule fois. Lorsque vous imprimez des copies multiples, une ligne de découpe pointillée est imprimée entre chaque étiquette.

Pour imprimer des copies multiples

1. Appuyez sur +G. 2. Appuyez sur la flèche ; pour augmenter le nombre de copies à imprimer. Le nombre de copies par défaut est de 2. 3. Appuyez sur la flèche : pour diminuer le nombre de copies (le maximum est de 99). 4. Appuyez sur ou G pour commencer l’impression. Vous pourrez marquer une courte pause pendant l’impression entre chaque étiquette pour des formats plus complexes. Lorsque l’impression est terminée, le nombre de copies à imprimer revient à 2.

Avancer le ruban de la cassette

L’espace d’interligne par défaut pour toutes les étiquettes est de 10 mm (0,4”) environ. Pour ajouter un espace blanc supplémentaire au début

ou à la fin de votre étiquette, vous pouvez compléter la bande avec un espace supplémentaire de 6 mm (0.25”).

Sérialiser vos étiquettes

Vous pouvez imprimer des étiquettes de façon numérique ou alphabétique. Les nombres et les lettres peuvent être incrémentés de 1 à 99. Vous pouvez sérialiser n’importe quel nombre ou lettre en plaçant le curseur sous la position à incrémenter, tel que le numéro 2 pour 1 23 ou la lettre B pour ABC. Par exemple, avec le curseur sous le 2 en 1 23 et l’incrément #=3, les étiquettes seront alors imprimées de la façon suivante 123, 133 et 143. 123

Lorsqu’il y a un espace dans une partie qui doit être sérialisée, seuls les nombres ou les lettres se trouvant après l’espace seront sérialisés. Pour sérialiser vos étiquettes 1. Entrez le texte pour votre étiquette. 2. Utilisez les touches « flèches » pour déplacer le curseur sous la lettre ou le nombre à sérialiser. . 3. Appuyez sur 4. Entrez le nombre d’étiquettes que vous souhaitez imprimer, puis appuyez sur G pour démarrer l’impression. Entrez un nombre entre 1 et 99 pour les nombres et pour les lettres.

Manual_RhinoPRO5000_WEU.indd 23 L’ajustement de la température de la tête d’impression vous permet de contrôler la qualité d’impression (±20). Pour régler la température de la tête d’impression 1. Appuyez sur + . 2. Utilisez les touches « flèches » pour choisir la température de la tête d’impression , puis appuyez sur . 3. Renouvelez l’opération autant de fois que nécessaire jusqu’à ce que vous soyez satisfait de la qualité d’impression.

2. Appuyez sur le système de découpe et maintenez-le vers le bas pour faire apparaître la lame.

3. Utilisez un coton-tige et de l’alcool pour nettoyer les deux côtés de la lame. 4. Relâchez le système de découpe. Pour nettoyer la tête d’impression ➤Nettoyez la tête d’impression en utilisant l’outil d’entretien situé dans le couvercle du compartiment à cassette. Vous pouvez également utiliser le crayon d’entretien en option pour nettoyer la lame et la tête d’impression.

Nettoyage de l’imprimante

Votre imprimante a été conçue pour vous procurer un service durable et sans problème, tout en nécessitant une maintenance minimale. Nettoyez votre imprimante de temps en temps pour qu’elle continue à fonctionner normalement. Nettoyez le système de découpe à chaque fois que vous remettez la cassette de ruban. Pour nettoyer le système de découpe 1. Enlevez la cassette de ruban. 24 Manual_RhinoPRO5000_WEU.indd 24

• Diminuez la quantité de texte.

Erreur de code-barres�

Le code-barres ne rentre pas sur la taille du ruban de la cassette.

Insérez une cassette de 19 mm (3/4”).

• Diminuez le contenu de l’étiquette.

Cassette manquante ou vide.

Insérez une nouvelle cassette

Remplacez les piles usagées.

Assurez-vous que la cassette est correctement insérée. Nettoyez la tête d’impression. Remplacez la cassette de ruban.

Si vous avez encore besoin d’aide, contactez le service client DYMO de votre pays. La liste des numéros à contacter pour chaque pays est énumérée sur la couverture arrière de ce guide d’utilisation

Envoi de suggestions

Nous travaillons en permanence afin d’offrir des documentations de la meilleure qualité sur nos produits. Vos suggestions sont les bienvenues.

Envoyez-nous vos commentaires ou suggestions à propos de nos guides d’utilisation. Veuillez fournir les renseignements suivants avec vos suggestions :

Manual_RhinoPRO5000_WEU.indd 25 Envoyez des e-mails à : documentation@dymo.com Veuillez utiliser cette adresse e-mail uniquement pour la suggestion de documentation. Si vous avez une question technique, veuillez contacter le support technique.

Ce produit est marqué CE en accord avec les directives de la directive CEM et de basse tension et est conforme aux normes internationales suivantes :

Compatibilité FCC Class B US Sécurité - EN 60950, IEC 950, UL 1950 Compatibilité CEM EN 61000 3-2/3 ; EN 61000 4-2/3/4/5/6/8/11 ; ENV 50204 ; UE Immunité – EN 55024 & addenda A1, A2 Compatibilité électromagnétique (CEM) – équipement relative à la technologie de l’information et caractéristiques d’immunité. Émissions – EN 61000-6-3 : Compatibilité électromagnétique (CEM) - Partie 6 : Normes génériques – Section 3 : Norme d’émission dans les milieux résidentiels, commerciaux et faiblement industriels. Esselte est une entreprise enregistrée ISO 14 000. Les composants plastiques de cette imprimante ont été marqués pour permettre l’élimination finale de façon à respecter l’environnement.
