Type de produit	Étiqueteuse électronique
Marque	DYMO
Modèle	LabelManager 120P
Alimentation	6 piles alcalines AA (1,5 V)
Extinction automatique	Après 2 minutes d'inactivité
Type d'affichage	Écran LCD
Capacité de texte	Jusqu'à 99 caractères
Cassettes compatibles	DYMO D1 (largeurs 9 mm et 12 mm)
Styles de police	Normal, Grand, Gras, Vertical
Bordures et soulignement	Oui (un seul à la fois)
Symboles et caractères spéciaux	Symboles étendus, caractères internationaux accentués
Aperçu avant impression	Oui
Réglage du contraste	5 niveaux (1 à 5)
Découpe	Manuelle par bouton
Entretien de la lame	Nettoyage avec alcool et coton
Entretien de la tête d'impression	Nettoyage avec outil fourni
Sécurité	Lame coupante, manipulation prudente
Consommables	Cassettes de ruban DYMO D1 (voir tableau dans la notice)
Conformité	CE, FCC Classe B, RoHS

FOIRE AUX QUESTIONS - LABELMANAGER 120P DYMO

Comment insérer la cassette de ruban ?

Ouvrez le couvercle du compartiment à cassette. Insérez la cassette de façon à ce que l'étiquette soit face vers le haut et que le ruban passe entre les pilotes. Appuyez fermement jusqu'à entendre un clic. Refermez le couvercle.

Comment changer la langue de l'étiqueteuse ?

Appuyez sur la touche Paramètres (Alt). Sélectionnez Langue, puis choisissez votre langue avec les touches fléchées et validez avec OK.

Comment imprimer une étiquette verticale ?

Appuyez sur la touche Vertical (marquée d'une flèche vers le bas ou d'un 'V') pour activer le mode vertical. Le texte saisi sera alors imprimé verticalement.

Comment insérer des symboles ?

Appuyez sur la touche Symbole. Utilisez les flèches gauche/droite pour naviguer parmi les symboles, et haut/bas pour changer de catégorie. Appuyez sur OK pour insérer le symbole.

Comment régler le contraste d'impression ?

Appuyez sur Paramètres, sélectionnez Contraste, puis utilisez les flèches haut/bas pour choisir un niveau entre 1 (moins de contraste) et 5 (plus de contraste). Validez avec OK.

Que faire si l'impression est de mauvaise qualité ?

Vérifiez les piles (remplacez-les si usées), augmentez le contraste, assurez-vous que la cassette est bien insérée, nettoyez la tête d'impression ou remplacez la cassette.

Comment nettoyer la lame de coupe ?

Retirez la cassette, appuyez sur le système de découpe pour faire apparaître la lame, puis nettoyez-la avec un tampon d'ouate imbibé d'alcool. Attention : la lame est très coupante.

Comment nettoyer la tête d'impression ?

Retirez la cassette, puis utilisez l'outil de nettoyage fourni (situé dans le couvercle du compartiment à ruban) pour essuyer délicatement la tête d'impression.

Quelles piles utiliser ?

L'étiqueteuse fonctionne avec 6 piles alcalines AA longue durée. Retirez les piles si vous ne l'utilisez pas pendant une longue période.

Comment économiser les piles ?

L'étiqueteuse s'éteint automatiquement après 2 minutes d'inactivité. La première étiquette créée est conservée en mémoire lors de la remise en marche.

MODE D'EMPLOI LABELMANAGER 120P DYMO

Enregistrement du produit 21

Mise en route 21

Mise en marche 21

Insertion de la cassette de ruban 22

Découverte de l'étiqueteuse 23

Alimentation 23

Ecran LCD 24

Paramètres 24

Mode majuscule. 24

Touche Retour 25

Verrouillage numérique 25

Touches de navigation 25

Annuler 25

Mise en forme des étiquettes 25

Changement de la taille de la police 25

Ajout de styles de police 26

Ajout d’une cordure ou d’un soulignement 26

Utilisation des symboles et caractères spéciaux 27

Ajout de symboles 27

Ajout de caractères internationaux 28

Options d'impression 29

Aperçu de l'étiquette 29

Réglage du contraste d'impression 29

Entretien de la vente étiqueteuse 29

Dépannage 31

Cassettes de ruban DYMO D1 32

Avis sur la documentation. 33

Informations relatives à l'environnement 34

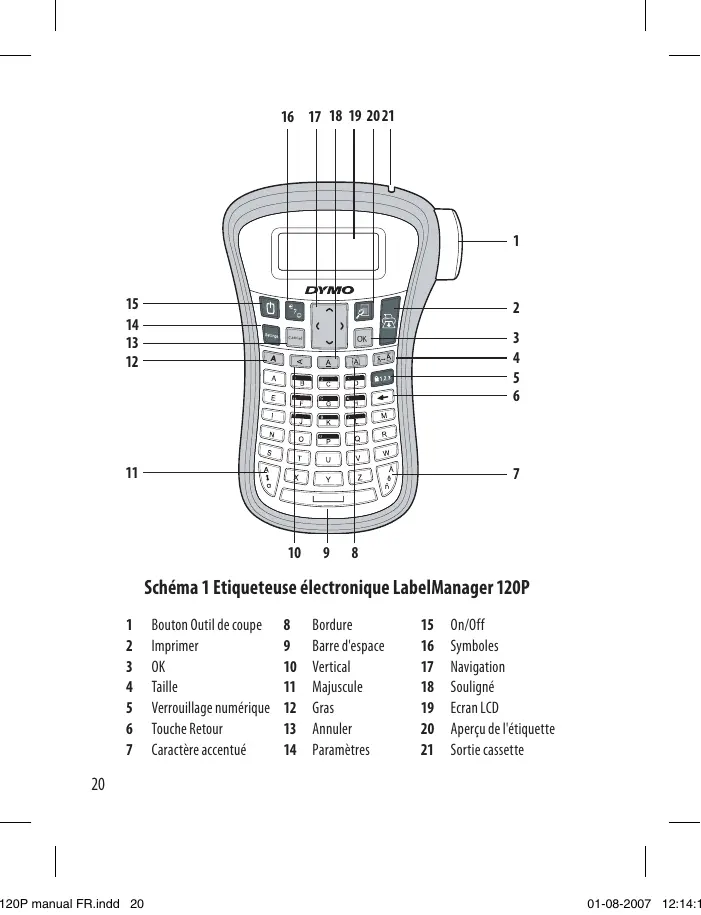

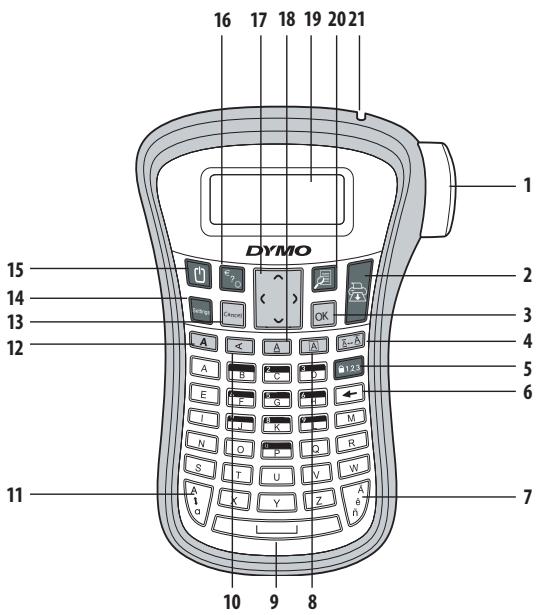

Schéma 1 Étiqueteuse électronique LabelManager 120P

1 Bouton Outil de coupe

8Bordure

15 On/Off

2 Imprimer

9 Barre d'espace

16 Symboles

3 OK

10 Vertical

17 Navigation

4 Taille

11 Majuscule

18 Souligne

5 Verrouillage numérique

12 Gras

19 Ecran LCD

6 Touche Retour

13 Annuler

Aperçu de l'étiquette

7 Caractère accentué

14 Paramètres

21 Sortie cassette

Votre étiqueteuse électronique DYMO LabelManager 120P va vous permettre de créer une large variété d'étiquettes autocollantes de grande qualité, dans différents styles et tailles de polices. L'étiqueteuse utilise des cassettes de ruban DYMO D1 de 9 ou 12mm de largeur. Ces cassettes de ruban sont disponibles dans une large palette de couleurs. Pour plus d'informations sur les étiquettes et les accessoires compatibles avec votre étiqueteuse, visitez notre site www.dymo.com.

Enregistrement du produit

Pour enregistrer votre étiqueteuse en ligne, visitez notre site www.dymo.com/registration.

Mise en route

Suivez les instructions de cette section pour imprimer votre première étiquette.

Mise en marche

L'étiqueteuse fonctionne avec six piles alcalines AA longue durée. Pour économiser l'énergie, l'étiqueteuse s'éteint automatiquement si elle n'est pas utilisée pendant 2 minutes consécutives.

Figure 2

Pour insérer les piles

1. Retirez le couvercle du compartiment à piles de l'étiqueteuse en le faisant glisser. Voir figure 2.
2. Insérez les piles en respectant la polarité (+ et -).
3. Remettez le couvercle en place.

Retirez les piles si vous prévoyez de ne pas utiliser l'étiqueteuse pendant une longue période.

Insertion de la cassette de ruban

Votre étiqueteuse est fournie avec une cassette de ruban. Vous pouvez faire l'acquisition de cassettes de ruban supplémentaires auprès de votre revendeur de fournitures de bureau.

Pour insérer la cassette

1. Soulevez le couvercle de la cassette pour ouvrir le compartiment de la cassette. Voir figure 3. (1) Avant d'utiliser pour la première fois l'étiqueteuse, retirez le carton de protection qui se trouve au niveau de la sortie du ruban. Voir figure 4.
2. Insérez la cassette de façon à ce que l'étiquette se trouve face vers le haut et à ce que le ruban passe entre les pilotes.
3. Appuyez fermement jusqu'à ce que vous entendiez un clic vous signalant que la cassette est en place. Voir figure 5.
4. Refermez le couvercle du compartiment à cassette.

Figure 3

le carton de protection

Figure 5

Première utilisation de l'étiqueteuse

À la première mise en marche de l'appareil, vous êtes invité à sélectionner la langue et l'unité de mesure de votre choix. Ces sélections restent actives jusqu'à modification ou réinitialisation de l'étiqueteuse. Elles peuvent être modifiées à l'aide de la touche Paramètres.

Pour paramétrer l'étiqueteuse

1. Appuyez sur pour allumer l'appareil.
2. Sélectionnez la langue de votre choix et appuyez sur OK. Par défaut, l'étiqueteuse est réglée sur l'anglais. La langue déterminée le jeu de caractères disponible.
3. Sélectionnez les pouces ou les millimètres puis appuyez sur OK.
4. Sélectionnez la largeur de la cassette de ruban actuellement insérée dans l'étiqueteuse.

Vous êtes maintenant prêt à imprimer votre première étiquette.

Pour imprimer une étiquette

1. Entrez le texte pour créer une étiquette simple.
2. Appuyez sur
3. Appuyez sur le bouton de découpe pour couper l'étiquette.

Félicitations! Vous venez d'imprimer votre première étiquette. Continuez à lire ce manuel pour en apprendre davantage sur les options disponibles pour la création d'étiquettes.

Découverte de l'étiqueteuse

Familiarisez-vous avec l'emplacement des touches de caractéristiques et de fonctions de votre étiqueteuse. Référez-vous au schéma 1. Les paragraphes suivants détaillent chaque fonction.

Alimentation

Le bouton 0 permet d'allumer et d'éteindre l'étiqueteuse. L'étiqueteuse s'éteint automatiquement si elle n'est pas utilisée pendant 2 minutes consécutives. La première étiquette créée est gardée en mémoire et est affichée à l'écran lorsque vous rallumez l'étiqueteuse. Les réglages de style effectués précédemment sont également restaurés.

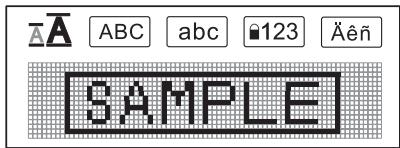

Écran LCD

Vous pouvez insérer jusqu'à 99 caractères et espaces. L'écran est en mesure d'afficher environ 13 caractères à la fois. Le nombre de caractères affichés varie en fonction de l'espacement.

Désormais, grâce à l'écran graphique exclusif de DYMO, la plupart des mises en forme ajoutées sont visibles instantanément. Par exemple, la couture ajoutée au textile est clairement visible.

Les indicateurs des fonctions apparaissent en noir en haut de l'écran de manière à ce que vous sachiez immédiatement lorsqu'une fonction a été sélectionnée.

Paramètres

La touche [Alt] affiche les sous-menus de largeur d'étiquette, de langue, d'unité et de contraste. Ces caractéristiques sont décrites plus loin dans ce Guide d'utilisation.

Mode majuscule

La touche active et déactive le mode Majuscule. Lorsque le mode MAJUSCULE est enclenché, l'indicateur MAJUSCULE s'affiche à l'écran et toutes les lettres que vous taperez seront en majuscule. Le réglage par défaut est le mode Majuscule. Lorsque le mode Majuscule est déactivé, toutes les lettres apparaissent en minuscule.

Touche retour

La touche supprime le caractère situé à gauche du curseur.

Verrouillage numérique

La touche [w] 103 permet d'entrer les chiffres situés sur certaines touches alphabétiques. Lorsque le mode Verrouillage numérique est activé, l'indicateur Verrouillage numérique est affiché à l'écran et les chiffres compris entre 0 et 9 sont affichés lorsque vous appuyez sur les touches alphabétiques correspondantes. Par défaut, le mode Verrouillage numérique est désactivé.

Touches de navigation

Vous pouvez revoir et modifier votre étiquette en utilisant les touches « flèches » gauche et droite. Vous pouvez également naviguer d'une entrée de menu à une autre en utilisant les touches « flèches » haut et bas. Appuyez sur OK pour faire votre choix.

Annuler

La touche Cancel permet de sortir d'un menu sans effectuer de sélection, ou d'annuler une action.

Mise en forme des étiquettes

Plusieurs options de mise en forme sont disponibles pour rehauser vos étiquettes.

Changement de la taille de la police

Deux tailles de police sont disponibles pour vos étiquettes : Normal et Grand. La taille sélectionnée est appliquée à tous les caractères d'une étiquette.

Pour régler la taille de police

Appuyez sur - A

La touche de taille de police permet de passer d'une taille à l'autre. Lorsque vous changez de taille, l'indicateur de taille de police affiche le nouveau paramètre.

Ajout de styles de police

Vous pouvez choisir parmi trois styles de police différents :

AaBbCc

AaBbCc

△△△△

Le style sélectionné est appliqué à tous les caractères. Les styles sont compatibles avec les caractères alphanumériques et certains symboles.

Les touches de style de police permettent d'activer et de désactiver le style.

Pour ajouter du texte gras

Appuyez sur A afin d'obtenir du texte gras.

Pour imprimer une étiquette verticale

Appuyez sur < afin d'obtenir du texte vertical.

Ajout d'une cordure ou d'un soulignement

Vous pouvez mettre une valeur en choisissant une bordure ou en lesoulignant.

Bordure Soulignement

Une étiquette peut être soulignée ou encadrée, mais pas les deux à la fois. La touche de cordure ou de soulignement active et désactive le mode correspondant. Les styles de cordure et de soulignement sont appliqués à l'intégralité de l'étiquette.

Pour ajouter une cordure

Appuyez sur A

Pour ajouter un soulignement

Appuyez sur A

Utilisation des symboles et caractères spéciaux

Vous pouvez ajouter des symboles, des signes de ponctuation et autres caractères spéciaux sur vos étiquettes.

Ajout de symboles

L'étiqueteuse prend en charge les yeux de symboles étendus illustrés ci-dessous.

Position in row
,	“	,	.	;
,	:	/	\	|
&	@	#	!	%
‰	i	?	i	-
(	)
€	£	$	€	¥
+	-	*	÷	√
^	~	≈	=	≠
±	<	>	≤	≥
©	®	TM	©
α	β	γ	δ	ε
η	λ	μ	π	θ
σ	ω	Δ	Θ	Σ
Φ	Ω

Pour insérer un symbole

1. Appuyez sur _
2. Utilisez les flèches gauche et droite pour vous déplacer jusqu'au symbole souhaité.

Les flèches gauche et droite déplacent le curseur horizontalement sur les rangées de symboles. Les touches « flèches » haut et bas déplacent le curseur verticalement à travers les rangées de types de symbole.

1. Lorsque vous vous trouvez sur le symbole, appuyez sur OK pour l'ajouter à votre étiquette.

Ajout de caractères internationaux

L'étiqueteuse prend en charge les produits de caractères latins étendus grâce à la technologie RACE.

Après avoir appuyé sur la touche [6]6, appuyez plusieurs fois de suite sur une touche donnée afin d'en faire défiler toutes les variations disponibles.

Par exemple, si le français est sélectionné comme langue et que vous appuyez sur la touche a, vous verrez défilier les lettres a à à etc. comme variations disponibles. Les variations de caractères et l'ordre dans lequel elles apparaisent dépendent de la langue sélectionnée.

Pour ajouter des caractères accentués

1. Appuyez sur

L'indicateur de caractères accentués apparait à l'écran.

1. Appuyez sur un caractère alpha.

Les variations d'accents sont affichées.

1. Lorsque le caractère accentué souhaite apparaître, patientez quelques secondes jusqu'à ce que le curseur passe derrière le caractère. Vous pouvez ensuite reprendre la saisie du texte.

Options d'impression

Vous pouvez afficher un aperçu de votre étiquette et régler le contraste d'impression.

Aperçu de l'étiquette

Vous pouvez afficher un aperçu de votre étiquette avant de l'imprimer.

Pour prévisualiser votre étiquette

Appuyez sur

La longueur de l'étiquette apparait, puis le texte défile à l'écran.

Réglage du contraste d'impression

Vous pouvez régler le contraste d'impression pour ajuster la qualité d'impression de votre étiquette.

Pour régler le contraste

1. Appuyez sur [Contrast].
2. Sélectionnez Contraste et appuyez sur OK.
3. Utilisez les flèches pour sélectionner un paramètre de contraste entre 1 (moins de contraste) et 5 (plus de contraste), puis appuyez sur OK.

Entretien de votre étiqueteuse

Votre étiqueteuse a été conçue pour vous procurer un service de longue durée et ne nécessite qu'un entretien minime. Nettoyez votre étiqueteuse de temps en temps pour garantir un bon fonctionnement. Nettoyez la lame à chaque fois que vous remplacez la cassette.

Pour nettoyer la lame

1. Enlevez la cassette de ruban.
2. Appuyez sur le système de découverte et maintenez-le vers le bas pour faire apparaitre la lame. Voir figure 6.
3. Utilisez un tampon d'ouate et de l'alcool pour nettoyer les deux côtés de la lame.

La lame est extrêmement coupante. Soyez prudent lorsque vous la nettoyez.

Pour nettoyer la tête d'impression

1. Enlevez la cassette de ruban.
2. Retirez l'outil de nettoyage se trouvant au niveau du couvercle du compartiment du ruban.
3. Essuyez avec précaution le côté rembourré de l'outil se trouvant dans la tête d'impression. Voir figure 6.

Tête d'impression Bouton Outil de coupe

Figure 6

Dépannage

Si vous rencontrez un problème en utilisant votre étiqueteuse, la solution se trouve peut-être dans le tableau ci-dessous.

Problème/Message d'erreur	Solution
Pas d'affichage	Vérifiez si l'étiqueteuse est allumée.Remplaceez les piles usagées.
Mauvaise qualité d'impression	Remplacez les piles.Augmentez le contraste.Voir Réglage du contraste d'impression.Assurez-vous que la cassette est correctement insérée.Nettoyez la tête d'impression.Remplacez la cassette.
Mauvaises performances de la lame	Nettoyez la lame.Voir Entretien de votre étiqueteuse.
Impression ..	Ne nécessite aucune action. Le message disparaît lorsque l'impression est terminée.
Trop de caractèresNombre maximal de caractères dépasse	Effacez une partie ou la totalité du texte.
Piles presque déchargées	Remplacez les piles.
Bourrage de rubanLe moteur cale en raison d'un bourrage d'étiquettes.	Retirez l'étiquette bloquée et remplacez la cassette de ruban.Nettoyez la lame.

Si vous avez besoin d'aide supplémentaire, contactez le Service clientèle de DYMO. Reportez-vous à la rubrique Contact service clientèle au verso de ce Guide d'utilisation pour trouver le numéro de contact de votre pays.

Cassettes de ruban DYMO D1

Largeur:	9 mm	12 mm
Longueur:	7 m	7 m
Noir/Transparent	S0720670	S0720500
	40910	45010
Bleu/Transparent	—	S0720510
		45011
Rouge/Transparent	—	S0720520
		45012
Noir/Blanc	S0720680	S0720530
	40913	45013
Bleu/Blanc	S0720690	S0720540
	40914	45014
Rouge/Blanc	S0720700	S0720550
	40915	45015
Noir/Bleu	S0720710	S0720560
	40916	45016
Noir/Rouge	S0720720	S0720570
	40917	45017
Noir/Jaune	S0720730	S0720580
	40918	45018
Noir/Vert	S0720740	S0720590
	40919	45019
Blanc/Transparent	—	S0720600
		45020
Blanc/Noir	—	S0720610
		45021
Largeur:	9 mm	12 mm
Longueur:	3,5 m	3,5 m
Etiquettes flexibles pour surfaces incuvées	—	S0718040
		16957
Largeur:	9 mm	12 mm
Longueur:	5,5 m	5,5 m
Etiquettes permanentes	—	S0718060
		16959

Avis sur la documentation

Nous travaillons constamment à la documentation de nos produits pour vous fournir la meilleure qualité possible. Vos suggestions sont les bienvenues.

Envoyez-nous vos commentaires ou suggestions à propos de nos guides d'utilisation. Veuillez fournir les renseignements suivants avec vos suggestions :

• Nom du produit, numéro de série et numéro de page
• Brève description du contenu (instructions erronées ou peu claires, points nécessitant plus de détails, etc.)

Vos suggestions concernant d'autres sujets que vous aimeriez voir apparaître dans la documentation sont également les bienvenues.

Envoyez vos e-mails à: [e-mail].

Veuillez utiliser cette adresse e-mail uniquement pour les suggestions relatives à la documentation. Si vous avez une question technique, veuillez contacter le Service clientèle.

Informations relatives à l'environnement

La fabrication de l'équipement dont vous avez fait l'acquisition nécessite l'extraction et l'utilisation de ressources naturelles. Il est susceptible de contenir des substances dangereuses pour la santé et l'environnement.

Pour éviter toute contamination de notre environnement par ces substances, et pour moins solliciter les ressources naturelles, nous vous encourageons à recourir aux systèmes de reprise appropriés. Respectueux de l'environnement, ces systèmes ont pour vocation de réutiliser ou de recycler la plupart des matériaux de votre équipement arrivé en fin de vie.

Le symbole représentant une poubelle barrée apposé sur votre appareil indique que vous êtes censé recourir à ces systèmes.

Pour plus d'informations sur la collecte, la réutilisation et le recyclage de ce produit, contactez l'administration locale ou régionale en charge de la gestion des déchets.

Veuillez également nous contacter afin d'obtenir davantage d'informations sur les performances de nos produits en matière d'environnement.

Ce produit porte la mention CE en accord avec la directive CEM et basse tension, et est conforme aux normes internationales suivantes:

Compatibilité Classe B FCC US

Sécurité - UL, CUL, TUV, CE, T-Mark, SAA, BABT, C-Tick

Compatible EMC - EMI

EN 55022; EN 61000 (+ addenda)

RoHS 2002/95/CE
