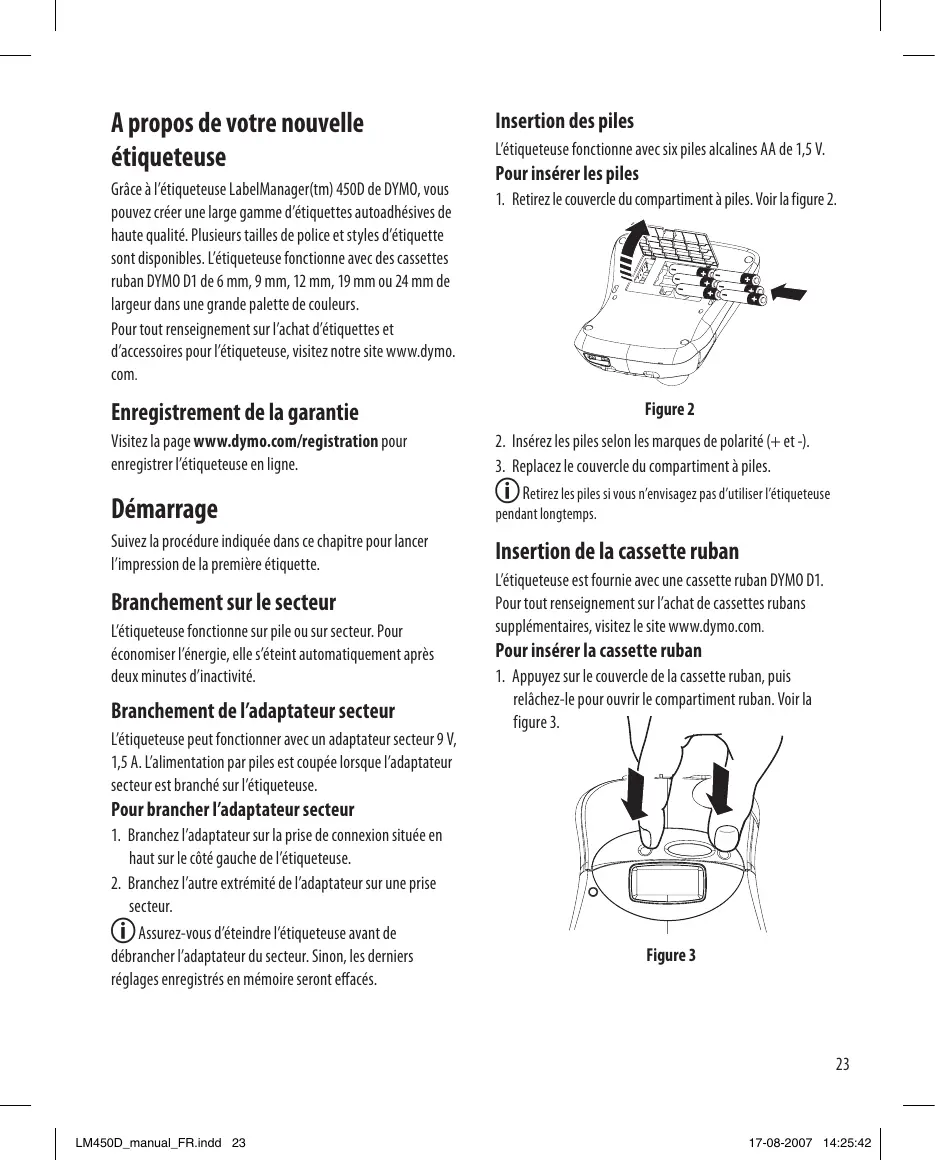

Enregistrement de la garantie23 Démarrage 23 Branchement sur le secteur23 Branchement de l’adaptateur secteur23 Insertion des piles23 Insertion de la cassette ruban23 Settings (réglages) 24 Choix de la langue 24 Réglage de la date 24 Réglage de l’heure25 Sélection des unités de mesure25 Impression de la première étiquette25 Comment vous familiariser avec l’étiqueteuse 25 Marche-arrêt 25 Ecran LCD25 Mode MAJ26 Touche de changement26 Changement de la police 26 Pour ajouter des styles27 Ajout de styles de bordure et d’arrière-plan27 Création d’étiquettes multilignes28 Utilisation de formats mixtes28 Utilisation des tabulations28 Utilisation de symboles et de caractères spéciaux 29 Insertion de caractères internationaux29 Symboles des devises29 Insertion de la date et de l’heure 30 Changement du format de la date30 Insertion de la date à l’étiquette30 Changement du format de l’heure30 Insertion de l’heure à l’étiquette30 20
Aperçu de l’étiquette32 Alignement du texte32 Changement de l’option de découpe32 Réglage du contraste d’impression32 Utilisation de la mémoire de l’étiqueteuse 33 Enregistrement du texte des étiquettes33 Enregistrement des mises en forme33 Rappel des étiquettes et mises en forme mémorisées33 Entretien de l’étiqueteuse 34 Dépannage 35 Cassettes ruban DYMO D1 36 Adaptateur secteur 36 Commentaires sur la documentation 37 Informations sur l’environnement 37

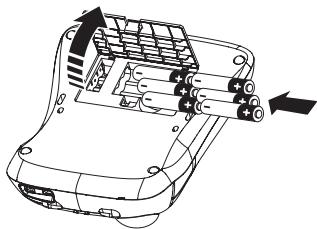

1. Retirez le couvercle du compartiment à piles. Voir la figure 2.
Visitez la page www.dymo.com/registration pour enregistrer l’étiqueteuse en ligne.
Suivez la procédure indiquée dans ce chapitre pour lancer l’impression de la première étiquette.
L’étiqueteuse fonctionne sur pile ou sur secteur. Pour économiser l’énergie, elle s’éteint automatiquement après deux minutes d’inactivité.
L’étiqueteuse peut fonctionner avec un adaptateur secteur 9 V, 1,5 A. L’alimentation par piles est coupée lorsque l’adaptateur secteur est branché sur l’étiqueteuse.
2. Insérez les piles selon les marques de polarité (+ et -). 3. Replacez le couvercle du compartiment à piles. x Retirez les piles si vous n’envisagez pas d’utiliser l’étiqueteuse pendant longtemps.
L’étiqueteuse est fournie avec une cassette ruban DYMO D1. Pour tout renseignement sur l’achat de cassettes rubans supplémentaires, visitez le site www.dymo.com.
1. Appuyez sur le couvercle de la cassette ruban, puis relâchez-le pour ouvrir le compartiment ruban. Voir la figure 3.
1. Branchez l’adaptateur sur la prise de connexion située en haut sur le côté gauche de l’étiqueteuse. 2. Branchez l’autre extrémité de l’adaptateur sur une prise secteur. x Assurez-vous d’éteindre l’étiqueteuse avant de débrancher l’adaptateur du secteur. Sinon, les derniers réglages enregistrés en mémoire seront effacés.
Le menu Réglage de la cassette apparaît automatiquement une fois la nouvelle cassette insérée. 5. Sélectionnez la largeur de la cassette à l’aide des touches fléchées , puis appuyez sur H.
Vous pouvez sélectionner la langue, la date et l’heure ainsi que l’unité de mesure de votre choix.

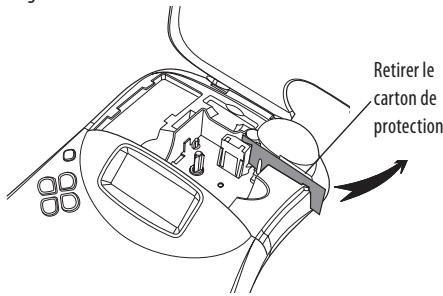

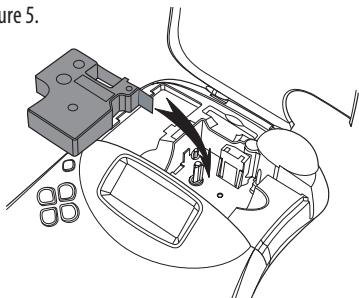

Figure 4 2. Insérez la cassette de sorte que la bande et le ruban sont bien positionnés entre les broches de guidage. Voir la figure 5.
1. Appuyez sur . 2. Sélectionnez la langue à l’aide des touches fléchées, puis appuyez sur H. Language
Le format de date par défaut dépend de la langue sélectionnée. Il peut être modifié en suivant la procédure figurant dans Changement du format de la date à la page 30.
1. Appuyez sur . 2. Sélectionnez Insert Date (insérer la date), puis appuyez sur H. La date par défaut s’affiche. Settings

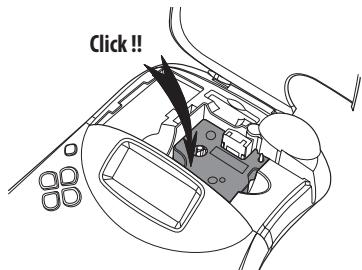

3. Appuyez fermement jusqu’à ce que la cassette s’enclenche. 4. Une fois le réglage terminé, appuyez sur H.
1. Appuyez sur . 2. Sélectionnez Set Time (régler l’heure), puis appuyez sur H. L’heure par défaut s’affiche. Settings Sélection des unités de mesure Les mesures peuvent être exprimées en pouces ou en millimètres. Les unités de mesure par défaut dépendent de la langue sélectionnée.
1. Appuyez sur . 2. Sélectionnez la fonction Set Units (régler les unités) à l’aide Settings

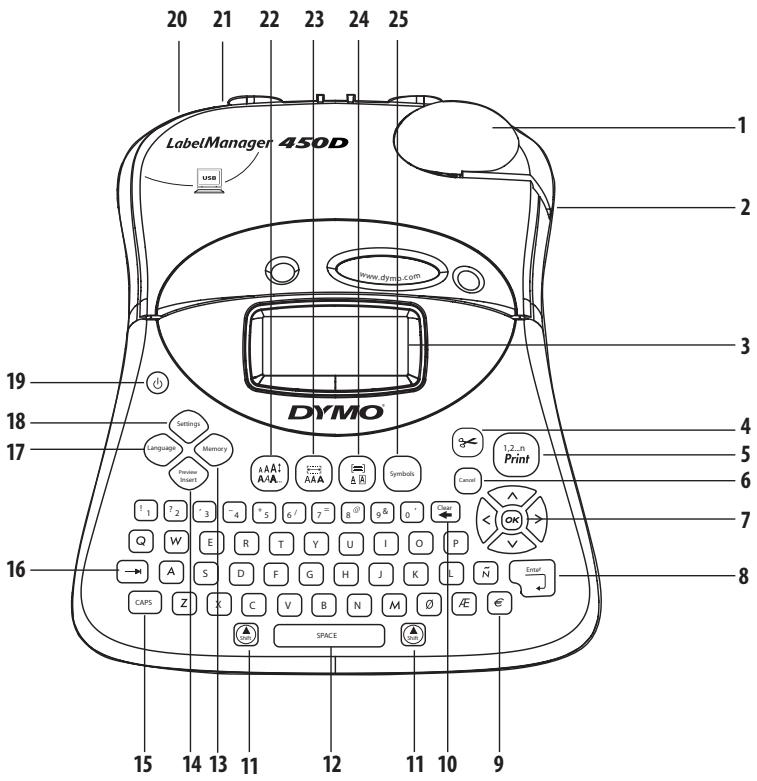

Les chapitres suivants décrivent chaque fonction en détail. Familiarisez-vous avec l’emplacement des fonctions de l’étiqueteuse et des touches correspondantes. Voir la figure 1.
Le bouton A permet d’allumer et d’éteindre l’étiqueteuse. Au bout de deux minutes d’inactivité, l’étiqueteuse s’éteint automatiquement. La dernière étiquette créée est récupérée et affichée à la mise en marche suivante. Tous les réglages de styles sélectionnés au préalable seront préservés.
99 caractères et espaces. La fenêtre d’affichage peut comprendre jusqu’16 caractères en majuscules. Les caractères tapés défilent vers la gauche. Le nombre de caractères réellement affichés peut varier en raison de l’espacement proportionnel. En outre, des indicateurs de fonction permettent de visionner la fonction sélectionnée. Voir la figure 7. Police et taille
La fonction de découpe automatique est activée par défaut. Pour désactiver cette fonction, voir le chapitre Changement de l’option de découpe à la page 32. 3. Retirez l’étiquette. Félicitations ! Vous avez imprimé votre première étiquette. Continuez de lire le chapitre sur les options disponibles pour la création des étiquettes.
La touche , quand elle est pressée en même temps qu’une touche alphabétique, modifie la casse de la lettre sélectionnée. Quand elle est utilisée avec une touche numérique ou de fonction, cette touche permet de sélectionner l’autre fonction apparaissant sur la touche. Par exemple, lorsque vous appuyez sur la touche , le caractère à la gauche du curseur est effacé. Cependant, lorsque vous appuyez sur + en même temps, la totalité du texte de l’étiquette est effacée et l’écran est prêt à la création d’une nouvelle étiquette. Shift
+ permet d’effacer tout le texte et toute la mise en forme de l’étiquette. Clear

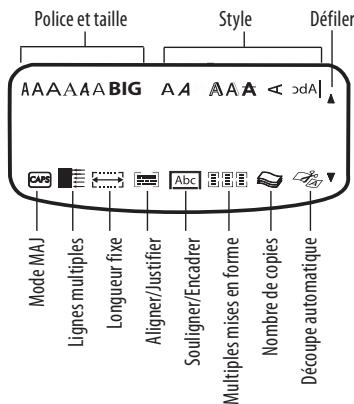

Les touches permettent de voir un aperçu de l’étiquette et de la modifier ainsi que de parcourir les menus. Déplacez le curseur le long du texte ou parcourez les champs à l’aide des touches fléchées. Augmentez ou réduisez la valeur des réglages et sélectionnez les menus à l’aide des touches fléchées, puis appuyez sur H pour accepter la sélection.
Consultez la fiche de démarrage rapide de laLabelManager 450D pour connaître le mode d’installation et le manuel utilisateur du logiciel DYMO Label pour toute information sur la conception et l’impression d’étiquettes.
Vous pouvez sélectionner plusieurs options de mise en forme pour améliorer l’apparence des étiquettes. xL’étiqueteuse se rappelle la dernière sélection de fonction. Ainsi, à chaque fois que vous entrez dans l’un des menus décrits dans ce chapitre, vous êtes amené sur le dernier élément sélectionné de ce menu.
Sept polices sont disponibles : Arial Narrow Arial Normal Arial Wide 2. Sélectionnez la police souhaitée à l’aide des touches fléchées, puis appuyez sur H.
Vous pouvez sélectionner plusieurs styles différents pour le texte : Normal Gras Italique également appliquer du texte enregistré en mémoire comme texte d’arrière-plan sur l’étiquette. Voir Enregistrement de texte à la page 33 pour de plus amples informations sur l’enregistrement de texte en mémoire. Une étiquette peut être soit soulignée soit mise en valeur par une bordure ou un encadré, mais non les deux à la fois. Les styles disponibles sont affichés dans la Figure 9
› 1. Appuyez sur la touche . 2. Sélectionnez un style de cadre, puis appuyez sur H. 3. Sur les étiquettes à lignes multiples, toutes les lignes sont soulignées. En mode style de bordure, toutes les lignes sont entourées d’une bordure d’un même style.
Les alignements, les soulignés, les styles de bordure et les arrière-plans ne peuvent pas être mélangés sur une étiquette. Ces styles sont les mêmes pour toute l’étiquette.
1. 2. Le premier emplacement de la mémoire est affiché. Sélectionnez le texte enregistré à utiliser comme arrièreplan à l’aide des touches fléchées, puis appuyez sur H. Voir le chapitre Enregistrement du texte d’étiquette à la page 33.
Le nombre de lignes imprimables sur une étiquette dépend de la largeur d’étiquette utilisée : • Maximum de cinq lignes pour les étiquettes de 19 mm et 24 mm • Maximum de trois lignes pour les étiquettes de 9 mm et 12 mm • Maximum d’une ligne pour les étiquettes de 6 mm
1. Tapez le texte de la première ligne, puis appuyez sur Enter (entrée). 2. Un caractère de nouvelle ligne s’affichera à la fin de la ligne, mais ne sera pas imprimé. 3. Tapez le texte de la seconde ligne. L’écran affiche la ligne sur laquelle vous êtes en train d’entrer le texte. L’exemple ci-dessous indique que la deuxième ligne est la ligne en cours de saisie.
1. Saisissez le texte de la première section et mettez-le en forme. 2. Appuyez sur . 3. Sélectionnez Insert Format Break (insérer saut de mise en forme), puis appuyez sur H. Continuez à saisir le texte et le mettre en forme sur la deuxième section de l’étiquette. Preview
1. Appuyez sur . 2. Sélectionnez Set Tab Length (régler la longueur de la tabulation), puis appuyez sur H. 3. Allongez ou raccourcissez les tabulations à l’aide des touches fléchées vers le haut et le bas, puis appuyez sur H. Settings
2. Appuyez sur la touche æ et continuez à saisir le texte. 3. Utilisez les flèches pour vous déplacer entre les lignes.
L’étiqueteuse accepte l’ensemble de caractères latins avec la technologie RACE. Comme avec le clavier d’un téléphone portable, le fait d’appuyer plusieurs fois sur une lettre très rapidement permet d’afficher plusieurs variantes de cette lettre. Par exemple, si le français est sélectionné et que vous appuyez plusieurs fois consécutives sur la lettre a, les variantes a, à, á, â, ã, ä, å, etc. s’affichent. Les variantes et l’ordre d’apparition des lettres dépendent de la langue sélectionnée.
La touche de devise fait également appel à la technologie RACE pour parcourir un certain nombre de symboles de devises : € £ $ ¢ ¥ L’ordre d’affichage de ces symboles dépend de la langue sélectionnée.
L’étiqueteuse prend en charge l’ensemble étendu de symboles comme illustré à la figure 10.
1. Appuyez sur . La première rangée de symboles apparaît à l’écran. 2. Sélectionnez le symbole souhaité à l’aide des touches fléchées. Les touches fléchées vers la gauche et la droite permettent de parcourir la rangée de symboles horizontalement. Les touches fléchées vers le haut et le bas permettent de parcourir la rangées de symboles verticalement. Vous pouvez appuyer sur la lettre correspondant à la rangée de symboles souhaitée pour accéder rapidement à cette rangée. 3. Une fois le symbole souhaité localisé, appuyez sur H pour insérer le symbole dans le texte de l’étiquette. Symbols
Changement du format de la date Vous pouvez choisir entre 12 formats de date : 24/12/2004
, sélectionnez Set Date (régler la date), puis appuyez sur H. 2. Sélectionnez le format de la date à l’aide des touches fléchées, puis appuyez sur H. L’écran affiche la date réglée. Settings
L’heure peut être affichée au format 12 heures ou 24 heures.
1. Appuyez sur , sélectionnez Set Time (régler l’heure), puis appuyez sur H. 2. Sélectionnez le format de l´heure (24 heures ou 12 heures) à l’aide des touches fléchées, puis appuyez sur H. L’écran affiche l’heure par défaut. Settings
La date peut être insérée comme texte fixe (heure en cours) ou comme texte variable automatiquement mis à jour en fonction de l’heure d’impression.
1. Appuyez sur . 2. Sélectionnez Insert Time (insérer l’heure), puis appuyez sur H. 3. Sélectionnez Fixed Time (heure fixe) ou Autom. Updated (heure automatique), puis appuyez sur H. Si Autom. Updated est sélectionné, un icone d’heure sera inséré à l’étiquette. Si Fixed Time est sélectionné, l’heure réelle sera insérée à l’étiquette au format précisé. Preview La date peut être insérée comme texte fixe (la date reste la même) ou comme texte variable automatiquement mis à jour en fonction de la date en cours au moment de l’impression.
1. Appuyez sur . 2. Sélectionnez Insert Date (insérer la date), puis appuyez sur H. 3. Sélectionnez FIXED DATE (date fixe) ou AUTOM. UPDATED (date automatique), puis appuyez sur H. Si Autom. Updated est sélectionné, un icone de date sera Preview
4. Appuyez sur la touche fléchée vers le bas pour diminuer le nombre de copies à partir de 16. 5. Appuyez sur H. 1,2...n 6. Appuyez sur la touche pour lancer l’impression. x Vous remarquerez peut-être une courte pause entre l’impression de chaque étiquette pour les mises en forme plus complexes. Quand l’impression est terminée, le nombre de copie à imprimer revient automatiquement à la valeur 1 (valeur par défaut).
Vous pouvez imprimer une série d’étiquettes avec le dernier nombre augmenté d’une unité. Le nombre d’étiquettes numérotées dépend du nombre de copies à imprimer. Seule la dernière série de chiffres qui suit une lettre, un espace ou un signe de ponctuation sera mise en série. Par exemple, abc-123 sera imprimé en tant que abc123, abc124, abc125, abc126. 123-998 sera imprimé en tant que 123-998, 123-999, 123-1000 et ainsi de suite.
1. Saisissez le texte de l’étiquette. 2. Appuyez sur , puis sélectionnez Set # Copies (nb. de copies). 3. Appuyez sur la touche fléchée vers le haut pour augmenter le nombre de copies à imprimer, puis appuyer sur . 4. Appuyez sur + . L’impression se lance automatiquement et le numéro de chaque étiquette sera augmenté de un. Settings 100 mm. Tout changement appliqué à la longueur fixe restera applicable jusqu’à la prochaine modification.
1. Appuyez sur + . 2. Sélectionnez Fixed Length On (longueur fixe appliquée) à l’aide des touches fléchées, puis appuyez sur H. 3. Réglez la longueur à l’aide des touches fléchées. 4. Appuyez sur H. Une fois l’étiquette imprimée, désactivez (OFF) à nouveau la longueur fixe. Sinon, toutes les étiquettes suivantes seront imprimées selon cette longueur fixe. Shift
Six formats standard de codes-barres sont disponibles : UPCA, UPCE, EAN8, EAN13, CODE39 et CODE128. Vous pouvez imprimer un code-barres sur les étiquettes de 19 mm et de 24 mm à raison d’un seul code-barre par étiquette. Le code-barres sera imprimé à l’horizontale, le texte en petits caractères sous le code-barres. Du texte peut être ajouté avant et après le code-barres. Du texte peut également être ajouté au-dessus et en dessous du code-barres en créant une étiquette de deux lignes. Voir Création d’étiquettes multilignes à la page 28. Quatre des codes-barres standard nécessitent un nombre de caractères fixe pour générer un code-barres : EAN8, EAN13, UPCA et UPCE. Les codes-barres CODE39 et CODE128 permettent la saisie d’un nombre variable d’étiquettes.
Un ou plusieurs points d’interrogation s’affichent entre les symboles de codes-barres ( ). Settings
4. Saisissez les données du code-barres pour remplacer les points d’exclamation, puis appuyez sur H après avoir terminé. Après avoir sélectionné un type de code-barres, le réglage sera conservé jusqu’à ce qu’un autre type de code-barres soit sélectionné.
1. Appuyez sur . 2. Sélectionnez Insert Barcode (insérer le code-barres), puis Preview Vous pouvez obtenir un aperçu du texte ou de la mise en forme de l’étiquette avant de l’imprimer. L’aperçu d’une étiquette à deux lignes est affiché comme celui d’une étiquette à une ligne.
1. Appuyez sur + . 2. Sélectionnez Text (texte) ou Format (mise en forme) , puis appuyez sur H. Si vous choisissez Text, le texte de l’étiquette défilera à l’écran. Si vous choisissez Format, la mise en forme sélectionnée s’affichera brièvement. Preview
à droite pour le texte des étiquettes de longueur fixe. Pour les étiquettes à lignes multiples, toutes les lignes du texte sont alignées à gauche, au centre et à droite.
1. Appuyez sur + . 2. Sélectionnez l’alignement souhaité, puis appuyez sur H. Le réglage de l’alignement est pris en compte jusqu’à ce que vous le désactiviez. Shift
Vous pouvez choisir de découper automatiquement les étiquettes après impression ou de les découper manuellement à l’aide de la touche . Par défaut, les étiquettes sont découpées automatiquement. Si la découpe manuelle est sélectionnée et que vous imprimez des copies multiples ou des étiquettes numérotées, une ligne de découpe en pointillés sera imprimée entre chaque étiquette.
1. Appuyez sur . 2. Sélectionnez Set Auto Cut (régler la découpe automatique) , puis appuyez sur H. 3. Sélectionnez On (activer) ou Off (désactiver), puis appuyez sur H. Ce réglage est pris en compte jusqu’à ce que vous le changiez. Settings
Vous pouvez régler le contraste d’impression pour affiner la qualité d’impression.
1. Appuyez sur . 2. Sélectionnez Set Contrast (régler le contraste), puis appuyez sur H. 3. Sélectionnez un réglage de contraste, puis appuyez sur H. Settings
• Vous permet de nommer et de stocker jusqu’à 10 mises en forme d’étiquettes fréquemment utilisées.
L’étiqueteuse place automatiquement les quinze dernières étiquettes imprimées dans une mémoire tampon. De plus, vous pouvez enregistrer jusqu’à 10 étiquettes spécifiques fréquemment utilisées.
1. Appuyez sur . 2. Sélectionnez Save (enregistrer), puis appuyez sur H. 3. Sélectionnez la fonction Label (étiquette) à l’aide des touches fléchées, puis appuyez sur H. Dix champs représentant les emplacements de la mémoire s’affichent. Les champs remplis comprennent le texte d’étiquette enregistré Vous pouvez enregistrer du nouveau texte dans n’importe quel emplacement de mémoire. Cependant, si un emplacement est complet, le texte précédent sera écrasé. 4. Sélectionnez un emplacement de mémoire puis appuyez sur H. Le texte de l’étiquette est enregistré et vous reviendrez à l’étiquette. Memor y
1. 2. 3. 4. Sélectionnez un champ, puis appuyez sur H. Le mot Name ? (nom ?) apparaît dans le champ. 5. Saisissez un nom de mise en forme, puis appuyez sur H. La mise en forme de l’étiquette est enregistrée et vous revenez alors à l’étiquette. Memory
Vous pouvez facilement récupérer les étiquettes et mises en forme enregistrées dans la mémoire pour les utiliser ultérieurement.
1. Appuyez sur . 2. Sélectionnez Recall (récupérer), puis Label, Format (mise en forme de l’étiquette) ou Last Printed (dernière étiquette imprimée). Une liste d’emplacements de mémoire est affichée comme pour l’enregistrement d’une étiquette ou d’une mise en forme. 3. Sélectionnez une étiquette ou une mise en forme à récupérer, puis appuyez sur H. Memory
En plus du texte d’étiquette, vous pouvez enregistrer jusqu’à 10 mises en forme d’étiquettes fréquemment utilisées. Cette fonction permet uniquement d’enregistrer les informations relatives à la mise en forme, pas le texte de l’étiquette. Dix champs représentant les emplacements de la mémoire s’affichent. Vous pouvez enregistrer de nouvelles mises en 33
Nettoyez régulièrement l’étiqueteuse pour la maintenir en bon état de fonctionnement. Nettoyez la lame du massicot à chaque changement de cassette ruban.
1. Appuyez sur A pour couper l’alimentation. 2. Ouvrez le compartiment de la cassette ruban et retirez la cassette. 3. Appuyez sur et sur A simultanément. Le message, Cut Test (test de découpe) apparaît à l’écran. 4. Appuyez sur les touches + , puis sur plusieurs fois tout en maintenant enfoncé. La lame se déplacera dans l’affichage petit à petit. 5. Quand vous pouvez accéder aux deux côtés de la lame, relâchez les touches. 6. Utilisez un tampon d’ouate et de l’alcool pour nettoyer les deux côtés de la lame. Shift
Vous pouvez également suivre cette procédure si la lame du massicot se bloque en position avancée et ne bouge plus.

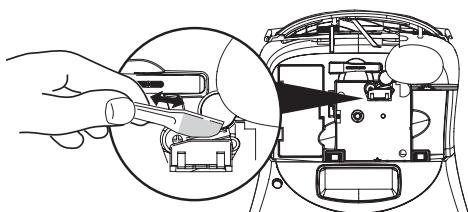

1. Retirez le ruban. 2. Sortez l’outil de nettoyage du compartiment à étiquettes. 3. Essuyez délicatement la tête d’impression avec le côté rembourré de l’outil. Voir la figure 11.
34 • Remplacez les piles.
Voir Entretien de l’étiqueteuse.
Cassette manquante ou vide.
• Choisissez une taille de police plus petite.
Augmentez le contraste. Voir Réglage du contraste d’impression . Assurez-vous que le ruban est installé correctement. Nettoyez la tête d’impression. Remplacez le ruban.
• Nom du produit, numéro de version et numéro de page • Brève description du contenu (procédure indiquée incorrecte ou manquant de clarté, chapitre manquant de détails, etc.) Nous attendons également vos suggestions sur d’autres sujets que vous souhaiteriez voir abordés dans la documentation. Envoyez vos courriers électroniques à : documentation@dymo.com N’utilisez cette adresse que pour envoyer des commentaires sur la documentation. En cas de question d’ordre technique, contactez le service à la clientèle.
L’équipement que vous avez acheté nécessite l’extraction et l’utilisation de ressources naturelles. Il peut contenir des substances nocives pour la santé et l’environnement. Pour éviter de répandre ces substances dans l’environnement et limiter l’exploitation des ressources naturelles, nous vous encourageons à recourir à des systèmes de récupération adaptés. Ces systèmes permettent de réutiliser ou recycler la plupart des matériaux de façon écologique à la fin de vie de l’équipement. Le symbole de la poubelle barrée figurant sur l’équipement indique que vous devez utiliser ces systèmes.
Vous pouvez également nous contacter pour toute information supplémentaire sur l’impact de nos produits sur l’environnement.
Compatibilité US FCC Class B Sécurité - UL, CUL, TUV, CE, T-Mark, SAA, BABT, C-Tick Compatibilité EMC - EMI EN 55022; EN 61000 (+ addenda) RoHS 2002/95/EC
