MODE D'EMPLOI LETRATAG DYMO
A propos de votre nouvelle étiqueteuse
Grac à votre nouvelle étiqueteuse DYMO LetraTag™, vous pourrez créé une large variété d'étiquettes autocollantes de grande qualité. Vos étiquettes pourront être imprimées dans des dimensions et styles différents. Cette étiqueteuse utilise les cassettes de ruban DYMO LetraTag (LT) 12 mm. Les cassettes LT sont disponibles dans plusieurs couleurs pour les rubans en plastique et en blanc pour les rubans de transfert textile.
Pour plus d'informations sur les étiquettes et les accessoires pour votre étiqueteuse, visitez notre site www.dymo.com.
Enregistrement de la garantie
Veuillez compléter la carte d'enregistrement de la garantie et renvoyez-la à l'adresse du Service clientèle dans un délai de 7 jours. Pour plus d'informations ou pour vous enregistrer en ligne, visitez notre site www.dymo.com/registration.
Mise en route
Suivez les instructions de cette section pour imprimer votre première étiquette.
Mise en marche
L'étiqueteuse est alimentée par des piles standard ou par un adaptateur secteur. Pour des raisons d'économise d'énergie, l'étiqueteuse s'eteindra automatiquement si elle n'est pas utilisée pendant 2 minutes.

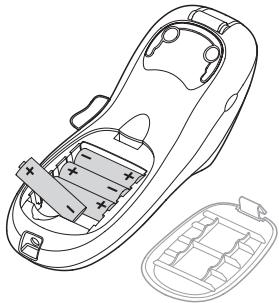

Insertion des piles
L'etiqueteuse utilise quatre piles alcalines AA.
- Retirez le couvercle du compartmente a piles.Voir Figure 1.
Figure 1
- Insérez les piles selon les marques de polarité (+ et -).
- Remettez le couvercle du compartment à piles.
Retirez les piles si l'étiqueteuse ne doit pas être utilisée pendant une longue période.
Connexion de l'adaptateur secteur
L'adaptateur secteur 9 volts 1,5 A en option peut également être utilisé pour alimenter l'étiqueteuse.:Lorsque vous connectez l'adaptateur secteur sur l'étiqueteuse, les piles ne sont plus utilisées comme source d'alimentation.
- Raccordez l'adaptateur secteur au connecteur d'alimentation situé au sommet de l'étiqueteuse.
- Branchez l'autre extrémité de l'adaptateur secteur dans une prise d'alimentation.
Assurez-vous que l'étiquête est éteinte avant de débrancher l'adaptateur secteur de la source d'alimentation principale pour ne pas risquer de perdre les réglages les plus récents de la mémoire.
Insertion de la cassette
L'etiqueteuse est fournie avec une cassette. Visitez le site
www.dymo.com pour plus d'informations concernant l'achat de
cassettes supplémentaires.

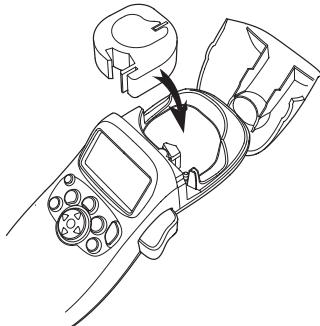

Pour insérer la cassette
- Appuyez sur le couvercle de la cassette et relâchéz-le pour ouvrir le compartment à étiquettes. Voir Figure 2.
Figure 2
Lors de la première utilisation de l'étiqueteuse, enlevez le carton de protection qui se trouve entre la tete d'impression et le galet presseur. Voir Figure 3.
- Insérez la cassette de façon à ce que l'étiquette soit placée entre la tête d'impression et le galet presseur. Voir Figure 3.
Figure 3
- Appuyez fermement jusqu'à ce que vous entendiez un cliç vous signalant que la cassette est en place.
- Fermez le compartment à cassette, puis appuyez sur (On) pour allumer l'appareil.
Sélection d'une langue
La première fois que vous allumez l'appareil, vous étés invite à seLECTIONner la langue de votrechoix. Pardefault, l'étiqueteuse est réglée sur l'anglais. La langue可以选择 déterminé le jeu de caractères et le format de date disponibles.
- Appuyez sur (settings), utiliser les touches « flèches » haut et bas pour sélectionner Langues et appuyez sur OK.
- Utilisez les touches « flèches » haut et bas pour sélectionner la langue souhaïette puis appuyez sur OK.
Réglage de la date et de l'heure
Vous devez régler la date et l'heure actuelles pour que la date soit correcte si vousCHOISSEZ de I'INSERER automatiquement sur votre étiquette.
Le format de la date et de l'heure par défaut dépend de la langue sélectionnée pour l'étiqueteuse. L'anglais américain utilise le format de date MMM JJ, AA et le format horaire sur 12 heures; toutes les autres langues utilisent le format de date JJ MMM AA et le format horaire sur 24 heures.
-
Appuyez sur Settings
-
Utilisez les touches « flèches » haut et bas pour sélectionnner Régler Date et appuyez sur OK. La date par défaut s'affiche.
- Utilisez les touches « flèches » gauche et croite pour placer le curseur sur chaque paramètre (mois, jour et année) et utilisez les touches « flèches » haut et bas pour augmenter ou diminuer leur valeur.
- Une fois terminé, appuyez sur OK. L'heure par défaut s'affiche.
- Utilisez les touches « flèches » gauche et croite pour placer le curseur sur chaque paramètre (heures et minutes) et utilisez les touches « flèches » haut et bas pour augmenter ou diminuer leur valeur.
- Une fois terminé, appuyez sur OK
Impression de votre première étiquette
Vousetesmaintenantprétaimprimervoretpremiéétiquette.
-
Entrez le texte pour creer une étiquette simple.
-
Appuyez sur
- Appuyez sur le bouton de découpe pour couper l'étiquette.
Felicitations!Vous venez d'imprimer vous premiere etiquette.
Continuez à dire ce manuel pour apprendé davantage sur les options disponibles pour la création d'étiquettes.

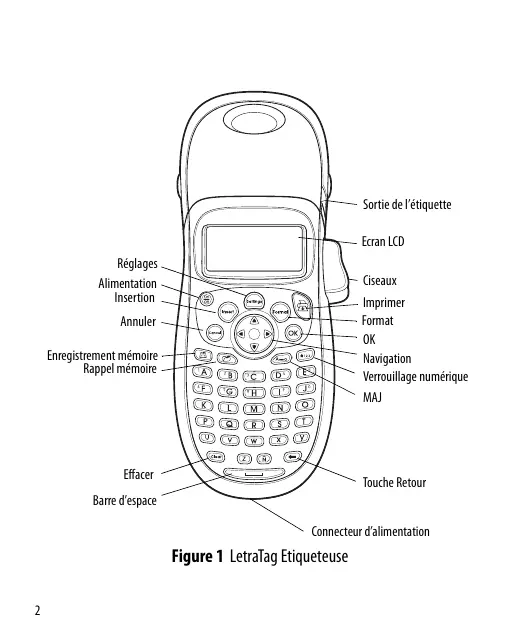

Se familiariser avec l'étiqueteuse
Familiariséz-vous avec l'emplacement des touches de caractéristique et de fonction de votre étiqueteuse. Reportez-vous à la Figure 1 en page 1. Les sections suivantes dérivent chaque caractéristique en détaill.
Alimentation
Le bouton om permét d'allumer et d'éteindre l'étiqueteuse.
L'étiqueteuse s'éteindra automatiquement si elle n'est pas utilisée pendant 2 minutes. La dernière étiquette créée est gardée en mémoire et réapparait à l'écran lorsque vous rallumez l'étiqueteuse. Les réglages de style effectuels précédemment sont également restaurés.
Vous pouvez également appuyer sur pour annuler l'impression et revenir au mode Edition.

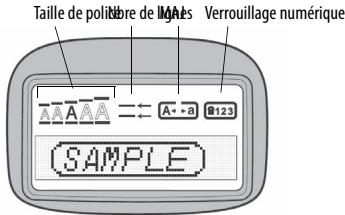

Ecran LCD
Vous pouvez entrer jusqu'à 100 caractères et espaces sur une étiquette ; toute fois, l'écran ne peut afficher la totalité des caractères. Désomais, grâce à l'écran graphique exclusif de DYMO, toutes les mises en forme ajoutées sont visibles instantanément. Par exemple, dans la Figure 4, les italiques et la cordure arrondie ajoutés au texte sont clairment visibles.
Les indicateurs des fonctions apparaissent en haut de l'écran de manière à ce que vous puissiez voir lorsqu'une fonction est sélectionnée. (Voir Figure 4.)
Figure 4
Mode MAJUSCULES
La touche active et déACTIVE le mode Majuscules. Lorsque le mode MAJUSCULES est enclenché, l'indicateur MAJUSCULES s'affiche à l'écran et toutes les lettres que vous taperez seront en majuscules. Le réglage par défaut est le mode MAJUSCULES. Lorsque le mode MAJUSCULES est déactivé, toutes les lettres apparaissent en minuscules.
Verrouillage numérique
La touche (1.2.3) permet d'entrez les chiffres situés sur les touches A à J. Lorsque le mode Verrouillage numérique est activé, l'indicateur de verrouillage numérique apparait sur l'écran et les chiffres 1 à 0 apparaisent lorsque vous appuyez sur les touches A à J. Le mode Verrouillage numérique est désactisé par défaut.
Touche Retour
La touche supprime le caractère à gauche du curseur.
Effacer
La touche Clear) efface tout le texte de l'étiquette ainsi que la mise en forme.
Touches de navigation
Vous pouvez consulter et modifier votre étiquette en utilisant les touches « flèches » gauche et droite de la touche de navigation. Vous pouvez naviguer à travers les options du menu en utilisant les touches « flèches » haut et bas puis appuyer sur OK pour valider votre sélection.
Annuler
La touche (Cancel) permet de sortir d'un menu sans effectuer de sélection ou d'annuler une action.
Réglages
La touche (Formal) affiche les sous-menus de réglage de la taille de police, du style et des cordures. Ces caractéristiques de mise en forme sont décrites plus loin dans ce Guide d'utilisation.
Insertion
La touche (Insert) permet d'insérer des symboles, une seconde ligne ou la date sur une étiquette.
La touche (Sollings) affiche les sous-menus Aperçu, Régler Date, Langues et Régler contraste. Ces caractéristiques sont décrites plus loin dans ce Guide d'utilisation.
Vous pouvez désir parmi un certain nombre d'options de mise en forme pourmettre en valeur l'apparance de vosétiquettes.
Changer la taille de la police
Cinq tailles de police sont disponibles pour vos étiquettes : Très petit, Petit, Moyen, Large et Très large.
Lorsque vous sélectionnez une taille, celle-ci s'applique à tous les caractères de l'étiquette.
Pour régler laaille de police
- Appuyez sur la touche (format).
- Utilisez les touches « flecches » haut et bas pour sélectionner Taille et appuyez sur OK.
- Utilisez les touches « flèches » haut et bas pour sélectionner laaille de police souhaitatione puis appuyez sur OK.
Ajouter des styles de police
Vous pouvez désir parmi six différents styles de police :
| AaBb | Normal |
| AaBb | Gras |
| AaBb | Italique |
| AaBb | Contour |
| AaBb | Ombré |
| <ωμμ> | Vertical |
Figure 5
Lorsque vous sélectionné un style, celui-ci s'applique à tous les caractères. Les styles sont compatibles avec les caractères alphanumeriques et certains symboles.
- Appuyez sur (Format).
- Utilisez les touches « flèches » haut et bas pour sélectionner Style et appuyez sur OK.
- Utilisez les touches « flèches » haut et bas pour sélectionner un style puis appuyez sur OK.
Creation d'étiquettes à deux lignes
Vous pouvez imprimer deux lignes maximum sur les étiquettes.
- Tapez le texte de la première ligne puis appuyez sur (insert).
- Utilisez les flèches pour sélectionner Seconde ligne puis appuyez sur OK. Un symbole représentant plusieurs lignes s'affiche au bout de la première ligne; celui-ci ne sera pas imprimé sur l'étiquette.
- Tapez le texte de la seconde ligne.
Ajout de la date
Voupeinsider la date survoite tiquette.Le format de la date est MMM JJ,AA (Etats-Unis) ou JJ MMM AA (Europe) en fonction de la version de voire tiqueteuse.
- Appuyez sur Insert
- Sélectionnéz Date puis appuyez sur OK.

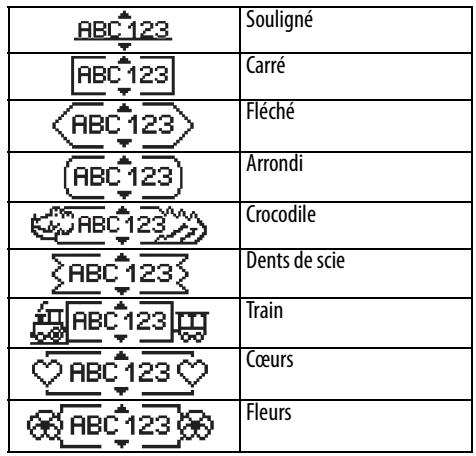

Ajout des styles Encadré et Souligné
Vous pouvezmettre davantagevoirexte en valeur en l'encadrant ou en le souignant.
Figure 6
Une étiquette peut être soulignée ou encadrée, mais pas les deux à la fois.
- Appuyez sur (Format).
- Sélectionnéz Bôrdères puis appuyez sur (OK).
- Sélectionnez le style Souligné ou Encadré puis appuyez sur OK.
Sur les étiquettes à deux lignes, toutes les lignes sont soulignées. Avec le style Encadré, toutes les lignes sont encadrées par la même cordure.
Utilisation des symboles et des caractères spéciaux
Vous pouvez ajouter des symboles et autres caractères spéciaux sur vos étiquettes.
Ajout de symboles
L'étiqueteuse prend en charge les jours de symboles étendus comme ceux illustrés dans la.
- Appuyez sur Insert, Sélectionnez Symboles puis appuyez sur OK. La première rangée de symboles s'affichant dans le tableau apparaît à l'écran.
- Utilisez les touches « flèches » pour vous déplacer sur le symbole souhaïte. Les flèches gauche et droite déplacent le curseur horizontally sur les rangées de symboles. Les touches « flèches » haut et bas déplacent le curseur verticalement à travers les rangées de symboles.
| Row | Position in row |
| A | € | | € | £ | ¥ |
| B | @ | & | # | % | ‰ |
| C | ! | ? | i | € | _ |
| D | ' | " | , | . | ; |
| E | ' | : | / | \ | I |
| F | + | - | * | ÷ | √ |
| G | ^ | ~ | ≈ | = | ≠ |
| H | ± | < | > | ≤ | ≥ |
| I | ( ) | | • |
| J | [ ] | ° | ∞ |
| K | α | β | Y | δ | ε |
| L | η | λ | μ | π | ρ |
| M | σ | ω | Δ | Θ | Σ |
| N | Φ | Ω | 1/2 | 1/4 | 3/4 |
| O | 0 | 1 | 2 | 3 | 4 |
| P | 5 | 6 | 7 | 8 | 9 |
| Q | 0 | 1 | 2 | 3 | 4 |
| R | 5 | 6 | 7 | 8 | 9 |
| S | © | ® | TM | € | € |
| Row | Position in row |
| T | ↑ | ↓ | → | ← |
| U | ◎ | ◎ | ♥ | ♥ |
| V | 空 | 空 | × | 空 |
| W | ∅ | ∅ | ∅ | ∅ |
| X | A | × | A | II |
| Y | ∅ | × | → | ∅ |
| Z | ∅ | □ | □ | □ |
| AA | ∅ | ↑ | □ | □ |
| AB | ∅ | ∅ | × | √ |
| AC | × | × | ○ | ○ |
| AD | ∅ | ∅ | √ | √ |
| AE | ∅ | □ | √ | × |
| AF | ∅ | □ | ∅ | ○ |
| AG | ∅ | ○ | ○ | ○ |
| AH | = | ○ | = | = |
| AI | ∞ | ∞ | ∞ | ∞ |
| AJ | ∅ | □ | ∅ | ○ |
| AK | ∅ | ∅ | □ | √ |
| AL | × | √ | × | √ |
| AM | × | × | × | × |
- Lorsque vous vous trouvez sur le symbole, appuyez sur OK pour l'ajouter sur toute étiquette.
Ajout de caractères internationaux
L'étiqueteuse prend en charge les yeux de caractères latins étendus grâce à la technologie RACE. De même que lorsque vous utilisez une touche du clavier de votre téléphone mobile pour sélectionner un
caractère, vous pouvez faire défilier toutes les variations d'un caractère sur l'étiqueteuse. Pour insérer le caractère de votre choix, laissez la touche enfoncée puis relâchéz-la lorsque vous le voyage apparaître.
Par exemple, si vous choisissez la langue française et que vous maintenez enforcée la lecture a, vous verrez défiler les lettres a à à ae et toutes les autres variations disponibles. Les variations de caractères et l'ordre dans lequel apparaissent ces variations dépendant de la langue seLECTIONnée.
Options d'impression
Vous pouvez afficher un aperçu de votre étiquette et régler le contraste d'impression.
Aperçu de l'étiquette
Vous pouvez prévisualiser le texte ou le format de votre étiquette avant de l'imprimer. Une étiquette à deux lignes peut être prévisualisée sous la forme d'une étiquette à une ligne, un caractère de saut de ligne apparaissant entre les deux lignes.
- Appuyez sur (suntnnc)
- Sélectionnez Āperçu puis appuyez sur OK.
Le texte de l'étiquette défile sur l'écran.
Réglage du contraste d'impression
Vous pouvez régler le contraste d'impression pour ajuster la qualité d'impression de votre étiquette.
- Appuyez sur (satting).
- Sélectionnez Régler Contraste puis appuyez sur (OK).
- Utilise les flèches pour SéLECTIONNER un paramètre de contraste puis appuyez sur OK.
Utilisation de la mémoire de l'étiqueteuse
L'étiqueteuse est dotée d'une mémoire puissant qui vous permet de stocker jusqu'à nine textes d'étiquette, parmi celles que vous utilisez le plus féquèment.
Enregistrement du texte d'une étiquette
Vous pouvez stocker jusqu'à nine étiquettes spécifique que vous utilisez fréquement.
- Appuyez sur
Le premier champ de mémoire s'affiche.
- Utilisez les touches « flèches » pour vous déplacer entre les champs. Vous pouvez stocker le nouveau texte dans n'importe quel emplacement de mémoire.
- Sélectionnez un emplacement de mémoire puis appuyez sur OK. Le texte de votre étiquette est enregistré et vous étiquette réapparait.
Chargement des étiquettes enregistrées
Vous pouvez facilement charger les étiquettes stockées en mémoire pour les utiliser ultérieurement.
- Appuyez sur
Le premier emplacement de mémoire s'affiche comme le dialogue d'enregistrement d'une étiquette ou d'un format.
- Utilisez les flèches pour sélectionner l'étiquette à rappeler puis appuyez sur OK.
Pour effacer un champ de mémoire, chargez d'abord une étiquette puis appuyez sur Cléros.
Entretien de votre étiqueteuse
Votre étiqueteuse a été consque pour vous procurer un service de longue durée et ne nécessite qu'un entretien minime.
Nettoyez vous étiqueteuse de temps en temps pour qu'elle continue à fonctionner normalement. Nettoyez la lame chaque fois que vous remplacez la cassette de ruban.
- Enlevez la cassette.
- Placez la pointe d'un stylo ou d'un crayon sur le composant en forme de L comme indiquedans la Figure 7 puis pousseze ce composant vers le bas.
Figure 7
- Tout en maintainant le composant en forme de L abaisse, appuyez sur le levier de la lame pour la faire sortir.
- Utilisez un tampon d'ouate et de l'alcool pour nettoyer les deux côtes de la lame.
- Relâchéz le système de découpe.
Vous pouvez également suivre ce procédé si la lame se trouve à l'avant et ne se déplace pas.
Nettoyez la tete d'impression à l'aide de l'outil d'entretien situé dans le couvercle interne du compartment de l'étiquette.
Dépannage
Si vous rencontres un problème en utilisant votre étiqueteuse, la solution se trouve peut-être dans le tableau ci-dessous.
| Problème/Message d'erreur | Solution |
| Pas d'affichage | Vérifiez si l'étiqueteuse est allumée.Remplacez les piles usagées. |
| Mauvaise qualité d'impression | Remplacez les piles usagées ou branchez l'adaptateur secteur.Assurez-vous que la cassette est correctement insérée.Nettoyez la tête d'impression.Remplacez la cassette. |
| Mauvaise performance de la lame | Nettoyez la lame. Voir Entretien de votre étiqueteuse. |
| Impression | Ne nécessite aucune action.
Le message disparait lorsqu'l'impression est terminée. |
| Trop de caractères
Nombre maximum de caractères en mémoire tampon dépassé. | Effacez une partie ou la totalité du texte de la mémoire tampon. |
| Pile faible
Piles presque déchargées. | Remplacez les piles ou branchez l'adaptateur secteur. |
| Bourrage de la bande
Le moteur cale en raison d'un bourrage de bande. | • Retirez l'étiquette bloquée et replacez la cassette.
• Nettoyez la lame. |
Si vous avez besoin d'aide supplémentaire, contactez le Service clientèle de DYMO. Consultez la section Contacter le Service clientèle au dos de ce Guide d'utilisation pour trouver le numéro de contact de votre pays.
Avis sur la documentation
Nous travaillons constamment à la documentation de nos produits pour vous fournir la meilleure qualité possible. Vos suggestions sont les bienvenues.
Envoyez-nous vos commentaires ou suggestions à propos de nos-guides d'utilisation. Veuillez fournir les renseignements suivants avec vos suggestions :
- Nom du produit, numéro de série et numéro de page du Guide d'utilisation
- Brève description des instructions erronées ou peu claires, des points nécessitant plus de détails, etc.
Nous aimerions également receivevoir vos suggestions concernant d'autres sujets que vous aimeriez voir apparaitre dans la documentation.
Envoyez vos e-mails à : documentation@dymo.com
Veuillez utiliser cette adresse e-mail uniquement pour les suggestions relatives à la documentation. Si vous avez une question technique, vuillez contacter le Service clientèle.
La fabrication du matériel que vous ave acheté a nécessité l'extraction et l'utilisation de ressources naturelles. Il se peut que ce matériel contienne des matières dangereuses pour la santé et l'environnement.
Pour prévenir la dissémination de ces matières dans notre environnement et réduire la pression exercée sur nos ressources naturelles, nous vous recommendons d'utiliser les systèmes de reprise existants. Ces systèmes réutiliseront ou recycleront de manière appropriée la plupart des matérielles de votre équipement en fin de vie.
Le symbole de la poubelle barrée présente sur votre(APpeuil vous invite àutiliser ces systèmes.
Si vous recherchez des informations supplémentaires sur les systèmes de collecte, de réutilisation et de recyclage, contactez votre organisme de gestion des déchets local ou régional.
N'hésitez pas à nous contacter pour en savoir plus sur les performances environnementales de nos produits.
Ce produitporte la mention CE en accord avec la directive CEM etasse tension et est conforme auxnormes internationales suivantes :
Compatibilité Classe B FCC US
Securite - EN 60950, IEC 950, UL 1950
Compatible CEM EN 61000 3-2/3; EN 61000 4-2/3/4/5/6/8/11; ENV 50204;
UE Immunité - EN 55024 & addenda A1, A2 Compatibleité électromagnétique (CEM) - Equipement relat à la technologie de l'information et Caracteristiques immunitaires.
Emissions - EN 61000-6-3:Compatibilité electromagnetique (CEM) - Partie 6: Normes générées Section 3: Norme d'émissions dans les millieux résidents, commerciaux et faiblement industriels.
RoHS 2002/95/EC
Notice Facile
