W1110 - Projecteur BENQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur DLP Full HD
Résolution native	1920 x 1080 pixels (Full HD)
Luminosité	2200 ANSI lumens
Contraste	10000:1
Technologie d'affichage	DLP (Digital Light Processing)
Durée de vie de la lampe	4000 heures (mode normal), 10000 heures (mode économique)
Connectivité	2x HDMI, 1x VGA, 1x USB, 1x sortie audio
Dimensions approximatives	31.5 x 24.5 x 10.5 cm
Poids	2.5 kg
Fonctions principales	Projection 2D/3D, correction de trapèze, mode cinéma
Entretien et nettoyage	Nettoyage régulier du filtre, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Lampe de remplacement, filtre à air
Sécurité	Protection contre la surchauffe, verrouillage par mot de passe
Informations générales	Idéal pour les présentations et le home cinéma, compatible avec divers appareils multimédias

FOIRE AUX QUESTIONS - W1110 BENQ

Comment connecter le BENQ W1110 à un ordinateur ?

Utilisez un câble HDMI pour connecter le port HDMI du BENQ W1110 à la sortie HDMI de votre ordinateur. Assurez-vous que le projecteur est allumé et sélectionnez l'entrée HDMI appropriée sur le projecteur.

Pourquoi l'image projetée est-elle floue ?

Vérifiez la mise au point du projecteur en utilisant la molette de mise au point située à l'avant de l'appareil. Assurez-vous également que le projecteur est à une distance appropriée de l'écran.

Comment ajuster la luminosité de l'image ?

Accédez au menu des paramètres du projecteur et sélectionnez l'option 'Luminosité' pour ajuster le niveau de luminosité selon vos préférences.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que la source d'alimentation est fonctionnelle. Vérifiez également si l'ampoule doit être remplacée.

Comment changer l'ampoule du BENQ W1110 ?

Éteignez le projecteur et débranchez-le. Retirez le couvercle de l'ampoule en suivant les instructions dans le manuel d'utilisation. Dévissez l'ampoule usagée et installez la nouvelle ampoule avant de remettre le couvercle.

Pourquoi le son ne fonctionne-t-il pas ?

Assurez-vous que le câble audio est correctement connecté, si nécessaire. Vérifiez également le volume du projecteur ainsi que le volume de la source audio connectée.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' ou 'Paramètres d'usine', puis confirmez votre choix pour restaurer les paramètres par défaut.

Le projecteur affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut être lié à un problème d'ampoule, de surchauffe ou de connexion. Suivez les recommandations fournies pour résoudre le problème.

MODE D'EMPLOI W1110 BENQ

Projecteur numérique

Gamage Home Cinéma

Manuel d'utilisation

Table des matières

Consignes de sécurité

importantes. 3

Présentation. 6

Caractéristiques du projecteur 6

Contenu de l'emballage. 8

Accessoires fournis 8

Accessoires disponibles en option.... 8

Vue extérieure du projecteur 9

Commandes et fonctions 10

Tableau de commande. 10

Télécommande. 11

Installation 13

Choix de l'emplacement. 13

Identification de la taille de l'image projetée souhaitée 14

Dimensions de projection 14

Décalage de l'objectif de projection...... 15

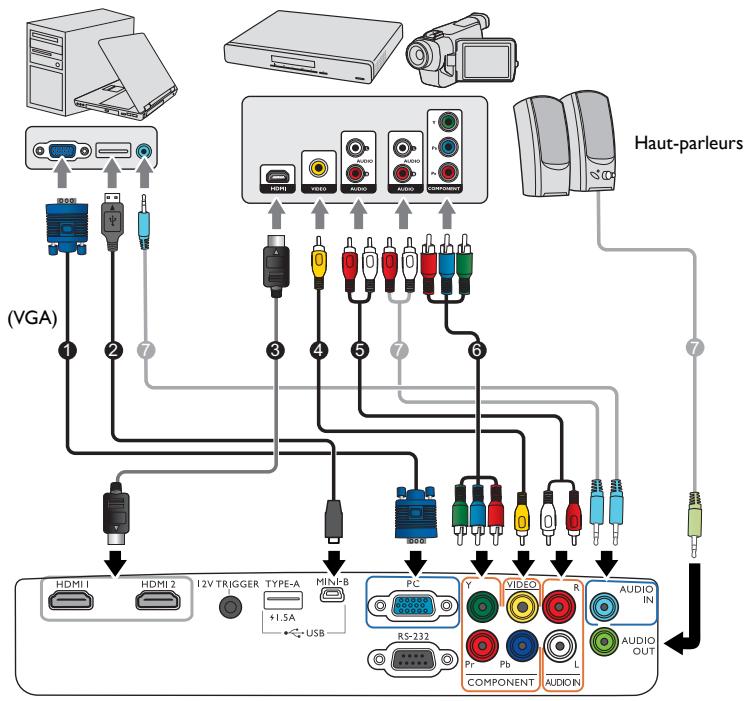

Connexion 16

Connexion au matériel vidéo............17

Connecter des appareils HDMI. 17

Connexion d'appareils vidéo composants 18

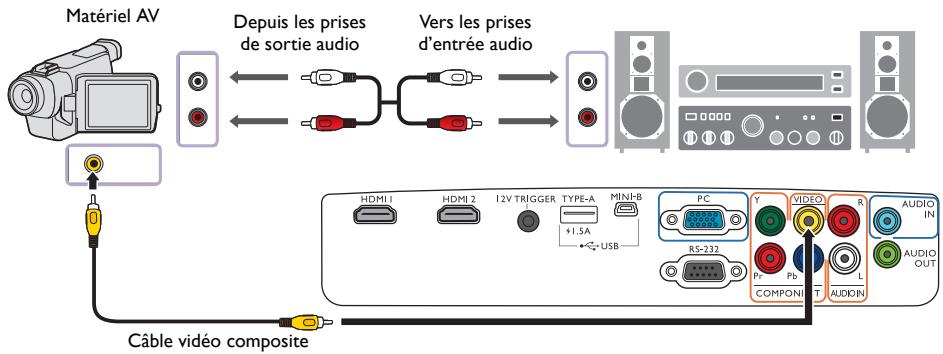

Connexion des appareils vidéo 18

Connexion à un ordinateur 19

Fonctionnement 20

Mise en marche du projecteur.........20

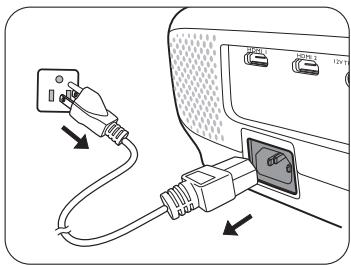

Arrêt du projecteur 22

Sécuriser le projecteur 22 Utilisation d'un verrou câble de sécurité 22

Utilisation de la fonction de mot de passe 22

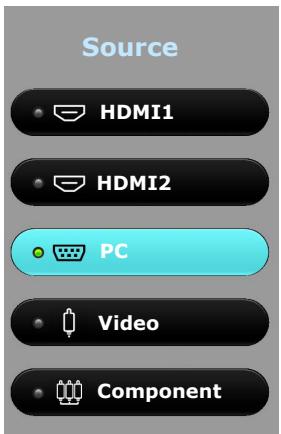

Sélection d'une source d'entrée.....................25

Renommer une source d'entrée 26

Ajustement de l'image projetée............26

Ajustement de l'angle de projection....26

Réglage automatique de l'image 27

Réglage fin de la taille et de la netteté de l'image 27

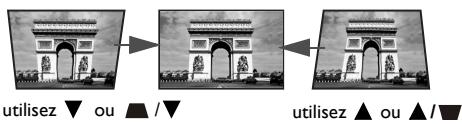

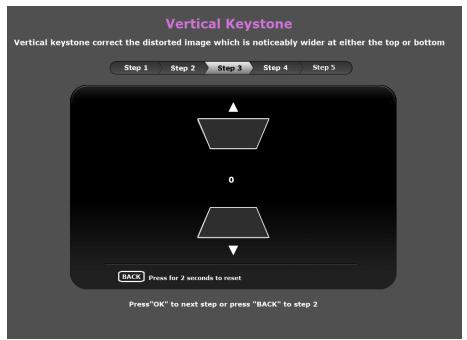

Correction trapézoidale. 28

Fonctions des menus 29

Utilisation du menu OSD Base.... 31

Menu OSD Base - avec signaux d'entrée connectés 31

Menu OSD Base - sans signal d'entrée connecté 34

Utilisation du menu OSD Avancé... 35

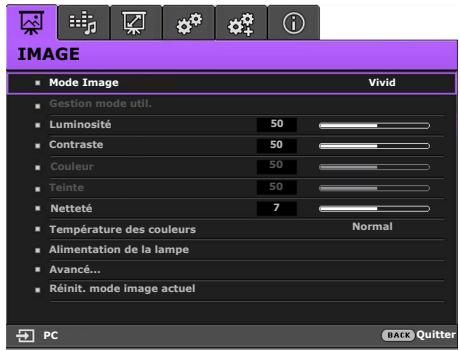

Menu IMAGE 36

Menu Config audio 41

Menu Affichage 42

Menu CONFIG. SYSTÉME : de base 44

Menu CONFIG. SYSTÉME : avancée 45

Menu Information. 47

Structure du menu OSD Avancé....48

Entretien 50

Entretien du projecteur 50

Informations relatives à la lampe...... 51

Familiarisation avec les heures de la lampe. 51

Augmenter la durée de vie de la lampe...51

Quand remplacer la lampe. 52

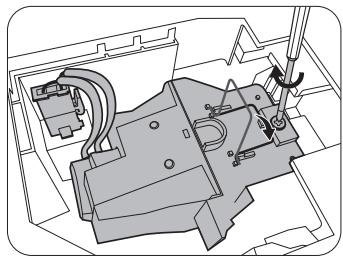

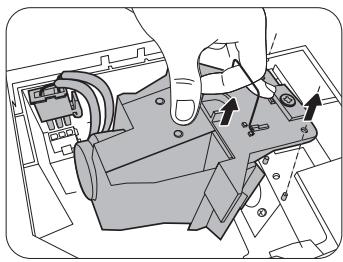

Remplacement de la lampe. 53

Voyants 55

Dépannage 57

Caractéristiques 58

Caractéristiques du projecteur. 58

Dimensions 59

Configuration de montage au plafond....59

Fréquences de fonctionnement 60

Informations de garantie et de

copyright 65

Garantie 65

Copyright 65

Clause de non-responsabilité 65

Consignes de sécurité importantes

Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d'équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit.

Lisez ce manuel d'utilisation avant d'utiliser l'appareil pour la première fois. Gardez ce manuel dans un endroit sûr pour une référence future.

1. Placez toujours le projecteur sur une surface plane et horizontale avant de l'utiliser.
2. Ne posez pas le projecteur sur un chariot, un support ou une table instable, car il pourrait tomber et être endommagé.
3. Ne placez pas de produits inflammables à proximité du projecteur.
4. Ne mettez pas l'appareil sous tension lorsqu'il est placé sur une surface inclinée à plus de 10 degrés sur la gauche ou la droite ou à plus de 15 degrés vers l'avant ou l'arrière.

1. Ne stockez pas le projecteur sur le flanc. Il risque de basculer et de blesser quelqu'un ou encore de subir des séries dommages.

1. Evitez de placer le projecteur dans l'un des environnements suivants:
2. Espace réduit ou peu ventilé. Le projecteur doit être placé à une distance minimale de 50 cm des murs; l'air doit pouvoir circuler librement autour du projecteur.

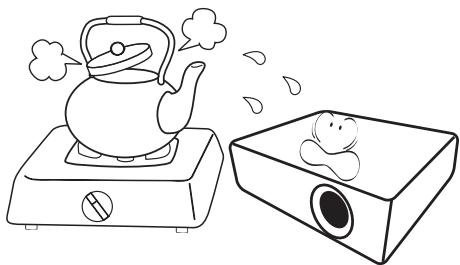

3. Emplacements soumis à des températures tropicales, par exemple dans une voiture aux vitres fermées.
4. Emplacements très humides, poussiéreux ou enfumés risquant de détériorer les composants optiques, de réduire la durée de vie de l'appareil ou d'assombrir l'écran.

• Emplacements situés à proximité d'une alarme incendie.
• Emplacements dont la température ambiantedépasse 35°C / 95°F

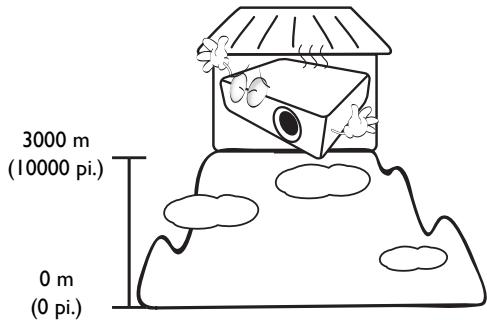

• Emplacements où l'altitude excède 3000 mètres (10000 pieds).

1. N'obstruez pas les bouches de ventilation lorsque le projecteur est allumé (même en mode veille).

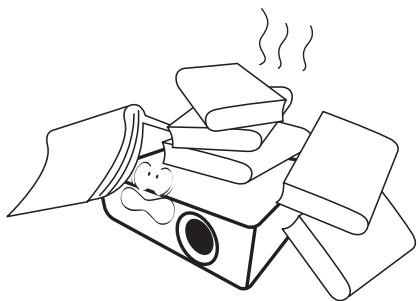

2. Ne recouvre le projecteur avec aucun élément.
3. Ne placez pas le projecteur sur une couverture, de la literie ou toute autre surface douce.

1. Dans les zones où l'alimentation secteur peut fluctuer de ± 10 volts, il est conseillé de relier le projecteur à un stabilisateur de puissance, un dispositif de protection contre les surtensions ou un onduleur (UPS), selon votre situation.

1. Ne vous appuyez pas sur le projecteur et n'y placez aucun objet.

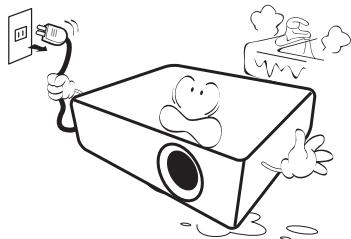

1. Ne placez pas de liquides sur le projecteur, ni à proximité. Des liquides renversés dans le projecteur annuleraient votre garantie. Si le projecteur était mouillé, débranchez-le de la prise secteur et contactez BenQ pour le faire réparer.

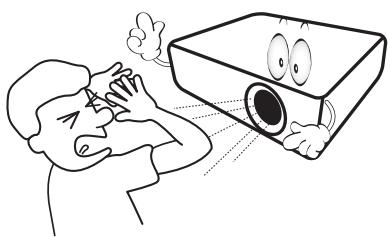

1. Ne regardez pas directement dans l'objectif du projecteur lorsque l'appareil est en cours d'utilisation. Cela pourrait blesser vos yeux.

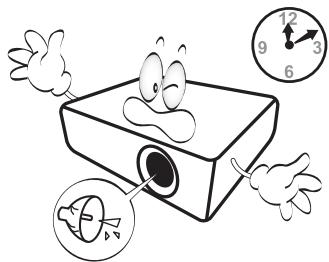

1. N'utilisez pas la lampe du projecteur au-delà de sa durée de vie nominale. Une utilisation excessive des lampes pourrait entraîner leur éclatement dans de rares occasions.

La lampe atteint une température très élevée lorsqu'appareil est en cours d'utilisation. Attendez que le projecteur ait refroidi (environ 45 minutes) avant de démonter la lampe pour la remplacer.

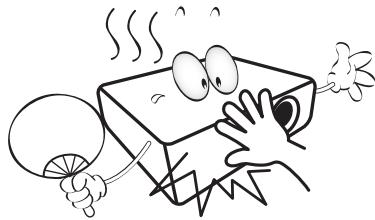

1. N'essayez jamais de remplacer la lampe tant que le projecteur n'a pas refroidi et n'est pas débranché de l'alimentation.

1. Ce projecteur peut afficher des images renversées dans des configurations de montage au plafond. Veuillez n'utiliser que le kit de montage au plafond BenQ.

Montage du projecteur au plafond

Si vous avez l'intention de fixer votre projecteur au plafond, nous vous recommandons fortement d'utiliser le kit de montage au plafond spécialement conçu pour le projecteur BenQ, et de vous assurer qu'il est correctement installé.

Si vous utilisez un kit de montage au plafond d'une autre marque que BenQ, il existe un risque de sécurité lié à l'éventuelle chute du projecteur due à un mauvais attachment, lui-même imputable à des vis de diamètre ou de longueur inadaptés.

Vous pouvez acheter un kit de montage au plafond pour votre projecteur BenQ à l'endroit où vous avez acheté ce dernier. BenQ recommande d'acheter également un câble de sécurité compatible avec un verrou Kensington et de l'attacher à la fois à la fente de verrouillage Kensington du projecteur et à la base du support de montage au plafond. Cela contribuerait à retenir le projecteur au cas où son attachment au support de montage au plafond venait à se desserrer.

1. N'essayez en aucun cas de démonter ce projecteur. Un courant de haute tension circule à l'intérieur de votre appareil. Tout contact avec certaines pièces peut présenter un danger de mort. La seule pièce susceptible d'être manipulée par l'utilisateur est la lampe. Voir la page 53.

Vous ne devez en aucun cas démonter ou retirer quelque autre protection que ce soit. Ne confiez les opérations d'entretien et de réparation qu'à un technicien qualifié.

Veuillez conserver l'emballage d'origine pour une possible expulsion ultérieure. Si vous devez emballer le projecteur après utilisation, ajustez l'objectif de projection dans une position appropriée, placez le coussinet de l'objectif sur celui-ci et ajustez le coussinet de l'objectif et le coussinet du projecteur ensemble pour éviter des dommages pendant le transport.

1. Lorsque vous pensez qu'un entretien ou une réparation est nécessaire, ne confiez le projecteur qu'à un technicien qualifié.

Condensation de l'humidité

N'utilisez jamais le projecteur immédiatement après l'avoir déplacé d'un emplacement froid à un emplacement chaud. Lorsque le projecteur est exposé à un tel changement de température, l'humidité peut se condenser sur les composants internes importants. Pour éviter des dommages possibles au projecteur, n'utilisez pas le projecteur pendant au moins 2 heures en cas de changement soudain de température.

Évitez les liquides volatiles

N'utilisez pas de liquide volatile, tel qu'un insecticide ou certains types de nettoyants, à proximité du projecteur. Ne laissez pas de produits en caoutchouc ou en plastique toucher le projecteur de manière prolongée. Ils laisseraient des marques sur la finition. Si vous nettoyez avec un chiffon traité chimiquement, assurez-vous de suivre les instructions de sécurité du produit de nettoyage.

Mise au rebut

Ce produit contient les composants suivants qui sont nocifs pour le corps humain et l'environnement.

• Plomb, qui est contenu dans la soudure.
• Mercure, qui est contenu dans la lampe.

Pour permettre au rebut le produit ou les lampes usagées, consultez votre administration environnementale locale pour les réglementations.

- Entièrement compatible HD

Le projecteur est compatible avec les formats SDTV (TV de définition standard) 480i, 576i, EDTV (TV de définition améliorée) 480p, 576p et HDTV (TV de haute définition) 720p, formats 60Hz 1080i/p, le format 1080p fournissant une reproduction d'image réelle 1:1.

Haute qualité d'image

Le projecteur fournit une qualité d'image excellente du fait de sa résolution élevée, de sa luminosité excellente de home cinéma, de son taux de contraste élevé, de ses couleurs vivantes et de sa reproduction de niveaux de gris riche.

Forte luminosité

Le projecteur est doté d'une luminosité très élevée pour obtenir une excellente qualité d'image dans des conditions de lumière ambiantes, surpassant les projecteurs ordinaires.

- Reproduction vivante des couleurs

Le projecteur a un disque chromatique à 6 segments pour produire une profondeur et une plage des couleurs réaliste qui ne peuvent pas être atteintes avec les disques chromatiques importants de moins de segments.

- Niveau de gris riches

Lors d'une projection dans un environnement ASF, le contrôle gamma automatique fournit un affichage en niveaux de gris excellent qui révèle les détails dans les ombres et dans les scènes nocturnes ou sombres.

Correction de la couleur du support

Lorsque vous projetez sur une surface colorées, comme un tableau noir ou un mur peint qui peut ne pas être blanc, la fonction de correction de la couleur du support peut aider à corriger la couleur de l'image projetée pour éviter des différences de couleur possibles entre l'image source et l'image projetée.

Deux types de menus OSD sont conçus pour différents scénarios : le menu OSD Base est intuitif et facile, alors que le menu OSD Avancé offre une gamme complète d'ajustements avancés.

Grande variété de formats vidéo et d'entrées

Le projecteur prend en charge une grande variété d'entrées pour la connexion à votre équipement vidéo et informatique, y compris vidéo composantes, vidéo composite, ordinateur (à la fois Mac et PC), source HDMI, et un déclencheur en sortie pour la connexion à des systèmes d'éclairage et d'écran automatisé.

- Contrôle de calibration certifié ISF

Pour atteindre un standard plus élevé de performance, le projecteur intègre des paramètres de mode ISF NIGHT et ISF DAY dans ses menus OSD, ce qui nécessite un service de calibrage professionnel d'installateurs agrées ISF.

- Fonction 3D

Pour approcher les films, les vidéos et les événements sportifs en 3D, d'une manière plus réaliste en ent la profondeur des images via HDMI.

Haut-parleur intégré

Un haut-parleur intégré fournit un son mono mixte lorsqu'un périphérique audio est connecté.

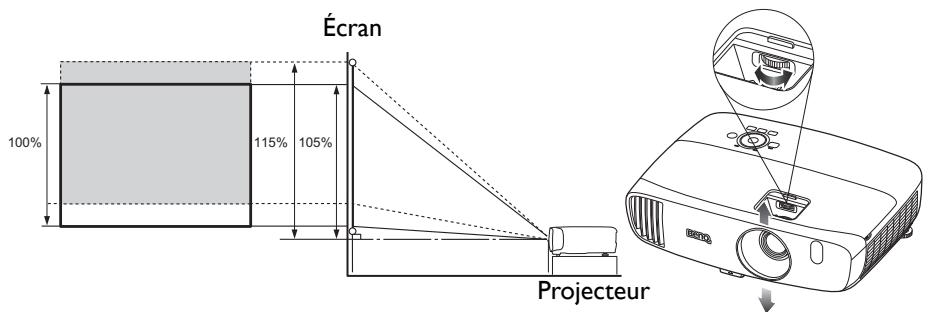

• Décalage intuitif de l'objet

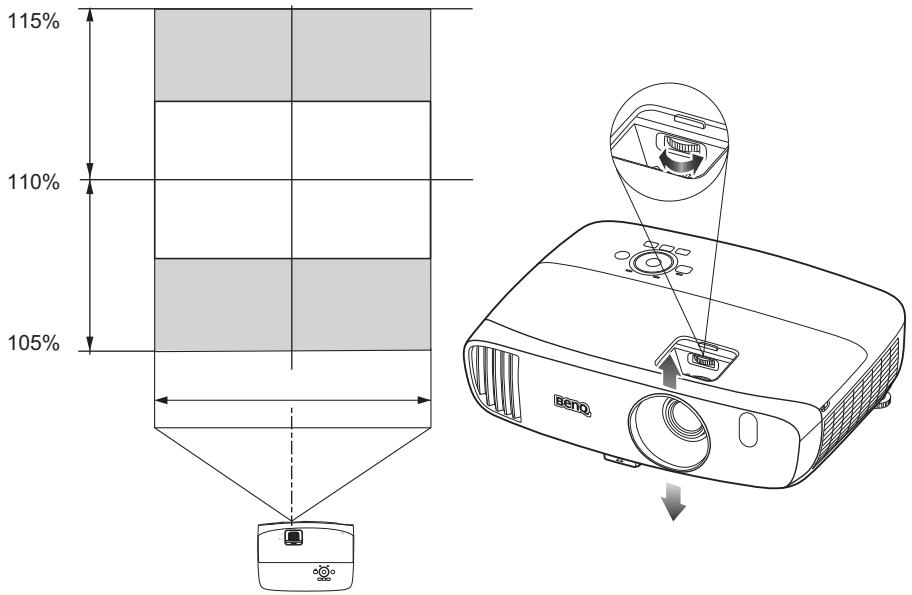

Le contrôle intuitif de la molette de décalage de l'objet offre la flexibilité dans la configuration de votre projecteur.

• SmartEco

La technologie SmartEco™ réduit la consommation d'énergie de la lampe jusqu'à 70% en fonction du niveau de luminosité du contenu quand le mode SmartEco est sélectionné.

Contenu de l'emballage

Déballez le colis avec précaution et vérifiez que vous avez les éléments ci-dessous. Certains des éléments peuvent ne pas être disponibles selon la région de votre achat. Veuillez confirmer avec votre revendeur.

Accessoires fournis

Certains des accessoires peuvent varier d'une région à une autre.

Projecteur

Télécommande

Piles

Cable d'alimentation

Carte de garantie*

CD du manuel d'utilisation

Guide de démarrage rapide

• La carte de garantie n'est fournie que dans certaines régions. Veuillez contacter votre revendeur pour des informations détaillées.

Vue extérieure du projecteur

Vue face avant et supérieure

Vue face arrière et inférieure

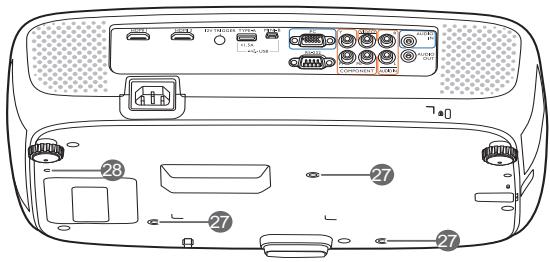

I. Tableau de commande (voir Tableau de commande pour des détails.) 2. Couvercle de la lampe 3. Système de ventilation (sortie d'air chaud) 4. Bouton à dégagement rapide 5. Capuchon de l'objectif 6. Couvercle du compartment de l'objet 7. Molette de décalage de l'objectif 8. Molette de mise au point et de zoom 9. Système de ventilation (admission d'air frais) 10. Câpteur à infrarouge avant II. Objectif de projection I2. Ports d'entrée HDMI 13. Prise de sortie I2 V CC

Utilisée pour déclencher les appareils externes tels qu'un écran électrique ou le contrôle de l'éclairage, etc. Consultez votre revendeur pour plus d'informations sur la connexion de ces appareils.

14. Port USB type-A

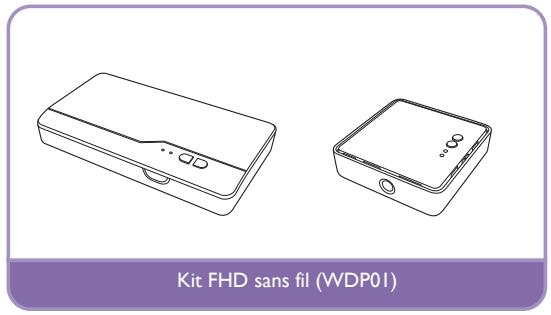

Utilisé pour charger le boîtier de réception du kit FHD sans fil (WDP01) (accessoire en option)

1. Port mini USB

Utilisé pour le service.

1. Prise d'entrée de signal RVB (PC)/ video composantes (YPbPr/YCbCr)
2. Port de commande RS-232

Utilisé pour l'interface avec un ordinateur ou un système de contrôle automatisé pour home cinéma.

1. Entrées vidéo composantes (RCA)

Prise en charge du signal vidéo Y/PB/PR ou Y/CB/CR.

1. Prise d'entrée vidéo
2. Prises d'entrée audio (G/D)
3. Prise d'entrée audio
4. Prise de sortie audio 23. Grille de haut-parleur
5. Prise du cordon d'alimentation secteur
6. Pied de réglage arrière
7. Fente de verrouillage Kensington
8. Trous de montage au plafond
9. Trous de montage du kit FHD sans fil

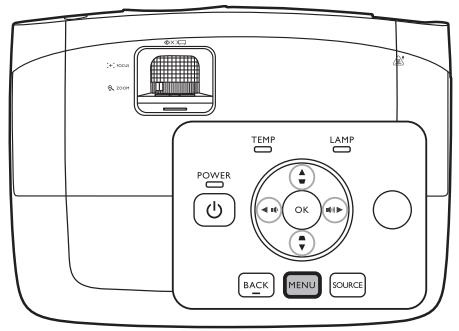

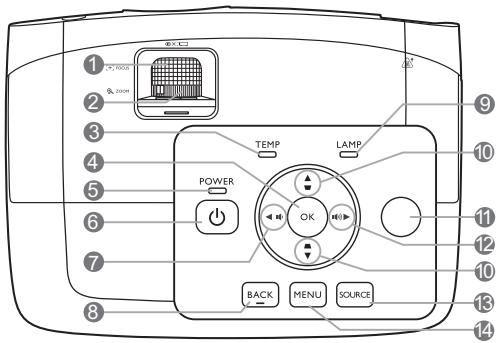

Tableau de commande

I. Molette de mise au point

Règle la mise au point de l'image projetée.

1. Molette de zoom

Permet de régler la taille de l'image.

1. TEMP (Voyant d'avertissement de surchauffe)

S'allume en rouge lorsque la température du projecteur est trop élevée.

Confirme l'élément sélectionné dans le menu à l'écran (OSD).

1. POWER (Voyant de l'alimentation)

S'allume ou clignote lorsque le projecteur est en cours d'utilisation.

1. ALIMENTATION

Bascule le projecteur entre les modes veille et activé.

1. <Gauge/

Diminue le volume audio du projecteur.

Lorsque le menu à l’écran (OSD) est activé, les touches #7, #10 et #12 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

1. BACK

Retourne au menu OSD précédent, quatre et enregistre les paramètres de menu.

1. LAMP (Voyant de la lampe)

Indique le statut de la lampe. S'allume ou clignote lorsqu'un problème se produit au niveau de la lampe.

1. Touches trapèze/fléchées (▲/▼, ▲/▼)

Corrige manuellement la déformation des images due à l'angle de projection.

Lorsque le menu à l'écran (OSD) est activé, les touches #7, #10 et #12 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

1. Capteur à infrarouge supérieur
2. Droite /

Augmente le volume audio du projecteur. Lorsque le menu à l'écran (OSD) est activé, les touches #7, #10 et #12 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

I3 SOURCE

Affiche la barre de sélection de la source.

I4. MENU

• Accédez au menu à l'écran (OSD).
• Retourne au menu OSD précédent, quitte et enregistre les paramètres de menu.

1. On, OFF

Permet de basculer le projecteur entre les modes allumé et éteint.

2. 3D, INVERT

Lance le menu 3D et permet de basculer la fonction d'inversion entre activée et désactivée.

3. Touches flèches (« gauche, » droite, « haut, » bas)

Lorsque le menu à l'écran (OSD) est activé, ces touches servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

4. Ok

Confirme l'élément du menu OSD sélectionné.

5. BACK

Retourne au menu OSD précédent, quatre et enregistre les paramètres de menu.

6. MENU

• Accède au menu à l'écran (OSD).

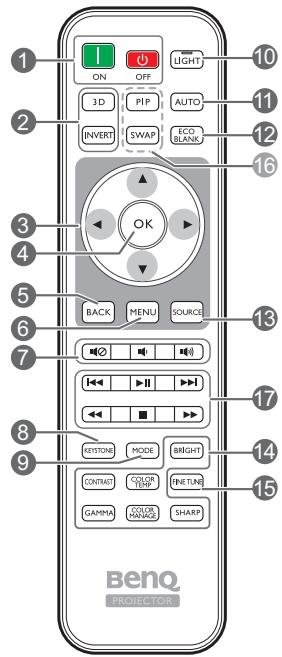

• Retourne au menu OSD précédent, quitte et enregistre les paramètres de menu.

7. Touches de volume

Permet de basculer le son du projecteur entre désactivé et activé. Diminue le volume audio du projecteur. Augmente le volume audio du projecteur.

8. Keystone

Lance la fenêtre Trapèze vertical. Utilisez ou pour corriger manuellement la déformation des images due à l'angle de projection.

9. Mode

Sélectionne un mode d'image disponible.

Le rétroéclairage à diode s'allume et reste allumé pendant environ 30 secondes lorsque vous appuyez n'importe quelle touche de la télécommande. Appuyer sur une autre touche dans les 10 secondes à nouveau éteint le rétroéclairage à diode.

II. AUTO

Déterminé automatiquement le meilleur paramétrage pour l'image projetée.

12. ECO BLANK

Permet d'occulter l'image de l'écran.

13. SOURCE

Affiche la barre de sélection de la source.

1. Touches d'ajustement de la qualité d'image. Ces touches de fonction effectuent les mêmes tâches que spécifiées dans le menu OSD.

Affiche la fenêtre Réglage fin température couleur. Voir Réglage fin température couleur pour des détails.

16. Touches indisponibles

Ces touches ne sont pas disponibles : PIP et SWAP.

17. Boutons de commande d'appareils compatible HDMI CEC («Arrière,

Lecture, Avance, ← Rembobiner, □ Arrêter, Avance rapide)

Va à l'image précédente/Lit/Va au prochain fichier/Rembobine/Arrête/Avance rapidement pendant la lecture media. Seulement disponibles lors de la commande de vos appareils compatible HDMI CEC.

Le bouton ne met pas la vidéo en pause.

Installation/remplacement des piles de la télécommande

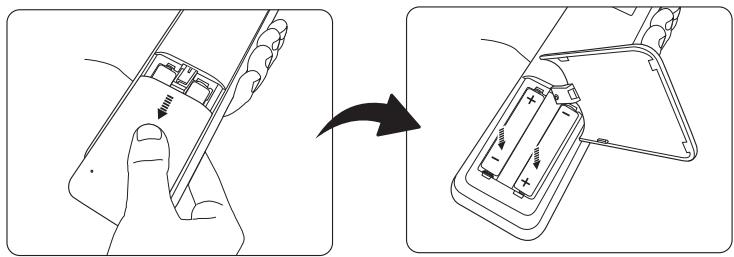

1. Appuyez et faites glisser le couvercle des piles comme illustré. 2. Retirez les anciennes piles (si applicable) et installez deux piles AAA/LR03. Assurez-vous que les extrémités positives et négatives sont correctement positionnées, comme illustré. 3. Faites glisser le couvercle des piles en place (vous devez entendre un déclic).

• N'exposez pas la télécommande et les piles à des environnements où les températures sont élevées et où le taux d'humidité est excessif, comme une cuisine, une salle de bain, un sauna, une véranda ou une voiture fermée.
• Remplacez toujours la pile par une pile du même type ou de type équivalent recommandé par le fabricant.
• Éliminez les piles usagées conformément aux instructions du fabricant et aux réglementations environnementales en vigueur dans votre région.
• Ne jetez jamais de piles dans le feu. Il existe un danger d'explosion.
• Si les piles sont épuisées ou si vous n'utilisez pas la télécommande pendant une période prolongée, retirez les piles pour éviter tout risque de dommage à une fuite eventuelle.

Portée efficace de la télécommande

La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au(x) capteur(s) infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres.

Assurez-vous qu'aucun obstacle n'est interposé entre la télécommande et le capteur infrarouge du projecteur.

Projection frontale

Projection supérieure

Choix de l'emplacement

Avant de déterminer un emplacement d'installation de votre projecteur, prenez les facteurs suivants en considération :

Taille et position de votre écran - Emplacement de la prise électrique - Disposition et distance entre le projecteur et les autres appareils

Vous pouvez installer le projecteur des manières suivantes.

Sélectionnez cet emplacement lorsque le projecteur est placé près du sol devant l'écran.

Il s'agit de l'emplacement le plus courant lorsqu'une installation rapide et une bonne portabilité sont souhaitées.

Allumez le projecteur et effectuez les réglages suivants :

MENU > Réglages ou CONFIG. SYSTÉME : de base > Pos. du projecteur > Avant

3. Plafond avant :

Sélectionnez cet emplacement lorsque le projecteur est fixé au plafond, devant l'écran.

Allumez le projecteur et effectuez les réglages suivants :

MENU > Réglages ou CONFIG. SYSTÈME : de base > Pos. du projecteur > Plafond avant

Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer votre projecteur au plafond.

2. Arrière :

Sélectionnez cet emplacement lorsque le projecteur est placé près du sol derrière l'écran.

Allumez le projecteur et effectuez les réglages suivants :

MENU > Réglages ou CONFIG. SYSTÉME : de base > Pos. du projecteur > Arrière

4. Plafond arr.:

Sélectionnez cet emplacement lorsque le projecteur est fixe au plafond, derrière l'écran.

Allumez le projecteur et effectuez les réglages suivants :

MENU > Réglages ou CONFIG. SYSTÈME : de base > Pos. du projecteur > Plafond arr.

Un écran de rétroprojection spécial est nécessaire.

Un écran de rétroprojection spécial est nécessaire ainsi que le kit de montage au plafond BenQ.

Identification de la taille de l'image projetée souhaitée

La taille de l'image projetée est déterminée par la distance de l'objectif du projecteur à l'écran, le réglage du zoom et le format vidéo.

Dimensions de projection

Utilisez l'illustration et le tableau ci-dessous pour vous aider à déterminer la distance de projection.

Le format de l'écran est 16:9 et l'image projetée est au format 16:9.

Taille d'écran				Distance de projection (mm)			Position décalée la plus BASSE/haute de l'objet (mm)
Diagonale		H (mm)	L (mm)	Distance min.	Moyenne	Distance max.
Pouce	mm			(zoom max.)		(zoom min.)	min.	max.
60	1524	747	1328	1519	1747	1975	37	112
70	1778	872	1550	1772	2038	2304	44	131
80	2032	996	1771	2025	2329	2633	50	149
90	2286	1121	1992	2278	2620	2962	56	168
100	2540	1245	2214	2532	2911	3291	62	187
110	2794	1370	2435	2785	3203	3620	68	205
120	3048	1494	2657	3038	3494	3949	75	224
130	3302	1619	2878	3291	3785	4278	81	243
140	3556	1743	3099	3544	4076	4608	87	262
150	3810	1868	3321	3797	4367	4937	93	280
160	4064	1992	3542	4051	4658	5266	100	299
170	4318	2117	3763	4304	4949	5595	106	318
180	4572	2241	3985	4557	5241	5924	112	336

Toutes les mesures sont approximatives et peuvent varier des tailles réelles. Si vous voulez une installation permanente du projecteur, nous vous recommandons d'utiliser le projecteur pour tester physiquement la taille de projection, la distance et les caractéristiques optiques du projecteur avant l'installation. Cela vous aide à déterminer la position de montage exacte et la ventilation adaptée à votre installation.

Décalage de l'objectif de projection

La commande de décalage vertical de l'objectif permet la flexibilité d'installation de votre projecteur. Elle permet au projecteur d'être placé légèrement en dessus ou au-dessous du niveau supérieur des images projetées.

Le décalage de l'objectif est exprimé en pourcentage de la hauteur de l'image projetée. Il est mesuré comme écartement du centre vertical de l'image projetée. Utilisez la molette pour déplacer l'objectif de projection vers le haut ou le bas dans la plage permise selon la position désirée de l'image.

Pour utiliser la molette de décalage de l'objet :

1. Faites glisser le couvercle du compartiment de l'objet (voir l'élément 6 à la page 9) au-dessus de la molette de décalage de l'objet pour l'ouvrir. 2. Libérez la molette en la tournant dans le sens inverse des aiguilles d'une montre. 3. Déplacez la molette pour régler la position de l'image projetée. 4. Verrouillez la molette en la tournant dans le sens des aiguilles d'une montre.

Quand la position du projecteur est fixée

Ne serrez pas la molette excessivement. L'ajustement du décalage de l'objet n'a pas pour effet une mauvaise qualité d'image. En cas d'une déformation peu probable de l'image, voir Ajustement de l'image projetée pour des détails.

Connexion

Pour connecter la source d'un signal au projecteur, procédez comme suit :

I. Mettez préalablement tous les appareils hors tension. 2. Utilisez les câbles de signal appropriés pour chaque source. 3. Assurez-vous de brancher les câbles correctement.

• Dans les illustrations de connexion ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir Contenu de l'emballage). Vous pouvez vous procurer ces câbles dans les magasins spécialisés en électronique.

Les illustrations ci-dessous sont pour référence seulement. Les prises de connexion disponibles sur le projecteur varient selon le modèle de projecteur.

Ordinateur portable ou de bureau

Appareil A/V

1. Cable VGA 2. Cable USB* 3. Cable HDMI

1. Cable video
2. Câble G/D audio
3. Câble vidéo composantes

Pour permettre à jour le micrologiciel.

Connexion à du matériel vidéo

Il suffit de connecter le projecteur à un appareil source en utilisant l'une des méthodes de connexion. Chaque source vidéo fournir une qualité vidéo différente. Le besoin de la méthode dépend surtout de la disponibilité des prises pour le projecteur et l'appareil vidéo, comme décrit ci-dessous :

Nom de la prise	Apparance de la prise	Référence	Qualité d'image
HDMI1/HDMI2		Connector des appareils HDMI	La(Meilleure
COMPONENT		Connexion d'appareils video composantes	Meilleure
VIDEO		Connexion des appareils video	Normal
PC (D-SUB)		Connexion à un ordinateur	Meilleure

Dans les illustrations de connexion ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir Contenu de l'emballage). Vous pouvez vous procurer ces câbles dans les magasins spécialisés en électronique.

Connecteur des appareils HDMI

L'interface HDMI (High-Definition Multimedia Interface) prend en charge la transmission des données vidéo non compressées entre les appareils compatibles, tels que les tuners TV numériques, les lecteurs de DVD, les lecteurs Blu-ray et les affiche via un seul câble. Utilisez un câble HDMI lors de la connexion entre le projecteur et des appareils HDMI.

Appareil HDMI : Lecteur de DVD, tuner numérique, etc.

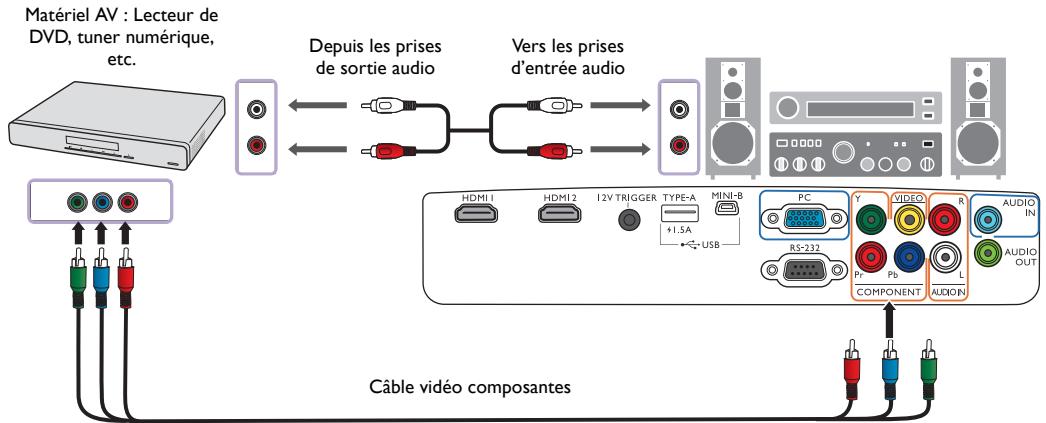

Connexion d'appareils vidéo composantes

Les prises vidéo composantes de type RCA sont fournies pour la connexion aux appareils de sortie vidéo composantes. Connectez également le câble audio séparé à un amplificateur audio approprié.

Connexion des appareils vidéo

Connectez votre appareil vidéo au projecteur avec un câble vidéo composite. Connectez également le câble audio séparé à un amplificateur audio approprié.

Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifiez si l'appareil vidéo est sous tension et fonctionne correctement.

Connexion à un ordinateur

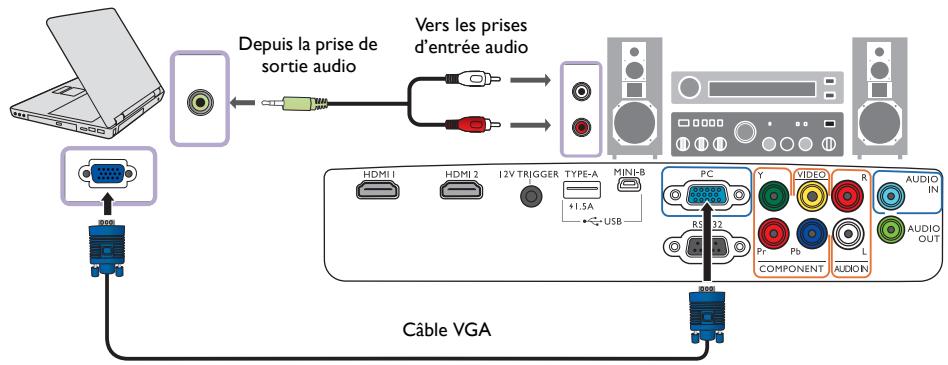

Connectez le projecteur à un ordinateur avec un câble VGA. Connectez également le câble audio séparé à un amplificateur audio approprié.

Ordinateur portable ou de bureau

De nombreux ordinateurs portables n'activent pas automatiquement leur port vidéo externe lorsqu'ils sont connectés à un projecteur. Pour activer ou désactiver l'affichage externe, vous pouvez généralement utiliser la combinaison de touches Fn + F3 ou CRT/LCD. Sur votre ordinateur portable, recherchez la touche de fonction CRT/LCD ou une touche de fonction portant un symbole de moniteur. Appuyez simultanément sur la touche Fn et la touche illustrée. Consultez le manuel de l'utilisateur de votre ordinateur portable pour connaître la combinaison de touches exacte.

Mise en marche du projecteur

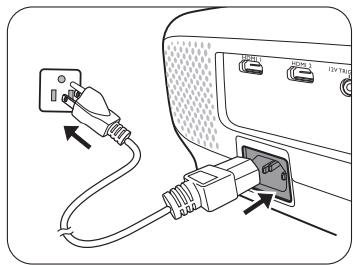

I. Branchez le câble d'alimentation au projecteur et à une prise secteur. Allumez l'interrupteur de la prise secteur (le cas échéant). Le POWER (Voyant de l'alimentation) sur le projecteur est orange une fois l'appareil mis sous tension.

Veuillez utiliser le câble d'alimentation fourni pour éviter des dangers potentiels tels que l'électrocution et l'incendie.

1. Appuyez sur le bouton sur le projecteur ou la télécommande pour démarrer le projecteur. Dès que la lampe s'allume, un bip de mise sous tension sera entendu. Le POWER (voyant de

Le voyant d'alimentation clignote en vert, puis reste allumé une fois le projecteur sous tension.

Les ventilateurs commencent à tourner et une image de démarrage s'affiche à l'écran pendant que le projecteur chauffe. Le projecteur ne répond pas à d'autres commandes pendant qu'il chauffe.

Pour désactiver le bip, voir Bip de mise sous/hors tension pour des détails.

1. Si vous allumez le projecteur pour la première fois que, l'assistant de configuration apparait pour vous guider dans la configuration du projecteur. Si vous avez déjà fait cela, ignorez cette étape et passez à l'étape 5.
2. Utilisez les touches flèches (▲/▼/◀/▶
3. Utilisez OK pour confirmer l'élément du menu sélectionné.

Les captures de l'assistant de configuration ci-dessous sont à titre indicatif uniquement et peuvent différer de l'apparence réelle.

Etape I:

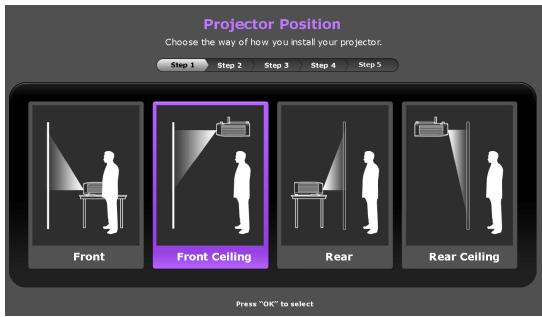

Spécifiez Pos. du projecteur.

Pour plus d'informations sur la position du projecteur, voir Choix de l'emplacement.

Étape 2 :

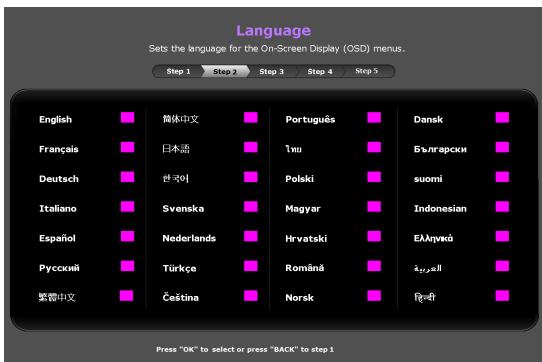

Spécifiez la Langue de l'OSD.

Étape 3 :

SpécificitéTrapèzevertical.

Pour plus d'informations sur le trapèze vertical, voir Correction trapézoidale.

Étape 4 :

Spécifiez Source auto.

Sélectionnez Activ. si vous voulez que le projecteur recherche toujours les signaux disponibles automatiquement lorsque le projecteur est allumé.

Étape 5 :

Spécifiez Type menu.

Pour plus d'informations sur les types de menu, voir À propos des menus OSD.

Maintenant, vous avez terminé la configuration initiale.

1. Si vous êtes invité à entrer le mot de passe, utilisez les touches flèches sur le projecteur ou la télécommande pour entrer un mot de passe à six chiffres. Voir Utilisation de la fonction de mot de passe pour des détails.
2. Mettez les appareils connectés sous tension.
3. Le projecteur commence à rechercher des signaux d'entrée disponibles. Le signal d'entrée en cours d'analyse s'affiche sur l'écran. Si le projecteur ne détecte pas de signal valide, le message « Aucun signal » apparait. Vous pouvez appuyer le bouton SOURCE sur le projecteur ou la télécommande pour sélectionner le signal d'entrée à afficher.
4. Si la fréquence horizontale de la source d'entrée dépasse la plage prise en charge par le projecteur, le message « Aucun signal » s'affiche à l'écran. Il restera à l'écran jusqu'à ce que vous changiez la fréquence horizontale de la source d'entrée à une source appropriée.

Arrêt du projecteur

1. Appuyez sur le projecteur ou sur la télécommande. Le projecteur affiche un message de confirmation d'arrêt. 2. Appuyez ou une seconde fois. Le POWER (Voyant de l'alimentation) clignote en orange et les ventilateurs tournent pendant environ deux minutes pour refroidir la lampe. Le projecteur ne répond à aucune commande pendant le processus de refroidissement. 3. Quand le processus de refroidissement se termine, un « Bip de mise hors tension » sera entendu et le POWER (Voyant de l'alimentation) sera orange continu.

Pour désactiver le bip, voir Bip de mise sous/hors tension pour des détails.

Si le projecteur ne doit pas être utilisé une période prolongée, débranchez le câble d'alimentation de la prise secteur.

Évitez d'allumer le projecteur immédiatement après l'avoir éteint car la chaleur excessive peut raccourcir la durée de vie de la lampe. La durée de vie réelle de la lampe peut varier du fait de conditions environnementales différentes et de l'utilisation.

Utilisation d'un verrou câble de sécurité

Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n'est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouvez une fente de verrouillage Kensington sur le projecteur. Voir l'option 26 à la page 9 pour des détails.

Un verrou câble de sécurité Kensington est habituellement la combinaison d'une ou plusieurs clés et du verrou. Consultez la documentation du verrou pour savoir comment l'utiliser.

Utilisation de la fonction de mot de passe

Pour des raisons de sécurité et pour empêcher une utilisation non autorisée, vous pouvez configurer la sécurité du mot de passe via le menu à l'écran (OSD). Une fois le mot de passe défini et la fonction activée, le projecteur est protégé par mot de passe. Les utilisateurs qui ne le connaissent pas ne peuvent pas utiliser le projecteur.

Il serait gênant d'activer la fonction de mot de passe et si vous veniez à oublier votre mot de passe. Notez bien votre mot de passe, et gardez la note dans un endroit sûr pour un rappel ultérieur.

Définition d'un mot de passe

Une fois le mot de passe définit et que le verrou alimentation est activé, vous ne pourrez utiliser le projecteur que si vous entrez le mot de passe correct à chaque démarrage.

Pour ce faire, d'abord et avant tout, vous devez accéder au menu OSD Avancé (voir page 30 pour des détails).

1. Allez à CONFIG. SYSTÉME : avancée > Mot de passe pour afficher la fenêtre Mot de passe. 2. Sélectionnez Modifier MP et appuyez OK pour afficher la fenêtre SAISIE NOUVEAU MOT DE PASSE.

1. Comme illustré dans la fenêtre, les quatre touches flèches (▲/▲/▼/▲) représentent respectivement 4 chiffres (1, 2, 3, 4). Utilisez les touches flèches sur le projecteur ou la télécommande pour définir un mot de passe à six chiffres. Les chiffres s'affichent sous forme de *** lorsque vous les entrez.
2. Entrez à nouveau le même mot de passe pour vérifier et retournez à la fenêtre Mot de passe.
3. Sélectionnez Verrou alimentation et utilisez « » pour définir Activ.
4. Entrez le mot de passe actuel pour activer la fonction.
5. Appuyez BACK pour enregistrer vos modifications et quitter.

Oubli du mot de passe

Si vous activez la fonction de mot de passe, vous devrez entrer votre mot de passe chaque fois que vous allumez le projecteur. Une fois entré un mot de passe incorrect, le message d'erreur s'affiche, et la fenêtre SAISIE MOT DE PASSE suit.

Sous le menu OSD Avancé

Sous le menu OSD Base

Pour réessayer, entrez un autre mot de passe à six chiffres. Si vous ne vous souvenez absolument plus du mot de passe, utilisez la procédure de rappel de mot de passe. Voir Procédure de rappel de mot de passe pour des détails.

Si vous avez entré un mot de passe incorrect 5 fois de suite, le projecteur s'est automatiquement verrouillé au bout de quelques secondes.

Procédure de rappel de mot de passe

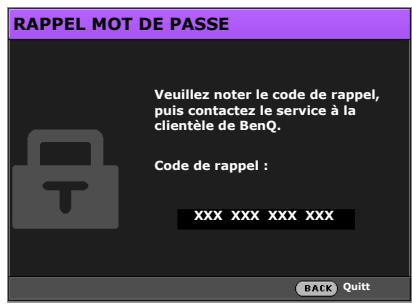

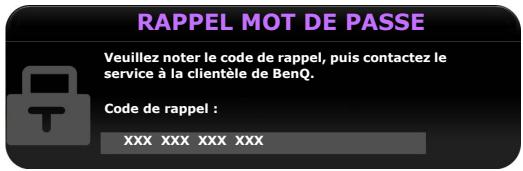

I. Assurez-vous que la fenêtre Mot de passe apparaît à l'écran, puis maintenez enfoncé le bouton AUTO sur le projecteur ou la télécommande pendant 3 secondes. Le projecteur affichera un code à l'écran.

Sous le menu OSD Avancé

Sous le menu OSD Base

1. Notez le numéro et éteignez le projecteur.
2. Contactez le service d'assistance BenQ local pour le déchiffrer. Vous devrez peut-être fournir une preuve d'achat pour garantir que vous êtes autorisé à utiliser le projecteur.

Modification du mot de passe

Pour ce faire, d'abord et avant tout, vous devez accéder au menu OSD Avancé (voir page 30 pour des détails).

1. Allez à CONFIG. SYSTÉME : avancée > Mot de passe pour afficher la fenêtre Mot de passe. 2. Sélectionnez Modifier MP et appuyez OK pour afficher la fenêtre SAISIE MOT DE PASSE ACTUEL.

1. Utilisez les touches flèches sur le projecteur ou la télécommande pour entrer l'ancien mot de passer.
2. Si le mot de passe est correct, la fenêtre SAISIE NOUVEAU MOT DE PASSE s'affiche.
3. Si le mot de passer n'est pas correct, un message d'erreur du mot de passer s'affiche, et la fenetre SAISIE MOT DE PASSE ACTUEL s'affiche pour vous permettre de reessayer. Vous pouvez essayer un autre mot de passer ou appuyez BACK pour annuler la modification.
4. Entrez un nouveau mot de passe.
5. Entrez à nouveau le même mot de passe pour vérifier.

Notez bien votre mot de passe, puis gardez la note dans un endroit sûr pour un rappel ultérieur.

1. Vous avez défini avec succès un nouveau mot de passe. N'oubliez pas d'entrer le nouveau mot de passe la prochaine fois que vous allumez le projecteur.
2. Appuyez sur BACK pour enregistrer vos modifications et quitter.

Désactivation de la fonction de mot de passe

Pour ce faire, d'abord et avant tout, vous devez accéder au menu OSD Avancé (voir page 30 pour des détails).

1. Allez à CONFIG. SYSTÉME : avancée > Mot de passe pour afficher la fenêtre Mot de passe. 2. Sélectionnez Verrou alimentation et utilisez «/» pour définir Désact. 3. Entrez le mot de passe actuel.

• Si le mot de passe est correct, la fenêtre Mot de passe affiche que Verrou alimentation est Désact. Il ne vous sera pas demandé d'entrer le mot de passe la prochaine fois que vous mettrez le projecteur sous tension.
• Si le mot de passer n'est pas correct, le message d'erreur du mot de passer s'affiche, puis la fenêtre SAISIE MOT DE PASSE s'affiche pour vous permettre de reessayer. Vous pouvez essayer un autre mot de passer ou appuyez BACK pour annuler la modification.
• Appuyez BACK pour enregistrer vos modifications et quitter.

Bien que la fonction de mot de passe soit désactivée, vous devez l'ancien mot de passe au cas où vous auriez besoin de réactiver la fonction de mot de passe.

Sélection d'une source d'entrée

Vous souhaitez connecter le projecteur à plusieurs appareils en même temps. Il n'affiche toutefois qu'un plein écran à la fois. Lors de la mise en marche, le projecteur recherche automatiquement les signaux disponibles.

Si vous souhaitez que le projecteur recherche toujours automatiquement les signaux :

• Sous le menu OSD Avancé, allez au menu CONFIG. SYSTÉME : de base, et activez Source auto. (voir « Source auto » à la page 44)
• Sous le menu OSD Base, si aucun signal n'est connecté au projecteur, allez à Source auto et activez-la. Si des signaux sont connectés, allez au menu Réglages, puis activez Source auto. (voir « Source auto » à la page 33 et 34)

Pour sélectionner la source vidéo :

I. Appuyez SOURCE sur le projecteur ou la télécommande pour afficher la barre de sélection de la source.

1. Appuyez / jusqu'à la sélection du signal souhaité et appuyez OK.

Une fois le signal détecté, les informations concernant la source sélectionnée s'affichent sur l'écran pendant quelques secondes. Si plusieurs appareils sont connectés au projecteur, répétez les étapes 1-2 pour rechercher un autre signal.

La résolution native de ce projecteur est dans un format 16:9. Pour les meilleurs résultats d'affichage de l'image, sélectionnez et utilisez un signal d'entrée avec cette résolution. Toute autre résolution sera adaptée par le projecteur en fonction du réglage de Rapport H/L, ce qui peut causer des distorsions de l'image ou une perte de clarté de l'image. Voir « Rapport H/L » pour des détails.

Renommer une source d'entrée

Vous pouvez renommer la source d'entrée actuelle sur la barre de sélection de la source.

Pour ce faire, d'abord et avant tout, vous devez accéder au menu OSD Avancé (voir page 30 pour des détails).

1. Appuyez MENU puis utilisez pour aller à CONFIG. SYSTÉME : de base. 2. Appuyez pour selectionner Renom. source et appuyez OK pour afficher la fenetre Renom. source. 3. Appuyez / / jusqu'à la sélection du caractère souhaité. 4. Quand c'est fait, appuyez BACK pour enregistrer vos modifications et quitter.

Ajustement de l'angle de projection

Le projecteur est pourvu d'un pied de réglage à dégagement rapide et d'un pied de réglage arrière. Ils permettent de régler la hauteur de l'image et l'angle de projection.

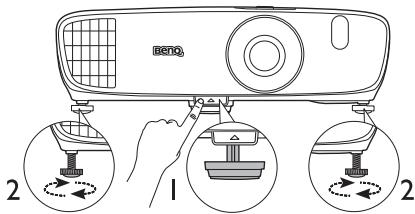

Pour ajuster l'angle de projection

1. Appuyez le bouton à dégagement rapide et soulevez légèrement l'avant du projecteur. Une fois l'image positionnée selon vos besoins, relâchez le bouton à dégagement rapide pour garder le pied dans sa position actuelle.
2. Dévissez le pied de réglage arrière pour ajuster l'angle horizontal.

Pour rentrer le pied de réglage, soulevez le projecteur et appuyez sur le bouton à dégagement rapide. Ensuite, reposez lentement le projecteur. Dévissez le pied de réglage arrière dans la direction inverse.

Ne regardez pas directement l'objet du projecteur lorsque la lampe est allumée. La lumière de la lampe peut provoquer des dommages oculaires.

Soyez vigilant lorsque vous appuyez sur le bouton à dégagement rapide, car celui-ci est à proximité.

Si l'écran et le projecteur ne sont pas perpendiculaires l'un par rapport à l'autre, l'image projetée devient trapézoïdale verticalement. Pour corriger, voir Réglage automatique de l'image pour des détails.

Réglage automatique de l'image

Dans certains cas, vous pouvez souhaiter d'optimiser la qualité de l'image du signal PC. Pour ce faire, appuyez sur le bouton AUTO sur le projecteur ou la télécommande. En 3 secondes, la fonction de réglage automatique intelligent intégrée règle les valeurs de fréquence et d'horloge pour optimiser la qualité d'image.

Les informations de la source d'entrée actuelle s'affichent dans le coin de l'écran pendant 3 secondes.

Cette fonction n'est disponible que lorsque le signal PC est sélectionné.

Réglage fin de la taille et de la netteté de l'image

Pour ajuster la taille de l'image projetée:

i. Faites glisser le couvercle du compartiment de l'objet (voir l'élément 6 à la page 9) pour l'ouvrir. ii. Tournez la molette de zoom pour un zoom avant ou un zoom arrière. iii. Faites glisser le couvercle du compartiment de l'objet pour le refermer quand vous avez fini les ajustements.

Pour régler la netteté de l'image :

i. Faites glisser le couvercle du compartiment de l'objet (voir l'élément 6 à la page 9) pour l'ouvrir. ii. Faites tourner la molette de mise au point pour obtenir une mise au point plus nette. iii. Faites glisser le couvercle du compartiment de l'objet pour le refermer quand vous avez fini les ajustements.

Correction trapézoidale

La distorsion trapézoidale correspond au fait qu'une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C'est le cas lorsque le projecteur n'est pas perpendiculaire à l'écran.

Pour corriger ce problème, en plus d'ajuster la hauteur du projecteur, vous pouvez corriger ici manuellement d'UNE des manières suivantes :

Utilisez la télécommande

Appuyez sur Keystone pour afficher la fenêtre Trapèze vertical.

Utilisation du projecteur

Appuyez △ / □ ou ▽ / □ pour afficher la fenêtre Trapèze vertical.

Les illustrations ci-dessous montrent comment corriger la déformation trapezoidale :

Pour corriger la distorsion trapézoidale en haut de l'image, utilisez ou ▼. Pour corriger la distorsion trapézoidale en bas de l'image, utilisez ou △ / □.

Quand c'est fait, appuyez sur BACK pour enregistrer vos modifications et quitter.

Fonctions des menus

Pour vous permettre d'effectuer divers ajustements ou réglages sur le projecteur et l'image projetée, le projecteur offre 2 types de menus multilingues à l'écran (OSD):

• Menu OSD Base : fournit les fonctions principales des menus. (Voir Utilisation du menu OSD Base)
• Menu OSD Avancé : fournit les fonctions complètes des menus. (Voir Utilisation du menu OSD Avancé)

Pour accéder au menu OSD, appuyez sur le bouton MENU du projecteur ou de la télécommande.

Lors de votre première utilisation du projecteur (après avoir terminé la configuration initiale), l'une des présentations suivantes du menu OSD Base s'affiche, selon qu'un signal vidéo soit connecté ou non.

• Signal d'entrée connecté

• Aucun signal d'entrée connecté

Si vous avez l'intention de basculer du menu OSD Base au menu OSD Avancé, suivez les instructions ci-dessous :

Utilisez les touches flèches (▲/◄/▼) sur le projecteur ou la télécommande pour vous déplacer dans les éléments du menu et utilisez OK pour confirmer l'élément du menu sélectionné.

• Quand un signal vidéo est connecté au projecteur

i. Allez au menu Réglages > Type menu et appuyez OK. ii. Utilisez / pour sélectionner Avancé et appuyez OK. iii. Appuyez BACK à nouveau pour accéder au menu OSD Avancé.

• Quand AUCUN signal vidéo n'est connecté au projecteur

i. Allez au menu Type menu et appuyez OK. ii. Utilisez / pour sélectionner Avancé et appuyez OK. iii. Appuyez BACK à nouveau pour accéder au menu OSD Avancé.

La prochaine fois que vous allumez le projecteur, vous pouvez accéder au menu OSD Avancé en appuyant MENU.

Vous trouverez ci-dessous une vue d'ensemble du menu OSD Avancé.

De même, quand vous avez l'intention de basculer du menu OSD Avancé au menu OSD Base, suivez les instructions ci-dessous :

i. Allez au menu CONFIG. SYSTÉME : de base > Réglages des menus > Type menu et appuyez OK. ii. Utilisez / pour sélectionner Base pour accéder directement au menu OSD Base.

La prochaine fois que vous allumez le projecteur, vous pouvez accéder au menu OSD Base en appuyant MENU.

Utilisation du menu OSD base

Selon qu'un signal vidéo est connecté ou non au projecteur, le menu OSD Base offre différentes fonctions disponibles.

Vérifiez les liens suivants pour en savoir plus.

• Menu OSD Base - avec signaux d'entrée connectés
• Menu OSD Base - sans signal d'entrée connecté (des menus limités sont disponibles)

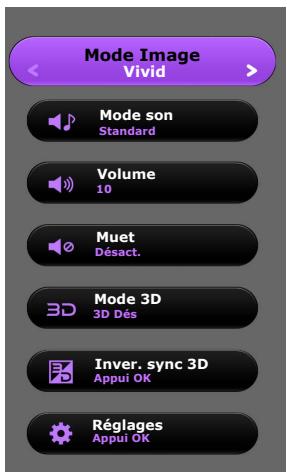

Menu OSD base - avec signaux d'entrée connectés

Le menu OSD Base fournit les fonctions principales des menus. Les éléments de menu disponibles peuvent varier selon les sources vidéo connectées ou les réglages spécifiques. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

Pour accéder au menu OSD, appuyez sur le bouton MENU sur le projecteur ou la télécommande.

• Utilisez les touches flèches (▲/▼/◀/▶) sur le projecteur ou la télécommande pour vous déplacer dans les éléments du menu. Utilisez OK sur le projecteur ou la télécommande pour confirmer l'objet du menu sélectionné.

Pour basculer du menu OSD Base au menu OSD Avancé, voir la page 30.

Menu	Sous-menus et descriptions
Mode Image	Sélectionne un mode d'image prédéfini le mieux adapté à votre environnement d'exploitation et au type d'image du signal d'entrée. Les modes d'image prédéfinis sont décrites ci-dessous : • Bright : Optimise la luminosité de l'image projetée. Ce mode est ajusté aux envennings ou une grande luminosité est requise, comme les pièces bien éclairées. • Vivid : Étant légèrement plus lumineux que le mode Cinema, il est approprié pour projeter les films dans les pièces avec un faible niveau de lumière ambiente, p.ex. votre salon. • Cinema : Avec un équilibre optimal entre la saturation et la luminosité des couleurs et avec un niveau de luminosité faible, c'est le plus approprié pour appréciencer les films dans un environnement totalementASF. ( comme ce serait le cas dans une salle de cinéma). • Game : Ce mode est approprié pour projeter les yeux video dans les pièces avec un faible niveau deelightambre, p.ex. votre salon. • 3D : Optimisé pour faire ressortir les effets 3D lorsque vous regardez du contenu 3D. ©Ce mode n'est disponible que quand la fonction 3D est activée. • User I/User 2 : Rappelle les paramètres personalisés. Accédez au menu OSD Avancé et voyagez Gestion mode utilis. pour des détails. La fonction est accessible avec la télécommande.
Mode son	La fonction Mode son utilise la technologie d'amélioration du son MaxxAudio, qui intègre les algorithms de vagues pour offrir de superbes effets de basses et d'ägus et vous donner une expérience audio cinématographique immersive. Les modes son prédéfiinis suivants sont fournis : Standard, Cinéma, Musiq, Sport, Jeux et Utilisateur. Le mode Utilisateur permet de personnelier les paramètres de son. Accédez au menu OSD Avancé et EQUtil pour des détails. Si la fonction Muet est activée, ajuster Mode son désactivera la fonction Muet.
Volume	Ajuste le volume du haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio. Si la fonction Muet est activée, ajuster Volume désactivera la fonction Muet. La fonction est accessible avec la télécommande.
Muet	Sélectionnez Activ. pour désactiver temporairement le haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio. Pour restaurer l'audio, Sélectionnez Désact. La fonction est accessible avec la télécommande.
Mode 3D	Ce/projecteur prend en charge la lecture de contenu en trois dimensions (3D) transféré via vos apparêls video compatibles 3D, tels que les consoles PlayStation (avec disques de jeu 3D), lecteurs Blu-ray 3D (avec disques Blu-ray 3D), téléviseurs 3D (avec chaîne 3D), et ainsi de suite. Àprous avoir connecté les apparêls video 3D au projecteur, portez les lunettes 3D BenQ et assurez-vous qu'elle sont allumées pour visionner le contenu 3D. Lorsque vous regardez du contenu 3D : • l'image peut sembler déplacee, cependant, ce n'est pas un dysfonctionnement du produit. • Faite des pauses appropriées lorsque vous regardez du contenu 3D. • arrêtez de regarder le contenu 3D si vous ressentez de la fatigue ou un inconfort. • gardez une distance à l'écran d'environ trois fois la hauteur effective de l'écran lorsque vous regardez du contenu 3D. • Les enfants et les personnes ayant des antécédents d'hypersensibilité à la lumière, des problèmes cardiaques, ou toute autre condition Médicale existante devraient s'abstenir de regarder du contenu 3D. Le réglage par défaut est Auto et le projecteur désit automatiquement un format 3D approprié lors de la détention du contenu 3D. Si le projecteur ne peut pas reconnaître le format 3D, choisissez manuellement un mode 3D selon votre préférence. Quand cette fonction est activée : • Le niveau de luminosité de l'image projetée diminue. • Le Mode Image ne peut pas être ajusté. • Le Trapèze vertical ne peut être ajusté qu'avac des degrés limités. La fonction est accessible avec la télécommande.
Inver. sync 3D	Quand votre image 3D est déformée, activez cette fonction pour permuter l'image pour l'œil gauche et l'œil droit pour une expérience 3D comfortable. La fonction est accessible avec la télécommande.
Réglages	Appuyez OK pour acceder à son sous-menu. Appuyez BACK pour enregistrer vos modifications et quitter. Voir ci-dessous pour plus de détails.
• Couleur du support	Activez cette fonction pour aider à corriger la couleur de l'image projetée si le support de projection n'est pas blanc. Vous pouze désirier une couleur similaire à celle de la surface de projection dans ces options : Jaune clair, Rose, Vert clair ou Bleu.
• Pos. du projecteur	Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l'associer à un ou plusieurs miroirs. Voir Choix de l'emplacement pour des détails.
• Motif de test	Activez cette fonction pour afficher le motif grille de test qui vous aide à ajuster la taille et la mise au point de l'image pour vérifier que l'image projetée n'a pas de distorsion.
• Source auto	Déterminé si le projecteur détecte automatiquement les sources d'entrée.Sélectionnez Activ. pour permettre au projecteur de rechercher les sources d'entrée jusqu'à obtention d'un signal. Si cette fonction est définie sur Désact., le projecteur sélectionne la dernière source d'entrée utilisée.
• Type menu	Bascule au menu OSD Avancé.
• Format HDMI	Sélectionne un type de source d'entrée pour le signal HDMI. Vous pouze également sélectionner manuellement le type de source. Les différents types de source transmettent des standards différents pour le niveau de luminosité.Format HDMI n'est disponible que lorsque le signal HDMI est sélectionné.
• Réinit cpt lampe	Activez cette fonction seulement après qu'une nouvelle lampe est installée. Quand vous sélectionnez Réinit., un message « Réinitialisation russe » s'affiche pour indiquer que le compteur de la lampe a été réinitialisé à « 0 »
• Rétablir tous les param.	Rétablit les paramètres par défaut.Les réglages suivants sont conservés : Trapèze, Langue, Pos. du projecteur et Réinit cpt lampe.
• Information	Affiche les informations suivantes sur votre projecteur.Source : Affiche la source actuelle du signal.Mode Image : Affiche le Mode Image actuel.Résolution : Affiche la résolution native de la source d'entrée.Système de couleurs : Affiche le format du système vidéo.Durée'utilisation lampe : Affiche le nombre d'heures d'utilisation de la lampe.Format 3D : Affiche le mode 3D actuel.Format 3D n'est disponible que quand Mode 3D est activé.Version micrologiciel : Affiche la version de micrologiciel de votre projecteur.Des informations ne sont donnéesées que lorsque certaines sources d'entrée sont utilisées.

Menu OSD base - sans signal d'entrée connecté

Puisque votre projecteur n'a pas de signal d'entrée, seuls sont disponibles les sous-menus de Réglages sous le menu OSD Base - sans signal d'entrée connecté. Les options de menu qui ne sont pas disponibles apparaitront en grisé.

Pour accéder au menu OSD, appuyez sur le bouton MENU sur le projecteur ou la télécommande.

• Utilisez les touches flèches (▲/◀/▶/▼) sur le projecteur ou la télécommande pour vous déplacer dans les éléments du menu.
• Utilisez OK sur le projecteur ou la télécommande pour confirmer l'objet du menu sélectionné. Utilisez BACK sur le projecteur ou la télécommande pour enregistrer vos modifications et quitter.

Pour basculer du menu OSD Base au menu OSD Avancé, voir la page 30.

Menu	Sous-menus et descriptions
Couleur du support	Activez pour aider à corriger la couleur de l'image projetée si le support de projection n'est pas blanc. Vous pouvez désirier une couleur similaire à celle de la surface de projection dans ces options : Jaune clair, Rose, Vert clair ou Bleu.
Pos. du projecteur	Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l'associer à un ou plusieurs miroirs. Voir Choix de l'emplacement pour des détails.
Motif de test	Activez cette fonction pour afficher le motif grille de test qui vous aide à ajuster la taille et la mise au point de l'image pour vérifier que l'image projetée n'a pas de distorsion.
Source auto	Déterminé si le projecteur détecte automatiquement les sources d'entrée.Sélectionnez Activ. pour permettre au projecteur de rechercher les sources d'entrée jusqu'à obtention d'un signal. Si cette fonction est définie sur Désact., le projecteur sélectionne la dernière source d'entrée utilisée.
Type menu	Bascule au menu OSD Avancé.
Format HDMI	Sélectionne un type de source d'entrée pour le signal HDMI. Vous pouvez également sélectionner manuellement le type de source. Les différents types de source transmettent des standards différents pour le niveau de luminosité.Format HDMI n'est disponible que lorsque le signal HDMI est sélectionné.
Réinit cpt lampe	Activez cette fonction seulement après qu'une nouvelle lampe est installée. Quand vous sélectionnez Réinit., un message « Réinitialisation russe » s'affiche pour indiquer que le compteur de la lampe a été réinitialisé à « 0 »
Rétablit tous les param.	Rétablit les paramètres par défaut.Les régles suivants sont conservés : Trapèze, Langue, Pos. du projecteur et Réinit cpt lampe.
Information	Affiche les informations suivantes sur votre projecteur. • Source : Affiche la source actuelle du signal. • Mode Image : Affiche le Mode Image actuel. • Résolution : Affiche la résolution native de la source d'entrée. • Système de couleurs : Affiche le format du système video. • Durée'utilisation lampe : Affiche le nombre d'heures d'utilisation de la lampe. • Format 3D : Affiche le mode 3D actuel. Format 3D n'est disponible que quand Mode 3D est activé. • Version micrologiciel : Affiche la version de micrologiciel de votre projecteur. Des informations ne sont données que lorsque certaines sources d'entrée sont utilisées.

Utilisation du menu OSD avancé

Le menu OSD Avancé offre les fonctions complètes des menus.

La présentation du menu OSD Avancé ci-dessous est à titre indicatif uniquement et peut différer de l'apparence réelle et du modèle de projecteur que vous utilisez.

Pour accéder au menu OSD, appuyez sur le bouton MENU sur le projecteur ou la télécommande. Il est composé des menus principaux suivants. Consultez les liens après les éléments de menu ci-dessous pour obtenir plus de détails.

1. Menu IMAGE (voir page 36) 2. Menu Config audio (voir page 41) 3. Menu Affichage (voir page 42) 4. Menu CONFIG. SYSTÉME : de base (voir page 44) 5. Menu CONFIG. SYSTÉME: avancée (voir page 45) 6. Menu Information (voir page 47)

Les éléments de menu disponibles peuvent varier selon les sources vidéo connectées ou les réglages spécifiés. Les éléments de menu qui ne sont pas disponibles apparaîtront en grisé.

• Utilisez les touches flèches (▲/▼/◀/▶) sur le projecteur ou la télécommande pour vous déplacer dans les éléments du menu.
• Utilisez OK sur le projecteur ou la télécommande pour confirmer l'objet du menu sélectionné.

Pour basculer du menu OSD Avancé au menu OSD Base, voir la page 30.

Menu IMAGE

Sous-menu	Fonctions et descriptions
Mode Image	Sélectionne un mode d'image prédéfini le mieux adapté à votre environnement d'exploitation et au type d'image du signal d'entrée. Les modes d'image prédéfinis sont décrites ci-dessous: • Bright : Optimise la luminosité de l'image projetée. Ce mode est ajusté aux envennings ou une grande luminosité est requise, comme les pieces bien éclairées. • Vivid : Étant légèrement plus lumineux que le mode Cinema, il est approprié pour projeter les films dans les pieces avec un faisible niveau de luminière ambiente, p.ex. votre salon. • Cinema : Avec un équilibre optimal entre la saturation et la luminosité des couleurs et avec un niveau de luminosité faible, c'est le plus approprié pour appréciencer les films dans un environnement totalementASF comme ce serait le cas dans une salle de cinema). • Game : Ce mode est approprié pour projeter les yeux video dans les pieces avec un faisible niveau de luminière ambiente, p.ex. votre salon. • 3D : Optimisé pour faire ressortir les effets 3D lorsque vous regardez du contenu 3D. ©Ce mode n'est disponible que quand la fonction 3D est activée. • User I/User 2 : Rappelle les paramètres personnalisés. Voir Gestion mode utilis. pour plus de détails. La fonction est accessible avec la télécommande.
Gestion mode utilis.	©Les fonctions ne sont disponibles que lorsque Mode Image est défini sur User I ou User 2. • Charger param. De Vous permet d'ajuster manuellement un mode d'image prédéfini et en faire une option disponible sur la liste du mode d'image. 1. Aliez au menu IMAGE > Mode Image, Sélectionnez User I ou User 2. 2. Appuyez ↓ pour sélectionner Gestion mode utilis. 3. Sur la fenêtre Gestion mode utilis., Sélectionnez Charger param. De et appuyez OK. 4. Appuyez ↓ pour sélectionner le mode d'image proche de vos besoin. 5. Quand c'est fait, appuyez OK et BACK pour returner au menu IMAGE. 6. Appuyez ↓ pour sélectionner les autres sous-menus auxquels vous voulez apporter des modifications et utiliser ↓/▲ pour ajuster les valeurs. Les ajustements définissent le mode utilisé sélectionné. • Renom_modeUtil. Sélectionnez pour renomer les modes d'image personnalisés (User I ou User 2). 1. Aliez au menu IMAGE > Mode Image, Sélectionnez User I ou User 2. 2. Appuyez ↓ pour sélectionner Gestion mode utilis. 3. Sur la fenêtre Gestion mode utilis., Sélectionnez Renom.mode utilis. et appuyez OK. 4. Sur la fenêtre Renom_mode utilis., utilisez ▲/▼/▲/◆ pour sélectionner les caractères souhaités pour le mode sélectionné. 5. Quand c'est fait, appuyez OK et BACK pour quitter.
Luminosité	Ajuste la luminosité de l'image. Quand vous ajustez ce contrôle, les zones noires de l' image restent noires et les détails présents dans les zones sombres restent visibles. 30 50 70 La fonction est accessible avec la télécommande.
Contraste	Ajuste la gradation entre les zones sombres et claires de l' image. Àprous avoir ajusté la valeur de Luminosité, ajustez Contraste pour définir le niveau de blanc. 30 50 70 Plus la valeur est élevé, plus l' image est contrastée. La fonction est accessible avec la télécommande.
Couleur	Ajuste le niveau de saturation des couleurs (c'est-à-dire la quantité de chaque couleur dans une image video). Des réglage inférieurs donnant des couleurs moins saturaée ; avec un réglage sur la valeur minimale, l' image s'affiche en noir et blanc. Si le réglage est trop élevé, les couleurs de l' image seront trop vives, ce qui donna un aspect irréaliste à l' image.
Teinte	Ajuste les tons des couleurs rouge et verte de l' image. Plus la valeur est élevé, plus l' image tire vers le rouge. Plus la valeur est faible, plus l' image tire vers le vert.
Netteté	Ajustez pour rendre l' image plus nette ou plus floue. 4 7 12 Plus la valeur est élevé, plus l' image est nette. Plus la valeur est faible, plus l' image est floue. La fonction est accessible avec la télécommande.
Température des couleurs*	Les options disponibles pour les paramètres de température de couleurs* variant selon le signal d'entrée connecté. • Lampe d'origine : Avec la température des couleurs d'origine de la lampe et une luminosité plus élevé. Ce réglage est adapté aux environnementes où une grande luminosité est requise, comme la projection des images dans les pièces bien éclairées. • Chaud : Le blanc des images tire vers le rouge. • Normal : Préserve la couleur normale des blancs. • Froid : Le blanc des images tire vers le bleu. *A propos des températures des couleurs : Beaucoup de teintes sont considérées comme des blancs pour une multitude de raisons. La « température des couleurs » est un moyen courant de représentier la couleur blanche. Une couleur blanche avec une faisible température des couleurs semble titer vers le rouge. Par contre, une couleur blanche dont la température des couleurs est élevé tire davantage vers le bleu. La fonction est accessible avec la télécommande.
Alimentation de la lampe	Sélectionnez l'alimentation de la lampe du projecteur parmi les modes suivants. • Normal : Fournit la luminosité complète de la lampe. • Économique : Réduit le bruit de l'appareil et la consommation de la lampe de 30%. • SmartEco : Réduit le bruit de l'appareil et la consommation de la lampe de jusqu'à 70%. Si le mode Économique ou SmartEco est activé, l'émission lumineuse est réduite, ce qui creée des images plus sombres. Voir Réglage de Alimentation de la lampe pour des détails.
Avancé...	• Niveau noir Règle le niveau de gris de l'image sur 0 IRE ou 7,5 IRE. Le signal video en niveau de gris est mesuré en unités IRE. Dans certaines régions qui utilisent le standard TV NTSC, le niveau de gris est mesuré de 7,5 IRE (noir) à 100 IRE (blanc). Cependant dans d'autres régions qui utilisent des appareils PAL ou le standard NTSC japonais, le niveau de gris est mesuré de 0 IRE (noir) à 100 IRE (blanc). Il estuggéré de vérifier si la source d'entrée est 0 IRE ou 7,5 IRE, puis de sélectionner en fonction. • Sélection gamma Gamma se rapporte à la relation entre la source d'entrée et la luminosité d'image. • 1,6/1,8/2,0/2,1/BenQ : Sélectionnez ces valeurs en fonction de vos préférences. • 2,2/2,3 : Augmente la luminosité moyenne de l'image. Le meilleurchioir pour un environment éclairé, une salle de réunion ou un salon. • 2,4 : Le meilleurchioir pour afficher les films dans un environnement souvent. • 2,6/2,8 : Le meilleurchioir pour afficher les films composés principalement de scènes sombres. Forte luminosité Faible contraste 1,6 1,8 2,0 2,1 2,2 2,3 2,4 2,6 2,8 • Brilliant Color Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l'image. Elle permet une augmentation de luminosité de plus 50% dans les images en demi-teintes qui sont commun dans les scènes video et naturelles, pour que le projecteur reproduise les images en couleurs réalisistes et vraies. Si vous préférez des images avec cette qualité, sélectionnez Activ. La sélection de Désact. désactive Brilliant Color, et Température des couleurs devient en même temps inaccessible.

-Réglage fin température couleur

Permet d'ajuster manuellement les modes de température de couleur prédéfinis.

1. Appuyez OK pour afficher la fenêtre Réglage fin température couleur. 2. Appuyez △ / ▽ pour sélectionner les éléments auxquels vous voulez apporter des modifications et utiliser △ / ▹ pour ajuster les valeurs.

• Gain rouge/Gain vert/Gain bleu : Ajuste le niveau de contraste des rouges, verts et bleus.
• Décalage rouge/Décalage vert/Décalage bleu : Ajuste le niveau de luminosité des rouges, verts et bleus.
• Quand c'est fait, appuyez BACK pour enregistrer vos modifications et quitter.

La fonction est accessible avec la télécommande.

Gestion des couleurs

Dans la plupart des installations, la gestion des couleurs n'est pas nécessaire, telles que dans une salle de classe, une salle de réunion ou dans les situations où les lumières restent allumées, ou lorsque les fenêtres laissent rentrer la lumière dans la pièce.

La gestion des couleurs ne devrait être considérée que dans les installations permanentes avec des niveaux d’éclairage contrôlés, telles que les salles de conseil, les amphithéâtres ou les salles de cinéma à la maison. La gestion des couleurs fournit un ajustement précis des couleurs pour permettre une meilleure reproduction des couleurs.

Une gestion des couleurs appropriée peut être obtenue dans des conditions d'affichage contrôlées et reproductibles. Utilisez un colorimètre (appareil de mesure de la coloration) et fournissez un groupe d'images source appropriées pour mesurer la reproduction des couleurs. Ces outils ne sont pas fournis avec le projecteur. Cependant, le vendeur de votre projecteur devrait pouvoir vous guider ou vous envoyer un installateur professionnel expérimenté.

La fonction Gestion des couleurs fournit six groupes de couleurs (RVBCMJ) à ajuster. Vous pouvez sélectionner l'un d'eux pour ajuster sa gamme de couleurs et sa saturation.

1. Appuyez OK pour afficher la fenêtre Gestion des couleurs. 2. Sélectionnez Couleur primaire et utilisez / pour sélectionner une couleur parmi Rouge, Vert, Bleu, Cyan, Magenta et Jaune. 3. Appuyez pour désigner Nuance et appuyez sur / pour sélectionner sa plage. Une augmentation des valeurs donnera des couleurs composées d'une plus grande proportion des deux couleurs adjacentes.

L'illustration montre l'interrelation des couleurs.

Par exemple, si vous sélectionnez Rouge et régalez sa valeur sur 0, seul le rouge pur est sélectionné.

Augmenter ses valeurs inclura à la fois le rouge proche du jaune et le rouge proche du magenta.

Avancé...

4. Appuyez▼ pour sélectionner Saturation* et utilisez «/» pour ajuster ses valeurs. Chaque ajustement apporté se reflète immédiatement dans l'image. Par exemple, si vous sélectionné Rouge et réglez sa valeur sur 0, seule la saturation du rouge pur sera affectée. 5. Appuyez▼ pour sélectionner Gain et utilisez «/» pour ajuster ses valeurs. Le niveau de contraste de la valeur primaire sélectionnée est affecté. Chaque ajustement apporté se reflète immédiatement dans l'image. 6. Répétez les étapes 2 à 5 jusqu'à avoir effectué tous les ajustements souhaités. 7. Quand c'est fait, appuyez BACK pour enregistrer vos modifications et quitter. *À propos de la saturation C'est la quantité de cette couleur dans une image video. Une valeur inférieure donne des couleurs moins saturaées ; une valeur de « 0 » supprime cette couleur complètement de l'image. Si la saturation est trop élevé, cette couleur sera trop vivie et irréaliste. La fonction est accessible avec la télécommande. • Réduction du bruit Réduit le bruit électrique de l'image causé par différents lecteurs média. Plus la valeur est élevé, plus le bruit est faible. • Mode film Améliore la qualité de l'image lors de la projection d'une image composite depuis un film sur DVD ou disque Blu-ray. Le réglage Désact. désactive la fonction.

Réinit. mode image actuel

Tous les ajustements que vous avez apportés au Mode Image sélectionné (y compris les modes prédéfinis, User 1 et User 2) returnent aux valeurs par défaut. 1. Appuyez OK. Le message de confirmation s'affiche. 2. Utilisez «/» pour sélectionner Réinit. et appuyez OK. Le mode d'image returne aux régliages par défaut. 3. Répétez les étapes 1 et 2 si vous souhaitez réinitialiser d'autres modes d'image.

Menu config audio

Sous-menu	Fonctions et descriptions
Mode son	• Mode effet La fonction Mode son utilise la technologie d'amélioration du son MaxxAudio, qui intègre les algorithms de vagues pour offrir de superbes effets de basses et d'augus et vous donner une expérience audio cinématographique immersive. Les modes son prédéfinis suivants sont fournis : Standard, Cinéma, Musiq, Sport, Jeux et Utilisateur. Le mode Utilisateur permet de personnelier les paramètres de son. Lors de la sélection du mode Utilisateur, vous pouze apporder des ajustements avec la fonction EQUtil. • Si la fonction Muet est activée, ajuster Mode son désactivera la fonction Muet. • EQutil Délectionnez les bandes de fréquence souhaitées (100 Hz, 300 Hz, 1k Hz, 3k Hz et 10k Hz) pour ajuster les niveaux selon votre préférence. Les régles apportés ici définissent le mode Utilisateur.
Muet	Déselectionnez Activ. pour désactiver temporairement le haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio. Pour restaurer l'audio, sélectionnez Désact. • La fonction est accessible avec la télécommande.
Volume	Ajuste le volume du haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio. • Si la fonction Muet est activée, ajuster Muet désactivera la fonction Muet. • La fonction est accessible avec la télécommande.
Bip de mise sous/hors tension	Définit le bip pour le projecteur sur Activ. ou Désact. • Le Bip de mise sous/hors tension peut uniquement être ajusté ici. La désactivation du son ou l'ajustement du niveau sonore n'a pas d'effet sur le Bip de mise sous/hors tension.
Réinit réglage audio	Tous les ajustements que vous avez apportés sous le menu Config audio retournent aux valeurs par défaut.

Menu affichage

Sous-menu	Fonctions et descriptions
Rapport H/L	La résolution native de ce projeteur est dans un format 16:9. Cependant, vous pouvez utiliser cette fonction pour afficher l'image projetée dans un format différent.Dans les illustrations suivantes, les parties noires correspondant aux zones inactives et les parties blanches aux zones actives.• AutoImage 15:94:3Image 4:316:9Image 16:9LargeImage 4:3Boîte aux lettresMet une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 4:3.Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 16:9.Etire une image dans une direction horizontalie pour l'adapter à la largeur de l'écran. Cela ne modifie pas la hauteur d'une image.Met une image à l'échelle pour qu'elle soit adaptée à la résolution native dans sa largeur horizontale et redimensionne la hauteur de l'image au 3/4 de la largeur de projection. Cela rend une image plus grande que la hauteur de l'écran. Les bords supérieur et inférieur de l'image affichée sont rognés. Cela est approprié pour les films produits au format boîte aux lettres (avec des barres noires en haut et bas).
Couleur du support	Activez cette fonction pour aider à corriger la couleur de l'image projetée si le support de projection n'est pas blanc. Vous pouze désirir une couleur similaire à celle de la surface de projection dans ces options : Jaune clair, Rose, Vert clair ou Bleu.
Position image	Affiche la fenêtre Position image. Vous pouze utiliser les touches flèches de direction sur le projeteur ou la télécommande pour ajuster la position de l'image projetée.Les valeurs indiquées dans la partie inférieure de la fenêtre changent à chaque fois que vous appuyez une touche.Cette fonction n'est disponible que lorsque le signal PC est sélectionné.
Réglage hors balayage	Cache la mauvaise qualité d'image dans les quatre coins. Plus la valeur est importante plus grande est la partie de l'image cachée, l'écran restant rempli et précis géométriquement. Régler sur 0 signifie que l'image est affichée à 100%.
Réglage PC et composantes YPbPr	• Taille H Ajuste la largeur horizontal de l'image. • Cette fonction n'est disponible que lorsque le signal Component ou PC est sélectionné. • Phase Ajuste la phase de l'horloge pour réduire la distorsion de l'image. • Cette fonction n'est disponible que lorsque le signal Component ou PC est sélectionné. • Auto Ajuste la phase et la fréquence automatiquement. • Cette fonction n'est disponible que lorsque le signal PC est sélectionné.
3D	Ce projecteur prend en charge la lecture de contenu en trois dimensions (3D) transféré via vos apparèils videoe compatibles 3D, tels que les consoles PlayStation (avec disques de jeu 3D), lecteurs Blu-ray 3D (avec disques Blu-ray 3D), téléviseurs 3D (avec chaîne 3D), et ainsi de suite. Àprous avoir connecté les apparèils videoe 3D au projecteur, portez les lunettes 3D BenQ et assurez-vous qu'elle sont allumées pour visionner le contenu 3D. • Lorsque vous regardez du contenu 3D : • L'image peut sembler déplaced, cependant, ce n'est pas un dysfonctionnement du produit. • Faite des pauses appropriées lorsque vous regardez du contenu 3D. • Arrêtez de regarder le contenu 3D si vous ressentez de la fatigue ou un inconfort. • Gardez une distance à l'écran d'environ trois fois la hauteur effective de l'écran lorsque vous regardez du contenu 3D. • Les enfants et les personnes ayant des antécédents d'hypersensibilité à la lumière, des problèmes cardiaques, ou toute autre condition Médicale existante devraient s'abstenir de regarder du contenu 3D. Les fonctions suivantes permettent d'améliorer votre experience 3D. • Mode 3D Le réglage par défaut est Auto et le projecteur désits automatiquement un format 3D approprié lors de la détention du contenu 3D. Si le projecteur ne peut pas reconnaître le format 3D, choisissez manuellement un mode 3D selon votre préférence. • Quand cette fonction est activée : • le niveau de luminosité de l'image projetée diminue; • le Mode Image ne peut pas être ajusté; • le Trapèze vertical ne peut être ajusté qu'avac des degrés limités. • Inver. sync 3D Quand votre image 3D est déformée, activez cette fonction pour permuter l'image pour l'ceil gauche et l'ceil droit pour une expérience 3D plus comfortable. • Ces fonctions sont accessibles avec la télécommande.

Menu CONFIG. SYSTÈME : de base

Sous-menu	Fonctions et descriptions
Langue	Définit la langue des menus à l'écran (OSD).
Couleur de fond	Définit la couleur de fond quand le projecteur ne recoit pas de signal.
Écran de veille	Permet de sélectionner le logo qui s'affiche lors de la phase de démarriage du projecteur. Vous pouvez désir entre écran logo BenQ, écran Bleu ou écran Noir.
Pos. du projecteur	Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l'associer à un ou plusieurs miroirs. Voir Choix de l'emplacement pour des détails.
Arrêt auto.	Empêche une projection non nécessaire lorsqu'aucun signal n'est détecté pendant longtemps. Voir Réglage de Arrêt auto. pour des détails.
Mise sous tension directe	Quand la fonction est définie sur Activ., le projecteur s'allumera automatiquement lorsqu'il est alimenté par le cable d'alimentation. Quand la fonction est définie sur Désact., vousdezvez allumer le projecteur en appuyant sur le projecteur ou sur la télécommande.
Réglages des menus	• Type menu Bascule au menu OSD Base. • Position des menus Définit la position du menu OSD. • Durée aff. des menus Déterminé le temps d'accente avant la désactivation du menu OSD lorsque vous n'actionnez aucune touche. • Message de rappel vide Définit si le message de rappel est affché par le projecteur pendant que l'imagedest masquée.
Renom.source	Renomme la source d'entrée actuelle à votre nom souhaité. Sur la fenêtre Renom.source, utilisez ▲/▼/▲/▶ pour définiir les caractères souhaités pour la source sélectionnée. Quand c'est fait, appuyez OK pour enregistrer les modifications.
Source auto	Déterminé si le projecteur détecte automatiquement les sources d'entrée. Sélectionnez Activ. pour permettre au projecteur de rechercher les sources d'entrée jusqu'à obtention d'un signal. Si cette fonction est définié sur Désact., le projecteur sélectionnera laforthème source d'entrée utilisée.

Menu CONFIG. SYSTÈME : avancée

Sous-menu	Fonctions et descriptions
Param. lampe	• Réinit cpt lampe Activez cette fonction seulement après qu'une nouvelle lampe est installée. Quand vous sélectionnez Réinit., un message « Réinitialisation réussie » s'affiche pour indiquer que le compteur de la lampe a été réinitialisé à « 0 » • Compteur de la lampe Sélectionné pour connaître la durée d'utilisation de la lampe (en heures) qui est calculée automatiquement par le compteur horsaire intégré. (Equivalent) heures lampe totales = 2,0 x (heures d'utilisation en mode Normal) + 1,4 x (heures d'utilisation en mode Économique) + 1,0 x (heures d'utilisation en mode SmartEco)
Paramètres HDMI	• Format HDMI Sélectionné un type de source d'entrée pour le signal HDMI. Vous pouvez également scélectionner manually le type de source. De différents types de source transmettent des standards différents pour le niveau de luminosité. Format HDMI n'est disponible que lorsque le signal HDMI est sélectionné. • CEC Lorsque vous vous connectez un apparéil compatible HDMI CEC à votre projecteur avec un cable HDMI, allumer l' apparéil compatible HDMI CEC allume automatiquement le projecteur, tandis qu'éteindre le projecteur étant automatiquement l' apparéil compatible HDMI CEC.
Débit en bauds	Sélectionné un taux en baud qui est identique avec celui de votre ordinateur pour pouvoir connecter le compteur avec un cable RS-232 approprié etmettre à jour ou télécharger le micrologiciel du projecteur. Cette fonction est destinée aux techniciens de service qualifiés.
Motif de test	Activez cette fonction pour afficher le motif grille de test qui vous aide à ajuster la taille et la mise au point de l'image pour vérifier que l'image projetée n'a pas de distorsion.
Sous-titrage	• Activer Ss-tit. code Activez la fonction en scélectionnant Activ. lorsque le signal d'entrée scélectionné comporte du sous-titrage*. *A propos du sous-titrage Un affichage à l'écran du dialogue, des commentaires et des effets sonores des émissions de télévision et vidés qui sont sous-titrées. • Version Ss-tit. Sélectionné le mode de sous-titrage préfééré. Pour afficher le sous-titrage, scélectionné SS-T1, SS-T2, SS-T3 ou SS-T4 (SS-T1 affiche le sous-titrage dans la langue principale de votre région).
Refroidissement rapide	Sélectionné Activ. pour raccourcir le temps de refroidissement du projecteur d'une durée normale de 90 secondes à environ 15 secondes.
Mode Haute altitude	Ce mode est l'utilisation du projecteur dans des environnement à températures élevées ou en haute altitude. Activez la fonction lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température ambiente entre 0°C et 30°C. N'utilise pas cette fonction si votre altitude est entre 0 m et 1500 m et la température ambiente est entre 0°C et 35°C. Si vous activez ce mode dans cette condition, le projecteur sera trop refroidi. Si vous sélectionnez Mode Haute altitude, le niveau de bruit de fonctionnement peut être plus élevé en raison de la vitesse de ventilation nécessaire pour améliorer le système de refroidissement et les performances du projecteur. Si vous utilisez votre projecteur dans des conditions extrêmes autres que celles mentionnées ci-dessus, il est possible que celui-ci s'éteigne automatiquement afin d'éviter une surchauffe. Dans ce cas, vous pouvez résoudre le problème en sélectionnant Mode Haute altitude. Cependant, il n'est pas garantie que le projecteur fonctionne correctement dans tous les environnementés difficiles ou extrêmes.
Mot de passer	À des fins de sécurité et pour empêcher toute utilisation non autorisée, vous pouze configurer une sécurité par mot de passer pour le projecteur. Voir Utilisation de la fonction de mot de passer pour des détails. • Modifier MP Vous serez invite à entraîr le mot de passer avant de pouvoir le modifier. • Verrou alimentation Permet de restreindre l'utilisation du projecteur aux personnes connaissant le mot de passer.
Verrouillage des touches	Avec le verrouillage des touches du projecteur, vous pouze éviter que les régles de votre projecteur soient modifiés accidentellement (par des enfants, par exemple). Quand vous sélectionnez Activ. pour activer cette fonction, aucune touche de contrôle sur le projecteur ne fonctionnera, à l'exception de ALIMENTATION. Pour déverrouiller les touches, maintenez enforcé > sur le projecteur pendant 3 secondes.
Voyant diode	Quand vous sélectionnez Activ., tous les voyants à diode sur le projecteur fonctionnell normalement. Voir Voyants pour plus de détails. Quand vous sélectionnez Désact., les voyageurs à diode (POWER, TEMP, LAMP) sont étée� après que vous allumez le projecteur et l'écran d'accueil s'affiche. Cependant, si le projecteur ne fonctionne pas correctement, les voyageurs à diode s'allument ou clignotent pour vous rappeler qu'un problème peut se produit. Voir également Voyants pour plus de détails.
Rétablit tous les param.	Rétablit les paramètres par défaut. Le type de menu OSD returnera au menu OSD Base. Les régles suivants sont conservés : Trapèze, Langue, Pos. du projecteur, Réinit cpt lampe, Mode Haute altitude, Mot de passer, Verrouillage des touches et ISF.
ISF	Le menu ISF calibration est protégé par mot de passer et seulement accessible par des calibreurs ISF agrés. La ISF (Imaging Science Foundation) a développé des standards reconnus par l'industrie, produits avec soin pour une performance video optimale et a mis en place un programme de formation pour les techniciens et les installateurs pour utiliser ces standards pour obtenir une qualité d'image optimale des péripèresiques d'affichage video BenQ. Nous recommendons donc que la configuration et le calibrage soit effectués par un technicien d'installation certifié ISF. Pour plus d'informations, veuillez visiter www.imagingscience.com ou contactez le revendeur chez lequel vous avez achété le projecteur.

Menu information

Sous-menu	Fonctions et descriptions
Source	Affiche la source actuelle du signal.
Mode Image	Affiche le mode d'image actuel sous le menu IMAGE.
Résolution	Affiche la résolution native de la source d'entrée.
Système de couleurs	Affiche le format du systèmevides.
Durée utilisation lampe	Affiche le nombre d'heures d'utilisation de la lampe.
Format 3D	Affiche le mode 3D actuel. Seulement disponible quand Mode 3D est activé.
Version micrologiciel	Affiche la version de micrologiciel de votre projecteur.

Des informations ne sont données que lorsque certaines sources d'entrée sont utilisées.

Structure du menu OSD avancé

3 Les menus OSD variant selon le type de signal sélectionné.

Menu principal	Sous-menu		Options
IMAGE	Mode Image	Bright/Vivid/Cinema/Game/User 1/User 2/3D/ISF Night/ISF Day
	Gestion mode util.	Charger param. De
		Renom_mode util.
	Luminosite		0-100
	Contraste		0-100
	Couleur		0-100
	Teinte		0-100
	Netteté		0-15
	Température des couleurs		Normal/Froid/Lampe d'origine/Chaud
	Alimentation de la lampe		Normal/Economique/SmartEco
	Avancé...	Niveau noir	0 IRE/7,5 IRE
		Sélection gamma	1,6/1,8/2,0/2,1/2,2/2,3/2,4/2,6/2,8/BenQ
		Brilliant Color	Activ./Désact.
		Réglage fin température couleur	Gain rouge/Gain vert/Gain bleu/Décalage rouge/Décalage vert/Décalage bleu
		Gestion des couleurs	Couleur primaire/Nuance/Saturation/Gain
		Réduction du bruit	0-31
		Mode film	Activ./Désact.
	Réinit. mode image actuel		Réinit./Annul.
Config audio	Mode son	Mode effet	Standard/Cinéma/Musiq/Jeux/Sport/Utilisateur
		EQutil	100 Hz/300 Hz/1k Hz/3k Hz/10k Hz
	Muet		Activ./Désact.
	Volume		0-20
	Bip de mise sous/hors tension		Activ./Désact.
	Réinit réglage audio		Réinit./Annul.
Affichage	Rapport H/L		Auto/4:3/16:9/Large/Boîte aux lettres
	Couleur du support		Désact./Jaune clair/Rose/Vert clair/Bleu
	Position image
	Réglage hors balayage		0/1/2/3
	Réglage PC et composantes YPbPr	Taille H
		Phase
		Auto
	3D	Mode 3D	Auto/3D Dés/Trame séquentiel./Combi trame/Haut-bas/Côte-à-côte
		Inver. sync 3D	Inver.
CONFIG.SYSTÈME : de base	Langue		English/ français/Deutsch Italien / Espanol / Páscny 繁體中文/简体中文/日本語/韓国어/ Svenska/Nederland/Südkorea/ Čeština/Portuguès/„钅“ / Polski Magyar/Hratski/România/ Norsk/Dansk/Bulgariapskii/Suomi/ Indonesian/Estonia/Kärga/„лесьду“ / ハーニルデ
	Couleur de fond		Noir/Bleu/Violet
	Écran de veille		BenQ/Noir/Bleu
	Pos. du projeteur		Avant/Plafond avant/Arrière/Plafond arr.
	Arrêt auto.		Déactiver/5 min/10 min/15 min/20 min/25 min/30 min
	Mise sous tension directe		Activ./Désact.
	Réglages des menus	Type menu	Base/Avancé
		Position des menus	Centre/coin sup. gauche/coin sup. droit/coin inf. droit/coin inf. gauche
		Durée aff. des menus	5 sec/10 sec/15 sec/20 sec/25 sec/30 sec/Tj allumé
		Message de rappel vide	Activ./Désact.
	Renom.source
	Source auto		Activ./Désact.
CONFIG.SYSTÈME : avancée	Param. lampe	Réinit cpt lampe	Réinit./Annul.
		Compteur de la lampe
	Paramètres HDMI	Format HDMI	Auto/Signal PC/Signal vidéo
		CEC	Activ./Désact.
	Débit en bauds		9600/14400/19200/38400/57600/115200
	Motif de test		Activ./Désact.
	Sous-titrage	Activer Ss-tit. codé	Activ./Désact.
		Version Ss-tit.	SS-T1/SS-T2/SS-T3/SS-T4
	Refroidissement rapide		Activ./Désact.
	Mode Haute altitude		Activ./Désact.
	Mot de passage	Modifier MP
		Verrou alimentation	Activ./Désact. (saisie mot de passage actuel)
	Verrouillage des touches		Activ./Désact.
	Voyant diode		Activ./Désact.
	Rétablit tous les param.		Réinit./Annul.
	ISF		(saisie mot de passage)
Information	Source
	Mode Image
	Résolution
	Système de couleurs
	Durée utilisation lampe
	Format 3D
	Version micrologiciel

Entretien du projecteur

Votre projecteur ne nécessite que peu d'entretien. La seule chose à laquelle vous devez veiller est la propreté de l'objectif.

La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur ou le centre de service à la clientèle local si le projecteur ne fonctionne pas comme prévu.

Nettoyage de l'objet

Nettoyez l'objet dès que vous remarquez que sa surface est sale ou poussiéreuse.

Avant de nettoyer une partie quelconque du projecteur, mettez-le hors tension (voir Arrêt du projecteur), débranchez le câble d'alimentation et laissez-le refroidir complètement.

Utilisez une bombe d'air comprimé pour ôter la poussière. - Si l'objectif est sale, utilisez du papier pour objectif ou humidifiez un chiffon doux de produit nettoyant pour objectif et frottez légèrement la surface. N'utilisez jamais d'éponge abrasive, de nettoyant alcalin ou acide, de poudre à récurer ou de solvants volatils, comme alcohol, benzène, diluant ou insecticide. L'utilisation de tels produits ou le contact prolongé avec des matériaux en caoutchouc ou vinyle peut endommager la surface du projecteur et la matière du boîtier.

Ne touchez jamais la lentille avec vos doigts et n'utilisez jamais de matériaux abrasifs. Même les serviettes en papier peuvent endommager la surface de l'objectif. Utilisez uniquement une brosse photographique appropriée, un chiffon doux et une solution nettoyante. N'essayez pas de nettoyer l'objectif lorsque le projecteur est allumé ou encore chaud après une utilisation.

Nettoyage du boîtier du projecteur

Avant de nettoyer une partie quelconque du projecteur, mettez-le hors tension (voir Arrêt du projecteur), débranchez le câble d'alimentation et laissez-le refroidir complètement.

Pour ôter la poussière ou la saleté, utilisez un chiffon sec et doux, sans peluche. Pour ôter les taches tenaces, humidifiez un chiffon doux à l'aide d'eau et d'un detergent neutre. Ensuite, frottez le boitier.

À éviter : cire, alcool, benzène, dissolvant ou tout autre détergent chimique. Ces produits pourraient endommager le boîtier.

Entreposage du projecteur

Pour entreposer le projecteur pour une longue durée : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

Assurez-vous que la température et l'humidité de l'emplacement d'entreposage sont conformes aux valeurs recommandées pour l'appareil. Reportez-vous à Caracteristiques ou consultez votre revendeur sur la plage. - Rentrez les pieds de réglage. - Retirez les piles de la télécommande. - Placez le projecteur dans son emballage d'origine ou équivalent.

Transport du projecteur

Pour le transport du projecteur, il est recommandé d'utiliser l'emballage d'origine ou un emballage équivalent.

Familiarisation avec les heures de la lampe

Lorsque le projecteur fonctionne, la durée d'utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré.

Equivalent heures lampe totales = 2,0 × (heures d'utilisation en mode Normal) + 1,4 \times (heures d'utilisation en mode Economique) + 1,0 \times (heures d'utilisation en mode SmartEco).

Pour obtenir les informations d'heures de la lampe :

1. Appuyez MENU puis utilisez les touches flèches (▲/▼/▲) pour aller à Information (quand dans le menu OSD Base) ou Réglages > Information (quand dans le menu OSD Avancé).
2. L'information Durée utilisation lampe s'affiche.
3. Appuyez BACK pour quitter.

I. Sous le menu OSD Avancé, appuyez MENU puis utilisez les touches flèches (▲/▲/▼) pour aller à CONFIG. SYSTÉME : avancée > Param. lampe. 2. Appuyez OK pour afficher la fenêtre Param. lampe. 3. Utilisez pour sélectionner Compteur de la lampe et appuyez OK, les informations Compteur de la lampe s'affichent. 4. Appuyez BACK pour quitter.

Augmenter la durée de vie de la lampe

La lampe de projection est un consommable. Pour avoir une durée de vie de la lampe aussi longue que possible, vous pouvez effectuer les réglages suivants via le menu OSD Avancé.

Pour accéder au menu OSD Avancé, voir 30 pour des détails.

Réglage de l'alimentation de la lampe

Régler le projecteur en mode Économique ou SmartEco étend la durée de vie de la lampe.

Mode lampe	Description
Normal	Luminosité de lampe 100%
Économique	Économise la consommation d'énergie de la lampe de 30%
SmartEco	Économise la consommation d'énergie de la lampe jusqu'à 70% en fonction du niveau de luminosité du contenu

L'utilisation du mode Économique réduit le bruit de l'appareil et sa consommation de 30%. L'utilisation du mode SmartEco réduit le bruit de l'appareil et la consommation de la lampe de jusqu'à 70%. Si le mode Économique ou SmartEco est activé, l'émission lumineuse est réduite, ce qui crée des images plus sombres.

1. Sous le menu OSD Avancé, allez au menu IMAGE > Alimentation de la lampe. 2. Appuyez OK pour afficher la fenêtre Alimentation de la lampe. 3. Appuyez △ / ▽ pour aller au mode souhaité et appuyez OK pour enregistrer vos modifications et quitter.

Réglage de l'arrêt auto.

Cette fonction permet au projecteur de s'éteindre automatiquement si aucune source d'entrée n'est détectée après un certain temps.

Sous le menu OSD Avancé, allez au menu CONFIG. SYSTème : de base > Arrêt auto. 2. Appuyez / pour sélectionner une période. Si les délais prédéfinis ne sont pas adaptés à votre présentation, sélectionnez Désactiver et le projecteur ne s'éteindra pas automatiquement pendant une certaine période. 3. Quand c'est fait, appuyez BACK pour enregistrer vos modifications et quitter.

Quand remplacer la lampe

Lorsque le voyant de la lampe est rouge ou qu'un message conseillant de remplacer la lampe s'affiche, installez une nouvelle lampe ou consultez votre revendeur. L'utilisation d'une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voir une Explosion. Allez sur http://www.BenQ.com pour savoir comment acheter une lampe de rechange.

Lorsque la lampe est trop chaude, le voyant de la lampe (LAMP) et le voyant d'avissement de surchauffe (TEMP) s'allument. Éteignez le projecteur et laissez-le refroidir pendant 45 minutes. Si le voyant LAMP ou TEMP reste allumé à la mise sous tension du projecteur, consultez votre revendeur. Voir Voyants pour des détails.

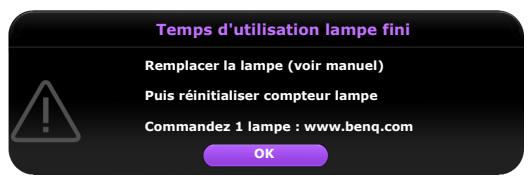

Remplacez la lampe quand les messages d'avertissement de la lampe suivants apparaissent.

Les illustrations présentent les exemples de messages que vous verrez sous le menu Base. Ils sont à titre indicatif uniquement et peuvent différer de l'apparence réelle et du type de menu que vous avez sélectionné.

Statut	Message
Pour un résultat optimal, installez une nouvelle lampe. Si le projecteur fonctionne généralement en mode Économique (voir Familiarisation avec les heures de la lampe), il peut continuer à fonctionner jusqu'à ce que l'advertissement de lampe suivant apparaisse. Appuyez OK pour ignorer le message.	Commandez nouvelle lampe Lampe>XXXX heures Commandez 1 lampe: www.benq.com OK
Nous conseillons fortement de replacer la lampe à ce moment. La lampe est un consommable. La luminosité de la lampe diminue sur la durée. Ce phénomène est tout à fait normal. La lampe peut être replacée dès que vous remarquez une diminution significative de la luminosité. Appuyez OK pour ignorer le message.	Remplacer lampe bientôt Lampe>XXXX heures Commandez 1 lampe: www.benq.com OK
	Remplacer lampe maintainant Lampe>XXXX heures Commandez 1 lampe: www.benq.com Temps d'utilisation lampe dépasse OK

La lampe DOIT être remplacée pour que le projecteur puisse fonctionner correctement.

Appuyez OK pour ignorer le message.

« XXXX » affichés dans le message ci-dessus sont des chiffres qui varient en fonction des différents modèles.

Remplacement de la lampe

Pour éviter tout risque d'électrocution, éteignez toujours le projecteur et débranchez le câble d'alimentation avant de procéder au remplacement de la lampe. Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe. Pour éviter de vous blesser les doigts et d'endommager les composants internes, procédez avec précaution lors du retrait des débris de verre de la lampe. Pour éviter de vous blesser les doigts et/ou de détériorer la qualité de l'image en touchant la lentille, évitez de toucher le compartiment vide une fois la lampe retirée. - Cette lampe contient du mercure. Éliminez la lampe conformément aux réglementations locales relatives à l'élimination des déchets dangereux. Pour assurer une performance optimale du projecteur, il est recommandé d'acheter une lampe de projecteur certifiée pour remplacer la lampe. Si le remplacement de la lampe est effectué lorsque le projecteur est fixé à l'envers au plafond, assurez-vous que personne n'est au-dessous de la douille de la lampe pour éviter des blessures ou dommages aux yeux du fait d'une lampe cassée. Assurez une belle ventilation lorsque vous manipulez les lampes cassées. Nous vous recommandons de porter un masque, des lunettes de protection ou un écran facial et des vêtements de protection tels que des gants.

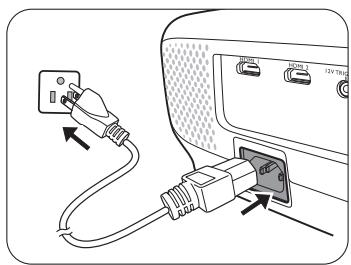

Éteignez le projecteur et débranchez-le de la prise secteur. Si la lampe est chaude, laissez-la refroidir pendant 45 minutes pour éviter de vous brûler.

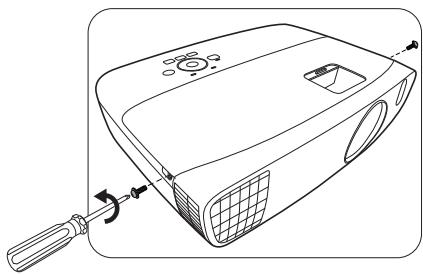

1. Desserrez les vis qui fixent le couvercle de la lampe sur le haut du projecteur jusqu'à ce que le couvercle de la lampe se desserre.

1. Retirez le couvercle de la lampe du projecteur.
2. Confirmer la position du film de protection de la lampe pour placer un nouveau film sur la même position plus tard, puis retirez et jetez le film de protection de la lampe.

• Refermez toujours le couvercle de la lampe avant de mettre l'appareil sous tension.
• N'introduisez pas vos doigts entre la lampe et le projecteur car les bords acérés à l'intérieur du projecteur pourrait vous blesser.

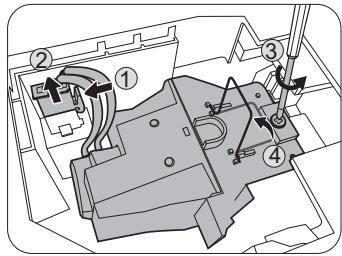

1. Débranchez le connecteur de la lampe du projecteur comme illustré.
2. Desserrer la vis qui tient la lampe en place.
3. Levez la poignée de sorte qu'elle soit placée verticalement.

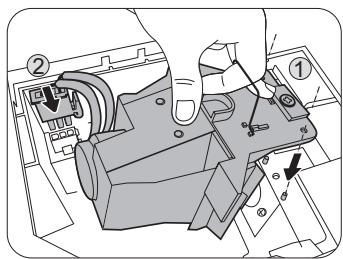

1. Tirez doucement sur la poignée pour retirer la lampe du projecteur.
2. Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur.
3. Conservez la lampe hors de portée des enfants et à l'écart de tout risque d'éclaboussure d'eau et de toute source inflammable.
4. N'introduisez pas vos mains à l'intérieur du projecteur après avoir retiré la lampe. Vous risqueriez de toucher des composants optiques du boîtier et du même coup de provoquer une irrégularité des couleurs ou une distorsion de l'image projetée.

1. Comme indiqué sur l'illustration, abaissez la nouvelle lampe.
2. Reconnectez le connecteur de la lampe.

1. Serrez la vis qui tient la lampe en place. 2. Assurez-vous que la poignée est correctement remise en place de manière horizontale.

• Des vis mal serrées peuvent être à l'origine d'une mauvaise connexion, susceptible d'entraîner des dysfonctionnements au niveau du projecteur.
• Ne serrez pas la vis excessivement.

1. Replacez le couvercle de la lampe sur le projecteur.

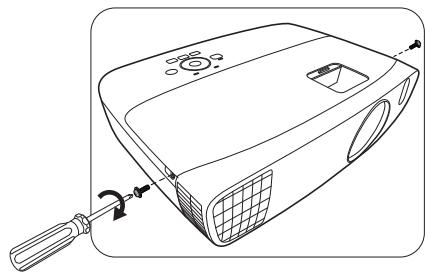

1. Serrez les vis qui fixent le couvercle de la lampe.
2. îner des dysfonctionnements au niveau du projecteur.
3. Ne serrez pas la vis excessivement.

1. Connectez l'alimentation et redémarrez le projecteur.

1. Après l'affichage du logo de démarrage, réinitialisez le compteur de la lampe via le menu OSD.
2. Sous le menu OSD Avancé, allez à CONFIG. SYSTÉME : avancée > Param. lampe > Réinit cpt lampe, et sélectionnez Réinit.
3. Sous le menu OSD Base, si aucun signal n'est connecté au projecteur, allez à Réinit cpt lampe et sélectionnez Réinit. Si des signaux sont connectés, allez à Réglages > Réinit cpt lampe, et sélectionnez Réinit.

Ne le réinitialisez pas si la lampe n'est pas nouvelle ou si elle n'a pas été remplacée ; cela présente des risques de dommages.

Un message « Réinitialisation russe » s'affiche pour indiquer que le compteur de la lampe a été réinitialisé à « 0 »

Voyants

Trois voyants indiquent l'état du projecteur. Consultez les informations suivantes sur les voyants. En cas de problème, éteignez le projecteur et contactez votre revendeur.

Light			État et description
POWER	TEMP	LAMP
Événements - alimentation
Orange	Désact.	Désact.	Mode veille
Vert Clignotant	Désact.	Désact.	Mise en marche
Vert	Désact.	Désact.	Fonctionnement normal
Orange Clignotant	Désact.	Désact.	Refroidissement de mise hors tension normale
Rouge	Rouge	Rouge	Téléchargement
Vert	Désact.	Rouge	Échec de démarriage CW
Rouge	Désact.	Rouge	Échec de réinitialisation de l'interpolateur
Vert	Désact.	Désact.	Déverminage ACTIVÉ
Vert	Vert	Vert	Déverminage DÉSACTIVÉ
Événements - lampe
Désact.	Désact.	Rouge	Erreur de lampe I en fonctionnement normal
Désact.	Désact.	Orange Clignotant	Lampe non allumée
Événements thermiques
Rouge	Rouge	Désact.	Erreur de ventilateur 1 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)
Rouge	Rouge Clignotant	Désact.	Erreur de ventilateur 2 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)
Rouge	Vert	Désact.	Erreur de ventilateur 3 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)
Rouge	Vert Clignotant	Désact.	Erreur de ventilateur 4 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)
Rouge Clignotant	Rouge	Désact.	Erreur de ventilateur 5 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)
Rouge Clignotant	Rouge Clignotant	Désact.	Erreur de ventilateur 6 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)
Rouge Clignotant	Vert	Désact.	Erreur de ventilateur 7 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)
Rouge Clignotant	Vert Clignotant	Désact.	Erreur de ventilateur 8 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)
Vert	Rouge	Désact.	Erreur de température I (température au-dessus de la limite)
Vert	Rouge Clignotant	Désact.	Erreur de capteur thermique I ouvert
Vert	Vert	Désact.	Erreur de capteur thermique I court-circuité
Vert	Vert Clignotant	Désact.	Erreur de connexion IC thermique #1 I2C
Vert Clignotant	Rouge	Désact.	Erreur de température 2 (température au-dessus de la limite)
Vert Clignotant	Rouge Clignotant	Désact.	Erreur de capteur thermique 2 ouvert
Vert Clignotant	Vert	Désact.	Erreur de capteur thermique 2 court-circuité
Vert Clignotant	Vert Clignotant	Désact.	Erreur de connexion IC thermique #2 I2C

Dépannage

Problème	Origine	Solution
Le projecteur ne s'allume pas.	Le cordon d'alimentation n'almente pas l'appareil en électricité.	Branchez le cordon d'alimentation dans la prise secteur située à l'arrière du projecteur et branche-ile dans la prise secteur. Si la prise secteur est dotée d'un interrupteur, assurez-vous que celui-ci est activé.
	Nouvelle tentative de mise sous tension du projecteur durant la phase de refroidissement.	Attendez que la phase de refroidissement soit terminée.
	Le couvercle de la lampe est mal fixé.	Fixez correctement le couvercle de la lampe.
Pas d'image.	La source video n'est pas allumée ou est mal connectée.	Allumez la source video et vérifie si le cable de signal est bien connecté.
	Le projecteur n'est pas connecté correctement à la source d'entrée.	Vérifiez la connexion.
	La source d'entrée n'a pas été sélectionnée correctement.	Sélectionnez la source correcte avec la touche SOURCE sur le projecteur ou la télécommande.
L'image est instable.	Les cables de connexion de sont pas fermement connectés au projecteur ou à la source de signal.	Connectez correctement les cables aux prises appropriées.
L'image est brouillée.	L'objectif de projection n'est pas correctement réglié.	Réglez la mise au point de l'objectif à l'aide de la molette correspondante.
	Le projecteur et l'écran ne sont pas alignés correctement.	Ajustez l'angle de projection, l'orientation, et si nécessaire, la hauteur de ce projecteur.
	Le capuchon de l'objectif est toujours fermé.	Retirez le capuchon de l'objectif.
La télécommande ne fonctionne pas correctement.	Les piles sont usées.	Remplacez les deux piles avec de nouvelles piles.
	Il y a un obstacle entre la télécommande et l'appareil.	Retirez l'obstacle.
	Vous vous tenez trop loin du projecteur.	Tenez-vous à moins de 8 mètres du projecteur.
Le contenu 3D ne s'affiche pas correctement	La pile des lunettes 3D est vide.	Rechargez les lunettes 3D.
	Les réglages dans le menu 3D ne sont pas définis correctement.	Définissez correctement les réglages dans le menu 3D.
	Votre disque Blu-ray n'est pas au format 3D.	Utilisez un disque Blu-ray 3D et réessayez.
	La source d'entrée n'a pas été sélectionnée correctement.	Sélectionnez la source correcte avec la touche SOURCE sur le projecteur ou la télécommande.

Caractéristiques du projecteur

Toutes les caractéristiques peuvent être modifiées sans notification préalable.

Caractéristiques optiques

Résolution

1920 (H) x 1080 (V)

Système d'affichage

Système à une puce DLP™

Ouverture (nombre F)

F = 2,59 à 2,87, f = 16,88 à 21,88 mm

Lamp de 240 W

Caractéristiques électriques

Alimentation

100 à 240 V CA, 3,5 A, 50 à 60 Hz

(Automatique)

Consommation

375 W (max); < 0,5 W (veille)

Caractéristiques mécaniques

Poids

3,2 Kg (7,05 lb)

Haut-parleur

1x5watts(stéréo)

Sortie de signal audio

1pris audio PC

Commande

Contrôle série RS-232

1 à 9 broches

2 récepteurs IR

1 prise 12 V CC (max. 0,5 A)

Terminaux d'entrée

Entrée ordinaire

Entree RVB

1 connecteur D-Sub 15 broches

(femelle)

Entrée signal vidéo

VIDEO

1 prisRCA

Entrée de signal SD/HDTV

3 prises RCA analogues - composantes

(via entrée RVB)

2 numéique HDMI

Entrée de signal audio

Entrée audio

2 prises audio RCA (G/D)

1prisaeudioPC

Ports USB (1 Type-A; 1 Mini-B)

Caractéristiques

Température de fonctionnement

0°C à 40°C, au niveau de la mer

Humidité relative en fonctionnement

10% à 90% (sans condensation)

Altitude de fonctionnement

0 à 1499 m à 0°C à 35°C

1500 à 3000 m à 0°C à 30°C (avec

Mode Haute altitude activé)

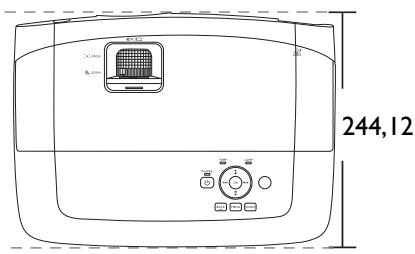

Dimensions

311,87 mm x 244,12 mm x 104 mm (L x H x P)

Unité : mm

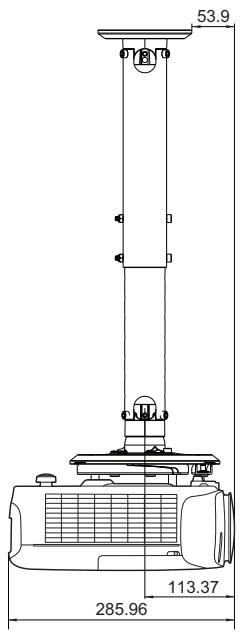

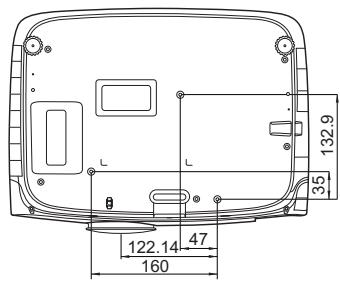

Configuration de montage au plafond

• Vis de montage au plafond : M4

(L max. = 25 mm; L min. = 20 mm)

Unite : mm

Fréquences de fonctionnement

Fréquences de fonctionnement pour l'entrée PC

Format	Résolution	Fréquence de rafraîchissement (Hz)	Fréquence H. (KHz)	Fréquence des pixels (MHz)
720 x 400	720 x 400_70	70,087	31,469	28,3221
640 x 480	VGA_60*	59,940	31,469	25,175
	VGA_72	72,809	37,861	31,500
	VGA_75	75,000	37,500	31,500
	VGA_85	85,008	43,269	36,000
800 x 600	SVGA_60*	60,317	37,879	40,000
	SVGA_72	72,188	48,077	50,000
	SVGA_75	75,000	46,875	49,500
	SVGA_85	85,061	53,674	56,250
	SVGA_120** (Reduce Blanking)	119,854	77,425	83,000
1024 x 768	XGA_60*	60,004	48,363	65,000
	XGA_70	70,069	56,476	75,000
	XGA_75	75,029	60,023	78,750
	XGA_85	84,997	68,667	94,500
	XGA_120** (Reduce Blanking)	119,989	97,551	115,500
1152 x 864	1152 x 864_75	75,00	67,500	108,000
1024 x 576	BenQ Notebook Timing	60,0	35,820	46,966
1024 x 600	BenQ Notebook Timing	64,995	41,467	51,419
1280 x 720	1280 x 720_60*	60	45,000	74,250
1280 x 768	1280 x 768_60*	59,870	47,776	79,5
1280 x 800	WXGA_60*	59,810	49,702	83,500
	WXGA_75	74,934	62,795	106,500
	WXGA_85	84,880	71,554	122,500
	WXGA_120** (Reduce Blanking)	119,909	101,563	146,25
1280 x 1024	SXGA_60***	60,020	63,981	108,000
	SXGA_75	75,025	79,976	135,000
	SXGA_85	85,024	91,146	157,500
1280 x 960	1280 x 960_60***	60,000	60,000	108
	1280 x 960_85	85,002	85,938	148,500
1360 x 768	1360 x 768_60***	60,015	47,712	85,500
1440 x 900	WXGA+_60***	59,887	55,935	106,500
1400 x 1050	SXGA+_60***	59,978	65,317	121,750
1600 x 1200	UXGA***	60,000	75,000	162,000
1680 x 1050	1680 x 1050_60***	59,954	65,290	146,250
640 x 480 à 67 Hz	MAC13	66,667	35,000	30,240
832 x 624 à 75 Hz	MAC16	74,546	49,722	57,280
1024 x 768 à 75 Hz	MAC19	74,93	60,241	80,000
1152 x 870 à 75 Hz	MAC21	75,06	68,68	100,00
1920 x 1080 à 60 HZ	1920 x 1080_60 (Reduc Blanking)	60	67,5	148,5
1920 x 1200 à 60 HZ	1920 x 1200_60 (Reduc Blanking)	59,95	74,038	154

Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel., Haut-bas et Côte-à-côte. Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel. Fréquences de fonctionnement pour le signal 3D avec format Haut-bas et Côte-à-côte. Les fréquences représentées ci-dessus peuvent ne pas être prises en charge du fait de limites du fichier EDID et de la carte graphique VGA. Il est possible que certaines fréquences ne puissent pas être choisies.

Fréquences de fonctionnement pour l'entrée HDMI (HDCP)

Format	Résolution	Fréquence de rafraîchissement (Hz)	Fréquence H. (KHz)	Fréquence des pixels (MHz)
640 x 480	VGA_60*	59,940	31,469	25,175
	VGA_72	72,809	37,861	31,500
	VGA_75	75,000	37,500	31,500
	VGA_85	85,008	43,269	36,000
720 x 400	720 x 400_70	70,087	31,469	28,3221
800 x 600	SVGA_60*	60,317	37,879	40,000
	SVGA_72	72,188	48,077	50,000
	SVGA_75	75,000	46,875	49,500
	SVGA_85	85,061	53,674	56,250
	SVGA_120** (Reduce Blanking)	119,854	77,425	83,000
1024 x 768	XGA_60*	60,004	48,363	65,000
	XGA_70	70,069	56,476	75,000
	XGA_75	75,029	60,023	78,750
	XGA_85	84,997	68,667	94,500
	XGA_120** (Reduce Blanking)	119,989	97,551	115,500
1152 x 864	1152 x 864_75	75,00	67,500	108,000
1024 x 576	BenQ Notebook Timing	60,00	35,820	46,996
1024 x 600	BenQ Notebook Timing	64,995	41,467	51,419
1280 x 720	1280 x 720_60*	60	45,000	74,250
1280 x 768	1280 x 768_60*	59,870	47,776	79,5
1280 x 800	WXGA_60*	59,810	49,702	83,500
	WXGA_75	74,934	62,795	106,500
	WXGA_85	84,880	71,554	122,500
	WXGA_120** (Reduce Blanking)	119,909	101,563	146,25
1280 x 1024	SXGA_60***	60,020	63,981	108,000
	SXGA_75	75,025	79,976	135,000
	SXGA_85	85,024	91,146	157,500
1280 x 960	1280 x 960_60***	60,000	60,000	108
	1280 x 960_85	85,002	85,938	148,500
1360 x 768	1360 x 768_60***	60,015	47,712	85,500
1440 x 900	WXGA+_60***	59,887	55,935	106,500
1400 x 1050	SXGA+_60***	59,978	65,317	121,750
1600 x 1200	UXGA***	60,000	75,000	162,000
1680 x 1050	1680 x 1050_60***	59,954	65,290	146,250
640 x 480 à 67 Hz	MAC13	66,667	35,000	30,240
832 x 624 à 75 Hz	MAC16	74,546	49,722	57,280
1024 x 768 à 75 Hz	MAC19	75,020	60,241	80,000
1152 x 870 à 75 Hz	MAC21	75,06	68,68	100,00
1920 x 1080 à 60 Hz	1920 x 1080_60 (Reduced Blanking)	60	67,5	148,5
1920 x 1200 à 60 Hz	1920 x 1200_60 (Reduced Blanking)	59,95	74,038	154

Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel, Haut-bas et Côte-à-côte. Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel Les fréquences représentées ci-dessus peuvent ne pas être prises en charge du fait de limites du fichier EDID et de la carte graphique VGA. Il est possible que certaines fréquences ne puissent pas être choisies.

Fréquence	Résolution	Fréquence verticalie (Hz)	Fréquence horizontalie (KHz)	Fréquence des pixels (MHz)	Remarque
480i****	720 (1440) x 480	59,94	15,73	27	HDMI圭lement
480p****	720 x 480	59,94	31,47	27	HDMI圭lement
576i	720 (1440) x 576	50	15,63	27	HDMI/DVI
576p	720 x 576	50	31,25	27	HDMI/DVI
720/50p**	1280 x 720	50	37,5	74,25	HDMI/DVI
720/60p*	1280 x 720	60	45,00	74,25	HDMI/DVI
1080/24P**	1920 x 1080	24	27	74,25	HDMI/DVI
1080/25P	1920 x 1080	25	28,13	74,25	HDMI/DVI
1080/30P	1920 x 1080	30	33,75	74,25	HDMI/DVI
1080/50i****	1920 x 1080	50	28,13	74,25	HDMI/DVI
1080/60i****	1920 x 1080	60	33,75	74,25	HDMI/DVI
1080/50P***	1920 x 1080	50	56,25	148,5	HDMI/DVI
1080/60P***	1920 x 1080	60	67,5	148,5	HDMI/DVI

Fréquences de fonctionnement pour le signal 3D avec format Combi trame, Haut-bas, format Côte-à-côte et Trame séquentiel. Fréquences de fonctionnement pour le signal 3D avec format Combi trame, Haut-bas et format Côte-à-côte. Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel. Fréquences de fonctionnement pour le signal 3D avec format Côte-à-côte.

Fréquences de fonctionnement pour EDTV et HDTV (via les entrées composantes)

Format	Résolution	Fréquence de rafraîchissement (Hz)	Fréq. H. (KHz)	Fréq. pixel (MHz)
480i*	720 × 480	59,94	15,73	13,5
480p*	720 × 480	59,94	31,47	27
576i	720 × 576	50	15,63	13,5
576p	720 × 576	50	31,25	27
720/50p	1280 × 720	50	37,5	74,25
720/60p*	1280 × 720	60	45,00	74,25
1080/50i	1920 × 1080	50	28,13	74,25
1080/60i	1920 × 1080	60	33,75	74,25
1080/24P	1920 × 1080	24	27	74,25
1080/25P	1920 × 1080	25	28,13	74,25
1080/30P	1920 × 1080	30	33,75	74,25
1080/50P	1920 × 1080	50	56,25	148,5
1080/60P	1920 × 1080	60	67,5	148,5

Fréquences de fonctionnement pour le signal 3D avec format Trame séquentielle.

Fréquences de fonctionnement pour l'entrée vidéo

Format	Résolution	Fréquence de rafraîchissement (Hz)	Fréq. H. (KHz)	Fréq. pixel (MHz)
NTSC*	-	60	15,73	3,58
PAL	-	50	15,63	4,43
SECAM	-	50	15,63	4,25/4,41
PAL-M	-	60	15,73	3,58
PAL-N	-	50	15,63	3,58
PAL-60	-	60	15,73	4,43
NTSC4,43	-	60	15,73	4,43

Fréquences de fonctionnement pour le signal 3D avec format Trame séquentielle.

Garantie

BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d'utilisation et de stockage.

Toute réclamation au titre de la garantie nécessite la présentation d'une preuve de la date d'achat. Si le produit s'avérait défectueux pendant la période de garantie, l'obligation de BenQ et votre recours se limitent au remplacement des pièces défectueuses, assorti de la main-d'œuvre nécessaire. Pour bénéficier des services de garantie, il convient d'informer immédiatement le revendeur auprès duquel vous avez acheté le produit défectueux.

Important : La garantie ci-dessus est considérée caduque dès lors que l'utilisateur se sert du produit sans se conformer aux instructions écrites fournies par BenQ. L'humidité ambiantedoit se situer entre 10% et 90%, la température doit être comprise entre 0°C et 35°C, l'altitude doit être inférieure à 3000 mètres et il faut éviter de faire fonctionner le projecteur dans un environnement poussiéreux. Cette garantie vous confère des droits spécifiques, auxquels peuvent s'ajouter d'autres droits qui varient d'un pays à l'autre.

Pour plus d'informations, visitez le site Web www.BenQ.com.

Copyright © 2015 BenQ Corporation. Tous droits réservés. Aucune partie du présent document ne peut être reproduite, transmise, transcrivie, stockée dans un système d'archivage et traduite dans une langue ou dans un langage informatique, sous quelque forme ou par quelque moyen que ce soit (électronique, mécanique, magnétique, optique, chimique, manuel ou autre), sans l'autorisation écrite préalable de BenQ Corporation.

Toutes les marques et marques déposées sont la propriété de leurs compagnies respectives.

Clause de non-responsabilité

BenQ Corporation exclut toute garantie, express ou implicite, quant au contenu du présent document, notamment en termes de qualité et d'adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser le présent document et d'y apporter des modifications à tout moment sans notification préalable par BenQ Corporation.
