MODE D'EMPLOI G702AD BENQ
Moniteur couleur LCD
Manuel de l'utilisateur
Bienvenue
Copyright © 2009 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.
Limitation de responsabilité
BenQ Corporation n'assure aucune représentation ou garantie, expresses ou implicites, quant au contenu de cette publication et refuse en particulier toute garantie d'aptitude à la commercialisation ou d'adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d'apporter de temps à autre des modifications à son contenu sans obligation de préavis envers quiconque.
Sécurité de l'alimentation électrique
- L'adaptateur CA isole l'équipement de l'alimentation CA.
- Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché. Placez votre équipement près d'une prise électrique facilement accessible.
- Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.
Entretien et nettoyage
- Nettoyage : Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aérosol ou de nettoyant pour vitres.
- Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation adéquat est en place.
- N'introduisez aucun objet et ne renversez aucun liquide dans l'appareil.
Entretien
- N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.
Sommaire
Pour commencer 4 Présentation du moniteur 6
Vue avant 6 Vue arrière 6
Installation matérielle du moniteur 7
Comment séparer la base du support
Tirer pleinement profit de votre moniteur BenQ 11
Installation du moniteur sur un nouvel ordinateur 12 Mise à niveau du moniteur sur un ordinateur existant 13 Comment installer sur les systèmes Windows Vista 14 Pour installer sur le système Windows XP 15
Optimisation de l'image 17 Comment ajuster votre moniteur 18
Le panneau de commande 18 Mode touche spéciale 19 Mode du menu principal 20
Dépannage 31
Foire aux questions (FAQ) 31 Pour plus d'aide 32
1. Pour commencer
Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.
| Moniteur à cristaux liquides BenQ | |
| Base du moniteur | |
| Guide de démarrage rapide | |
| CD-ROM | |
| Cordon d'alimentation (L'image peut être différente du produit fourni dans votre région) | |
| Câble d'interface D-sub |
Câble de signaux : DVI-D (accessoires optionnels pour les modèles avec entrées DVI, vendus séparément)
Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure, lorsque vous pourriez avoir à transporter le moniteur. La garniture en mousse formatée est idéale pour la protection du moniteur pendant le transport.
2. Présentation du moniteur

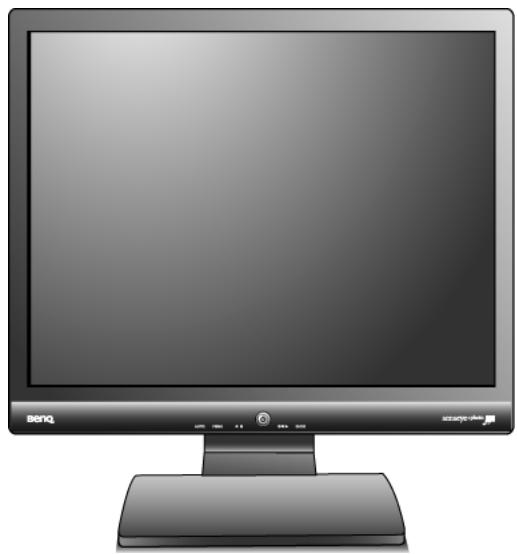

Vue avant

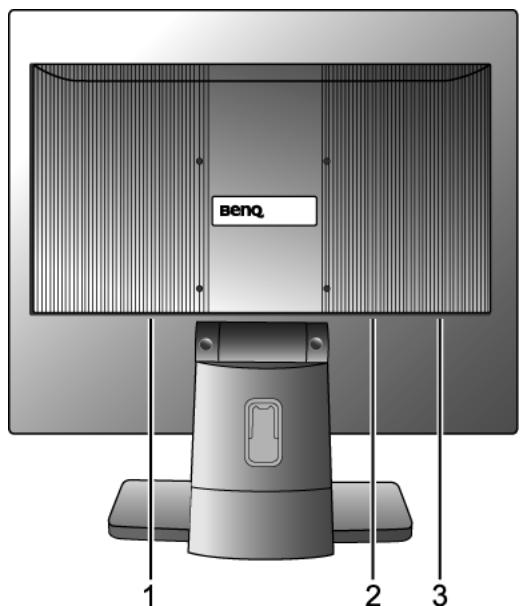

Vue arrière
- Prise jack d'alimentation en courant alternatif
- Prise d'entrée DVI-D
(Les modèles analogiques seulement n'ont pas de prise d'entrée DVI-D)
- Prise d'entrée DVI-D
3. Installation matérielle du moniteur
Si l'ordinateur est sous tension, vous devez le mettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y être invité.
1. Fixez la base du moniteur.
Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.
Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux, comme le sac d'emballage du moniteur, sur le bureau pour le matelasser.
Placez la surface de l'écran sur une surface plane matelassée.
Tout en tenant le moniteur fermement sur le bureau, tirez le bras du support du moniteur vers le haut pour dégager le moniteur.

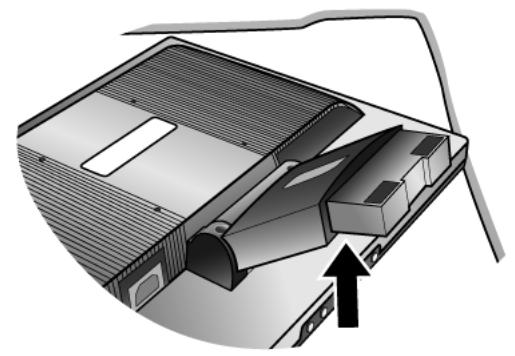

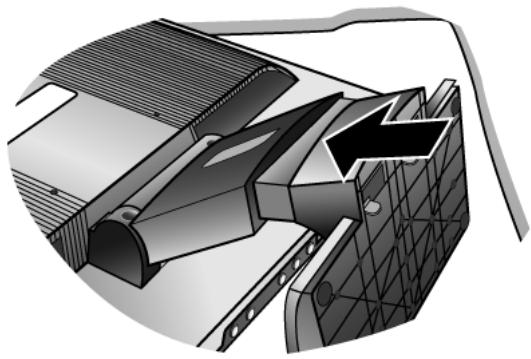

Orientez et alignez l'emboiture de la base du support avec l'extrémité du bras du support, puis poussez pour les rapprocher jusqu'à un déclic et leur verrouillage en place.

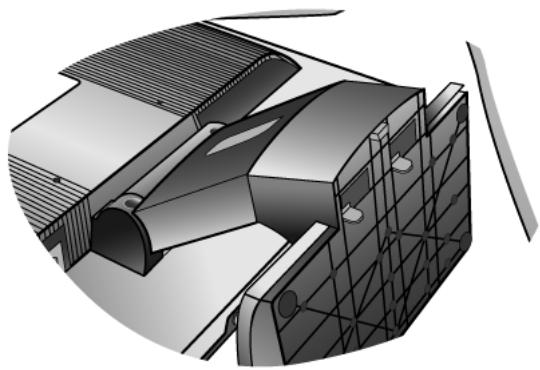

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.
Soulevez doucement le moniteur, retournez-le et placez le croisillon de son support sur une surface plane et stable.

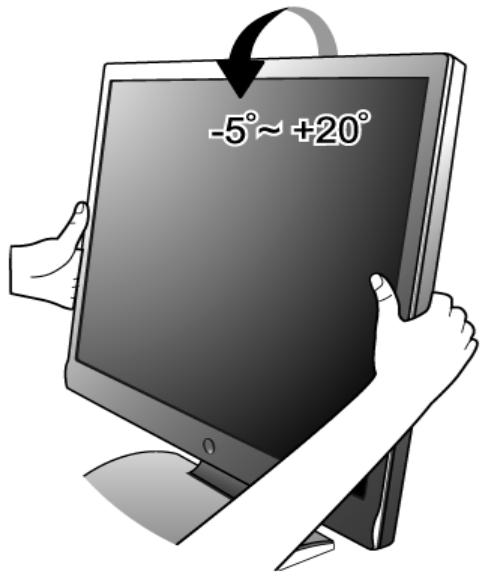

Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

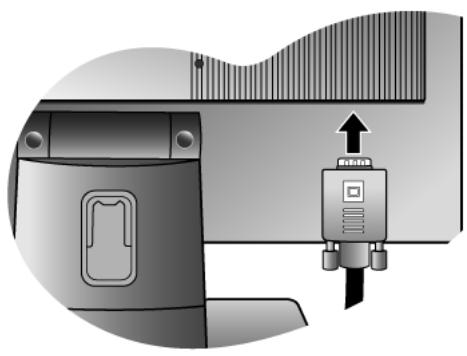

- Connectez le câble vidéo de l'ordinateur.
Connectez le câble vidéo de l'ordinateur. N'utilisez pas à la fois le câble DVI-D et le câble D-Sub sur le même ordinateur. Le seul cas dans lequel les deux câbles peuvent être utilisés est s'ils sont connectés à deux ordinateurs différents avec les systèmes vidéo appropriés. (N
Le format DVI-D est utilisé pour la connexion
numérique directe entre la source vidéo et les moniteurs LCD ou les projecteurs numériques. Les signaux vidéo numérique produisent une image de qualité supérieure aux signaux vidéo analogiques.
Connectez la prise du câble sous-D (à l'extrémité sans filtre ferrite) à la prise sous-D du moniteur. Connectez l'autre prise du câble sous-D (à l'extrémité avec filtre ferrite) à la prise vidéo sous-D de l'ordinateur.
Serrez toutes les vis à serrer à main pour éviter que les prises ne se détachent accidentellement pendant l'utilisation.

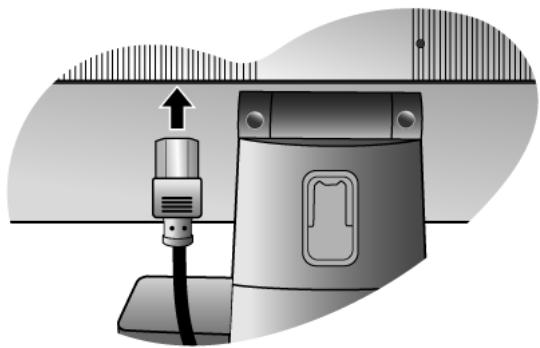

- Connectez le câble d'alimentation au moniteur.
Branchez une extrémité du cordon d'alimentation dans la prise marquée « POWER IN » sur l'arrière du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.
Soit Ou

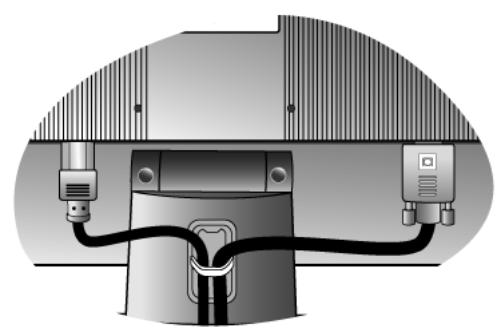

- Faites passer les câbles par le support libre.
Libérez le clip de maintien des câbles en appuyant sur le clip vers l'intérieur comme illustré. Positionnez les câbles ensemble et réinsérez le clip sur eux pour maintenir les câbles soigneusement en place derrière le support du moniteur.
- Connexion de l'alimentation et mise sous tension.
Branchez l'autre extrémité du cordon d'alimentation à une prise électrique.
L'image peut être différente du produit fourni dans votre région.

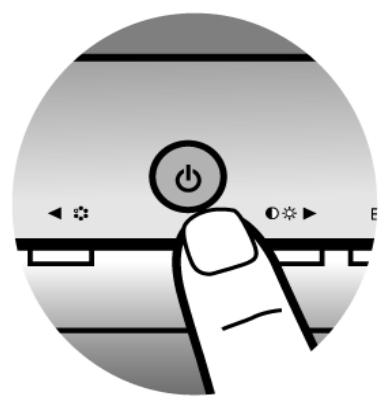

Mettez le moniteur sous tension en appuyant sur le bouton d'alimentation sur l'avant du moniteur.
Mettez l'ordinateur également sous tension et suivez les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ pour installer le logiciel du moniteur.

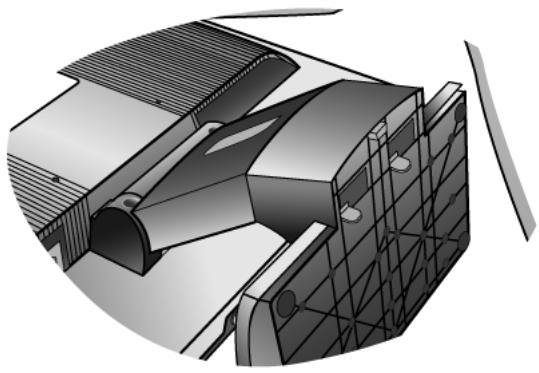

Comment séparer la base du support
- Préparez le moniteur et la zone de travail.
Mettez le moniteur hors tension et l'alimentation avant de débrancher le câble d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le câble signal du moniteur.
Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.
Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

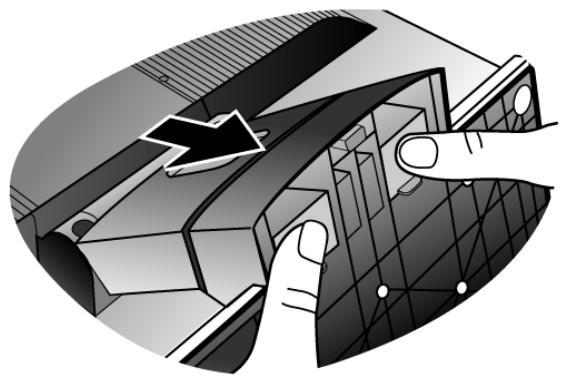

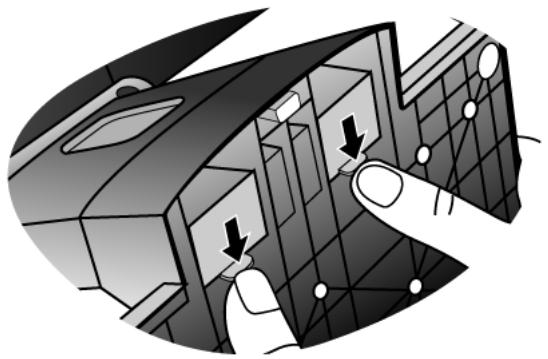

- Appuyez sur les clips de verrouillage pour détacher la base du moniteur du bras de support.
4. Tirer pleinement profit de votre moniteur BenQ
Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez alisé du moniteur LCD BenQ fourni sur le CD-ROM.
Les circonstances de connexion et d'installation de votre moniteur LCD BenQ déterminent la procédure à suivre pour installer correctement alisé du moniteur LCD BenQ. Ces circonstances dépendent de la version de Microsoft Windows utilisée et du fait que vous connectiez le moniteur et installiez le logiciel sur un nouvel ordinateur (sans pilote de moniteur existant), ou que vous mettiez à jour une installation existante (avec un pilote déjà présent) avec un nouveau moniteur.
Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.
Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de sélectionner un modèle de moniteur. À ce moment, cliquez sur le bouton "Disque fourni", insérez le CD-ROM du moniteur LCD BenQ et sélectionnez le modèle de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour les deux installations, automatique (nouveau) ou mise à niveau (existant), suivent. Voir :
- « Installation du moniteur sur un nouvel ordinateur » à la page 12
- « Mise à niveau du moniteur sur un ordinateur existant » à la page 13
Si un nom d'utilisateur et un mot de passe sont nécessaires pour vous connecter à votre ordinateur Windows, vous devez vous connecter comme Administrateur ou comme membre du groupe des Administrateurs pour installer le logiciel pilote du moniteur. De plus, si votre ordinateur est connecté à un réseau qui a des exigences de sécurité d'accès, les paramètres de stratégie du réseau peuvent vous empêcher d'installer le logiciel sur votre ordinateur.
Installation du moniteur sur un nouvel ordinateur
Cette instruction donne la procédure détaillée pour la sélection et l'installation du logiciel pilote personnalisé du moniteur LCD BenQ avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y être connecté.
Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire "Mise à niveau du moniteur sur un ordinateur existant".
- Suivez les instructions de la section 3 : Installation matérielle du moniteur. Lorsque Windows démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'option pour installer les pilotes de périphérique matériel.
- Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur.
- "Rechercher un pilote approprié pour mon périphérique" et cliquez sur Suivant.
- "Lecteurs de CD-ROM" (désélectionnez toutes les autres) et cliquez sur Suivant.
- Regardez et confirmez que l'assistant a sélectionné le nom correct de votre moniteur et cliquez sur Suivant.
- Cliquez sur Terminer.
- Redémarrez l'ordinateur.
Mise à niveau du moniteur sur un ordinateur existant
Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est actuellement testé compatible (et recommandé uniquement) pour les systèmes d'exploitation Windows XP et Windows Vista.
Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d'autres versions de Windows. Cependant, au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.
L'installation du logiciel pilote du moniteur nécessite l'installation du fichier d'information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modèle de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fichiers pilote correspondants depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d'installation.
Voir :
« » à la page 14. - « Pour installer sur le système Windows XP » à la page 15.
Comment installer sur les systèmes Windows Vista
- Ouvrez les paramètres d'affichage. Cliquez du bouton droit sur le bureau et sélectionnez Personnaliser dans le menu contextuel. Sélectionnez Paramètres d'affichage dans la fenêtre Personnaliser l'apparence et les sons. La fenêtre Paramètres d'affichage s'affiche.
- Cliquez sur le bouton Advanced Settings (Paramètres avancés). La fenêtre Generic PnP Monitor Properties (Propriétés du moniteur PnP générique) s'affiche.
- Cliquez sur l'onglet Monitor (Moniteur) puis sur le bouton Properties (Propriétés).
- Cliquez sur Continuer dans la fenêtre d'invite du Contrôle de compte d'utilisateur.
- Cliquez sur l'onglet Driver (Pilote) et sur le bouton Update Driver (Mettre à jour le pilote).
- Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
- Dans la fenêtre Update Driver Software (Mettre à jour le pilote logiciel), sélectionnez l'option 'Browse my computer for driver software (Parcourir mon ordinateur à la recherche du pilote logiciel)'.
- Cliquez sur « Browse (Parcourir) » et naviguez vers le répertoire suivant : d:\BenQ_LCD\Driver\ (où « d: » est la lettre de lecteur désignant le lecteur de CD-ROM).
La lettre de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être 'D:' ou 'E:' ou 'F:' etc.
- Sélectionnez le nom de dossier correct de votre moniteur dans la liste des pilotes fournis et cliquez sur Next (Suivant).
Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.
- Cliquez sur Close (Fermer).
Il n'est pas nécessaire de redémarrer Windows Vista, car les pilotes du moniteur LCD BenQ fonctionneront immédiatement sans action complémentaire.
1. Ouvrez les propriétés d'affichage.
Le raccourci le plus rapide pour est via le bureau de Windows.
Cliquez du bouton droit sur le bureau et sélectionnez Propriétés dans le menu contextuel.
Par ailleurs, le menu de Windows pour les Propriétés d'affichage est situé dans .
Dans la version Windows XP, est situé directement au-dessous de l'objet de menu principal Démarrer.
Les options de menu affichées dépendent du type de vue sélectionné pour votre système.
- Dans la vue Classique, cliquez sur Dé ffichage.
- Dans la vue Catégorie, cliquez sur Dé pparence et thèmes | Modifier la résolution de l'écran.
La fenêtre Propriétés d'affichage s'affiche.
- Cliquez sur l'onglet Paramètres, puis sur le bouton Avancé.
La fenêtre Propriétés avancées de l'affichage s'affiche.
- Cliquez sur l'onglet Moniteur et sélectionnez 'Moniteur Plug and Play' dans la liste.
S'il n'y a qu'un moniteur dans la liste, il sera déjà sélectionné pour vous.
- Cliquez sur le bouton Propriétés.
La fenêtre Propriétés du moniteur s'affiche.
Si le pilote fourni est listé comme étant BenQ et si le modèle correspond à votre nouveau moniteur, les pilotes appropriés sont déjà installés et il n'y a rien d'autre à faire. Annulez ces fenêtres de propriétés.
Cependant, si BenQ n'est pas listé comme étant le fabricant ou si le modèle correct n'est pas actuellement affiché, il est nécessaire de continuer avec ces instructions.
- Cliquez sur l'onglet Pilote puis sur le bouton Mettre à jour le pilote.
L'Assistant Mise à jour du matériel s'affiche. Suivez les instructions de l'assistant en notant les étapes ci-dessous :
- Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur auquel le monitér est connecté.
- Cochez la case 'Installer à partir d'une liste ou d'un emplacement spécifique' et cliquez sur Suivant.
- Cochez la case 'Recherch ercher dans les médias amovibles', puis cliquez sur Suivant.
Veuillez attendre pendant que l'assistant recherche les pilotes sur le CD du moniteur LCD BenQ inséré à l'étape 6. Une fois terminé, l'assistant doit avoir trouvé et sélectionné le pilote BenQ sur le CD approprié pour votre modèle de moniteur.
- Sélectionnez le nom correct de votre moniteur dans la liste des pilotes fournis et cliquez sur Suivant.
Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.
- Cliquez sur Terminer.
Ceci ferme l'assistant et vous retourne à la fenêtre Propriétés du moniteur.
Ceci ferme les fenêtres Propriétés d'affichage. Il n'est pas nécessaire de redémarrer Windows XP, car les pilotes du moniteur LCD BenQ fonctionneront immédiatement sans action complémentaire.
5. Optimisation de l'image
La meilleure manière d'obtenir un affichage optimal avec une entrée analogique (D-Sub) est d'utiliser la fonction « AUTO key ». Appuyez sur la touche « AUTO » pour optimiser l'image actuellement affichée à l'écran.
Lorsque vous connectez une sortie vidéo numérique en utilisant un câble numérique (DVI), la touche « AUTO » et la fonction d'ajustement auto seront désactivées, car le moniteur affichera automatiquement la meilleure image.
Veuillez vous assurer que la carte graphique connectée à votre ordinateur est configurée sur la résolution native du moniteur lorsque vous utilisez la fonction « AUTO ».
Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utilitaire de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris et le gradient de ligne de l'écran.
- Exécutez le programme de test auto.exe depuis le CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, telle que le bureau de votre système d'exploitation. Cependant, il est recommandé d'utiliser auto.exe. Lorsque vous exécutez auto.exe, un motif de test s'affiche.
- Appuyez sur le bouton « AUTO » sur le moniteur.
- Appuyez sur « MENU » sur le panneau de commande pour accéder à l'OSD.
- Utilisez les touches « ou » pour sélectionner « DISPLAY » (AFFICH. ÉE » pour accéder au menu.
- S'il y a du bruit vertical observé (comme un effet de rideau ou un tremblement des lignes verticales), appuyez sur la touche « ou » pour sélectionner « Pixel Clock » (Horloge Pixel) la touche « ou » pour ajuster le moniteur jusqu'à la disparition du bruit.
- S'il y a du bruit horizontal observé, appuyez sur la touche « ou » pour sélectionner « Phase »
6. Comment ajuster votre moniteur

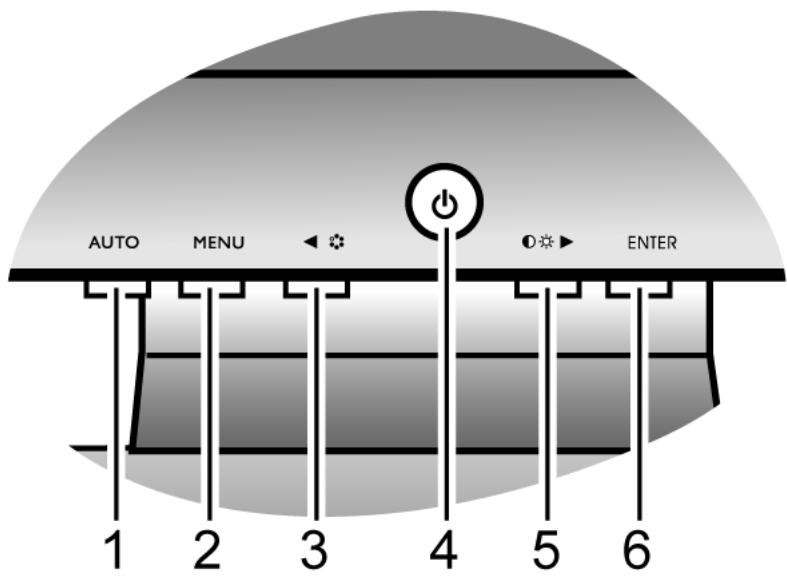

Le panneau de commande
- « AUTO » : permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.
- « MENU » : Active le menu principal de l'OSD et retourne au menu précédent ou quitte l'OSD.
- « Mode » Touche : réglage vers la gauche et diminution de la valeur d'un paramètre. Cette touche est également la touche spéciale pour le Mode.
- « Power » (Marche/Arrêt) : cette touche permet de mettre en marche ou d'arrêter le moniteur.
- « Contraste/Luminosité » Touche : réglage vers la droite et augmentation de la valeur d'un paramètre. Cette touche est également la Brightness (Luminosité) et le Contrast (Contraste).
- « ENTER » (entrée) : Accède aux sous-menus et sélectionne les éléments. Pour les modèles avec entrées DVI, cette touche est aussi Input (Entrée).
OSD = Affichage à l'écran.
Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellement affiché. L'affichage des touches spéciales disparaîtra après quelques secondes sans activité de la touche. Voir « Mode touche spéciale » à la page 19.
Mode touche spéciale
Les touches du moniteur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affiché actuellement à l'écran.
Touche spéciale de luminosité et de contraste
Appuyez sur la touche pour afficher les indicateurs Luminosité et Contraste. Appuyez ensuite sur les touches ou, puis sur la touche ENTREE pour sélectionner Luminosité ou Contraste. La touche augmentera le niveau et la touche diminuera le niveau. Pour quitter, appuyez sur la touche MENU.
Touche spéciale de mode
Appuyez sur la touche continuellement pour passer de l'un à l'autre des 5 modes de la fenêtre principale, parmi Standard, Film, Dynamique, Photo et sRGB. Le réglage sera effectif immédiatement.
Voir également Picture Mode (Mode d'image).
Touché spéciale d'entrée (n'est pas disponible pour les modèles uniquement analogiques)

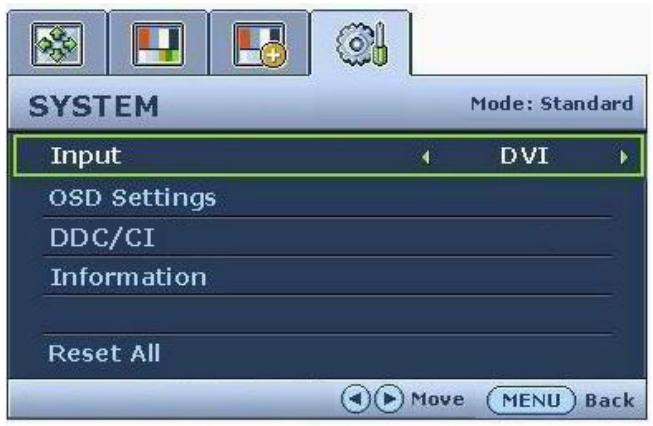

Appuyez sur la touche ENTER pour sélectionner entre les différents signaux vidéo qui peuvent être connectés à votre moniteur.
Le réglage sera effectif immédiatement. Voir également « Input (Entrée) » à la page 28.

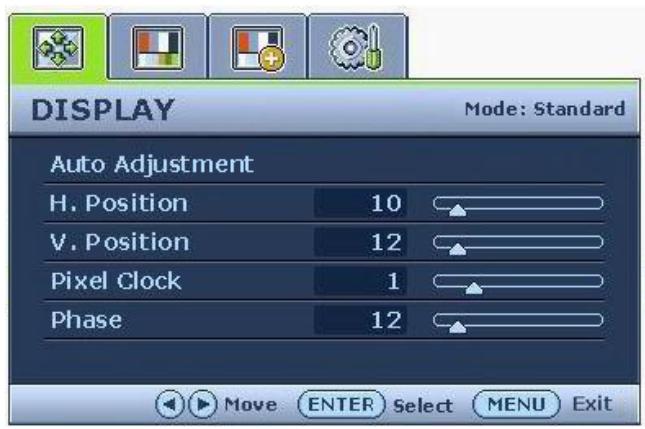

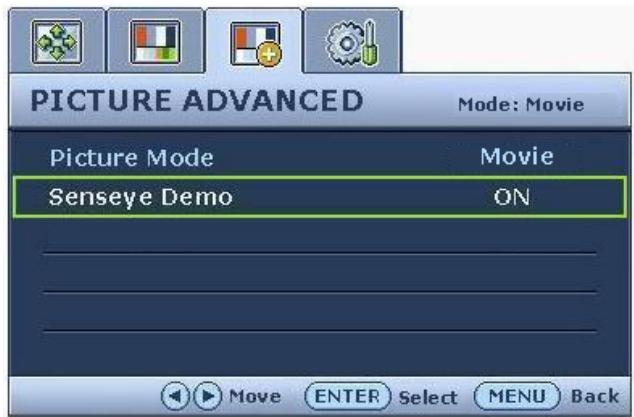

Mode du menu principal
Vous pouvez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres de votre écran. Appuyez sur la touche MENU pour afficher le menu principal suivant de l'OSD.

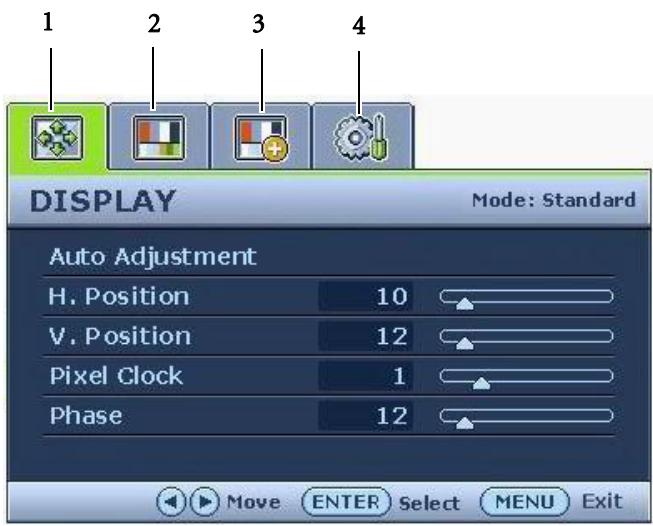

Il y a 4 menus principaux de l'OSD :
Utilisez les touches (gauche) ou (droite) pour mettre un élément du menu en surbrillance et appuyez sur la touche ENTER (ENTRÉE) pour afficher les paramètres de l'élément du menu.
Les langues du menu OSD peuvent être différentes de celles du produit fourni dans votre région. Voir « Language (Langue) » à la page 29, dans la section « OSD Settings » (Paramètres OSD), pour plus de détails.
Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes :
- « Menu DISPLAY (AFFICH.) » à la page 21

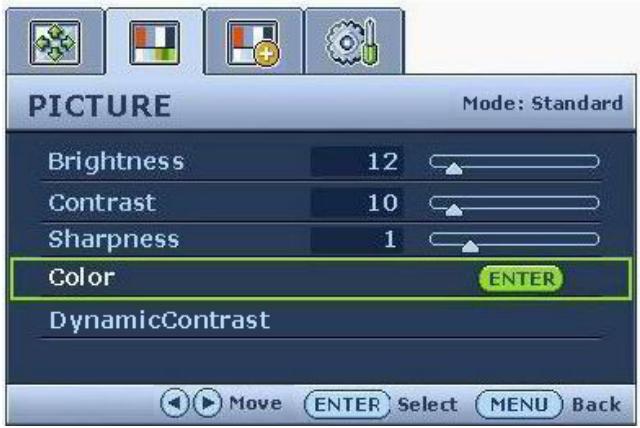

- « Menu PICTURE (IMAGE) » à la page 23
- « Menu PICTURE ADVANCED (IMAGE AVANCÉE) » à la page 26
- « Menu SYSTEM (SYSTÈME) » à la page 28
- Appuyez la touche MENU pour afficher le menu principal.
- Appuyez les touches ou pour sélectionner DISPLAY (AFFICH.) accéder au menu.
- déplacer la surbrillance sur un élément du menu, puis appuyez sur sélectionner cet élément.
- Appuyez sur les touches fléchées pour faire des ajustements ou des sélections.
- Pour retourner au menu précédent, appuyez sur le bouton MENU.
| Élément | Fonction | Fonctionnement | Plage |
| Auto Adjustment (Ajustement auto) | Optimise et ajuste les paramètres de l'écran automatiquement pour vous. Le bouton « AUTO » est la « touche spéciale » pour cette fonction. | Appuyez la touche ENTER (ENTRÈE) pour sélectionner cette option et effectuer l'ajustement. | |
| Lorsque vous connectez une sortie vidéo numérique en utilisant un cable numérique (DVI), la touche « AUTO » et la fonction d'ajustement auto seront désactivées. | |||
| H. Position (Position H.) | Ajuste la position horizontal de l'image sur l'écran. | Appuyez les touches ↓ ou ★ pour ajuster la valeur. | 0 à 100 |
| V. Position (Position V.) | Ajuste la position verticale de l'image sur l'écran. | 0 à 100 | |
| Pixel Clock (Horloge Pixel) | Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal vidéo analogue en entree. N'est pas applicable à un signal d'entrée numérique. Voir également: « Optimisation de l'image » à la page 17. | 0 à 100 | |
| Phase | Ajuste la phase de l'horloge pixel pour synchroniser avec le signal vidéo analogue en entree. N'est pas applicable à un signal d'entrée numérique. Voir également: « Optimisation de l'image » à la page 17. | 0 à 63 |
- Appuyez la touche MENU pour afficher le menu principal.
- Appuyez les touches ou pour sélectionner PICTURE (IMAGE) accéder au menu.
- déplacer la surbrillance sur un élément du menu, puis appuyez sur sélectionner cet élément.
- Appuyez sur les touches ou pour faire des ajustements ou des sélections.
- Pour retourner au menu précédent, appuyez sur le bouton MENU.
| Élément | Fonction | Fonctionnement | Plage |
| Brightness (Luminosité) | Ajuste la balance entre les niveaux lumineux et sombres. La fonction n'est pas disponible pour utilisation quand DynamicContrast est activé. | Appuyez la touche ◆ pour augmenter la luminosité et appuyez la touche ◆ pour diminuer la luminosité. | 0 à 100 |
| Contrast (Contraste) | Ajuste le degré de différence entre les points sombres et les points lumineux. La fonction n'est pas disponible pour utilisation quand DynamicContrast est activé. | Appuyez la touche ◆ pour augmenter le contraste et appuyez la touche ◆ pour diminuer le contraste. | 0 à 100 |
| Sharpness (Finesse) | Ajuste la clarté et la visibilité des contours des sujets dans l'image. | Appuyez la touche ◆ pour améliorer la nettété de l'image et appuyez la touche ◆ pour avoir un effet doux à l'image. | 1 à 5 |
| Color (Couleur) - Appuyez ENTER (ENTRÈE) pour accéder au menu Color (Couleur). | |||
| Normal | Permet aux photos et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine. | Appuyez les touches ↓ ou ↑ pour sélectionner cette option. | |
| Bluish (Bleuâtre) | Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique. | ||
| Reddish (Rougeâtre) | Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse. | ||
| User Mode (Utilisat.) | Personnaliste la teinte de la couleur de l'image. Le mélange des couleurs primaires Red (Rouge), Green (Vert) et Blue (Bleu) peut être modifié pour changer la teinte de la couleur de l'image. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta. | Appuyez les touches ↓ ou ↑ et la touche ENTER (ENTRÉE) pour sélectionner Red (Rouge), Green (Vert) ou Blue (Bleu). Puis utiliser les touches ↓ ou ↑ pour ajuster les couleurs. | • Red (Rouge) 0 à 100 • Green (Vert) 0 à 100 • Blue (Bleu) 0 à 100 |
| Reset Color (Réinit. couleur) | Réinitialise les régles de couleur personalisés User Mode (Utilisat.) aux valeurs par défaut de l'usine. | Appuyez les touches ↓ ou ↑ pour ajuster la valeur. | • YES (OUI) • NO (NON) |
| Appuyez MENU pour quitter le menu Color (Couleur). | |||
| DynamicContrast | La fonction augmentera le niveau de contraste pour finir une qualité d'image plus nette et détaillée. L'activation de DynamicContrast désactivera les contrôles de Luminosité et Contraste. | Appuyez la touche ENTER (ENTRÈE) pour sélectionner cette option. Appuyez les touches ↓ ou ↑ pour modifier les paramètres. | ON (ACTIVÉ) OFF (DÉSACT) |
- Appuyez la touche MENU pour afficher le menu principal.
- Appuyez les touches ou pour sélectionner PICTURE ADVANCED (IMAGE AVANCÉE) accéder au menu.
- déplacer la surbrillance vers un élément du menu, puis appuyez sur sélectionner cet élément.
- Appuyez sur les touches ou pour faire des ajustements ou des sélections.
- Pour retourner au menu précédent, appuyez sur la touche MENU.
| Élément | Fonction | Fonctionnement | Plage |
| Picture Mode (Mode d'image) | Sélectionnez un mode d'image qui correspond le最好的 au type d'images sur l'écran. · Standard – pour des applications PC de base. · Film – pour afficher lesideos. · Dynamiq. – pour afficher les videos spécifique en paysage et pour les yeux. · Photo – pour afficher des images fixes. · sRGB - pour une meilleure représentation de la correspondance des couleurs avec les péripériques, telles que les imprimantes, les apparils photo numériques, etc. | Appuyez les touches ↓ ou ↑ pour ajuster la valeur. | · Standard · Film · Dynamiq. · Photo · sRGB |
| Senseye Demo (Présentation) | Affiche l'aperçu des images à l'écran avec le mode sélectionné dans Mode d'image. L'écran sera divisé en deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de croite présente les images avec le mode spécifique. | Appuyez les touches ↓ ou ↑ pour modifier les paramètres. | ON (ACTIVÉ) OFF (DÉSACT) |
Menu Système
Les modèles analogiques seulement n'ont pas la fonction Input (Entrée).
- Appuyez sur la touche MENU pour afficher le menu principal.
- Appuyez les touches ou pour sélectionner SYSTEM (SYSTÈME) accéder au menu.
- déplacer la surbrillance sur un élément du menu, puis appuyez sur la touche ENTER (ENTRÉE) pour sélectionner cet élément.
- Appuyez sur les touches ou pour faire des ajustements ou des sélections.
- Pour retourner au menu précédent, appuyez sur le bouton MENU.
| Élément | Fonction | Fonctionnement | Plage |
| Input (Entrée) | Sélectionne l'entrée D-sub (analogue) ou DVI (numérique). Utilisez ceci pour changer l'entrée à celle appropriée pour votre type de connexion de cable matériel. Les modèles analogiques seulement n'ont pas la fonction Input (Entrée). | Appuyez les touches ↓ ou ↑ pour ajuster la valeur. | • DVI • D-sub |
| OSD Settings (Paramètres OSD) - Appuyez ENTER (ENTRÉE) pour accéder au menu OSD Settings (Paramètres OSD). | |||
| Language (Langue) | Définit la langue du menu OSD. | Appuyez les touches ↓ ou ↑ pour ajuster la valeur. | • English • Français • Deutsch • Italiano • Español • Polski/ 日本語 • Česky/ 繁體中文 • Magyar/ 简体中文 • SICG/BiH/CRO • Română • Nederlands • Yüstký • Svenska • Português |
| Les options de langue affichées à l'écran peuvent être différentes de celles affichées à droite, selon le produit fourni dans votre région. | |||
| H. Position (Position H.) | Ajuste la position horizontal du menu OSD. | Appuyez les touches ↓ ou ↑ pour ajuster la valeur. | 0 à 100 |
| V. Position (Position V.) | Ajuste la position vertical du menu OSD. | 0 à 100 | |
| Display Time (Temps d'affchage) | Ajuste le temps d'affichage du menu OSD. | • 5 s • 10 s • 15 s • 20 s • 25 s • 30 s | |
| OSD Lock (Verrou OSD) | Évite que les réglages de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera désactivé. | Appuyez les touches ↓ ou ↑ pour ajuster la valeur. | ON (ACTIVÉ) OFF (DÉSACT) |
| Pour déverrouiller les commandes OSD lorsqu'IL'OSD est régé sur verrouillé, appuyez et maintenez la touche 'MENU' pendant 15 secondes pour accéder à l'options 'Verrou OSD' et effectuer les modifications. Vous pouvez également utiliser les touches ↓ ou ↑ pour sélectionner 'DÉSACT' dans le sous-menue 'Verrou OSD' au-dessus du menu 'Paramètres OSD' et tous les commandes OSD seront accessibles. | |||
| Appuyez MENU pour quitter le menu OSD Settings (Paramètres OSD). | |||
| DDC/CI* | Permet aux paramètres du moniteur d'être définis via le logiciel sur l'ordinateur. | Appuyez la touche ENTER (ENTRÈE) pour sélectionner cette option. Appuyez les touches ← ou ↑ pour modifier les paramètres. | ON (ACTIVÉ) OFF (DÉSACT) |
| Information | Affiche les réglages actuels des propriétés de l'écran. | Appuyez la touche ENTER (ENTRÈE) pour sélectionner cette option. | |
| Reset All (Rétablit tout) | Rétablit tous les réglages de mode, de couleur et de géométrie aux valeurs par défaut de l'usine. | Appuyez les touches ← ou ↑ pour ajuster la valeur. | YES (OUI) NO (NON) |
DDC/CI est l'acronyme de Display Data Channel/Command Interface, qui a été développé par la Video Electronics Standards Association (VESA) pour étendre le standard DDC existant. La capacité DDC/CI permet aux commandes du moniteur d'être envoyées via un logiciel pour les diagnostics à distance.
Foire aux questions (FAQ)
② L'image est floue : Lisez les instructions sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Utilisez-vous un câble d'extension VGA ?
Effectuez un test après avoir retiré le câble d'extension. L'image est-elle à présent correctement mise au point ? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Ajuster le taux de rafraîchissement de l'écran » . Lorsqu'on utilise un câble d'extension, il est normal que l'image puisse présenter un certain flou dû à des pertes lors du trajet du signal dans le câble. Vous pouvez réduire ces pertes en employant un câble d'extension doté d'une meilleure conductivité ou un amplificateur intégré.
L'image n'est-elle floue qu'à une résolution inférieure à la résolution native (maximale) ?
Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD. Sélectionnez la résolution native.
Des erreurs de pixels sont visibles : certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d'une autre couleur.
Nettoyez l'écran LCD. Mettez sous tension puis hors tension. Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un phénomène naturel se produisant dans la technologie LCD.
(2) Les couleurs de l'image ne sont pas correctes.
L'image présente une teinte jaunâtre, bleutée ou rosée.
Sélectionnez MENU > PICTURE (IMAGE) > Color (Couleur) > Reset Color (Réinit. Couleur), puis sélectionnez « YES » (OUI) dans la boîte de message « CAUTION » (ATTENTION) pour réinitialiser les réglages de couleurs aux valeurs par défaut de l'usine.
Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du câble de signal. Si vous constatez qu'une broche est pliée ou cassée, contactez votre revendeur.
Aucune image n'est visible :
Le témoin de l'écran est-il de couleur verte ?
Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en sélectionnant un mode d'affichage admis. Veuillez lire la section « Modes d'affichage prédéfinis » du chapitre « Ajuster la résolution de l'écran ».
(2) Une légère ombre de l'image statique affichée est visible à l'écran :
- Activez la fonction de gestion de l'alimentation pour permettre à votre ordinateur et votre moniteur d'entrer en mode de veille basse consommation lorsqu'ils ne sont pas utilisés.
- Utilisez un écran de veille pour éviter la détérioration des images.
Le témoin de l'écran est-il de couleur orange ?
Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu'une broche est pliée ou cassée, contactez votre revendeur.
② Le témoin de l'écran est-il éteint ?
Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.
L'image est déformée, clignote ou scintille : Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. L'image est déplacée dans une direction déterminée : Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Les commandes OSD sont inaccessibles :
- Pour déverrouiller les commandes OSD lorsque l'OSD est réglé sur verrouillé, appuyez et maintenez la touche 'MENU' pendant 15 secondes pour accéder à l'option 'Verrou OSD' et effectuer les modifications.
- Vous pouvez également utiliser les touches pour sélectionner 'DÉSACT' dans le sous-menu 'Verrou OSD' du menu 'Paramètres OSD' (Menu SYSTÈME) et toutes les commandes OSD seront accessibles.
Pour plus d'aide
Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : Support@BenQ.com
