FP767 V2 - Écran d'ordinateur BENQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur couleur LCD
Taille de l'écran	17 pouces (43,2 cm) - Technologie TFT active
Résolution native (maximale)	1280 x 1024
Couleurs affichables	16,2 millions
Taux de contraste	500:1
Luminosité	260 cd/m²
Temps de réponse	16 ms
Angle de vision (haut/bas, gauche/droite)	70/70, 70/70 (contraste =10) ; 80/80, 80/80 (contraste =5)
Fréquences de ligne	30 - 83 kHz
Fréquences d'image	50 - 76 Hz
Signal d'entrée vidéo	RVB analogique 0,7 Vpp / 75 Ohms positif
Connecteur d'entrée	Mini D-sub 15 broches
Haut-parleurs intégrés	2 x 1 Watt
Prise casque	Oui, sur le panneau de commande
Contrôles	Bouton marche/arrêt, 5 touches de contrôle, touche iKey (réglage automatique)
Fonctions OSD (iScreen)	Contraste, luminosité, position, phase, fréquence d'horloge, équilibre des couleurs, langue (8 langues), position OSD, indicateur d'état
Gestion de l'énergie	VESA DPMS, EPA ; consommation max. 50 W, veille < 1 W (115 V)
Alimentation	90 - 264 V, 47 - 63 Hz (commutation automatique)
Dimensions (L x H x P)	378 x 406 x 190 mm
Poids	4,5 kg
Température de fonctionnement	0 °C - 40 °C
Humidité de fonctionnement	10 % - 90 %
Certifications	TCO 99/03, TÜV/Ergonomics, TÜV/GS, FCC Class B, ISO 13406-2, VCCI, UL, CB, CE, C-Tick, BSMI, Fimko, GOST
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon non pelucheux et non abrasif ; ne pas utiliser de liquide, aérosol ou nettoyant pour vitres
Sécurité	Ne pas ouvrir le boîtier ; en cas de problème, contacter un technicien qualifié

FOIRE AUX QUESTIONS - FP767 V2 BENQ

Que faire si l'image est floue ?

Vérifiez que la résolution d'affichage est définie sur la résolution native de 1280 x 1024. Si vous utilisez un câble d'extension VGA, débranchez-le et testez à nouveau. Ajustez l'image avec la touche iKey ou réglez manuellement la phase et la fréquence d'horloge dans le menu OSD.

L'écran reste noir, que dois-je vérifier ?

Vérifiez d'abord que le témoin LED est allumé. S'il est vert mais affiche 'Hors de portée', changez le mode d'affichage pour un mode admis. S'il est orange, le moniteur est en veille : bougez la souris ou appuyez sur une touche. S'il est éteint, vérifiez la prise secteur, l'alimentation et l'interrupteur.

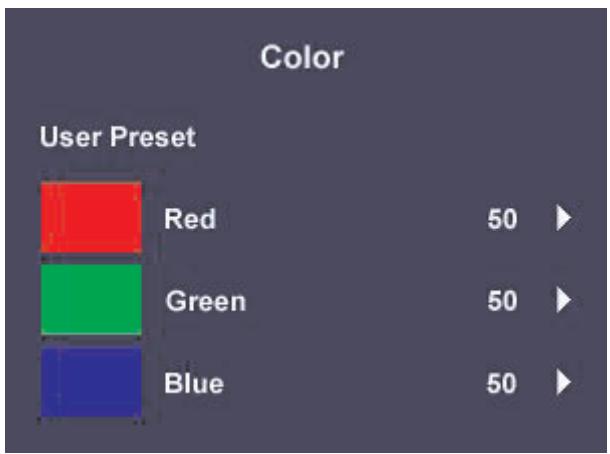

Comment régler les couleurs de l'image ?

Appuyez sur la touche Enter pour ouvrir l'OSD, naviguez jusqu'à l'icône 'Rappel' et sélectionnez 'Paramètres de couleur' pour restaurer les valeurs d'usine. Si les couleurs restent anormales, vérifiez que le câble de signal n'a pas de broches pliées ou cassées.

Des pixels semblent morts ou défectueux, est-ce normal ?

Un certain nombre de pixels défectueux (toujours noirs, blancs ou colorés) peut être toléré selon la norme ISO 13406-2. Si le nombre est excessif, contactez votre revendeur. Pour plus d'informations, reportez-vous à la section 'Fréquence des erreurs de pixels'.

Quelle résolution et fréquence de rafraîchissement dois-je utiliser ?

Pour une image optimale, utilisez la résolution native de 1280 x 1024 avec une fréquence de rafraîchissement de 60, 70 ou 75 Hz. Les modes admis sont listés dans le manuel.

Comment nettoyer l'écran LCD ?

Débranchez toujours le moniteur avant le nettoyage. Utilisez un chiffon non pelucheux et non abrasif (sec ou légèrement humide). N'utilisez jamais de liquide, d'aérosol ou de nettoyant pour vitres.

Comment installer le pilote du moniteur ?

Insérez le CD-ROM fourni, puis suivez les instructions pour votre système d'exploitation (Windows 95/98/2000/ME/XP). Dans les paramètres d'affichage, mettez à jour le pilote en sélectionnant le dossier Drivers du CD et choisissez 'FP767 ver. 2'.

L'OSD ne s'affiche pas ou est verrouillé, que faire ?

Pour déverrouiller l'OSD, appuyez et maintenez enfoncée la touche Enter pendant environ 10 secondes jusqu'à ce que le verrouillage soit désactivé. Si le problème persiste, vérifiez que le moniteur est sous tension et que le signal vidéo est actif.

Le moniteur ne détecte pas le signal de l'ordinateur

Assurez-vous que le câble de signal est correctement branché au moniteur et à l'ordinateur. Vérifiez que l'ordinateur est allumé et que la carte graphique fonctionne. Essayez un autre câble si possible.

Comment activer le mode d'économie d'énergie ?

Le moniteur prend en charge les normes VESA DPMS. Configurez les paramètres d'économie d'énergie de votre ordinateur pour mettre le moniteur en veille après une période d'inactivité. Le témoin LED passera alors en orange.

MODE D'EMPLOI FP767 V2 BENQ

Moniteur couleur LCD

Panneau LCD 43,2 cm (17,0")

Manuel de l'utilisateur

Bienvenue

Copyright © 2003 BENQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrivie, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BENQ Corporation.

Limitation de responsabilité

BENQ Corporation n'assure aucune représentation ou garantie, express ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BENQ Corporation se réserve le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

Sécurité de l'alimentation électrique

• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché. Placez votre câble près d'une prise électrique facilement accessible.
• Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.

Entretien et nettoyage

• Nettoyage Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aérosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajustat est en place.
• N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.

Entretien

• N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrite ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

Sommaire

5 Pour commencer 6 Présentation du moniteur 6 Vue avant 6 Vue arrière (1) 7 Vue arrière (2): emplacement des fiches et prises 8 Installation matérielle du moniteur 9 Dévisser la base 10 Installation logicielle du moniteur 37 Sélection de la résolution d'affichage optimale 39 Choix du taux de rafraîchissement correct 41 Optimisation de l'image 42 Régler le moniteur 42 Un coup d'œil au panneau de commande 43 Mode Raccourci 44 Mode Menu Principal 52 Dépannage 52 Foire aux questions (FAQ) 53 Pour plus d'aide 54 Modes de fonctionnement admis 55 Spécifications

Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.

Moniteur à cristaux liquides BenQ
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation
Câble de signal
Câble audio

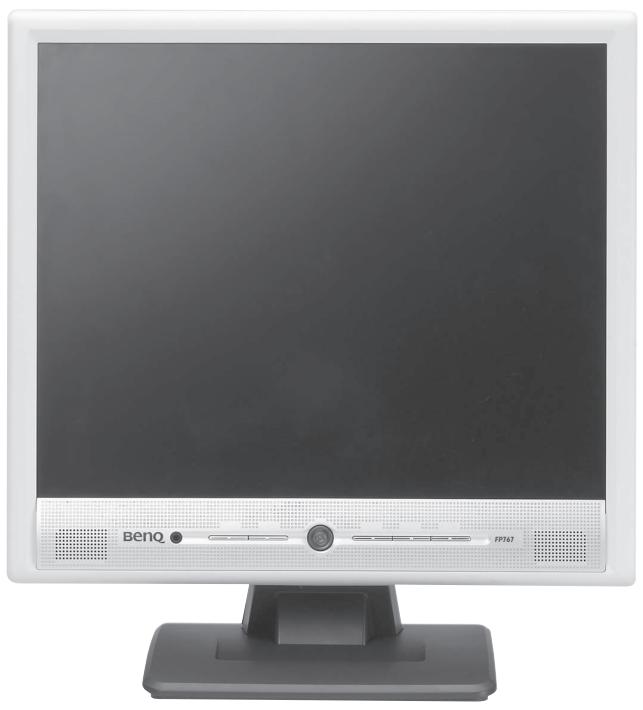

Vue avant

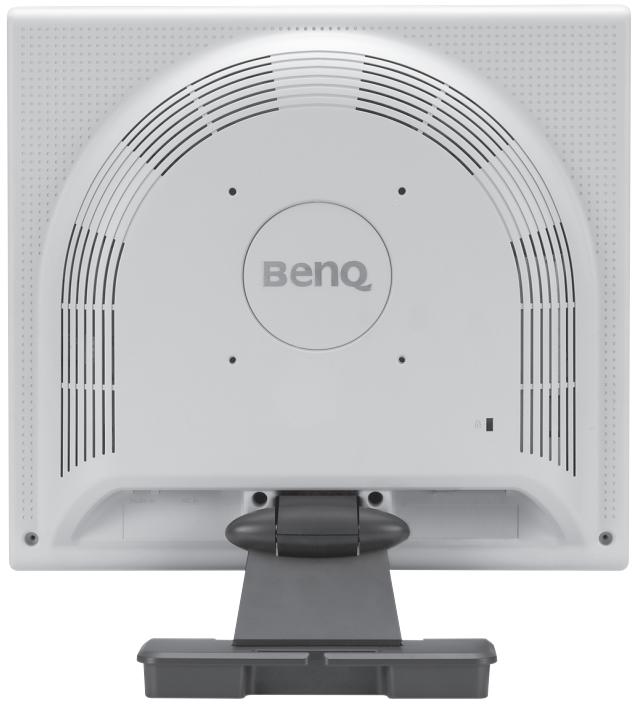

Vue arrêté (1)

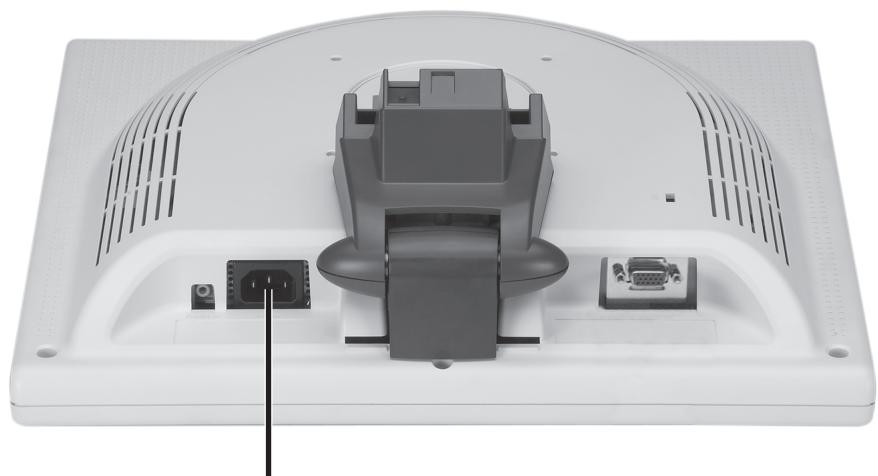

Vue arrêté (2) : emplacement des fiches et prises

Prise jack d'alimentation en courant alternatif

3 Installation matérielle du moniteur

Vérifiez que l'alimentation de l'ordinateur et du moniteur est éteinte. Effectuez ensuite les cinq étapes suivantes pour installer votre moniteur LCD.

1. Tirez la base vers l'arrière. Lors de l'installation de l'écran, n'introduisez pas les doigts dans la fente située entre la base et le moniteur.

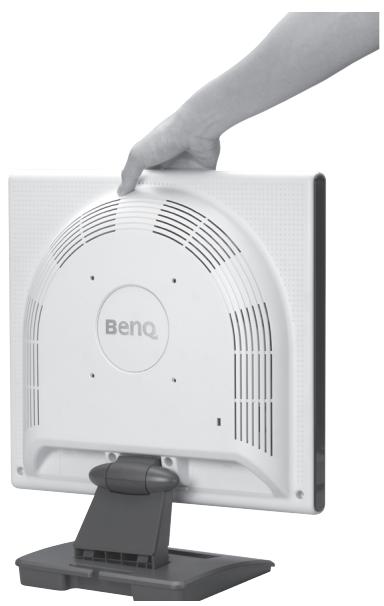

2. Placez l'écran dans le plateau de la base jusqu'à ce qu'il s'enclenche. Un clic doit retentir.

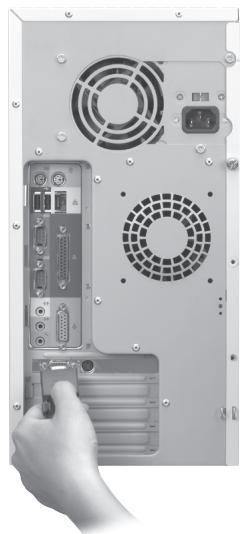

1. i.> Branchez le cordon d'alimentation sur le moniteur. ii.> Branchez le câble audio sur le moniteur. iii.> Branchez le câble de signal sur le moniteur.

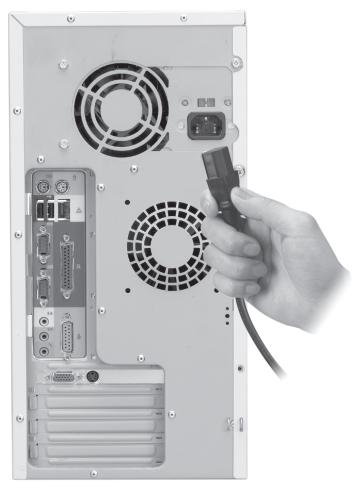

1. i.> Branchez le cordon d'alimentation sur une prise secteur.

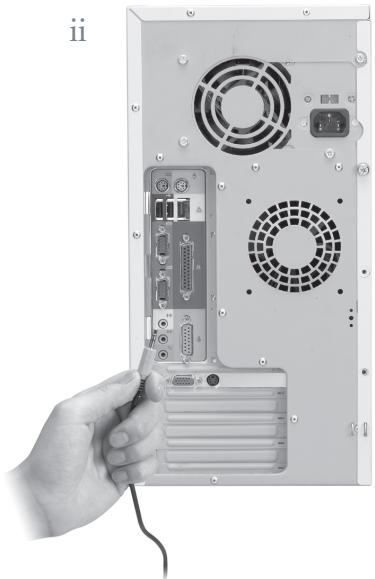

ii.> Reliez l'autre extrémité du câble audio à la prise audio de l'ordinateur (modèles FP767 uniquement). iii.> Reliez l'autre extrémité du câble de signal au connecteur de signal de l'ordinateur.

iii

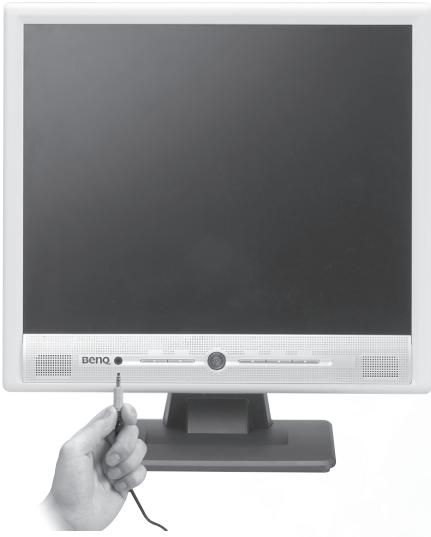

1. Pour utiliser des écouteurs, branchez le casque sur la prise ajustate sur le côté gauche du tableau de commande.

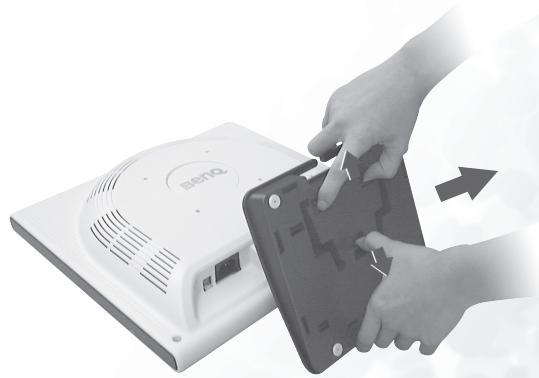

Détachez la base

Tirez sur les clips, puis retirez le plateau de la base.

Installation logicielle du moniteur

Vous devez installer le pilote de moniteur correspondant à votre système d'exploitation.

Pour installer le pilote pour Windows 95, commencez la procédure à cette page.

Pour Windows 98, allez à la page 15.

Pour Windows 2000, allez à la page 20.

Pour Windows ME, allez à la page 27.

Pour Windows XP, allez à la page 33.

Windows 95. La première fois que vous démarrez Windows avec un nouveau moniteur, le système le détecte et installe automatiquement le pilote d'écran Plug & Play. Pour installer le pilote actuel depuis le CD, procédez comme suit :

1. Insérez le CD-ROM « BenQ LCD Monitor » dans votre lecteur de CD-ROM.

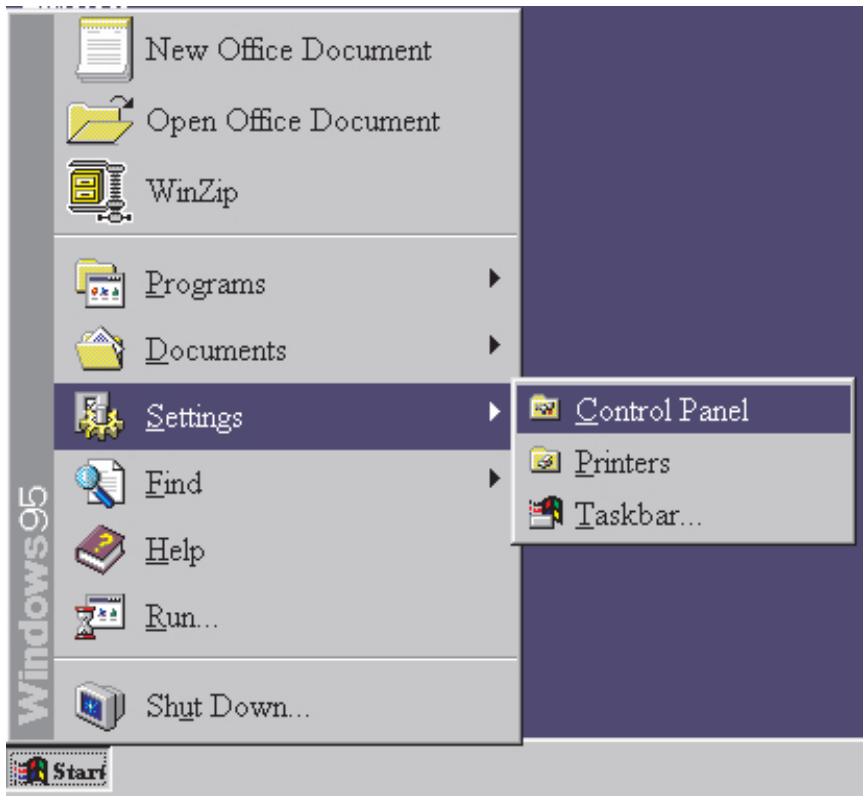

2. Cliquez sur « Start » (Démarrer), puis sur « Settings » (Paramètres).

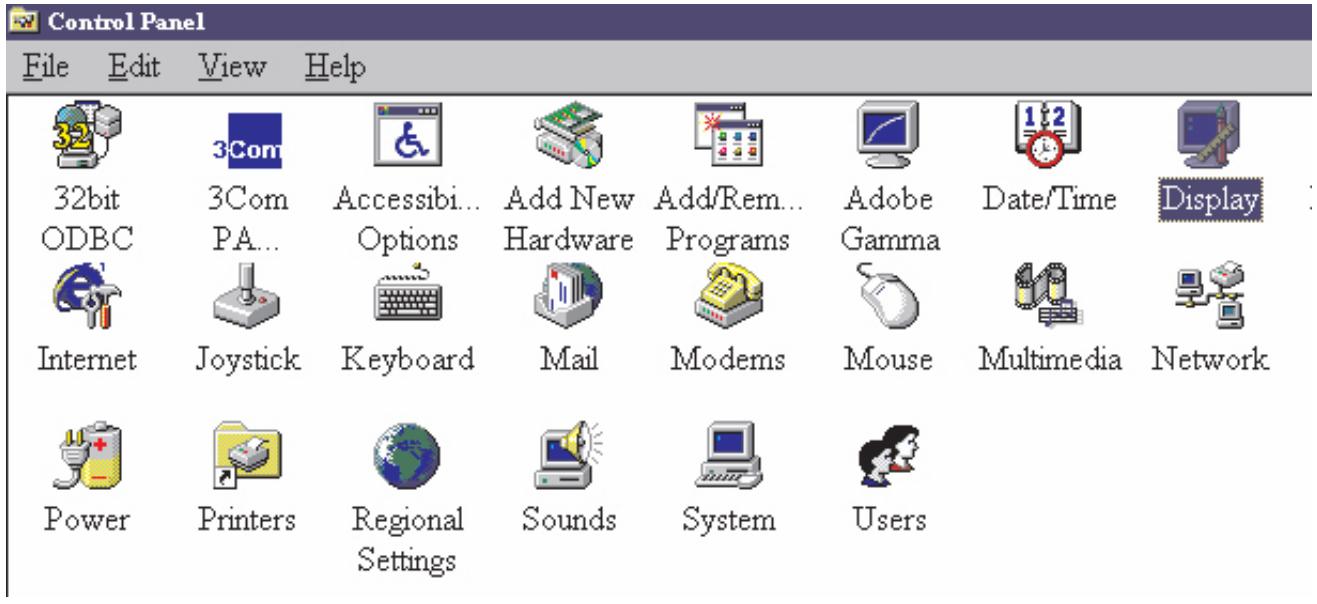

1. Double-cliquez sur l'icône « Display » (Affichage) du « Control Panel » (Panneau de configuration).

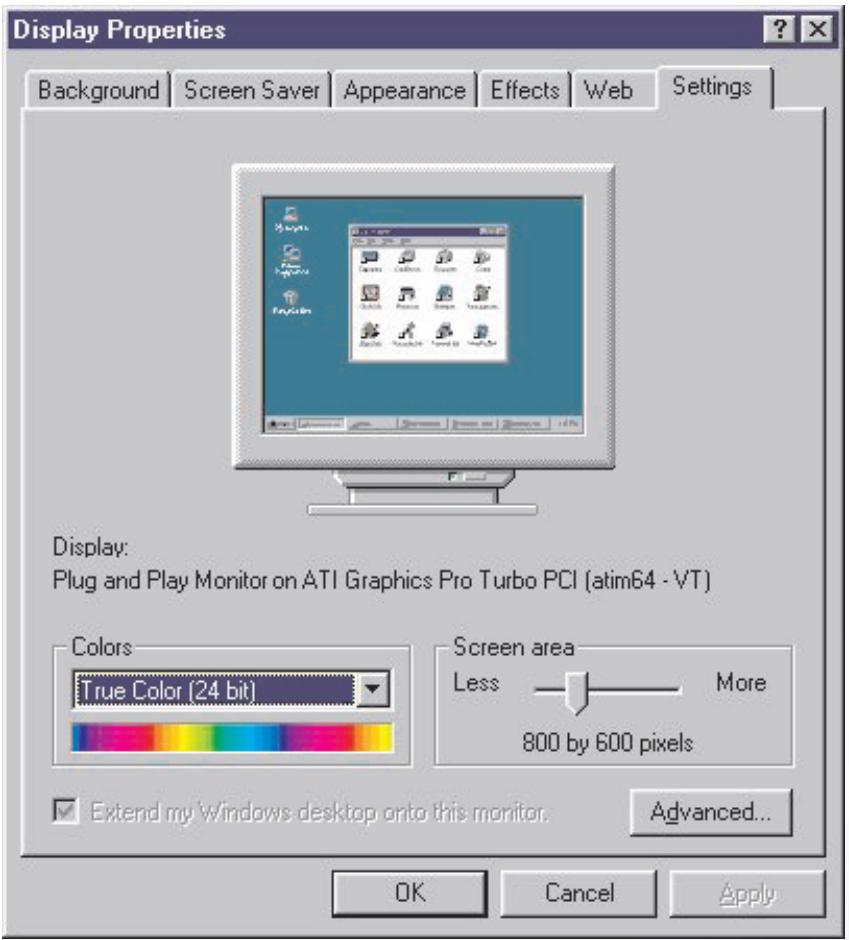

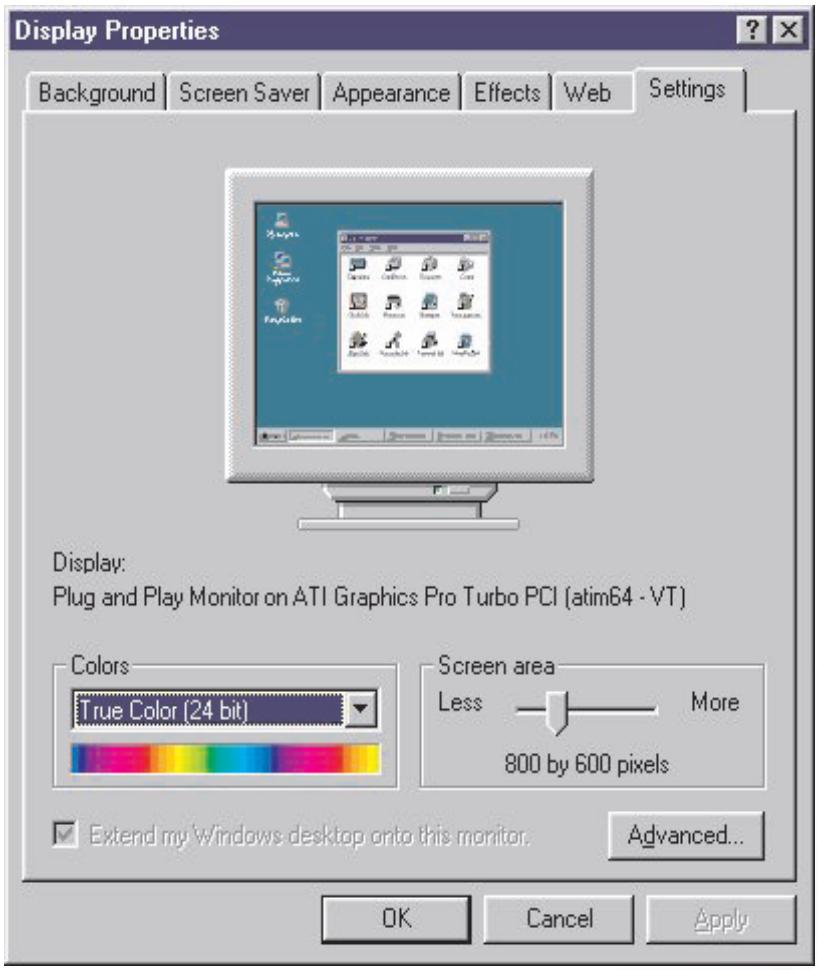

1. Dans la fenêtre « Display properties » (Propriétés d'affichage), cliquez sur l'onglet « Settings » (Paramètres). Cliquez sur le bouton « Advanced... » (Avancé) dans le coin inférieur droit de la fenêtre.

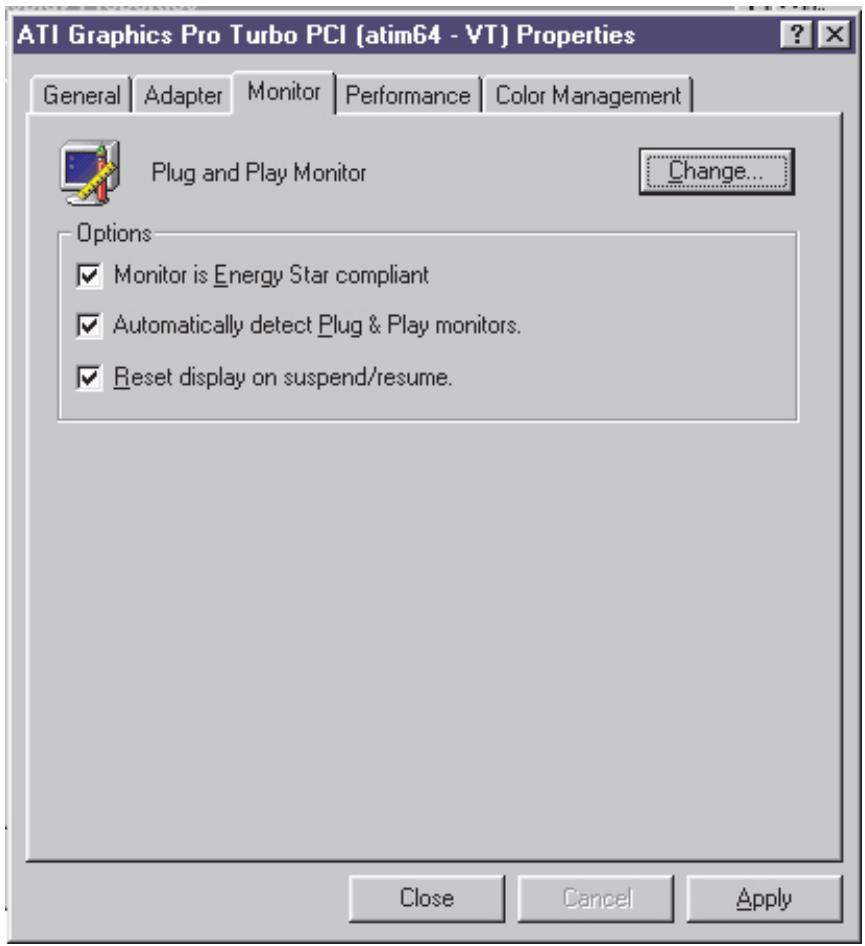

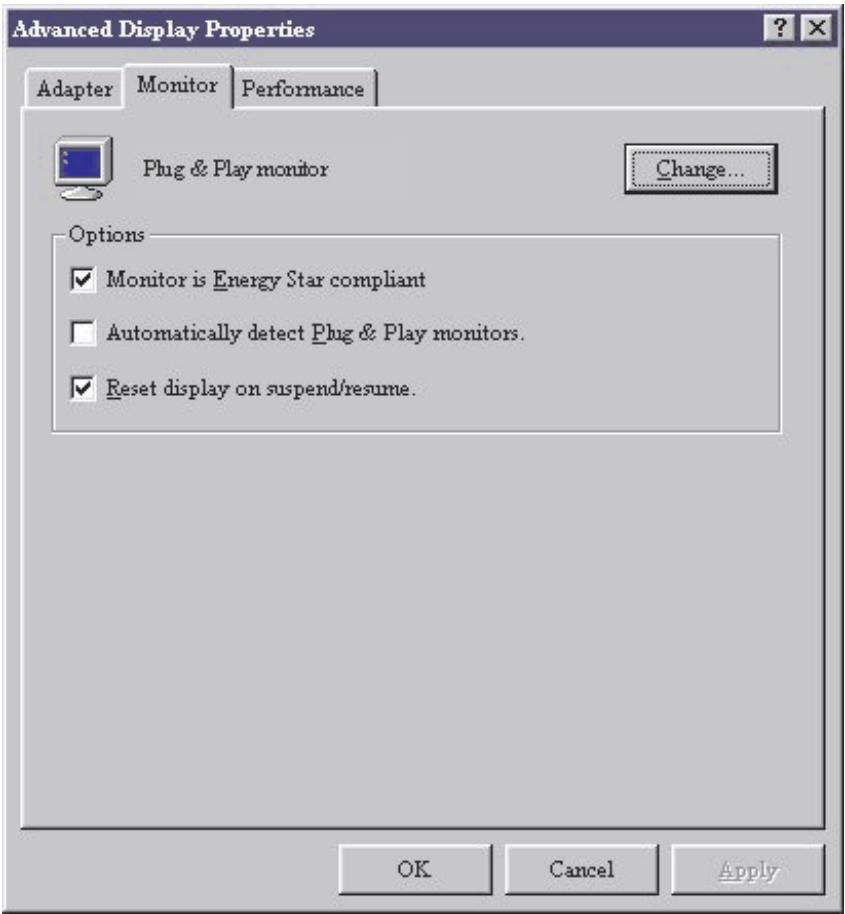

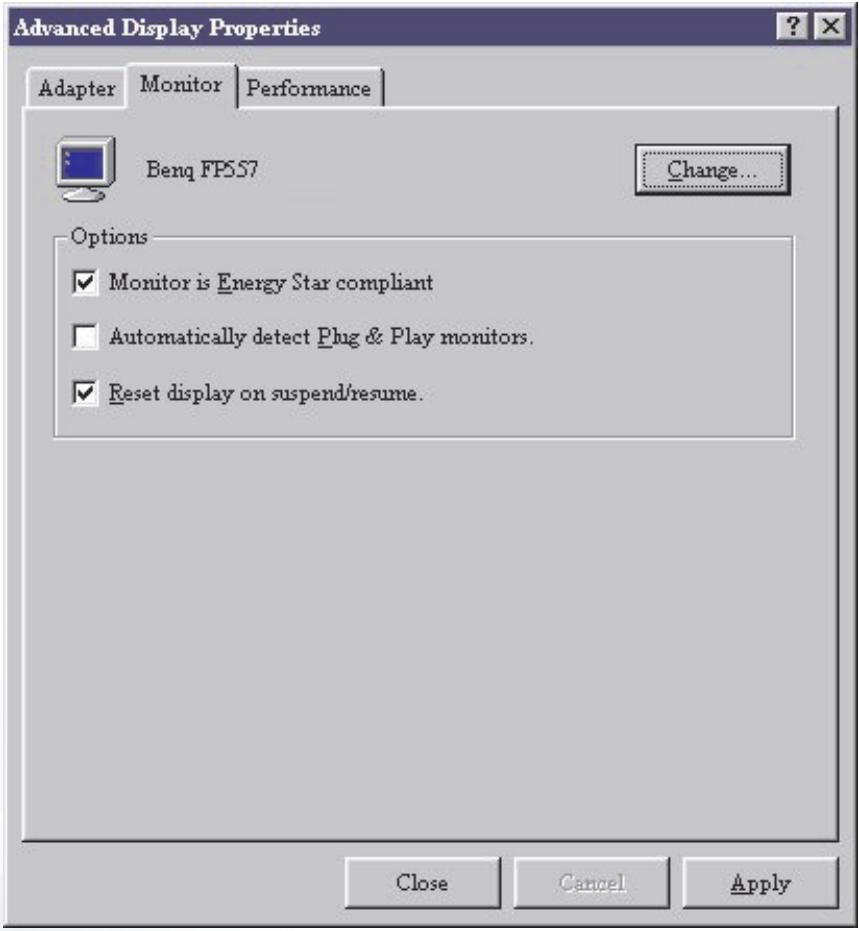

1. Sélectionnez l'onglet « Monitor » (Moniteur). Cliquez sur le bouton « Change » (Modifier) dans le coin supérieur droit de la fenêtre.

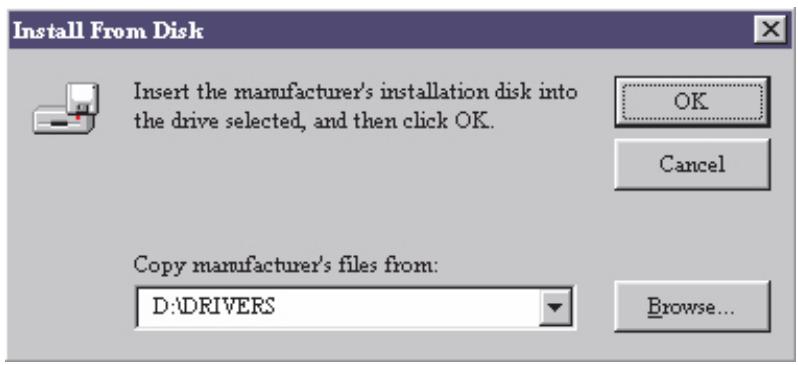

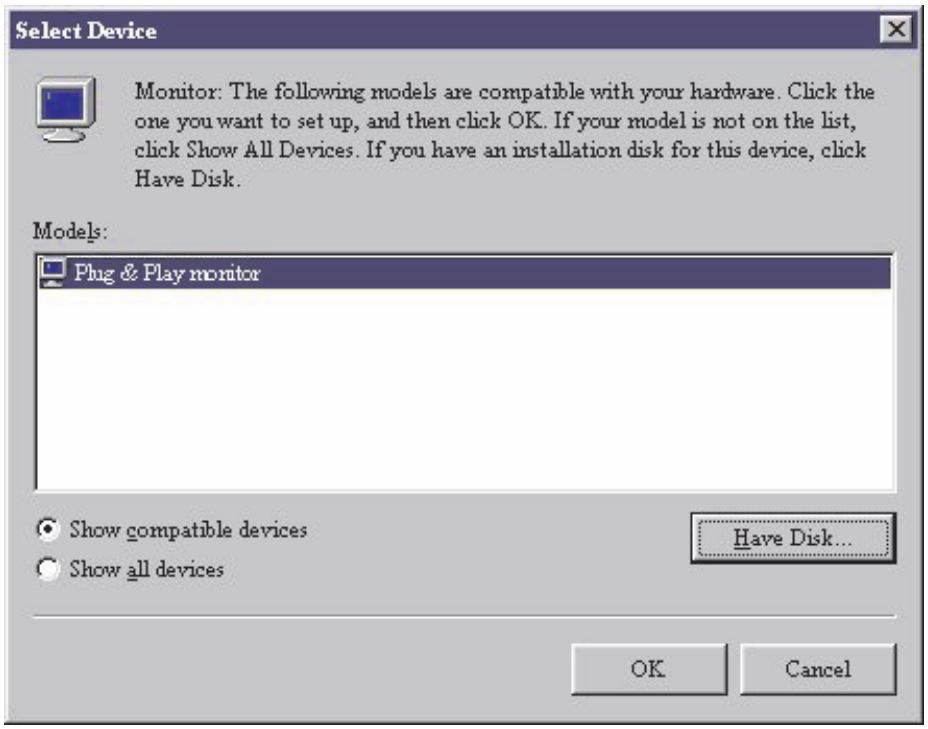

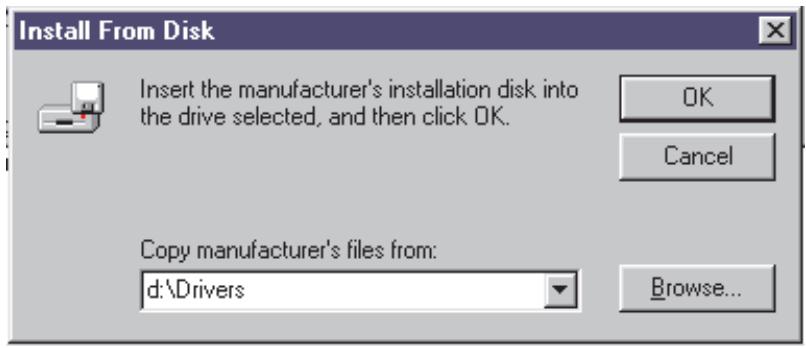

1. Cliquez ensuite sur le bouton « Have disk » (Disquette fournie) dans le coin inférieur droit. Une nouvelle fenêtre s'affiche. Choisissez le bouton « Browse » (Parcourir).

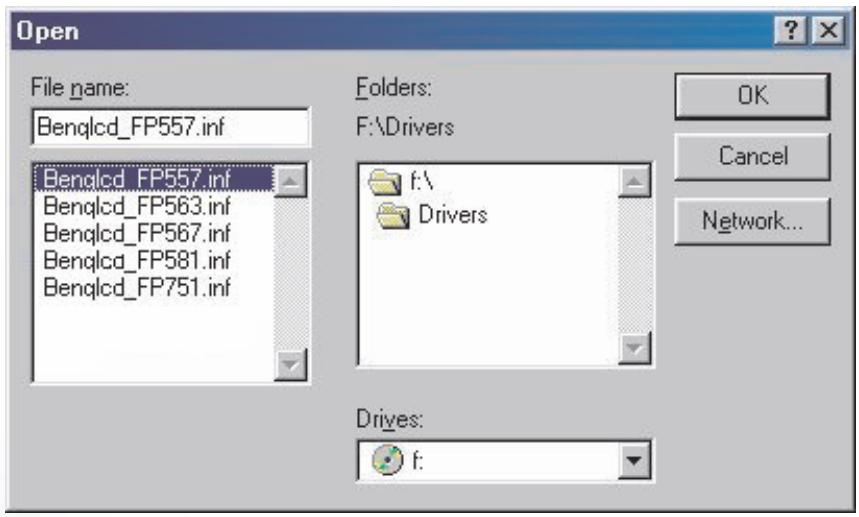

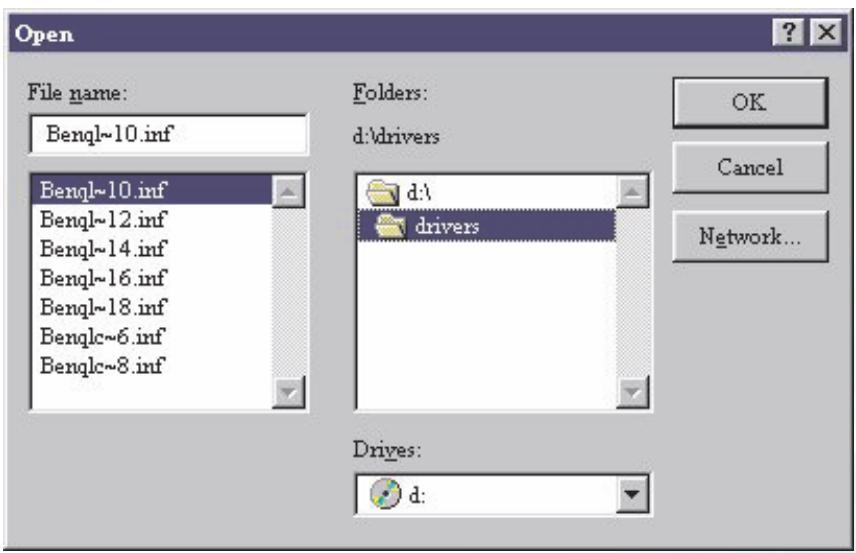

1. Insérez le CD fourni dans le lecteur de CD-ROM. Sélectionnez le lecteur de CD-ROM dans le menu déroulant.
2. Dans la zone située au-dessus du lecteur, sélectionnez le dossier « Drivers » (Pilotes). Ce dossier contient les pilotes actuels. Cliquez sur « OK » pour fermer la fenêtre.

1. En cliquant à nouveau sur « OK » dans la fenêtre suivante, vous accédez à la liste des périphériques compatibles. Sélectionnez « FP767 ver. 2 » dans la liste, puis cliquez à nouveau sur « OK »

1. Vous revenez à la fenêtre « Advanced Display Properties » (Propriétés d'affichage avancées). Fermez la fenêtre en cliquant sur « OK » et confirmez les messages qui s'affichent en choisant « Yes » (Oui). Cliquez à nouveau sur « OK » et sur « Yes » (Oui). L'installation est terminée. Vous pouvez à présent fermer la fenêtre « Display Properties » (Propriétés d'affichage).

Windows 98. Pour installer ou mettre à jour manuellement le pilote, procédez comme suit :

1. Ouvrez le panneau de configuration et double-cliquez sur l'icône « Display » (Affichage).

1. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l'onglet « Settings » (Paramètres). Cliquez sur le bouton « Advanced... » (Avancé) dans le coin inférieur droit de la fenêtre.

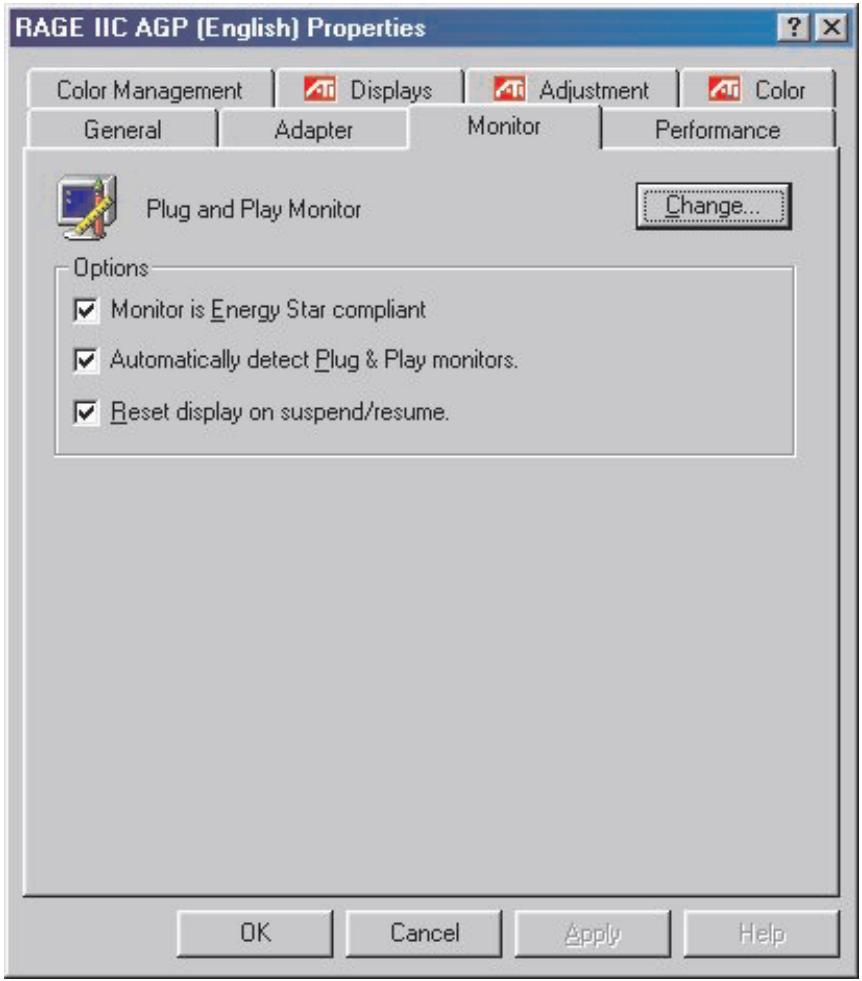

1. Sélectionnez l'onglet « Monitor » (Moniteur). Cliquez sur le bouton « Change » (Modifier) dans le coin supérieur droit de la fenêtre.

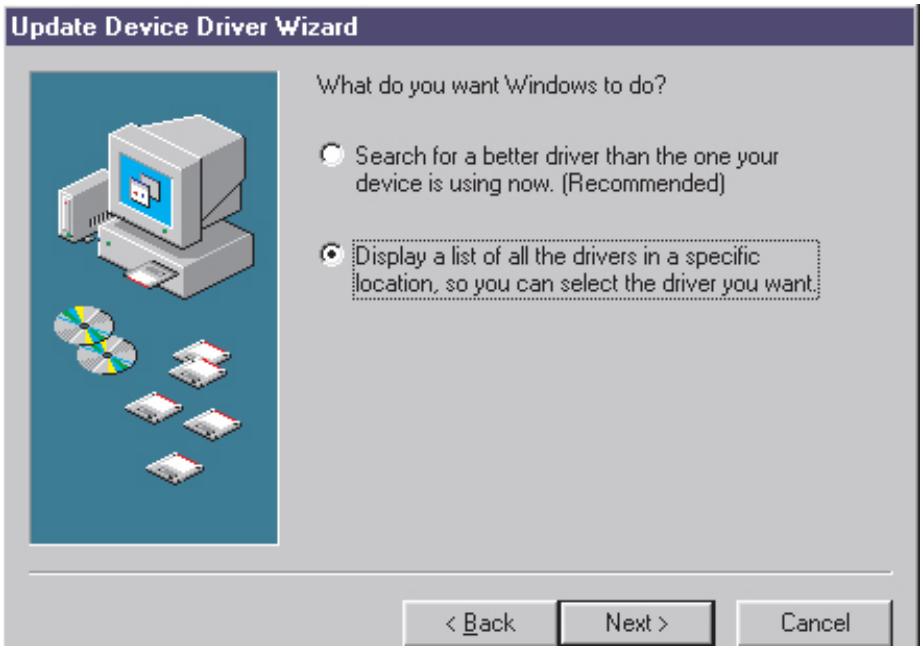

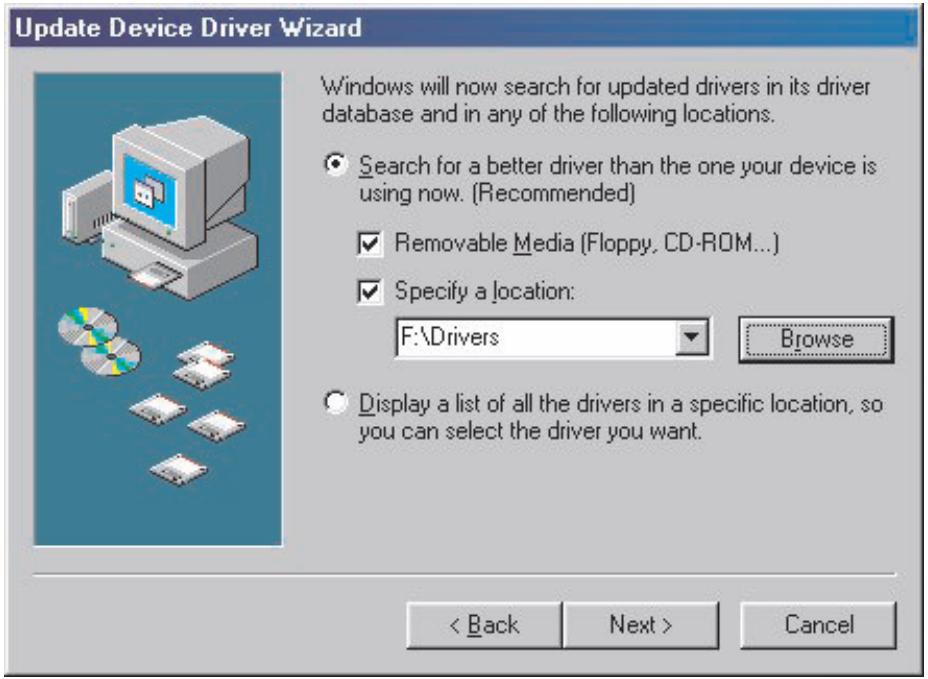

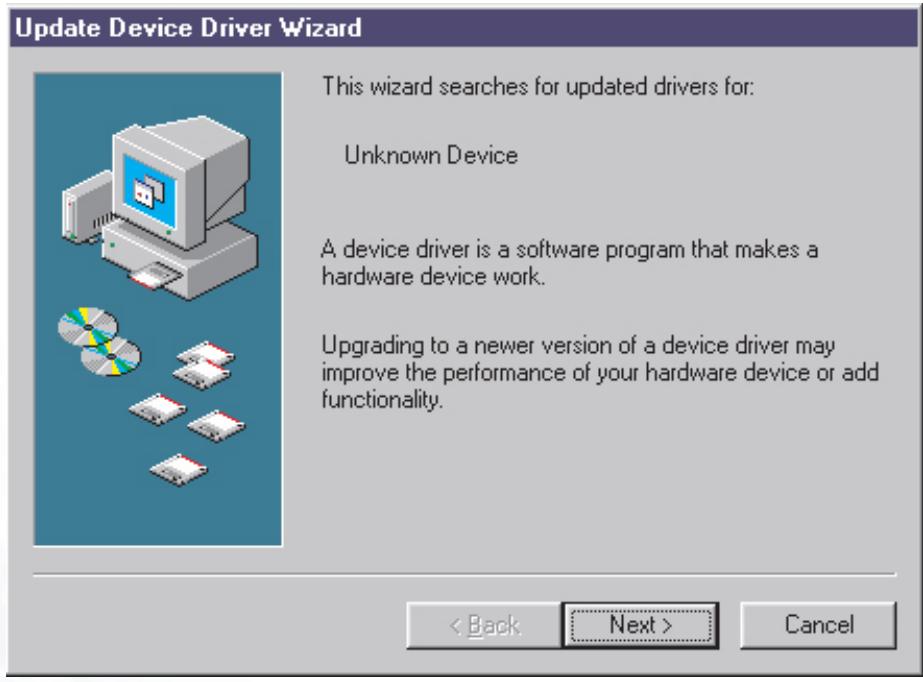

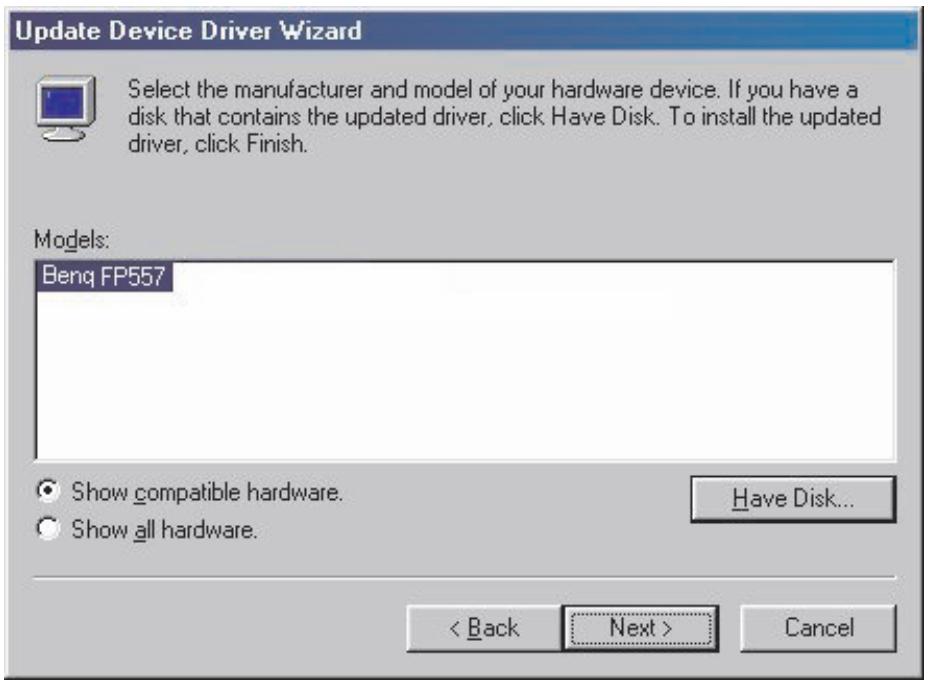

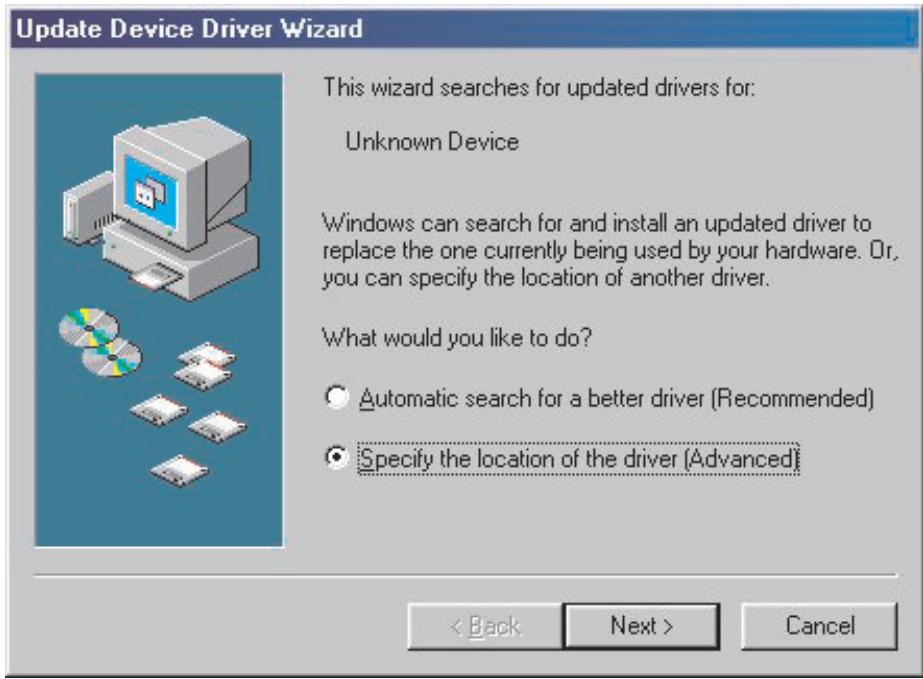

1. La boîte de dialogue « Update Device Driver Wizard » (Assistant mise à jour de pilote de périphérique) s'ouvre. Cliquez sur « Next » (Suivant) pour continuer.

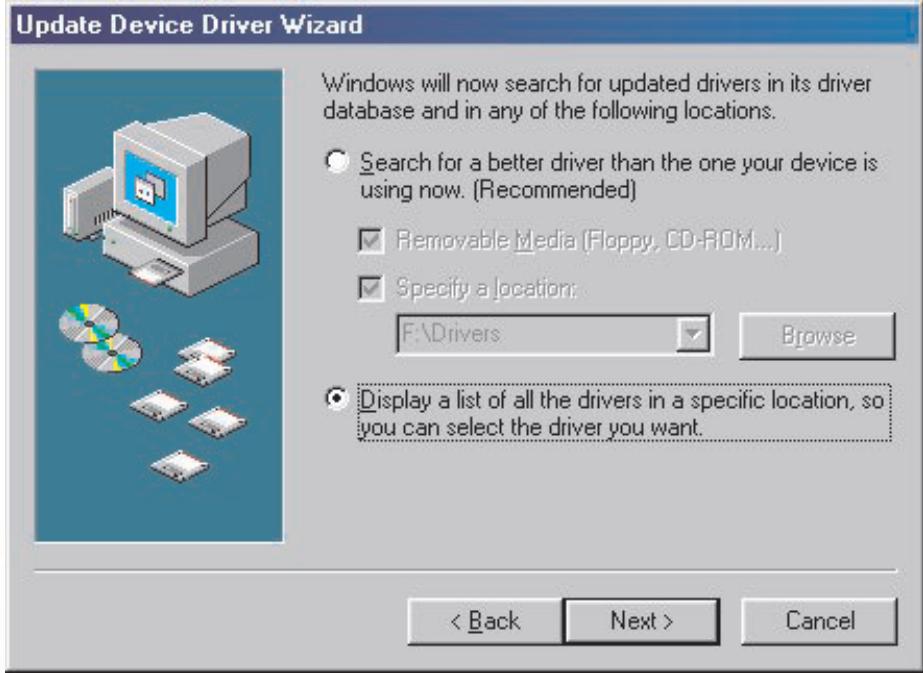

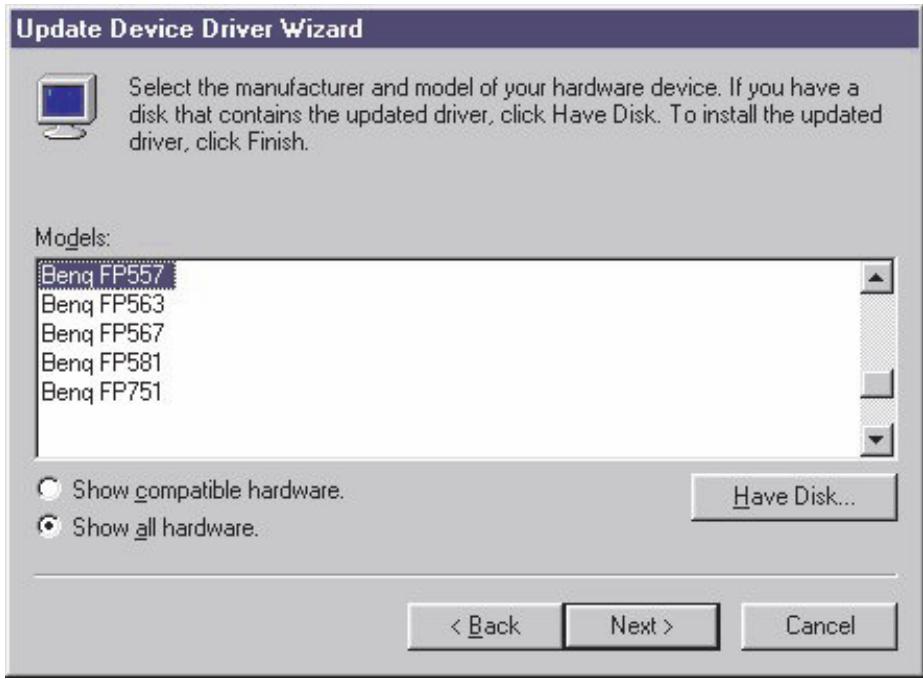

1. Cliquez sur « Display a list of all drivers in a specific location, so you can select the driver you want. » (Afficher une liste de tous les pilotes situés dans un emplacement précis, afin de pouvoir installer le pilote de votre choix), puis cliquez sur « Next » (Suivant).

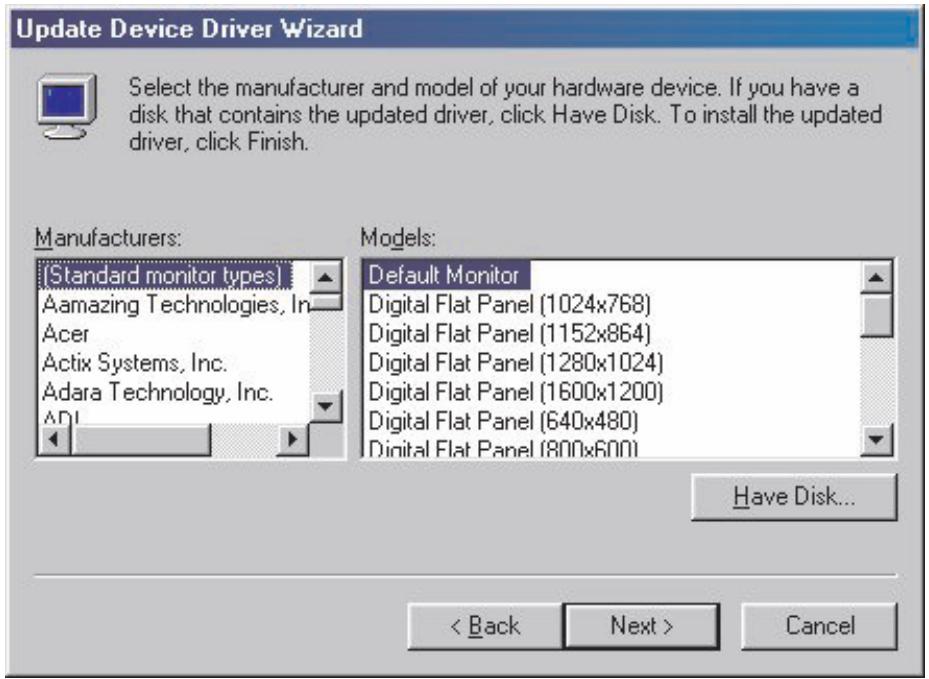

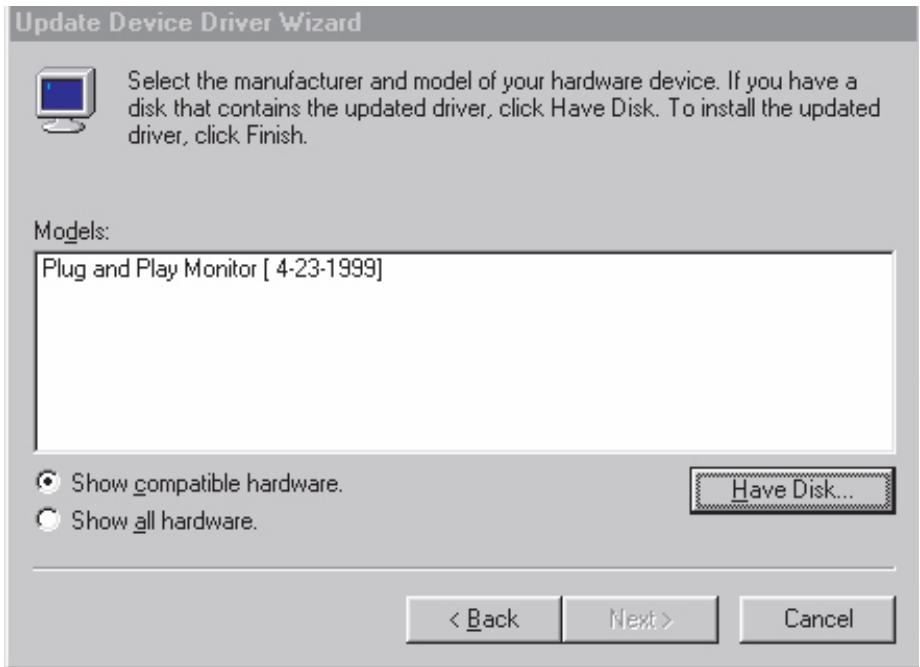

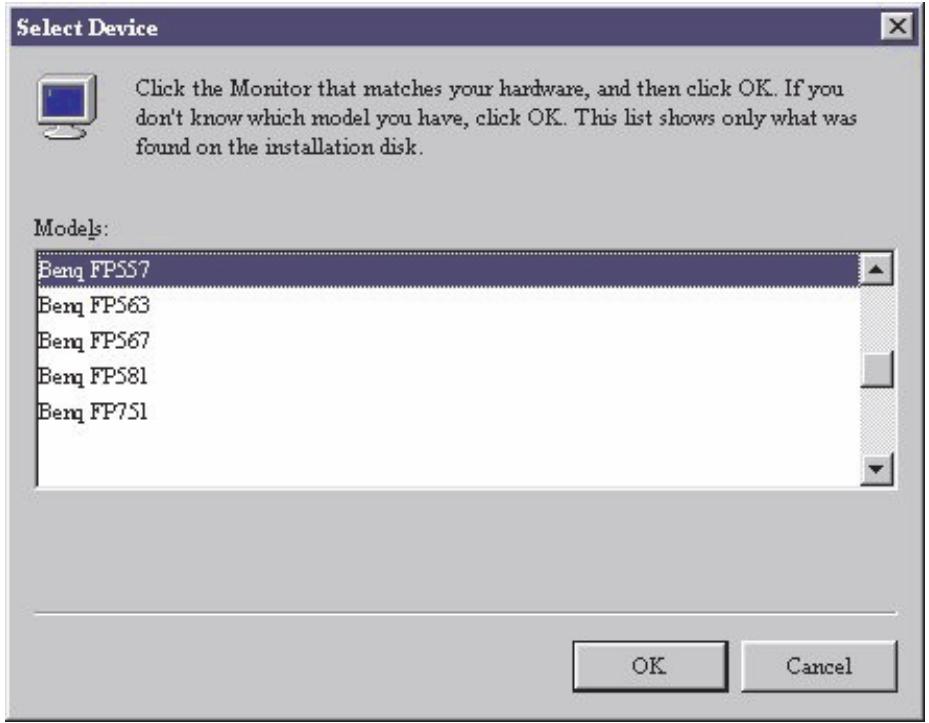

1. Cliquez ensuite sur le bouton « Have disk » (Disquette fournie) dans le coin inférieur droit. Une nouvelle fenêtre s'affiche. Choisissez le bouton « Browse » (Parcourir).

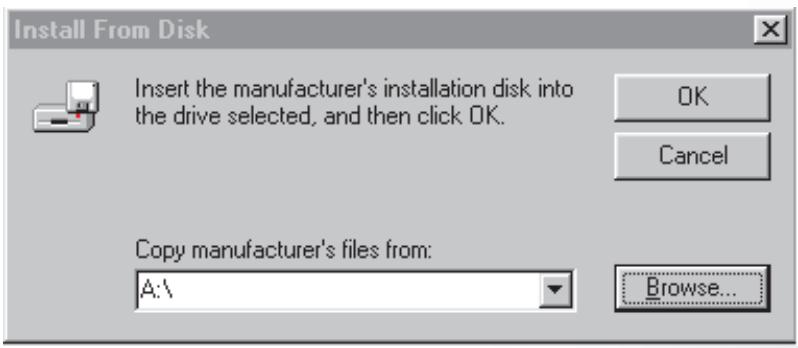

1. Insérez le CD fourni dans le lecteur de CD-ROM. Sélectionnez le lecteur de CD-ROM dans le menu déroulant.

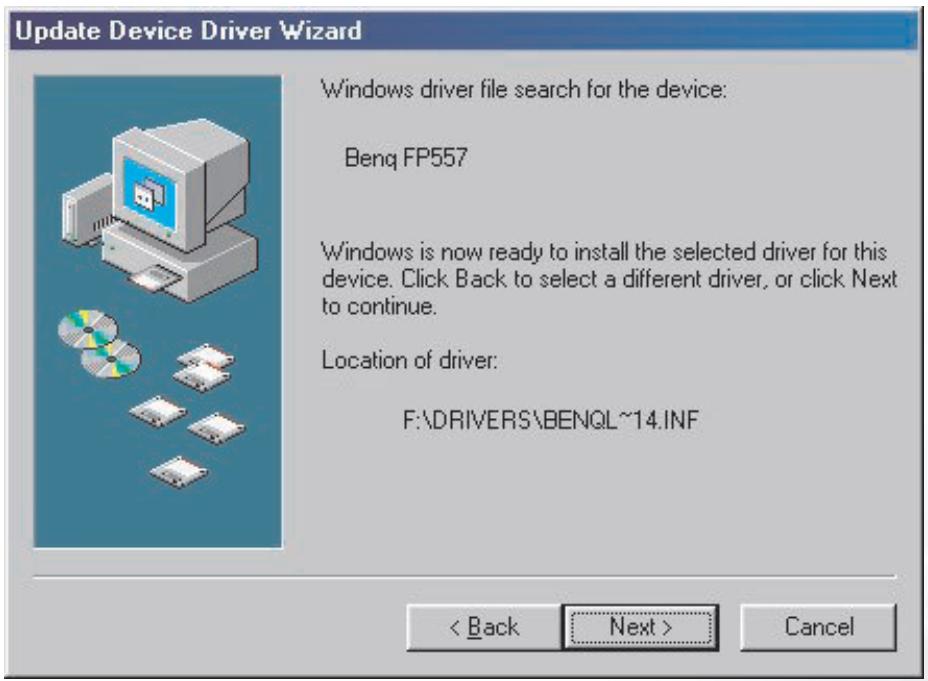

1. En cliquant à nouveau sur « OK » dans la fenêtre suivante, vous accédez à la liste des périphériques compatibles. Sélectionnez « FP767 ver. 2 » dans la liste, puis cliquez à nouveau sur « Next » (Suivant).

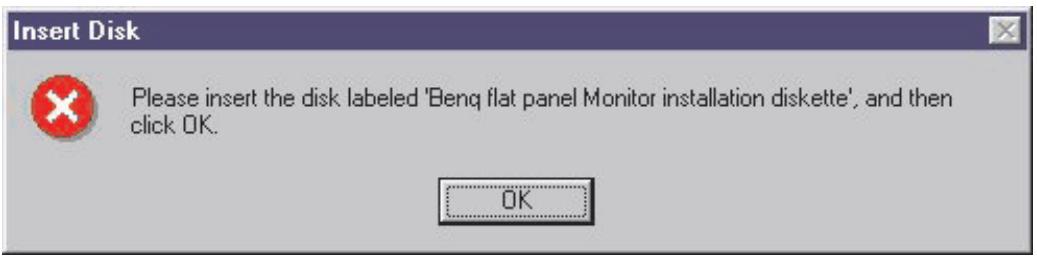

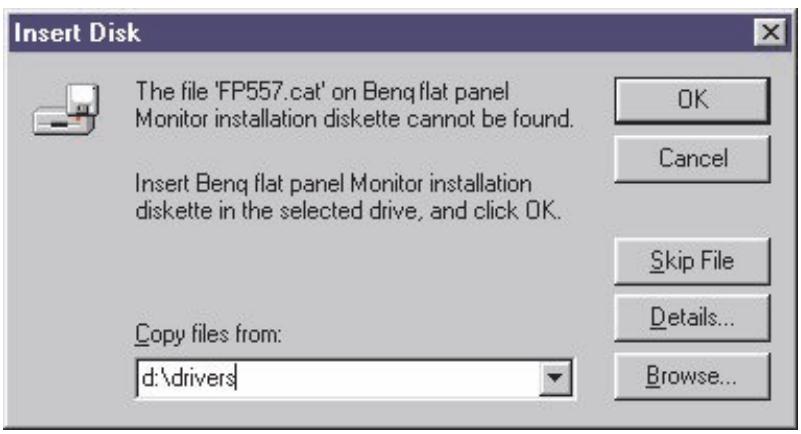

1. La boîte de dialogue « Insert Disk » (Insérer la disquette) s'affiche. Cliquez sur « OK », puis sur « Skip File » (Ignorer le fichier).

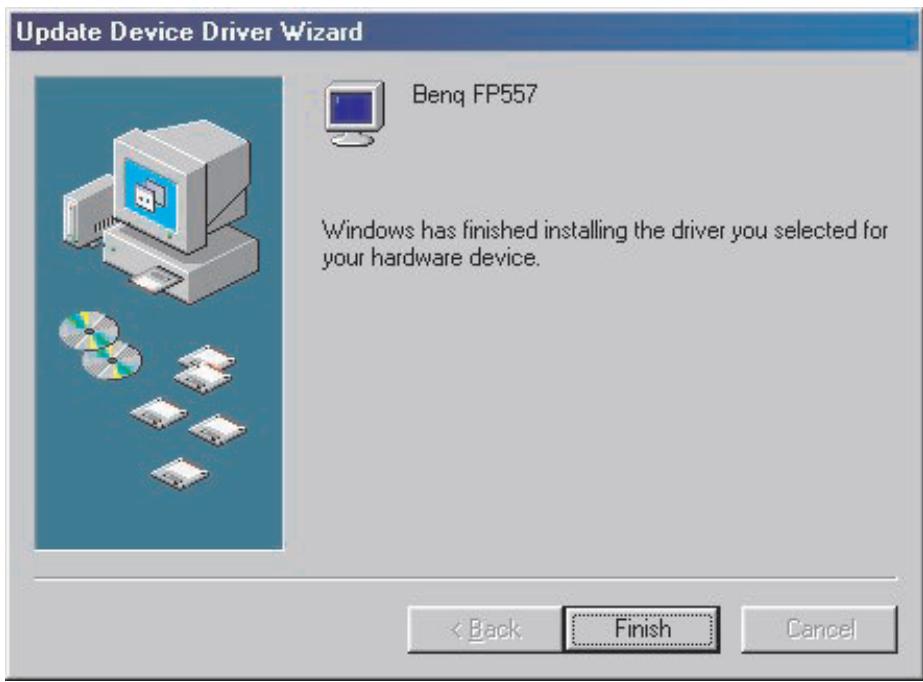

1. Fermez la fenêtre « Update Device Driver Wizard » (Assistant de mise à jour du pilote) en cliquant sur « Finish » (Terminer) pour terminer l'installation.

Windows 2000. La première fois que vous démarrez Windows avec un nouveau moniteur, le système le détecte et ouvre automatiquement la boîte de dialogue « Add New Hardware Wizard » (Assistant de nouveau matériel). Suivez la procédure à partir de l'étape 4.

1. Insérez le CD-ROM « BenQ LCD Monitor » dans votre lecteur de CD-ROM.

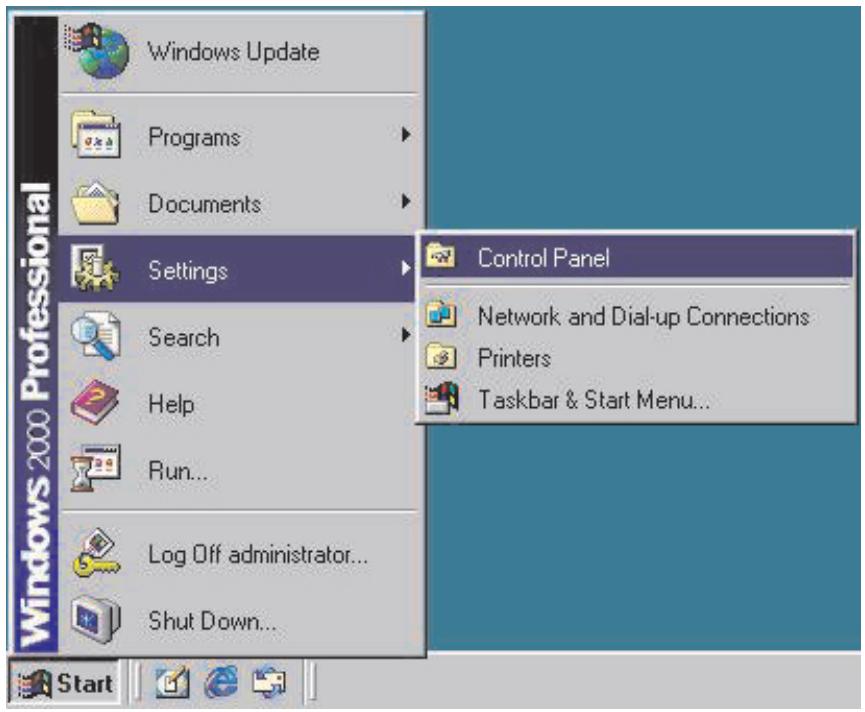

2. Cliquez sur « Start » (Démarrer), puis sur « Settings » (Paramètres).

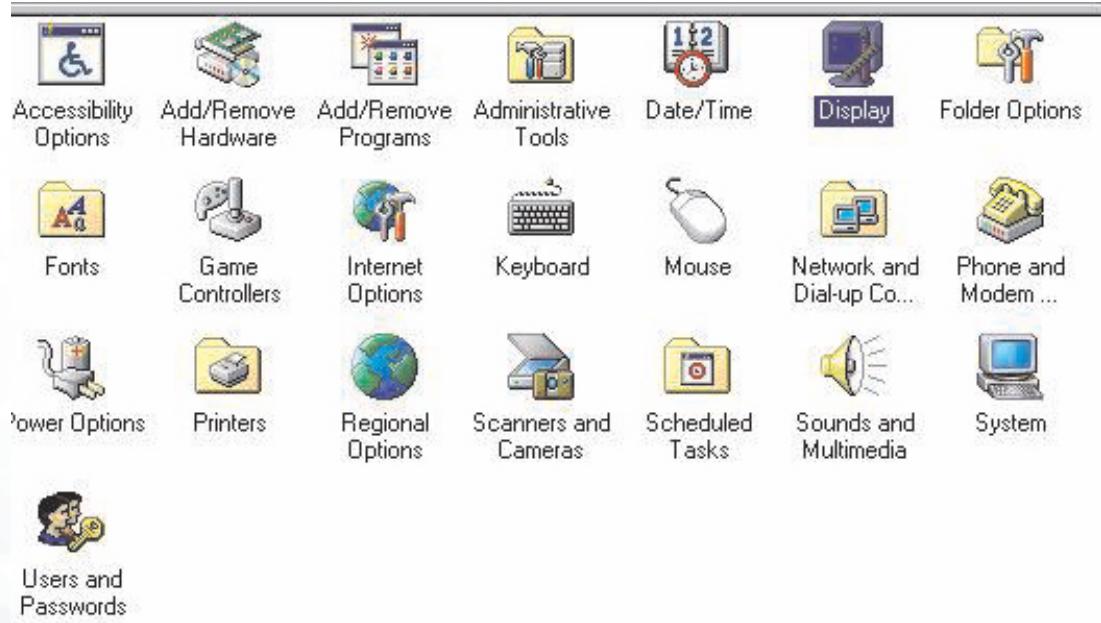

1. Ouvrez le « Control Panel » (Panneau de configuration) et double-cliquez sur l'icône « Display » (Affichage).

1. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l'onglet « Settings » (Paramètres). Cliquez sur le bouton « Advanced Properties » (Avancé) dans l'angle inférieur droit de la fenêtre.

1. Cliquez sur l'onglet « Monitor » (Moniteur) puis sur « Properties » (Propriétés).

1. Cliquez sur l'onglet « Driver » (Pilote), puis sur « Update Driver » (Mettre à jour le pilote).

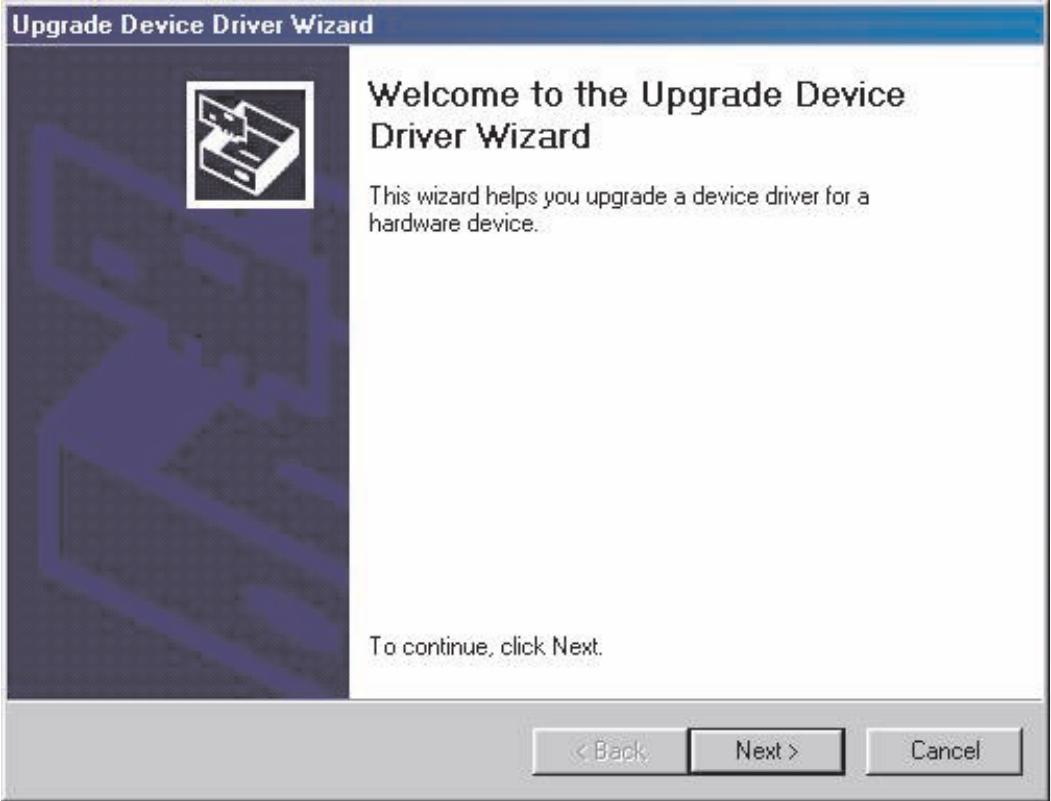

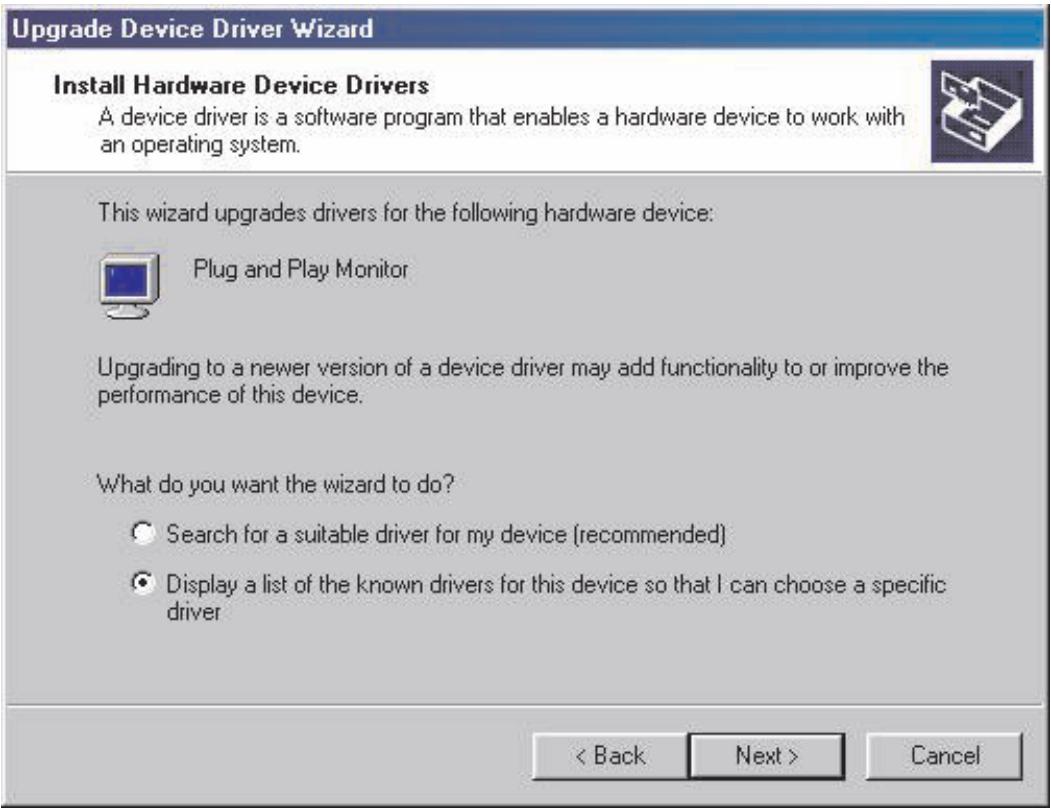

1. La boîte de dialogue « Upgrade Device Driver Wizard » (Assistant de mise à jour de pilote de périphérique) s'ouvre. Cliquez sur « Next » (Suivant).

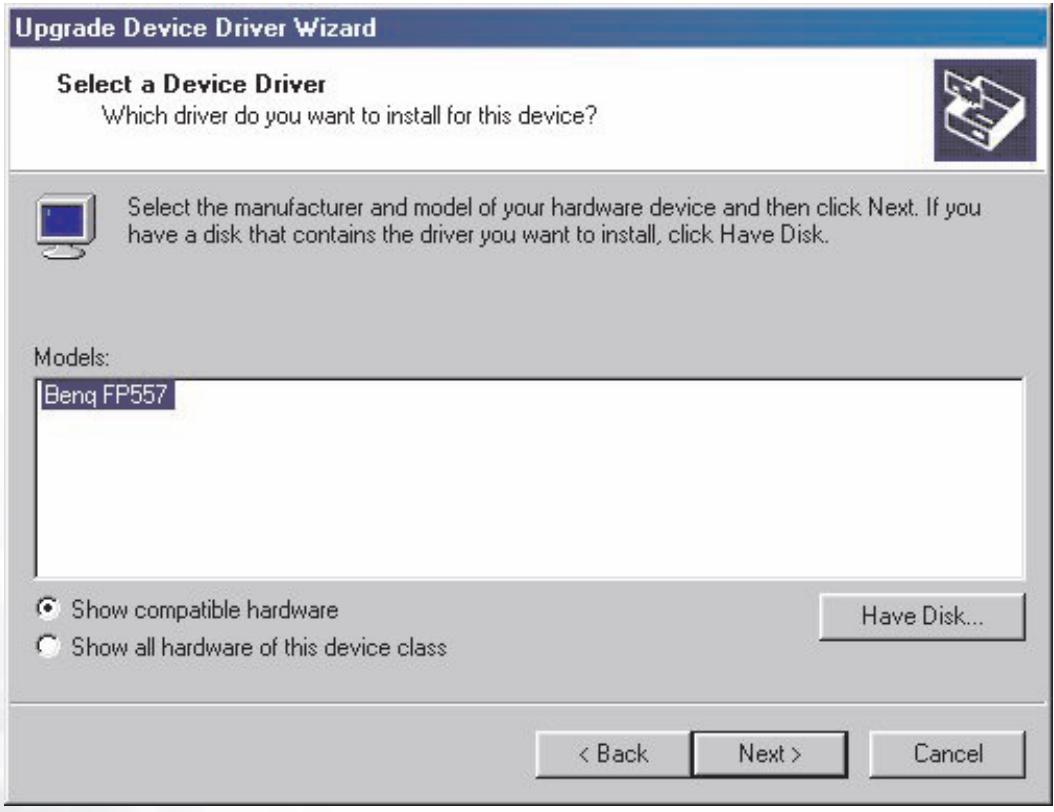

1. Cliquez sur « Display a list of the known drivers for this device so that I can choose a specific driver » (Afficher la liste des pilotes connus pour ce périphérique, afin de pouvoir choisir un pilote spécifique) puis sur « Next » (Suivant).

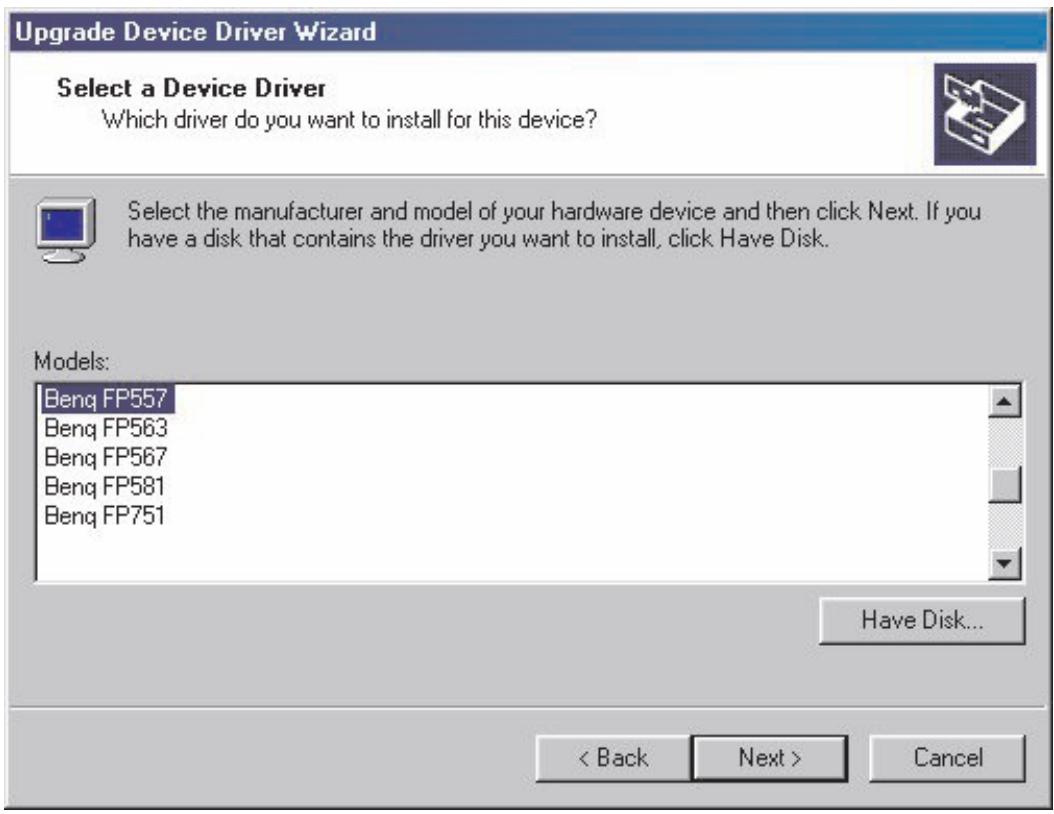

1. Dans la fenêtre suivante, cliquez sur « Have Disk » (Disquette fournie). La fenêtre « Install From Disk » (Installer à partir d'une disquette) s'affiche. Cliquez sur « Browse » (Parcourir) pour accéder à la fenêtre, the « Located File » (Localiser le fichier).

1. Faites défilier la liste, sélectionnez votre lecteur de CD-ROM et cliquez sur « Next » (Suivant).

1. Dans la liste de dossiers du CD-ROM, sélectionnez le dossier « Drivers » (Pilotes). Cliquez alors deux fois sur « Open » (Ouvrir), puis sur « OK ». Une nouvelle fenêtre s'affiche. Sélectionnez-y votre Mode LCD (FP767 ver. 2) dans la liste, puis cliquez deux fois sur « Next » (Suivant).

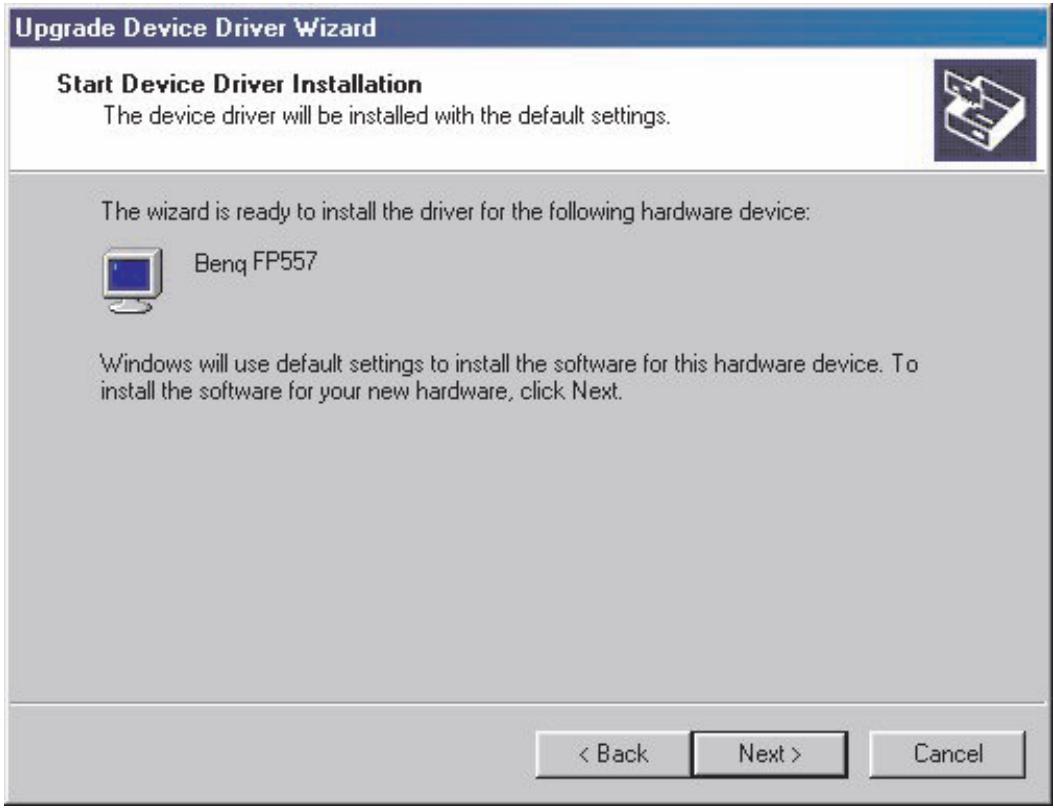

1. Les nouveaux pilotes sont à présent installés sur l'ordinateur.

Windows ME. Pour installer ou mettre à jour manuellement le pilote, procédez comme suit :

1. Cliquez sur « Start » (Démarrer), « Settings » (Paramètres) et « Control Panel » (Panneau de configuration), puis double-cliquez sur « Display » (Affichage).
2. Dans la fenêtre des propriétés de l'affichage, cliquez sur l'onglet « Settings » (Paramètres), puis sur « Advanced... » (Avancé...).
3. Cliquez sur l'onglet « Monitor » (Moniteur), puis sur « Change » (Modifier).

1. La boîte de dialogue « Update Device Driver Wizard » (Assistant de mise à jour du pilote de périphérique) s'affiche. Sélectionnez « Specify the location of the driver (Advanced) » (Spécifier l'emplacement du pilote (avancé)), puis cliquez sur « Next » (Suivant).

1. Choisissez « Display a list of all the drivers in a specific location, so you can select the driver you want » (Afficher une liste de tous les pilotes situés dans un emplacement précis, afin de pouvoir installer le pilote de votre choix) et cliquez sur « Next » (Suivant).

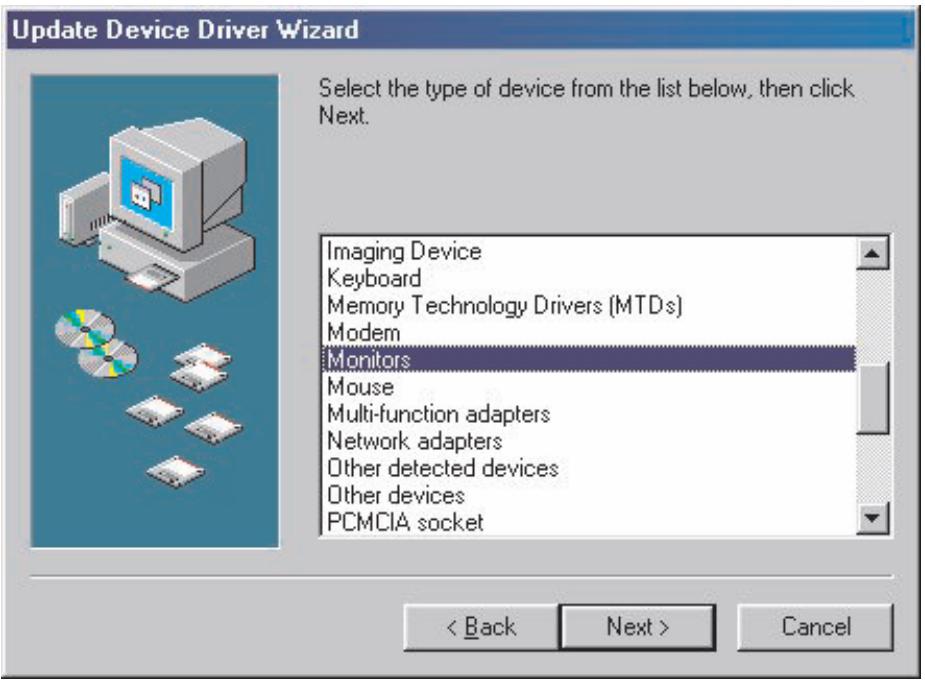

1. Choisissez « Monitor » (Moniteur) dans la liste puis cliquez sur « Next » (Suivant).

1. Choisissez « Display a list of all the drivers in a specific location, so you can select the driver you want » (Afficher une liste de tous les pilotes situés dans un emplacement précis, afin de pouvoir installer le pilote de votre choix).

1. Cliquez sur « Have Disk » (Disquette fournie) puis sur « Browse... » (Parcourir...).

1. Insérez le CD BenQ LCD Monitor dans votre lecteur de CD-ROM et tapez d:\ (modifiez la lettre du lecteur si votre lecteur de CD-ROM n'est pas le lecteur D). Entrez le chemin d'accès au dossier « Drivers » (Pilotes). Cliquez sur « OK ».

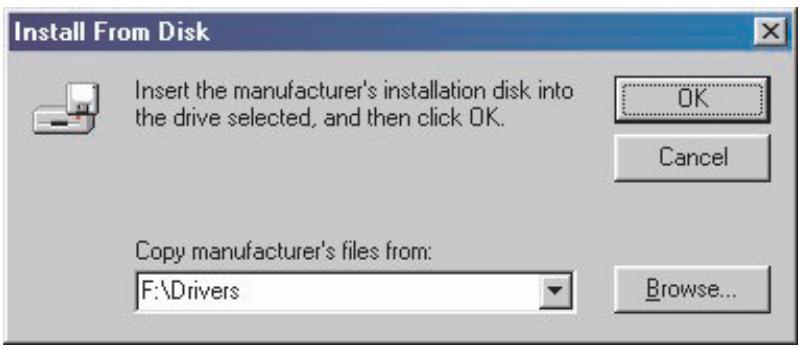

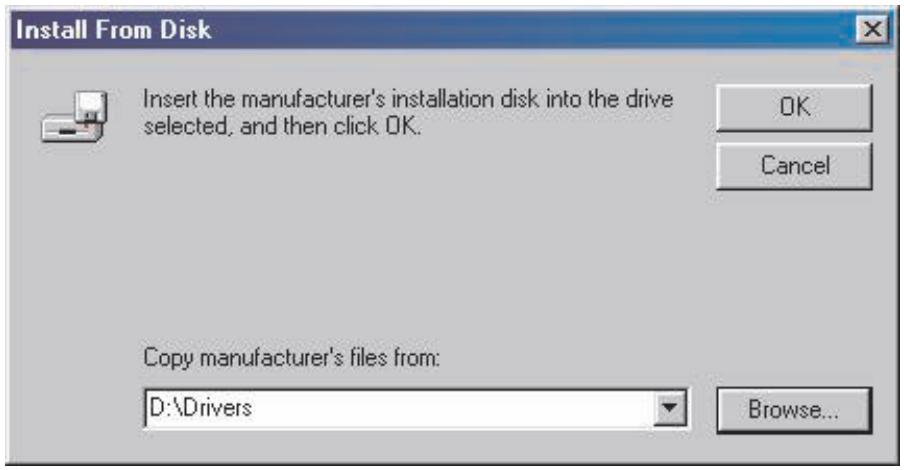

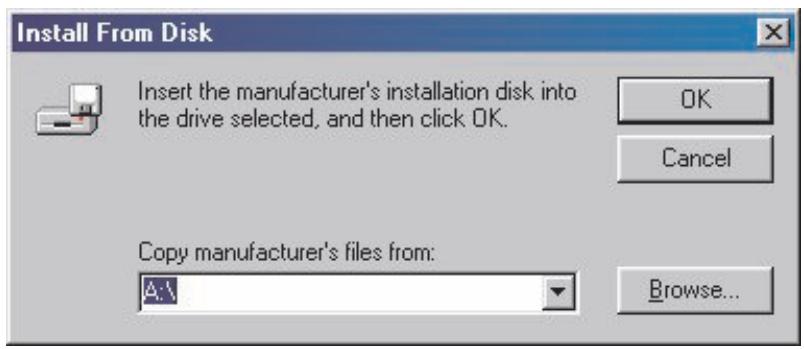

1. Cliquez sur « OK » dans la fenêtre « Install From Disk » (Installer à partir d'une disquette). La boîte de dialogue « Update Device Driver Wizard » (Assistant mise à jour de pilote de périphérique) s'affiche. Choisissez le modèle dans la liste, puis cliquez sur « Next » (Suivant).

1. Cliquez sur « Next » (Suivant).

1. Cliquez sur « Finish » (Terminer) pour terminer l'installation.

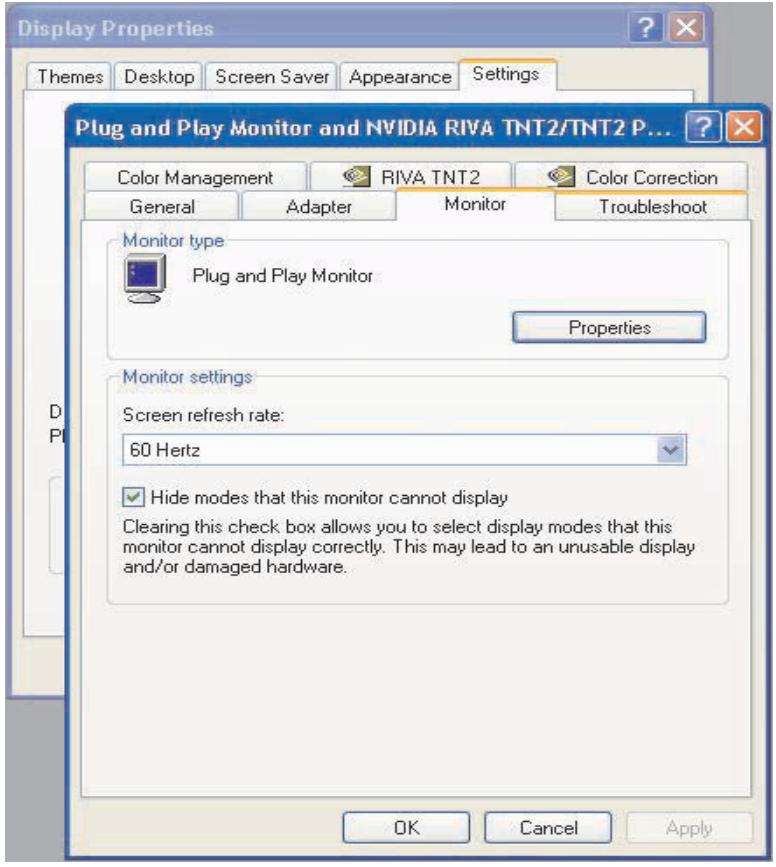

1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur « Properties » (Propriétés). Cliquez ensuite sur l'onglet « Settings » (Paramètres), puis sur le bouton « Advanced » (Avancé). Une petite fenêtre s'affiche. Cliquez sur l'onglet « Monitor » (Moniteur), puis sur « Properties » (Propriétés).

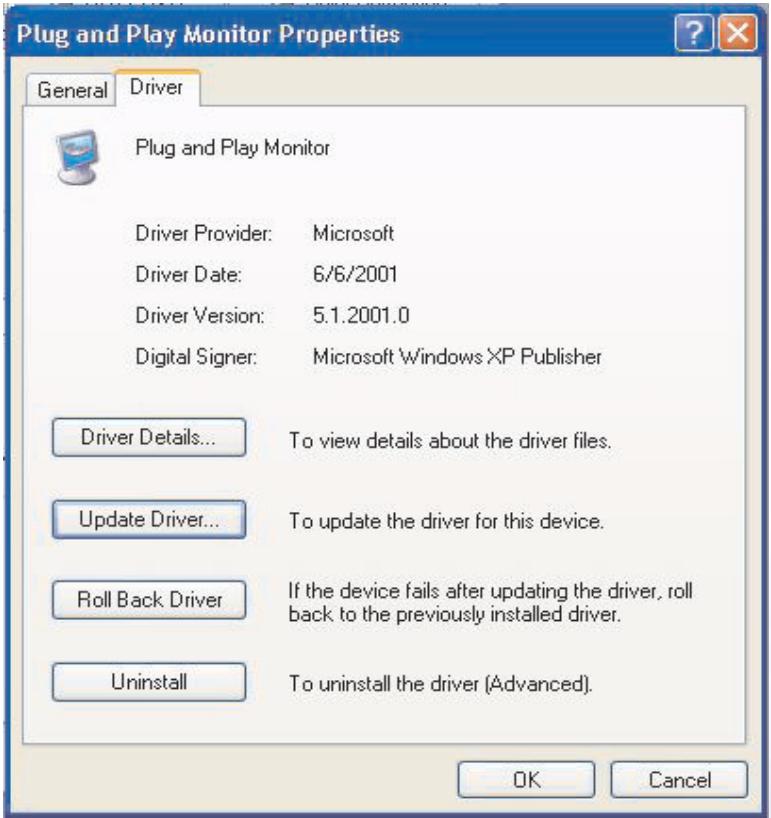

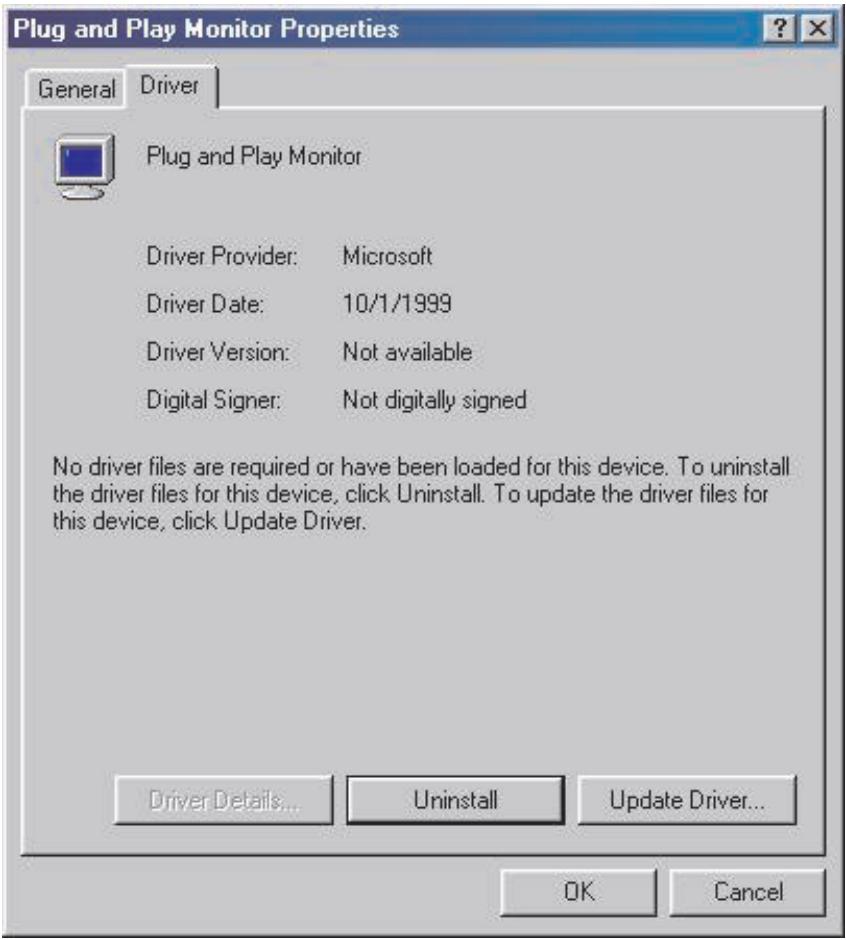

1. Cliquez sur l'onglet « Driver » (Pilote), puis sur « Update Driver... » (Mettre à jour le pilote).

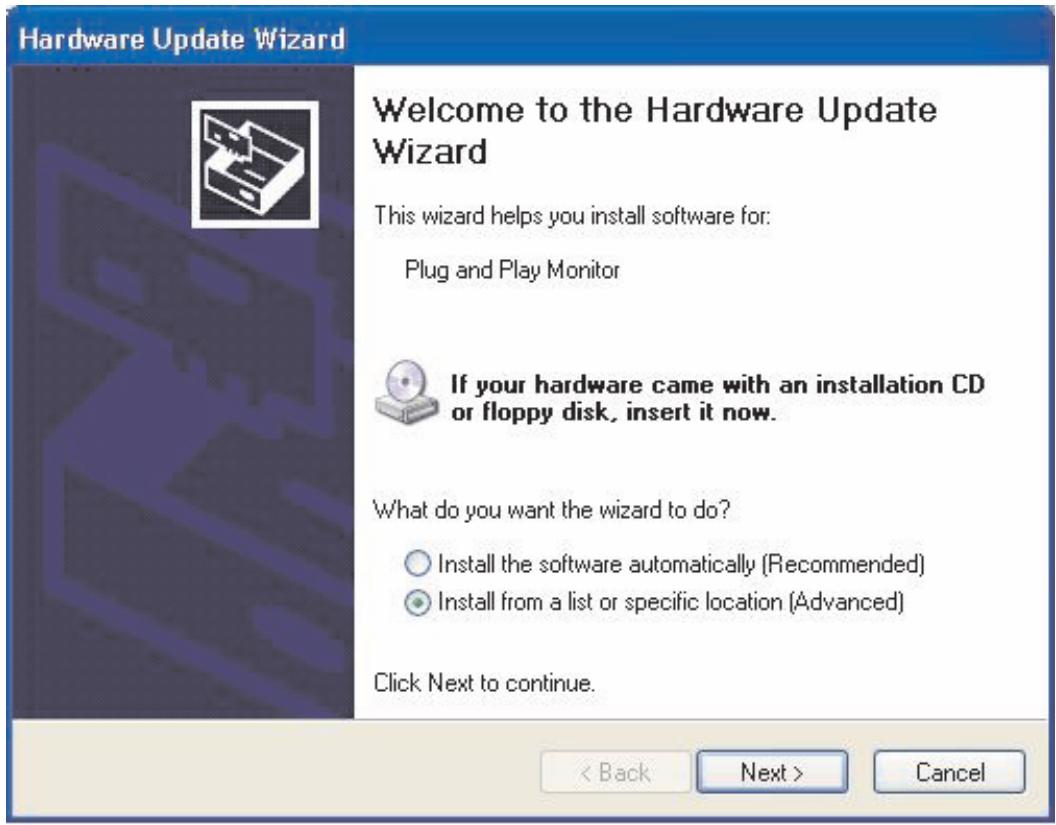

1. La fenêtre « Hardware Update Wizard » (Assistant de mise à jour du matériel) s'affiche. Cliquez sur « Next » (Suivant).

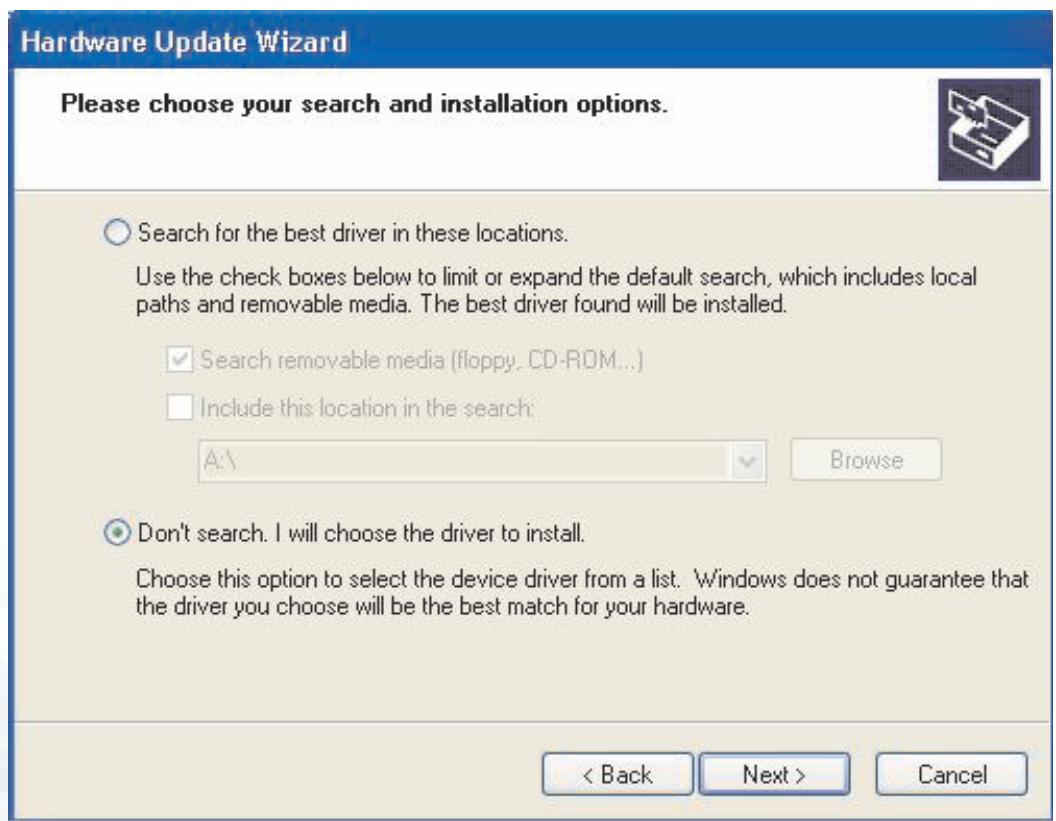

1. Cliquez sur « Don't search. I will choose the driver to install » (Ne pas rechercher. Choisir le pilote à installer manuellement). Cliquez sur « Next » (Suivant).

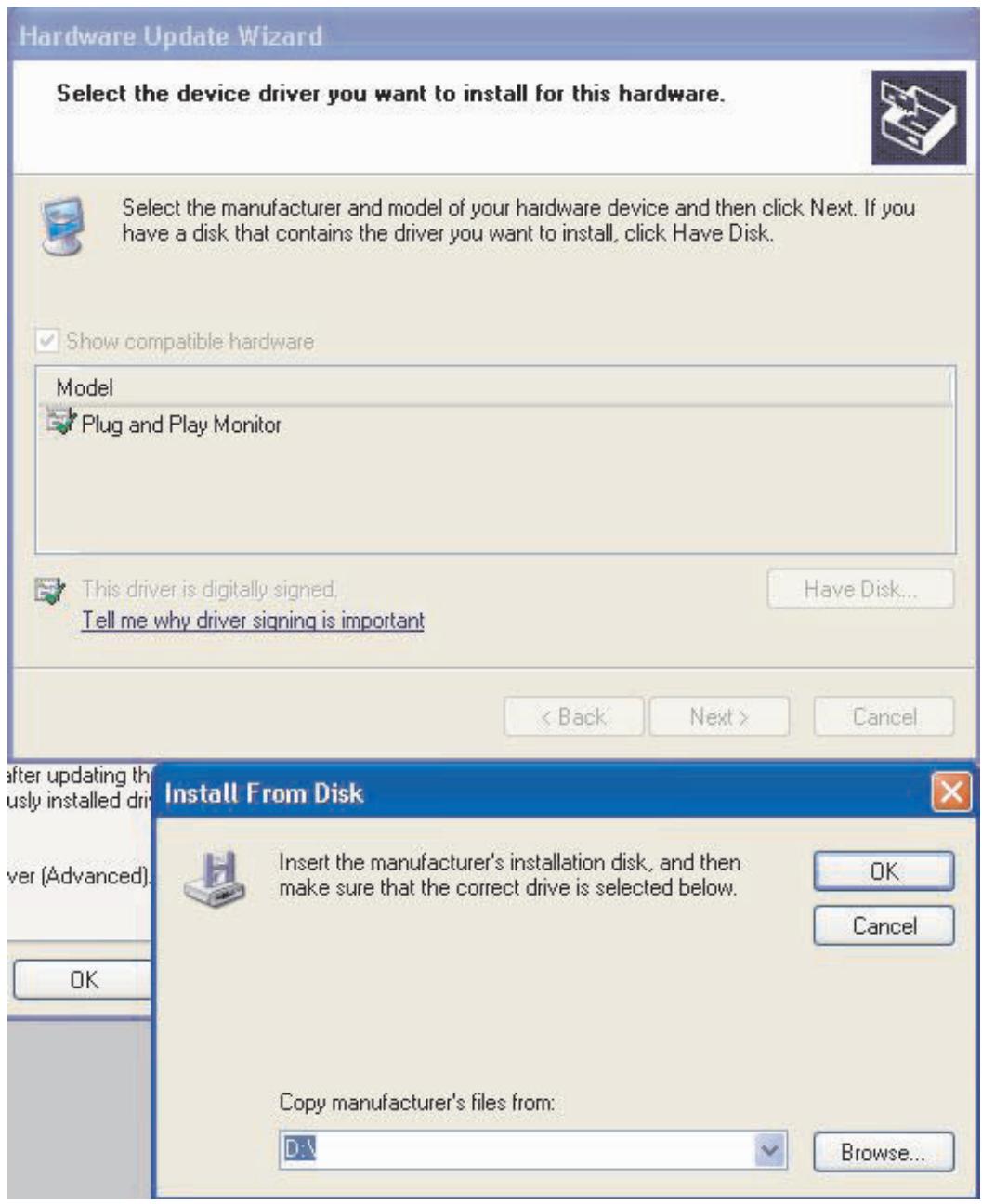

1. Dans la fenêtre suivante, cliquez sur « Have Disk... » (Disquette fournie). La fenêtre « Install From Disk » (Installer à partir d'une disquette) s'affiche. Cliquez sur « Browse » (Parcourir). La fenêtre « Locate File » (Localiser fichier) s'affiche.

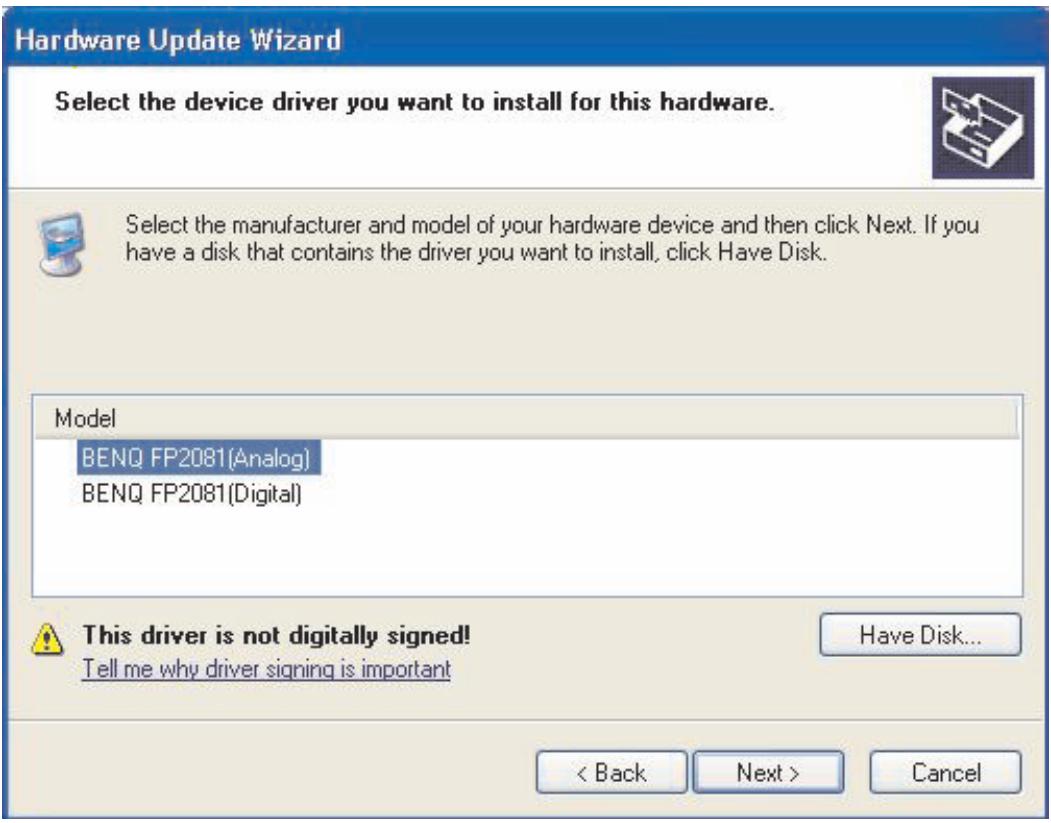

1. Sélectionnez le pilote, puis cliquez sur « Next » (Suivant).

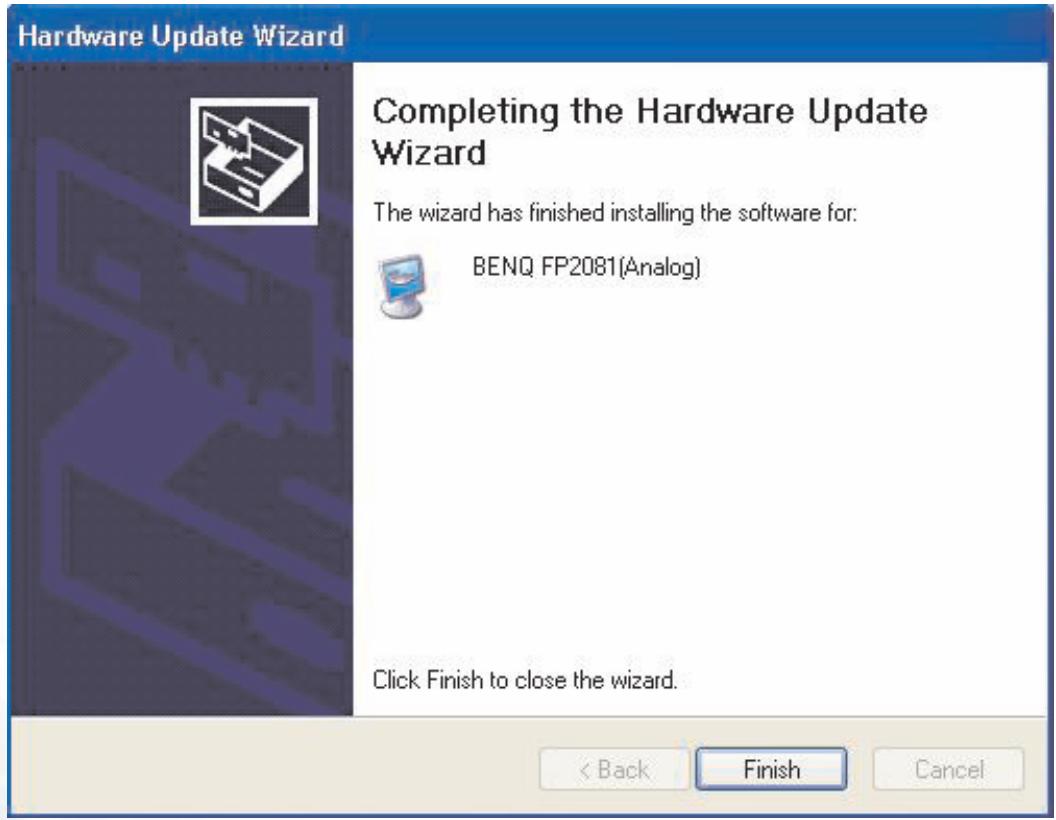

1. Les nouveaux pilotes sont à présent installés sur l'ordinateur. Cliquez sur « Finish » (Terminer) pour quitter le programme d'installation.

5 Sélection de la résolution d'affichage optimale

Pour des raisons spécifiques à la technologie de l'affichage à cristaux liquides (LCD), la résolution de l'image est toujours fixe. Vous obtenez la meilleure image sur votre FP767 ver. 2 à une résolution de 1280 × 1024. Ce réglage est appelé « Résolution native » ou résolution maximale, et correspond à l'image la plus nette. Les résolutions moins élevées sont affichées en plein écran par le biais d'un circuit d'interpolation. Toutefois, les résolutions interpolées peuvent présenter des imperfections. Pour bénéficier de tous les avantages de la technologie LCD, vous devez utiliser la résolution native. Sous Windows 95/98/2000/ME ou XP, vous pouvez modifier la résolution d'image en procédant comme suit :

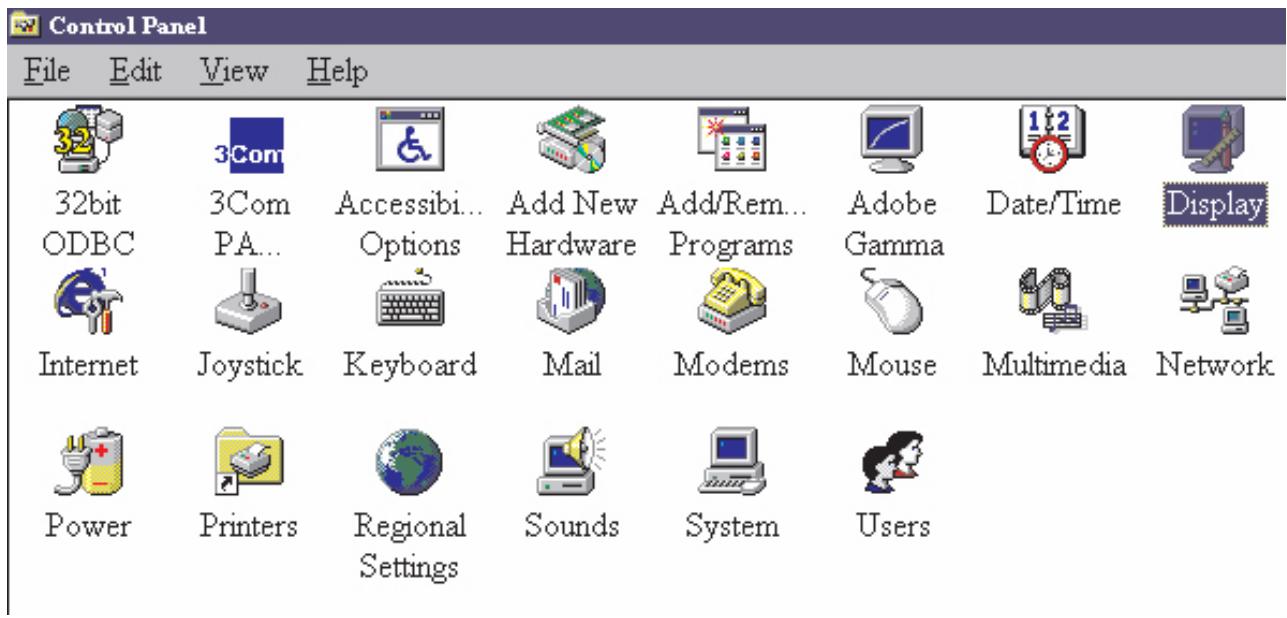

1. Double-cliquez sur l'icône « Display » (Affichage) du « Control Panel » (Panneau de configuration).

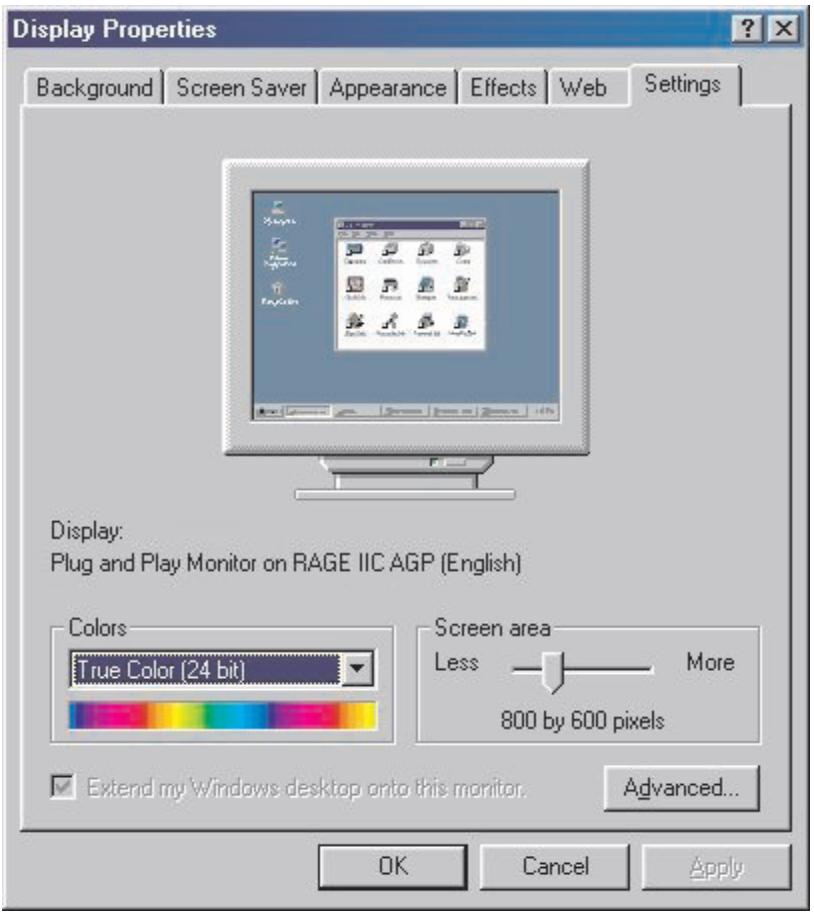

1. Dans la fenêtre « Display Properties » (Propriétés d'affichage),
2. Sélectionnez une résolution de 1280 × 1024. Ensemble, cliquez sur « Apply » (Appliquer).

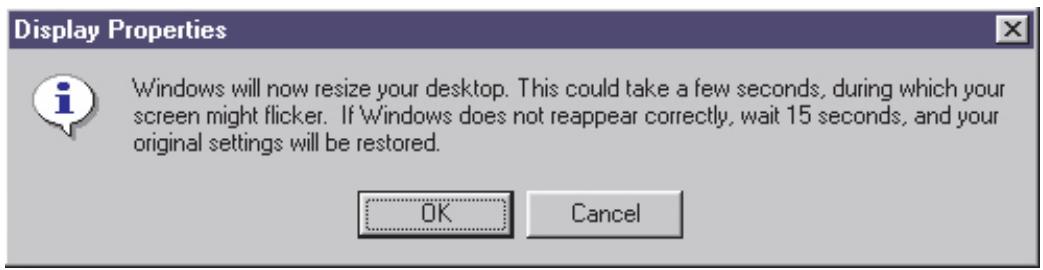

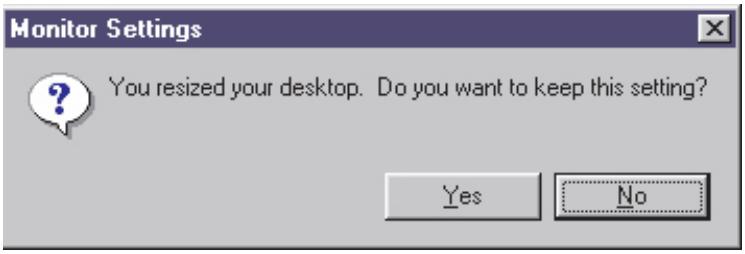

1. Dans les fenêtres qui s'affichent ensuite, cliquez successivement sur « OK » et « Yes » (Oui).

1. Vous pouvez à présent fermer la fenêtre « Display Properties » (Propriétés d'affichage).

6 Choix du taux de rafraîchissement correct

En utilisant un moniteur à cristaux liquides, vous n'avez pas à sélectionner le taux de rafraîchissement le plus élevé possible, car l'affichage à cristaux liquide ne présente jamais de scintillement. Vous obtiendrez les mêmes résultats en utilisant les réglages d'usine préconfigurés sur votre ordinateur. Vous trouvez plus loin dans ce guide de l'utilisateur un tableau récapitulant les configurations d'usine. Pour la résolution native de 1 280 x 1 024, vous avez le choix entre des fréquences de rafraîchissement de 60, 70 et 75 Hertz (mais pas 72 Hz). Sous Windows 95/98/2000/ME/XP, vous pouvez modifier la fréquence de rafraîchissement en procédant comme suit :

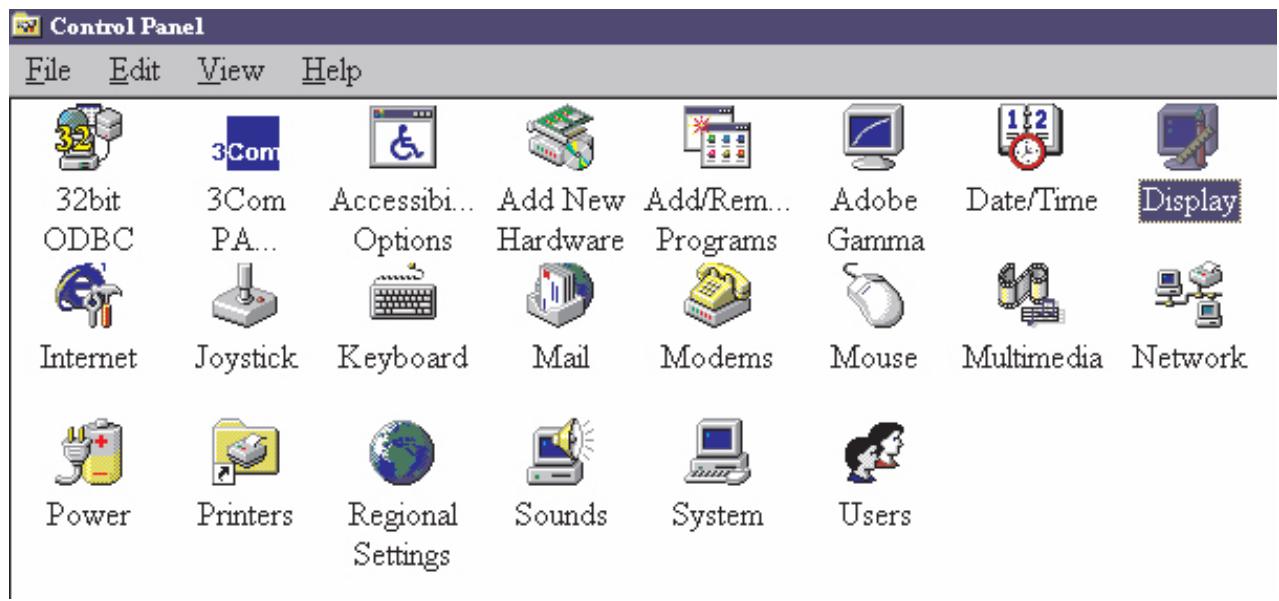

1. Double-cliquez sur l'icône « Display » (Affichage) du « Control Panel » (Panneau de configuration).

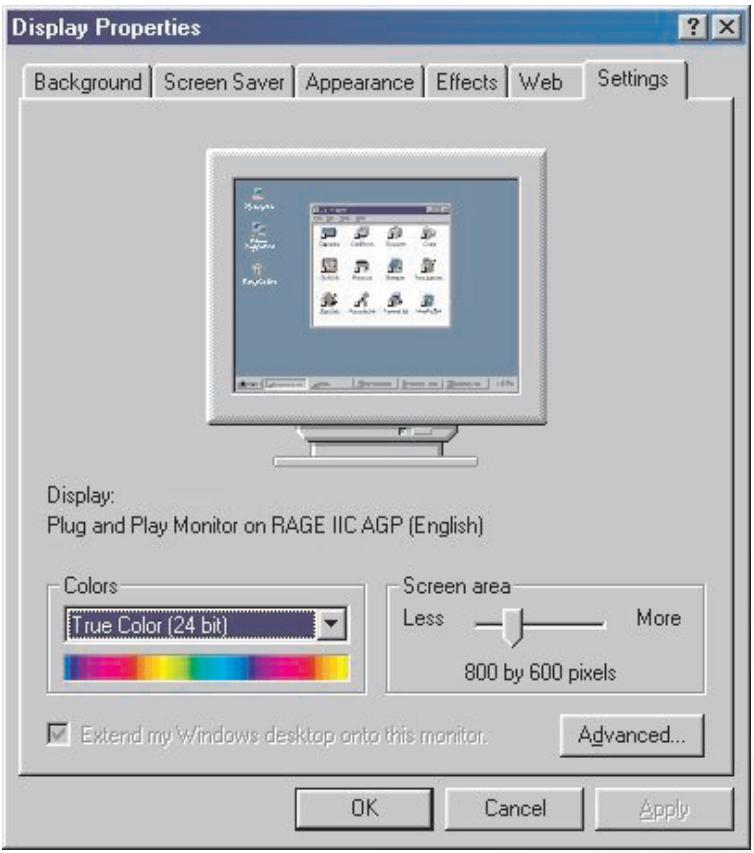

1. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l'onglet « Settings » (Paramètres). Cliquez sur le bouton « Advanced... » (Avancé) dans le coin inférieur droit de la fenêtre.

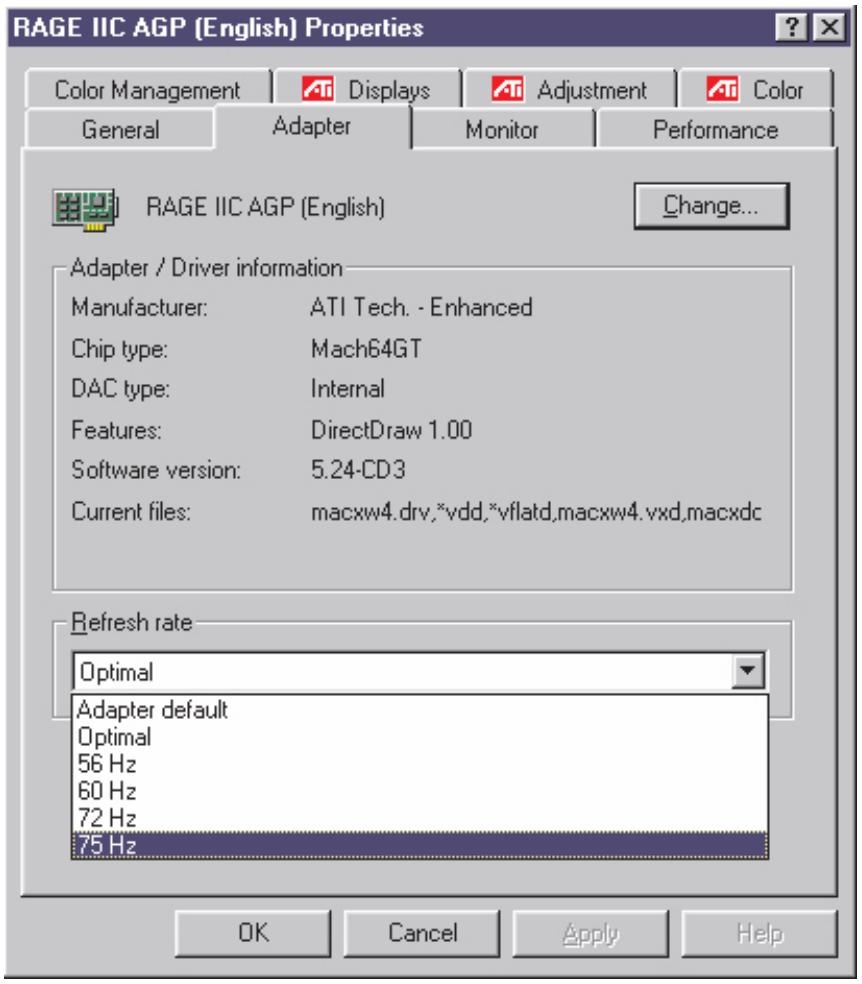

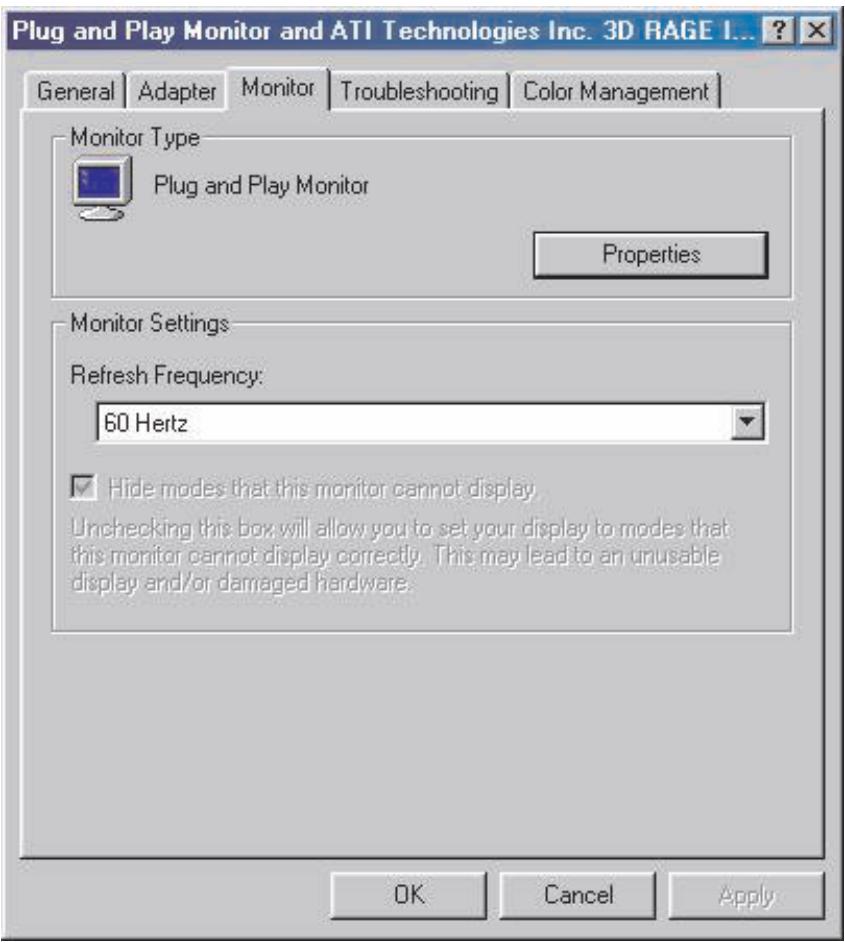

1. Sélectionnez l'onglet « Adapter » (Carte). La fréquence de rafraîchissement est indiquée en bas de la fenêtre, au centre.

1. Choisissez une fréquence figurant au tableau des modes d'usine donné dans ce manuel de l'utilisateur, et sélectionnez la fréquence correspondante dans la zone de sélection de la fréquence.

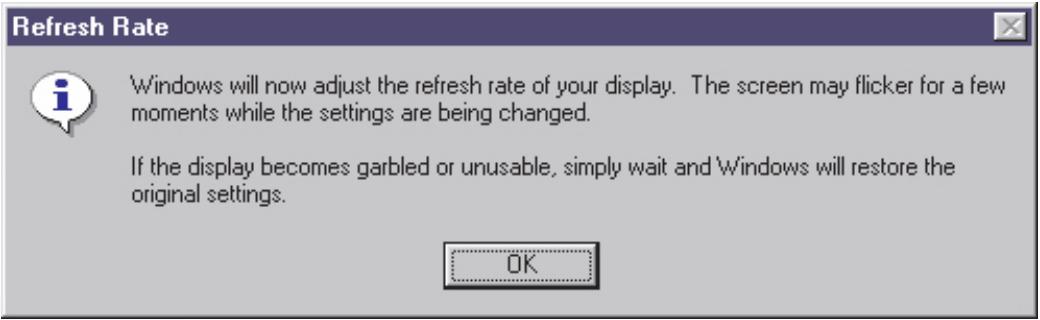

2. Dans les fenêtres qui s'affichent ensuite, cliquez successivement sur « Change » (Appliquer), « OK » et « Yes » (Oui).

1. Vous pouvez à présent fermer la fenêtre « Display Properties » (Propriétés d'affichage).

Optimisation de l'image

La manière la plus simple d'obtenir un affichage optimal consiste à utiliser la fonction iKey. Appuyez sur la touche « iKey » du panneau de commande pour régler automatiquement le moniteur.

Si le résultat ne vous convient pas, vous pouvez régler l'image manuellement.

1. Exécuter le programme de test auto. exe à partir du CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser n'importe quelle image, par exemple le bureau de votre système d'exploitation. Toutefois, nous vous recommandons d'utiliser le programme auto. exe. Lorsque vous exécutez le programme auto. exe, un motif de test s'affiche.
2. Appuyez sur la touche « Enter » (Entrée) du panneau de commande pour accéder au menu OSD.
3. Si vous observez un brouillage vertical, appuyez sur la touche ou pour sélectionner le menu « Géométrie Fréq. horloge ». Appuyez à nouveau sur la touche « Enter » (Entrée). Appuyez à présent sur la touche ou pour régler le moniteur jusqu'à ce que le brouillage disparaisse.

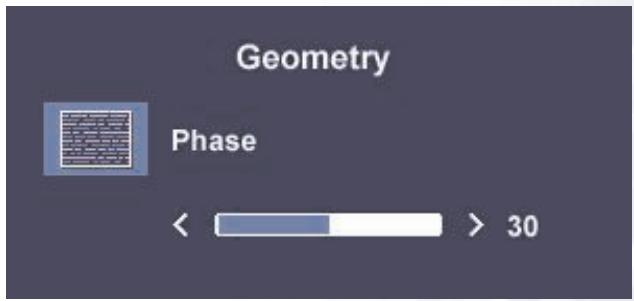

4. Si vous observez un brouillage horizont Phase ». Appuyez à nouveau sur la touche « Enter » (Entrée).

Appuyez à présent sur la touche ou pour régler le moniteur jusqu'à ce que le brouillage disparaisse.

Pour que la fonction « iKey » fonctionne correctement, vous devez utiliser l'un des modes admis. Si la fonction « iKey » ne fonctionne pas correctement et que le message « NON PRESET MODE » (AUCUN MODE PRÉDÉFINI) s'affiche sur l'OSD, cela signifie que vous n'utilisez pas l'un des modes admis. Réglez votre ordinateur de façon à utiliser l'un des modes admis. Vous trouvez une liste des modes admis dans ce manuel.

8 Réglage du moniteur

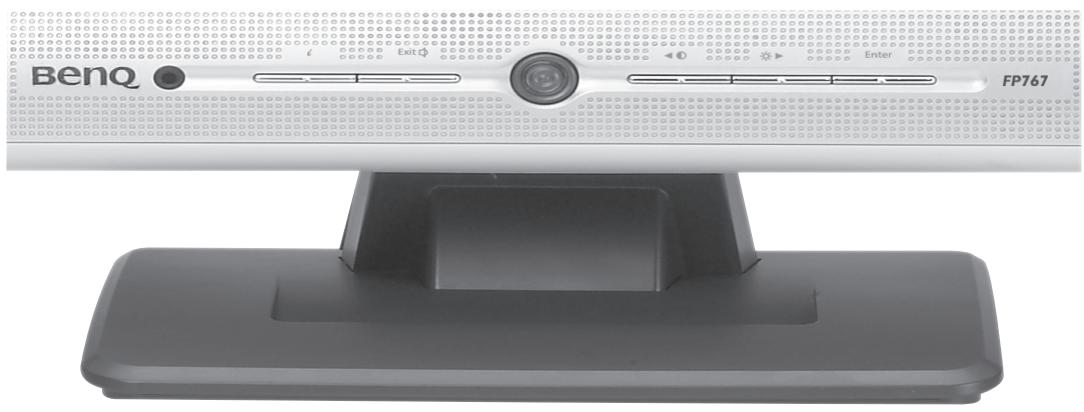

Un coup d'œil au panneau de commande

Le tableau de commande comprend une prise casque et 6 touches de commande, décrites de gauche à droite : « iKey », « Exit » (Quitter), « power » (Tension), « < » et « > » et « Enter » (Entrée). Ces touches sont décrites ci-dessous.

1. « Power » (Tension) : cette touche permet de mettre en marche ou d'arrêter le moniteur.
2. « iKey »: permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.
3. « Exit » (Quitter) : pour revenir au menu précédent ou quitter l'OSD.
4. « Enter » (entrée) : pour activer l'OSD, accéder à un sous-menu, sélectionner des éléments ou confirmer votre sélection. Cette touche est également un raccourci pour activer le verrouillage de l'OSD.
5. Touche gauche : réglage vers la gauche et diminution de la valeur d'un paramètre. La touche gauche est une touche de raccourci pour le réglage du contraste.
6. Touche droite: réglage vers la droite et augmentation de la valeur d'un paramètre. La touche droite est une touche de raccourci pour le réglage de la luminosité.

Mode raccourci

Raccourcis pour le réglage de la luminosité et du contraste

Appuyez sur ↓ pour accéder au menu Luminosité, appuyez sur la touche ↓ ou ↑ pour régler la luminosité, puis appuyez sur « Exit » (Quitter) pour quitter l'OSD.

Appuyez sur ↓ pour accéder au menu Contraste, appuyez sur la touche ↓ ou ↑ pour régler le contraste, puis appuyez sur « Exit » (Quitter) pour quitter l'OSD.

Appuyez sur Exit (Quitter) pour accéder au menu Volume. Appuyez sur les touches ↓ ou ↑ pour régler le volume, puis sur Exit (Quitter) pour quitter l'OSD.

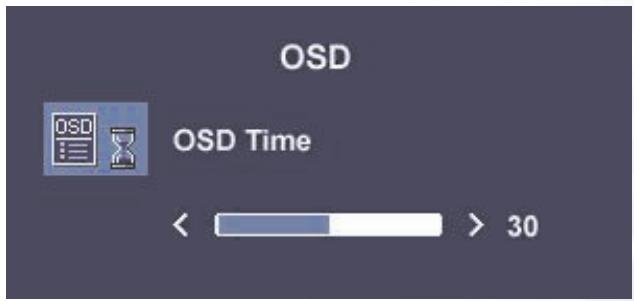

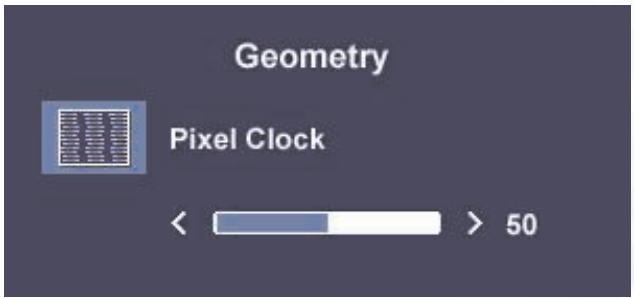

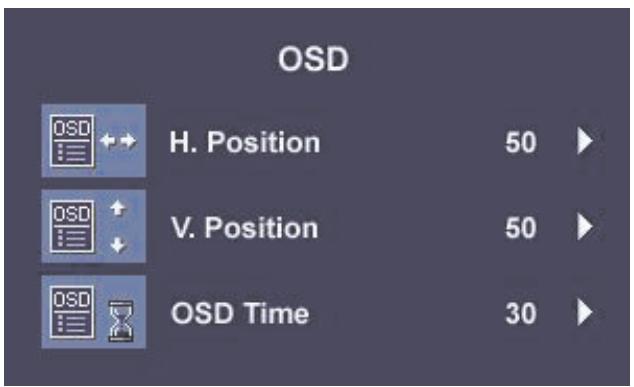

Mode menu principal

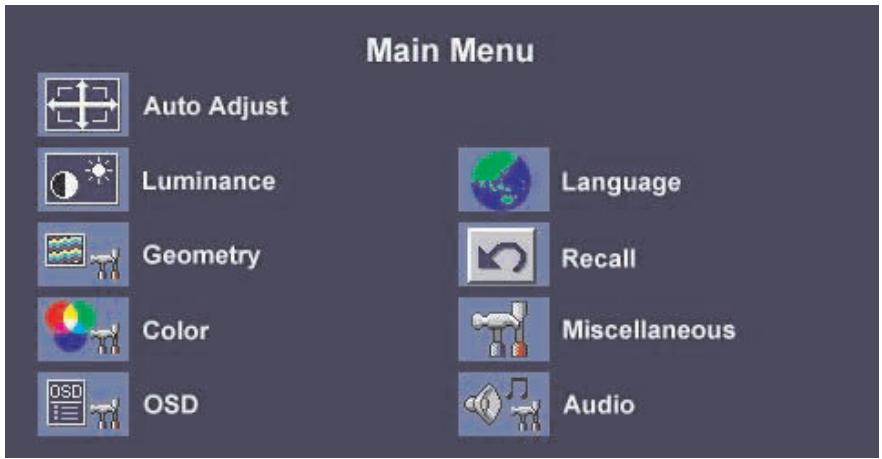

Fonctions de contrôle disponibles dans le Menu principal

Menu principal

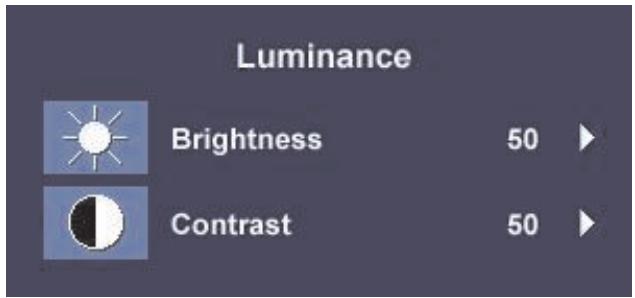

Sous-menu Luminescence

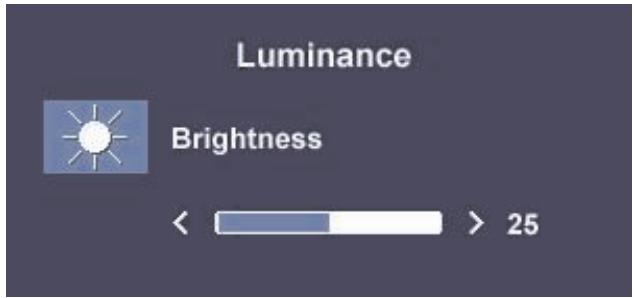

Appuyez sur la touche ou pour régler la Luminosité, puis sur « Exit » (Quitter) pour revenir au menu précédent.

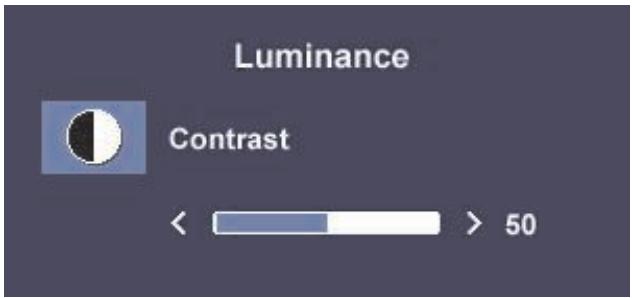

Appuyez sur la touche ou pour régler le Contraste, puis sur « Exit » (Quitter) pour revenir au menu précédent.

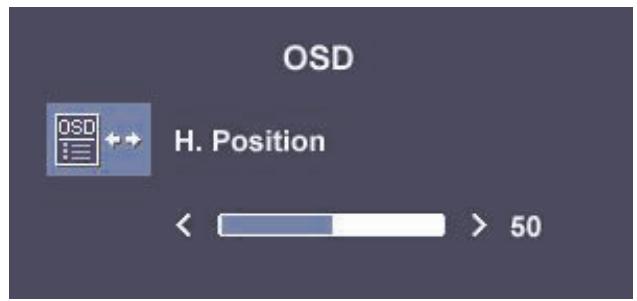

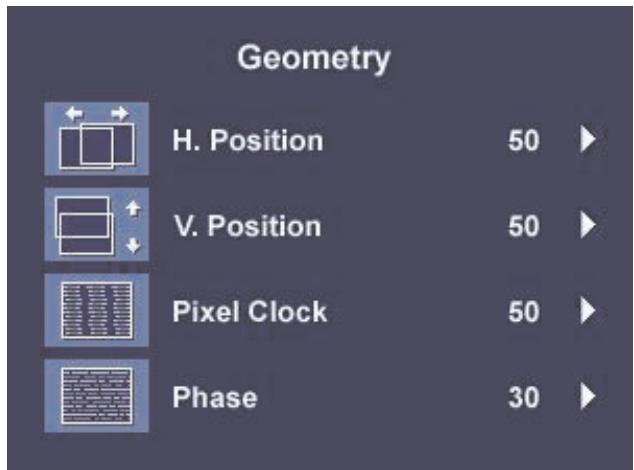

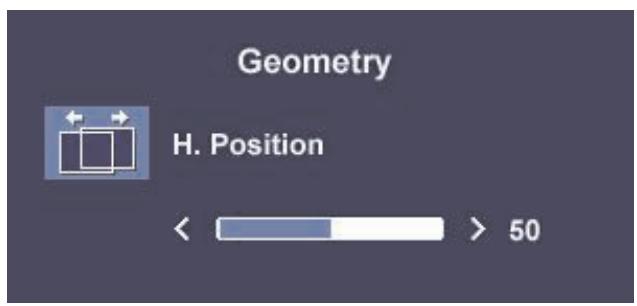

Appuyez sur la touche ou pour régler la Position horizontale, puis sur « Exit » (Quitter) pour revenir au menu précédent.

Appuyez sur la touche ou pour régler la Position verticale, puis sur « Exit » (Quitter) pour revenir au menu précédent.

Appuyez sur la touche ou pour régler la Fréquence d'horloge, puis sur « Exit » (Quitter) pour revenir au menu précédent.

Appuyez sur la touche ou pour régler la Phase, puis sur « Exit » (Quitter) pour revenir au menu précédent.

Réglage prédéfini par l'utilisateur :

L'utilisateur peut régler l'équilibre des couleurs sur le dosage du Rouge, Vert et Bleu de son choix.

Appuyez sur les touches ou pour régler l'intensité du rouge.

Appuyez sur les touches ou pour régler l'intensité du vert.

Appuyez sur les touches ou pour régler l'intensité du bleu.

Appuyez sur la touche ou pour régler la Position horizontale de l'OSD, puis sur « Exit » (Quitter) pour revenir au menu précédent.

Appuyez sur la touche ou pour régler la Position verticale de l'OSD, puis sur « Exit » (Quitter) pour revenir au menu précédent.

Appuyez sur la touche ou pour régler la durée d'affichage de l'OSD, puis sur « Exit » (Quitter) pour revenir au menu précédent.

Sous-menu langues

Appuyez sur la touche ou pour sélectionner Paramètres de couleur

Appuyez sur la touche ou pour sélectionner Tous les paramètres

Sharpness

Display Information

Netteté:

Appuyez sur la touche ou pour régler la Netteté.

Sharpness

Sharp

Soft

Informations concernant l'image.

Display Information

1024 x 768 @ 60 Hz

Volume :

Appuyez sur les touches ou pour régler le volume.

Sourdine :

Appuyez sur les touches ou pour activer (ON) ou désactiver (OFF) la sourdine.

9 Dépannage

Foire aux questions (FAQ)

L'images sont floues: Reportez-vous aux instructions de la section Installation/Application pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Utilisez-vous un cable d'extension VGA?

Effectuez un test après avoir retiré le cable d'extension. L'image est-elle à présent correctement mise au point? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section Installation/Réglage. Lorsqu'on utilise un cable d'extension, il est normal que l'image puisse présenter un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une meilleure conductivité ou un amplificateur intégré.

L'image n'est-elle floue qu'à une résolution inférieure à la résolution native (maximale)?

Reportez-vous à la section Installation/Réglage. Sélectionnez la résolution native.

Des erreurs de pixels sont visibles : Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d'une autre couleur.

Reportez-vous à la section Fréquence des erreurs de pixels.

Les couleurs de l'image ne sont pas correctes. L'image présente une teinte jaunâtre, bleutée ou rosée.

Sur le moniteur, appuyez sur la touche « Enter » (Entrée), puis sur la touche ↓ ou ↑ pour aller à l'icône « Rappel ». Ensuite, appuyez sur la touche « Enter » (Entrée) pour accéder au sous-menu « Rappel ». Appuyez sur la touche ↓ ou ↑ pour sélectionner « Paramètres de couleur ». Dans le sous-menu « Paramètres de couleur », sélectionnez « Oui », puis appuyez sur la touche « Enter » (Entrée) pour rappeler les paramètres d'usine. Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du câble de signal. Si vous constatez qu'une broche est piée ou cassée, contactez votre revendeur.

Aucune image n'est visible : Le témoin de l'écran est-il de couleur verte ?

Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en sélectionnant un mode d'affichage admis. Reportez-vous à la section « Modes de fonctionnement admis »

Le témoin de l'écran est-il de couleur orange ?

Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu'une broche est pincée ou cassée, contactez votre revendeur.

Le témoin de l'écran est-il éteint ?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

L'images est déformée, clignote ou scintille : Reportez-vous aux instructions de la section Installation pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. L'image est déplacée dans une direction déterminée : Reportez-vous aux instructions de la section Installation pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Pour plus d'aide

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante :

[e-mail]

10 Modes de fonctionnement admis

Données en entrée
Résolution	Fréquence horizontal (KHz)	Fréquence verticalie (Hz)	Fréquence d'horloge des pixels (MHz)	Commentaire
640 x 350	31,47 (P)	70,08 (N)	25,17	DOS
720 x 400	31,47 (N)	70,08 (P)	28,32	DOS
640 x 480	31,47 (N)	60,00 (N)	25,18	DOS
640 x 480	37,86 (N)	72,80 (N)	31,50	VESA
640 x 480	37,50 (N)	75,00 (N)	31,50	VESA
800 x 600	35,16 (P)	56,25 (P)	36,00	VESA
800 x 600	37,88 (P)	60,32 (P)	40,00	VESA
800 x 600	48,08 (P)	72,19 (P)	50,00	VESA
800 x 600	46,87 (P)	75,00 (P)	49,50	VESA
1 024 x 768	48,36 (N)	60,00 (N)	65,00	VESA
1 024 x 768	56,48 (N)	70,10 (N)	75,00	VESA
1 024 x 768	60,02 (P)	75,00 (P)	78,75	VESA
1 152 x 864	67,50 (P)	75,00 (P)	108,00	VESA
1 152 x 870	68,68 (N)	75,06 (N)	100,00	Macintosh
1 152 x 900	61,80 (N)	66,00 (N)	94,50	SUN 66
1 152 x 900	71,81 (N)	76,14 (N)	108,00	SUN
1 280 X 1024	64,00 (P)	60,00 (P)	108,00	VESA
1 280 X 1024	75,83 (N)	71,53 (N)	128,00	IBMI
1 280 X 1024	80,00 (P)	75,00 (P)	135,00	VESA
1 280 X 1024	81,18 (N)	76,16 (N)	135,09	SPARC2

• Les modes qui ne figurent pas au tableau ci-dessus ne sont peut-être pas adressés. Pour obtenir une image optimale, il est conseillé de sélectionner un mode figurant au tableau.
• Vous disposez de 22 modes compatibles avec Windows.
• L'image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsqu vous utilisez une carte VGA non conforme aux normes habituelles. Il ne s'agit toutefois pas d'une erreur. Vous pouvez résoudre ce problème en modifiant un réglage automatique ou en modifiant manuellement le réglage de phase et de fréquence des pixels dans le menu « Géométrie ».
• Si vous éteignez le moniteur, des lignes d'interférence peuvent apparaître sur l'écran. Ceci est tout à fait normal.
• Pour prolonger la longévité de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.

Modèle	FP767 version2
Type d'écran 767	17 pouces, actif, TFT
Diagonale visible	43,2 cm
Résolution native (maximale)	1280 X 1024
Couleurs	16,2 millions
Contraste / luminosité	500:1 / 260 cd/m2
Délai de réponse	16 ms
Angle de vision (gauche/droite, haut/bas)	70/70, 70/70 (Rapport de contraste =10)
	80/80, 80/80 (Rapport de contraste =5)
Fréquence de ligne	Moniteur multifréquence : 30 - 83 kHz
Fréquence d'image	Modes 50 - 76 Hz dans cette plage de valeurs
Contrôles de l'image	Numérique, technologie OSD Ecran, fonction iKey(fonction de réglage automatique de l'image)
Contrôles	bouton de mise sous tension, 5 boutons, touche iKey
Fonctions de iScreen	Contraste, luminosité, position horizontal et verticale position de l'image, phase, fréquence d'horloge des pixels, équilibre des couleurs, palette de couleurs,CHOIS de la langue de l'OSD (8 langues), position de l'OSD, indicateur d'etat
Gestion de l'énergie max. consommation d'énergie	VESA DPMS, EPA
Mode d'économie d'énergie	50 watts< 1 watt, 115 V
Signal d'entrée	RVB analogue 0,7 Vpp/75 Ohm positif
Haut-parleur	1 W x 2
Synchronisation	TTL séparé, TTL composite Câble mini D-sub 15 broches
Température (fonctionnement)	0 °C - 40 °C
Humidité ambiente (fonctionnement)	10 % - 90 %
Certifications	TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC Class B, ISO 13406-2, VCCI, UL, CB Report, CE, C-Tick, BSMI, Fimko, GOST
Tension en fonctionnement	Alimentation électrique à commutation automatique, 90 - 264 V, 47 - 63 Hz
Dimensions (L x H x P)	378 x 406 x 190 mm
Poids	4,5 kg
