Intitulé	Description
Type de produit	Moniteur LCD 21,5 pouces
Résolution	1920 x 1080 pixels (Full HD)
Temps de réponse	5 ms
Contraste	1000:1 (statique)
Luminosité	250 cd/m²
Angle de vision	170° horizontal, 160° vertical
Connectivité	1 x VGA, 1 x DVI-D, 1 x HDMI
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	51,3 x 39,4 x 18,2 cm (avec support)
Poids	3,5 kg (sans support)
Fonctions principales	Mode éco, réglage de la luminosité, gestion des couleurs
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Normes de sécurité	CE, RoHS, FCC
Garantie	2 ans

FOIRE AUX QUESTIONS - E2220HDP BENQ

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'arrière du moniteur. Assurez-vous également que l'interrupteur d'alimentation est activé.

Comment ajuster la luminosité de l'écran ?

Utilisez le bouton Menu sur le moniteur pour accéder aux paramètres. Naviguez jusqu'à l'option 'Luminosité' et ajustez-la selon vos préférences.

L'image est floue, comment résoudre ce problème ?

Vérifiez que la résolution de votre ordinateur est réglée sur la résolution native du moniteur (1920 x 1080). Vous pouvez également essayer de réinitialiser les paramètres d'affichage du moniteur.

Le son ne fonctionne pas, que faire ?

Assurez-vous que les câbles audio sont correctement connectés si vous utilisez des haut-parleurs externes. Vérifiez également le niveau du volume sur le moniteur et l'ordinateur.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran spécifique. Évitez d'utiliser des produits chimiques agressifs.

Le moniteur affiche des couleurs étranges, que faire ?

Vérifiez le câble vidéo pour vous assurer qu'il est bien connecté. Essayez de changer le câble ou de le tester sur un autre appareil pour voir si le problème persiste.

Comment monter le moniteur sur un support VESA ?

Retirez le pied du moniteur en dévissant les vis à l'arrière. Ensuite, fixez le moniteur au support VESA en utilisant les vis appropriées, en vous assurant qu'elles sont bien serrées.

Le moniteur est trop chaud, est-ce normal ?

Il est normal que le moniteur chauffe légèrement pendant l'utilisation. Assurez-vous qu'il y a suffisamment d'espace autour du moniteur pour la circulation de l'air.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Accédez au menu des paramètres du moniteur, naviguez jusqu'à l'option 'Réinitialiser' ou 'Restaurer les paramètres d'usine' et confirmez votre choix.

Y a-t-il une garantie pour le produit ?

Oui, le BENQ E2220HDP est généralement couvert par une garantie limitée. Vérifiez les documents de votre achat ou contactez le service client pour plus de détails.

MODE D'EMPLOI E2220HDP BENQ

Manuel d'utilisation

E2220HDP

Bienvenue

Copyright

Copyright © 2010 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproductive, transmise, transcribe, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou paraucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, expresses ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserves le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

Observe ces instructions de sécurité pour obtenir les valeurs performances et la plus grande longévité de votre moniteur

Sécurité de l'alimentation électrique

• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le cable d'alimentation permet demettre hors tension le matériel qui peut etre branché. Placez voitre équipement pres d'une prise electrique facilement accessible.
• Vous doivent respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissiez pas le type d'alimentation auquel vous étés raccordé, contactez votre revendeur ou votre compagne d'électricité.
• Un cordon d'alimentation supérieure ou égale à H03VV-F ou H05VV-F, 2G ou 3G, 0.75mm^2 doit être utilisée.

Entretien et nettoyage

• Nettoyage Débranchez toujours la prise du moniter avant de le nettoyer. Nettoyez la surface du moniter LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aerosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé pres ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajustat est en place.
• N'introduisez:aucun object,ne renversez:aucun liquide dans l'appareil.

Entretien

• N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

Sommaire

Copyright 2

Limitation de responsabilité 2

Pour commencer 4

Présentation du moniteur 6

Vue avant 6
Vue arriere 6

Installation matérielle du moniteur 7

Comment séparer la base du support 11

Tirer pleinement profit de votre monitreur BenQ 12

Installation du moniteur sur un nouvel ordinateur 13
Mise à niveau du moniteur sur un ordinateur existant 14
Comment installer sur les système Windows 7 (certains modèles seulement) 15
Comment installer sur les systèmes Windows Vista 16
Pour installer sur le système Windows XP 17

Optimisation de l'image 18

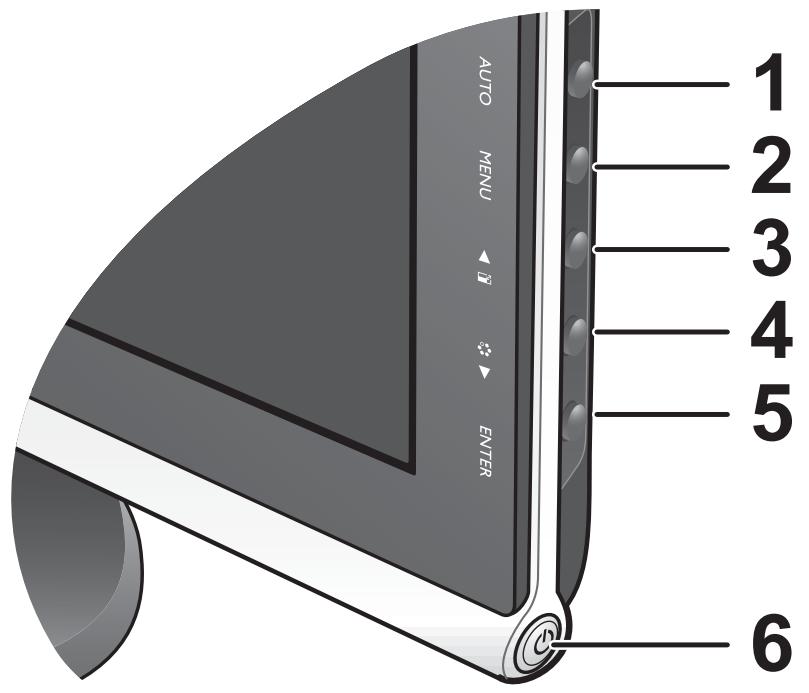

Comment ajuster votre moniteur 19

Le panneau de commande 19
Mode touche spéciale 20

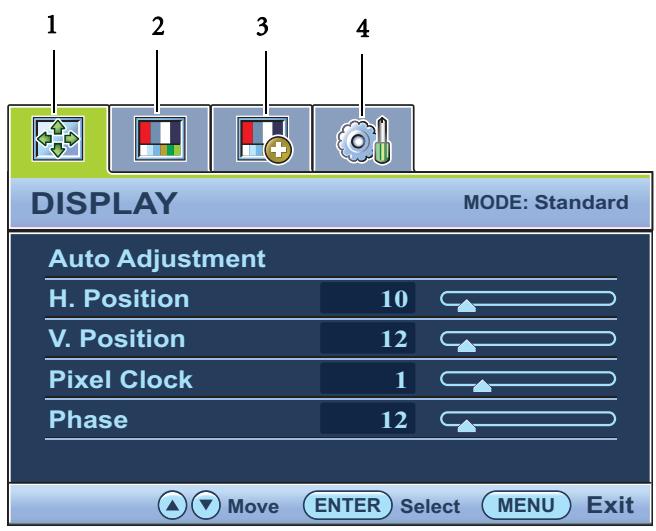

Mode du menu principal 21

Dépannage 31

Foire aux questions (FAQ) 31
Pour plus d'aide? 32

1. Pour commencer

Lorsque vous déballez le produit, vérifie que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommages, contactez immédiatement le revendeur auprès duquel vous avez achété votre moniteur.

Moniteur à cristaux liquides BenQ
Base du moniteur
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation (L'image peut être différente du produit fourni dans votre région)
Câble video : D-Sub
Câble matériel: DVI-D (Accessoire optionnel pour les modèles avec entrées DVI, vendu séparément)
Câble USB
Crochet du casque

Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourrez avoir à transporter le moniteur. La garniture en mousse formatée est ideale pour la protection du moniteur pendant le transport.

2. Présentation du moniteur

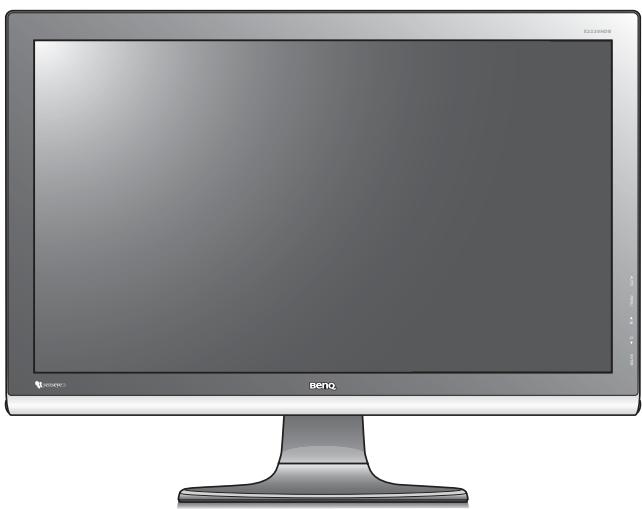

Vue avant

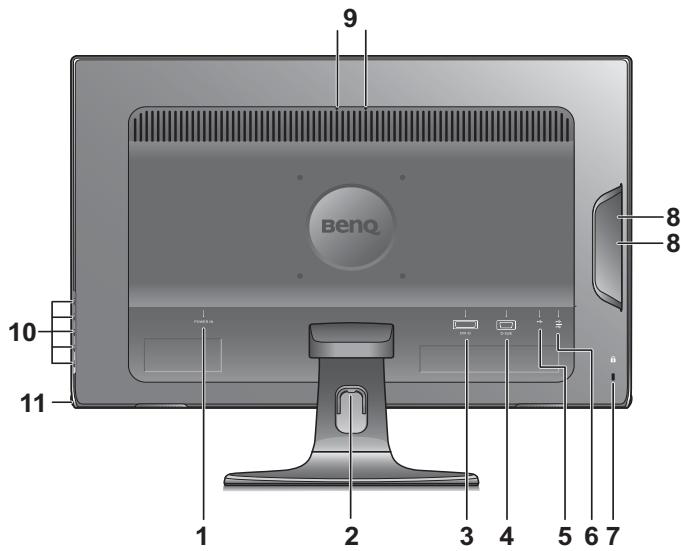

Vue arrière

1. Prise d'entrée alimentation secteur
2. Clip des câbles
3. Connecteur DVI-D
4. Connecteur D-Sub
5. Port USB x 1 (montant; connexion au PC)
6. Ports USB x 2 (descendant : connexion aux périphériques USB)
7. Bouton de verrouillage
8. Ports USB x 2 (descendant : connexion aux périphériques USB)
9. Indicateur de crochet du casque (deux triangles inversés)
10. Boutons de commande
11. Bouton d'alimentation

3 Le diagramme ci-dessus peut varier selon le modele.

3. Installation matérielle du moniteur

Si l'ordinateur est sous tension, vous devez lemettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y etre invite.

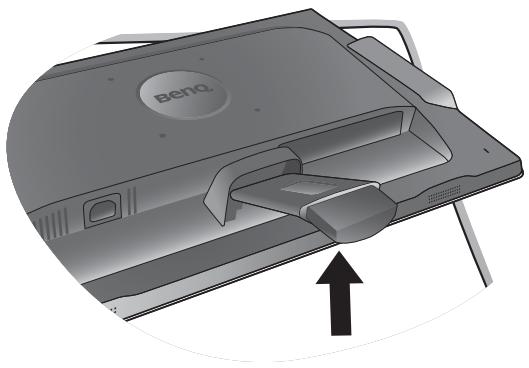

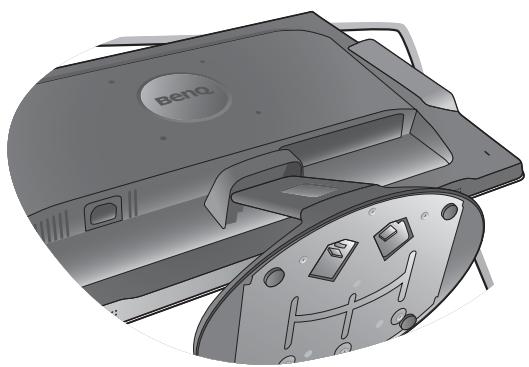

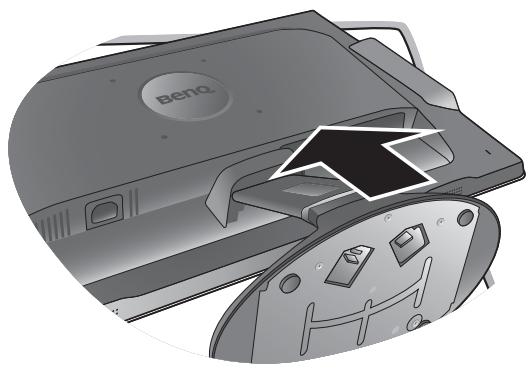

1. Fixez la base du monitreur.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frottier le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

Protégez le moniteur et l'écran en liberant une zone plane dégagée sur votre bureau et en plaçant quelles chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l'écran sur surface plane matelassée.

Tout en tenant le moniteur fermement sur le bureau, tirez le bras du support du moniteur vers le haut pour dégager le moniteur.

Orientez et alignez l'emboiture de la base du support avec l'extrémité du bras du support, puis poussez pour les rapprocher jusqu'à un déclic et leur verrouillage en place.

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.

Soulevez doucement le moniteur, returnez-le et placez le croit sur son support sur une surface plane et eigale.

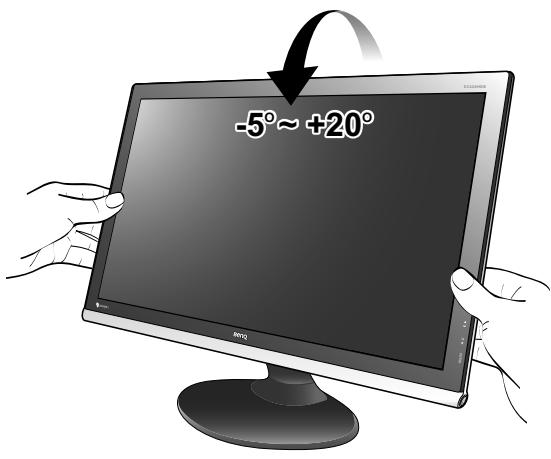

Le moniteur doit être positionné et l'angle de l'écran régle de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

2. Connectez le cable video de l'ordinateur.

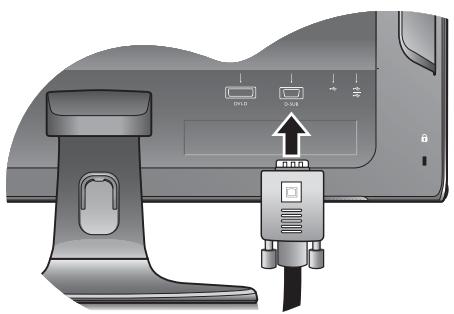

Pour connecter le cable D-Sub

Branchez le connecteur du cable sous-D (à l'extrémité sans filtré ferrite) au connecteur video du moniteur.
Branchez l'autre prise du cable (à l'extrémité avec filtré ferrite) au connecteur video de l'ordinateur.

Serrez toutes les vis à serrer à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

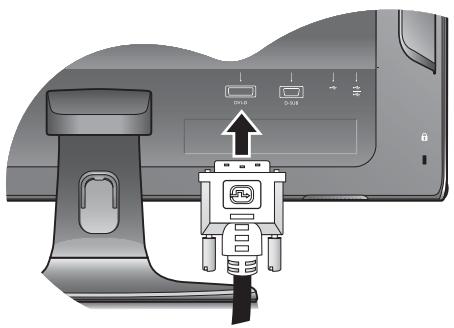

Pour connecter le cable DVI-D

Branchez le connecteur du cable DVI-D (à l'extrémité sans filtré ferrite) au connecteur video du moniteur. Branchez l'autre prise du cable (à l'extrémité avec filtré ferrite) au connecteur video de l'ordinateur.

Serrez toutes les vis à serrer à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

Le cable video inclus dans votre emballage et les illustrations des connecteurs à droite peuvent varier selon le modèle LCD.

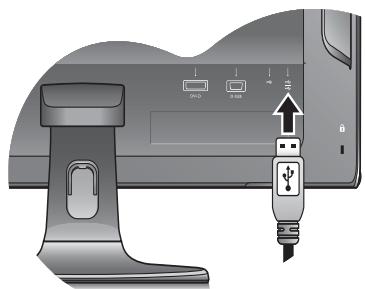

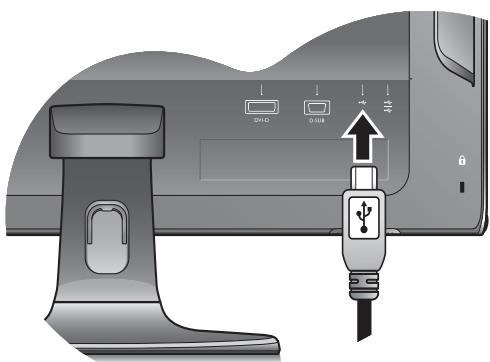

3. Connectez les péripériques USB.

I. Branchez le cable USB entre le PC et le moniter (via le port USB montant au dos). Ce port USB montant transmet les données entre le PC et les péripériques USB connectés au moniter.

II. Branchez les péripériques USB via les autres ports USB (descendant) sur le moniteur. Ces ports USB descendants transmettent les données entre les péripériques USB connectés et le port montant.

Voir l'image à droite.

III. Vous pouvez brancher deux péripériques USB supplémentaires aux ports USB (descendants) sur le côte gauche du moniteur.

Voir l'image à droite.

4. Connectez le cable d'alimentation au moniteur.

Branchez une extrémité du cordon d'alimentation dans la prise marquée « POWER IN » sur l'arrête du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

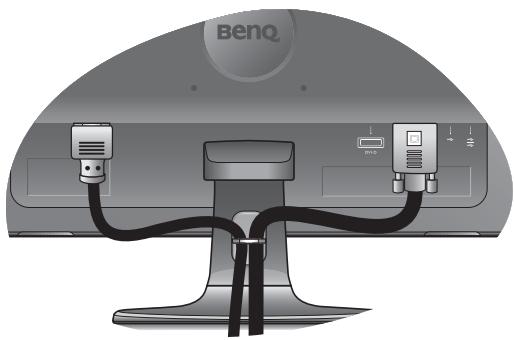

5. Faites passer les câbles par le support libre.

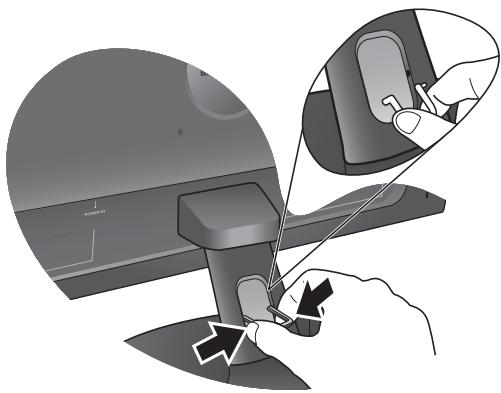

Libérez le clip de maintien des câbles en appuyant sur le clip vers l'intérieur comme illustré.

Placez les câbles ensemble et réinsérez le clip sur eux pour retenir les câbles soigneusement en place derrière le pied du moniteur.

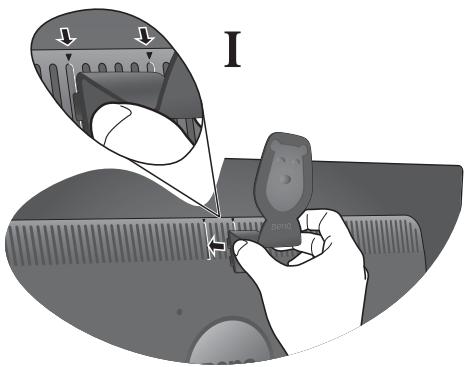

6. Installé le crochet du casque (étape optionnelle).

Vous pouvez installer le crochet du casque pour placer votre casque. Il est utile lorsque vous désignon n'est pas utilisé.

I. Tenez et inséréz les deux onglets sur le crochet du casque dans les deux fentes (dans les fentes de ventilation).

Ces deux fentes sont situées au-dessous des deux triangles inversés (image affichée à droite).

II. Quand vous entendez le cig, le crochet est fixé aux fentes et pret à être utilisé.

La capacité de charge maximale du crochet du casque est 500g.

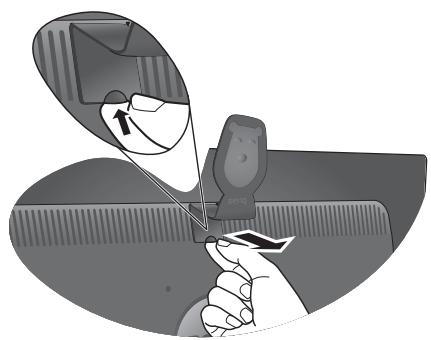

Pour retirer le crochet du casque :

I. Placez votre doigt dans le petit trou à la base du crochet.
II. Soulevez le crochet.

7. Connexion de l'alimentation et mise sous tension.

Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

L'image peut être différente du produit fourni dans votre région.

Allumez le moniteur en appuyant sur le bouton d'alimentation sur la droite du moniteur.

Mettez l'ordinateur également sous tension et suivez les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ à la page 12 pour installer le logiciel du moniteur.

Comment séparer la base du support

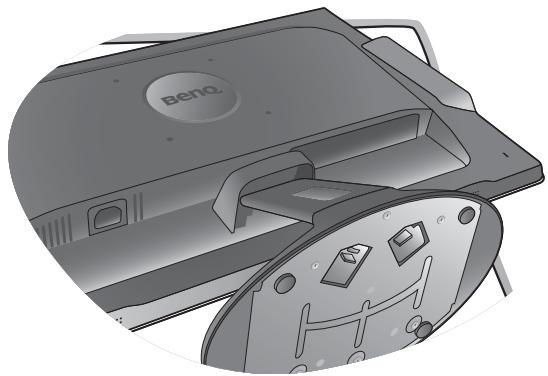

1. Préparez le moniteur et la zone.

Mettez le monieur hors tension et l'alimentation avant de débrancher le cable d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le cable signal du monieur.

Protégez le moniteur et l'écran en liberant une zone plane dégagée sur votre bureau et en plaçant quelles chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou froter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

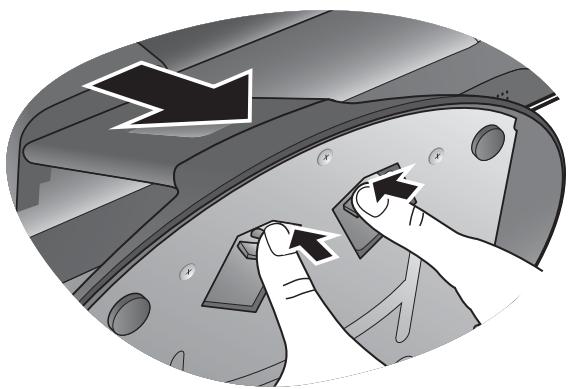

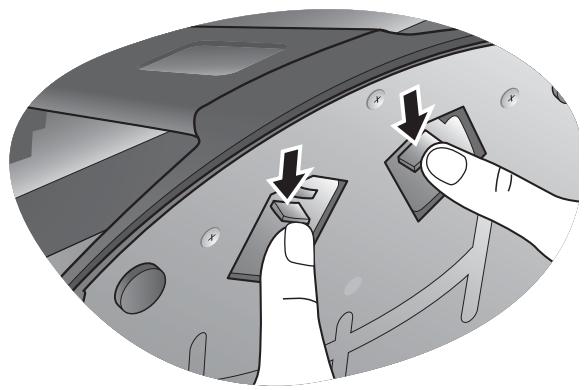

1. Appuyez les clips de verrouillage pour détacher la base du moniteur du bras de support du moniteur.

4. Tirer pleinement profit de votre monitreur BenQ

Pour tirer le meilleur parte de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnelisé du moniter LCD BenQ comme fourni sur le CD-ROM du moniter LCD BenQ.

Les circonstances de connexion et d'installation de votre monitreur LCD BenQ détermine la procédure à suivre pour installer correctement leLogiciel pilote personnalisé du monitreur LCD BenQ. Les circonstances dépendant de la version de Microsoft Windows utilisée et de si vous connectez le monitreur et installez leLogiciel sur un nouvel ordinateur (sansLogiciel pilote de monitreur existant), ou si vous mettez à jour une installation existante (avec unLogiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.

Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de sélectionner un modele de moniteur. À ce moment, cliquez sur le bouton Disque fourni, insérez le CD-ROM du moniteur LCD BenQ et selectionnez le modele de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour l'installation automatique (nouvelle) ou mise à niveau (existante), voir :

• Installation du moniteur sur un nouvel ordinateur à la page 13.
• Mise à niveau du moniteur sur un ordinateur existant à la page 14.

Si un nom d'utilisateur et un mot de passage sont nécessaire pour vous connecter à votre ordinateur Windows, vous doivent vous connecter comme Administrateur ou comme membre de groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si vous ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de strategie du réseau peuvent vous empêcher dinstaller le logiciel sur votre ordinateur.

Installation du moniteur sur un nouvel ordinateur

Cette instruction donne la procédure en détaill pour la sélection et l'installation du logiciel pilote personnelisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y'être connecté.

ISi vous ajoutez le moniter LCD BenQ à un ordinateur existant auquel un autre moniter a déjà été connecté (et qui a un pilote de moniter installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de la Mise à niveau du moniter sur un ordinateur existant.

1. Suivez les instructions de la section 3 : Installation matérielle du moniteur à la page 7. Lorsque Windows démarre, il detecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'option pour Installer les pilotes de péripérisque matériel.
2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur.
3. Sélectionnez la case à cocher Rechercheur un pilote approprié pour mon périphérique et cliquez sur Suivant.
4. Sélectionnez la case à cocher Lecteurs de CD-ROM (déselectionnéz toutes les autres) et cliquez sur Suivant.
5. Regardez et confirmez que l'assistant a salectionné le nom correct de votre monitér et cliquez sur Suivant.
6. Cliquez sur Terminer.
7. Redémarrez l'ordinateur.

Mise à niveau du moniteur sur un ordinateur existant

Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du monieur existant sur votre ordinateur Microsoft Windows. Il est testé actuellément compatible pour les systèmes d'exploitation Windows XP, Windows Vista et Windows 7.

Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du logiciel pilote du moniteur nécessite l'installation du fischi er information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modele de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fischiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de péripérisque pour automatiser la tâche et vous guider dans la sélection du fischi er et le processus d'installation.

Voir:

Comment installer sur les système Windows 7 (certains modèles seulement) à la page 15.
- Comment installer sur les systèmes Windows Vista à la page 16.
- Pour installer sur le système Windows XP à la page 17.

Comment installer sur les système Windows 7 (certains modèles seulement)

1. Ouvrez les Propriétés d'affichage.

Allez à Demarrer, Panneau de configuration, Matériel et audio, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

Par ailleurs, cliquez-droit sur le bureau et selectionnez Personnelier, Affichage, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

1. Cliquez sur l'onglet Matériel.
2. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
3. Cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote.
4. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
5. Dans la fenêtre Mettre à jour le pilote logiciel, Sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.
6. Cliquez sur Parcourir et naviguez au repertoire suivant: d:\BenQ_LCD\Driver\ (ou d'est la lettuce de lecteur désignant le lecteur de CD-ROM).

La lettuce de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être 'D:' ou 'E:' ou 'F:' etc.

1. Sélectionnez le nom de dossier correct de votre monitreur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vou pourrez etre invite a redemarrer voite ordinateur apres la fin de la mise a jour du pilote.

Comment installer sur les systèmes Windows Vista

1. Ouvrez Afficher les paramètres.
   Cliquez du bouton croit sur le bureau et selectionnez Personnelis er dans le menu auto.
   Selectionnez Afficher les paramètres dans la fenêtre Personaliser l'apparace et lessons.
   La fenêtre Afficher les paramètres s'affiche.
2. Cliquez sur le bouton Paramètres avancés.
   La fenêtre Propriétés du moniteur PnP générique s'affiche.
3. Cliquez sur l'onglet Moniteur et sur le bouton Propriétés.
4. Cliquez sur ontinuer dans la fenetre d'invite Contrôle du compte utiliser.
5. Cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote.
6. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
7. Dans la fenêtre Mettre à jour le pilote logiciel, Sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.
8. Cliquez sur Parcourir et naviguez au repertoire suivant : d:\BenQ_LCD\Driver\ (ou d'est la lettuce de lecteur désignant le lecteur de CD-ROM).

La lettuce de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être 'D': ou 'E': ou 'F': etc.

1. Sélectionnez le nom de dossier correct de votre monitreur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vou pourrez etre invite a redemarrer voire ordinateur apres la fin de la mise a jour du pilote.

Pour installer sur le système Windows XP

1. Ouvrez les Propriétés d'affichage.

Le raccourci le plus proche pour Propriétés d'affichage est via le bureau de Windows. Cliquez du bouton droit sur le bureau et Sélectionnez Propriétés dans le menu auto.

Par ailleurs, le menu de Windows pour Propriétés d'affichage est situé dans le Panneau de configuration.

Dans la version Windows XP, le Panneau de configuration estitué directement au-dessous de l'objet de menu principal Démarrer. Les options de menu affichées dépendent du type de vue sélectionné pour votre système.

• Dans la vue Classique, cliquez sur Demarrer | Panneau de configuration | Affichage.
• Dans la vue Catégorie, cliquez sur Demarrer | Panneau de configuration | Apparce et thèmes| Modifier la résolution de l'écran.

La fenêtre Propriétés d'affichage s'affiche.

1. Cliquez sur l'onglet Paramètres et sur le bouton Avancé.

La fenêtre Propriétés avancées de l'affichage s'affiche.

1. Cliquez sur l'onglet Moniteur et selectionnee Moniteur Plug and Play dans la liste.

S'il n'y a qu'un moniteur dans la liste, il sera déjà sélectionné pour vous.

1. Cliquez sur le bouton Propriétés.

La fenêtre Propriétés du moniteur s'affiche.

Si le pilote fourni est listede comme etant BenQ et si le modele correspondant a votre nouveau moniteur, les pilotes appropriés sont déjà installés et il n'y a rien d'autre a faire. Annules ces fenêtres de propriétés. Cependant, si BenQ n'est pas listede comme etant le fabricant ou si le modele correct n'est pas actuellment affché, il est nécessaire de continuer avec ces instructions.

1. Cliquez sur l'onglet Driver et sur le bouton Mettre à jour le pilote.
   L'Assistant Mise à jour du matériel s'affiche. Suivez les instructions de l'assistant en notamment les étapes ci-dessous :
2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur auquel le monitér est connecté.
3. Cochez la case Installer à partir d'une liste ou d'un emplacement spécifique et cliquez sur Suivant.
4. Cochez la case Recherche le meilleur pilote dans ces emplacements et cochez également la case Recherche dans les medias amovibles, puis cliquez sur Suivant.

Veuillez attendre pendant que l'assistant recherche les lecteurs et le CD du moniteur LCD BenQ inséré à l'étape 6. Une fois terminé, l'assistant doit avoir trouve et selectionné le pilote BenQ sur le CD approprié pour votre modèle de moniteur.

1. Sélectionnez le nom de correct de votre monitreur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Terminer.

Ceci ferme l'assistant et vous returne à la fenêtre Propriétés du moniteur.

1. Cliquez sur Fermer, OK et sur OK.

Ceci ferme les fenêtres Propriétés d'affichage. Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

5. Optimisation de l'image

La meilleure manière d'obtenir un affichage optimal avec une entrée analogue (D-Sub) est d'utiliser la fonction touche AUTO. Appuyez sur la touche AUTO pour optimiser l'image actuellément affichée à l'écran.

Lorsque vous connectez une sortie video numérique en utilisant un cable numérique (DVI), la touche AUTO et la fonction d'ajustement auto seront désactivées, car le moniteur affichera automatiquement laICA.
meilleure image.

Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du moniteur lorsque vous utilisez la fonction AUTO.

Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utiliser de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran.

1. Executeur le programme de test auto.exe depuis le CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, telle que le bureau de votre système d'exploitation. Cependant, il est recommendé d'utiliser auto.exe. Lorsque vous executeur auto.exe., un motif de test sort.
2. Appuyez le bouton AUTO sur le moniteur.
3. Appuyez sur MENU sur le panneau de commande pour acceder à l'OSD.
4. Utilisez les touches ▲ ou ▼ pour sélectionner AFFICH. et appuyez la touche ENTRÉE pour accéder au menu.
5. S'il y a du bruit vertical observé ( comme un effet de rideau-tremblement des lignes verticales), appuyez sur la touche ▲ ou ▼ pour sélectionner Horloge Pixel et appuyez sur la touche ENTREE. Appuyez maintenant sur la touche ▲ ou ▼ pour ajuster le moniteur jusqu'à la disparition du bruit.
6. S'il y a du bruit horizontal observé, appuyez sur la touche ▲ ou ▼ pour sélectionner Phase et appuyez sur la touche ENTRÉE. Appuyez maintenant sur ▲ ou ▼ pour ajuster le moniteur jusqu'à la disparition du bruit.

6. Comment ajuster votre monitreur

Le panneau de commande

1. AUTO: permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.
2. MENU: Active le menu principal de l'OSD et returne au menu précédent ou quitte l'OSD.
3. ▲/Touche Mode d'affichage : Pour l'ajustement haut/augmentation. C'est la touche spéciale pour le Mode d'affichage.
4. /Touche Mode: Pour l'ajustement bas/diminution. C'est la touche spéciale pour le Mode.
5. Touche ENTER : Accède aux sous-menus et sélectionne les éléments. C'est aussi la touche spéciale pour Entrée.
6. Tension: cette touche permet demettre en marche ou d'arreter le moniteur.

OSD = Affichage à l'écran.

Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellément affché. L'affichage des touches spéciales disparaître après quelques secondes sans activités de la touche. Voir Mode touche spéciale à la page 20.

Mode touche spéciale

Les touches du moniteur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affché actuellement à l'écran.

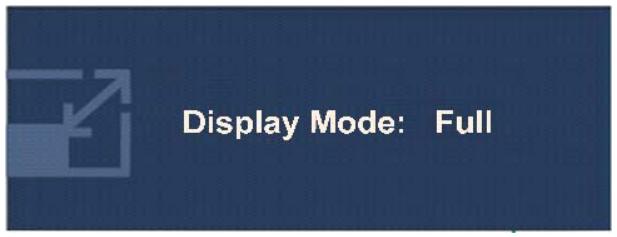

TouchespecialeMode d'affichage

Appuyez la touche continulement pour permuter entre Plein et Format. Le réglage sera effectif immédiatement.Voir également Mode d'affichage à la page 27.

Touchespeciale demode

Appuyez la touche continuellement pour
passer de l'un à l'autre des 6 modes de la
fenetre principale, parmi Standard, Film,
Jeu, Photo, sRVB et Eco. Le réglage sera
effectif immédiatement.
Voir également Mode d'imagé à la page 26.

Touché spéciale Entrée (n'est pas disponible pour les modèles uniquement analogiques)

Utilisez la touche ENTER pour basculer entre les différentes entrées de signal video PC qui peuvent être connectées à votre moniteur. Le réglage sera effectif immédiatement. Voir également Entrée à la page 29.

Mode du menu principal

Vous pouvez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres sur votre écran. Appuyez la touche MENU pour afficher le menu principal suivant de l'OSD.

Il y a quatre menus principaux de l'OSD :

1. Affich.
2. Image
3. Image Avancée
4. Systeme

Utilisez les touches (haut) ou (bas) pourmettreunélement du menu en surbrillance et appuyez la touche ENTRÉE pourafficherles paramètresde l'élement du menu.

Les langues du menu OSD peuvent être différentes du produit fourni dans votre région, voir “Langue à la page 29” u-dessous de « Paramètres OSD » pour plus de détails.

Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes:

• Menu AFFICH. à la page 22
• Menu IMAGE à la page 24
• Menu IMAGE AVANCEE à la page 26
• Menu SYSTEM à la page 29

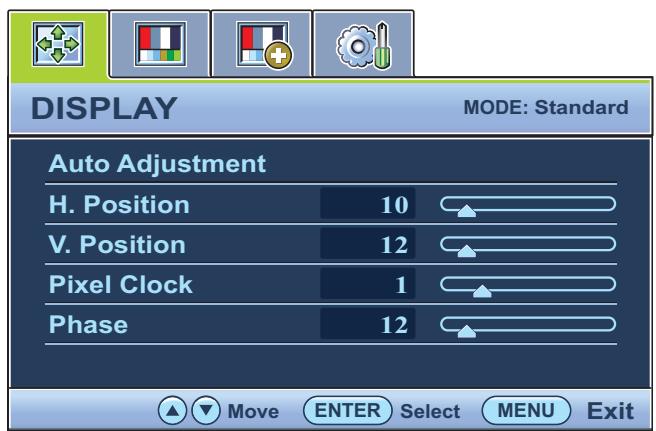

Menu AFFICH.

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ▲ ou ▼ pour sélectionner AFFICH., puis appuyez la touche ENTRÉE pour accéder au menu.
3. Appuyez les touches ▲ ou ▼ pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTRÉE pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Élément	Fonction	Fonctionnement	Plage
Ajustement auto	Optimise et ajuste les paramètres de l'écran automatiquement pour vous. Le bouton AUTO est la « touche spéciale » pour cette fonction.Lorsque vous connectez une sortie vidéo numérique en utilisant un cable numérique (DVI), la touche AUTO et la fonction d'ajustement auto seront désactivées.	Appuyez la touche ENTRÉE pour sélectionner cette option et effectuer l'ajustement.
Position H.	Ajuste la position horizontal de l'image sur l'écran.	Appuyez les touches ▲ ou▼ pour ajuster la valeur.	0 à 100
Position V.	Ajuste la position vertical de l'image sur l'écran.		0 à 100
Horloge Pixel	Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal video analogue en entrée. N'est pas applicable à un signal d'entrée numérique. Voir également : Optimisation de l'image à la page 18.		0 à 100
Phase	Ajuste la phase de l'horloge pixel pour synchroniser avec le signal video analogue en entrée. N'est pas applicable à un signal d'entrée numérique. Voir également : Optimisation de l'image à la page 18.		0 à 63

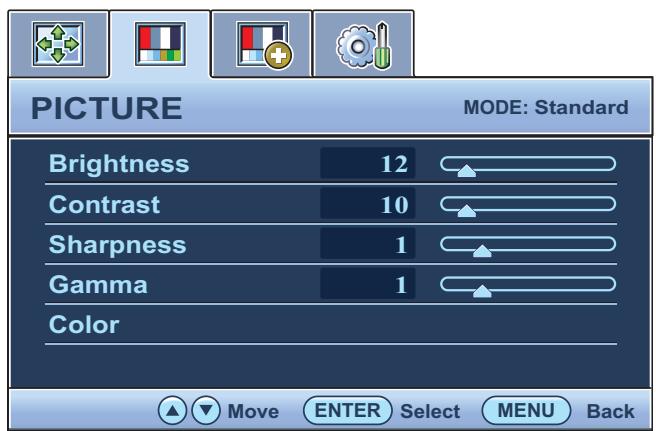

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner IMAGE, puis appuyez la touche ENTRÉE pour accéder au menu.
3. Appuyez les touches ▲ ou ▼ pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTRÉE pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Éléments	Fonction	Fonctionnement	Plage
Luminosité	Ajuste la balance entre les niveaux lumineux et sombres.	Appuyez la touche ▲ pour augmenter la luminosité et appuyez la touche ▼ pour diminuer la luminosité.	0 à 100
Contraste	Ajuste le degré de différence entre les points sombres et les points lumineux.	Appuyez la touche ▲ pour augmenter le contraste et appuyez la touche ▼ pour diminuer le contraste.	0 à 100
Finesse	Ajuste la clarté et la visibilité des contours des sujets dans l'image.	Appuyez la touche ▲ pour améliorer la netteté de l'image et appuyez la touche ▼ pour avoir un effet doux à l'image.	1 à 5
Gamma	Réglez la luminescence du ton. La valeur par défaut est 2,2 (la valeur standard pour Windows).	Appuyez la touche ▲ pour augmenter la valeur gamma (le ton devient plus souvent) et appuyez la touche ▼ pour diminuer la valeur gamma (le ton devient plus clair).	1,8 à 2,6
□ Les options ci-dessus pour Luminosite, Contraste, Finesse et Gamma ne sont disponibles qu'en mode Standard.
Couleur - Appuyez ENTRÉE pour accéder au menu Couleur. © Ce menu Couleur n'est disponible qu'en mode Standard.
Normal	Permet aux photos et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine.	Appuyez les touches ▲ ou ▼ pour sélectionner cette option.
Bleuâtre	Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique.
Rougeâtre	Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse.
Utilisat.	Personnaliste la teinte de la couleur de l'image. Le mélange des couleurs primaires Rouge, Vert et Bleu peut être modifié pour changer la teinte de la couleur de l'image. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.	Appuyez les touches ▲ ou ▼ et la touche ENTRÉE pour sélectionner Rouge, Vert ou Bleu. Puis utiliser les touches ▲ ou ▼ pour ajuster les couleurs.	• Rouge (0 à 100) • Vert (0 à 100) • Bleu (0 à 100)
	Teinte : Réglez le degré de perception des couleurs.	Appuyez les touches ▲ ou ▼ pour ajuster la valeur.	0 à 100
	Saturation : Réglez le degré de pureté des couleurs.	Appuyez les touches ▲ ou ▼ pour ajuster la valeur.	0 à 100
	© Les options ci-dessus pour Teinte et Saturation ne sont disponibles que si la source de signal est Video composante.
Réinit. couleur	Réinitialise les raglages de couleur personnalisés Utilisat. aux valeurs par défaut de l'usine.	Appuyez la touche ▲ ou ▼ pour changer les raglages.	• OUI • NON
Appuyez MENU pour quitter le menu Couleur.

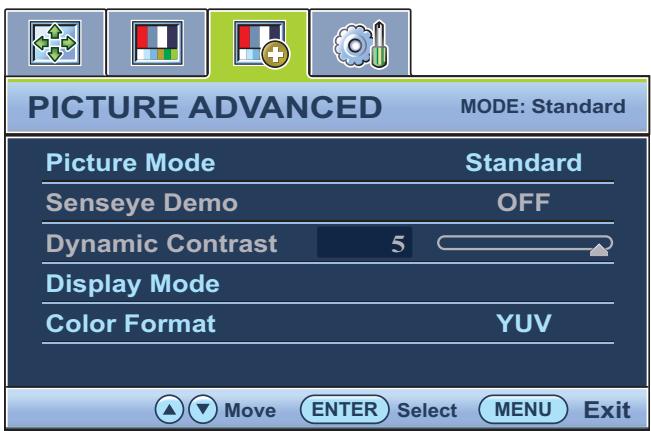

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ▲ ou ▼ pour sélectionner IMAGE AVANCÉE, puis appuyez la touche ENTRÉE pour acceder au menu.
3. Appuyez les touches ▲ ou ▼ pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTRÉE pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez la touche MENU.

Élément	Fonction	Fonctionnement	Plage
Mode d'image	Sélectionnez un mode d'image qui correspond le最好的 au type d'images sur l'écran. • Standard - pour des applications PC de base. • Film - pour afficher les vidéo. • Jeu - pour les yeux vidéo. • Photo - pour afficher des images fixes. • sRVB - pour uneILA représentation de la correspondance des couleurs avec les périphériques, telles que les imprimantes, les apparils photo numériques, etc. • Éco - pour économiser l'électricité avec une faible consommation d'énergie en fournissant la luminosité minimale pour tous les programmes executés.	Appuyez les touches ▲ ou ▼ pour ajuster la valeur.	• Standard • Film • Jeu • Photo • sRVB • Éco
Présentation	Affiche l'aperçu des images à l'écran avec le mode sélectionné dans Mode d'image. L'écran sera divisé en deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de droite présente les images avec le mode spécifique.	Appuyez les touches ▲ ou ▼ pour modifier les paramètres.	• ACTIVÉ • DÉSACT
Dynamic Contrast (disponible lorsque Mode d'image est régle sur Film, Jeu ou Photo)	La fonction permet de détecter automatiquement la distribution d'un signal visuel en entrée, puis de créé le contraste optimal.	Appuyez la touche ENTRÉE pour sélectionner cette option. Appuyez les touches ▲ ou ▼ pour modifier les paramètres.	0 à 5
Mode d'affichage	Cette fonction est fournie pour permettre un autre format 16:9 que d'être affché sans distorsion géométrique. • Overscan - Agrandit légèrement l'image d'entrée. Utilisez cette fonction pour cache le bruit de corduregilant s'il estprésent autour de votre image. • Plein - Échelonne l'image d'entrée pour replir l'écran. Idéal pour les images au format 16:9. • Format - L'image d'entrée est affichée sans distorsion géométrique replissant autant que possible l'affichage. Les images 16:9 repliront l'écran horizontally et les images 4:3 repliront l'écran verticallement.	Appuyez la touche ▲ ou ▼ pour changer les réglages. □ Les options au-dessous de Mode d'affich seront différentes selon les sources de signal d'entrée.	Quand la source de signal est une source DVI ou D-sub, et l'image en entrée est de format non large: • Plein • Format Ou Quand la source de signal est une source D-sub (VGA converti depuis Composantes): • Overscan • Plein • Format
Format couleur	Déterminé l'espace de couleur (RVB ou YUV) en fonction du signal video déetecté suivant : • D-Sub (VGA) depuis le PC : Le Format couleur par défaut est RVB. • D-Sub (Composante) depuis un apparil video : Le Format couleur par défaut est YUV. Il peut être nécessaire de régler manuellement le Format couleur si les couleurs affichées sur l'écran du moniteur ne s'affichent pas correctement. • DVI : Le Format couleur est régle automatiquement sur RVB.	Appuyez la touche ENTRÉE pour sélectionner cette option. Appuyez les touches ▲ ou ▼ pour modifier les paramètres.	• RVB • YUV

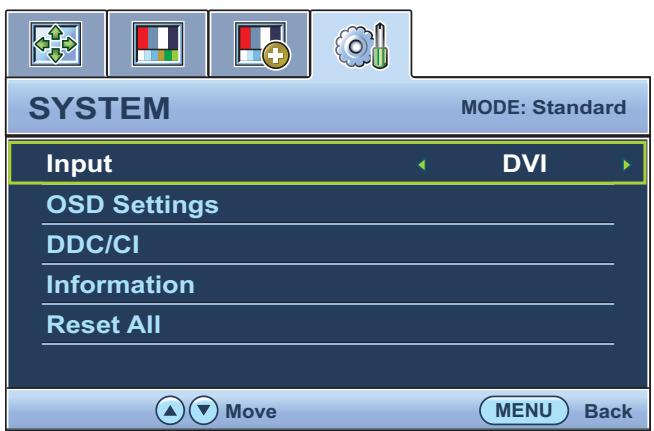

1. AAppuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ▲ ou ▼ pour sélectionner SYSTÉME, puis appuyez la touche ENTRÉE pour accéder au menu.
3. Appuyez les touches ▲ ou ▼ pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTRÉE pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Éléments	Fonction	Fonctionnement	Plage
Entrée	Utilisez ceci pour changer l'entrée à celle appropriée pour votre type de connexion de cable video.	Appuyez la touche ▲ ou ▼ pour changer les réglages.	• DVI • D-sub (VGA)
Paramètres OSD - Appuyez ENTRÉE pour accéder au menu Paramètres OSD.
Langue	Définit la langue du menu OSD.	Appuyez les touches ▲ ou ▼ pour ajuster la valeur.	• English • Français • Deutsch • Italiano • Espanol • Polski • 日本語 • Česky • 繁體中文 • Magyar • 简体中文 • SICG/BiH/CRO • Română • Nederlands • P核酸检测 • Svenska • Português
Position H.	Ajuste la position horizontal du menu OSD.	Appuyez les touches ▲ ou ▼ pour ajuster la valeur.	0 à 100
Position V.	Ajuste la position verticale du menu OSD.		0 à 100
Temps d'affichage	Ajuste le temps d'affichage du menu OSD.		• 5 s • 10 s • 15 s • 20 s • 25 s • 30 s
Verrou OSD	Évite que les régles de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera déactivé.	Appuyez les touches ▲ ou ▼ pour ajuster la valeur. Pour déverrouiller les commandes OSD lorsqu l'OSD est régle sur verrouillé, appuyez et maintenez la touche « MENU » pendant 15 secondes pour acceder à l'options « Verrou OSD » et effectuer les modifications. Vous pouvez également utiliser les touches ▲ ou ▼ pour sélectionner « NON » dans le sous-menu « Verrou OSD » au-dessous du menu « Paramètres OSD » et tous les commandes OSD seront accessibles.	• OUI • NON
Appuyez MENU pour quitter le menu Paramètres OSD.
DDC/CI*	Permet aux paramètres du monieur d'être définis via le logiciel sur l'ordinateur.	Appuyez la touche ENTRÉE pour sélectionner cette option. Appuyez les touches ▲ ou ▼ pour modifier les paramètres.	• ACTIVÉ • DÉSACT
Information	Affiche les régles actuels des propriétés de l'écran.		• Entrée • Résolution actuelle • meilleure avec le monieur • Nom de modèle
Rétablit tout	Rétablit tous les régles de mode, de couleur et de géométrie aux valeurs par défaut de l'usine.	Appuyez les touches ▲ ou ▼ pour ajuster la valeur.	• OUI • NON

*DDC/CI est l'acronyme de Display Data Channel/Command Interface, qui a été développée par la Video Electronics Standards Association (VESA) pour établre le standard DDC existant. La capacité DDC/CI permet aux commandes du moniteur d'être envoyées via logiciel pour les diagnostics à distance.

7. Dépannage

Foire aux questions (FAQ)

② L'image est floue :

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

② Utilisez-vous un cable d'extension VGA ?

Effectuez un test après avoir retire le cable d'extension. L'image est-elle a present correctement mise au point? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Ajuster le taux de rafraîchissement de l'écran » du lien « Ajuster la résolution de l'écran ». Lorsqu'on utilise un cable d'extension, il est normal que l'image puisseprésenter un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une meilleure conductivité ou un amplificateur intégré.

⑦ L'image n'est-elle floue qu'à une résolution inférieure à la résolution native (maximale)?

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD. Sélectionnez la résolution native.

② Des erreurs de pixels sont visibles :

Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d'une autre couleur.

Nettoyez l'écran LCD.
- Mettez sous tension puis hors tension.
- Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un dernier naturel se produitant dans la technologie LCD.

⑦ Les couleurs de l'image ne sont pas correctes.

IL'image presente une teinte jaunatre, bleutée ou rosée.

Selectionnez MENU > PICTURE (IMAGE) > Color (Couleur) > Reset Color (Réinit. Couleur), puis désisissez « YES » (OUI) dans la boîte de message « CAUTION » (ATTENTION) pour réinitialiser les régliages de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du cable de signal. Si vous constazez qu'une broche est pliee ou cassee, contactez votre revendeur.

⑦ Aucune image n'est visible :

Le témoin de l'écran est-il de couleur verte?

Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en selectionnant un mode d'affichage admis. Veuillez lore la section « Modes d'affichage prédéfinis » du lien « Ajuster la résolution de l'écran »

(7) Une légère ombre de l'image statique affichée est visible à l'écran :

• Activez la fonction de gestion de l'alimentation pour permettre à votre ordinateur et votre moniteur d'entrée en mode de veille basse consommation lorsqu'ils ne sont pas utilisés.
• Utilisez un écran de voir pour éviter la détention des images.

(?) Le témoin de l'écran est-il de couleur orange?

Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe qu'elle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifie les connecteurs du cable de signal. Si vous constatiez qu'une broche est piée ou cassée, contactez votre revendeur.

② Le témoin de l'écran est-il étèint?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

⑦ L'image est déformée, clignote ou scintille :

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

⑦ Youutilizezlemonurdansarasolutionnative,maisl'imagestoujoudedeformée.

Les images de sources différentes peuvent apparaître déformées ou étiérée sur le moniteur utilisé dans sa résolution native. Pour la performance d'affichage optimale de chaque source d'entrée, vous pouvez utiliser la fonction « Mode d'affichage » pour définir un format approprié pour les sources d'entrée. Voir Mode d'affichage à la page 27 pour des détails.

⑦ L'imagestédéplacée dansunedirectiondeterminede:

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

⑦ Les commandes OSD sont inaccessibles :

• Pour déverrouiller les commandes OSD lorsque l'OSD est réglé sur verrouillé, appuyez et maintenez la touche 'MENU' pendant 15 secondes pour acceder à l'options 'Verrou OSD' et effectuer les modifications.

• Vous pouvez également utiliser les touches ou pour sélectionner 'NON' dans le sous-menu 'Verrou OSD' au-dessous du menu Paramètres OSD' (Menu SYSTÉME) et tous les commandes OSD seront accessibles.

⑦ Les périphériques USB ne fonctionnent pas :

• Vérifiez si l'USB montant et descendant est correctement connecté.
• Installez un pilote USB correspondant si disponible.

Pour plus d'aide?

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : [e-mail].
