MODE D'EMPLOI RBC-AMT32E TOSHIBA

TOSHIBA MANUEL D'INSTALLATION Destiné au personnel charge de l'installation - Installation electrique et entretien

Pieces accesoires

N°	Nom de la pièce	Quantité
1	Télécommande	1
2	Vis M4 x 20	2
3	Vis à bois	2
4	Manuel d'installation	1

Conditions requises pour l'installation de la télécommande

Lieu d'installation

• Instaliez la télécommande à 1 - 1,5 m de haut par rapport au sol, là ou la température moyenne peut être détectée.
• N'installez pas la télécommande dans un lieu exposé à la lumière directe du soleil ou à l'air extérieur direct (c'est-à-dire pres d'une fenêtre, etc.).
  N'installez pas la télécommande dans un endroit peu ventilé.
• N'installez pas la télécommande dans le freezer ou le réfrigérateur car elle n'est ni étanche, ni anti-goutes.
  Veillez a installer la telecommande à la verticale.

Dimensions requises pour l'installation de la télécommande

Veillez a respecter les dimensions requises indiquées ci contre (Fig.1) lorsque vous installez la télécommande sur un mur.

Mode d'installation de la télécommande

REMARQUE 1: Évitez d'entortiller le cable de la télécommande avec d'autres cables (cable d'alimentation, etc.) ou de la faire passer dans le même conduit, car cela pourrait entrainer un dysfonctionnement.

REMARQUE 2: Installez la télécommande loin de sources d'interférences et de champs magnétiques.

REMARQUE 3: En cas d'interférences électriques, des contre-mesures sont nécessaires, comme par exemple le montage d'un contrôle anti-bruit.

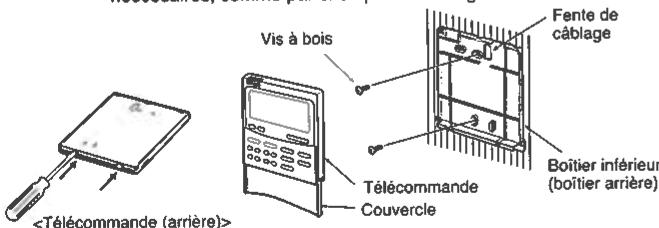

1. Pour démonter et ouvir le boîtier inférieur de la télécommande (boîtier arrière), insérez la pointe d'un tournevis à tête plate à l'intérieur des deux ouvertures situées sur le dessous de la télécommande.
2. Fixez le boitier arrirée de la télécommande à l'aide des vis à bois (x2). Ne serrez pas les vis trop fort, vous risquiez d'endommager le boitier arrirée.
3. Raccordez les cables de l'unité interieure au bornier de la télécommande. (Reportez-vous au point « Mode de raccordement de la télécommande »). Raccordez les cables de la télécommande après avoir vérifié le numéro de borne de l'unité interieure afin d'éviter toute erreur de raccordement. (N'applique pas la tension tension sector 230V CA à la télécommande car cette pourrait l'endommager).

Mode de selection du détecteur de température ambiente

Deux détecteurs de température ambiante sont installés : un dans l'unité interieure, l'autre dans la télécommande. Les deux détecteurs ne peuvent pas semettre en marche simultanément et c'est normalement celui de l'unité interieure qui fonctionne.

Pour selectionner le détecteur de la télécommande, suivez la procEDURE ci-après.

1. Appuyez sur + sur la touche de réglage de température pendant au moins 4 secondes.

REMARQUE: Le nombre d'unité qui s'affiche la première fois correspond à l'adresse de l'unité interieure principale en cas de commande de groupe.

REMARQUE: N'appuyez pas sur la touche (UNIT)

2.À l'aide des touches de réglage de température V, spécièz le code de rubrique 32.
3.À l'aide des touches de minuterie /△,modifiez les données definiies de 00 00 a 00 01.
4. Appuyez sur la touche SET (l'affichage devrait s'arreter de clignoter et rester allumé).
5. Appuyez sur la touche Le statut returne au statut de fonctionnement d'arrêt et est affiché sur l'écran à cristaux liquides.

REMARQUE 1: Lors de l'utilisation de deux télécommandes, le besoin du détecteur de la température ambiante peut être effectué soit avec la télécommande principale, soit avec la télécommande secondaire. Seule la télécommande principale est reconnue comme détecteur. Lors de l'utilisation de deux télécommandes, la température peut être régée soit avec la télécommande principale, soit avec la télécommande secondaire.

REMARQUE 2: En cas de commande de groupe, le détecteur de la télécommande ne fonctionne pas si l'adresse de groupe n'est pas réglée sur l'unité interieure principale.

REMARQUE 3 : Lors de l'utilisation conjointe du télédécteur et de la télécommande, n'utilise pas le détecteur de la télécommande.

- Mode de raccordement de la télécommande

• Schéma de raccordement

Bomier du cable de la télémande dans l'unité interieure.

Utilisez un cable de 0.5mm^2 à 2mm^2
* Vous ne pouvez pas utiliser le joint du cable fermé.

éleg commande

Bonnier de la télécommande

• Les bornes A et B ne sont pas polarisées.

Essai de fonctionnement de la télécommande

1. Appuyez sur la touche ±b et maintenez-la enforcée pendant au moins 4 secondes jusqu'à ce que

TEST apparaisse sur I'ecran a cristaux liquides, puis appuyez sur la touche (ON/OFF).
- « TEST » apparait sur l'écran à cristaux liquides pendant l'essay de fonctionnement.
- La température ne peut être contrôleé si « TEST » est affiché. N'utilissez pas le mode essai dans un autre cas que l'essai de fonctionnement ou la machine sera en surcharge.

1. Utilisez le mode essai en mode CHAUFFAGE ou REFROIDISSEMENT.
   REMARQUE: L'unité extérieur ne fonctionne pas pendant environ 3 minutes après la mise sous tension ou un arrêt de fonctionnement.
2. Une fois l'essay de fonctionnement terminé, appuyez à nouveau sur la touche pour vérifier si "TEST" a disparu de l'écran à cristaux liquides. (Cette télécommande est munie d'une fonction de désactivation par minuterie de 60 minutes pour éviter des essais de fonctionnement consécutifs.)

Conditions requises pour l'installation de plusieurs télécommandes

Dans un système à double télécommande, une ou plusieurs unités sont actionnées par plusieurs télécommandes. (Deux télécommandes au maximum peuvent être régliées).

Mode d'installation

Pour un système à double télécommande, installez les télécommandes selon la procédure ci-après.

1. Réglez l'une des deux télécommandes en tant que télécommande principale (le réglage par défaut est « Principale »).

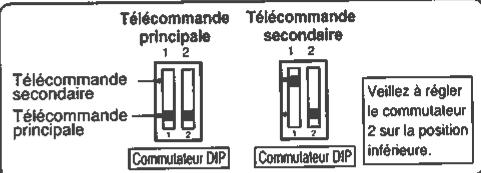

2. Réglez le commutateur DIP sur Sub pour toutes les autres cartes à circuits imprimés des télécommandes.

3. Schéma de raccordement de base REMARQUE: Les bornes A et B ne sont pas polarisées

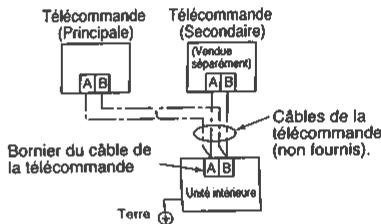

4. En cas de commande d'une unité interieure par les télécommandes installées en deux positions différentes.

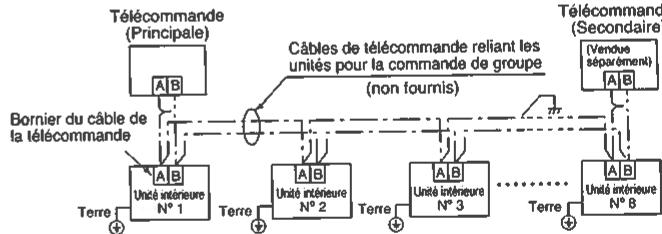

• En cas de commande de groupe de plusieurs unités par des télécommandes installées en deux positions différentes.
• Les télécommandes principale et secondaire peuvent être utilisées qu'elle soit l'unité interieure sur laquelle elles sont installées.

Conditions requires

Lorsque vous utilisez la télécommande pour la première fois, le fonctionnement initial met quelques minutes à démarrer après la mise sous tension. Il ne s'agit pas d'un dystonctionnement.

I a telecommande a besoin d'environ 5 minutes pour commencer a fonctionner.

La télécommande a besoin d'environ 1 minute pour commencer à fonctionner.
