MODE D'EMPLOI HWS-1402H-E TOSHIBA

Avant d'installer la pompe à chaleur air/eau, lisez attentivement ce Manuel d'installation.

• Ce manuel décrit la méthode d'installation de l'unité extérieure.
• Pour l'installation de l'unité hydroélectrique, reportez-vous au Manuel d'installation fourni avec l'unité hydroélectrique.

ADOPTION DU NOUVEAU REFRIGERANT

Cette pompe à chaleur air/eau est un nouveau type qui adopte un nouveau réfrigérant HFC (R410A) au lieu du réfrigérant traditionnel R22 en vue d'éviter la destruction de la couche d'ozone.

Sommaire

1 PIECES ACCESSOIRES ET REFRIGERANT .... 25
2 MESURES DE SECURITE 26
3 INSTALLATION DU NOUVEAU REFRIGERANT DANS LA POMPE A CHALEUR AIR/EAU 27
4 CHOIX DE L'INSTALLATION 29
5 TUYAUX DE REFRIGERANT 34
6 PURGE D'AIR 37
7 INSTALLATION ELECTRIQUE 39
8 MISE A LA TERRE 41
9 FINITION 41
10 ESSAI DE FONCTIONNEMENT 41
11 ENTRETIEN ANNUEL 41
12 FONCTIONS A EXECUTER LOCALEMENT 42
13 DEPANNAGE 43
14 ANNEXE 44

1 PIECES ACCESSOIRES ET REFRIGERANT

■ Pièces accessoires

Nom de la pièce	Quantité	Forme	Emploi
Manuel d'installation de l'unité extérieure	1	Ce manuel	(Remettez celui-ci directement au client.)

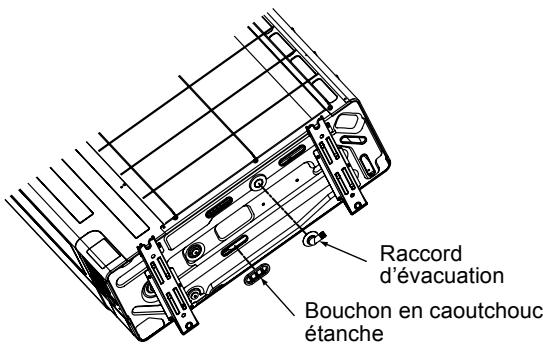

Raccord d'évacuation	1
Bouchon en caoutchouc étanche	5
Manchon de protection	1		Pour la protection des câbles (protection des tuyaux)
Matériau de protection pour passages	1		Pour la protection des passages (protection des tuyaux)

■ Tuyaux de réfrigérant

• Le kit de tuyaux utilisé pour le réfrigérant traditionnel ne peut être utilisé.
• Utilisez un tuyau en cuivre de 0,8 mm ou plus d'épaisseur pour ∅9,5 mm.
  Utilisez un tuyau en cuivre de 1,0 mm ou plus d'épaisseur pour ∅15,9 mm.
• Les écrous évasés et l'évasement diffèrent également de ceux des tuyaux du réfrigérant traditionnel.
  Retirez l'écrou évasé fourni avec la pompe à chaleur air/eau et utilisez-le.

2 MESURES DE SECURITE

• Assurez-vous de respecter toutes les règles locales, nationales et internationales.
• Lisez attentivement ces « MESURES DE SECURITE » avant l'installation.
• Les mesures décrites ci-après comprennent des points importants concernant la sécurité. Observez-les scrupuleusement.
• Après l'installation, faites un essai de fonctionnement pour vous assurer de l'absence de problèmes. Reportez-vous au Manuel du propriétaire pour expliquer au client comment utiliser l'unité et effectuer son entretien.
• Mettez l'interrupteur général (ou le disjoncteur) hors tension avant d'effectuer l'entretien de l'unité.
• Demandez au client de conserver le Manuel d'installation avec le Manuel du propriétaire.

AVERTISSEMENT

• Demandez à un revendeur autorisé ou à un installateur professionnel d'installer la pompe à chaleur air/eau ou d'effectuer son entretien. Une installation inadéquate peut se solder par une fuite d'eau, une électrocution ou un incendie.
• Veillez à raccorder les fils de terre. (mise à la terre) Une mise à la terre incomplète provoque une électrocution. Ne raccordez pas les fils de terre aux tuyaux de gaz, aux tuyaux d'eau, aux paratonnerres ou aux fils de terre des câbles téléphoniques.
• Mettez l'interrupteur général ou le disjoncteur hors tension avant d'entreprendre l'installation électrique. Assurez-vous que tous les interrupteurs sont hors tension. La non-observation de cet avertissement peut se solder par une électrocution. Utilisez un circuit d'alimentation exclusif pour la pompe à chaleur air/eau. Utilisez la tension nominale.
• Branchez correctement le câble de raccordement. Si le câble de raccordement est mal branché, les composants électriques peuvent s'endommager.
• Lorsque vous déplacez la pompe à chaleur air/eau pour l'installer ailleurs, faites très attention à ce qu'aucun corps gazeux autre que le réfrigérant spécifié ne pénètre dans le circuit de réfrigération. Si l'air ou tout autre gaz se mélange au réfrigérant, la pression gazeuse du circuit de réfrigération augmentera anormalement et pourra faire éclater les tuyaux et blesser quelqu'un.
• Ne modifiez pas cette unité en démontant ses carters de protection ou en by-passant ses verrous de sûreté.
• Après avoir déballé l'unité, examinez-la attentivement pour vous assurer qu'elle n'est pas endommagée.
• Ne l'installez pas dans un endroit susceptible d'augmenter ses vibrations.
• Afin d'éviter de vous blesser (avec des bords tranchants), faites attention lorsque vous manipulez les pièces.
• Effectuez l'installation conformément au Manuel d'installation. Une installation inadéquate peut se solder par une fuite d'eau, une électrocution ou un incendie.
• Si l'unité hydroélectrique de la pompe à chaleur air/eau est installée dans une petite pièce, prenez les mesures appropriées pour garantir que la concentration de fuite de réfrigérant dans la pièce ne dépasse pas le niveau critique.

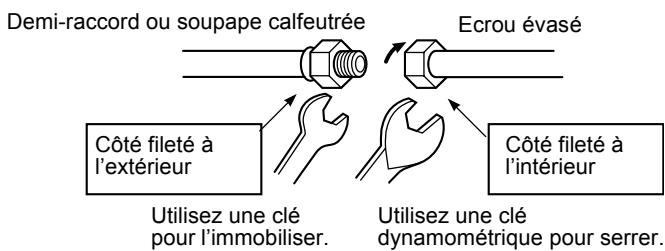

• Serrez l'écrou évasé avec une clé dynamométrique de la manière spécifiée. Un serrage excessif de l'écrou évasé peut se solder par une rupture de l'écrou évasé après une longue période, ce qui peut entraîner une fuite de réfrigérant.
• Portez des gants épais pendant l'installation pour éviter de vous blesser.
• Installez solidement la pompe à chaleur air/eau dans un endroit qui supporte son poids de manière adéquate.
• Effectuez l'installation spécifiée pour protéger le climatiseur contre un tremblement de terre. Si la pompe à chaleur air/eau n'est pas installée de manière appropriée, elle peut tomber et provoquer des accidents.
• Si le gaz réfrigérant a fui durant l'installation, aérez immédiatement la pièce. Si le gaz réfrigérant qui a fui entre en contact avec le feu, un gaz nocif peut se dégager.
• Après l'installation, assurez-vous que le gaz réfrigérant ne fuit pas. Si le gaz réfrigérant fuit dans la pièce et s'écoule près d'un appareil ignigène, comme une cuisinière, un gaz nocif peut se dégager.
• L'installation électrique doit être effectuée par un électricien professionnel conformément au Manuel d'installation. Assurez-vous que la pompe à chaleur air/eau utilise une alimentation exclusive. Une alimentation de puissance insuffisante ou une installation inappropriée peuvent provoquer un incendie.
• Utilisez les câbles spécifiés et raccordez-les bien aux bornes. Evitez qu'une pression externe ne s'exerce sur les bornes et ne les affecte.

AVERTISSEMENT

- Lorsque la pompe à chaleur air/eau ne peut pas refroidir ou chauffer convenablement une pièce, contactez le revendeur qui vous l'a vendue si une fuite de réfrigérant est susceptible d'être la cause.

En cas de réparation requérant le remplissage de réfrigérant, demandez les détails de la réparation au personnel chargé de l'entretien.

Le réfrigérant utilisé dans la pompe à chaleur air/eau est inoffensif.

Généralement, le réfrigérant ne fuit pas. Cependant, si le réfrigérant fuit dans une pièce et qu'un chauffage ou une cuisinière prend feu, un gaz toxique peut se dégager.

Si vous demandez au personnel chargé de l'entretien de réparer la fuite de réfrigérant, vérifiez que la partie qui fuyait a été complètement réparée.

• Observez les règles de la compagnie d'électricité locale lorsque vous raccordez les câbles d'alimentation. Une mise à la terre inappropriée peut provoquer une électrocution.
• N'installez pas la pompe à chaleur air/eau dans un endroit susceptible d'être exposé à des gaz inflammables. Si un gaz inflammable fuit et stagne autour de l'unité, il peut provoquer un incendie.
• Installez solidement le tuyau de réfrigérant pendant l'installation avant d'utiliser la pompe à chaleur air/eau. Si le compresseur fonctionne avec la soupape ouverte et sans le tuyau de réfrigérant, le compresseur aspire l'air et le circuit de réfrigération est surpressurisé, ce qui peut faire éclater l'unité et blesser quelqu'un.
• Pour la récupération du réfrigérant (collecte du réfrigérant du tuyau vers le compresseur), arrêtez le compresseur avant de débrancher le tuyau de réfrigérant.

Si le tuyau de réfrigérant est débranché alors que le compresseur fonctionne avec la soupape ouverte, le compresseur aspire l'air et le circuit de réfrigération est surpressurisé, ce qui peut faire éclater l'unité et blesser quelqu'un.

ATTENTION

Installation du nouveau réfrigérant dans la pompe à chaleur air/eau

• CETTE POMPE A CHALEUR AIR/EAU UTILISE LE NOUVEAU REFRIGERANT HFC (R410A) QUI NE DETRUIT PAS LA COUCHE D'OZONE.
• Le réfrigérant R410A se distingue par son absorption aisée de l'eau, de la membrane oxydante ou de l'huile ainsi que par sa pression, qui est d'environ 1,6 fois celle du réfrigérant R22. Outre l'utilisation du nouveau réfrigérant, l'huile réfrigérante a elle aussi été remplacée. Par conséquent, durant l'installation, assurez-vous que l'eau, la poussière, le réfrigérant précédent ou l'huile réfrigérante n'entrent pas dans le circuit de réfrigération.
• Pour éviter de remplir du réfrigérant et de l'huile réfrigérante inappropriés, la taille des sections de raccordement de l'orifice de remplissage de l'unité principale et les outils d'installation sont différents de ceux qui sont utilisés pour le réfrigérant traditionnel.
• En conséquence, les outils exclusifs sont requis pour le nouveau réfrigérant (R410A).
• Quant aux tuyaux de raccordement, utilisez des tuyaux neufs et propres conçus pour le R410A et veillez à ce que l'eau ou la poussière n'y entrent pas.

Pour déconnecter l'appareil du secteur

• Cet appareil doit être connecté au secteur via un interrupteur ayant une séparation de contact d'au moins 3 mm.
• Vous devez utiliser le fusible d'installation 25 A (vous pouvez utiliser n'importe quel type de fusible) sur la ligne d'alimentation de cette unité.

3 INSTALLATION DU NOUVEAU REFRIGERANT DANS LA POMPE A CHALEUR AIR/EAU

- Le réfrigérant R410A est plus sensible aux impuretés telles que l'eau, la membrane oxydante, les huiles et les graisses. Outre l'adoption du nouveau réfrigérant, l'huile réfrigérante a elle aussi été remplacée.

Veillez à ce que l'eau, la poussière, le réfrigérant traditionnel et/ou l'huile réfrigérante traditionnelle ne pénètrent pas dans le circuit de réfrigération de la pompe à chaleur air/eau utilisant le nouveau réfrigérant.

- Pour éviter le mélange de différents réfrigérants ou huiles réfrigérantes, la taille des sections de raccordement de l'orifice de remplissage de l'unité et l'outil d'installation sont différents de ceux utilisés pour le réfrigérant traditionnel. En conséquence, les outils exclusifs suivants sont requis pour le nouveau réfrigérant (R410A).

■ Outils/équipements nécessaires et mesures d'utilisation

Préparez les outils et les équipements repris dans le tableau ci-dessous avant de commencer l'installation.

Les outils et les équipements récemment préparés doivent être utilisés de manière exclusive.

Légende

△: Outil récemment préparé (à utiliser uniquement pour R410A. Ne l'utilisez pas pour le réfrigérant R22 ou R407C, etc.)
○ : Les outils/équipements traditionnels sont disponibles

Outils/équipements	Utilisation	Mode d’utilisation des outils/équipements
Collecteur manométrique	Pompage à vide/remplissage du réfrigérant et vérification du fonctionnement	Outil récemment préparé uniquement R410A pour
Tuyau de remplissage		Outil récemment préparé uniquement R410A pour
Bouteille de remplissage	Ne peut pas être utilisée	Inutilisable (utilisez la mesure de remplissage du réfrigérant à la place.)
Détecteur de fuite de gaz	Vérification des fuites de gaz	Outil récemment préparé
Pompe à vide pourvue de la fonction de clapet anti-retour	Séchage à vide	Inutilisable
Pompe à vide pourvue de la fonction de clapet anti-retour	Séchage à vide	R22 (Outils traditionnels)
Outil d’évasement	Usinage en évasement des tuyaux	Utilisable si les dimensions sont adaptées.
Cintreuse	Cintrage des tuyaux	R22 (Outils traditionnels)
Equipement de récupération du réfrigérant	Récupération du réfrigérant	Uniquement R410A pour
Clé dynamométrique	Serrage des écrous évasés	Exclusive pour 12,7 mm et 15,9 mm
Coupe-tube	Découpe des tuyaux	R22 (Outils traditionnels)
Bouteille de réfrigérant	Remplissage du réfrigérant	Uniquement R410A pourCaractérisé par le nom du réfrigérant sur la bouteille.
Machine à souder et bouteille d’azote	Soudage des tuyaux	R22 (Outils traditionnels)
Mesure de remplissage du réfrigérant	Remplissage du réfrigérant	R22 (Outils traditionnels)

■ Tuyaux de réfrigérant

Nouveau réfrigérant (R410A)

Utilisation du kit de tuyaux traditionnel

- En cas d'utilisation du kit de tuyaux traditionnel qui n'indique aucun type de réfrigérant applicable, veillez à utiliser celui-ci sur une épaisseur de paroi de 0,8 mm pour ∅6,4 mm, ∅9,5 mm et ∅12,7 mm, et sur une épaisseur de paroi de 1,0 mm pour ∅15,9 mm. N'utilisez jamais le kit de tuyaux traditionnel sur une épaisseur de paroi inférieure à ces épaisseurs en raison d'une capacité de pression insuffisante.

Utilisation de tuyaux en cuivre généraux

- Utilisez des tuyaux en cuivre généraux sur une épaisseur de paroi de 0,8 mm pour ∅6,4 mm, ∅9,5 mm et ∅12,7 mm, et sur une épaisseur de paroi de 1,0 mm pour ∅15,9 mm.

N'utilisez jamais des tuyaux en cuivre sur une épaisseur de paroi inférieure à ces épaisseurs.

Ecrous évasés et usinage d'évasement

• Les écrous évasés et l'usinage d'évasement sont différents de ceux utilisés pour le réfrigérant traditionnel. Utilisez les écrous évasés fournis avec la pompe à chaleur air/eau ou ceux prévus pour le R410A.
• Lisez attentivement « TUYAUX DE REFRIGERANT » avant de commencer l'usinage d'évasement.

4 CHOIX DE L'INSTALLATION

■ Avant l'installation

Veillez aux points suivants avant l'installation.

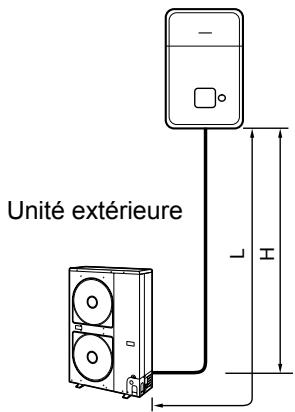

Longueur du tuyau de réfrigérant

Longueur du tuyau de réfrigérant raccordé à l’unité hydroélectrique/extérieure	Point
De 3 m à 30 m	L’ajout de réfrigérant est inutile sur place.

* Ne raccordez pas un tuyau de réfrigérant inférieur à 3 m.

Le compresseur ou les autres dispositifs peuvent être défaillants.

■ Essai d'étanchéité

1. Avant de commencer un essai d'étanchéité, serrez encore les soupapes d'axe côté gaz et côté liquide.
2. Pressurisez le tuyau à l'azote gazeux par l'orifice de service à la pression spécifiée (4,15 Mpa) pour effectuer l'essai d'étanchéité.
3. Une fois l'essai d'étanchéité terminé, évacuez l'azote gazeux.

Purge d'air

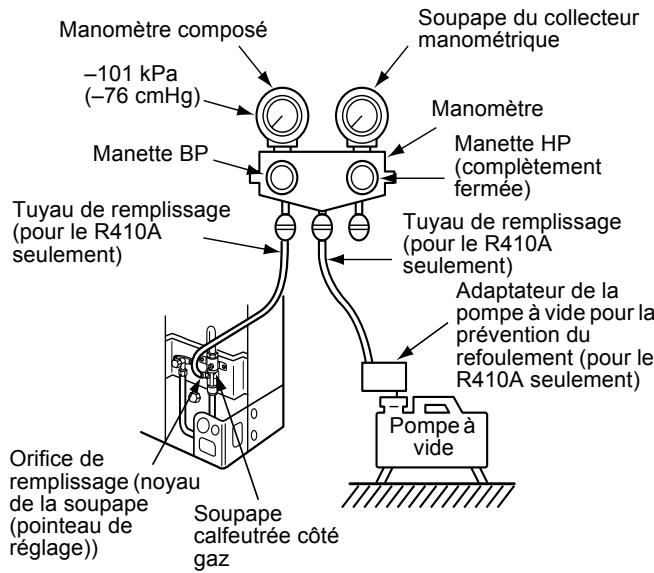

• Pour évacuer l'air, utilisez une pompe à vide.
• N'utilisez pas le réfrigérant rempli dans l'unité extérieure pour évacuer l'air. (Le réfrigérant sujet à purge n'est pas contenu dans l'unité extérieure.)

Raccordement électrique

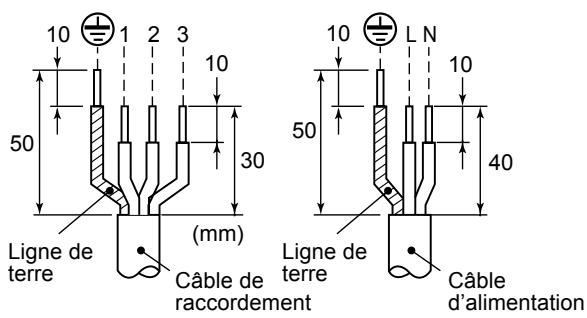

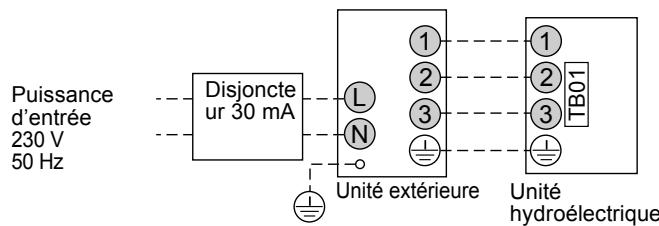

Assurez-vous de fixer les câbles d'alimentation et les câbles de raccordement des unités hydroélectrique/extérieure avec des serre-fils de sorte qu'ils ne touchent pas le boîtier, etc.

Mise à la terre

! AVERTISSEMENT

Assurez-vous que la mise à la terre appropriée est fournie.

Une mise à la terre incorrecte peut provoquer une électrocution. Pour le mode de vérification de la mise à la terre, contactez le revendeur qui a installé la pompe à chaleur air/eau ou une entreprise d'installation professionnelle.

• Une mise à la terre appropriée peut empêcher la charge d'électricité sur la surface de l'unité extérieure en raison de la fréquence élevée du convertisseur de fréquence (inverseur) dans l'unité extérieure, et éviter une électrocution. Si l'unité extérieure n'est pas correctement mise à la terre, vous pouvez vous électrocuter.
• Veillez à raccorder les fils de terre. (mise à la terre)
  Une mise à la terre incomplète provoque une électrocution.
  Ne raccordez pas les fils de terre aux tuyaux de gaz, aux tuyaux d'eau, aux paratonnerres ou aux fils de terre des câbles téléphoniques.

Essai de fonctionnement

• Procédez à l'essai de fonctionnement après avoir effectué les travaux de tuyauterie et après avoir rempli d'eau le système au niveau adéquat.
• Mettez le disjoncteur sous tension au moins 12 heures avant de commencer un essai de fonctionnement pour protéger le compresseur durant la mise en marche.

ATTENTION

Une installation incorrecte peut donner lieu à une défaillance ou à des plaintes des clients.

■ Lieu d'installation

AVERTISSEMENT

Installez correctement l'unité extérieure dans un lieu assez durable pour le poids de l'unité extérieure.

Si la durabilité est insuffisante, l'unité peut tomber et blesser quelqu'un.

ATTENTION

N'installez pas l'unité extérieure dans un lieu sujet à des fuites de gaz inflammable.

L'accumulation de gaz inflammable autour de l'unité extérieure peut provoquer un incendie.

Installez l'unité extérieure dans un lieu qui satisfait aux conditions suivantes une fois l'accord du client obtenu.

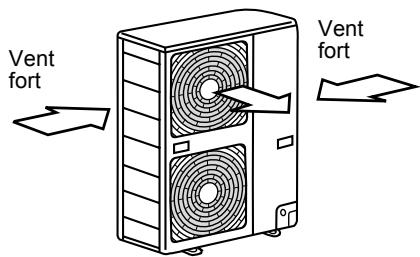

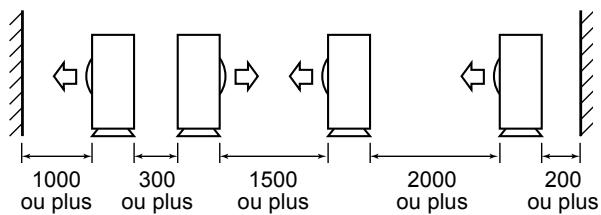

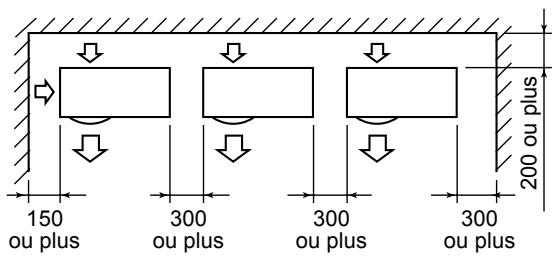

• Un lieu bien aéré exempt d'obstacles près des entrées d'air et de la sortie d'air.
• Un lieu qui n'est pas exposé à la pluie ou à la lumière directe du soleil.
• Un lieu qui n'augmente pas le bruit de fonctionnement ou les vibrations de l'unité extérieure.
• Un lieu qui ne provoque aucun problème d'évacuation de l'eau rejetée.

N'installez pas l'unité extérieure dans les lieux suivants.

• Un lieu saturé d'air salin (zone côtière) ou de gaz sulfhydrique (zone de source chaude) (Un entretien spécial est requis.)
• Un lieu soumis à l'huile, à la vapeur, aux fumées huileuses ou aux gaz corrosifs.
• Un lieu où des solvants organiques sont utilisés.
• Un lieu où des équipements haute fréquence (y compris des équipements d'inverseur, des générateurs privés, des équipements médicaux et des équipements de communication) sont utilisés. (L'installation dans ce lieu peut provoquer une défaillance de la pompe à chaleur air/eau, un contrôle anormal ou des problèmes dus au bruit de ces équipements.)

- Un lieu où l'air de l'unité extérieure est refoulé contre la fenêtre de la maison voisine.

- Un lieu où le bruit de fonctionnement de l'unité extérieure est répercuté.

- Lorsque l'unité extérieure est installée en hauteur, assurez-vous de fixer ses pieds.

- Un lieu où l'eau s'écoule sans problèmes.

ATTENTION

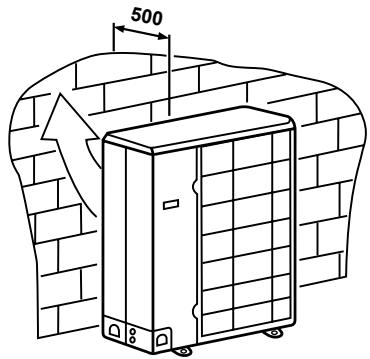

1. Installez l'unité extérieure dans un endroit où l'air refoulé n'est pas bloqué.

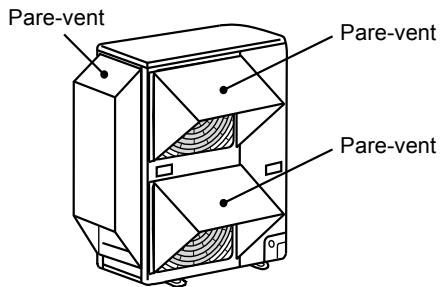

2. Lorsque l'unité extérieure est installée dans un endroit constamment exposé au vent fort, comme un bord de mer ou un toit de gratte-ciel, assurez le fonctionnement normal du ventilateur à l'aide d'un conduit ou d'un pare-vent.
3. Lorsque l'unité extérieure est installée dans un endroit constamment exposé au vent fort, comme le haut d'un escalier ou le toit d'un immeuble, appliquez les mesures de protection contre le vent en vous reportant aux exemples suivants.

1) Installez l'unité de sorte que son orifice de refoulement soit face au mur de l'immeuble. Maintenez une distance de 500 mm ou plus entre l'unité et la surface du mur.

2) En supposant la direction du vent durant la saison de fonctionnement de la la pompe à chaleur air/eau, installez l'unité de sorte que l'orifice de refoulement soit à angle droit par rapport à la direction du vent.

- Si vous utilisez la pompe à chaleur air/eau alors que la température extérieure est très basse (température extérieure : -5 °C ou inférieure) en mode COOL, prévoyez une gaine ou un pare-vent afin que le vent n'ait aucune incidence.

■ Espace nécessaire à l'installation

(Unité : mm)

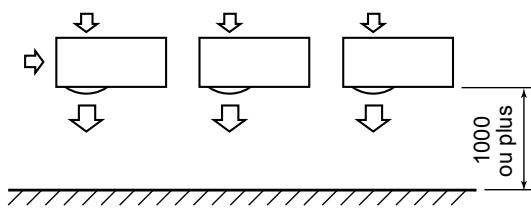

Obstacle à l'arrière

▼ Le haut est libre

1. Installation d'une seule unité

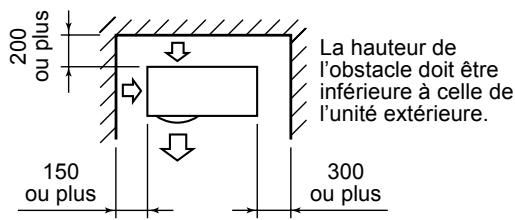

1. Obstacles à droite et à gauche

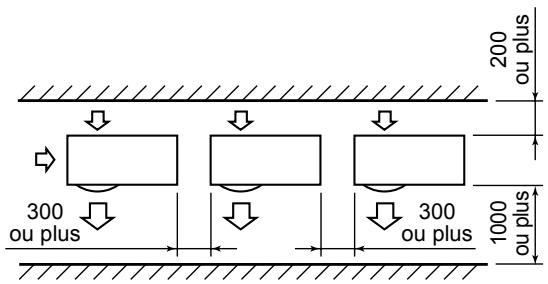

1. Installation en série de deux unités ou plus

La hauteur de l'obstacle doit être inférieure à celle de l'unité extérieure.

▼ Obstacle aussi en haut

Obstacle à l'avant

▼ Le haut est libre

1. Installation d'une seule unité

1. Installation en série de deux unités ou plus

▼ Obstacle aussi en haut

Obstacles à l'avant et à l'arrière

Ouvrez le haut et les côtés droit et gauche.

La hauteur de l'obstacle à l'avant et à l'arrière doit être inférieure à celle de l'unité extérieure.

▼ Installation standard

1. Installation d'une seule unité

2. Installation en série de deux unités ou plus

Installation en série à l'avant et à l'arrière

Ouvrez le haut et les côtés droit et gauche.

La hauteur de l'obstacle à l'avant et à l'arrière doit être inférieure à celle de l'unité extérieure.

▼ Installation standard

■ Installation de l'unité extérieure

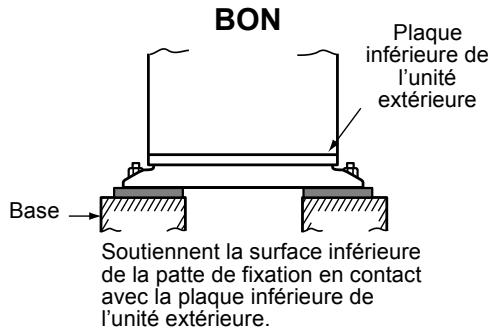

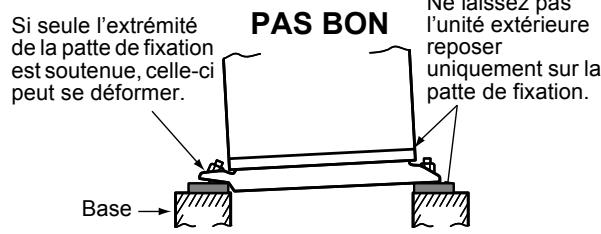

• Avant l'installation, vérifiez la résistance et l'horizontalité de la base de sorte qu'aucun son anormal ne soit produit.

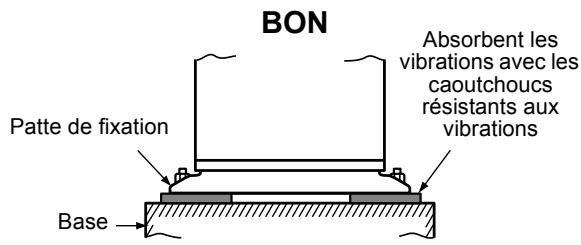

• Conformément au schéma suivant, fixez solidement la base avec des boulons d'ancrage.
  (Boulon d'ancrage, écrou : M10 x 4 paires)

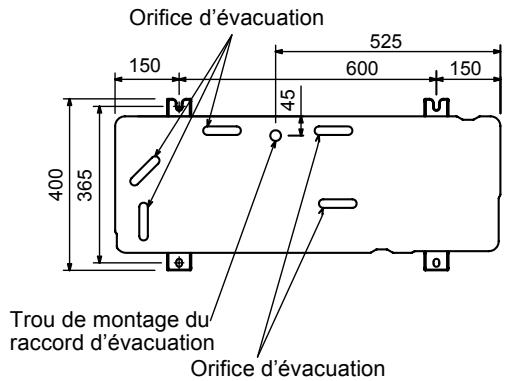

• Comme indiqué sur la figure ci-dessous, installez la base et les caoutchoucs résistants aux vibrations pour soutenir directement la surface inférieure de la patte de fixation qui est en contact avec la plaque inférieure de l'unité extérieure.
  * Si vous installez la base d'une unité extérieure avec la tuyauterie vers le bas, examinez les travaux de tuyauterie.

Réglez la marge extérieure du boulon d'ancrage sur 15 mm ou moins.

• En cas d'évacuation via le tuyau d'évacuation, fixez le raccord d'évacuation et le bouchon en caoutchouc étanche ci-après, puis utilisez un tuyau d'évacuation (diam. intérieur : 16 mm) que vous trouverez dans le commerce. Scellez également les vis avec du silicone, etc. de sorte que l'eau ne dégoutte pas. Certaines conditions peuvent donner lieu à condensation ou dégouttement d'eau.
• En cas d'évacuation collective complète de l'eau rejetée, un plateau de dégivrage doit être utilisé localement.

Raccord d'évacuation

Bouchon en caoutchouc étanche (5 pièces)

■ Référence

Si le chauffage fonctionne longtemps en continu alors que la température extérieure est de 0 °C ou moins, l'écoulement de l'eau de dégivrage peut être entravé par le gel de la plaque inférieure, ce qui se soldera par une panne du boîtier ou du ventilateur.

Il est recommandé de se procurer sur place un dispositif de chauffage antigel afin de sécuriser l'installation de la pompe à chaleur air/eau.

Pour les détails, contactez votre revendeur.

5 TUYAUX DE REFRIGERANT

■ Expulsion de la protection des tuyaux

Procédure d'expulsion

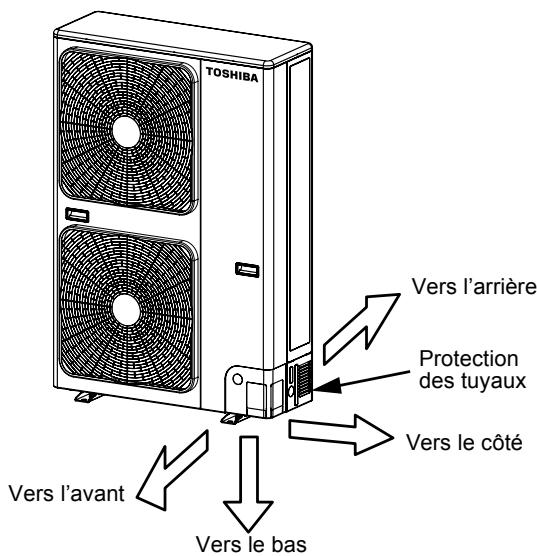

- Les tuyaux de raccordement des unités hydroélectrique/extérieure peuvent être raccordés dans 4 sens.

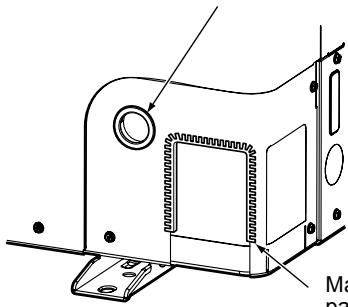

Pratiquez un trou d'expulsion de la protection des tuyaux pour faire passer les tuyaux ou les câbles à travers la plaque inférieure.

• Retirez la protection des tuyaux et donnez un impact à plusieurs reprises sur la section d'expulsion avec le manche d'un tournevis. Le trou d'expulsion peut facilement être perforé.
• Après avoir perforé le trou d'expulsion, éliminez la barbe du trou et installez le manchon de protection fourni et le matériau de protection des passages afin de protéger les tuyaux et les câbles.

Assurez-vous de fixer les protections des tuyaux une fois ceux-ci raccordés. Découpez une fente sous les protections des tuyaux pour faciliter l'installation.

Après avoir raccordé les tuyaux, assurez-vous de monter la protection des tuyaux. La protection des tuyaux est facile à monter en découpant une fente dans la partie inférieure.

* Veillez à porter des gants de travail épais tout en travaillant.

Manchon de protection (fourni)

Matériau de protection pour passages (fourni)
* Fixez correctement le matériau de protection en veillant à ce qu'il ne puisse pas se détacher.

■ Pièces d'installation en option (non fournies)

	Nom des pièces	Quantité
A	Tuyaux de réfrigérantCôté liquide : ∅9,5 mmCôté gaz : ∅15,9 mm	Un chacun
B	Matériau isolant pour tuyaux(polyéthylène expansé, 10 mmd'épaisseur)	1
C	Mastic, rubans en PVC	Un chacun

■ Raccordement des tuyaux de réfrigérant

ATTENTION

TENEZ COMPTE DES 4 POINTS CI-DESSOUS POUR LES TRAVAUX DE TUYAUTERIE

1. Eliminez la poussière et l'humidité de l'intérieur des tuyaux de raccordement.
2. Serrez bien les raccords entre les tuyaux et l'unité.
3. Evacuez l'air des tuyaux de raccordement à l'aide d'une POMPE A VIDE.
4. Vérifiez que le gaz ne fuit pas des raccords.

▼ Raccords des tuyaux

Côté liquide		Côté gaz
Diamètre extérieur	Epaisseur	Diamètre extérieur	Epaisseur
9,5 mm	0,8 mm	15,9 mm	1,0 mm

Evasement

1. Coupez le tuyau avec un coupe-tube. Veillez à éliminez la barbe qui peut provoquer une fuite de gaz.
2. Insérez un écrou évasé dans le tuyau et évasez le tuyau.

Utilisez les écrous évasés fournis avec la pompe à chaleur air/eau ou ceux prévus pour le R410A.

Insérez un écrou évasé dans le tuyau et évasez le tuyau.

La taille de l'évasement des tuyaux de réfrigérant du R410A différant de celui du R22, il est recommandé d'utiliser les outils d'évasement récemment fabriqués pour le R410A.

Cependant, les outils traditionnels peuvent être utilisés en réglant la marge de saillie du tuyau en cuivre.

▼ Marge de saillie de l'évasement : B (Unité : mm)

Rigide (de type à clabot)

Diam. extérieur du tuyau en cuivre	Outil pour le R410A	Outil traditionnel
	R410A	1,0 à 1,5
9,5	0 à 0,5
15,9

▼ Largeur de l'écrou évasé : H et taille d'évasement correspondante : A.

Largeur de l'écrou évasé : H

(mm)

Diam. extérieur du tuyau en cuivre	∅6,4	∅9,5	∅12,7	∅15,9	∅19,0
Pour le R410A	17	22	26	29	36

Dimension de l'usinage de l'évasement : A

A +0, -0,4
(mm)

Diam. extérieur du tuyau en cuivre	∅6,4	∅9,5	∅12,7	∅15,9	∅19,0
Pour le R410A	9,1	13,2	16,6	19,7	24,0

N'appliquez pas d'huile réfrigérante sur la surface de l'évasement.

* En cas d'évasement pour le R410A avec l'outil d'évasement traditionnel, retirez environ 0,5 mm de plus que pour le R22 afin d'obtenir la taille d'évasement spécifiée.

Le calibre du tuyau en cuivre est utile au réglage de la marge de saillie.

■ Serrage des raccords

1. Centrez les tuyaux de raccordement et serrez l'écrou évasé le plus possible à la main. Serrez alors l'écrou avec une clé anglaise et une clé dynamométrique comme indiqué sur la figure.

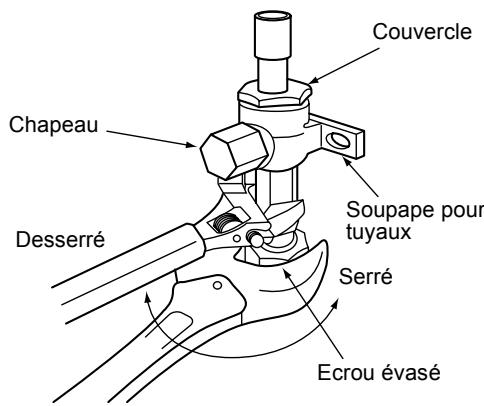

2. Comme indiqué sur la figure, assurez-vous d'utiliser deux clés pour desserrer ou serrer l'écrou évasé de la soupape côté gaz. Si vous n'utilisez qu'une seule clé, l'écrou ne pourra être serré au couple nécessaire.

Au contraire, utilisez une seule clé pour desserrer ou serrer l'écrou évasé de la soupape côté liquide.

(Unité : N•m)

Diam. extérieur du tuyau en cuivre	Couple de serrage
9,5 mm (diam.)	33 à 42 (3,3 à 4,2 kgf•m)
15,9 mm (diam.)	68 à 82 (6,8 à 8,2 kgf•m)

Soupape côté gaz

ATTENTION

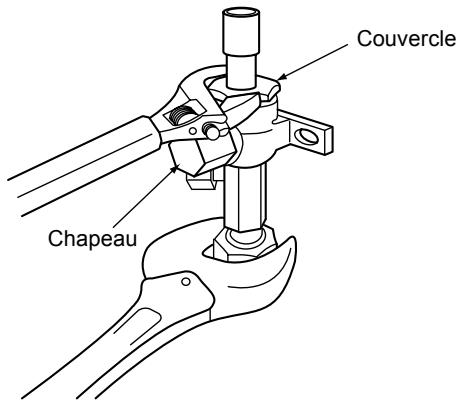

1. Ne mettez pas la clé sur le chapeau ou le couvercle.

La soupape pourrait se casser.

1. Si le couple appliqué est excessif, l'écrou peut se casser dans certaines conditions d'installation.

- L'installation terminée, assurez-vous de vérifier que le gaz ne fuit pas des raccords des tuyaux d'azote.

PAS BON

- La pression du R410A est supérieure à celle du R22 (d'environ 1,6 fois).

Par conséquent, serrez les sections de raccordement des tuyaux évasés reliant les unités hydroélectrique et extérieure au couple spécifié.

Les raccordements incomplets provoqueront non seulement une fuite de gaz, mais aussi un dysfonctionnement du circuit de réfrigération.

N'appliquez pas d'huile réfrigérante sur la surface évasée.

■ Longueur des tuyaux de réfrigérant

Tuyau de réfrigération

H : max. ±30 m (plus ou moins)

L : max. 30 m, min. 3 m

Unité hydroélectrique

30 m sans charge

6 PURGE D'AIR

■ Essai d'étanchéité

Avant de commencer un essai d'étanchéité, serrez encore les soupapes d'axe côté gaz et côté liquide.

Pressurisez le tuyau à l'azote gazeux par l'orifice de service à la pression spécifiée (4,15 Mpa) pour effectuer l'essai d'étanchéité.

Une fois l'essai d'étanchéité terminé, évacuez l'azote gazeux.

■ Purge d'air

Dans le cadre de la protection de l'environnement, utilisez une « pompe à vide » pour la purge (évacuation de l'air des tuyaux de raccordement) lorsque vous installez l'unité.

• Ne libérez pas le gaz réfrigérant dans l'atmosphère afin de préserver l'environnement.
• Utilisez une pompe à vide pour libérer l'air (azote, etc.) resté dans l'équipement. Si de l'air reste dans l'équipement, sa puissance peut diminuer.

En ce qui concerne la pompe à vide, assurez-vous d'utiliser une pompe pourvue d'un clapet anti-retour afin que l'huile ne reflue pas dans le tuyau de la pompe à chaleur air/eau lorsque la pompe s'arrête.

(Si l'huile de la pompe à vide entre dans la pompe à chaleur air/eau utilisant le R410A, le circuit de réfrigération peut subir une panne.)

Pompe à vide

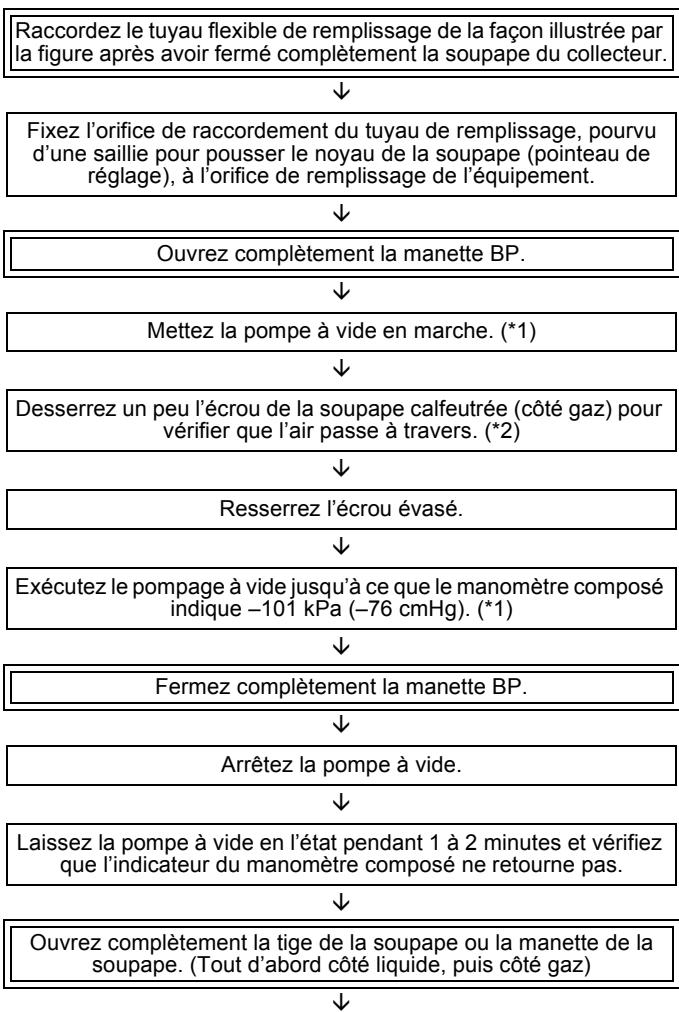

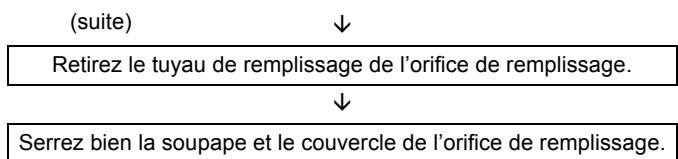


*1 N'utilisez pas la pompe à vide, l'adaptateur de la pompe à vide et le collecteur manométrique sans vous être reporté aux manuels fournis avec chaque outil.
Pour la pompe à vide, vérifiez si l'huile atteint le niveau spécifié de la jauge.
*2 Lorsque l'air n'est pas refoulé, vérifiez à nouveau si l'orifice de raccordement du tuyau de refoulement, pourvu d'une saillie pour pousser le noyau de la soupape, est bien raccordé à l'orifice de remplissage.

Mode d'ouverture des soupapes

Vérifiez le type de structure avant d'ouvrir ou fermer la soupape.

▼ Côté liquide

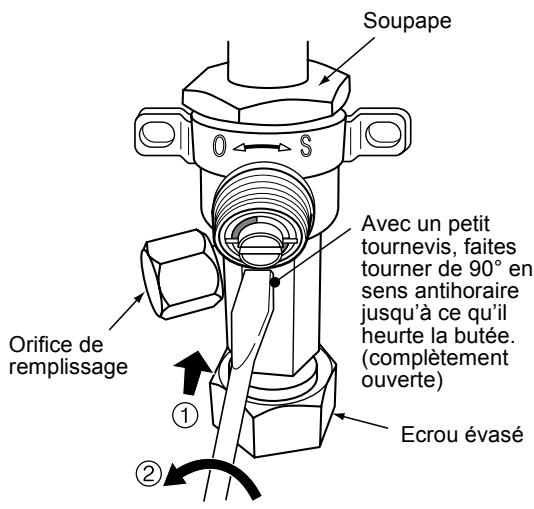

Ouvrez la soupape à l'aide d'une clé dynamométrique de 4 mm.

▼ Côté gaz

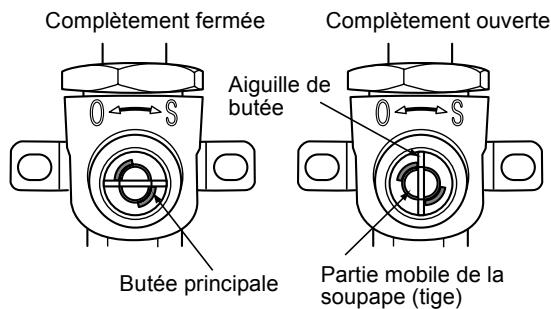

Position de la manette

- Lorsque vous ouvrez complètement la soupape, n'appliquez pas un couple dépassant 5 N•m lorsque le tournevis heurte la butée. Sinon la soupape risque d'être endommagée.

Précautions concernant la manipulation de la soupape

• Ouvrez la soupape jusqu'à ce que la tige heurte la butée. Il n'est pas nécessaire de forcer plus.
• Serrez bien le chapeau avec une clé dynamométrique.
• Couple de serrage du chapeau.

Taille de la soupape	∅9,5 mm	33 à 42 N•m (3,3 à 4,2 kgf•m)
	∅15,9 mm	20 à 25 N•m (2,0 à 2,5 kgf•m)
Orifice de remplissage		14 à 18 N•m (1,4 à 1,8 kgf•m)

■ Remplissage du réfrigérant

Ce modèle est du type 30 m sans charge qui ne nécessite pas le remplissage de réfrigérant pour les tuyaux de réfrigérant jusqu'à 30 m.

Procédure de remplissage du réfrigérant

1. Une fois le pompage à vide du tuyau de réfrigérant terminé, fermez les soupapes et remplissez le réfrigérant lorsque la pompe à chaleur air/eau n'est pas en cours de fonctionnement.
2. Si le réfrigérant ne peut être rempli au niveau spécifié, remplissez la quantité de réfrigérant requise à partir de l'orifice de remplissage de la soupape côté gaz pendant le refroidissement.

Condition requise pour le remplissage du réfrigérant

Remplissez avec du réfrigérant liquide.

En cas de remplissage d'un réfrigérant gazeux, la composition du réfrigérant varie, ce qui affecte le fonctionnement normal.

Quantité de réfrigérant ajoutée

Le réfrigérant doit être réduit pour un tuyau de réfrigérant de 30 mètres (ou moins).

7 INSTALLATION ELECTRIQUE

AVERTISSEMENT

1. Assurez-vous de raccorder les câbles spécifiés et de les fixer solidement de sorte que la tension externe sur les câbles n'affecte pas le raccord des bornes.

Tout raccordement incomplet ou toute fixation incomplète peut se solder par un incendie, etc.

1. Veillez à raccorder les fils de terre. (mise à la terre) Une mise à la terre incomplète provoque une électrocution.

Ne raccordez pas les fils de terre aux tuyaux de gaz, aux tuyaux d'eau, aux paratonnerres ou aux fils de terre des câbles téléphoniques.

1. L'appareil doit être installé conformément aux règles électriques nationales.

Une alimentation de puissance insuffisante ou une installation incomplète peuvent provoquer une électrocution ou un incendie.

ATTENTION

• Toute erreur de raccordement peut faire griller certains composants électriques.
• Assurez-vous d'utiliser les serre-fils fournis avec le produit.
• N'endommagez ou n'éraflez pas le noyau conducteur et l'isolateur intérieur des câbles d'alimentation et de raccordement lorsque vous les dénudez.

• Utilisez des câbles d'alimentation et des câbles de raccordement ayant l'épaisseur et le type spécifiés ainsi que les dispositifs de protection requis.

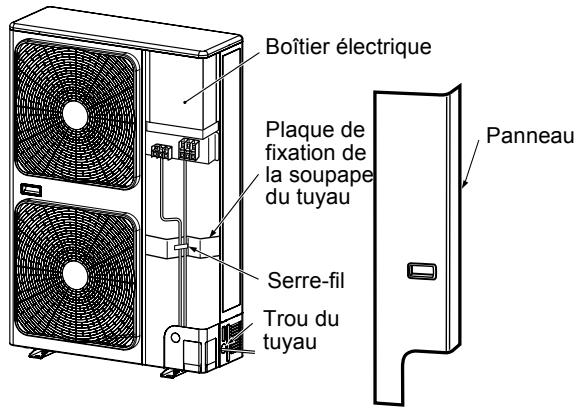

• Retirez le panneau pour voir le boîtier électrique apparaître à l'avant.

• Un tuyau métallique peut être installé par le trou pour le câblage. Si la taille du tuyau de câble utilisé ne correspond pas au trou, agrandissez le trou jusqu'à la taille adéquate.
• Assurez-vous de fixer les câbles d'alimentation et les câbles de raccordement des unités hydroélectrique/extérieure avec une bande de raccordement le long du tuyau de raccordement de sorte qu'ils ne touchent pas le compresseur ou le tuyau de refoulement. (Le compresseur et le tuyau de refoulement chauffent.)

En outre, assurez-vous de fixer ces câbles sur les serre-fils situés sur la plaque de fixation des soupapes des tuyaux et le boîtier électrique.

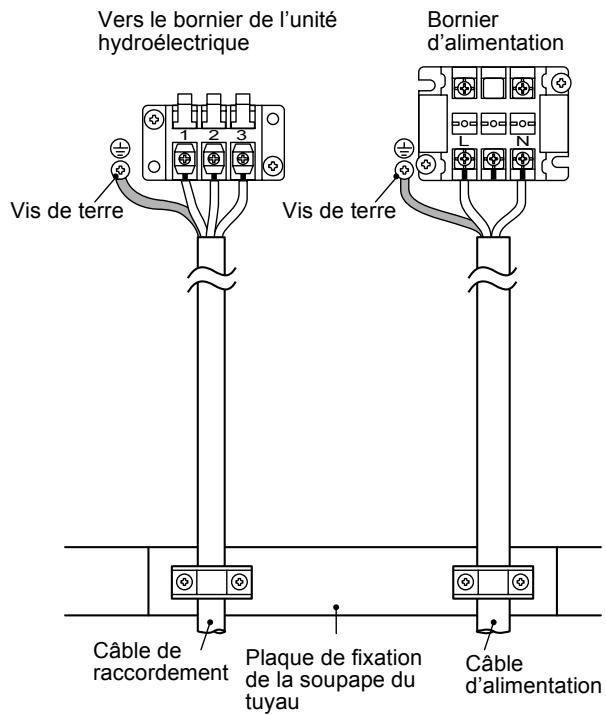

■ Raccordement de l'unité hydroélectrique et de l'unité extérieure

Les lignes pointillées indiquent un raccordement sur site.

- Branchez les câbles de raccordement des unités hydroélectrique/extérieure aux numéros de bornes identiques situés sur le bornier de chaque unité. Un raccordement incorrect peut provoquer une panne.

Pour la pompe à chaleur air/eau, raccordez un câble d'alimentation comme indiqué ci-après.

Modèle HWS-	802H-E	1102H-E	1402H-E
Alimentation	230 V~, 50 Hz
Courant utile maximum	20,8 A	22,8 A
Puissance nominale du fusible d’installation	25 A(n’importe quel type)
Câble d’alimentation	H07 RN-F ou 60245 IEC 66(2,5 mm ^2 ou plus)
Câbles de raccordement des unités hydroélectrique/extérieure	H07 RN-F ou 60245 IEC 66(1,5 mm ^2 ou plus)

Mode de raccordement

1. Branchez les câbles de raccordement aux bornes identifiées par leur numéro respectif et situées sur le bornier des unités hydroélectrique et extérieure. H07 RN-F ou 60245 IEC 66 (1,5 mm² ou plus)
2. Lorsque vous branchez le câble de raccordement à la borne de l'unité extérieure, évitez que de l'eau n'entre dans l'unité extérieure.
3. Isolez les cordons non gainés (conducteurs) avec un ruban d'isolation électrique. Placez-les de manière à ce qu'ils ne touchent aucune pièce électrique ou métallique.
4. Pour les câbles reliant les unités, n'utilisez pas un fil uni à un autre le long du parcours.
   Utilisez des câbles suffisamment longs pour couvrir tout le parcours.

Longueur de dénudement du cordon d'alimentation et du câble de raccordement

ATTENTION

• Le fusible d'installation doit être utilisé pour la ligne d'alimentation de cette unité extérieure.
• Tout raccordement incorrect/incomplet peut se solder par une électrocution ou un incendie.
• Préparez une ligne d'alimentation exclusive pour la pompe à chaleur air/eau.
• Ce produit peut être raccordé au secteur. Raccordement aux câbles fixes :
  Un interrupteur désactivant tous les pôles et ayant une séparation de contact d'au moins 3 mm doit être incorporé dans les câbles fixes.

8 MISE A LA TERRE

AVERTISSEMENT

- Veillez à raccorder les fils de terre. (mise à la terre)

Une mise à la terre incomplète provoque une électrocution.

Raccordez correctement la ligne de terre selon les normes techniques applicables.

Il est essentiel de raccorder une ligne de terre pour éviter une électrocution et pour réduire le bruit et la charge d'électricité sur la surface de l'unité extérieure en raison de la fréquence élevée générée par le convertisseur de fréquence (inverseur) dans l'unité extérieure.

Si vous touchez l'unité extérieure chargée en électricité sans ligne de terre, vous pouvez vous électrocuter.

9 FINITION

Une fois le tuyau de réfrigérant et les câbles reliant les unités raccordés, couvrez-les avec une bande de finition et fixez-les au mur avec des supports prêts à l'emploi ou un objet équivalent.

Tenez les câbles d'alimentation et les câbles de raccordement des unités hydroélectrique/extérieure éloignés de la soupape côté gaz ou des tuyaux qui ne sont pas isolés de la chaleur.

10 ESSAI DE FONCTIONNEMENT

• L'essai de fonctionnement de l'unité extérieure peut être effectué une fois l'installation du système de la pompe à chaleur air/eau terminée (Unité hydroélectrique, système de chauffage et/ou autres).
• Reportez-vous au manuel d'installation de l'unité hydroélectrique pour obtenir de plus amples informations sur la procédure d'essai de fonctionnement.

11 ENTRETIEN ANNUEL

- Si la pompe à chaleur air/eau est utilisée régulièrement, l'entretien et le nettoyage des unités hydroélectriques/extérieures sont fortement recommandés.

En règle générale, si une unité hydroélectrique est utilisée quotidiennement pendant environ 8 heures, les unités hydroélectrique et extérieure devront être nettoyées au moins une fois tous les 3 mois. Le nettoyage et l'entretien doivent être effectués par un professionnel. L'absence de nettoyage régulier des unités hydroélectrique et extérieure se soldera par une baisse des performances, l'apparition de givre, une fuite d'eau, voire une panne du compresseur.

12 FONCTIONS A EXECUTER LOCALEMENT

■ Récupération du réfrigérant

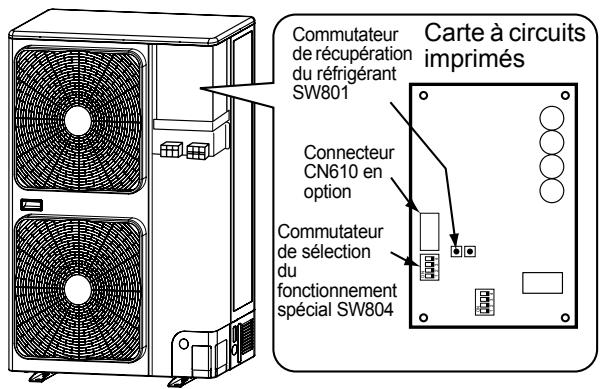

- Utilisez le commutateur de récupération du réfrigérant SW801 sur la carte à circuits imprimés de l'unité extérieure pour récupérer le réfrigérant lorsque l'unité hydroélectrique ou l'unité extérieure est déplacée.

Procédure

1. Evacuez l'eau dans l'unité hydroélectrique.
2. Mettez la pompe à chaleur air/eau sous tension.
3. Réglez SW804 sur la carte à circuits imprimés de l'unité extérieure sur OFF, puis appuyez sur SW801 pendant au moins une seconde. La pompe à chaleur air/eau entre en mode de refroidissement forcé pendant 10 minutes maximum. Actionnez ou manipulez la soupape pour récupérer le réfrigérant pendant cette période de temps.
4. Une fois la récupération du réfrigérant terminée, fermez la soupape et appuyez sur SW801 pendant au moins une seconde pour arrêter le climatiseur.
5. Mettez le climatiseur hors tension.

DANGER

Veillez à ne pas vous électrocuter car la carte à circuits imprimés est chargée en électricité.

13 DEPANNAGE

Outre par les codes de vérification affichés sur la télécommande câblée, les erreurs de l'unité extérieure peuvent être diagnostiquées par les LED de la carte à circuits imprimés de l'unité hydroélectrique.

Utilisez les LED et les codes pour différentes vérifications. Les détails des codes de vérification affichés sur la télécommande avec fil de l'unité hydroélectrique sont décrits dans le Manuel d'installation de l'unité hydroélectrique.

Vérification du statut anormal actuel

1. Vérifiez que le micro-interrupteur DIP SW803 est réglé sur OFF.

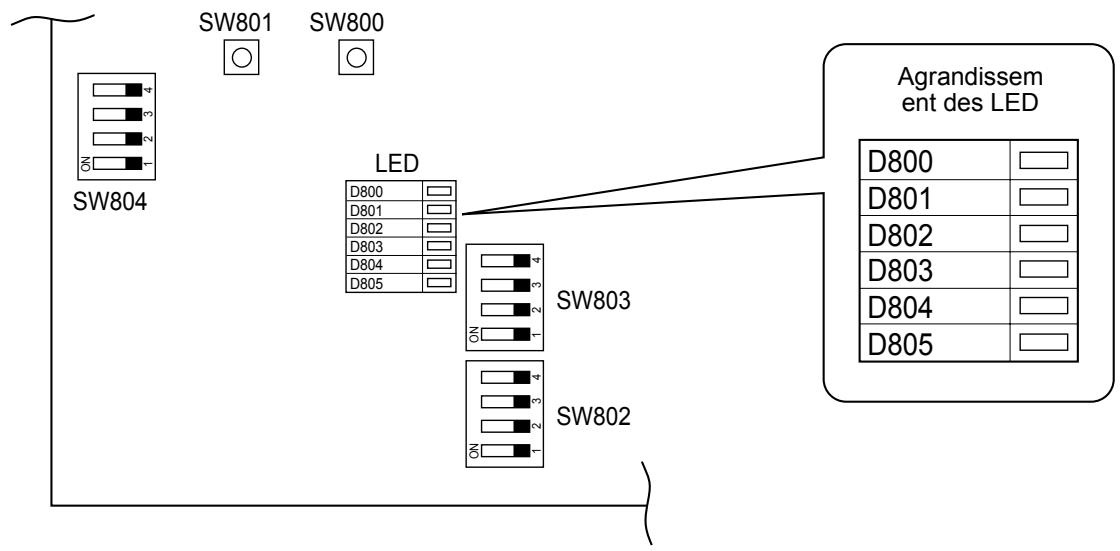

2. Notez les états de LED800 à LED804. (Mode d'affichage 1)
3. Appuyez sur SW800 pendant au moins une seconde. L'état de la LED passe en mode d'affichage 2.
4. Vérifiez que le code indiqué en mode d'affichage 1 correspond à l'état de la LED noté et que celui indiqué en mode d'affichage 2 correspond à l'état de clignotement actuel de LED800 à LED804 du tableau suivant pour identifier la cause.

Vérification du statut anormal dans le passé bien que celui-ci ne se produise pas actuellement.

1. Réglez bit 1 du micro-interrupteur DIP SW803 sur ON.
2. Notez les états de LED800 à LED804. (Mode d'affichage 1)
3. Appuyez sur SW800 pendant au moins une seconde. L'état de la LED passe en mode d'affichage 2.
4. Identifiez une erreur en vérifiant que le code indiqué en mode d'affichage 1 correspond à l'état de la LED noté et que celui indiqué en mode d'affichage 2 correspond à l'état de clignotement actuel de LED800 à LED804 du tableau suivant pour identifier la cause.
5. Une erreur du détecteur (TO) de température extérieure ne peut être vérifiée que si une erreur se produit.

N°	Cause	Mode d'affichage 1					Mode d'affichage 2
		D800	D801	D802	D803	D804	D800	D801	D802	D803	D804
1	Normal	●	●	●	●	●	●	●	●	●	●
2	Erreur du détecteur de refoulement (TD)	○	○	●	●	○	●	●	○	●	●
3	Erreur du détecteur d'échangeur de chaleur (TE)	○	○	●	●	○	●	○	○	●	●
4	Erreur du détecteur d'échangeur de chaleur (TL)	○	○	●	●	○	○	○	○	●	●
5	Erreur du détecteur de température extérieure (TO)	○	○	●	●	○	●	●	●	○	●
6	Erreur du détecteur d'aspiration (TS)	○	○	●	●	○	●	●	○	○	●
7	Erreur du détecteur de source de froid (TH)	○	○	●	●	○	○	●	○	○	●
8	Erreur de raccordement du détecteur de température extérieure (TE/TS)	○	○	●	●	○	○	○	○	○	●
9	Erreur de l'EEPROM de l'unité extérieure	○	○	●	●	○	○	○	○	○	○
10	Verrouillage du compresseur	●	●	○	●	○	○	●	●	●	●
11	Verrouillage du compresseur	●	●	○	●	○	●	○	●	●	●
12	Erreur du détecteur de circuit actuel	●	●	○	●	○	○	○	●	●	●
13	Thermostat du compresseur activé	●	●	○	●	○	●	●	○	●	●
14	Données du modèle non réglées (sur la carte à circuits imprimés de service)	●	○	○	●	○	●	○	●	○	●
15	Erreur de communication MCU-MCU	●	○	○	●	○	○	●	○	○	○
16	Erreur de température de refoulement	○	○	○	●	○	○	○	●	●	●
17	Puissance anormale (phase ouverte détectée ou tension anormale)	○	○	○	●	○	○	●	○	●	●
18	Surchauffe de la source de froid	○	○	○	●	○	○	○	○	●	●
19	Fuite de gaz détectée	○	○	○	●	○	○	○	○	○	●
20	Erreur de renversement de la soupape à 4 voies	○	○	○	●	○	○	○	●	●	○
21	Libération de la haute pression	○	○	○	●	○	●	●	○	●	○
22	Erreur du moteur de ventilation de l'unité extérieure	○	○	○	●	○	●	○	○	●	○
23	Protection du court-circuit du pilote de compresseur	○	○	○	●	○	●	○	●	○	○
24	Erreur du détecteur de circuit de position dans l'affichage d'une ligne	○	○	○	●	○	○	●	○	○	○

(● : OFF ○ : ON ◎ : clignotement)

* Les LED et les micro-interrupteurs DIP se situent du côté inférieur gauche de la carte à circuits imprimés de l'unité extérieure.

14 ANNEXE

Polymérisation des tuyaux

Si vous démontez et laissez ouverte l'unité hydroélectrique ou extérieure pendant une période prolongée, polymérisez les tuyaux de la sorte :

• Vous éviterez ainsi la formation de rouille si de l'humidité ou des corps étrangers pénètrent dans les tuyaux.
• Le nettoyage ne suffit pas à éliminer la rouille, il faut installer de nouveaux tuyaux.

Emplacement	Durée	Méthode de polymérisation
A l'extérieur	1 mois ou davantage	Pincement
	Moins d'un mois	Pincement ou enroulement avec du ruban
Unités hydroélectriques	Chaque fois

• Très sensibles aux problèmes de l'environnement, nous prenons en compte les dispositions de la Directive 2002/96/CE relative aux déchets des produits électriques et électroniques.
• Ce produit est conforme à la Directive UE 2002/96/EC. En fin de vie, il doit être collecté et traité séparément, jamais jeté parmi les ordures ménagères non triées.
• L'objectif de la Directive UE 2002/96/EC est de maîtriser le flux croissant de déchets d'équipements électriques et électroniques, d'intensifier le recyclage des équipements électriques et électroniques (« EEE ») et de limiter la quantité de déchets EEE (« WEEE ») destinée au rebut final.
• Le symbole du conteneur à déchets barré d'une croix qui est appliqué sur le produit s'inscrit dans le domaine d'application de la Directive.
• L'utilisateur a la responsabilité de remettre le produit à un établissement de traitement approprié indiqué par l'administration municipale ou par le distributeur.
  Dans le cas de l'installation d'un produit neuf, il est possible d'obtenir la prise en charge du vieil équipement à rebuter directement par le distributeur.
• Le fabricant, l'importateur et le distributeur du produit sont responsables du ramassage et du traitement des déchets soit directement, soit à travers un système collectif.
  Le lecteur trouvera la liste de nos distributeurs dans chaque pays dans le tableau annexé à cette notice.
• Les sanctions en cas de violation de la Directive sont établies dans chaque pays.
• Nous suivons généralement l'interprétation CECED considérant la réglementation WEEE applicable aux unités portatives, aux déshumidificateurs, aux WRAC (pompes à chaleur air/eau de fenêtre), aux systèmes Split jusqu'à 12 kW, aux réfrigérateurs et congélateurs enfichables.
• Il est cependant possible qu'il existe une différence entre les législations des différents états membres. Si la législation nationale exclut certains produits du domaine d'application de la réglementation WEEE, c'est la disposition locale qui prévaut ; les obligations en matière de WEEE ne doivent pas être respectées pour les produits qui ne rentrent pas dans le cadre de la loi nationale.
• Cette directive ne s'applique pas aux produits vendus en dehors de la Communauté Européenne. Dans le cas d'une vente en dehors de l'UE, les exigences en matière de WEEE n'ont pas à être respectées alors que la conformité à la réglementation locale doit être garantie
• Pour tout renseignement supplémentaire, contactez l'administration municipale, le commerçant/distributeur/installateur qui a vendu le produit ou encore le fabricant.

① Pays
② Nom de la société responsable WEEE.

1	2
Autriche	AIRCOND, Klimaanlagen Handelsgesellschaft m.b.H Petesgasse 45, A-8010 Graz Autriche
Belgique	DOLPHIN NV, Fotografielaan 12, B-2610, Anvers, Belgique
Chypre	Carrier Hellas Airconditioning S.A.- 4g Andersen street-11525 Athènes, Grèce
Danemark	GIDEX A/S, Korshoj 10, 3600 Frederikssund, Danemark
Estonie	Carrier OY Linnavuorentie 28A 00950 Helsinki Finlande
Finlande	Carrier OY Linnavuorentie 28A 00950 Helsinki Finlande
France	Carrier S.A. Route de Thil BP 49 01122 Montiuel Cedex France
Allemagne	Carrier GmbH & Co. KG Edisonstrasse 2 85716 Unterschleissheim
Grèce	Carrier Hellas Airconditioning S.A.- 4g Andersen street-11525 Athènes, Grèce

1	2
Pays-Bas	INTERCOOL Technics BV Nikkelstraat 39, Postbus 76 2980 AB Ridderkerk Pays-Bas
Irlande	GT Phelan Unit 30 Southern Cross Business Park Bray Co Wicklow Irlande
Italie	Carrier SpA Via R. Sanzio, 9 20058 Villasanta (Milano) Italie
Lettonie	Carrier OY Linnavuorentie 28A 00950 Helsinki Finlande
Lituanie	Carrier OY Linnavuorentie 28A 00950 Helsinki Finlande
Luxembourg	DOLPHIN NV, Fotografielaan 12, B-2610, Anvers, Belgique
Malte	CUTRICO Services Ltd, Cutrico Building Psala Street, Sta Venea HMR 16 Malte
Norvège	Carrier AB - P.O.BOX 8946-Arods Industrivag 32. S-402 73 Gothenburg Suède
Pologne	Carrier Polska Sp. Z.o.o. Postepu 14 02-676 Varsovie Pologne

1	2
Portugal	Carrier Portugal - AR Condicionado LDA Avenida do Forte, Nr. 3 Editi cio Suecia I, Piso 1 Camaxide 2794-043 Portugal
UK	Toshiba Carrier UK Ltd Porsham Close, Belliver Ind. Est. Plymouth, Devon, PL6 7DB
République tchèque	AIRCOND, Klimaanlagen Handelsgesellschaft m.b.H Petersgasse 45, A-8010 Graz Autriche
Slovaquie	AIRCOND, Klimaanlagen Handelsgesellschaft m.b.H Petersgasse 45, A-8010 Graz Autriche
Slovénie	AIRCOND, Klimaanlagen Handelsgesellschaft m.b.H Petersgasse 45, A-8010 Graz Autriche
Espagne	Carrier Espana S.L. - Paseo Castellana 36-38, 28046 Madrid
Suède	Carrier AB - P.O.BOX 8946-Arods Industrivag 32. S-402 73 Gothenburg
Hongrie	AIRCOND, Klimaanlagen Handelsgesellschaft m.b.H Petersgasse 45, A-8010 Graz Autriche

La recherche permanente de perfectionnement du produit peut nécessiter des modifications ou changements, sans préavis.
