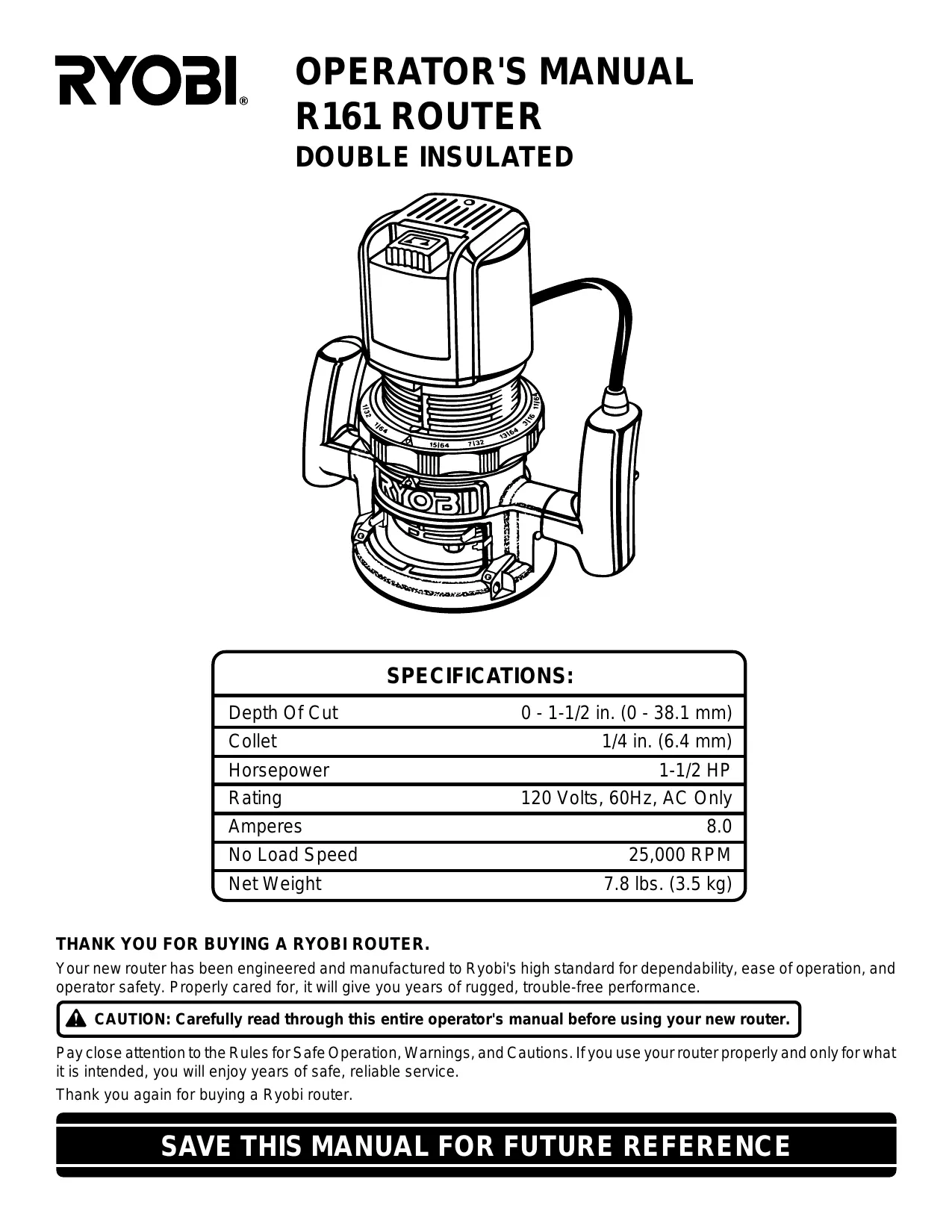

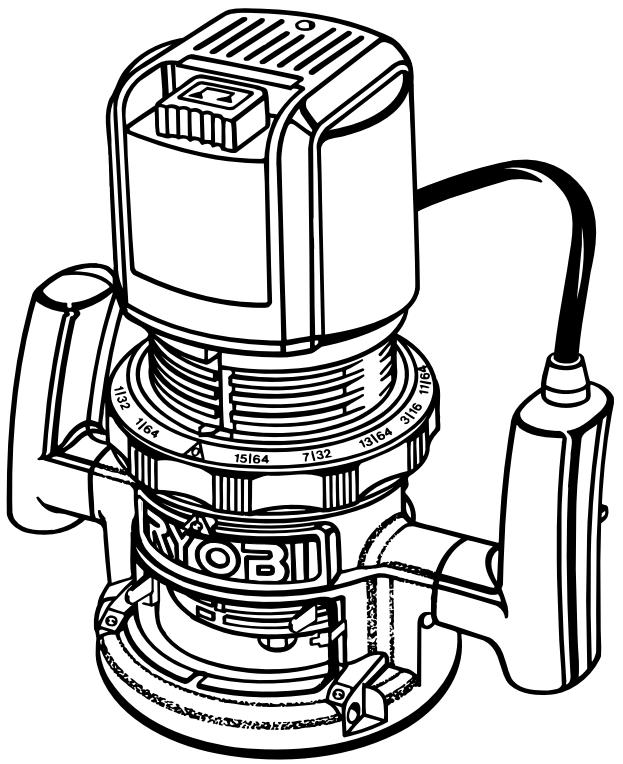

R161 - Défonceuse RYOBI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil R161 RYOBI au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Défonceuse |
| Marque | RYOBI |
| Modèle | R161 |
| Profondeur de coupe réglable | 0 à 38,1 mm (0 à 1-1/2 po) |
| Diamètre de pince | 6,4 mm (1/4 po) |
| Puissance | 1,5 CV (1120 W) |
| Tension d'alimentation | 120 V, 60 Hz, courant alternatif seulement |
| Intensité nominale | 8,0 A |
| Vitesse à vide | 25 000 tr/min |
| Poids net | 3,5 kg (7,8 lb) |
| Double isolation | Oui |
| Verrouillage de broche | Oui, pour changement de fraise |
| Bouton de verrouillage en marche | Oui, pour utilisation prolongée |
| Protection contre les éclats | Écran en plastique transparent amovible |
| Guide de chant (optionnel) | Réf. 6090080 |
| Utilisation sur table de défonceuse | Possible avec kit de montage (réf. 4950300) |
| Adaptateur de guide de gabarit (optionnel) | Réf. 4070175 et 4070176 |
| Entretien | Nettoyage régulier, éviter solvants agressifs |
| Lubrification | Aucune nécessaire |
| Sécurité | Port de lunettes obligatoire, débrancher avant réglages |
| Réparabilité | Pièces de rechange originales Ryobi, centre SAV agréé |
| Accessoires inclus | Clé de serrage, manuel d'utilisation |
| Certifications | UL |
FOIRE AUX QUESTIONS - R161 RYOBI
Comment changer la fraise sur la défonceuse RYOBI R161 ?
Débranchez l'appareil. Activez le verrouillage de broche en poussant le bouton et en le faisant glisser en position de verrouillage. Utilisez la clé fournie pour desserrer l'écrou de la pince en tournant dans le sens antihoraire. Insérez la nouvelle fraise dans la pince en veillant à ce que la queue soit bien engagée, puis serrez l'écrou dans le sens horaire. Désactivez le verrouillage de broche avant de brancher.
Comment régler la profondeur de coupe ?
Débranchez l'appareil. Placez la défonceuse sur une surface plane. Desserrez le levier de serrage et tournez la bague de réglage de profondeur jusqu'à ce que la fraise touche la surface (profondeur zéro). Utilisez la bague indicatrice de profondeur pour lire la graduation. Tournez la bague de réglage pour obtenir la profondeur souhaitée (chaque graduation = 1/64 po ou 0,4 mm). Serrez le levier de serrage.
Peut-on utiliser cette défonceuse sur une table de défonceuse ?
Oui, la RYOBI R161 peut être montée sur une table de défonceuse UL comme la Ryobi BT3000SXI. Il faut retirer la semelle et utiliser les vis 5/16-18 x 3/4 po fournies dans le kit de montage Ryobi (réf. 4950300). N'utilisez pas de vis plus petites. Assurez-vous que la table soit équipée d'un protège-lame adapté.
Quel type de fraises utiliser avec la R161 ?
Utilisez des fraises avec une queue de 6,4 mm (1/4 po) de diamètre. N'utilisez pas de fraises à queue plus petite, car elles pourraient se desserrer. Pour le défonçage libre, évitez les fraises de grand diamètre. Les fraises à pilot sont idéales pour le profilage de chant. Assurez-vous que la queue soit insérée jusqu'à 1/16 po du fond de la pince.
Comment nettoyer la défonceuse RYOBI R161 ?
Débranchez l'appareil. Utilisez un chiffon propre pour enlever la poussière et les copeaux. Évitez les solvants agressifs comme l'essence ou les produits à base de pétrole qui peuvent abîmer les pièces en plastique. Nettoyez régulièrement la pince et l'écrou de pince. Pour les travaux sur fibre de verre, nettoyez fréquemment avec un jet d'air.
Que faire si la défonceuse ne démarre pas ?
Vérifiez d'abord que l'appareil est branché sur une prise 120 V fonctionnelle. Assurez-vous que le verrouillage de broche est désactivé (en position déverrouillée). Si le bouton de verrouillage en marche est enclenché, appuyez sur la gâchette et relâchez-la pour le désactiver. Si le problème persiste, contactez un centre de service agréé Ryobi.
Comment utiliser le verrouillage en marche ?
Pour un fonctionnement continu, appuyez sur la gâchette, puis enfoncez le bouton de verrouillage situé sur le côté de la poignée. Maintenez-le enfoncé tout en relâchant la gâchette. Pour déverrouiller, appuyez de nouveau sur la gâchette et relâchez-la. Ne laissez jamais l'outil sans surveillance lorsqu'il est verrouillé.
Comment réaliser des coupes précises avec la R161 ?
Utilisez un guide de chant (optionnel réf. 6090080) ou une règle pour guider la défonceuse. Pour une rainure, placez le guide à droite et déplacez la défonceuse de gauche à droite. Pour le profilage, utilisez des fraises à pilot en maintenant le pilot en contact avec le bord de la pièce. Effectuez toujours des passes peu profondes (max 3 mm) et plusieurs passes si nécessaire.
Quels accessoires sont disponibles pour la R161 ?
Les accessoires optionnels incluent : guide de chant (réf. 6090080), adaptateur de guide de gabarit pour Ryobi (réf. 4070175) ou pour Porter-Cable (réf. 4070176), et le kit de montage pour table (réf. 4950300). Consultez le manuel pour la liste complète.
Comment entretenir la pince de la défonceuse ?
Débranchez l'appareil. Retirez l'écrou de pince et nettoyez la pince et l'écrou avec un chiffon sec pour enlever la poussière et les résidus. Ne serrez jamais l'écrou sur la pince sans une fraise installée, car cela pourrait endommager la pince. Remontez ensuite l'écrou. Une lubrification n'est pas nécessaire.
