BOOGIE - Climatiseur SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur / Radiateur électrique
Marque	SAUTER
Modèle	BOOGIE
Alimentation électrique	230 V ~ 50 Hz
Classe électrique	Classe II (double isolation)
Indice de protection	IP24 (protégé contre les projections d'eau)
Modes de fonctionnement	Confort, Confort -1°C, Confort -2°C, Eco, Hors gel, Arrêt/délestage
Régulation	Thermostat électronique avec fil pilote 6 ordres
Type de montage	Fixation murale (interdit en mobile)
Température de consigne	Confort réglable, Eco ~4°C en dessous, Hors gel ~7°C
Programmation	Possible via fil pilote et programmateur externe
Voyant de chauffe	Oui (témoin V1)
Verrouillage commandes	Possible (blocage ou limitation de la molette et du curseur)
Entretien courant	Dépoussiérage des entrées/sorties d'air 2 fois par an avec aspirateur ou brosse
Nettoyage	Carrosserie avec chiffon humide (pas de produits abrasifs)
Révision professionnelle	Tous les 5 ans
Sécurité	Ne pas couvrir, ne pas insérer d'objets, intervention par professionnel qualifié
Enfants et personnes vulnérables	Ne convient pas sans surveillance ; tenir hors de portée
Câble d'alimentation remplaçable	Uniquement par fabricant, SAV ou personne qualifiée
Dimensions (approx.)	Non précisées dans la notice
Poids (approx.)	Non précisé dans la notice
Pièces détachées	Non disponibles directement ; contacter SAV

FOIRE AUX QUESTIONS - BOOGIE SAUTER

Comment installer correctement l'appareil ?

Fixez la patte d'accrochage au mur, percez et chevillez, puis montez le support. Raccordez le câble 3 fils (marron phase, bleu neutre, noir fil pilote) à un boîtier de raccordement en 230V. Respectez les distances de sécurité (25 cm du sol dans les pièces humides). Verrouillez l'appareil sur le support en introduisant les pattes dans les trous.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Confort (température réglée), Confort -1°C, Confort -2°C, Eco (Confort -4°C), Hors gel (environ 7°C), et Arrêt/délestage. Le mode est sélectionné via un curseur et peut être commandé par fil pilote.

Comment régler la température confort ?

Placez le curseur sur le mode Confort, puis tournez la molette de réglage de température sur 5. Le voyant de chauffe s'allume si la température ambiante est inférieure. Attendez quelques heures pour stabiliser, puis ajustez si nécessaire.

Comment utiliser le mode programmation ?

Positionnez le curseur sur le mode programmation (symbole spécifique). L'appareil reçoit les ordres via le fil pilote depuis un programmateur externe. Les ordres possibles sont Confort, Confort -1/-2, Eco, Hors gel, et Arrêt. Le basculement entre modes prend environ 12 secondes.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que le programmateur est en mode Confort, que les disjoncteurs sont enclenchés, et que le délesteur n'a pas coupé l'alimentation. Contrôlez la température ambiante.

Comment entretenir l'appareil ?

Dépoussiérez les entrées et sorties d'air avec un aspirateur ou une brosse deux fois par an. Nettoyez la carrosserie avec un chiffon humide sans produit abrasif. Faites vérifier l'intérieur par un professionnel tous les 5 ans.

L'appareil dégage une odeur au premier usage, est-ce normal ?

Oui, une légère odeur peut apparaître à la première mise en chauffe due à l'évacuation de traces de fabrication. C'est normal et temporaire.

Puis-je utiliser l'appareil en position mobile ?

Non, il est formellement interdit d'utiliser l'appareil en configuration mobile, sur pieds ou sur roulettes. Il doit être fixé au mur.

Comment sécuriser l'appareil contre les manipulations intempestives ?

Vous pouvez bloquer ou limiter la molette et le curseur. Déconnectez l'appareil du support, détachez les pions au dos du boîtier thermostat, puis choisissez la position B (blocage), L (limitation) ou M (blocage du curseur).

Que faire si l'appareil ne suit pas les ordres de programmation ?

Assurez-vous que la centrale de programmation est bien utilisée (consultez son manuel) et que la cassette program est engagée et fonctionne (piles). Vérifiez aussi que le fil pilote est correctement connecté.

MODE D'EMPLOI BOOGIE SAUTER

Lisez la notice avant de commencer l'installation de l'appareil, afin de répondre aux prescriptions normatives. Vérifiez la tension d'alimentation et coupez le courant avant le raccordement de l'appareil. Conservez la notice, même après l'installation de l'appareil.

Caractéristiques de l'appareil

CAT B ou C : appareil satisfaisant à la norme NF Electricité Performance selon les critères de la catégorie indiquée.

IP24 : appareil protégé contre les projections d'eau.

Classe II : double isolation.

: appareil conforme à la directive Européenne 2002/96/CE (DEEE).

1) Où installer l'appareil ?

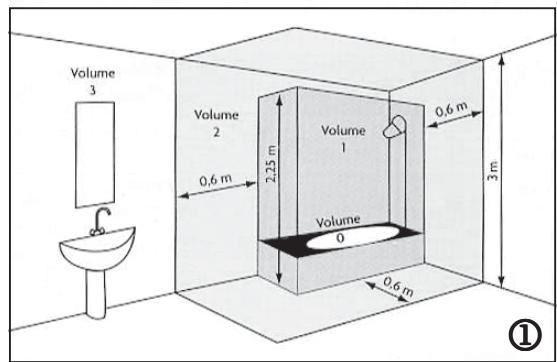

• Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
• L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).

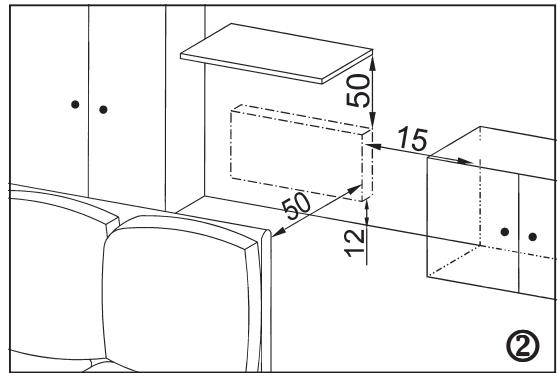

• Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière l'appareil pour ne pas perturber sa régulation.
• Ne pas installer l'appareil :

Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc.). Sous une prise de courant fixe. Dans le volume 1 des salles de bains. Dans le volume 2 si la manipulation des commandes est possible par une personne utilisant la douche ou la baignoire.

Il est interdit de monter un appareil vertical horizontalement et vice-versa.

2-1) Fixer votre appareil

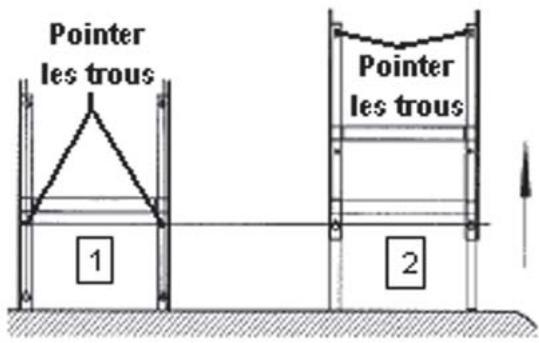

- Poser la patte d'accrochage au sol. 3.1 - Pointer les trous, ceux-ci donnent la position des fixations inférieures. - Remonter la patte d'accrochage en faisant coïncider les trous précédemment repérés afin de pointer les deux trous restants. ③.2 - Procéder au perçage et à la mise en place des chevilles. - Monter le support.

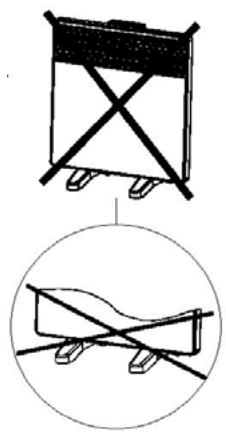

Note : Il est formellement interdit d'utiliser l'appareil en configuration mobile, sur pieds ou sur roulettes. (schéma ③ bis)

(3) (3) bis

2-2) Raccorder l'appareil : ④

• L'appareil doit être alimenté en 230V 50Hz.

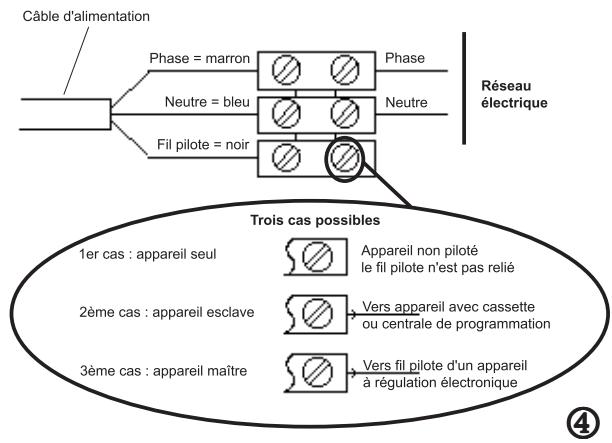

• Le raccordement au secteur se fera à l'aide d'un câble 3 fils (Marron=Phase, Bleu=Neutre, Noir=Fil pilote) par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les salles d'eau et les cuisines, il faut installer le boîtier de raccordement au moins à 25cm du sol.
• L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm.
• Le raccordement à la terre est interdit.

Ne pas brancher le fil pilote (noir) à la terre.

• Si le câble d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Si un appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain), il est nécessaire de protégérer l'alimentation du fil pilote sur ce différentiel.

Tableau des ordres que l'appareil peut recevoir sur son fil pilote (à mesurer entre le fil pilote et le neutre).

Ces ordres sont conformes au document DOMERGIE, EDF, GIFAM «Sûreté de fonctionnement des systèmes à fil pilote» du 07/07/97.

Ordres reçus	Absence de courant	Alternance absence de courant (4'57") phase 230V (3")	Alternance absence de courant (4'53") phase 230V (7")	Alternance complète 230 V	Demi-alternance négative - 115V	Demi-alternance positive +115V
Oscilloscope Rêf/Neutre	—	5' 3"	5' 7"	—	—	—
Mode obtenu	CONFORT	CONFORT -1°C	CONFORT -2°C	ECO	HORS GEL	ARRET DELESTAGE

2-3) Comment verrouiller l'appareil sur son support mural :

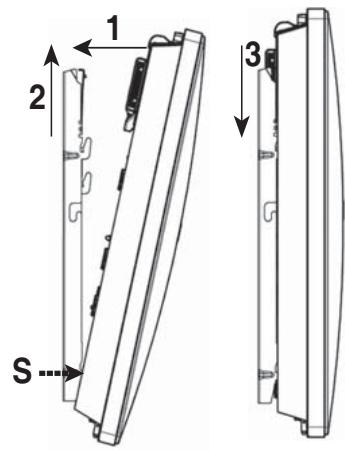

• Poser l'appareil sur le support S selon le schéma.
• Ramener l'appareil vers le support puis le relever (flèches 1 et 2).
• Introduire les pattes du support dans les trous de l'appareil, rabaisser (flèche 3), votre appareil est fixé.

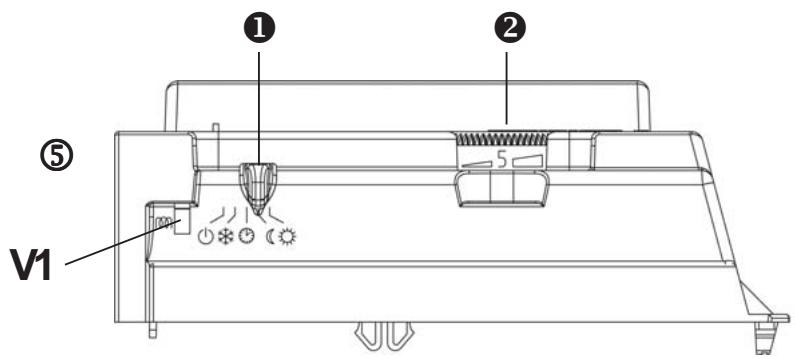

1) Description du panneau de commande : ⑤

• → Curseur des modes. → Molette de réglage de la température V1 → Voyant témoin de chauffe.

2) Régler la température confort :

C'est la température souhaitée pendant l'occupation de la pièce.

a) Mettez le curseur ① sur

b) Régler la molette ② sur 5, le voyant de chauffe V1 s'allume si la température ambiente est inférieure à celle désirée.

c) Attendre quelques heures pour que la température se stabilise.

d) Si le réglage vous convient (prendre éventuellement un thermomètre pour vérifier) repérer la position une fois pour toutes.

Si le réglage ne vous convient pas, ajuster le réglage et reprendre au point c.

3) Régler la température eco :

C'est la température souhaitée pendant les périodes d'inoccupation de la pièce.

Il est conseillé d'utiliser ce mode pour des périodes d'absence supérieures à 2 heures.

a) Mettez le curseur Ø sur C.

L'appareil est en mode Eco (température Confort abaissée d'environ 3°C à 4°C).

4) Mode hors gel:

C'est le mode qui permet de maintenir la température à environ 7°C dans la pièce lors d'une absence prolongée de la maison (généralement plus de 24 heures).

a) Mettez le curseur ① sur

5) Le témoin de chauffe V1 :

Ce témoin indique les périodes pendant lesquelles la résistance chauffe. À température stabilisée, il clignote et si la température est trop élevée, il s'éteint.

6) Mise en veille de l'appareil :

Positionnez le curseur sur

7) Blocage des commandes : ⑥

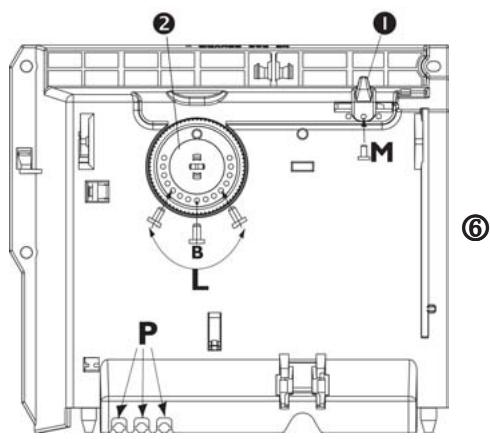

Il est possible de bloquer ou limiter la plage d'utilisation de la molette ② et de bloquer le curseur ① pour empêcher les manipulations intempestives de l'appareil (enfants,...).

a) Déconnectez l'appareil de son support mural. b) Sur le dos du boîtier thermostat, détachez les pions P de leurs supports. c) Optez pour la position B pour bloquer les molettes ou la position L pour limiter la plage d'utilisation des molettes.

Choisissez l'une des positions M pour bloquer le curseur dans le mode désiré.

8) Comment faire une programmation : ()

Cet appareil est équipé d'un thermostat capable de recevoir des ordres par son fil pilote. Il reconnaît les ordres :

• CONFORT : Température régée par la molette ②
• CONFORT -1 : Température régée par la molette ② : -1°C
• CONFORT -2 : Température régée par la molette ② : -2°C
• ECO : Température Confort abaissée d'environ 4°C
• HORS GEL : Température ambiant maintenue à environ 7°C
• ARRET : Arrêt immédiat de l'appareil (utilisé pour le délestage).

Pour activer le mode de programmation, positionnez le curseur ① sur

Ainsi en connectant le fil pilote sur un programmeur, vous pouvez programmer vos périodes de température Confort et Eco. Il est possible de brancher sur un programmeur plusieurs appareils et de réaliser ainsi des économies d'énergie.

NB : En cas d'absence d'ordre sur le fil pilote, l'appareil chauffe en mode Confort. Les ordres HG et délestage sont prioritaires par rapport aux modes Eco et Confort. Lors d'un passage du mode Confort vers le mode Eco, le temps de basculement est de l'ordre de 12 secondes.

Utilisation de l'appareil

• Il est inutile de mettre l'appareil au maximum, la température de la pièce ne montera pas plus vite.
• Lorsque vous aérez la pièce, couper l'appareil en mettant le curseur ➀ sur
• Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.

Absence de : moins de 2 heures, ne pas toucher aux commandes.

plus de 24 heures ou l'été, mettre l'appareil en mode Hors Gel ().

• Si vous avez plusieurs appareils dans une pièce, laissez-les fonctionner simultanément, vous aurez ainsi une température

ture plus homogène sans pour autant augmenter la consommation d'électricité.

Mise en GARDE

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.

Afin d'éviter une surchauffe, ne pas couvrir l'appareil de chauffage. Veillez à ne pas introduire d'objets ou du papier dans l'appareil.

Toutes interventions à l'intérieur de l'appareil doivent être effectuées par un professionnel qualifié.

Entretien

Pour conserver les performances de l'appareil, il est nécessaire environ deux fois par an d'effectuer à l'aide d'un aspirateur ou d'une brosse le dépoussiérage des entrées et sorties d'air. Tous les cinq ans, faire vérifier l'intérieur de l'appareil par un professionnel. La carrosserie de l'appareil peut être nettoyée avec un chiffon humide, ne jamais utiliser de produits abrasifs.

L'appareil ne chauffe pas:

Vérifier que le programmeur est en mode CONFORT.

S'assurer que les disjoncteurs de l'installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n'a pas coupé l'alimentation de l'appareil. Vérifier la température de l'air de la pièce.

L'appareil ne suit pas les ordres de programmation :

S'assurer de la bonne utilisation de la centrale de programmation (se reporter à son manuel d'utilisation) ou que la Cassette Program est bien engagée dans son logement et qu'elle fonctionne normalement (piles).

L'appareil chauffe tout le temps :

Vérifier que l'appareil n'est pas situé dans un courant d'air ou que le réglage de température n'a pas été modifié.

Cet appareil à régulation électronique contient un microprocesseur pouvant être perturbé par certains parasites secteurs importants (Hors normes CE définitissant le niveau de protection aux parasites).

En cas de problèmes (thermostat bloqué...) couper l'alimentation de l'appareil (fusible, disjoncteur...) pendant environ 10 mn pour faire repartir l'appareil.

Si le phénomène se produit fréquemment, faire contrôler l'alimentation par votre distributeur d'énergie.

Note importante : à la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication de l'appareil.
