Votre nouvelle hotte SAUTER s’intègrera harmonieusement dans votre cuisine et alliera parfaitement facilité d’utilisation et performances d’aspiration. Vous trouverez également dans la gamme des produits SAUTER, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte SAUTER. Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). Et connectez-vous aussi sur notre site www.sauter-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires. SAUTER Nous cuisinons si bien Ensemble Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

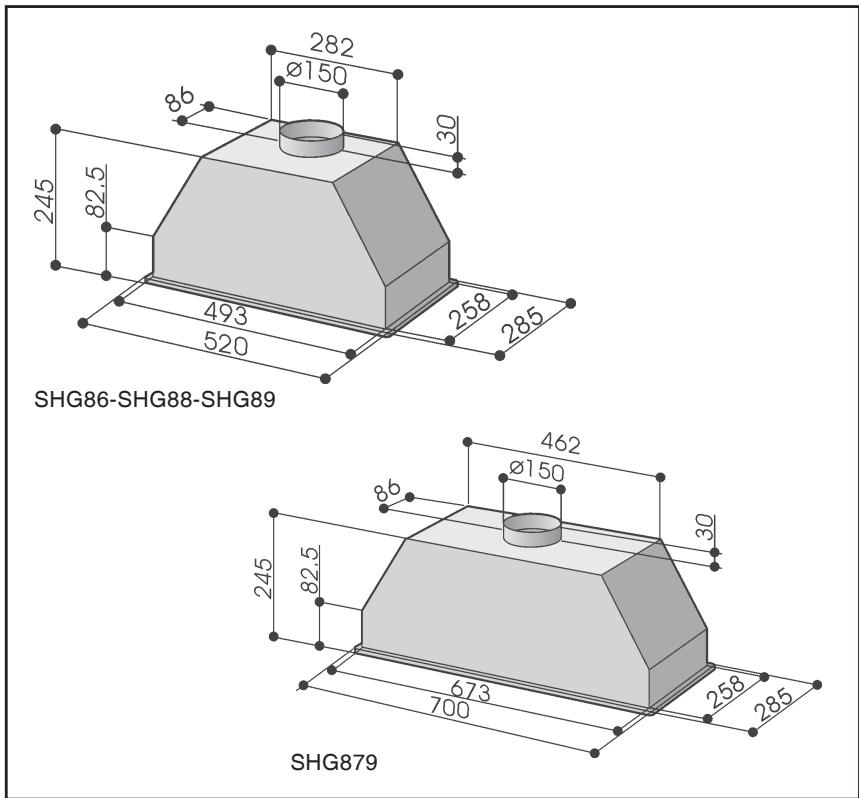

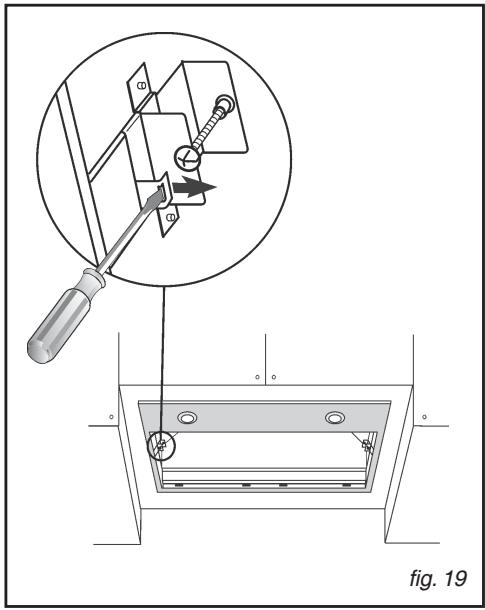

• Changement de lampe _____________________________________ • Démontage de l’appareil ____________________________________ • Entretenir votre appareil ____________________________________
- Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons de les noter en page “Service AprèsVente et Relations Consommateurs”. (Cette page vous explique également où les trouver sur votre appareil). - Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice.
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui. • CONSIGNES DE SÉCURITÉ - Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. - Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. - Les réparations doivent être exclusivement effectuées par un spécialiste agréé. - Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. - Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion. - Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil). - Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu. - Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres à graisse. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.
CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. - Nous vous remercions pour votre collaboration à la protection de l’environnement.
L’installation est réservée aux installateurs et techniciens qualifiés. Attention Avant la première utilisation du filtre à graisse, retirez le film de protection.
- Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. - Si la hotte est utilisée en version évacuation, ne raccordez pas l’appareil à un conduit d’évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée). - Le conduit d’évacuation, quel qu’il soit ne doit pas déboucher dans les combles. - Installez la hotte à une distance de sécurité d’au moins 65 cm d’un plan de cuisson. L'appareil peut être utilisé soit en version à évacuation extérieure soit en version à recyclage. L’appareil est livré pour fonctionner en recyclage, les filtres à charbon actif sont montés d’origine (Option Ref. SHK25AF1 pour les modèles SHG86, SHG88, SHG89; option Ref. SHK57AF1 pour le modèle SHG879).

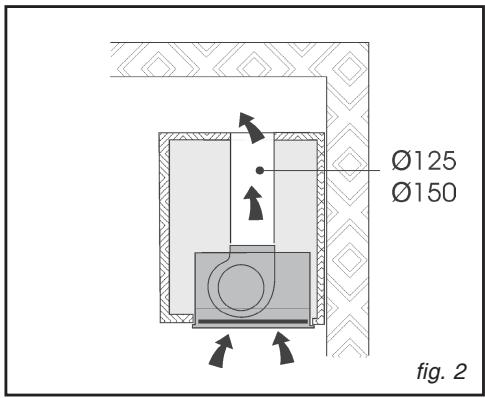

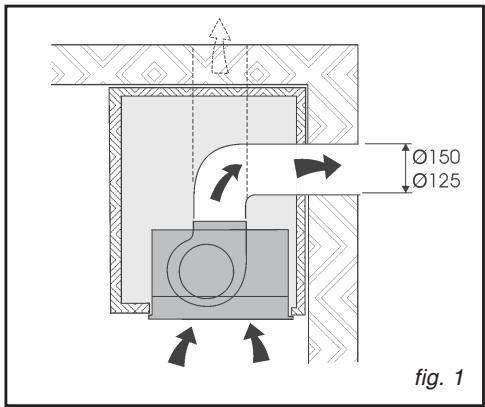

(fig. 1) L'air et les vapeurs entraînés par l'appareil sont purifiés par les filtres à charbon, puis ensuite remis en circulation dans le volume de la pièce.
Vérifiez que: - la puissance de l'installation est suffisante, - les lignes d'alimentation sont en bon état - le diamètre des fils est conforme aux règles d'installation.
Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 230-240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Si le câble d’alimentation est endommagé, faites appel au service après-vente afin d’éviter un danger.
Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Cet appareil est livré avec un câble d’alimentation H 05 VVF à 2 conducteurs de 0,75 mm2 (neutre et phase). Il doit être branché sur réseau 230240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Si le câble d’alimentation est endommagé, faites appel au service après-vente afin d’éviter un danger.

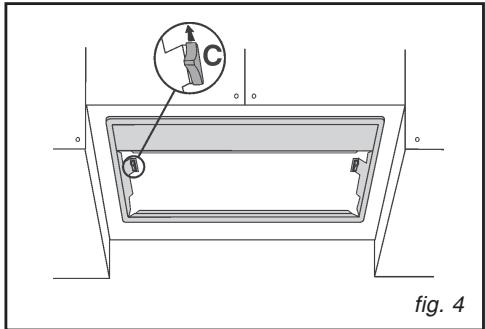

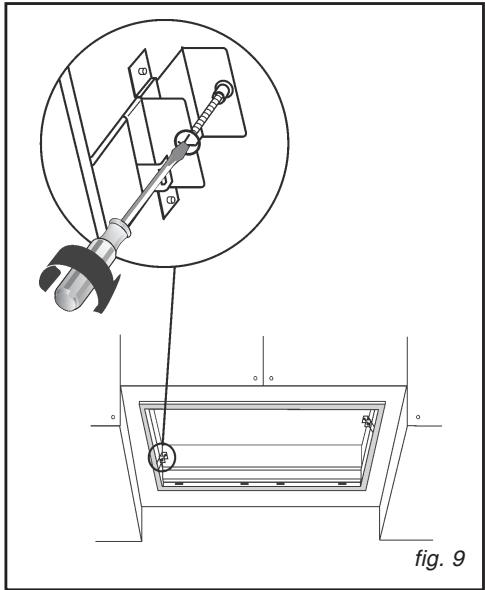

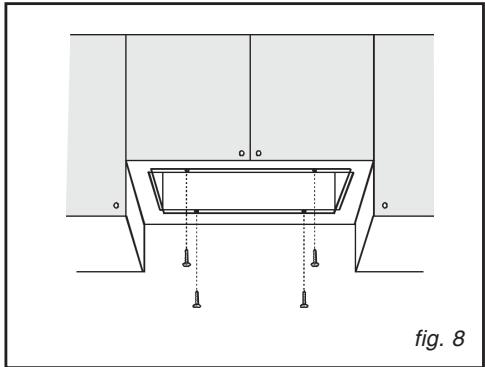

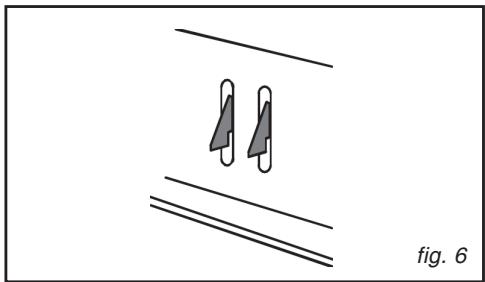

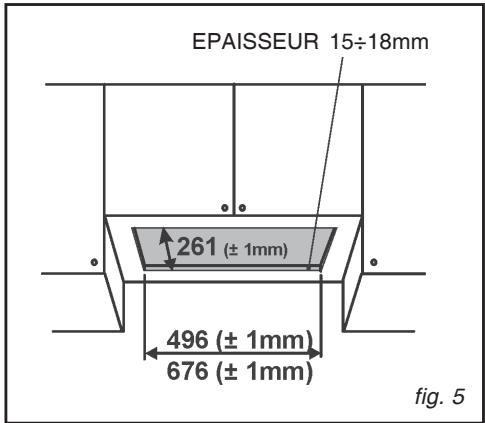

- Sous votre meuble de rangement, faites le trou nécessaire afin d’insérer l’appareil (Fig.5). La base inférieure du meuble doit avoir une épaisseur comprise entre 15 et 18 mm. Contrôler que les ailettes de fixation (Fig. 6) au meuble suspendu sont placées à une hauteur appropriée à l’épaisseur du bas de ce dernier. Si cette distance est inférieure à l’épaisseur, il faut l’augmenter en dévissant les 2 vis correspondantes à l’intérieur de l’appareil. - Prévoyez l’alimentation électrique près de l’appareil. - Prévoyez le trou d’évacuation de l’air au sommet de votre placard (Fig.7). - Inserez l’appareil dans le trou perçé. - MONTAGE DES MODELES SHG86-SHG88SHG89 (Fig. 8): fixez l’appareil au meuble au moyen des 4 vis d’assemblage. - MONTAGE DU MODELE SHG879 (Fig.9): serrez les deux vis situées à l’interieur de l’appareil jusqu’à ce que l’appareil adhère au fond de l’élément haut. Eviter de visser trop fort les deux vis de
EPAISSEUR 15÷18mm - Remontez l’encadrement et les filtres à graisse. - Faites le raccordement électrique.
- Prévoyez l’alimentation électrique près de l’appareil. - Inserez l’appareil dans le trou perçé. - MONTAGE DES MODELES SHG86-SHG88SHG89 (Fig. 8): fixez l’appareil au meuble au moyen des 4 vis d’assemblage.
(Fig.11). - Remontez l’encadrement et les filtres à graisse. - Faites le raccordement électrique.

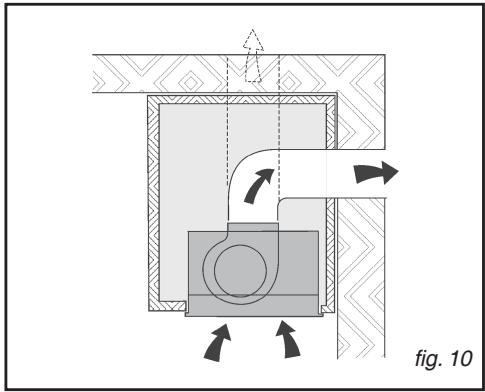

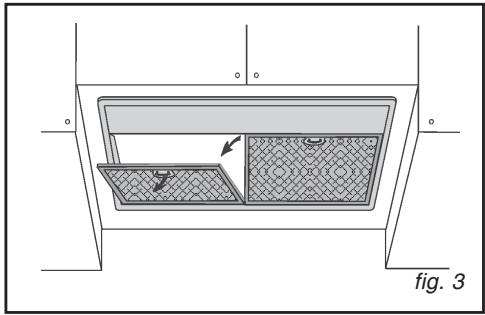

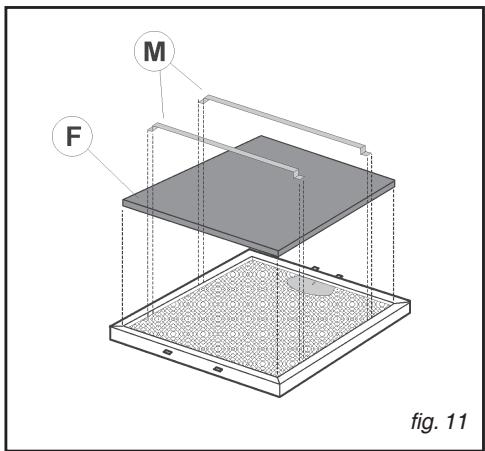

Votre hotte étant livrée en version recyclage, vous devez préalablement retirer les filtres à charbon actifs. fig. 11

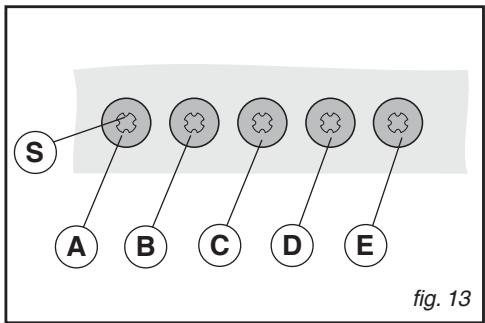

S correspondant (S) clignote pour signaler qu’il est nécessaire de nettoyer les filtres à graisse et remplacer le filtre à charbon. Pour faire repartir le comptage des heures (RAZ), maintenir la pression C D E A B sur la touche A pendant environ 1” (tandis que le témoin S est en fonction). fig. 13 “B”: actionne le moteur à la 1ère vitesse (le témoin lumineux correspondant s’allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote); pour éteindre le moteur, maintenir la pression pendant environ 1”. “C”: actionne le moteur à la 2ème vitesse (le témoin lumineux correspondant s’allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote). “D” : actionne le moteur à la 3ème vitesse (le témoin lumineux correspondant s’allume); une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote). “E” : actionne le moteur à la 4ème vitesse (le témoin lumineux correspondant s’allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote).
Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipments peuvent apparaître entre votre appareil et les descriptions présentées.
Intervalle de nettoyage des filtres: Modèles SHG86 - SHG88: Les filtres à graisse nécessitent un entretien régulier et il faut donc les nettoyer périodiquement en moyenne tous les deux mois. Modèles SHG89 - SHG879: Les filtres à graisse doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin S de la touche éclairage s’allume). Une fois les filtres propres remontés, pour faire repartir le comptage, maintenir la pression pendant environ 1” sur la touche éclairage A tandis que le témoin lumineux correspondant (S) est allumé.

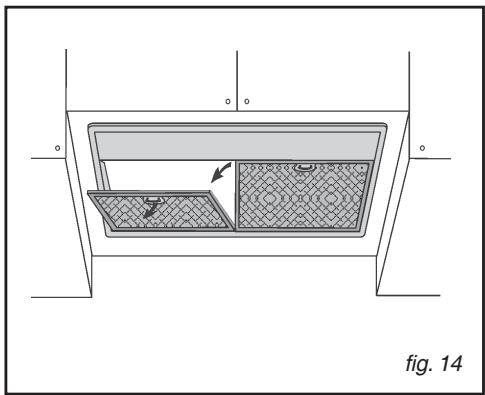

Ce nettoyage peut être effectué dans un lavevaisselle en prenant soin de ne pas mettre le filtre en contact avec de la vaisselle sale ou avec couverts en argent. • Démontage des filtres à graisse (fig.14) Tirez la poignée vers l’extérieur et tournez le filtre vers le bas. • CHANGEMENT DU FILTRE CHARBON Modèles SHG86 - SHG88: Remplacer les filtres à charbon en moyenne tous les six mois, selon l’utilisation. Modèles SHG89 - SHG879: Les filtres à charbon doivent être remplacé environ toutes les 120 heures de fonctionnement (lorsque le témoin S de la touche éclairage s’allume). Pour faire repartir le comptage, maintenir la pression pendant environ 1” sur la touche éclairage A tandis

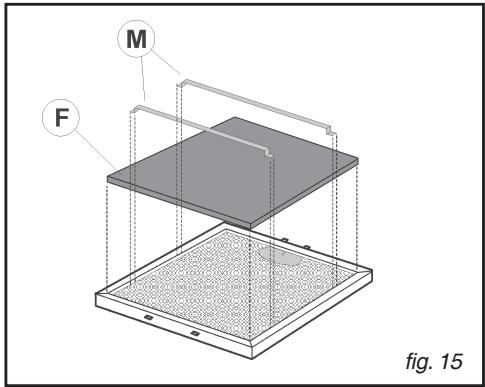

Pour enlever les filtres à charbon, il faut d’abord demonter les filtres antigraisse (Fig.14). Après, enlevez les arrêtes (M) et les filtres à charbon (F) - Fig. 15. Réf. filtres à charbon: SHK25AF1 pour les modèles SHG86, SHG88, SHG89. SHK57AF1 pour le modele SHG879. fig. 15
éviter l'emploi de produits contenant des abrasifs.
Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

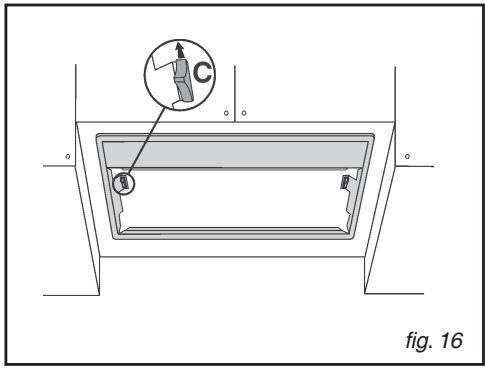

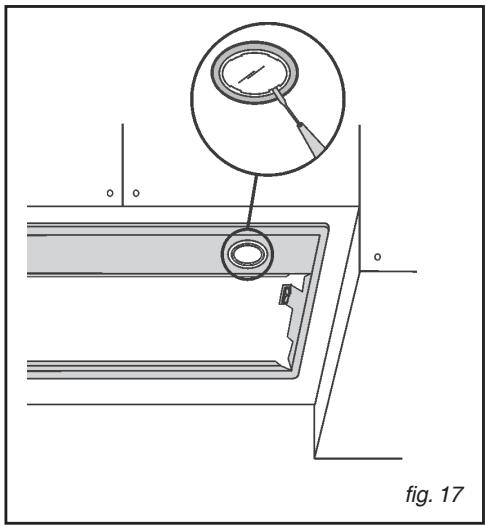

Enlever les ampoules et remplacez-les par des ampoules ayant les mêmes caractéristiques. Modèles SHG88, SHG89 et SHG879 Pour remplacer les lampes alogènes, enlever le hublôt (Fig. 17). Remplacez-les par des lampes halogènes ayant les mêmes caractéristiques.

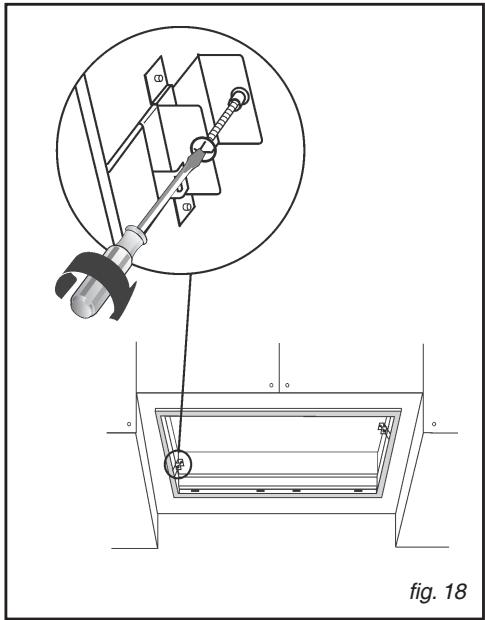

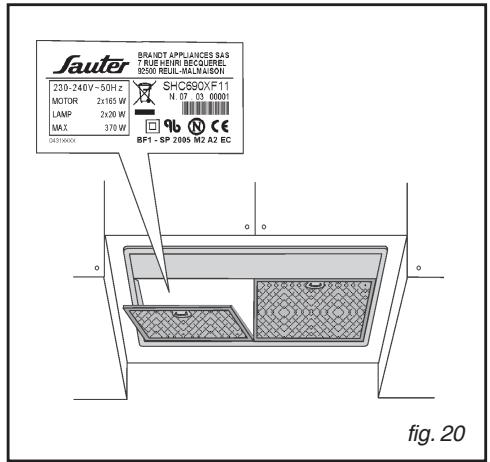

Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la Hotte) et notez la date de changement.
L’expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.
• le filtre à charbon n’est pas usagé (hotte en version recyclage). • les filtres à graisses sont propres. Vérifiez que:
• le dispositif à coupure omnipolaire ne s’est pas enclenché.
> Vous pouvez nous écrire :
95069 CERGY PONTOISE CEDEX > ou nous téléphoner au : 6 / AFTER SALES SERVICE Any maintenance on your equipment should be undertaken by: - either your dealer, - or another qualified mechanic who is an authorized agent for the brand appliances.
