Type d'appareil	Hotte de cuisine
Mode d'installation	Murale ou encastrable
Fonction	Extraction et filtration de l'air
Nombre de vitesses	3 vitesses
Type de filtre	Filtre à graisse métallique
Éclairage	Lampe halogène ou LED
Niveau sonore	Non précisé
Débit d'air	Non précisé
Dimensions (L x P x H)	Non précisé
Matériau	Acier inoxydable
Commande	Manuelle ou électronique
Alimentation électrique	230 V - 50 Hz
Consommation électrique	Non précisé
Fonction recyclage	Oui, avec filtre à charbon actif
Poids	Non précisé
Couleur	Inox ou blanc

FOIRE AUX QUESTIONS - SHD 901 B SAUTER

Comment régler la température de la SAUTER SHD 901 B ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour sélectionner la température souhaitée. Les températures sont généralement indiquées en degrés Celsius.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment nettoyer la SAUTER SHD 901 B ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon humide pour essuyer les surfaces. Évitez d'utiliser des produits abrasifs qui pourraient rayer l'appareil.

L'appareil émet une odeur étrange pendant son utilisation, que faire ?

Cela peut être normal lors de la première utilisation, en raison de la présence de résidus de fabrication. Si l'odeur persiste, vérifiez que l'appareil n'est pas en surchauffe et contactez le service client.

Comment savoir si l'appareil est en mode cuisson ?

Lorsque l'appareil est en mode cuisson, un indicateur lumineux s'allume sur le panneau de contrôle. Assurez-vous de suivre les instructions pour le mode de cuisson souhaité.

Que faire si l'appareil ne chauffe pas correctement ?

Vérifiez que la température est correctement réglée et que l'appareil est en mode de cuisson. Si le problème persiste, contactez le service client pour obtenir de l'aide.

Est-ce que la SAUTER SHD 901 B est compatible avec tous les types de cuisson ?

La SAUTER SHD 901 B est conçue pour une utilisation avec des récipients compatibles avec les plaques de cuisson. Assurez-vous d'utiliser des ustensiles appropriés.

Y a-t-il une garantie pour la SAUTER SHD 901 B ?

Oui, la SAUTER SHD 901 B est généralement couverte par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur la garantie.

Comment retourner ou échanger l'appareil ?

Pour retourner ou échanger l'appareil, veuillez contacter le vendeur auprès duquel vous l'avez acheté et suivez leur politique de retour.

MODE D'EMPLOI SHD 901 B SAUTER

Vou venez d'acquerir une hotte SAUTER et nous vous en remercions.

C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.

Votre nouvelle hotte SAUTER s'intègrera harmonieusement dans votre cuisine et alliera parfaitement facilité d'utilisation et performances d'aspiration.

Vous trouvrez également dans la gamme des produits SAUTER, un vaste choix de jours, de jours à micro-ondes, de tables de cuisson, de lave-vaiselle, et de réfrigerateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte SAUTER.

Bien entendu, dans un souci permanent de satisfaire le moyen possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.sauter-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

SAUTER Nous cuisinons si bien Ensemble

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : Avant de mesure votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plusrapidement avec son fonctionnement.

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 03
• Respect de l'environnement 04
  Description de votre apparéil 05

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 06
• Utilisation en version recyclage 06
  Raccordementelectrique 07
  Montage de la hotte 08
  Montage de la cheminée

Evacuation extérieure 09
Recyclage 10

3 / UTILISATION DE VOTRE APPAREIL

Description des commandes 11

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage des filtres àGRAISSSE 12
- Changement du filtré charbon 12
- Nettoyage et entretien de la carrosserie 13
Changement de lampe 13
- Entretenir votre apparéil 14

5/ANOMALIES DE FONCTIONNEMENT 15

6 / SERVICE APRES-VENTE

Interventions 16
- Relations consommateurs 16

Important

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'instructor et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

- CONSIGNES DE SECURITÉ

• Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.

• Cet apparéil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l' apparéil.

• A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

• Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.

• Ne modifies pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.

• Les réparations doivent être exclusivement effectuees par un spécialiste agreé.

• Débranchetzousjoursla hotteavant deprocéder àson nettoyage ouàson entretien.

• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans recipients de cuisson, au dessous de la hotte (les flames aspirées risqueraient de déterminer l'appareil).

• Les fritures effectues sous l'appareil doivent faire l'objet d'une surveillance constante.

Les huiles et graisses portées à très haute température peuvent prendre feu.

• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.

• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.

• N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.
• Afin de retrouveraisément à l'avoir les références de votre apparéil, nous vous conseillons de les noter en page "Service Àprese-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).
  -Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconveniens, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice.

Attention Dans la vie

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres àGRAISE.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

• Notre apparéil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usages ne doivent pas être melangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usages les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre à graisse, retirez le film de protection.

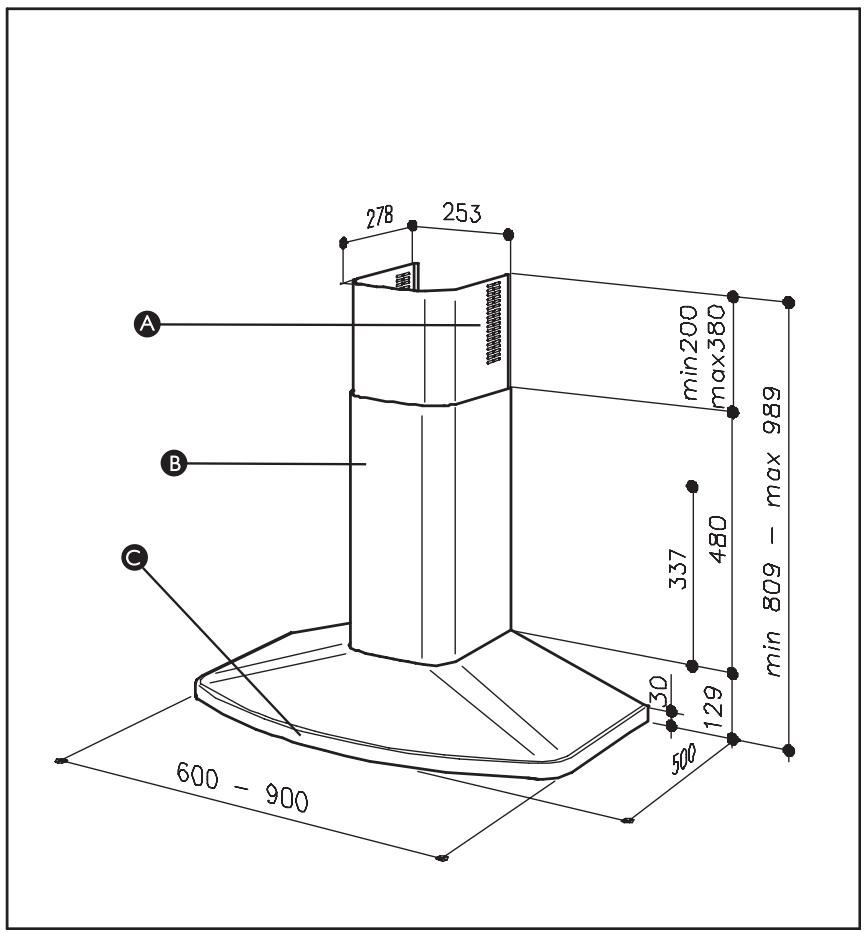

- DESCRIPTION DE VOTRE APPAREIL

Ouie d'aération

Cheminee

Commandes

• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson.

L'appareil peut être utilisé soit en version à évacuation extérieure soit en version à recyclage.

L'appareil est livré pour fonctionner en recyclage, les filtres à charbon actif sont montés d'origine (Option Ref. SHK30AF1).

- UTILISATION EN VERSION EVACUATION

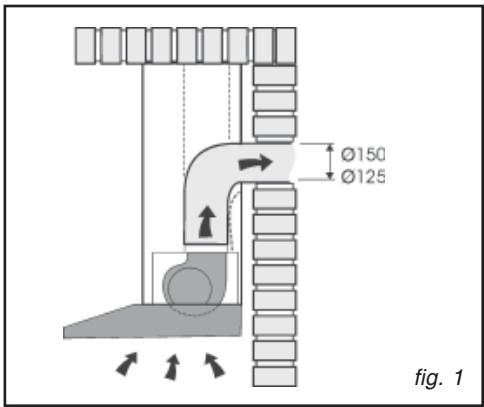

Vous possedez une sortie vers l'extérieur (fig. 1)

Votre hotte peut etre raccordee sur celle-ci par l'intémedaire d'une gaine d'évacuation (minimum 0125mm, émailée, en alu, flexible ou en matière inflammable).

Votre hotte étant livree en version recyclage, vous nevez prealablement retirer le filtre a charbon actifs.

- UTILISATION EN VERSION RECYCLAGE

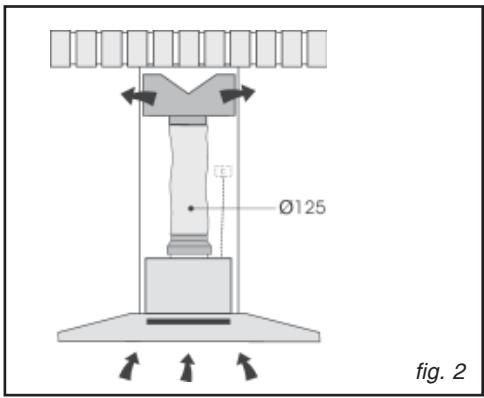

Vous ne possedez pas de sortie vers l'extérieur (fig. 2)

Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.

L'air et les vapeurs entrainés par l'appareil sont purifiés par le filtré à charbon, puis ensuite remis en circulation dans le volume de la pierce.

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.

Le raccordement électriche est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règes d'installation.

Attention

Cet appeareil doit être relié à la terre.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Si vous appeareil, n'a pas de cable flexible qui ne peut pas etre séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors etre prevus dans l'installation fixe.

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm² (neutre, phase et terre). Il doit être branché sur réseau 230-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Si le cable d'alimentation est endommagé, faites appel au service après-venture afin d'éviter un danger.

Attention

Si l'installation electrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.

Attention

Si la hotte presente une quelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

MONTAGE DE LA HOTTE

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

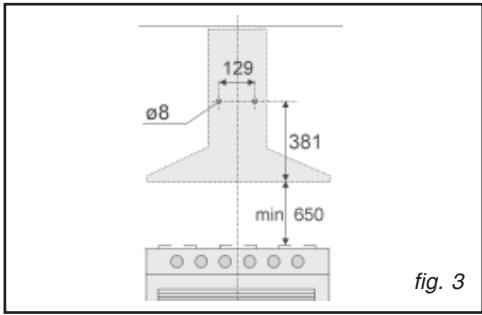

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 650~mm . Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tener compte.

• Fixation au mur:

Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 2 premiers trouss que vous devrez percer, en respectant les mesures indiquées à la fig. 3;/percez 2 trouss et y placez les 2 chevilles (fournies en équipement). Ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650~mm

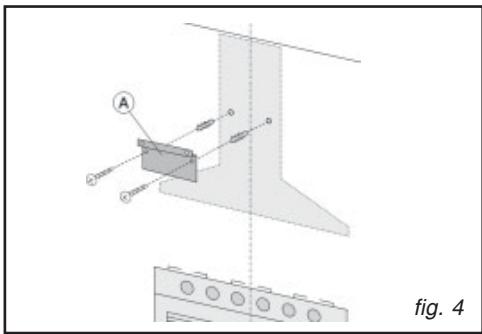

• Fixez le support métallique (A) au mur en utilisant les 2 trouss percés - fig. 4 - (les vis pour la fixation du support sont fournies).Utiliser les deux petits triangles découvertes sur le support afin de le placer exactement le long de l'axe vertical de la hotte.

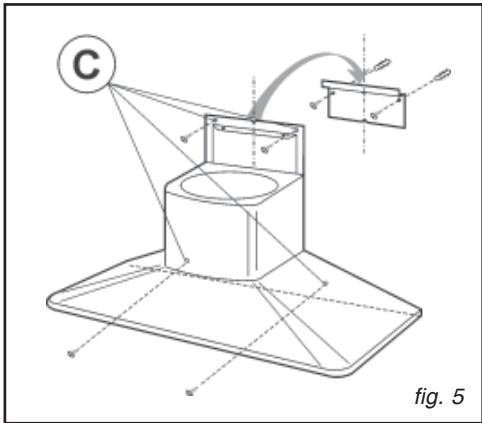

• Puis accroche la hotte sur le support (fig. 5). Régler la position horizontale en déplaçant la hotte à droite ou à gauche selon les exigences de l'alignement avec les meubles suspendus.
• Àprous le réglage, sans enlever la hotte, tracer sur le mur les autres 4tous à pincer (C); décrocher la hotte et pincer les trouss tracés (diamètre 8mm); ensuite utiliser les 4 chevilles et les 4 vis fournies pour la fixation définitive.
• Monter le clapet anti-retour sur la sortie d'air de l'appareil en exerçant une légère pression (fig. 6/ fig.6A). Dans le cas d'une installation en évacuation extérieure, l'installation du clapet anti-retour empêche l'entrée du vent et le retour d'air.

Attention: avant de fixer la gaine d'évacuation au moteur, s'assurer que le clapet anti-retour, qui se trouve sur la sortie d'air, puisse tournier librement.

MONTAGE DE LA CHEMINEE

Evacuation extérieure

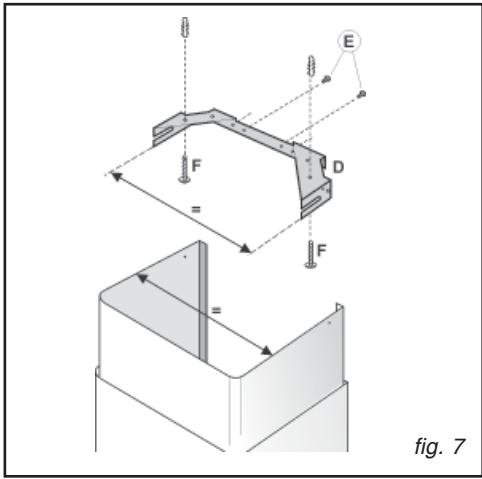

• Régler la largeur de l'étrier de support (D) de la cheminée à l'aide des vis (E) indiquées sur la fig.7.
• Ensuite, à l'aide des chevilles et des vis (F), fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte.

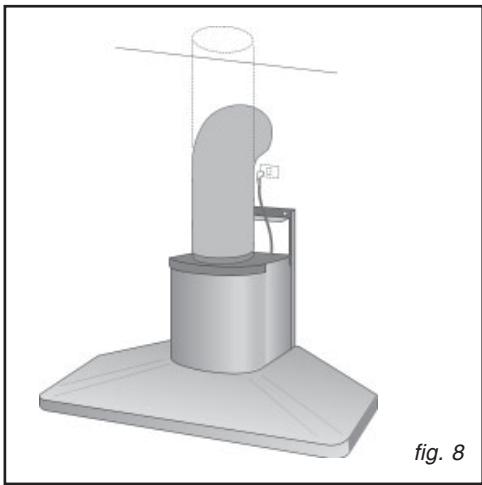

• Raccordez le conduit pour l'évacuation de l'air à la bouche de sortie d'air de la hotte; utilisez un tuyau couple et bloquez-le sur la bouche de sortie d'air de la hotte à l'aide d'un collier métallique - fig.8
• (le tuyau et le collier ne sont pas fournis).
  -Pour la version évacuation returnez la cheminée supérieure de façon à ceque les fentes d'évacuation d'air soit dans la partie du bas (fig. 9).
• Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.

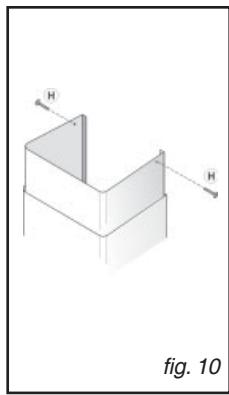

• Installer la cheminée en l'appuyant sur la hotte; soulever la cheminée supérieure jusqu'au plafond et la fixer à l'aide des 2 vis (H) - fig. 10.

Attention

Votre hote étant livrée en version de clage, vous nevez préalablement-retirer ettre a charbon actifs.

Conseil

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la pièce en dépression.

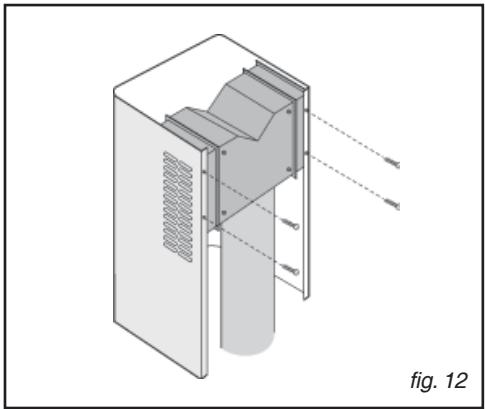

Recyclage

• Régler la largeur de l'étrier de support (D) du tuyau téléscopique à l'aide des vis E indiquées à la fig. 7.
• Ensuite, à l'aide des chevilles et des vis (F) fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte.

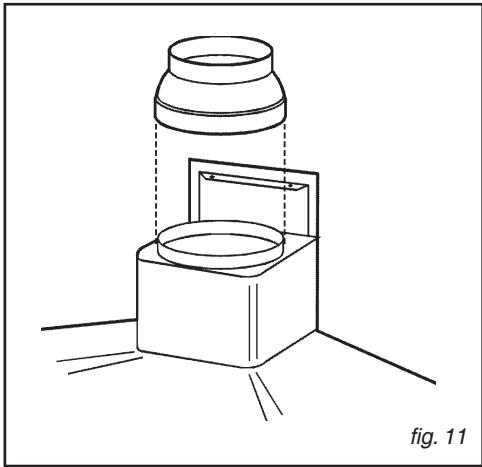

• Monter la réduction sur la hotte en face du point de sortie de l'air (fig. 11).
• Prendre le deflecteur d'air et y fixer un tuyau souse (de 125 mm de diamètre) en le bloquant à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis); fixer le deflecteur d'air à la cheminée supérieure (fig. 12) à l'aide de 4 vis.
• Installer la cheminée en l'appuyant sur la hotte; soulever la cheminée supérieure jusqu'au plafond et la fixer à l'aide des 2 vis H (fig. 10).

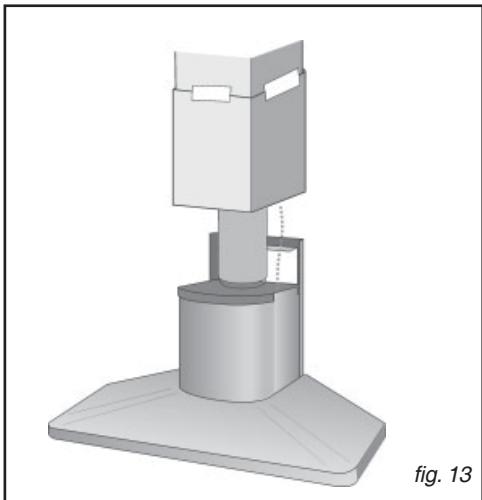

• Soulever la cheminée inférieure, en le bloquant avec un ruban adhésif et raccorder le tuyau soupé à la réduction de la hotte (fig. 13).
• Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.
• Redescendre la cheminée inférieure en la posant sur la hotte.

- DESCRIPTION DES COMMANDES

A: interrupteur d'éclairage.
B: interrupteur ON/OFF moteur 1e vitesse.
C: interrupteur 2e vitesse.
D: interrupteur 3e vitesse.
E:voyant lumineux de fonctionnement du moteur.

fig. 14

Attention

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

- NETTOYAGE DES FILtres A GRAISSE

Il est important de veiller à nettoyer périodiquement les filtres àGRAisse.

Intervalle de nettoyage des filtres:

le filtré àGRAISSÉ doit être nettoyé périodiquement, en fonction de l'utilisation (au moins tous les deux mois).

Laver les filtres avec un nettoyant menager du commerce puis rincer abondamment et secher.

Ce nettoyage peut etre effectue dans un lavevaisselle en prenant soin de ne pas metre lefiltre en contact avec de la vaisselle sale ouavec couverts en argent.

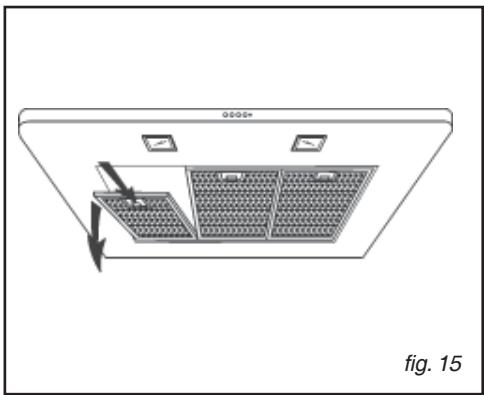

• Demontage des filtres àGRAISSE (fig.15)

Retirer les filtres àGRAISSÉ en poussant la fixation vers la partie postérieure de l'appareil et en les faisant pivoter vers l'extérieur.

- CHANGEMENT DU FILTRE CHARBON

Si l'appareil est utilisé en version recyclage, il faut replacer le filtré à charbon périodiquement.

Vous devrez remplacer le filtre à charbon en fonction de l'utilisation, en moyenne tous les 6 mois.

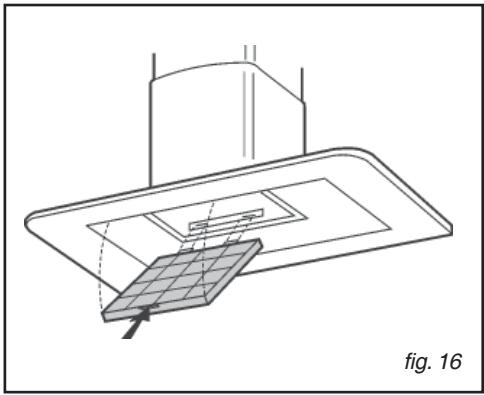

• Demontage du filtré à charbon (fig.16)

Retirer les filtres àGRAISSÉ en poussant la fixation vers la partie postérieure de l'appareil et en les faisant pivoter vers l'extérieur (fig.15).

Démonter le filtré à charbon: pousser la fixation vers l'intérieur et faire pivoter le filtré de façon à retirer les 2 languettes de leurs logement (fig.16).

Réf. filtrés à charbon:

SHK30AF1

- NETTOYAGE ET ENTRETIEN DE LA CARROSSEIRE

Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

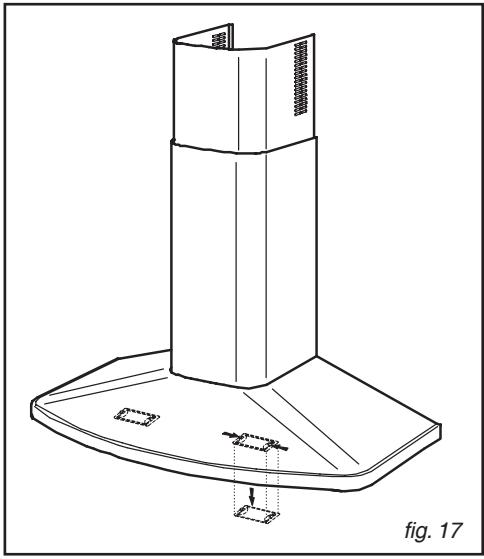

CHANGEMENT DE LAMPE

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.

Retirer les filtres àGRAISSÉ en poussant la fixation vers la partie postérieure de l'appareil et en les faisant pivoter vers l'extérieur (fig. 15).

Pour remplacer la lampe, retireur le plafonnier: exercer une légere pression sur les 2 blocages et en même temps pousser le plafonnier vers le bas (fig. 17).

Dévisser la lampe et la remplacer par une lampe du même type.

Attention

Avant toute intervention, la hotte doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tamponsemalliques, de produitsabrasifs ou de brosses tropdures.	Pour nettoyer la carrosserie et lehublot d'éclairage, utilisez exclusivement des nettoyantsménagers du commerce dilués dans de l'eau, puis rincez à l'eauclaire et essuyez avec un chiffondoux.
Filtre àGRAISSSE	Ce filtre retient les vapeursgrasses et les poussières.il estl'élement assurant une partim-porante de l'efficacité de vourthotte. Dans le cas de tachespersistantes, utilisez une crèmenon abrasive, puis rincez à l'eauclaire.	Avec un nettoyant ménager ducommerce, puis rincezabondament et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettreen contact avec de la vaisellesale ou des couverts enargent).
Filtre charbon actif	Ce filtre retient les odeurs et doit'être changé au moins tous lessix mois en fonction de vourtenuilisation.Commandez ces filtres chezvoitre revendeur (sous laréfERENCE indiquée sur la plaquesignalétique située à l'intérieurde la Hotte) et notez la date dechangement.

Pour préserver votre appareil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèils electroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y(aspésd coupurede courant. • une vitesse a étéeffectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité dedumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usageé (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enchenché.

INTERVENTIONS

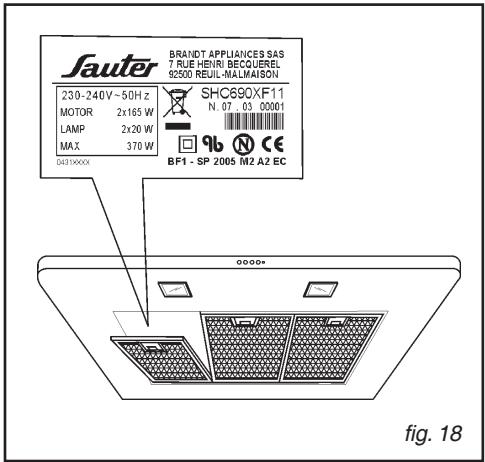

Les évientuelles interventions sur votre apparéil doivent être effectuees par un professionnelnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la reférence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig. 18).

PIÉÇES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces detacheses certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, consels, les points d'EVENTE, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions aux quelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs SAUTER BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au:

Tarif en vigueur à la date d'impression du document.

EN TABLE OF CONTENTS

1 /NOTICES TO THE USER
