CDP 1100-X - Projecteur SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Projecteur
Résolution	Non précisé
Luminosité	Non précisé
Contraste	Non précisé
Technologie d'affichage	Non précisé
Ports de connexion	Non précisé
Télécommande	Sans fil
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Réglage de la hauteur	Oui
Zoom	Oui
Mise au point	Oui
Mode image	Non précisé
Fonction PIP (Image en image)	Oui
Langues disponibles	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - CDP 1100-X SAGEM

Comment réinitialiser le SAGEM CDP 1100-X ?

Pour réinitialiser le SAGEM CDP 1100-X, éteignez l'appareil, puis maintenez le bouton de réinitialisation enfoncé pendant 10 secondes tout en le rallumant.

Pourquoi mon SAGEM CDP 1100-X ne s'allume pas ?

Vérifiez que l'appareil est correctement branché sur une prise fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de remplacer le câble d'alimentation.

Comment mettre à jour le firmware du SAGEM CDP 1100-X ?

Connectez l'appareil à votre ordinateur via USB, téléchargez la dernière version du firmware depuis le site officiel de SAGEM et suivez les instructions d'installation.

Mon SAGEM CDP 1100-X ne détecte pas le réseau, que faire ?

Assurez-vous que le réseau est opérationnel et que les paramètres de connexion de votre appareil sont corrects. Essayez de redémarrer l'appareil et le routeur.

Comment résoudre les problèmes de connectivité Wi-Fi avec le SAGEM CDP 1100-X ?

Vérifiez la distance entre l'appareil et le routeur, assurez-vous qu'aucun obstacle n'interfère avec le signal, et redémarrez les deux appareils.

Que faire si le SAGEM CDP 1100-X surchauffe ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué. Éteignez-le et laissez-le refroidir avant de le rallumer.

Comment configurer les paramètres de langue sur le SAGEM CDP 1100-X ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue de votre choix dans la liste proposée.

Le son de mon SAGEM CDP 1100-X est très faible, que faire ?

Vérifiez le volume de l'appareil ainsi que celui de votre source audio. Assurez-vous également que les haut-parleurs sont correctement connectés.

Puis-je utiliser le SAGEM CDP 1100-X avec d'autres appareils ?

Oui, le SAGEM CDP 1100-X est compatible avec plusieurs appareils. Assurez-vous que les connexions sont correctes et que les appareils sont compatibles.

Comment contacter le service client pour le SAGEM CDP 1100-X ?

Vous pouvez contacter le service client de SAGEM via leur site officiel ou par téléphone. Consultez la section 'Contact' pour plus d'informations.

MODE D'EMPLOI CDP 1100-X SAGEM

Notice d'Utilisation 2

Precautions 2

Introduction 4

Charactéristiques du Produit 4

Aperçu de l'Emballage 5

Apercu du Produit 6

Unité Principale 6

Panneau de Contrôle 7

Ports de Connexion 7

Télécommande sans fil à fonctions complètes 8

Installation 9

Connector le Projecteur 9

Allumer/Eteindre le Projecteur 10

Allumer le Projecteur 10

Eteindre le Projecteur 11

Témoin d'Avertissement 11

Régler l'Image Projetée 12

Régler la Hauteur du Projecteur 12

Régler le Zoom/Mise au point du Projecteur 13

Régler la Taille de l'Image Projetée 13

Contrôles Utilisateur 14

Panneau de Contrôle & Télecommande 14

Menu d'Affichage à l'Ecran 16

Utilisation 16

Langue 17

Toutes Images 18

Image Ordina. 20

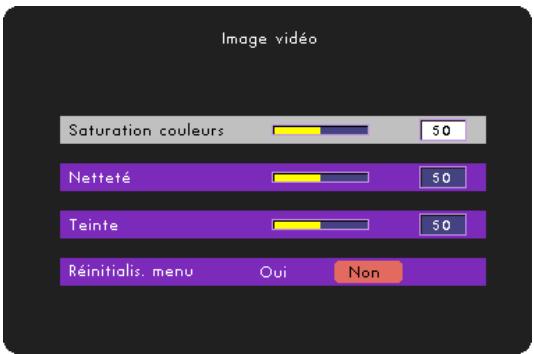

Image Video 21

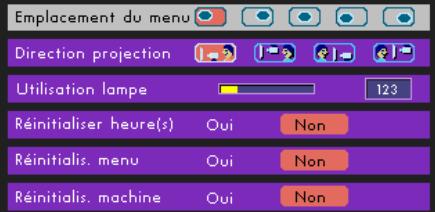

Gestion 22

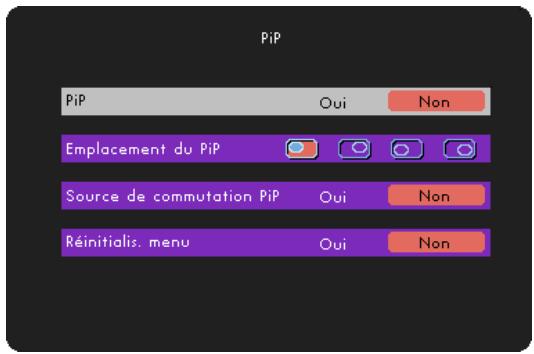

PIP : Image en Image 24

Appendices 25

Dépannage 25

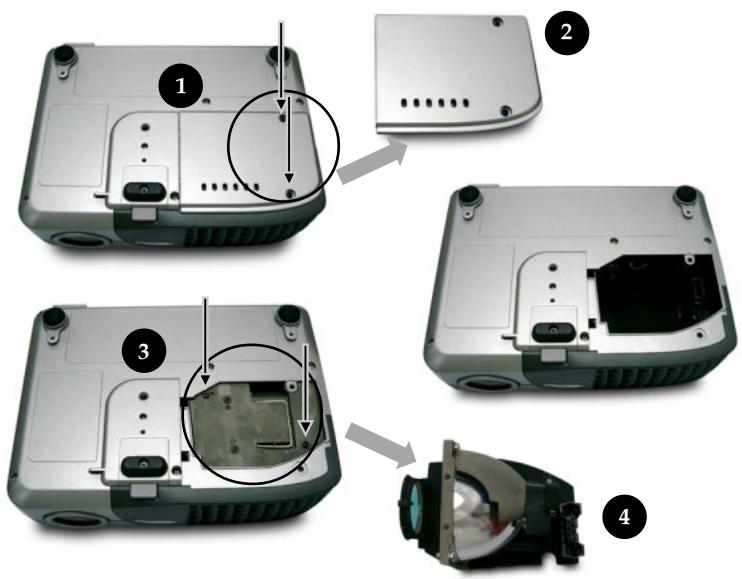

Remplacer la lampe 28

Spécifications 29

Mode Compatible 30

Notice d'Utilisation

Précautions

Suivez les avertissements, précautions et entretiens, tels qu'ils sont recommends dans ce guide utiliser, afin de prolonger la durée de vie de votre matériel.

Avertissement- Ne regardez pas dans l'objet. La lumière éblouissante pourrait vous blesser les yeux.
Avertissement- Afin de diminuer le risque d'incendie ou d'électrocution, n'expose pas le produit à la pluie ou à l'humidité.
Avertissement- N'ouvre pas et ne demontez pas le produit à cause des risques d'électrocution.
Avertissement- Quand vous remplacez la lampe, laissez refroidir l'appareil, et suivez les instructions pour le remplacement.
Avertissement- Ce produit détectera lui-même la durée de vie de la lampe. Pensez à replacer la lampe quand les messages d'avertissements apparaisent.
Avertissement- Réinitialisez la fonction "Réinitialiser heures(s)" dans le menu "Gestion" de l'Affichage d'Ecran après avoir remplaced le module de la lampe (reportez-vous à la page 22).
Avertissement- Avant d'eteindre le produit, laissez tourner le ventilateur de refroidissement pendant quelques minutes.
Avertissement- Quand vous connectez le projecteur à l'ordinateur, commencez par allumer le projecteur.
Avertissement- Quand la lampe arrive en fin de vie, elle grillera en émettant un claquement. Si cela se produit, le projecteur ne se rallumera pas tant que le module de lampe n'aura pas été remplaced. Pour replacer la lampe, suivez les procédures enumeratedes dans "Remplacer la Lampe".

Notice d'Utilisation

A Faire:

Eteignez l'appareil avant de le nettoyer.
Utilisez un chiffon deux impregné d'un détergeant léger pour nettoyer le boitier de l'affichage.
Débranche la prise d'alimentation de la prise de courant CA si l'appareil ne doit pas etre utiliser une période prolongée.

A ne pas faire:

Boucher les fentes et ouvertures sur l'appareil, destinées à la ventilation.
Utiliser des produits de nettoyages abrasifs, des cires ou des solvants pour nettoyer l'appareil.
Utiliser l'appareil dans les conditions suivantes:

• Dans un environnement extrémement chaud, froid ou humide.
• Dans des endroits soumis à la poussière ou la saleté.
• Près de tout ustensile générant un fort champ magnétique.
• Placer face au soleil

Caracteristiques du Produit

Ce produit est un projeteur 0.7'' DLP™ à puce unique XGA. Ses caractéristiques remarquables sont énumérées ci-dessous:

XGA veritable, pixels adressables 1024 x 768
Conception compacte 0.95~kgs (2.1 lbs)
Technologie à puce unique DLP™
Compatible NTSC/NTSC4.43/PAL/PAL-M/PAL-N/SECAM et TVHD
Telecommande sans fil à fonctions complètes
Menu d'affichage d'écran multilingue convivial
Correction trapézoidale électronique avancée et image en plein écran redimensionné de haute qualité.
Panneau de contrôle convivial
Compression SXGA et redimentionnement VGA, SVGA
Lampe P-VIP replacable par l'utilisateur de 120 Watts
Compatible Mac

Aperçu de l'Emballage

Ce projeteur est livre avec tous les éléments presentés cidesous. Vérifiez que votre apparéil est complat. Contactez votre vendeur immédiatement si quelque chose manquait.

Projecteur avec cache d'objet

Cordon d'Alimentation

Cable VGA

Cable S-Video

Cable Video Composite

Guide Utilisateur

Mallette de Transport

Télécommande

Batterie

Mise en Route Rapide

Carte de Garantie

Introduction

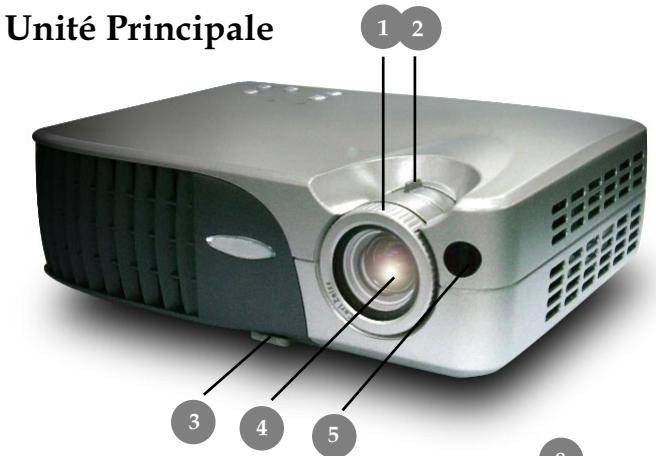

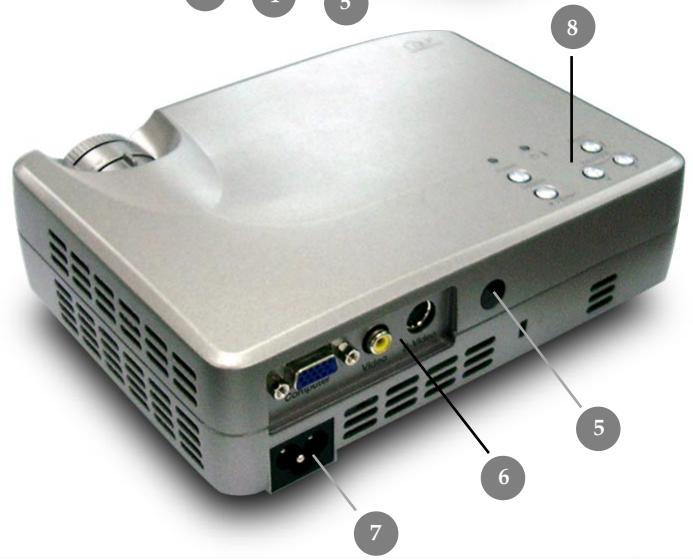

Aperçu du Produit

1. Bague de Mise au Point
2. Bague de Zoom
3. Bouton Elevateur
4. Objectif Zoom
5. Récepteur de Télecommande
6. Ports de Connexion
7. Connecteur d'Alimentation & Interrupteur d'Alimentation
8. Panneau de Contrôle

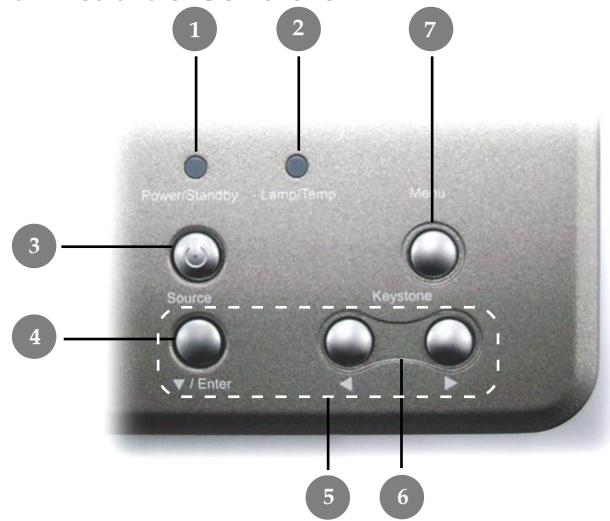

Panneau de Contrôle

1. Témoin lumineux d'Alimentation
2. Témoin d'Avertissement
3. Marche
4. Source
5. Touches de Sélection de Direction et Entrée
6. Correction Trapèze
7. Menu (Active/Désactivé)

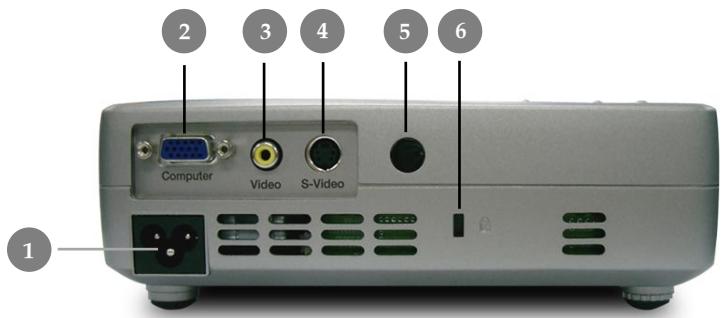

Ports de Connexion

1. Connecteur d'Alimentation
   2 Connecteur video signal analogue PC/TVHD/Composant
2. Connecteur d'entrée de Video Composite
3. Connecteur d'entrée de S-Video
4. Récepteur de Telecommande
5. Trou de Verrouillage Kensington™

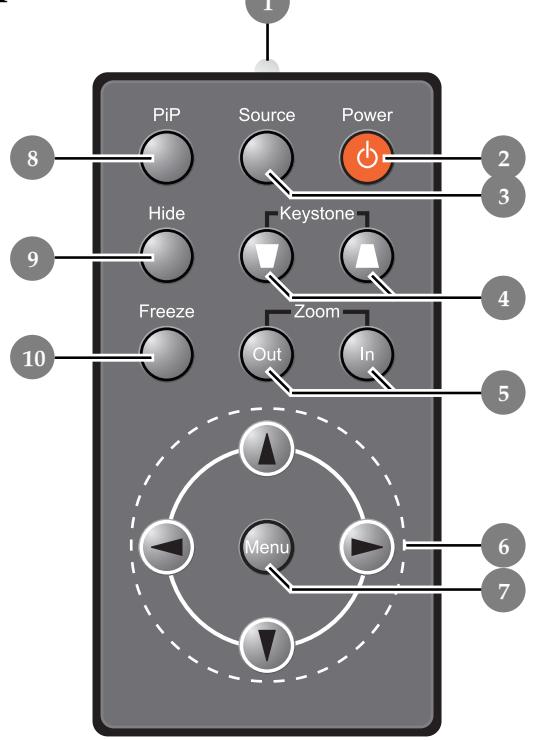

Télécommande sans fil à fonctions complètes

1. Témoin Lumineux de Transmission
2. Marche
3. Source
4. Correction Trapèze
5. Zoom Arriere / Zoom Avant
6. Touches de selection dans Quatre Directions
7. Menu (Activé/Désactivé)
8. PIP (Image en Image)
9. Masquer
10. Figer

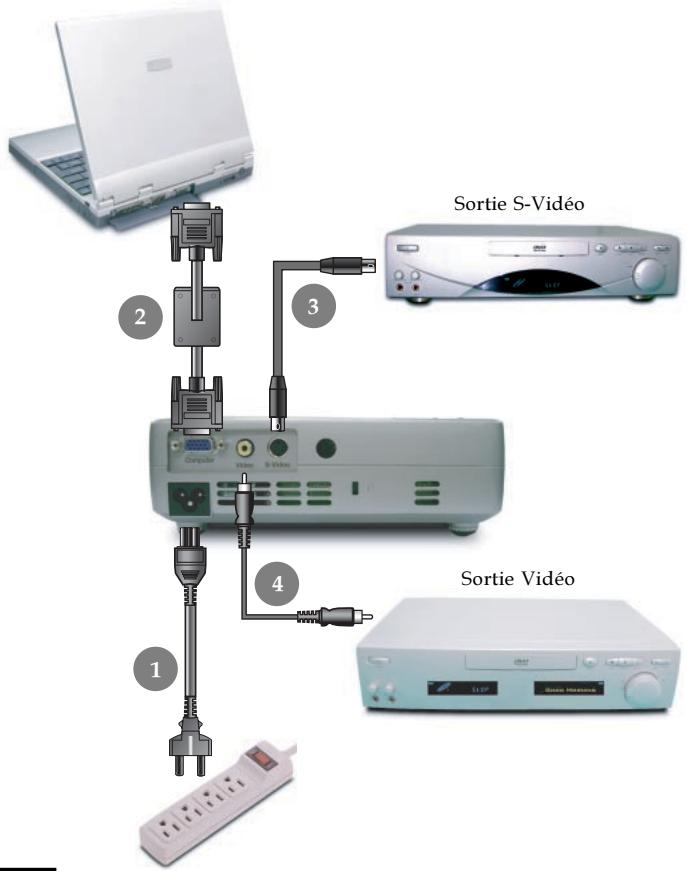

Connector le Projecteur

1. Cordon d'Alimentation
2. Cable VGA
3. CableS-Video
4. Câble Video Composite

Pour vous assurer que le projecteur fonctionne correctement avec votre ordinateur, veuillez configurer le mode d'affichage de votre carte graphique pour ajuster sa résolution sur une valeur inférieure ou égale à 1024 X 768. Assurez-vous que la synchronisation du mode d'affichage est compatible avec le projecteur. Reportez-vous à la section "Modes Compatible" page 30.

Allumer/Eteindre le Projecteur

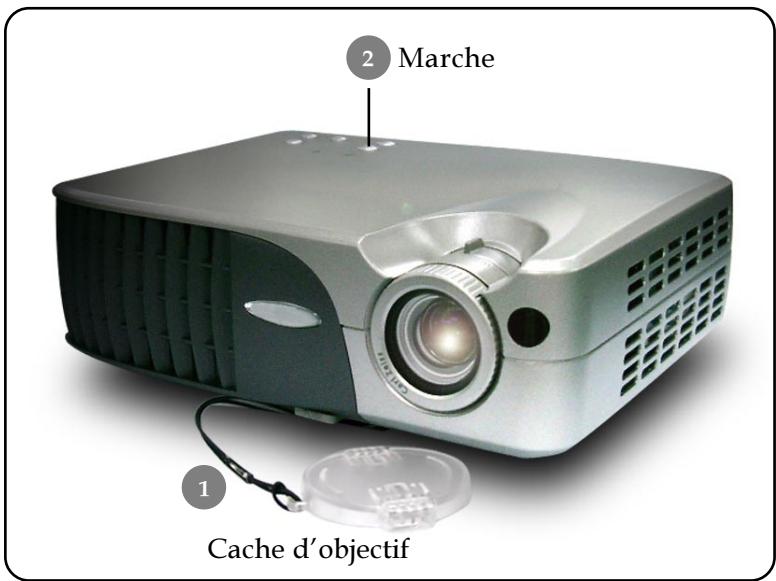

Allumer le Projecteur

1. Retirer le cache de l'objet.
2. Assurez you que le cordon d'alimentation et le cable de signal soit correctement connectés.
3. Allumez la lampe en appuyant sur le bouton "Marche"itué sur le Panneau de Contrôle.2

L'écran de démarrage s'affichera pendant 20 secondes et le témoin d'Alimentation/Veille clignotera en vert.
Quand l'écran de démarrage disparait, le témoin d'Alimentation/Veille s'allumera en vert.

1. Allumez votre source (ordinateur, notebook, lecteur video, etc.).Le projecteur détectera automatiquement votre source.

Si l'écran affiche "Pas de Signal", assurez-vous que les cables de signal sont connectés correctement.
Si vous connectez plusieurs sources en même temps, utilisez le bouton "Source" sur la Telecommande ou sur le Panneau de Contrôle pour permuter.

Commencez par allumer le projecteur, puis l'ordinateur.

Eteindre le Projecteur

1. Appuyez sur le bouton "Marche" pour éteindre la lampe du projecteur.
2. ÀpRES avoir appuyé sur le bouton "Marche", vous verrez apparaitre un message "Eteindre la lampe?" sur l'affichage d'écran. Appuyez sur le bouton "Marche" à nouveau pour confirmer. Sinon le message disparaître au bout de 5 secondes.
3. Le témoin d'Alimentation/Veille clignote en orange pendant environ 40 secondes. Le projecteur s'éteindra automatiquement.

Si vous voulez allumer le projecteur, vous doivent appuyer sur le bouton "Marche" dans les 40 secondes qui suivent le début du clignotement de l'indicateur.

1. Debranchez le cordon d'alimentation depuis la prise secteur et le projecteur.
2. N'allumez pas le projecteur immédiatement après l'avoir étéint.

Témoin d'Avertissement

Quand le témoin d'avertissement s'allume en rouge, cela indique que le projecteur a surchauffé. Le projecteur s'éteindra automatiquement.
Quand le témoin d'ajretissement clignote en rouge (par intervals de 0.5 seconde), cela indique que la lampe a un problème, éteignez le projecteur et débranchez le cordon d'alimentation de la prise de courant, et contactez votre vendeur ou notre centre de réparation.
Quand le témoin d'ajretissement clignote en rouge (par intervalles d'une seconde), cela indique un problème interne, arrêtez d'utiliser le projecteur et débranchez le cordon d'alimentation de la prise de courant, et contactez votre vendeur ou notre centre de réparation.
Quand le témoin d'ajretissement clignote en orange, cela indique que le refroidissement rapide est en cours. Cela n'a rien d'anormal, et vous pouvez continuer à utiliser le projecteur pour votre presentation.

Régler l'Image Projetée

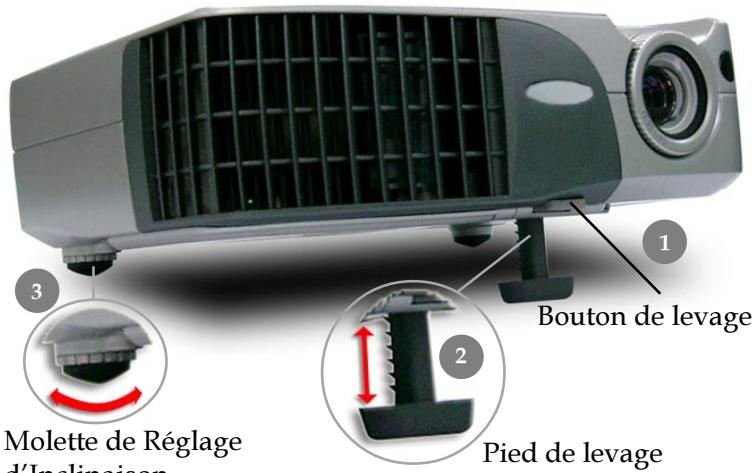

Régler la Hauteur du Projecteur

Le projecteur est équipé d'un pied de levage pour ajuster la hauteur du projeteur.

Pour élever le projecteur :

1. Appuyez sur le bouton de levage ①.
2. Elevez le projecteur de l'angle d'affichage désiré ②, puis relâchéz le bouton pour verrouiller le pied de levage dans sa position.
3. Utilisez ③ pour régler avec précision l'angle d'affichage. Pour abaiser le projecteur :
4. Appuyez sur le bouton de levage.
5. Abaissez le projecteur, puis relâchéz le bouton pour verrouiller le pied de levage en position.
6. Utilisez ③ pour régler avec précision l'angle d'affichage.

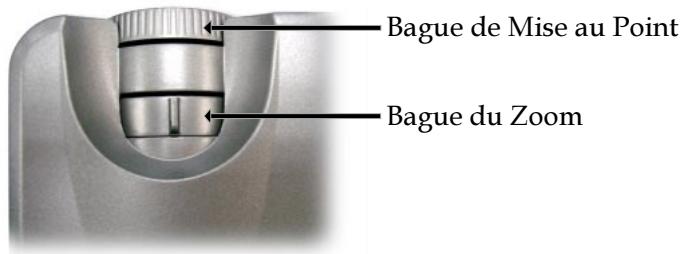

Régler le Zoom/Mise au point du Projecteur

Vous pouvez régler la bague du zoom pour agrandirRéduire. Pour faire la mise au point de l'image, tournez la bague de mise au point jusqu'à ce que l'image soit nette. Le projecteur fera la mise au point à une distance allant de 1.2m à 10.0m (3.94 pieds à 32.81 pieds).

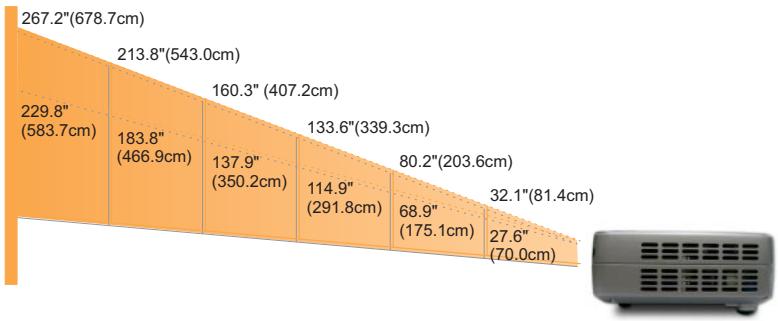

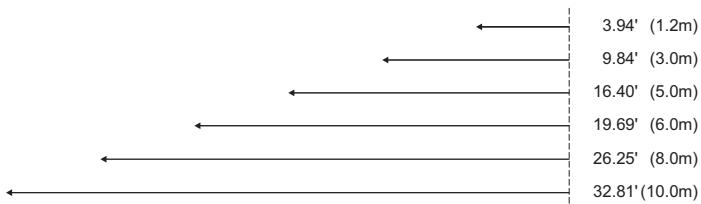

Régler la Taille de l'Image Projetée

Ce schéma est seulement destiné à servir de référence à l'utilisateur.

Contrôles Utilisateur

Panneau de Contrôle & Télecommande

Vous avez deux façons de contrôle les fonctions: Télecommande et Panneau de Contrôle.

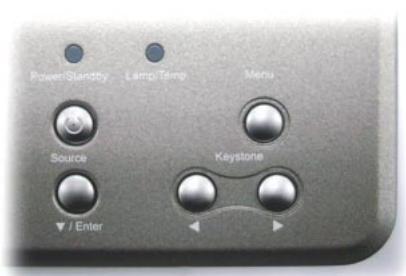

Panneau de Contrôle

Télécommande

Utiliser le Panneau de Contrôle

Marche

Reportez-vous à la section "Allumer/Eteindre le Projecteur" page 10~11.

Source

Appuyez sur "Source" pourCHOISIR les sources RVB, Composant-p, Composant-i, S-Video, Video Composite et HDTV.

Menu

Appuyez sur "Menu" pour ouvrir les menus d'affichage d'écran (OSD). Pour quitter l'OSD, appuyez à nouveau sur le bouton "Menu".

Trapèze

Corrige la distorsion de l'image dûè à l'inclinaison du projecteur. (±16 dégrès)

Touches de Sélection de Direction

Utilisez pour sélectionner les éléments ou utilisez pour procéder aux réglages de votre sélection.

Entree

Confirmez votre sélectiond'éléments.

Contrôles Utilisateur

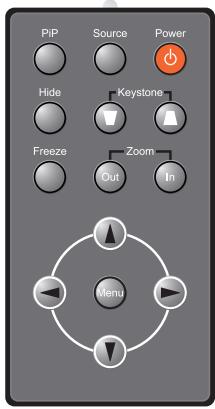

Utiliser la Telecommande

Marche

Reportez-vous à la section "Allumer/Eteindre le Projecteur" page 10~11.

Source

Appuyez sur "Source" pourCHOISIR les sources RVB, Composant-p, Composant-i, S-Video, Video Composite et HDTV.

PiP

Affiche le menu "PiP" sur l'Affichage d'Ecran (OSD).

Trapèze /

Corrige la distorsion de l'image dues à l'inclinaison du projecteur. (±16 degrés)

Masquer

Appuyez sur le bouton "Masquer" pour masquer l'image, appuyez à nouveau pour reprendre l'affichage de l'image.

Zoom Avant /Zoom Arrière

Appuyez sur le bouton "Avant" de la fonction zoom pour agrandir une image de l'écran de projection.

Appuyez sur le bouton "Arrière" de la fonction zoom pour réduire l'image zoomée.

Figer

Appuyez sur le bouton "Figer" pour faire un arrêt sur l'image à l'écran.

Touches de Sélection Quatre Directions

Utilisez tpour selectionner les éléments ou pour réaliser des réglages pour votre sélection.

Menu

Appuyez sur "Menu" pour ouvrir les menus d'affichage d'écran (OSD). Pour quitter l'OSD, appuyez à nouveau sur le bouton "Menu".

Contrôles Utilisateur

Menu d'Affichage à l'Ecran

Le projecteur possède des menus d'Affichage à l'Ecran (OSD) multilingue vous permettant de régler l'image et de réaliser une grande variété de paramétrages. Le projecteur détectera automatiquement la source.

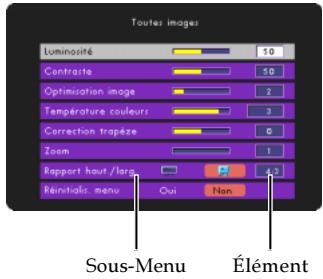

Utilisation

1. Pour ouvrir le menu OSD, appuyez sur le bouton "Menu" sur la Telecommande ou sur le Panneau de Contrôle.
2. Quand l'OSD est affché, appuyez sur la touche ou pour selectionner les éléments principaux.

Lors de la sélection sur une page particulière, appuyez sur la touche "Enter / Ⓞ" (Entrée/ Ⓞ) pour entrer dans le sous-menu.

1. Appuyez sur la touche ou pour sélectionner l'élement désiré et ajustez le paramétrage avec la touche ou .
2. Sélectionnez l'élement à ajuster suivant dans le sous-menu et réglez comme déscrit dans la partie 3. ci-dessus.
3. Appuyez sur le bouton "Menu" pour confirmer, et l'écran reviendra au menu principal directement.
4. Pour quitter l'OSD, appuyez à nouveau sur le bouton "Menu". Le menu OSD se fermera et le projecteur enregistrera automatiquement les nouveaux paramètres.

Menu Principal

Contrôles Utilisateur

Mode Ordinateur / Video

Longue

English

Deutsch

François

Italiano

Espanol

Portugues

日本語

中文繁體

中文简体

Appuyez sur le bouton du menu pour achiever votre的选择。

Langue

Langue

Vou puez afficher le menu OSD multilingue. Utilizez la touche

pour sélectionner votre langue préféérée.

Appuyez sur le bouton "Menu" pour finaliser la sélection.

Contrôles Utilisateur

Mode Ordinateur / Video

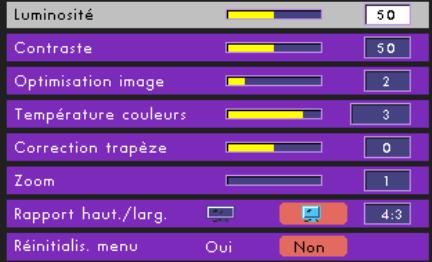

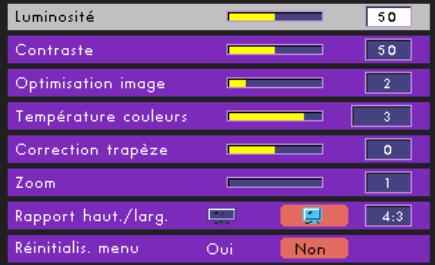

Toutes images

Toutes Images

Luminosite

Réglage de la luminosité de l'image.

Appuyez sur pour assombrir l'image.
Appuyez sur pour éclaircir l'image.

Contraste

Le contraste contrôle le degré de différence entre les parties les plus sombres et les plus claires de l'image. Le réglage du contraste modifie la quantité de noir et de blanc de l'image.

Appuyez sur pour diminuer le contraste.
Appuyez sur pour augmenter le contraste.

Optimisation Image

L'option Optimisation image peut être régée de 0 à 10. Cliquez sur la barre coulissant pour régler.

Un réglage sur 10 donne une luminosité et un contraste maximum.
Un réglage sur 0 donne une qualité de reproduction des couleurs maximale.

Température Couleurs

Régler la température de couleur. Avec une température plus elevée, l'écran parait plus froid, avec une température plus faible, l'écran parait plus chaud.

Correction Trapèze

Corrige la distorsion de l'image due à l'inclinaison de la projection. (±16 degrés)

Contrôles Utilisateur

Mode Ordinateur / Video

Toutes images

Toutes Images

Zoom

Appuyez sur pour réduire l'image zoomée.
Appuyez sur pour agrandir une image de l'écran de projection.

Rapport Haut./Larg.

Vous pouvez seLECTIONner cette fonction pour ajuster votre type de rapport d'aspect désire.

Réinitialis. Menu

Choisissez "Oui" pour rétablier les paramètres d'affichage de ce menu à leurs paramètres d'usine par défaut.

Contrôles Utilisateur

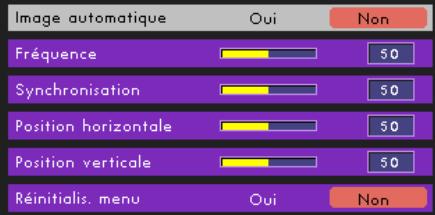

Mode Ordinateur

Image ordina.

Image Ordina.

Image Automatique

Le projecteur ajustera automatiquement la fréquence, le suivi, la position horizontale et verticale. Avec la plupart des sources de signaux, Image Automatique donne les最好的 résultats.

Fréquence

"Fréquence" sert à modifier la fréquence des données d'affichage pour qu'elle corresponde à celle de la carte graphique de votre ordinateur. Quand vous rencontres une barre scintillante verticale, utilisez cette fonction pour procéder au réglage.

Synchronisation

Choisissez l'élement "Synchronisation" pour synchroniser la temporisation de signal de l'affichage avec celui de la carte graphique. Quand vous rencontres une image instable et scintillante, utilisez cette fonction pour la corriger.

Position Horizontale

Appuyez sur pour déplacer l'image vers la gauche.
Appuyez sur pour déplacer l'image vers la droite.

Position Vertical

Appuyez sur pour déplacer l'image vers le bas.
Appuyez sur pour déplacer l'image vers le haut.

Réinitialis. Menu

Contrôles Utilisateur

Mode Video

Image Video

Saturation Couleurs

Le paramétrage de couleur ajuste une image video depuis le noir et blanc à une couleur complètement saturaé.

Appuyez sur pour diminuer la quantité de couleur dans l'image.
Appuyez sur pour augmenter la quantité de couleur dans l'image.

Netteté

Réglage de la nettedé de l'image.

Appuyez sur pour diminuier la netteté.
Appuyez sur pour augmenter la netteté.

Teinte

La teinte ajuste l'équilibre de couleur du rouge et du vert.

Appuyez sur pour augmenter la quantité de vert de l'image.
Appuyez sur pour augmenter la quantité de rouge de l'image.

Réinitialis. Menu

Choisissez "Oui" pour rétablier les paramètres d'affichage de ce menu à leurs paramètres d'usine par défaut.

Contrôles Utilisateur

Mode Ordinateur / Video

Gestion

Gestion

Emplacement du Menu

Choisissez l'emplacement du Menu sur I'écran d'affichage.

Le réglage par défaut d'usine.

Bureau-Arriere

Quand vous sélectionnez cette fonction, le projecteur inverse l'image de sorte que vous pouvez projeter l'image derrière un écran translucide.

Plafond-Avant

Quand you selectionnez cette fonction, le projecteur renverse l'image pour une projection montée au plafond.

Plafond-Arriere

Quand vous sélectionnez cette fonction, le projecteur inverse l'image et la renverse à la fois. Vous pouvez projeter à partir de derrière un écran translucide avec une projection montée au plafond.

Utilisation Lampe

Affiche le temps d'utilisation écoulé de la lampe (en heures).

Réinitialiser heures(s)

Réinitialiser le paramétrage de la lampe seulement quand la nouvelle lampe est installée.

Réinitialis. Menu

Choisissez "Oui" pour rétablier les paramètres d'affichage de ce menu à leurs paramètres d'usine par défaut.

Contrôles Utilisateur

Mode Ordinateur / Video

Gestion

Gestion

Réinitialis. Machine

Choisissez "Oui" pour rétablier les paramètres d'affichage (excepté les Heures de Lampe) sur tous les menus à leurs paramètres d'usine par défaut.

Contrôles Utilisateur

Mode Ordinateur

PIP : Image en Image

PIP

Choisissez "Oui" pour activer l'écran PIP.

Emplacement du PIP

Choisissez la position d'écran PIP sur l'écran d'affichage.

Source de Commutation PIP

L'OSD ne compe
pas un menu de PIP
sous le mode Video.

Choisissez la source d'entrée du projecteur sur l'écran PIP.

Réinitialis. Menu

Choisissez "Oui" pour rétablier les paramètres d'affichage de ce menu à leurs paramètres d'usine par défaut.

Dépannage

Si vous rencontres des problèmes lors de l'utilisation du projeteur, reportez-vous à ce qui suit. Si le problème persiste, contactez notre vendeur local ou notre service client.

Problème : Aucune image n'apparait à l'écran.

Vérifiez que tous les câbles et les cordons d'alimentation sont correctement connectés comme précrit dans la section "Installation".
Vérifiez que les broches des connecteurs ne sont pas tordues ou cassées.
Vérifiez si la lampe de projection a été correctement installée. Reportez-vous à la section "Remplacer la lampe".
Vérifiez que vous avez retire le cache de l'objet et que le projecteur est allumé.

Problème : Image partielle, qui défile ou mal affichée.

Appuyez sur la fonction "Image Automatique" dans le menu "Image Ordina." de l'Affichage d'Ecran (OSD).
Si vous utilisez un PC:

Si la résolution de votre ordinateur est supérieure à 1024 × 768 . Suivez les étapes enoncées ci-dessous pour réinitialiser la résolution.

Pour Windows 3.x:

1. Dans le Gestionnaire de Programmes de Windows, cliquez sur l'icone "Paramétrage de Windows" dans le groupe Principal.
2. Vérifiez que le paramétrage de la résolution de votre affichage est inférieure ou égale à 1024 × 768 .

Pour Windows 95, 98, 2K, XP:

1. Ouvrez l'icone "Poste de Travail", le repertoire "Panneau de Configuration", et double cliquez sur l'icone "Affichage".
2. Sélectionnéz l'onglet "Paramètres".
3. Dans la "Zone d'Ecran" vous trouvez le paramétrage de résolution. Vérifiez que le paramétrage de résolution est inférieur ou égal à la résolution 1024 × 768 .

Si le projecteur ne projette toujours pas l'image complète, vous devrez aussi changer l'affichage du monieur que vous utilisez. Reportez-vous aux étapes suivantes.

Appendices

1. Suivez les étapes 1~2 ci-dessus. Cliquez sur le bouton "Propriétés Avancées".
2. Sélectionné le bouton "Modifier" sous l'onglet "Moniteur".
3. Cliquez sur "Afficher tous les périhériques". Puis sélectionnez "Types de moniteur standard" dans la boîte "Fabricants";CHOISISSEZ LE MODE DE RÉSOLUTION dont vous avez besoin dans la boîte "Modèles".
4. Vérifiez que le paramétrage de résolution de l'affichage du moniteur est inférieur ou égal à 1024 × 768 .

Si vous utilisez un Notebook:

1. Vous doivent tout d'abord réaliser les étapes de paramétrage de résolution de l'ordinateur, décrites ci-dessus.
2. Permuter l'affichage du Notebook sur le mode "affichage externe seulement" ou "TRC seulement".

Si vous rencontres des difficultés pour changer de résolution ou que votre moniteur se fige, redémarrez tout l'équipement et le projecteur.

Problème : L'écran du Notebook ou du PowerBook n'affiche pas votre presentation.

Si vous utilisez un Notebook:

Certains Notebook peuvent désactiver leur propre écran quand un second périphérique d'affichage est utilisé. Chacun d'eux a sa propre façon d'être réactivé. Reportez-vous à la documentation de l'ordinaire pour les informations détaillées.

Si vous utilisez un Apple PowerBook:

Dans les Panneaux de Contrôle, ouvrez Affichage PowerBook pour selectionner Miroir Video "Active".

Problème : L'image est instable ou scintillante

Utilisez "Synchronisation" pour la corriger.
Changez le paramétrage de couleur du moniteur à partir de votre ordinateur.

Problème: L'image présente des barres verticales scintillantes

Utilisez "Fréquence" pour procéder au réglage.
Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour le rendre compatible avec le produit.

Problème : La mise au point de l'image n'est pas bonne

Ajustez la Bague de Mise au Point sur l'objet du projecteur.
Assurez-vous que l'écran de projection se situe dans la plage de distance requise de 1.2m (3.94ft.)~10.00m (32.81ft.) du projecteur.

Problème : L'écran est étiré quand vous affichez des DVD 16:9.

Le projecteur détectera lui-même automatiquement les DVD 16:9 et ajustera le rapport d'aspect par numérisation de l'écran entier avec le paramétrage par défaut de 4:3.

Si le projecteur est toujours étiré, vous aurez aussi besoin de régler le rapport d'aspect en vous reportant à ce qui suit:

Sélectionnez le type de rapport d'aspect de 4:3 sur votre lecteur DVD si vous lisez des DVD 16:9.
Si vous n'arrivez pas à sélectionner le type de rapport d'aspect de 4:3 sur votre lecteur DVD, veuillez sélectionner la fonction d'Affichage à l'Ecran (OSD) de 4:3 du projecteur pour votre affichage.

Problème : L'Image est inversée.

Pour selectionner "Gestion" dans l'OSD et ajuster la direction projection.

Problème : La lampe grille et émet un claquement

Quand la lampe atteint sa fin de vie, elle grillera et émettra un claquement fort. Si cela se produit, le projecteur ne se remettra pas en route tant que le module de la lampe n'aura pas été replacé. Pour replacer la lampe, suivez les procédures dans la section "Remplacer la Lampe".

Appendices

Avertissement: Le compartment de lampe est chaud! Laissez-le refroidir avant de changer la lampe!

Remplacer la lampe

Le projecteur détectera lui-même la durée de vie de la lampe. Il vous affichera un message d'advertissement "La lampe a été utilisesee pendant plus de 1400 heures. Il serait préferable d'en acheter une de rechange." Quand vous voyage ce message, contactez votre vendeur local ou le centre de réparation pour faire changer la lampe dés que possible.

Vérifiez que le projeteur a refroidi pendant au moins 30 minutes avant de changer la lampe.

Avertissement: Pour diminuer le risque de blessure corporelle, ne faites pas tomber le module de lampe et ne touche pas l'ampoule. L'ampoule peut se briser et causer des blessures si vous la faites tomber.

Procedure de Remplacement de Lampe:

1. Eteignez le projecteur en appuyant sur le bouton Marche.
2. Laissez refroidir le projecteur pendant au moins 30 minutes.
3. Debranchez le cordon d'alimentation.
4. Utilisez un tournevis pour retarder les vis du cache. ①
5. Retirez le cache.2
6. Retirez les 2 vis du module de lampe.
7. Retirez le module de lampe. 4

Pour remplaçer le module de lampe, suivez les étapes précédentes en sens inverse.

Specifications

Modulateur de Lumière

Lampe

Nombre de Pixels

Couleurs Affichables

Objectif de Projection

Taille d'Ecran de Projection

Distance de Projection

Compatibilité Video

Frequence H.

Frequence V.

Alimentation

Connecteur E/S

Poids

Dimensions (L× H× P)

Environnement

Consignes de Sécurité

• Technologie DLPTM à Puce Unique

• Lampe P-VIP 120W Remplaçable par l'Utilisateur

• 1024 pixels(H) X 768 lignes(V)

• 16.7M de couleurs

• F/2.8~3.1 f=25.8~30.0mm avec 1.16x zoom

• 27.6^ 267.2^ (70.0cm~678.7cm) Diagonal

• 1.2m 10.00m (3.94~32.81 piesds)

• Compatible NTSC/NTSC 4.43/PAL/PAL-M/ PAL-N/SECAM et TVHD

• Capacité Video Composite & S-Video

• Balayage horizontal 15kHz 100kHz

• Rafaîchissement vertical 43Hz~120Hz

• Entée CA Universelle 100~240V; Fréquence d'Entée 50-60Hz

• Alimentation: Socket d'entrée d'alimentation CA

• Entree Ordinateur:

Un D-Sub à 15 broches pour un analogue/ composant et HDTV.

• Entre Video:

Une entree RCA video Composite

Une entree S-Video

• 0.95 kgs (2.1 lbs.)

• 198 × 148 × 57 ~mm (7.8x5.9x2.2 pouces)

• Température de Fonctionnement: 41^ 95^ ( 5^ 35^ ) Humidité: 80% maximum

• Température de Stockage:

-4^ 140^ (-20^ 60^) Humidite: 80% maximum

• FCC Class B,CE Class B,VCCI-II,UL,cUL,TUV-GS, CCC,PSE,IRAM,C-Tick,MIC,ICES

Mode Compatible

Mode	Résolution	(Analogue)
		Fréquence V. (Hz)	Fréquence H. (kHz)
VESA VGA	640 X 350	70	31.5
VESA VGA	640 X 350	85	37.9
VESA VGA	640 X 400	85	37.9
VESA VGA	640 X 480	60	31.5
VESA VGA	640 X 480	72	37.9
VESA VGA	640 X 480	75	37.5
VESA VGA	640 X 480	85	43.3
VESA VGA	720 X 400	70	31.5
VESA VGA	720 X 400	85	37.9
SVGA	800 X 600	56	35.2
SVGA	800 X 600	60	37.9
SVGA	800 X 600	72	48.1
SVGA	800 X 600	75	46.9
SVGA	800 X 600	85	53.7
VESA XGA	1024 X 768	43.4	35.5
VESA XGA	1024 X 768	60	48.4
VESA XGA	1024 X 768	70	56.5
VESA XGA	1024 X 768	75	60.0
VESA XGA	1024 X 768	85	68.7
* VESA SXGA	1152 X 864	70	63.8
* VESA SXGA	1152 X 864	75	67.5
* VESA SXGA	1152 X 864	85	77.1
* VESA SXGA	1280 X 960	60	60
* VESA SXGA	1280 X 960	75	75
* VESA SXGA	1280 X 1024	43	46.4
* VESA SXGA	1280 X 1024	60	63.98
* VESA SXGA	1280 X 1024	75	79.98
MAC 16"	832 X 624	74.55	49.725
MAC 19"	1024 X 768	75	60.24
* MAC	1152 X 870	75.06	68.68
MAC G4	640 X 480	60	31.35
MAC G4	640 X 480	120	68.03
MAC G4	1024 X 768	120	97.09
I MAC DV	640 X 480	117	60
I MAC DV	800 X 600	95	60
I MAC DV	1024 X 768	75	60
*I MAC DV	1152 X 870	75	68.49
*I MAC DV	1280X 960	75	75

Remarque:"*" compression d'imag par ordinateur.
