MODE D'EMPLOI MP 220-X SAGEM

© 2002 SAGEM SA. Tous droits réservés

Ce document est la propriété de SAGEM SA.

Toute reproduction sans la permission écrite de SAGEM SA est strictement interdite.

Les informations containues dans ce document peuvent etre modifiées sans avertissement préalable.

Les marques citées dans ce livre d'utilisation : le logo SAGEM et SAGEM sont des marques déposées de SAGEM SA ; Apple, Macintosh et PowerBook sont des marques déposées de Apple Computer, Inc. ; Microsoft, Windows sont des marques déposées de Microsoft Corporation ; le logo DLP (Digital Light Processing), Texas Instruments sont des marques déposées de Texas Instruments Corporation.

D'autres marques et appellations commerciales peuvent etre citées dans ce document.

SAGEM SA dément tout intérêt de propriété dans les marques et appellations commerciales autres que les siennes propres.

Table des Matieres

Précautions d'Emploi

□-Définitions 2
- Consignes de sécurité 2
-Precautions 3

Introduction

• • Caracteristiques du Produit 4
    □-Vue d'Ensemble 5

• -Vue d'Ensemble du Produit 6

-Unité Principale 6
- -Panneau de Contrôle 7
-Ports de Connexion 7
- -Télécommande avec fonction souris & pointeur laser 8
L-□- Avertissements concernant le pointeur laser 8

Installation

• Connecter le Video-Projecteur 9
• • Allumer/Eteindre le Video-Projecteur 10
    ---Allumer le Video-Projecteur 10
    L- Eteindre le Video-Projecteur 11
• • Réglage de l'Image Projetée 12
    --Réglage de la Hauteur du Video-Projecteur 12
• -Réglage de la Mise au Point du Video-Projecteur (Zoom/Focus) 13
  L- Réglage de la Taille de l'Image 13

Contrôles Utilisateur

• Panneau de Contrôle & Télecommande 14
• • Menu d'Affichage d'Ecran ou OSD 16

---Consignes d'Utilisation 16

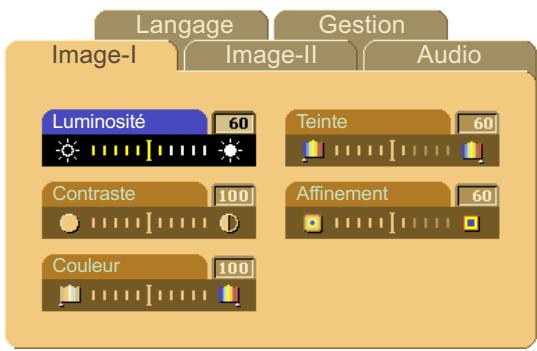

-Image-I (Mode Ordinateur) 17
--□-Image-I (Mode Video) 18

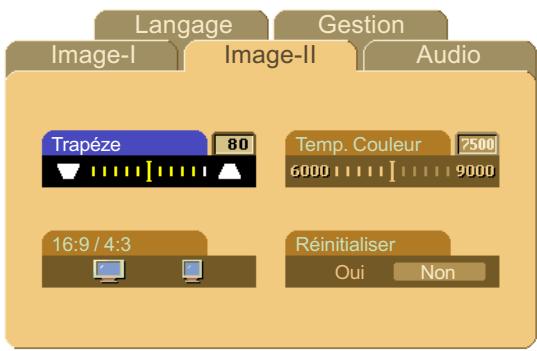

--□- Image-II (Mode Ordinateur) 19
-Image-II (Mode Video) 20

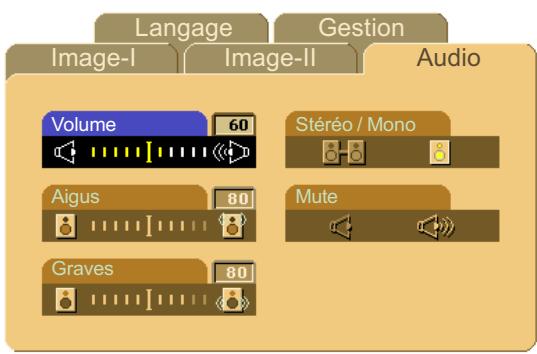

Audio 21

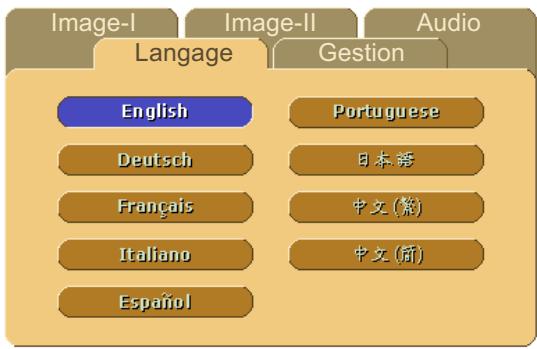

--□-Langue 21

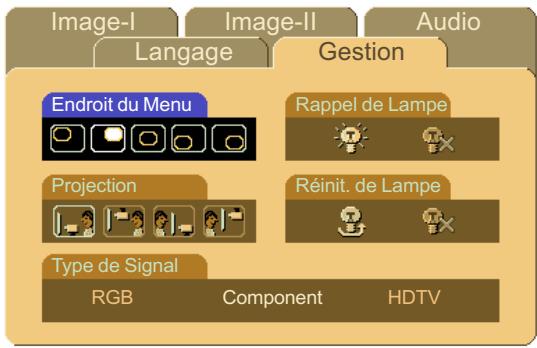

L-□-Gestion 22

Annexes

□-Dépannage 23

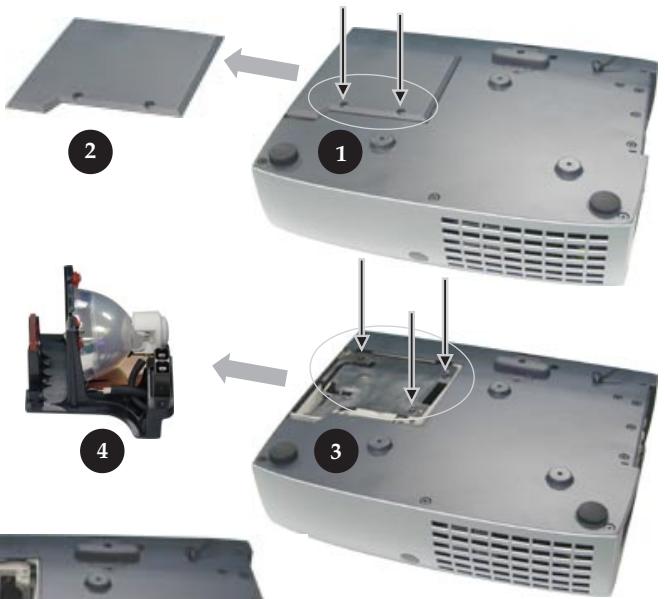

-Remplacer la Lampe 25
- Specifications 26
- Modes Compatibility 27

Précaution d'Emploi

Définitions

Attention- Risque de danger. Avertissement concernant la sécurité de l'utilisateur et de l'appareil.

Attention- Avertissement sur le risque de chocs électriques.

Attention- Signalement de surface chaude.

Attention- Avertissement sur le risque d'explosion de la lampe..

Consignes de sécurité

! Attention	!	Le videoo-projecteur met en oeuvre de haute tensions. Vous ne devez jamais accéder à l'intérieur de l'appareil (autre que pour le changement de lampe). Seul le personnel qualifié y est autorisé. N'ouvrez pas et ne démontez pas le produit car cela vous exposerait à des risques d'électrocution. Pour diminuer les risques d'accordance ou d'électrocution, n'exposez pas ce produit à la pluie ou à l'humidité.
! Attention	!	Ne regardez pas dans l'objectif. La lumière intense pourrait blesser vos yeux. Pour réduire le risque de blessure oculaire, ne regardez pas directement la lumière du laser de la télécommande et ne dirigez pas cette lumière sur les yeux d'autres personnes. Cette télécommande est équipée d'un laser de classe Il qui émet un rayonnement.
! Attention	!	Ce produit détectera lui-même la durée de vie de la lampe. Remplace la lampe lors l' apparition des messages d'advertissement. Quand l'ampoule du videoo-projecteur atteint la fin de sa durée de vie, elle grille et peut Produir un son fort et sec. Si cela se produit, le videoo-projecteur ne peut fonctionner jusqu'à remplacement du module lampe. Pour remplancer la lampe, suivez les étapes décrites dans la section "Remplacer la Lampe" (en page 25). Lors du remplacement de la lampe, laissez refroidir l'objet, et suivez toutes les instructions concernant le remplacement en section "Remplacer la lampe" (en page 25). Pour éviter les brûlures ou l'explosion de la lampe pendant son remplacement, veuillez éteindre le videoo-projecteur et déconnecter le cordon d'alimentation secteur. Attendre 1 heures avant d'ouvrir le cache de lampe. Veuillez suivre la procédure de remplacement de la lampe décrite dans la partie "Remplacer la Lampe" (en page 25). Après avoir placé une nouvelle lampe, veuillez réinitialiser la durée de vie de la lampe à partir du menu OSD.
! Attention	!	Avant d'etreindre le produit, laissez tourner le ventilateur de refroidissementpendant quelques minutes. Avant de branchier le videoo-projecteur à l'ordinateur vous devez allumer en premier le videoo-projecteur.
! Attention	!	Pour éviter d'endommager le videoo-projecteur, assurez-vous que le zoom de l'objet est entièrement rétracté avant de déplacer le videoo-projecteur ou de le ranger dans son étúi de transport.
! Attention	!	N'utilise que des piles appropriées et conformes aux caractéristiques du constructeur (voir section "Spécifications" en page 26). Les piles fournies ne sont pas rechargeables. Rapportez les piles défectueuses ou usagées aux endroits prévus à cet effet conformément aux réglementations en vigueur; ne les jetez enaucun cas à la poubelle!

Précautions d'Emploi

Précautions

Respectez tous les avertissements, les précautions et les consignes de maintenance recommendées dans ce livre d'utilisation pour votre sécurité et afin de prolonger la durée de vie de votre apparéil.

Vos Devez:

Débrancher l'appareil avant de le nettoyer.
Nettoyez la surface de l'appareil avec un chiffon doux légèrement mouillé. N'utilise pas de solvant, tel que l'alcool ou la benzine, qui risque d'abîmer la finition.
Déconnecter la prise d'alimentation de la prise secteur si le produit n'est pas utilisé pendant une période prolongée.

Vous ne Devez Pas:

Obstruer les fentes et ouvertures de l'appareil destinées à la ventilation.
Utiliser de nettoyants abrasifs, de cires ou de solvants pour nettoyer l'appareil.
Utiliser l'appareil dans les conditions suivantes:

• Dans un environnement extrémement chaud, froid ou humide (voir "Spcifications" page 26).
• Dans un espace très poussiêux ou sale.
• Près d'un apparéil générant un fort champ magnétique.
• Directement en contact avec les rayons du soleil.

Introduction

Caracteristiques du Produit

Ce produit est un video-projecteur à circuit XGA 0,7" DLPTM. Ses caractéristiques principales sont les suivantes :

XGA Natif, 1024 x 768 pixels adressables
Conception compacte legere de 2,9 kg
Technologie à circuit DLP™
Avec compression SXGA et redimensionnement VGA, SVGA
Lampe compacte UHP 200W replacable par l'utilisateur
Compatible Mac / NEC PC-98/ FM Towns
Compatible NTSC/NTSC4.43/PAL/PAL-M/PAL-N et HDTV
Fonction laser et souris à distance par télécommande
Connexion DVI de grande qualité pour des sources numériques et analogiques
Compatibleité pour TV à haute définition
Menu d'affichage d'écran convivial Multilingue
Correction trapézoidale électronique avancée
Pavé de commande simple à utiliser
Mallette de transport inclue

Introduction

Vued'Ensemble

Ce video-projecteur est livré avec tous les éléments presentés ci-dessous. Assurez-vous que votre apparéil est complat. Contactez immédiatement votre revendeur si l'une des pieces manquait.

Video-projecteur avec protection objectif

Cordon d'Alimentation

Câble VGA

Cable S-Video

Cable Audio "mini-jack" 2 prises RCA

Cable Video

Cable D-Sub RGB DVI

Cable Y de souris par télécommande (USB ou RS232)

Télécommande avec fonction souris et pointeur laser

Livret d'Utilisation

Notice de Mise en Route Rapide

Adaptateur Péritel 3 prises RCA

Mallette de Transport

2 piles

Introduction

Vue d'Ensemble du Produkt

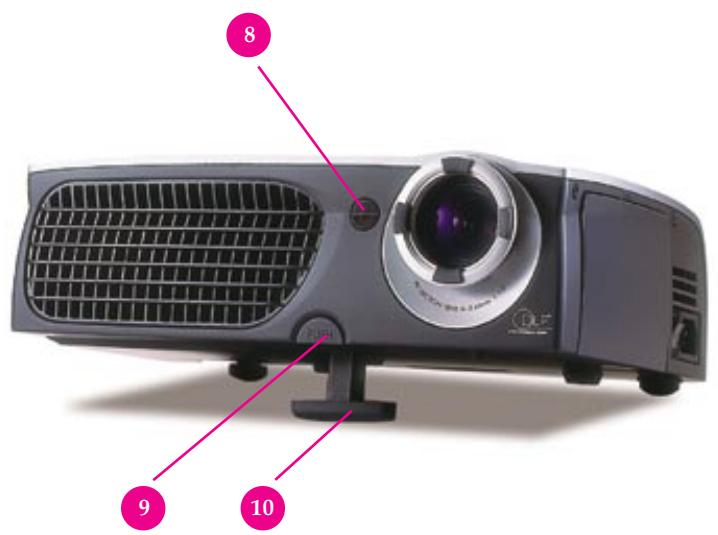

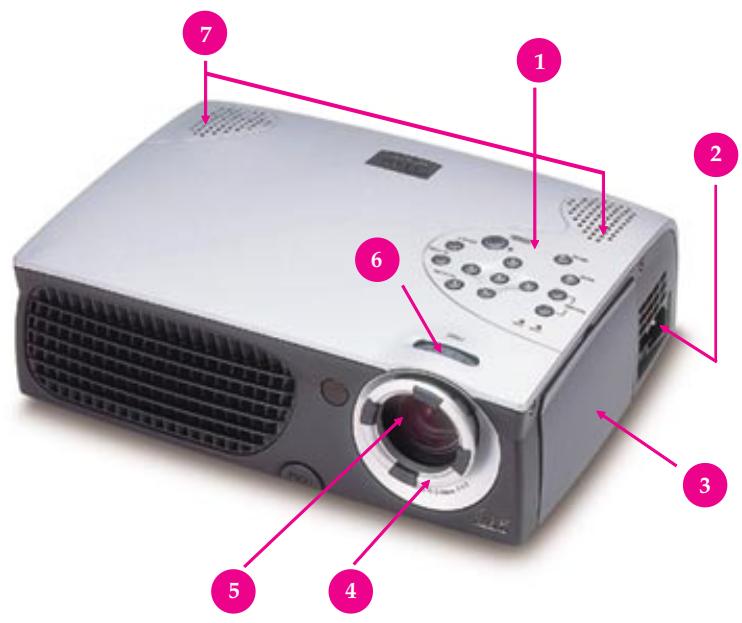

Unité Principale

1. Panneau de Contrôle
2. Connecteur d'Alimentation & Interrupteur d'Alimentation
3. Ports de Connexion
4. Bague Focus Manuel
5. Objectif
6. Bague Zoom manuel
7. Haut-parleurs
8. Récepteur de Télecommande
9. Bouton Elevateur
10. Pied Elevateur

Introduction

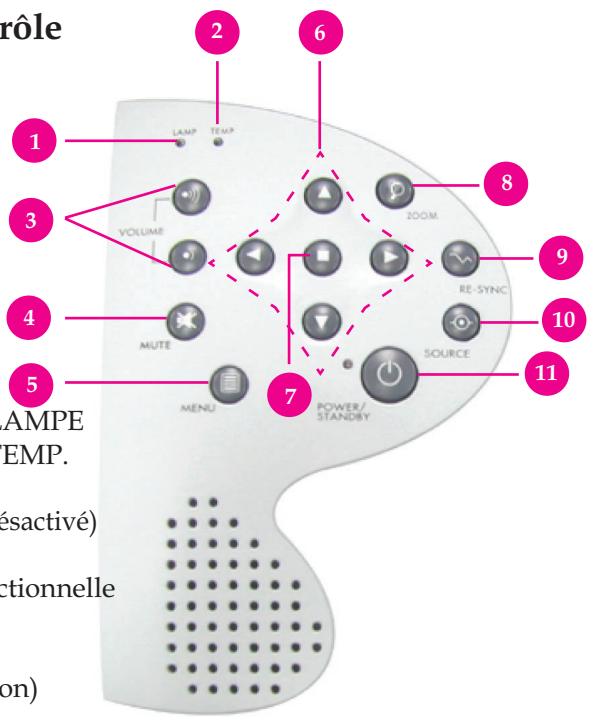

Panneau de Contrôle

1. Voyant d'avertissement LAMPE
2. Voyant d'advertissement TEMP.
3. Volume
4. Mute (Muet activé/Muet désactivé)
5. Menu (Activé/Désactivé)
6. Touches de selection directionnelle
7. Entreee
8. Zoom
9. Re-Sync (Resynchronisation)
10. Source
11. Power/Standby (Marche/Veille)

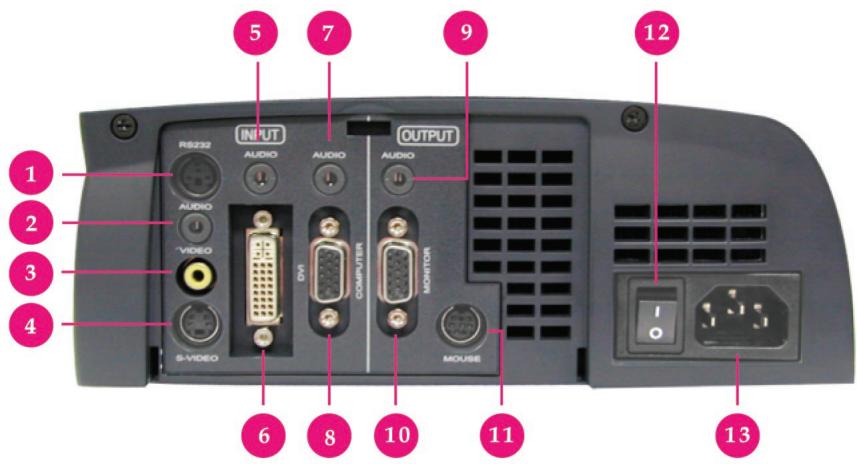

Ports de Connexion

1. Connecteur d'entrée RS232 (destiné au Service ÀpRES-Vente uniquement)
2. Connecteur d'entrée Audio pour la Video Composite
3. Connecteur d'entrée pour la Video Composite
4. Connecteur d'entrée pour la S-Viséo
5. Connecteur d'entrée audio pour le DVI
6. Connecteur d'entrée pour le DVI
7. Entrées Audio pour l'ordinateur
8. Connecteur video signal analogue PC/TVHD/Composant
9. Connecteur de Sortie Audio
10. Connecteur de Sortie Écran Moniteur
11. Connecteur d'entrée Souris par télécommande
12. Interrupteur d'Alimentation secteur
13. Connecteur d'Alimentation secteur

Introduction

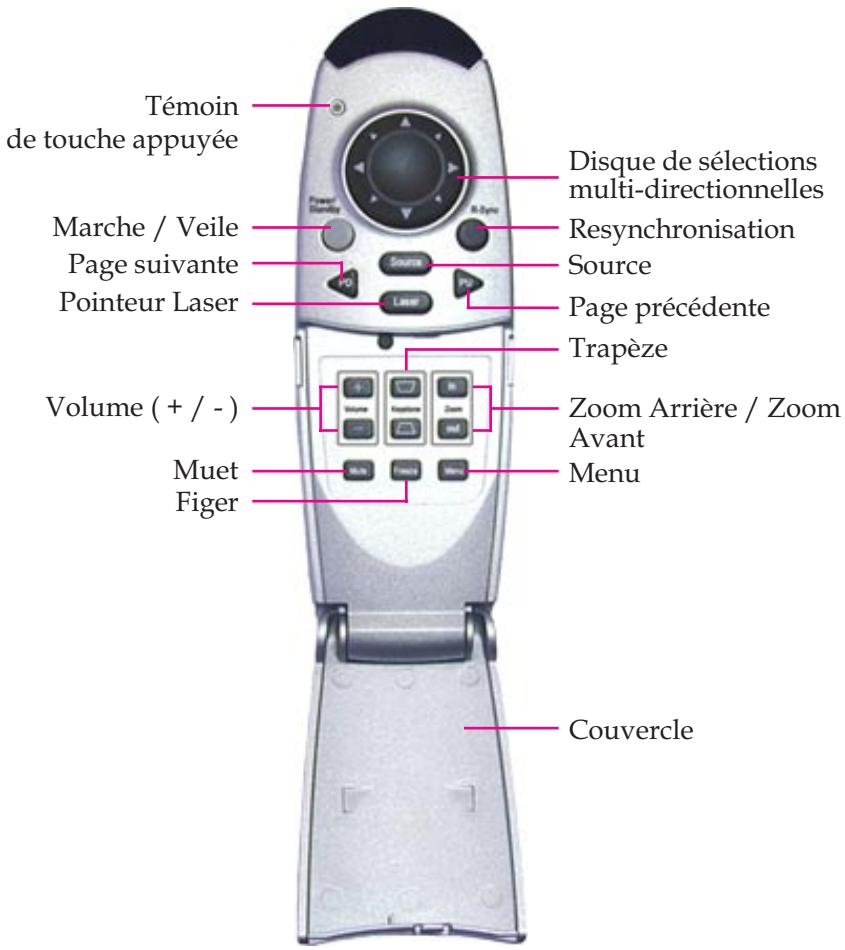

Télécommande avec fonction souris & pointeur laser

Fermer le couvercle de la
telecommande quand vous foulez
utiliser la souris par
telecommande.
N'oubliez pas de connecter le cable
Y de souris par telecommande
(USB ou RS232)

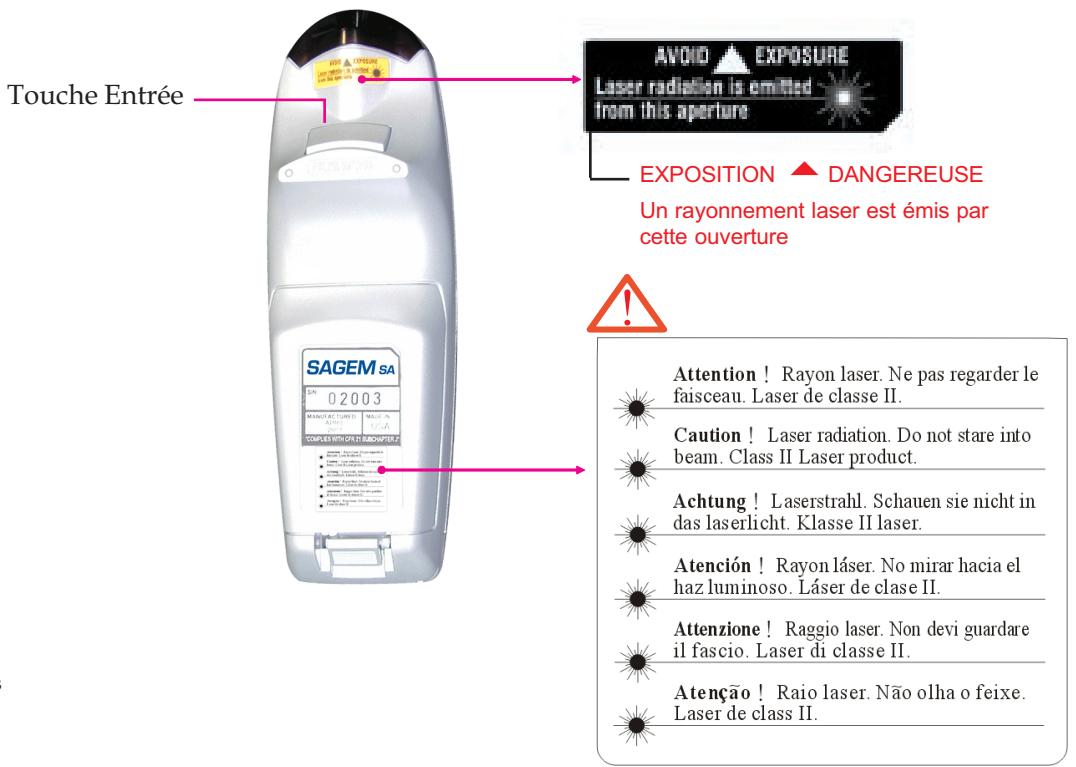

Avertissements concernant le pointeur laser

Avertissement : Pour

réduire le risque de blessure oculaire, ne regardez pas directement la lumière du laser de la télécommande et ne dirigez pas cette lumière sur les yeux d'autres personnes. Cette télécommande est équipée d'un laser de classe II qui émet un rayonnement.

Attention- N'utilisez que

des piles appropriées et conformes aux caractéristiques du constructeur (voir section "Spcifications" en page 26). Les piles fournies ne sont pas rechargeables. Rapportez les piles defectueuses ou usagées aux endroits prevus à cet effet conformément aux réglementations en vigueur; ne les jetez en aucin cas à la poubelle!

Installation

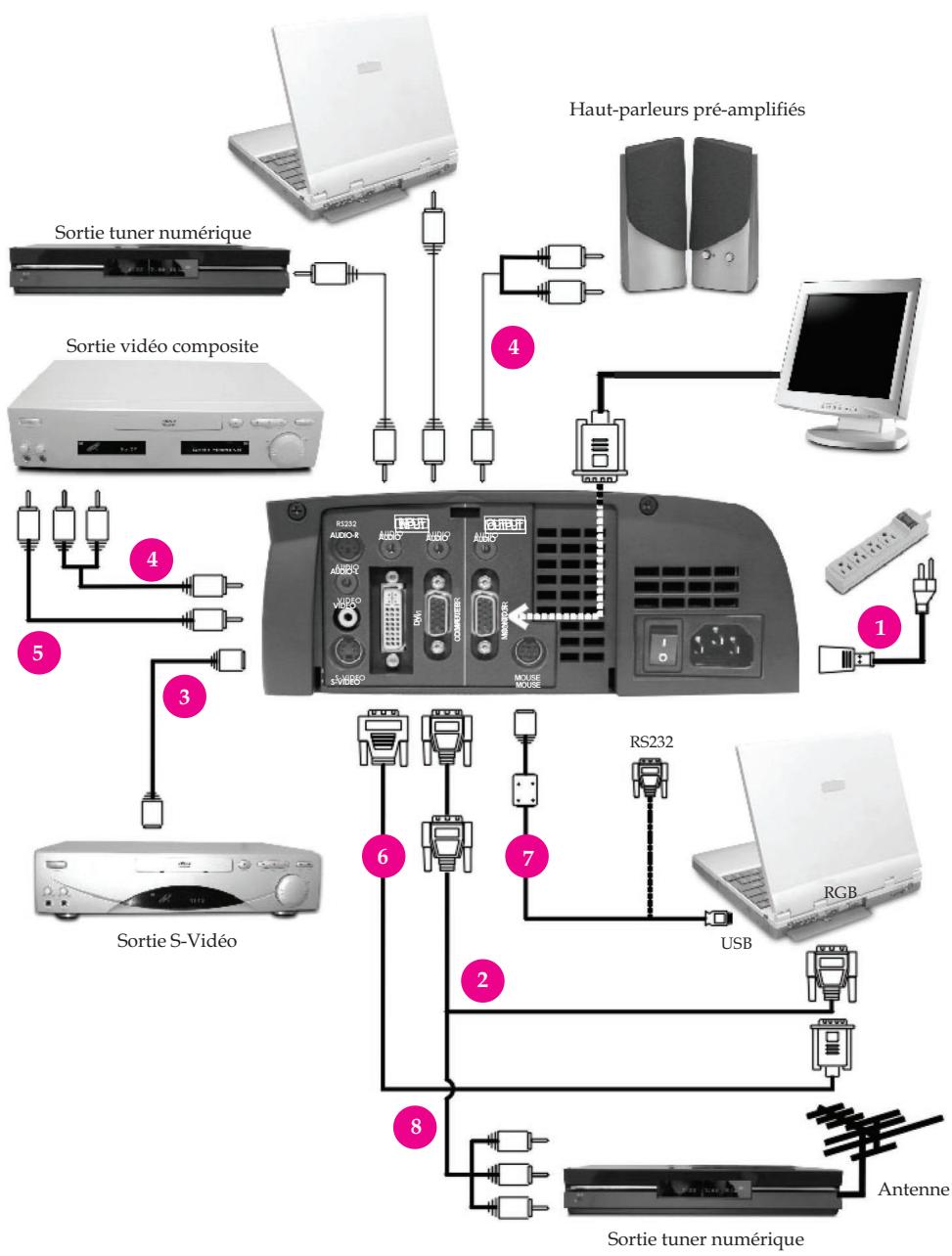

Connector le Video-Projecteur

1. Cordon d'Alimentation
2. Cable VGA
3. Câble S-Visão
4. Câble Audio "mini-Jack" 2 prises RCA
5. Câble matériel
6. Cable D-Sub RGB DVI
7. Câble Y de souris par télécommande (USB ou RS232)
8. Câble de connexion D-Sub 3 prises RCA pour HDTV/ composant (optionnel)

Pour s'assurer que l'affichage de projection fonctionne correctement avec votre ordinateur, veuilles configurer le mode d'affichage de votre carte graphique sur une résolution inférieure ou égale à 1024 X 768. Assurez vous que la synchronisation du mode d'affichage est compatible avec l'affichage de projection. Reportez vous à la section "Modes Compatibility" à la page 27.
HDTV: Televison Haute Definition.
Adaptateur péritel 3 prises RCA : cet adaptateur sert à connecter (par prise péritel) votre télévisueur, votre lecteur DVD, ou votre magnétoscope au videoprojecteur (par ses prises RCA : 1 video et 2 audio).

Installation

Allumer/Eteindre le Video-Projecteur

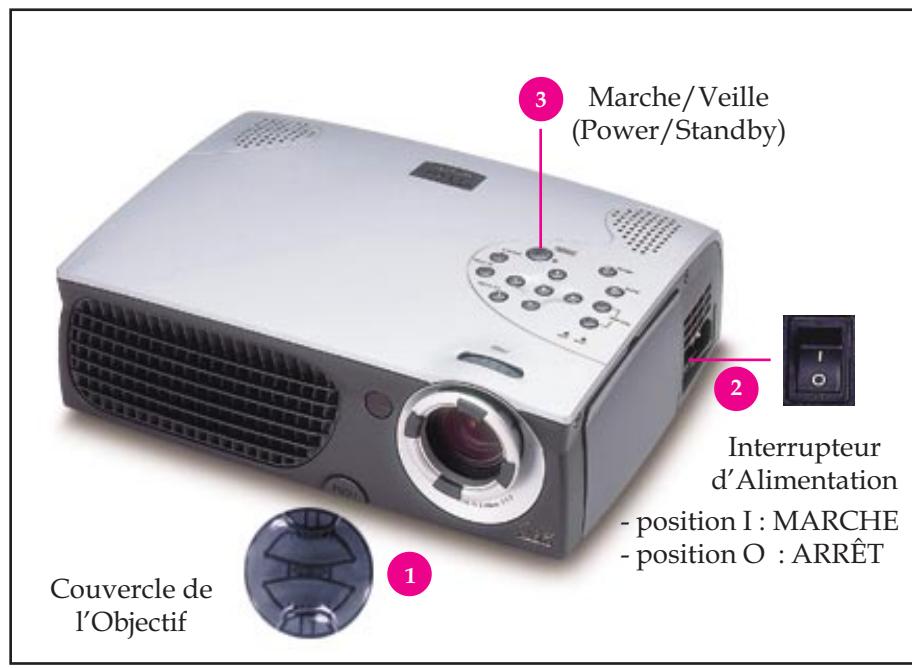

Allumer le Video-Projecteur

1. Retirer le couvercle de l'objet. ①
2. Assurez vous que le cordon d'alimentation et le cable video et/ou ordinateur sont correctement connectés.
3. Mettez l'interrupteur d'alimentation principal (situé sur le côte du videoprojecteur) sur la position Marche (position I) et laissez le videoprojecteur préchauffer pendant 1 à 2 minutes.
4. Allumez la lampe en appuyant sur le bouton "Power/Standby" (Marche/Veille) situé sur le Panneau de Contrôle. L'écran de démarriage apparaitra pendant 20 secondes et levoyant "Power/Standby" s'allumera en continu en couleur amber. Le voyant "LAMPE" s'allumera en continu couleur verte.
5. Allumez your source (ordinateur, notebook, ou lecteur video, etc.): le video-projecteur détectera automatiquement votre source.

Allumez d'abord le videoprojecteur et ensuite la source.

Si l'écran affiche l'information "No signal" (Pas de signal), assurez-vous que les câbles sont correctement connectés.
Si vous avez connecté plusieurs sources en même temps, utilisez le bouton "Source" de la Telecommande ou du Panneau de Contrôle pour permuter.

Installation

Eteindre le Video-Projecteur

1. Appuyez sur le bouton "Power/Standby" (Marche/Veille) pour éteindre la lampe du video-projecteur.
2. ÀpRES avoir appuyé sur le bouton "Power/Standby", vous verrez apparaitre sur l'écran d'affichage le message "Power off the lamp ?" (Eteindre la lampe?). Appuyez de nouveau sur le bouton "Power/ Standby" pour confirmer. Sinon le message disparaître au bout de 5 secondes.
3. Levoyant "Power/Standby" s'allumera en continu couleur ambrependant 30 secondes.

Lorsque levoyant "Power/Standby" commence à clignoter, vous pouvezmettre en position arrêt (position O) l'interrupteur secteur situé sur lecôté du video-projecteur.

Si vous voulez allumer le video-projecteur, vous devez appuyer sur le bouton "Power/Standby" dans les 90 secondes suivant le début du clignotement duvoyant.

1. Debranche le cordon d'alimentation de la prise secteur.

Quand levoyant "LAMP" clignotera rapidement couleur "vert" pendant 10 secondes, vous verrez apparaitre le message "Fan Fail" (Ventilateur en panne) sur l'écran d'affichage. Veuillez contacter votre revendeur local ou notre Service Client sur notre site Internet ci-dessous.
Quand levoyant "TEMP"sallumera en continu couleur orange,ela signifiera que l'appareil est en surchauffe.Vous verrez apparaitre le message "Over Temperature"(surchauffe) sur I'ecran d'affichage.L'appareil s'eteindra de lui-meme.

En conditions normales d'utilisation, le video-projecteur peut être allumé de nouveau pour continuer votre presentation. Si le problème persististe, vous pouvez contacter votre revendeur local ou notre Service Client sur notre site Internet ci-dessous.

Installation

Réglage de l'Image Projetée

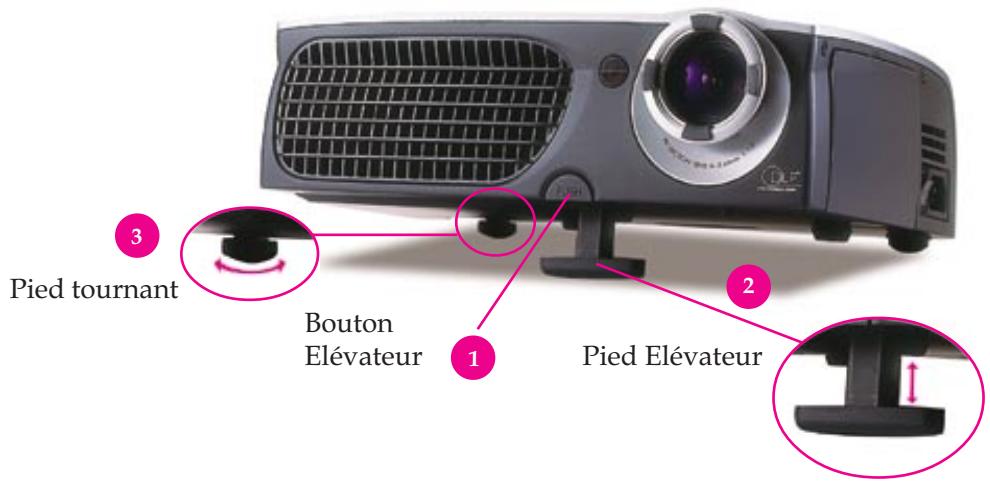

Réglage de la Hauteur du Video-Projecteur

Le video-projecteur est équisé d'un élégateur permettant d'ajuster la hauteur du video-projecteur.

Pour élever le video-projecteur:

1. Pressez et maintenance appuyé le bouton élévateur ①.
2. Elevez le video-projecteur de l'angle d'affichage désiré ②, puis relâchéz le bouton afin de verrouiller le pied élévateur dans la position voulue.
3. Utilisez le pied tournant ③ pour des ajustements plus fins.

Pour abaiser le video-projecteur:

1. Pressez et maintenez appuyé le bouton élévateur.
2. Abaissez le video-projecteur, puis relâchéz le bouton afin de verrouiller le pied élévateur dans la position voulue.
3. Utilisez le pied tournant ③ pour des ajustements plus fins.

Installation

Réglage de la Mise au Point du Video-Projecteur (Zoom/Focus)

Vous pouze ajuster la bague de zoom pour agrandir ou diminuer la taille de l'affichage à l'écran. Tournez la bague dans le sens anti-horaire pour agrandir et dans le sens horaire pour diminuer. Pour faire la mise au point (focus) de l'image, tournez la bague de mise au point jusqu'à ce que l'image soit nette. La mise au point du video-projecteur peut être réglée que pour des distances comprises entre 1,1 m à 12,4 m.

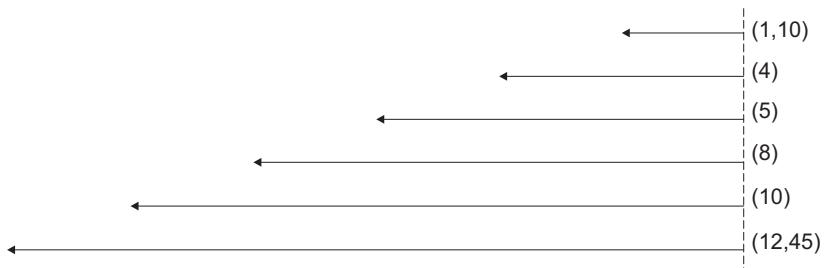

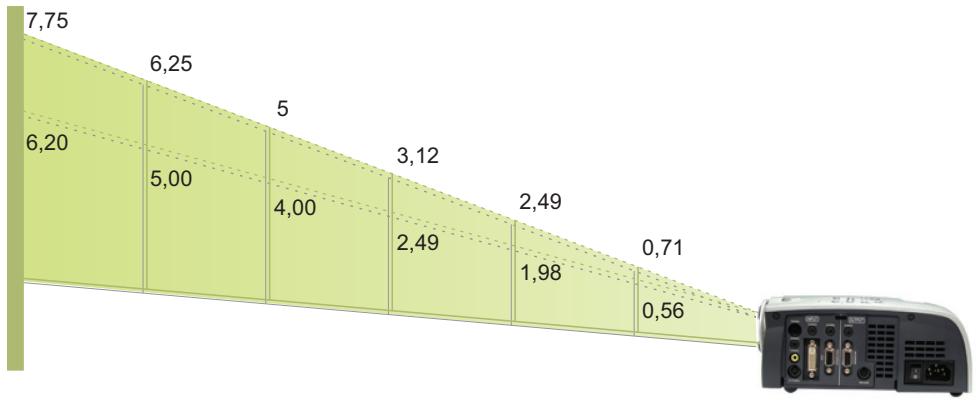

Réglage de la Taille de l'Image

l'Ecran (Diagonale)	Max.	0,71	2,49	3,12	5,00	6,25	7,75
	Min.	0,56	1,98	2,49	4,00	5,00	6,20
Taille d'Ecran	Max. (L x H)	0,57 x 0,43	1,99 x 1,49	2,50 x 1,87	4,00 x 3,00	5,00 x 3,75	6,20 x 4,65
	Min. (L x H)	0,45 x 0,33	1,59 x 1,19	1,99 x 1,49	3,19 x 2,39	4,00 x 3,00	4,96 x 3,72
Distance		1,10	4	5	8	10	12,45

Ce graphe est uniquement destiné à servir de référence à l'utilisateur.
Mesures exprimées en mètre.

Contrôles Utilisateur

Panneau de Contrôle & Télecommande

Vous avez deux manières de contrôle les fonctions: La Telecommande et le Panneau de Contrôle.

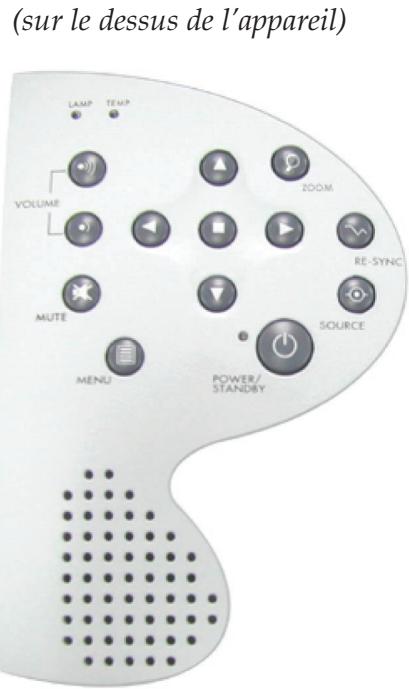

Panneau de Contrôle

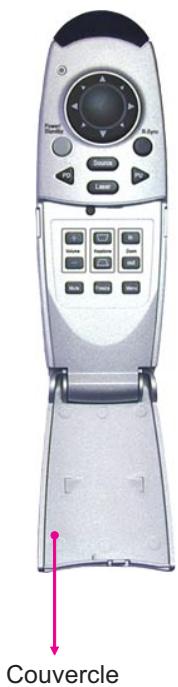

Télécommande

Attention! Rayon laser. Ne pas regarder le fiascueau. Laser de classe II.
Caution! Laser radiation. Do not stare into beam. Class II Laser product.
Achtung! Lasertrahl. Schuen sie nicht in das lazerlicht. Klasse II laser.
Atencion! Rayon lase. Morir haz luminoso. Lase de classe II.
Attenzione! Raggio laser. Non devi guardare il fascio. Laser di classe II.
Atencion！Raiolaser.Naolhoeo feixe. Laser of class II.

Marché / Veille (Power/ Standby)

Reportez-vous aux paragraphs "Allumer/Eteindre le video-projecteur" en pages 10 et 11.

Source

Appuyez sur "Source" pourCHOISIR les sources RGB, DVI-Numérique, DVIAnalogique, S-Video, Video-Composite, Component et HDTV.

Zoom

Panneau de Contrôle

Lorsque vous appuyez sur la touche "Zoom", l'icone de Zoom apparaitra sur

l'écran. Appuyez sur les touches Ⓞ Ⓞ pour agrandir ou réduire la taille de l'image.

Resynchronisation

Télécommande (R-Synch)

Couvercle fermé et cable de raccordement Y pour émulation souris raccordé : l'appui sur cette touche simule le click droit de la souris.
Couvercle ouvert: l'appui de cette touche synchronise automatiquement le video-projecteur avec la source d'entrée.

Panneau de Contrôle (RESYNC)

Synchronise automatiquement le video-projecteur avec la source d'entrée, en l'absence de menu d'affichage à l'écran.

Contrôles Utilisateur

Disque de Sélections Multidirectionnelles

Quand vous fermez le couvercle supérieur de la télécommande, ce disque peut etre utilise comme la commande de direction d'une souris.
La fonction ci-dessus est seulement activée s'il y a une connexion entre l'ordinateur et le video-projecteur en utilisant le cable Y de souris par télécommande.
Quand le couvercle supérieur de la télécommande est ouvert, cette touche

peut être utilisée pour les opérations de déplacements ou de réglages dans les menus.

Page precedente/Page suivante: Seulement en mode souris par telecommande avec le cable Y.

PU: Page précédente (Mode ordinateur seulement)

Allez à la page précédente.

PD: Page suivante (Mode ordinateur seulement)

Allez à la page suivante.

Pointeur Laser

Pointez la télécommande vers l'écran d'affichage et maintenez enforcé ce bouton pour activer le faisceau laser.

Menu

Appuyez sur "Menu" pour ouvrir les menus d'affichage d'écran (dit OSD = On Screen Display) et appuyez sur les touches pour sélectionner le menu principal. Pour sortir de l'OSD, appuyez de nouveau sur la touche "Menu". Le video-projecteur enregistre automatiquement toutes les modifications que vous avez effectuees.

Figer (Freeze)

Appuyez sur le bouton "Freeze" pour figer l'image à l'écran.

Muet (Mute)

Permet de désactiver les deux haut-parleurs.
Appuyez de nouveau pour reactiver les deux haut-parleurs.

Volume + / -

Pour augmenter le volume, appuyez sur ^ 串 ^ + ^
Pour diminuier le volume, appuyez sur " -".

Trapèze +/- (Keystone)

Ajuste la distorsion de l'image causée par l'inclinaison du video-projecteur (± 16 degrès).

Agrandir/Réduire (Zoom in/out) (Mode ordinateur seulement)

Agrandit une image jusqu'à un facteur 32 sur l'écran de projection.
Réduit l'image agrandie.

Entrée

Télécommande (touche entraee située sous la télécommande)

Confirmez votre sélection d' éléments, quand vous ouvre le couvercle frontal de la télécommande.
Commande la fonction gauche de la souris, quand vous fermez le couvercle frontal de la télécommande.

Panneau de Contrôle (touche entrée = ■)

Permet la confirmation quand l'affichage sur écran (OSD) est present.

Contrôles Utilisateur

Menus d'Affichage d'Ecran ou OSD

Consignes d'Utilisation

Le videoo-projecteur possede des menus d'affichage d'ecran (dit OSD = On Screen Display) multilingues qui vous permettent de réaliser des réglages d'image et de modifier de nombreux paramètres. Quand vous étés en source ordinateur, l'OSD sera l''OSD Ordinateur". Quand vous étés en source Video, l'OSD sera l''OSD Video". Le videoo-projecteur détectera la source automatiquement.
Pour ouvrir les menus OSD, appuyez sur le bouton "Menu" de la Télecommande ou du Panneau de Contrôle.

Pendant l'affichage de l'OSD, appuyez sur les touches 🅥 🅥 pour sélectionner le menu principal suivant :

Par exemple : Image-I Image-II Audio Langue Gestion Image-I... Une fois le menu principalChoisi, appuyer sur la touche "Entrée" (se trouvant sous la télécommande) pour acceder aux sous-menus de ce menu principal.

Appuyez sur les touches pour selectionner le sous-menu requis et ajuster le configurations avec les touches Quand vous avez selectionné un sous-menu, sa couleur passe du jaune au bleu.

Par exemple: Luminosite Contraste Temp. couleur Zoomer Trapézoidale Luminosite...

ÀpRES l'ajustement d'un ou de tous les paramètres ci-dessus, grâce aux touches , la validation et confirmation de l'ajustement se fait à l'aide de la touche "Entrée".
La navigation revient alors à la seLECTION des menus principales.
Pour sortir de l'OSD, appuyez de nouveau sur la touche "Menu".

Contrôles Utilisateur

Mode Ordinateur

Image-I (Mode Ordinateur)

Luminosite

Réglage de la luminosité de l'image.

Appuyez sur la touche pour assombrir l'image.
Appuyez sur la touche pour éclaircir l'image.

Contraste

Le contraste contrôle la différence entre les parties les plus claires et les parties les plus sombres del 'image. Le fait d'ajuster le contraste modifie la quantité de noir et de blanc dans l'image.

Appuyez sur la touche pour diminuer le contraste.
Appuyez sur la touche pour augmenter le contraste.

Température de Couleur

Ajusté la température de couleur. La plage s'étend de 6000k à 9000k. La valeur par défaut (réglage usine) est 7500K. Avec une température de couleur plus élevé, l'écran semble plus froid; avec une température de couleur plus faible, l'écran pourrait plus chaud.

Zoomer (Zoom)

Appuyez sur la touche pour agrandir une image jusqu'à un facteur 32 sur l'écran de projection.
Appuyez sur la touche pour réduire l'image agrandie.

Trapeze (correction trapézoidale)

Règla la distorsion de l'image causée par l'inclinaison du video-projecteur. (±16 degrés).

Contrôles Utilisateur

Mode Video

Réglage de la luminosité de l'image.

Appuyez sur la touche

pour assombrir l'image.

Appuyez sur la touche

pour éclaircir l'image.

Contraste

Le contraste contrôle la différence entre les parties les plus claires et les parties les plus sombres del 'image. Le fait d'ajuster le contraste modifie la quantité de noir et de blanc dans l'image.

Appuyez sur la touche

pour diminuer le contraste.

Appuyez sur la touche

pour augmenter le contraste.

Couleur

Le paramétrage de couleur ajuste une image video depuis le noir et blanc à une couleur complètement saturee.

Appuyez sur la touche l'image.

pour diminuer la quantité de couleur dans

Appuyez sur la touche l'image.

pour augmenter la quantité de couleur dans

Teinte

La teinte ajuste l'équilibre de couleurs rouge-vert dans l'image projetée.

Appuyez sur la touche

pour diminuier la quantité de vert dans l'image.

Appuyez sur la touche

pour augmenter la quantité de rouge dans l'image.

Affinement ou finesse

Ajustement de la affinement de l'image.

Appuyez sur la touche

pour réduire la finesse.

Appuyez sur la touche

pour augmenter la finesse.

Mode Ordinateur

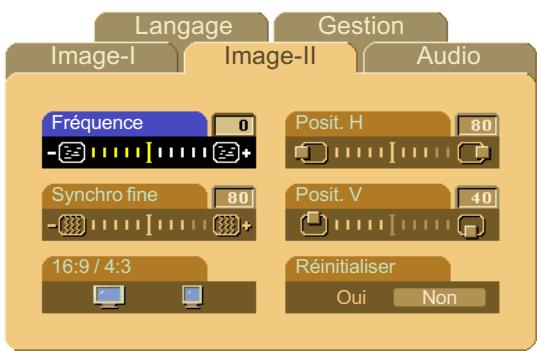

Image-II (Mode Ordinateur)

Fréquence

"Fréquence" sert à modifier la fréquence des données d'affichage afin qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. Lorsque vous rencontres une barre scintillante vertical, utilisez cette fonction pour réaliser le réglage.

Synchro fine (Suivi)

Selectionnez l'objet "Synchro fine" pour synchroniser le minutage du signal de l'affichage avec celui de la carte graphique. Lorsque vous rencontres une image instable et scintillante, utilisez cette fonction pour la corriger.

16:9/4:3

Vous pouvez seLECTIONner cette fonction pour afficher le type de format que vous désirez: 16:9 = cinéma, 4:3 = TV.

Position Horizontale

Appuyez sur le bouton pour déplacer l'image sur la gauche.
Appuyez sur le bouton pour déplacer l'image sur la droite.

Position Verticale

Appuyez sur le bouton pour déplacer l'image vers le haut.
Appuyez sur le bouton pour déplacer l'image vers le bas.

Réinitialiser

Choisissez "Oui" pour restaurer les paramètres d'affichage du mode actuel à leurs valeurs par défaut (réglages urine).

Réinitialiser: Les éléments de réinitialisation incluent tous les éléments de fonction sous les pages Image-I et Image-II.

Contrôles Utilisateur

Mode Video

Image-II (Mode Video)

Trapéze

Règle la distorsion de l'image causée par l'inclinaison du video-projecteur (± 16 degrés).

16:9/4:3

Vous pouvez selectionner cette fonction pour afficher le type de format que vous désirez: 16:9 = cinema, 4:3 = TV.

Température de Couleur

Ajuste la température de couleur. La plage s'étend de 6000k à 9000k. La valeur par défaut (réglage usine) est 7500K. Avec une température de couleur plus élevé, l'écran semble plus froid; avec une température de couleur plus faible, l'écran pourrait plus chaud.

Réinitialiser

Choisissez "Oui" pour restaurer les paramètres d'affichage du mode actuel à leurs valeurs par défaut (réglages urine).

Réinitialiser : Les éléments de réinitialisation incluent tous les éléments de fonction sous les pages Image-I et Image-II.

Contrôles Utilisateur

Mode Ordinateur / Video

Audio

Volume

Appuyez sur le bouton pour diminuier le volume.
Appuyez sur le bouton pour augmenter le volume.

Aigus

Le paramétrage des Aigus contrôle les haute fréquences de votre source audio.

Appuyez sur le bouton pour diminuer les aigus.
Appuyez sur le bouton pour augmenter les aigus.

Graves

Le paramétrage des Graves contrôle les basses fréquences de votre source audio.

Appuyez sur le bouton pour diminuer les graves.
Appuyez sur le bouton pour augmenter les graves.

Stereo/Mono

Mono : Effet son mono.
Stereo : Effet son stereo.

Mute (Muet)

Sélectionnez l'icone de gauche avec la touche pour rendre inactive la fonction de volume.
Sélectionnez l'icone de croite avec la touche pour rendre active la fonction de volume.

Mode Ordinateur / Video

Langue

Language

Vous pouvez afficher l'OSD multilingue. Utilisez les touches et pour les selectionner. La traduction apparait immédiatement.

Contrôles Utilisateur

Mode Ordinateur / Video

Gestion

Endroit du menu

Choisissez la position du menu sur l'écran.

Le paramétrage usine par défaut.

Arrière-Bureau

Quand vous sélectionnez cette fonction, le video-projecteur inverse l'image de sorte que vous puissiez projeter derrière un écran translucide.

Avant-Plafond

Quand vous sélectionnez cette fonction, le video-projecteur met l'image à l'envers pour une projection à partir du plafond.

Arrière-Plafond

Quand vous sélectionnez cette fonction, le video-projecteur inverse et met l'image à l'envers en même temps. Vous pouze réaliser une projection à partir du plafond et derrière un écran translucide.

Type de Signal

Sélectionnez le type de signal: RGB (VGA, SGA, SXGA...), HDTV (Télévision Haute Définition) et Componente des Sources video.

Rappel de Lampe

Selectionnez cette fonction pour afficher ou cacher le message d'advertissement quand le message d'advertissement de remplacement de lampe est affchéé. Ce message apparaitra 30 heures avant la fin de vie de la lampe.

Réinitialisation de Lampe

Réinitialise les paramètres de la lampe seulement quand la lampe a été remplaçaé.

Annexes

Dépannage

Si vous rencontres des problèmes avec l'utilisation de ce video-projecteur, reportez vous à ce qui suit. Si le problème persististe, veuillez contacter votre revendeur local ou notre Service Client sur notre site Internet ci-dessous :

Problème: Aucune image n' apparait à l'écran.

Assurez you que tous les câbles video et/ou ordinateur ainsi que le cable d'alimentation sont correctement branchés ainsi que cela est décrit dans la section "Installation" en page 9.
Assurez you que les broches des connecteurs ne sont pas tordues ou cassées.
Vérifiez que la lampe de projection a été installée correctement. Veuillez vous reporter à la section "Remplacer la lampe" en page 25.
Assurez you que vous avez retire le couvercle de l'objet et que le video-projecteur est allumé.

Problème: Image partielle, qui défile ou qui affiche de façon incorrecte.

Appuyez sur le bouton "R-sync" de la Telecommande ou "RESYNC" du panneau de contrôle situé sur le dessus de l'appareil.
Si vous utilisez un PC:

Si la résolution de votre ordinateur est supérieure à 1024 × 768 . Suivez les étapes représentées ci-dessous pour réinitialiser la résolution.

Pour Windows 3.x:

1. Dans le Gestionnaire de Programme de Windows, cliquez sur l'icone "Installation de Windows" dans le groupe Principal.
2. Vérifiez que le paramétrage de résolution de votre affichage est inférieur ou égal à 1024 x 768.

Pour Windows 95:

1. Ouvrez l'icone "Poste de Travail", le repertoire "Panneau de Configuration", puis double cliquez sur l'icone "Affichage".
2. Sélectionnéz l'onglet "Paramètre".
3. Dans l"Espace du Bureau" you trouvez le paramétrage de résolution. Vérifiez que le paramétrage de résolution est inférieur ou égal à la résolution 1024 × 768 .

Si le video-projecteur ne projette toujours pas l'image complète, vous devrez aussi changer l'écran moniteur que vous utilisez. Reportez-vous aux étapes suivantes.

1. Suivez les étapes 1~2 ci-dessus. Cliquez sur le bouton "Propriétés Avancées".
2. Sélectionné le bouton "Modifier" sous l'onglet "Moniteur".
3. Cliquez sur "Afficher tous les Peripériques". Puis sélectionnez "Types de moniteur standard" dans la boîte "Fabricants";CHOISSES le mode de résolution dont vous avez besoin dans la boîte "Modèles".
4. Vérifiez que le paramétrage de résolution du monieur d'affichage est inférieur ou égal à 1024 x 768.

Annexes

Si vous utilisez un Notebook PC:

1. Vous devrez tout d'abord réaliser les étapes de paramétrage de résolution de l'ordinateur décrites ci-dessus.
2. Basculez l'affichage du Notebook PC sur le mode "Affichage externe seulement" ou "CRT seulement".

Si vous rencontres des difficultés pour changer les résolutions ou que vous moniteur se fige, redémarrez l'ensemble de l'équipment ainsi que le video-projecteur.

Problème: L'écran du Notebook ou de l'ordinateur PowerBook n'affiche pas votre presentation.

Si vous utilisez un Notebook PC:
Certain Notesbook PC peuvent désactiver leur propre écran lorsqu'un second périphérique d'affichage est en cours d'utilisation. Chacun d'eux possède différentes manières d'être réactivé. Reportez vous à la documentation de votre ordinateur pour des informations détaillées.
Si vous utilisez un PowerBook de Apple:

Dans le Panneau de Configuration, ouvrez l'Affichage de PowerBook pour selectionner Réflexion Video "Activée".

Problème: L'image est instable ou scintillante

Utilisez "Synchro fine" (Suivi) pour la corriger (voir page 19).

Modifier le paramétrage de couleur du moniteur à partir de votre ordinateur.

Problème: L'image présente une barre verticale scintillante

Utilisez "Fréquence" pour réaliser le réglage (voir page 19).
Vérifiez et configurez à nouveau le mode d'affichage de votre carte graphique afin de la rendre compatible avec le produit.

Problème: L'image a une mauvaise mise au point

Ajustez la Bague de Mise au Point (focus) située sur l'objet du video-projecteur.
Assurez you que l'écran de projection est situé à une distance correcte (entre 1.1m et 12.4m ) du video-projecteur.

Problème : L'image est allongée en format DVD 16:9

Le video-projecteur détectera automatiquement le format DVD 16:9 et ajustera le format par numérisation de tout l'écran à partir du format par défaut 4:3.

Si l'image est encore trop allongée, vous aurez alors besoin d'ajuster le format comme suit:

Veuillez selectionner le format 4:3 sur votre lecteur DVD si vous affichez un DVD 16:9.
Si vous ne pouvez pas selectionner le format 4:3 sur votre lecteur DVD, selectionné alors ce format dans le menu Image-II" du video-projecteur.

Problème : L'image est inverse.

Ouvrez le "Menu" et selectionnez le menu "Gestion" pour ajuster le sens de la projection.

Problème : L'ampoule grille ou produit un son fort et sec.

Quand l'ampoule du video-projecteur atteint la fin de sa durée de vie, elle grille et peut produit un son fort et sec. Si cela se produit, le video-projecteur ne peut fonctionner jusqu'au remplacement du module lampe. Pour remplacer la lampe, suivez les étapes décrites (en page 25) dans la section "Remplacer la Lampe".

Annexes

Remplacer la Lampe

Le video-projecteur détectera automatiquement la durée de vie de la lampe. Il vousprésentera un message d'advertissement "La lampe arrive en bout de sa durée de vie standard. Prenez soit de replacer la lampe dés que possible." Quand vous verrez ce message, changez la lampe dés que possible.

Assurez you que le video-projecteur a refroidi pendant 1 heures avant de changer la lampe.

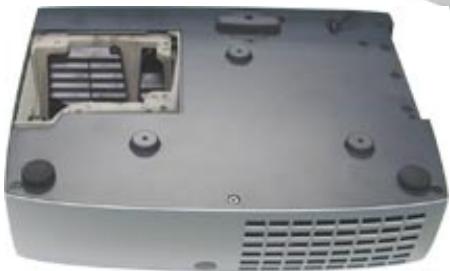

Procedure de Remplacement de Lampe:

Attention: Le compartment de lampe est chaud! Laissez-le refroidir avant de changer la lampe!

SAGEM peut exiger que les lampes replacées durant la période de garantie soient renvoyées à SAGEM. Sinon, contactez votre agence de recyclage des déchets pour obtenir l'adresse du dépôt le plus proche.

Attention: Pour diminuer les risques de blessures corporelles, ne faites pas tomber le module de la lampe et ne touche pas le verre de l'ampoule. S'il venait à tomber, le verre peut se briser et occasionner des blessures.

1. Eteignez le video-projecteur en appuyant sur le bouton "Power/Standby" (Marche/Veille).
2. Laissez le video-projecteur refroidir pendant 1 heures.
3. Mettez l'interrupteur d'alimentation principal sur la position Arrêt (Position O).
4. Déconnectez le cordon d'alimentation secteur.
5. Utilisez un tournevis pour-retirer la vis du couvercle (voir ①).
6. Retirez le couvercle (voir 2).
7. Retirez les 3 vis du module lampe (voir 3).
8. Faites sortir le module lampe (voir 4).

Pour replacer le module lampe, repêze les étapes suivantes dans l'ordre inverse.

Attention!

Le video-projecteur met en oeuvre de haute tensions. Vous ne devez jamais acceder à l'intérieur de l'appareil (autre que pour le changement de lampe). Seul le personnel qualifié y est autorisé.

Attention!

Pour éviter les brûlures ou l'explosion de la lampe pendant son remplacement, veuilles étéindre le video-projecteur et déconnecter le cordon d'alimentation secteur. Attendre 1 heures avant d'ouvrir le cache de lampe. Veuilles suivra la procédure de remplacement de la lampe.

Annexes

Specifications

Valve de luiere

Rapport de Contraste

Lampe

Nombre de Pixels

Couleurs Affichables

Objectif de Projection

Taille d'Ecran de Projection

Distance de Projection

Compatibility Video

Frequence H.

Frequence V.

Audio Multimédia

Alimentation secteur

Consommation d'Energie

Piles telecommande

Connecteurs d'E/S

• Technologie à Circuit DLP™

• Jusqu'à 600:1 (Full On / Full Off)

• Lampe compacte UHP 200W replacable par l'Utilisateur

• 1024 pixels(H) X 768 lignes(V)

• 16.7M couleurs

• F/2,44~2,69 f=28,8~34,5 mm avec objectif zoom manuel de 1.2X

• 0,56m 7,75m Diagonale

• 1,1m 12,4m

• Compatible NTSC/NTSC 4.43/PAL/PAL-M/ PAL-N/HDTV

• Compatible Video composite & S-Video

• Balayage horizontal 15kHz 100kHz

• Rafaîchissement vertical 43Hz 120Hz

• Deux haut-parleurs interne avec une sortie de 3 watts

• Alimentation secteur universelle 100-240V, fréquence d'entrée 50-60Hz

• 300W en utilisation normale

• 1,5 V DC (continu), LR03 de type AAA (voir à l'intérieur du compartmente piles de la télécommande).

• Alimentation: Prise d'Alimentation courant et tension alternatifs

• Entrées d'ordinateur:

Un DVI à 30 broches pour DVI.

Un D-Sub à 15 broches pour un analogue / composant et HDTV.

• Entre RS232: prise destinée au Service
  Après-Vente

Sortie Ordinateur: Une Sortie Ordinateur D-sub 15 broches (sortie moniteur)

• Entres Video:

Une Entre Video de type RCA

Une Entrée S-Viséo

• 3 Entrées Audio : prise de type "mini-Jack" audio

• Sortie Audio: prise de type "mini-Jack" audio

• Sortie de souris: Un connecteur à 8 broches pour la sortie souris par télécommande (USB ou RS232)

Poids

Dimensions (L× H× P)

Environnement

• 2,9kg

• 277 × 225 × 85 mm

• Température d'Utilisation: 10^ 40^

Humidité: 80% maximum

• Température de Stockage: -10°C~60°C

Humidité: 80% maximum

Normes CEM

Normes de Sécurité électriche

• EN 60950:1992+A1:1993+A2:1993+A3:1995

+A4:1997+A11:1997

Annexes

Modes Compatible

Mode	Définition	RGB (Analogue)		DVI (Numérique)
		Fréquence vertic. (Hz)	Fréquence horiz. (kHz)	Fréquence vertic. (Hz)	Fréquence horiz. (kHz)
VESA VGA	640 × 350	70	31.5	70	31.5
VESA VGA	640 × 350	85	37.9	85	37.9
VESA VGA	640 × 400	70	31.5	70	31.5
VESA VGA	640 × 400	85	37.9	85	37.9
VESA VGA	640 × 480	60	31.5	60	31.5
VESA VGA	640 × 480	72	31.9	72	31.9
VESA VGA	640 × 480	75	37.5	75	37.5
VESA VGA	640 × 480	85	43.3	85	43.3
VESA VGA	720 × 400	70	31.5	70	31.5
VESA VGA	720 × 400	85	37.9	85	37.9
SVGA	800 × 600	56	35.2	56	35.2
SVGA	800 × 600	60	37.9	60	37.9
SVGA	800 × 600	72	48.1	72	48.1
SVGA	800 × 600	75	46.9	75	46.9
SVGA	800 × 600	85	53.7	85	53.7
VESA XGA	1024 × 768	43	35.5	43	35.5
VESA XGA	1024 × 768	60	48.4	60	48.4
VESA XGA	1024 × 768	70	56.5	70	56.5
VESA XGA	1024 × 768	75	60.0	75	60.0
VESA XGA	1024 × 768	85	68.7	85	68.7
* VESA SXGA	1280 × 1024	60	63.98	60	63.98
* VESA SXGA	1280 × 1024	75	79.98	-	-
* VESA	1152 × 864	75	67.5	-	-
* VESA	1280 × 690	60	60	-	-
* VESA	1280 × 690	85	85.9	-	-
MAC LC13"	640 × 480	66.66	34.98	-	-
MAC II 13"	640 × 480	66.68	35	-	-
MAC 16"	832 × 624	74.55	49.725	-	-
MAC 19"	1024 × 768	75	60.24	-	-
* MAC	1152 × 870	75.06	68.68	-	-
MAC G4	640 × 480	60	31.35	-	-
MAC G4	640 × 480	120	68.03	-	-
MAC G4	1024 × 768	120	97.09	-	-
I MAC DV	640 × 480	117	60	-	-
I MAC DV	800 × 600	95	60	-	-
I MAC DV	1024 × 768	75	60	-	-
* I MAC DV	1152 × 870	75	68.94	-	-
* I MAC DV	1280 × 960	75	75	-	-
NEC PC-98 SERIES	640 × 400	56.42	24.83	-	-
NEC PC-98 SERIES	640 × 480	70	31.5	-	-
NEC PC-98 SERIES	640 × 480	60	31.5	-	-
FUJTSU FM-TOWN	640 × 480	55.37	24.37	-	-
FUJSTSU FM-TOWN	640 × 480	60	31.5	-	-

Remarque: " ^ 串 " Compression d'image d'ordinateur.
