Type d'appareil	Projecteur
Résolution	Non précisé
Luminosité	Non précisé
Contraste	Non précisé
Technologie d'affichage	Non précisé
Connectivité	Ports de connexion multiples
Alimentation	Non précisé
Télécommande	Sans fil avec fonctions complètes
Réglage de l'image	Hauteur, zoom, mise au point, taille de l'image
Mode d'affichage	Mode ordinateur, mode vidéo
Audio	Intégré
Installation	Montage plafond possible
Lampe	Remplaçable
Langue	Multilingue
Utilisation	Non précisé

FOIRE AUX QUESTIONS - MDP 2300X SAGEM

Comment réinitialiser le SAGEM MDP 2300X ?

Pour réinitialiser le SAGEM MDP 2300X, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes.

Que faire si le SAGEM MDP 2300X ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une prise de courant fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de changer le câble d'alimentation.

Comment connecter le SAGEM MDP 2300X à Internet ?

Accédez au menu des paramètres, sélectionnez 'Réseau' puis 'Wi-Fi'. Choisissez votre réseau, entrez le mot de passe et validez.

Le SAGEM MDP 2300X ne détecte pas mon réseau Wi-Fi, que faire ?

Assurez-vous que votre routeur est allumé et fonctionne correctement. Vérifiez également si le réseau Wi-Fi est caché et essayez de le détecter manuellement.

Comment mettre à jour le firmware du SAGEM MDP 2300X ?

Accédez aux paramètres de l'appareil, puis à 'Mise à jour du firmware'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

Quelles sont les précautions à prendre lors de l'utilisation du SAGEM MDP 2300X ?

Évitez d'exposer l'appareil à l'humidité et à des températures extrêmes. Assurez-vous également de ne pas obstruer les ventilations.

Comment résoudre les problèmes de connexion avec le SAGEM MDP 2300X ?

Vérifiez d'abord votre connexion Internet. Si le problème persiste, redémarrez votre routeur et l'appareil, puis essayez de vous reconnecter.

Le SAGEM MDP 2300X chauffe-t-il beaucoup ?

Il est normal que l'appareil chauffe légèrement pendant son utilisation. Cependant, si cela devient excessif, vérifiez la ventilation et éloignez-le des sources de chaleur.

Comment contacter le support technique pour le SAGEM MDP 2300X ?

Vous pouvez contacter le support technique via le site officiel de SAGEM ou par téléphone au numéro indiqué dans le manuel d'utilisation.

MODE D'EMPLOI MDP 2300X SAGEM

Notice d'Utilisation 2

Précautions 2

Introduction 4

Charactéristiques du Produit 4

Aperçu de l'Emballage 5

Apercu du Produit 6

Unité Principale 6

Panneau de Contrôle 7

Ports de Connexion 8

Télécommande sans fil à fonctions complètes 9

Installation 10

Connector le Projecteur 10

Allumer/Eteindre le Projecteur 11

Allumer le Projecteur 11

Eteindre le Projecteur 12

Témoin d'Avertissement 12

Regler l'Image Projetee 13

Régler la Hauteur du Projecteur 13

Régler le Zoom/Mise au point du Projecteur 14

Régler la Taille de l'Image Projetée 14

Contrôles Utilisateur 15

Panneau de Contrôle & Télecommande 15

18

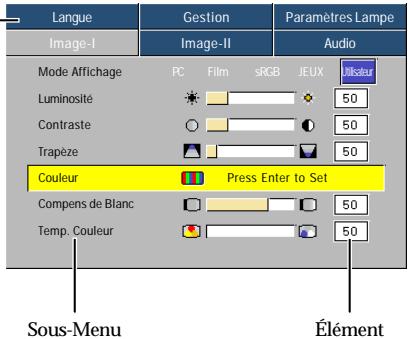

Utilisation 18

Langue 19

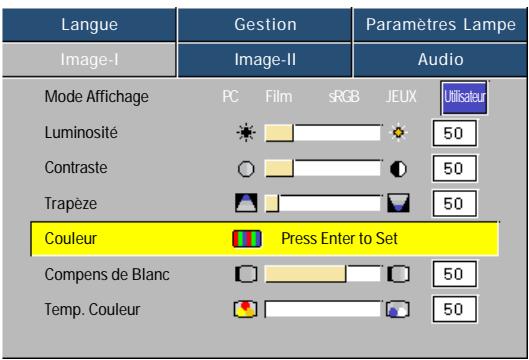

Image-I 20

Image-II (Mode Ordinateur) 22

Image-II (Mode Video) 24

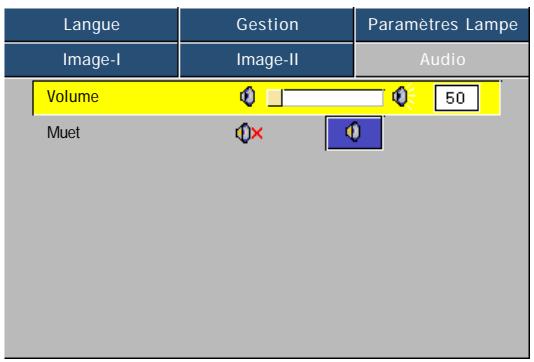

Audio 26

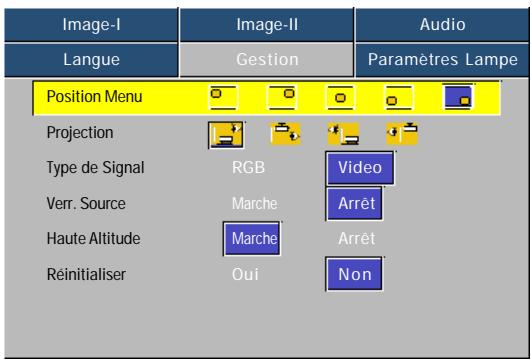

Gestion 27

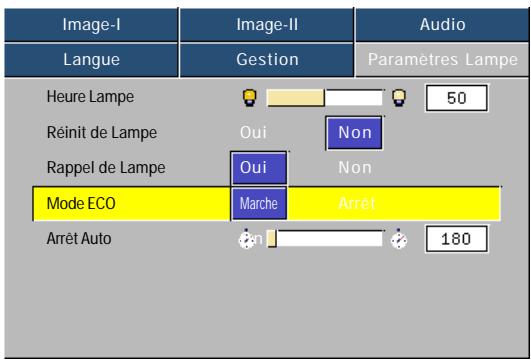

Paramètres Lampe 29

Appendices 30

Dépannage 30

Remplacer la lampe 34

Mode Compatible 35

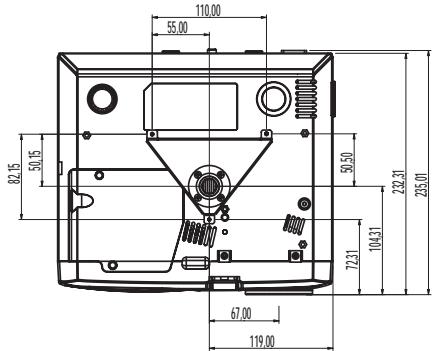

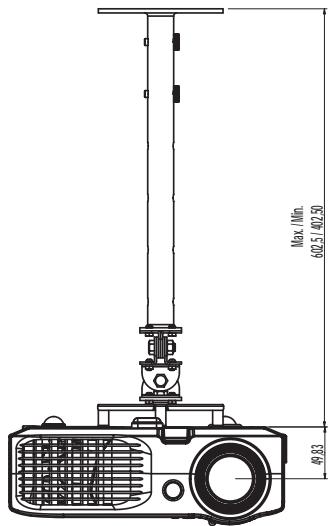

Installation pour un montage au plafond 36

Notice d'Utilisation

Précautions

Suivez les avertissements, précautions et entretiens, tels qu'ils sont recommends dans ce guide utiliser, afin de prolonger la durée de vie de votre matériel.

Avertissement- Ne regardez pas dans l'objet. La lumière éblouissante pourrait vous blesser les yeux.
Avertissement- Afin de diminuer le risque d'incendie ou d'électrocution, n'expose pas le produit à la pluie ou à l'humidité.
Avertissement- N'ouvre pas et ne demontez pas le produit a cause des risques d'électrocution.
Avertissement- Quand vous remplacez la lampe, laissez refroidir l'appareil, et suivez les instructions pour le remplacement.
Avertissement- Ce produit détectera lui-même la durée de vie de la lampe. Pensez à replacer la lampe quand les messages d'avertissements apparaisent.
Avertissement- Réinitialisez la fonction “Réinit. de Lampe” dans le menu “Paramètres Lampe” de l'Affichage d'Ecran après avoir replacé le module de la lampe (reportez-vous à la page 29).
Avertissement- Avant d'eteindre le produit, laissez tournier le ventilateur de refroidissement pendant quelques minutes.
Avertissement- Quand vous connectez le projecteur à l'ordinateur, commencez par allumer le projecteur.
Avertissement- Ne pas utiliser le bouchon d'objet lorsque le projecteur est en cours d'utilisation
Avertissement- Quand la lampe arrive en fin de vie, elle grillera en émettant un claquement. Si cela se produit, le projecteur ne se rallumera pas tant que le module de lampe n'aura pas été remplaced. Pour replacer la lampe, suivez les procéduresénémerées dans “Remplacer la Lampe”.

Notice d'Utilisation

A Faire:

Eteignez l'appareil avant de le nettoyer.
Utilisez un chiffon deux impregné d'un détergeant léger pour nettoyer le boîtier de l'affichage.
Débranchez la prise d'alimentation de la prise de courant CA si l'appareil ne doit pas etre utiliser une période prolongée.

A ne pas faire:

Boucher les fentes et ouvertures sur l'appareil, destinées à la ventilation.
Utiliser des produits de nettoyages abrasifs, des cires ou des solvants pour nettoyer l'appareil.
Utiliser l'appareil dans les conditions suivantes:

• Dans un environnement extrémement chaud, froid ou humide.
• Dans des endroits soumis à la poussière ou la saleté.
• Près de tout ustensile générant un fort champ magnétique.
• Placer face au soleil

du Produit

Ce produit est un projeteur 0.7'' DLPTM a puce unique XGA. Ses caractéristiques remarquables sont enumeratedées ci-dessous:

XGA veritable, pixels adressables 1024 x 768
Technologie à puce unique DLP^TM
Compatible NTSC/NTSC4,43/PAL/PAL-M/PAL-N/SECAM et TVHD (480i/p, 576i/p, 720p, 1080i)
Raccordement DVI de haute technologie pour signal numérique avec fonction CPTCDH et supporte 480p, 576p, 720p et 1080i
Télecommande sans fil à fonctions complètes
Menu d'affichage d'écran multilingue convivial
Correction trapezoidale numérique avancée et re-cadrage d'image de plein écran de haute qualité
Panneau de contrôle convivial
Compression SXGA+, XGA et redimentionnement VGA, SVGA
Compatible Mac

Aperçu de l'Emballage

Ce projeteur est livre avec tous les éléments presentés cédessous. Vérifiez que votre apparéil est complat. Contactez votre vendeur immédiatement si celuique chose manquait.

Projecteur avec cached'objectif

Cordon d'Alimentation de 1,8m

Cable VGA de 1,8m

Cable Video Composite de 1,8m

Cable Audio Jack/Jack de 1,8m

Télécommande

Batterie x 2

Mallette de Transport

Documents:

Guide Utilisateur
Mise en Route Rapide

Aperçu du Produkt

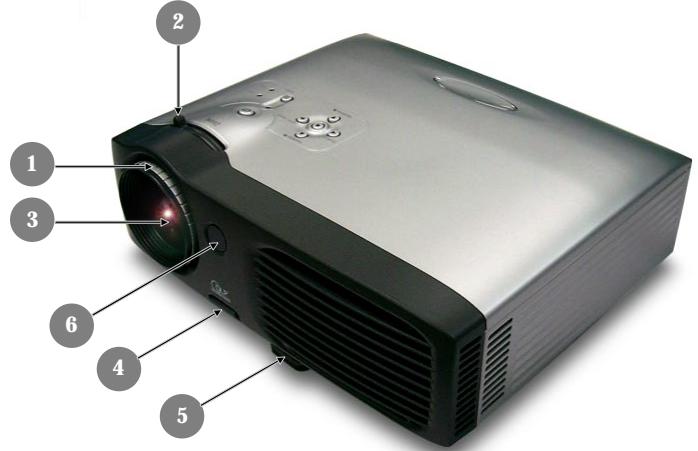

Unité Principale

1. Bague de Mise au Point
2. Bague de Zoom
3. Objectif Zoom
4. Bouton Elevateur
5. Pied de levage
6. Récepteur de Télecommande
7. Ports de Connexion
8. Connecteur d'Alimentation & Interrupteur d'Alimentation
9. Panneau de Contrôle

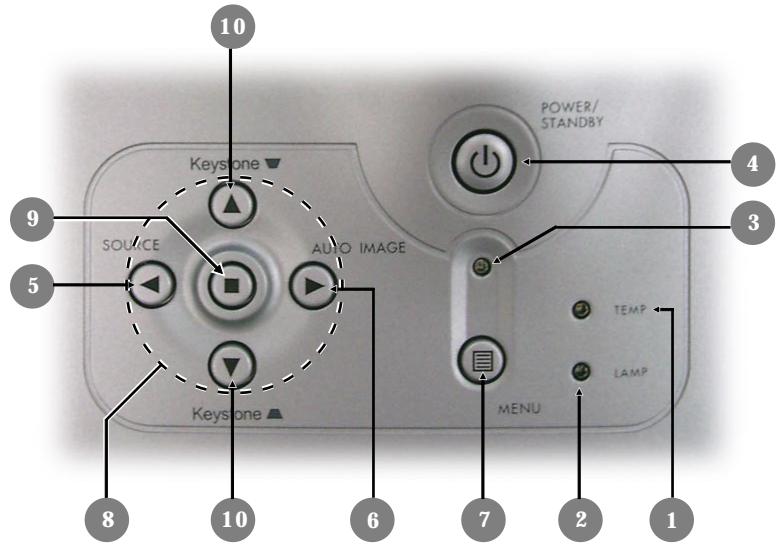

Panneau de Contrôle

1. Témoin lumineux d'Avertissement de Température
2. Témoin lumineux d'Avertissement de Lampe
3. Témoin lumineux d'Avertissement de d'alimentation
4. Marche / Veille
5. Source
6. Image Automatique
7. Menu (Activé/Désactivé)
8. Touches de seLECTION directionnelle
9. Entreee
10. Correction Trapéze

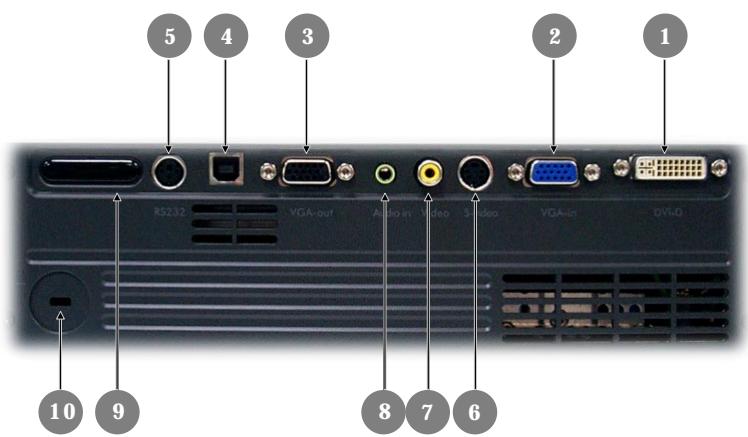

Ports de Connexion

1. Connecteur d'entrée DVI-D (Pour signal Numérique avec fonction CPTCDH)
   2 Connecteur signal analogue PC/TV HD/Video composant
2. Connecteur de sortie boucle moniteur
3. Connecteur d'entrée USB
4. Connecteur d'entrée de RS232
5. Connecteur d'entrée S-Video
6. Connecteur d'entrée Video Composite
7. Connecteur d'entrée Audio
8. Récepteur de Télecommande
9. Port pour verrou Kensington

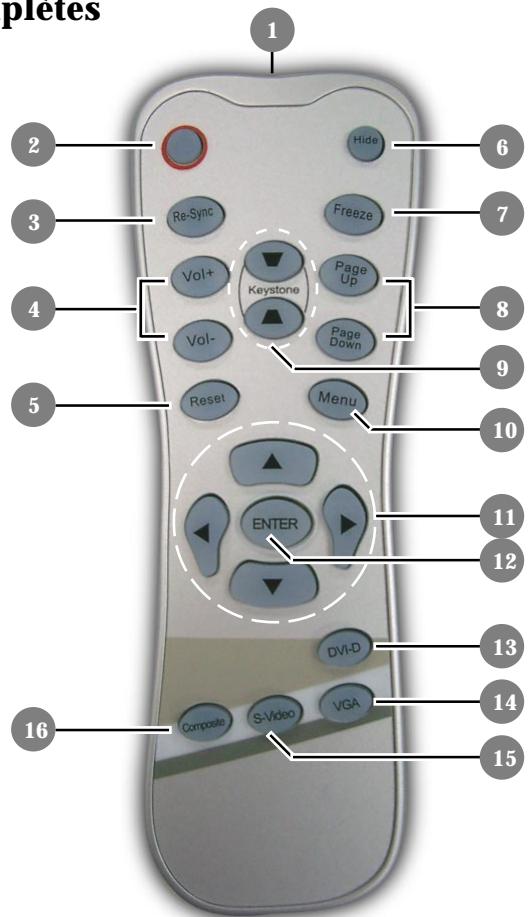

Télécommande sans fil à fonctions complètes

1. Témoin Lumineux de Transmission
2. Marche / Veille
3. Re-Sync
4. Volume (+ / -)
5. Réinitialiser
6. Masquer
7. Geler

8. Page précédente / Page suivante

9. Trapéze

10. Menu
11. Touches de selection directionnelle
12. Entreee
13. Source DVI-D
14. Source VGA
15. Source S-Video
16. Source Video Composite

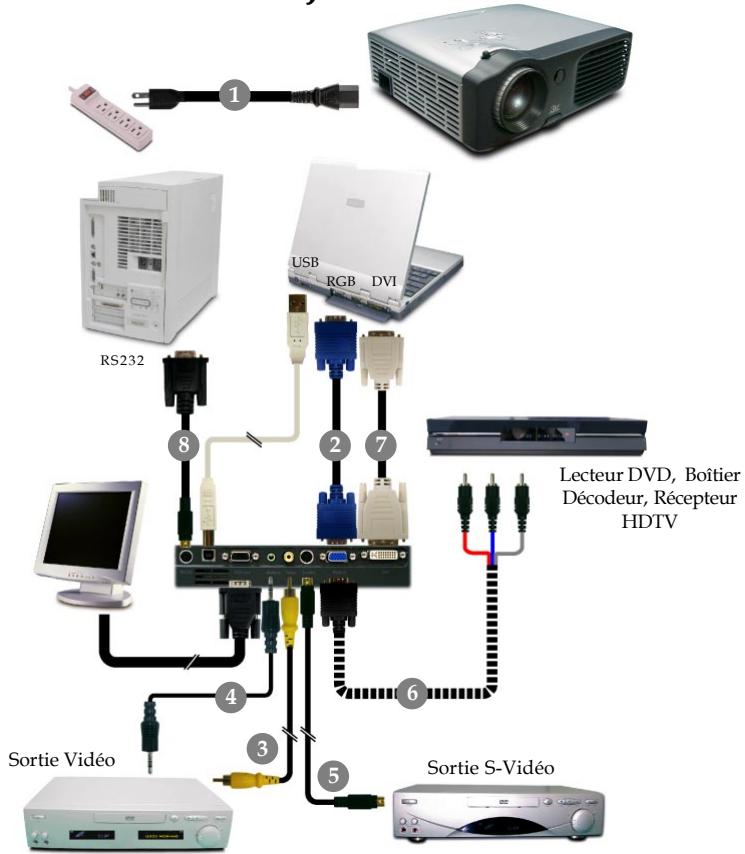

Connector le Projecteur

1. Cordon d'Alimentation
2. Cable VGA
3. Cable Video Composite
4. Cable Audio Jack/Jack
5. Câble S-Video (Accessoire optionnel)
6. Câble de connexion de D-Sub au RCA pour le HDTV/ composant (Accessoire optionnel)
7. Cable DVI vers DVI (Accessoire optionnel)
8. Câble RS232 (Accessoire optionnel)

Pour vous assurer que le projeteur fonctionne correctement avec votre ordinateur, veuillez configurer le mode d'affichage de votre carte graphique pour ajuster sa résolution de votre affichage est inférieure ou égale à 1024 x 768. Assurez-vous que la synchronisation du mode d'affichage est compatible avec le projeteur. Reportez-vous à la section "Modes Compatible" page 35.

Allumer/Eteindre le Projecteur

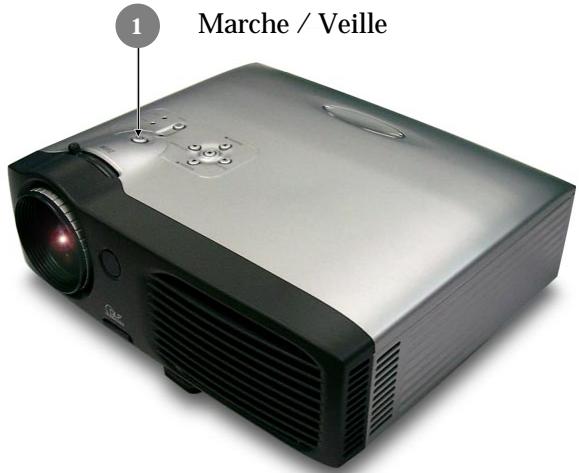

Allumer le Projecteur

Partir du Menu

Select language

English

Deutsch

Français

Italiano

Espanol

Portugues

日本語

繁體中文

简体中文

俄语

Russian

1. Retirer le cache de l'objet.
2. Assurez vous que le cordon d'alimentation et le cable de signal soit correctement connectés. Le "Témoin d'Alimentation" clignotera en vert.
3. Allumez la lampe en appuyant sur le bouton "Marche / Veille"itué sur le Panneau de Contrôle. Et le "Témoin d'Alimentation" deviendra vert.0

Lors de la première utilisation du projecteur, vous pouvez selectionner votre langue préféérée à partir du menu rapide après l'affichage de l'écran de démarrage.

1. Allumez votre source (ordinateur, notebook, lecteur video, etc.). Le projeteur détectera automatiquement votre source.

Si l'écran affiche "Pas de Signal", assurez-vous que les cables de signal sont connectés correctement.
Si vous connectez plusieurs sources en même temps, utilisez le bouton "Source" sur le Panneau de Contrôle pour permuter.

Allumez le projecteur avant d'allumer la source.

Eteindre le Projecteur

1. Appuyez sur le bouton "Marche / Veille" pour éteindre l'ampoule du projecteur, vous verrez un message "Eteindre la lampe? Picture Mute" sur l'affichage écran. Pressez à nouveau sur ce bouton pour confirmer. Sinon le message disparaître au bout de 5 secondes.

Veuillez remarquer que si vous appuyez à la place sur la touche l , le projecteur enterra en mode "Picture Mute" et aucune image ne sera affichée. Pour quitter le mode "Picture Mute", appuyez de nouveau sur le bouton "Marche / Veille".

1. Les ventilateurs de refroidissement continuant de fonctionner pendant environ 60 secondes pour le cycle de refroidissement et la Témoin lumineux d'Alimentation deviendra vert. Quand la Témoin lumineux d'Alimentation commence à clignoter, le projecteur est entree en mode de mise en veille. Si vous foulez remetre le projecteur en marche, vous nez attendre que le projecteur ait terminé le cycle de refroidissement et soit entree en mode attente. Une fois qu'il est en mode attente, appuyez simplement sur le bouton "Marche / Veille" pour redemarrer le projecteur.
2. Debranchez le cordon d'alimentation depuis la prise secteur et le projecteur.
3. N'allumez pas le projecteur immédiatement après l'avoir étéint.

Témoin d'Avertissement

Quand l'indicateur "LAMPE" devient rouge, le projecteur s'éteindra automatiquement. Contactez votre vendeur local ou notre service client.
Quand l'indicateur "TEMP" devient rouge pendant environ 20 secondes, ceci indique que le projecteur a ete en surchauffe. Vous verrez apparaitre un message "Le projecteur a surchauffe." sur l'affichage à l'écran. Le projecteur s'eteindra automatiquement. Dans des conditions normales, le projecteur peut etre rallumé pour continuer la presentation. Si le probleme persiste, vous nevez contacter votre vendeur local ou le service clientèle.
Quand l'indicateur "TEMP" clignote rouge pendant environ 10
seconds, vous verrez un message "Panne de Ventilateur. Lampe va
bientot s'eteindre automatiquement." sur I'affichage a I'ecran.
Contactez votre vendeur local ou le service clientèle.

Régler l'Image Projetée

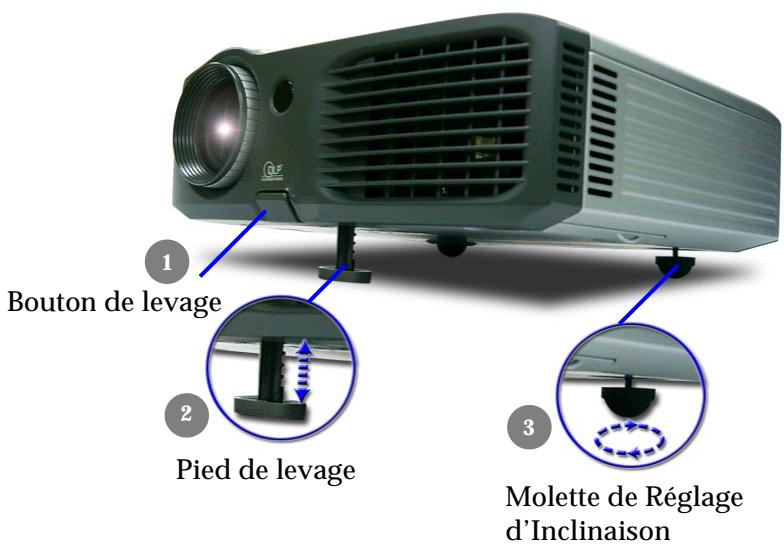

Régler la Hauteur du Projecteur

Le projecteur est équipé d'un pied de levage pour ajuster la hauteur du projeteur.

Pour élever le projecteur :

1. Appuyez sur le bouton de levage ①.
2. Elevez le projecteur de l'angle d'affichage désiré ②, puis relâchéz le bouton pour verrouiller le pied de levage dans sa position.
3. Utilisez ③ pour régler avec précision l'angle d'affichage. Pour abaiser le projecteur :
4. Appuyez sur le bouton de levage.
5. Abaissez le projecteur, puis relâchéz le bouton pour verrouiller le pied de levage en position.
6. Utilisez ③ pour régler avec précision l'angle d'affichage.

Régler le Zoom/Mise au point du Projecteur

Vous pouvez régler la bague du zoom pour agrandirRéduire. Pour faire la mise au point de l'image, tournez la bague de mise au point jusqu'à ce que l'image soit nette. Le projecteur fera la mise au point à une distance allant de 1,2m à 10,0m (3,9 pieds à 32,8 pieds).

BagueduZoom

Bague de Mise au Point

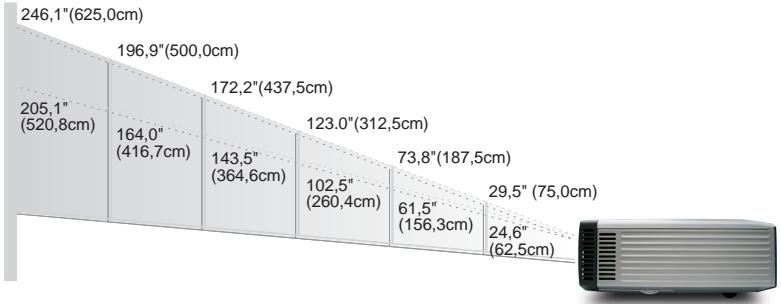

Régler la Taille de l'Image Projetée

Ce schéma est seulement destiné à servir de référence à l'utilisateur.

Contrôles Utilisateur

Panneau de Contrôle & Télecommande

Vous avez deux façons de contrôle les fonctions: Télecommande et Panneau de Contrôle.

Panneau de Contrôle

Télécommande

Utiliser le Panneau de Contrôle

Marché / Veille ©

Reportez-vous à la section "Allumer/Eteindre le Projecteur" page 11~12.

Source

Appuyez sur "Source" pour désir les sources RVB, Composant-p, Composant-i, S-Viséo, Video Composite et HDTV.

Menu

Appuyez sur "Menu" pour ouvrir les menus d'affichage d'écran (OSD). Pour quitter l'OSD, appuyez à nouveau sur le bouton "Menu".

Keystone /Keystone (Trapèze /Trapèze)

Corrige la distorsion de l'image dûè à l'inclinaison du projecteur. (±16 dégrès)

Touches de Sélection Quatre Directions

Utilizez 4 pour sélectionner les éléments ou pour réaliser des réglages pour votre sélection.

Entree

Confirmez votre sélectiond'éléments.

Auto Image (Image Automatique)

Synchronise automatiquement le projecteur sur la source d'entrée. 15..Fr

Utiliser la Telecommande

Marche / Veille

Reportez-vous à la section "Allumer/Eteindre le Projecteur" page 11~12.

Re-Sync

Synchronise automatiquement le projecteur sur la source d'entrée.

Volume + / - (Vol+/Vol-)

Augmente/diminue le volume du haut-parleur.

Reset (Réinitialiser)

Choisissez "Oui" pour restaurer les paramètres d'affichage par défaut.

Hide (Masquer)

Appuyer sur "Masquer" pour masquer l'image, appuyer une seconde fois pour restaurer l'affichage de l'image.

Trapèze /

Corrige la distorsion de l'imagé dûè à l'inclinaison du projecteur. (±16 degrès)

Page précédente (Mode ordinateur seulement)

Utilisez cette touche pour aller à la page suivante. Cette fonction est seulement disponible quand le projecteur est connecté à un ordinateur via un cable USB.

Page suivante (Mode ordinateur seulement)

Utilisez cette touche pour aller à la page précédente. Cette fonction est seulement disponible quand le projecteur est connecté à un ordinateur via un cable USB.

Freeze (Geler)

Appuyez sur le bouton "Geler" pour faire un arrêt sur l'image à l'écran.

Touches de Sélection Quatre Directions

Utilizez 4 pour selectionner les éléments ou pour réaliser des réglages pour votre sélection.

Menu

Appuyez sur "Menu" pour ouvrir les menus d'affichage d'écran (OSD). Pour quitter l'OSD, appuyez à nouveau sur le bouton "Menu".

Entrée

Confirmez votre sélectiond'éléments.

VGA

Appuyez sur "VGA" pour désir RVB Analogue, sources Composant et HDTV.

S-Video

Appuyez sur "S-Video" pour désir la source S-Video.

Contrôles Utilisateur

Composite

Appuyez sur "Composite" pourCHOISIR la source videoo composite.

DVI-D

Appuyer sur "DVI-D" pour désirir le connecteur DVI-D.

Menu d'Affichage à l'Ecran

Le projecteur possède des menus d'Affichage à l'Ecran (OSD) multilingue vous permettant de régler l'image et de réaliser une grande variété de paramétrages. Le projecteur détectera automatiquement la source.

Utilisation

1. Pour ouvrir le menu OSD, appuyez sur le bouton "Menu" sur la Telecommande ou sur le Panneau de Contrôle.
2. Quand l'OSD est affché, appuyez sur la touche ou 出 pour selectionner les éléments principaux.

Lors de la sélection sur une page particulière, appuyez sur la touche "Entrée" pour entrer dans le sous-menu.

1. Appuyez sur la touche ou pour sélectionner l'élément désiré et ajustez le paramétrage avec la touche ou .
2. Sélectionnez l'objet à ajuster suivant dans le sous-menu et réglez comme déscrit dans la partie 3. ci-dessus.
3. Appuyez sur le bouton "Menu" pour confirmer, et l'écran revienda au menu principal directement.
4. Pour quitter l'OSD, appuyez à nouveau sur le bouton "Menu". Le menu OSD se fermera et le projecteur enregistrera automatiquement les nouveaux paramètres.

Menu Principal

Contrôles Utilisateur

Mode Ordinateur / Video

Image-I		Image-II	Audio
Langue		Gestion	Paramètres Lampe
	English		Portugués
	Deutsch		日本語
	François		繁體中文
	Italiano		简体中文
	Espanol		Spanien
	Russian

Langue

Langue

You pouvez afficher le menu OSD multilingue. Utilisez la touche

et pour selectionner votre langue préféérée.

Appuyez sur le bouton "Entrée" pour finaliser la selection.

Contrôles Utilisateur

Mode Ordinateur / Video

Langue	Gestion			Paramétres Lampe
Image-I	Image-II			Audio
Mode Affichage	PC	Film	sRGB	JEUX
Luminosite
Contraste
Trapèze
Couleur	Press Enter to Set
Compens de Blanc
Temp. Couleur

Image-I

Mode Affichage

Il y a beaucoup de prépréglages d'usine optimisés pour différents types d'images.

PC: Pour ordinateur ou notebook.
Movie (Film): Pour le cinema domestique.
Jeux: Pour les jours
sRGB: Pour les couleurs PC standard.
User (Utilisateur): Pour les réglages ajustables personalisés.

Luminosite

Réglage de la luminosité de l'image.

Appuyez sur pour assombrir l'image.
Appuyez sur pour éclaircir l'image.

Contraste

Le contraste contrôle le degré de différence entre les parties les plus sombres et les plus claires de l'image. Le réglage du contrôle modifie la quantité de noir et de blanc de l'image.

Appuyez sur pour diminuer le contraste.
Appuyez sur pour augmenter le contraste.

Trapèze

Corrige la distorsion de l'image due à l'inclinaison de la projection. (±16 degrés)

Couleur

Appuyer sur "Entrée" pour régler les couleurs rouge, vert et bleu.

Contrôles Utilisateur

Mode Ordinateur / Video

Image-I

Compens de Blanc

Utilisez le contrôle de compensation des blancs pour positionner le niveau de compensation de blanc de la puce DMD.

0 représenté la compensation minimale, et 10 représenté la compensation maximale.

Si vous préférez une image plus soutenue, réglez vers le paramétrage maximum. Pour une image plus douce et plus naturelle, réglez vers le paramétrage minimum.

Temp. Couleur (Température Couleur)

Régler la température de couleur. Avec une température plus elevée, l'écran parait plus froid, avec une température plus faible, l'écran parait plus chaud.

Contrôles Utilisateur

Mode Ordinateur

Langue	Gestion	Paramétres Lampe
Image-I	Image-II	Audio
Fréquence	50
Suivi	50
Position H.	50
Position V.	50
Degamma	50
Format	16:9
Position Image 16:9	Press Enter to Set

"Fréquence" sert à modifier la fréquence des données d'affichage pour qu'elle corresponde à celle de la carte graphique de votre ordinateur. Quand vous rencontres une barre scintillante vertical, utilisez cette fonction pour procéder au réglage.

Suivi

Choisissez l'objet "Suivi" pour synchroniser la temporisation de signal de l'affichage avec celui de la carte graphique. Quand vous rencontres une image instable et scintillante, utilisez cette fonction pour la corriger.

Position H. (Position Horizontale)

Appuyez sur pour déplacer l'image vers la gauche.
Appuyez sur pour déplacer l'image vers la droite.

Appuyez sur (4) pour déplacer l'image vers le bas.
Appuyez sur pour déplacer l'image vers le haut.

Degamma

Cela vous permet deCHOISIR le tableau "dé-gamma" qui a eté ajusté afin de vous apporter la meilleure qualité d'image possible pour l'entrée.

Format

Vou puez sélectionner cette fonction pour ajuster votre type de rapport d'aspect désiré.

4:3: Le source d'entrée sera mise à l'échelle de façon à s'ajuster à l'écran de projection.

Contrôles Utilisateur

Mode Ordinateur

Langue	Gestion	Paramétres Lampe
Image-I	Image-II	Audio
Fréquence	50
Suivi	50
Position H.	50
Position V.	50
Degamma	50
Format	16:9
Position Image 16:9	Press Enter to Set

16:9: Le source d'entrée sera mise à l'échelle pour être ajustée à la largeur de l'écran.
Fenêtre: Quand une image en 4:3 est plus grande que l'écran 16:9 de l'utilisateur, vous pouvez désirier le mode "Fentré" pour réduire l'image afin qu'elle s'adapte à l'écran sans modifier la distance de projection.

Entrée d'origine

Fenêtre

Position Image 16:9

Régler la position d'image vers le haut ou le bas, quand vous seLECTIONné le rapport de côtes 16:9.

Appuyez sur ④ pour déplacer l'image vers le bas.
Appuyez sur pour déplacer l'image vers le haut.

Contrôles Utilisateur

Mode Video

Langue	Gestion	Paramétres Lampe
Image-I	Image-II	Audio
Degamma	50
Saturation	50
Teinte	50
Nettete	50
Format	16:9
Position Image 16:9	Press Enter to Set

Image-II (Mode Video)

Degamma

Cela vous permet deCHOISIR le tableau "dé-gamma" qui a eté ajusté afin de vous apporter la meilleure qualité d'image possible pour l'entrée.

Saturation

Le paramétrage de couleur ajuste une image video depuis le noir et blanc à une couleur complètement saturaé.

Appuyez sur pour diminuer la quantité de couleur dans l'image.
Appuyez sur pour augmenter la quantité de couleur dans l'image.

La fonction "Saturation", "Teinte" et "Nettete" n'est pas supportee en mode DVI-D.

Teinte

La teinte ajusté l'équilibre de couleur du rouge et du vert.

Appuyez sur ④ pour augmenter la quantité de vert de l'image.
Appuyez sur pour augmenter la quantité de rouge de l'image.

Netteté

Réglage de la nettedé de l'image.

Appuyez sur pour diminuer la netteté.
Appuyez sur pour augmenter la netteté.

Format

Vou puez sélectionner cette fonction pour ajuster votre type de rapport d'aspect désiré.

4:3: Le source d'entrée sera mise à l'échelle de façon à s'ajuster à l'écran de projection.

Contrôles Utilisateur

Mode Video

Langue	Gestion	Paramétres Lampe
Image-I	Image-II	Audio
Degamma	50
Saturation	50
Teinte	50
Nettete	50
Format	16:9
Position Image 16:9	Press Enter to Set

Image-II (Mode Video)

16:9: Le source d'entrée sera mise à l'échelle pour être ajustée à la largeur de l'écran.
Fenêtre: Quand une image en 4:3 est plus grande que l'écran 16:9 de l'utilisateur, vous pouvez désirier le mode "Fentré" pour réduire l'image afin qu'elle s'adapte à l'écran sans modifier la distance de projection.

Entrée d'origine

Fenêtre

Position Image 16:9

Régler la position d'image vers le haut ou le bas, quand vous seLECTIONné le rapport de côtes 16:9.

Appuyez sur ④ pour déplacer l'image vers le bas.
Appuyez sur pour déplacer l'image vers le haut.

Contrôles Utilisateur

Mode Ordinateur / Video

Audio

Volume

Appuyez sur pour diminuier le volume.
Appuyez sur pour augmenter le volume.

Muet

Choisissez l'icone gauche pour activer la fonction muet.
Choisissez l'icone droite pour désactiver la fonction muet.

Mode Ordinateur / Video

Gestion

Position Menu

Choisissez l'emplacement du Menu sur I'ecran d'affichage.

Projection

Bureau-Avant

Le réglage par défaut d'usine.

Bureau-Arrière

Quand vous sélectionnez cette fonction, le projecteur inverse l'image de sorte que vous pouvez projeter l'image derrière un écran translucide.

Plafond-Avant

Quand vous sélectionnez cette fonction, le projecteur renverse l'image pour une projection montée au plafond.

Plafond-Arriere

Quand vous sélectionnez cette fonction, le projecteur inverse l'image et la renverse à la fois. Vous pouvez projeter à partir de derrière un écran translucide avec une projection montée au plafond.

Type de Signal

Selectionner le type de signal sources RVB ou Video.

Verr. Source (Verrouillage Source)

Lorsque desactive, le projecteur recherche d'autres signaux lorsqu'el'entree courante est perdue. Lorsque le verrouillage de source est activé, il recherche le port de connexion spécifique.

Contrôles Utilisateur

Mode Ordinateur / Video

Gestion

Haute Altitude

Choisissez "ON" pour activer le mode Haute Altitude qui permet d'utiliser le ventilateur à pleine vitesse de façon continue pour permettre le refroidissement correct du projecteur à haute altitude.

Réinitialiser

Choisissez "Oui" pour rétabir les paramètres d'affichage sur tous les menus à leurs paramètres d'usine par défaut.

Mode Ordinateur / Video

Paramètres Lampe

Heure Lampe

Affiche le temps d'utilisation ecoulé de la lampe (en heures).

Réinit. de Lampe (Réinitialisation de la Lampe)

Réinitialiser le paramétrage de la lampe seulement quand la nouvelle lampe est installée.

Rappel de Lampe

Choisissez cette fonction pour afficher ou-cache le message d'ajretissement quand le message de remplacement de lampe est affiché. Le message apparaitra 30 heures avant la fin de vie de la lampe.

Mode ECO

Choisissez "Marche" pour réduire l'intensité de la lampe du projecteur ce qui réduira la consommation électrique et allongera la durée de vie de la lampe jusqu'à 130% .

Arhat Auto

Réglez l'intervalle de l'arrêt du système lorsqu'il n'y a pas d'entrée de signal. (En minutes)

Appendices

Dépannage

Si vous rencontres des problèmes lors de l'utilisation du projeteur, reportez-vous à ce qui suit. Si le problème persististe, contactez votre vendeur local ou notre service client.

Problème : Aucune image n'apparait à l'écran.

Vérifiez que tous les câbles et les cordons d'alimentation sont correctement connectés comme décrit dans la section "Installation".
Vérifiez que les broches des connecteurs ne sont pas tordues ou cassées.
Vérifiez si la lampe de projection a été correctement installée. Reportez-vous à la section "Remplacer la lampe".
Vérifiez que vous avez retire le cache de l'objet et que le projecteur est allumé.
Assurez-vous que la fonction "Masquer" n'est pas activée.

Problème : Image partielle, qui défile ou mal affichée.

Appuyer sur le bouton "Re-Sync" de la Telecommande ou appuyer sur le bouton "Image Automatique" du Panneau de Commande.
Si vous utilisez un PC:

Si la résolution de votre ordinateur est supérieure à 1024 × 768 . Suivez les étapes énoncées ci-dessous pour réinitialiser la résolution.

Pour Windows 3.x:

1. Dans le Gestionnaire de Programmes de Windows, cliquez sur l'icone "Paramétrage de Windows" dans le groupe Principal.
2. Verifiez que le paramétrage de la résolution de votre affichage est inférieure ou égale à 1024 x 768.

Pour Windows 95, 98, 2K, XP:

1. Ouvrez l'icone "Poste de Travail", le repertoire "Panneau de Configuration", et double cliquez sur l'icone "Affichage".
2. Sélectionnéz l'onglet "Paramètres".
3. Dans la "Zone d'Ecran" vous trouvez le paramétrage de résolution. Vérifiez que le paramétrage de résolution est inférieur ou égal à la résolution 1024 x 768.

Si le projecteur ne projette toujours pas l'image complète, vous devrez aussi changer l'affichage du monitreur que vous utilisez. Reportez-vous aux étapes suivantes.

1. Suivez les étapes 1~2 ci-dessus. Cliquez sur le bouton "Propriétés Avances".
2. Sélectionnéz le bouton "Modifier" sous l'onglet "Moniteur".

Appendices

1. Cliquez sur "Afficher tous les périphériques". Puis sélectionnez "Types de moniteur standard" dans la boîte "Fabricants";CHOISSEZ LE MODE DE RÉSOLUTION dont vous ave besoin dans la boîte "Modèles".
2. Vérifiez que le paramétrage de résolution de l'affichage du moniteur est inférieur ou égal à 1024 x 768.

Si vous utilisez un Notebook:

1. Vous doivent tout d'abord réaliser les étapes de paramétrage de résolution de l'ordinateur, décrites ci-dessus.
2. Permuter l'affichage du Notebook sur le mode "affichage externe seulement" ou "TRC seulement".

Si vous rencontres des difficultés pour changer de résolution ou que votre moniteur se fige, redémarrez tout l'équipement et le projecteur.

Problème : L'écran du Notebook ou du PowerBook n'affiche pas votre présence.

Si vous utilisez un Notebook:

Certains Notebook peuvent désactiver leur propre écran quand un second périphérique d'affichage est utilisé. Chacun d'eux a sa propre façon d'être réactif. Reportez-vous à la documentation de l'ordinaire pour les informations détaillées.

Si vous utilisez un Apple PowerBook:

Dans les Panneaux de Contrôle, ouvrez Affichage PowerBook pour sélectionner Miroir Video "Active".

Problème : L'image est instable ou scintillante

Utilizez "Suivi" pour la corriger.
Changez le paramétrage de couleur du moniteur à partir de votre ordinateur.

Problème: L'image présente des barres verticales scintillantes

Utilisez "Fréquence" pour procéder au réglage.
Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour le rendre compatible avec le produit.

Problème : La mise au point de l'image n'est pas bonne

Ajustez la Bague de Mise au Point sur l'objet du projeteur.
Assurez-vous que l'écran de projection se situe dans la plage de distance requise de 1,2m (3,9ft.)~10,0m (32,8ft.) du projeteur.

Appendices

Problème : L'écran est étiré quand vous affichez des DVD 16:9.

Le projecteur détectera lui-même automatiquement les DVD 16:9 et ajustera le rapport d'aspect par numérisation de l'écran entier avec le paramétrage par défaut de 4:3.

Si le projecteur est toujours étiré, vous aurez aussi besoin de régler le rapport d'aspect en vous reportant à ce qui suit:

Sélectionnez le type de rapport d'aspect de 4:3 sur votre lecteur DVD si vous lisez des DVD 16:9.
Si vous n'arrivez pas à sélectionner le type de rapport d'aspect de 4: 3 sur votre lecteur DVD, veuillez sélectionner la fonction d'Affichage à l'Ecran (OSD) de 4:3 du projecteur pour votre affichage.

Problème : L'Image est inversée.

Pour sélectionner "Gestion" dans l'OSD et ajuster la direction projection.

Problème : La lampe grille et émet un claquement

Quand la lampe atteint sa fin de vie, elle grillera et émettra un claquement fort. Si cela se produit, le projecteur ne se remettra pas en route tant que le module de la lampe n'aura pas été remplaced. Pour remplacer la lampe, suivez les procédures dans la section "Remplacer la Lampe".

Problème : Message voyant DEL allumé

Message	Témoin/Alimentation Vert	Témoin Temp	Témoin Lampe
Etat de Veille (Cordon d'alimentation entrée)	Clignotant	○	○
Eclairage lampe	○	○	○
Sous tension	○	○	○
Hors tension (Refroidissement)	○	○	○
Erreur (Défaillance lampe)	○	○	○
Erreur (Défaillance thermique)	○	○	○
Défaillanceverrouillageventilateur	○	Clignotant	○
Erreur (Temp. excessive.)	○	○	○
Erreur (Lampe hors d'usage)	○	○	○

Appendices

Problème : Message de rappel

“La lampe approche la fin de sa durée de vie en fonctionnement en pleine puissance. Remplacement conseillé!” s'affiche pendant environ 10 secondes lorsque la lampe atteint la fin de sa durée de vue.
"Le projeteur a surchauffé. La lampe va bientôt s'eteindre automatiquement." s'affiche lorsque la température du système est excessive.
“Panne de Ventilateur. Lampe va bientôt s'éteindre automatiquement.” s'affiche lorsque le ventilateur est en panne.

Appendices

Avertissement: Le compartment de lampe est chaud! Laissez-le refroidir avant de changer la lampe!

Remplacer la lampe

Le projecteur détectera lui-même la durée de vie de la lampe. Il vous affichera un message d'advertissement "La lampe approche la fin de sa durée de vie en fonctionnement en pleine puissance. Remplacement conseillé!" Quand vous Voyez ce message, contactez votre vendeur local ou le centre de réparation pour faire changer la lampe dés que possible.

Vérifiez que le projecteur a refroidi pendant au moins 30 minutes avant de changer la lampe.

Avertissement: Pour diminuer le risque de blessure corporelle, ne faites pas tomber le module de lampe et ne touche pas l'ampoule. L'ampoule peut se briser et causer des blessures si vous la faites tomber.

Procedure de Remplacement de Lampe:

1. Eteignez le projecteur en appuyant sur le bouton Marche / Veille.
2. Laissez refroidir le projecteur pendant au moins 30 minutes.
3. Debranchez le cordon d'alimentation.
4. Utilisez un tournevis pour retarder les vis du cache.
5. Poussez et enlevez le couvercle.2
6. Retirez les 2 vis du module de lampe.
7. Retirez le module de lampe.4

Pour remplacer le module de lampe, suivez les étapes précédentes en sens inverse.

Mode Compatible

Mode	Résolution	(Analogue)		(Numérique)
		Fréquence V. (Hz)	Fréquence H. (kHz)	Fréquence V. (Hz)	Fréquence H. (kHz)
VESA VGA	640 x 350	70	31,5	70	31,5
VESA VGA	640 x 350	85	37,9	85	37,9
VESA VGA	640 x 400	85	37,9	--	--
VESA VGA	640 x 480	60	31,5	60	31,5
VESA VGA	640 x 480	72	37,9	72	37,9
VESA VGA	640 x 480	75	37,5	75	37,5
VESA VGA	640 x 480	85	43,3	85	43,3
VESA VGA	720 x 400	70	31,5	70	31,5
VESA VGA	720 x 400	85	37,9	85	37,9
SVGA	800 x 600	56	35,2	56	35,2
SVGA	800 x 600	60	37,9	60	37,9
SVGA	800 x 600	72	48,1	72	48,1
SVGA	800 x 600	75	46,9	75	46,9
SVGA	800 x 600	85	53,7	85	53,7
VESA XGA	1024 x 768	60	48,4	60	48,4
VESA XGA	1024 x 768	70	56,5	70	56,5
VESA XGA	1024 x 768	75	60,0	75	60,0
VESA XGA	1024 x 768	85	68,7	85	68,7
* VESA SXGA	1152 x 864	70	63,8	-	-
* VESA SXGA	1152 x 864	75	67,5	-	-
* VESA SXGA	1152 x 864	85	77,1	-	-
* VESA SXGA	1280 x 1024	60	63,98	60	63,98
* VESA SXGA	1280 x 1024	75	79,98	-	-
* VESA SXGA+	1400 x 1050	60	63,98	-	-
MAC LC 13"	640 x 480	66,66	34,98	-	-
MAC II 13"	640 x 480	66,68	35	-	-
MAC 16"	832 x 624	74,55	49,725	-	-
MAC 19"	1024 x 768	75	60,24	-	-
* MAC	1152 x 870	75,06	68,68	-	-
MAC G4	640 x 480	60	31,35	-	-
i Mac DV	1024 x 768	75	60	-	-
* i Mac DV	1152 x 870	75	68,49	-	-
* i Mac DV	1280 x 960	75	75	-	-

Remarque:"* compression d'imag par ordinateur.

Installation pour un montage au plafond

1. Afin d'eviter d'endommager votre projecteur, veuillez utiliser le kit pour montage sur plafond pour l'st installation.
2. Si vous poulez utiliser le kit de montage au plafond d'un autre fabricant, vérifie que les vis utilisées pour monter le projecteur au plafond respectent bien les spécifications suivantes :

Veuillez noter que les dommages resultant d'une installation incorrecte ne sont pas couverts par la garantie.

Type de vis: M2.6

Longueur de vis maximum: 10 mm
Longueur Minimum de la vis: 8mm
