MODE D'EMPLOI MEGANE 2 RENAULT
- Pour déverrouiller : touche 1
- Pour verrouiller : touche 3
- Pour déverrouiller et verrouiller le coffre uniquement : touche 2
Mode mains libres
Carte RENAULT sur vous,
- Pour déverrouiller: ouvre une porte;
- Pour verrouiller: appuyez sur le bouton 4.
La carte mains libres peut etre utiliser en mode telecommande.
Particularités d'utilisation
Zone de reconnaissance de la carte en mode mains libres.
Zone A: zone de reconnaissance pour le déverrouillage et le verrouillage du vehicule.

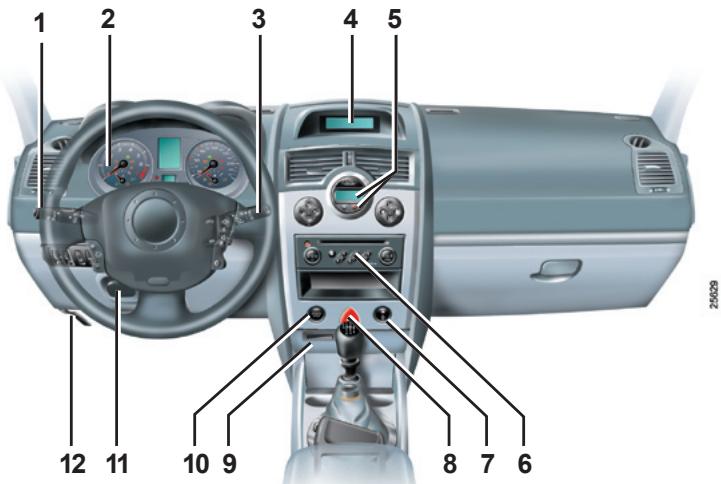

POSTE DE CONDUITE (chapitre 1)
1 Manette de :
- deux indicateurs de direction;
- éclairage extérieur;
- deux brouillard avant;
- deux de brouillard arrêté.
2 Tableau de bord.
3 - Manette d'essuie-vitre/lave-vitre du pare-brise et de la lunette arrête (suivant vehicule).
-Commande de défilament de l'ordinateur de bord.
4 Affichage, suivant vehicule, de l'heure, de la température, des informations de la radio, du système de navigation...
5 Commande de climatisation.
6 Emplacement pour radio, système de navigation.
7 Contacteur de condensation électrique des portes.
8 Contacteur des faux de détresse.
9 Emplacement du lecteur de carte RENAULT.
10 Bouton d'arret et de démarrage du moteur.
11 Réglage du volant.
12 Commande d'ouverture du capot moteur.

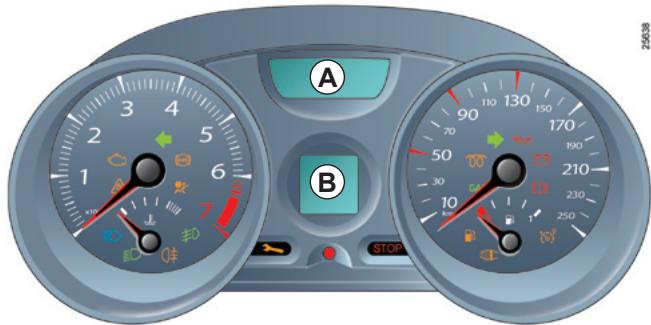

TABLEAU DE BORD (chapitre 1)
Témoins
Témoin STOP allumé: arrêt immédiat (compatible avec la circulation).
Témoin allumé : intervention prochaine sur le vehicule.
Afficheur A
Alerte niveau mini huiile moteurpendant environ 30 secondes puis passage en fonction ordinaire de bord.
Afficheur B
Suivant vehicule :
affichage du rapport de boite de vitesses engagé (vehicules avec boite de vitesses automatique);
- de l'etat d'ouverture des ouvrants;
- de l'etat de gonflage des pneumatiques.

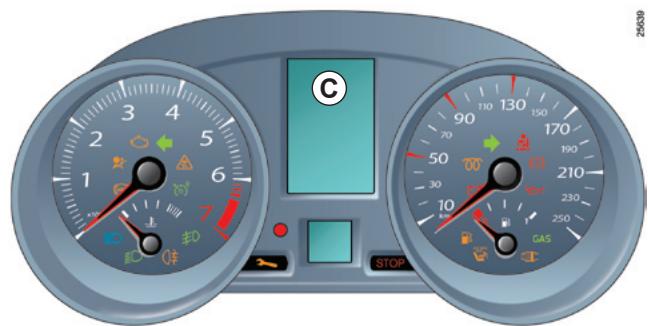

Matrice C
Regroupe les messages de l'ordinateur de bord, les informations sur I'etat de gonflage des pneumatiques, I'etat des ouvrants et les informations radio.
SYSTÉME DE SURVEILLANCE DE PRESSION DES PNEUMATIQUES (chapitre 2)
Chaque roue, sauf la roue de secours, est equipée d'une valve spécifique qui remonte l'information de l'état du pneumatique au tableau de bord.
À l'arrêt, le système actualise les informations toutes les minutes environ, en roulage (à 20 km/h) la mise à jour se fait en temps réel.
Ce témoin vous informe de l'état des pneumatiques (crevaison, sousgonflage...).
L'allumage du témoin vous impose avant tout la vérification de la pression des pneumatiques.
Rappel: les pressions doivent être ajustées à froid, sinon majoré de 0,2 à 0,3 bar (3 PSI).
Si le réajustement ne suffit pas, reportez-vous à la notice d'utilisation pour plus d'informations.

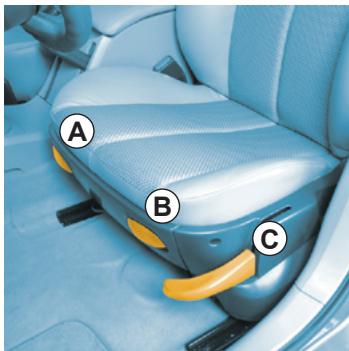

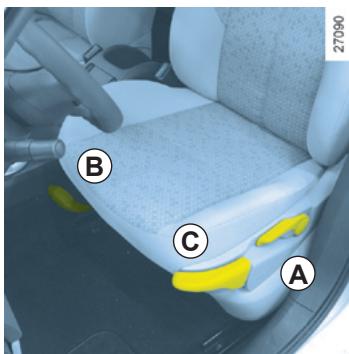

Réglages des sièges
A - Pour incliner le dossier.
B-Pour avancer/reculer les siege.
C-Pour monter/descendre le siege.

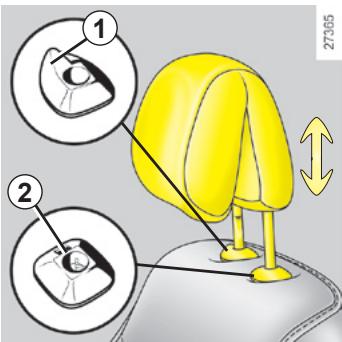

Réglages appui-tête avant
Vers le haut : montez-le.
Vers le bas : poussez légrement la commande 1 ou nevez la languette 2 et baissez l'appui-tête.

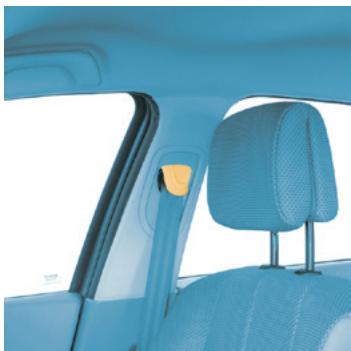

Réglage en hauteur de la ceinture
Prétensionneurs de ceintures, airbags, ajustement des ceintures, reportez-vous à la notice de base.

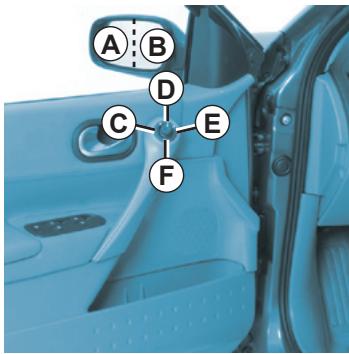

Rétroviseurs extérieurs à commandes électriques :
C Côté gauche.
D Position repos.
E Côté droit.
F Rabattement des rétroviseurs.
Le miroir du rétroviseur côte conducteur peut composer deux zones visiblement délimités.
La zone B correspond à ce qui est normalement vu dans un rétroviseur classique.
La zone A permet d'accroître la visibilité laterale arrêté.
Les objets dans la zone A apparaissent beaucoup plus éoliignés qu'ils ne le sont dans la réalité.
SIGNALISATION LUMINEUSE / ESSUIE LAVE-VITRES (chapitre 1)
Feux de position, de croisement et de route
Repère A positionné sur :
Feux de position.
Feux de croisement.
Feux de route (dans la position precedente, tirez
la manette une fois vers vous).
Fonctionnement automatique
Reportez-vous au paragraphe « éclairage et signalisations extréieurs » en chapitre 1.
Feux de brouillard avant et arrière
Lorsque les feuels sont allumés, positionnez ±bB sur:
Feux de brouillard avant.
Feu de brouillard arrère.

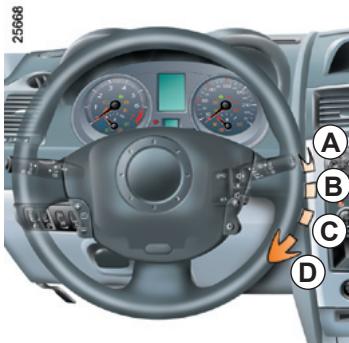

Pare-brise
A Arret.
B Suivant vehicule, balayage intermittent ou fonction essuyage automatique.
C Balayage continu lent.
D Balayage continu rapide.
Lave-vitre : tirez sur la manette.
Lunette arrête (suivant vehicule)
Pivotez la manette jusqu'au symbole :
Essuie-vitre.
Essuie/lave-vitre arrriere.
Version essence
Sans plomb.
Version diesel
Gazole.
Capacité du réservoir (environ) : 60 litres.
Mise en garde
Ce document est un extrait des points principaux concernant votre vehicule pour vous permettre une connaissance synthétique des équipements et une mise en main rapide.
Il ne se substitue donc pas à la notice du vehicule que nous vous engaggeons à dire attentivement. La notice est située dans la boite à gants.
Nota : Les nombres de chapitres indiqués entre parentheses correspondant aux chapitres de la notice d'ou proviennent ces points principaux.
Les prestations décrites dans ce document dépendent du niveau d'équipement de notre vehicule et du pays.
RENALT s.a.s. Société par Actions Simplifiée au capital de 533941 113 € 13-15, quai Le Gallo 192 900 Boulogne-Billancourt
R.C.S. Nanterre 780129987 - SIRET 780129987 03591 / Tél.: 0810 40 50 60

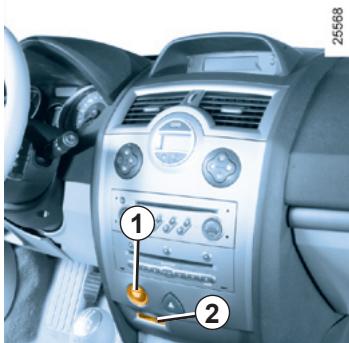

Démarrage/arrêt du moteur
Carte RENAULT mains libres
Carte à l'intérieur du vehicule (perimètre ±bA , hormis certaines zones en hauteur telles que pare-soleil, parties supérieures de la planche de bord, etc.), procèdez aux conditions de démarrage.
Carte RENAULT à télécommande
Carte insérée dans le lecteur de carte 2, procédez aux conditions de démarrage.
Conditions de démarrage
Pour demarrer, appuyez sur la pedale de frein ou d'embrayage puis appuyez sur le bouton 1. Si une vitesse est engagée, seul l'appui sur la pedale d'embrayage permettra le demarrage.
Particularités vehicules à boîte automatique
Appuyez sur la pédale de frein, levier en position N ou P.
Arrêt du moteur carte RENAULT mains libres
Véhicule à l'arrêt, appuyez sur le bouton 1, la colonne de direction se verrouille.
Arrêt du moteur carte RENAULT à télécommande
Vehicule à l'arrêt, appuyez sur le bouton 1, retirez la carte du lecteur 2, la colonne de direction se verrouille.
Nota
Dans les deux cas, les accessoires (radio...) continuant de fonctionner. L'ouverture de la porte conducteur arrêté leur fonctionnement.

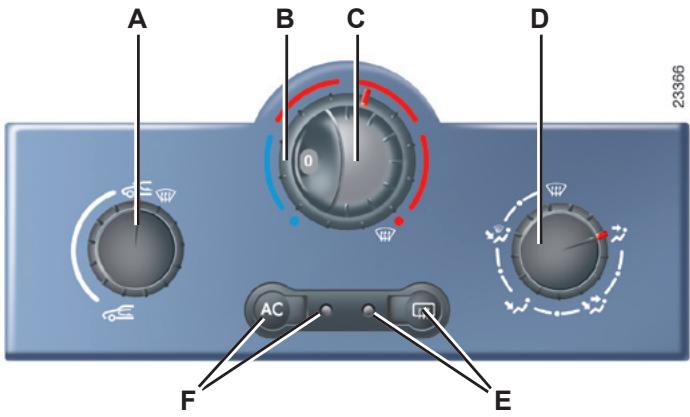

CHAUFFAGE/AIR CONDITIONNE (chapitre 3)
A Commande de recyclage de l'air.
B Reglage de la temperature de l'air.
C Reglage de la vitesse de ventilation.
D Reglage de la répartition de l'air dans l'habitacle.
E Commande et témoin de dégivrage et de désembuage de la lunette arrière dégivrante et des rétroviseurs dégivrants (suivant vehicule).
F Commande et témoin de mise en route de l'air conditionné (suivant vehicule).

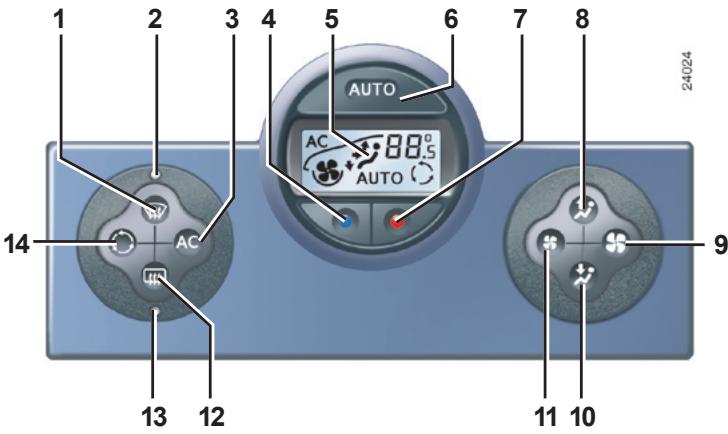

AIR CONDITIONNE AUTOMATIQUE (chapitre 3)
1 Touche « voir clair » pour le désembuage et le dégivrage des vitres.
2 Témoin associé à la fonction « voir clair »
3 Mise en service et arrêt de l'air conditionné.
4 et 7 Reglage de la temperature de l'air.
5 Afficheur
6 Mise en service du mode automatique.
8 et 10 Reglage de la répartition de l'air dans l'habitacle.
9 et 11 Réglage de la vitesse de ventilation.
12 Dégivrage de la lunette arrête et des rétroviseurs (suivant vehicule).
13 Témoin associé au dégivrage de la lunette arrêté.
14 Commande de recyclage de l'air.
Niveau liquide lave-glace

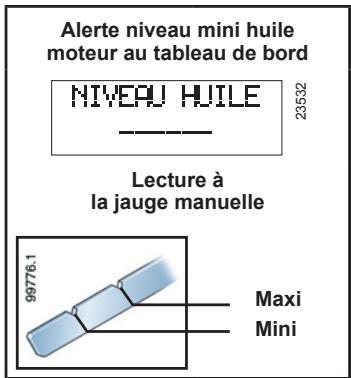

Niveau huile moteur
À refaire le plus tout possible dés que :
- l'afficheur au tableau de bord vous en averit ;
- le niveau atteint le Mini sur la jauge manuelle.
Il est impératif de contrôler régulièrement tous les niveaux et de respecter les fréquences de révisions.
Suivant vehicule, les aerosols répare-pneu, la roue de secours ou le kit de gonflage des pneumatiques sont situés sous le tapis de coffre.

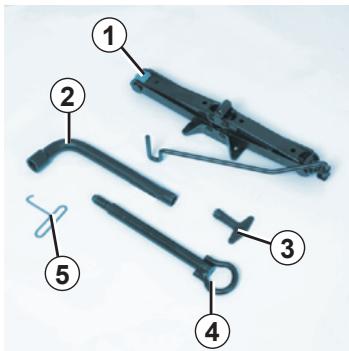

Bloc-outsils
Situé sous le tapis de coffre.
1 Cric.
2 Manivelle.
3 ou 5 Clé d'enjoliveur.
4 Anneau de remorquage.
