| Type de produit | Réfrigérateur-congélateur |
| Marque | DE DIETRICH |
| Modèle | DRS922JE |
| Hauteur | 1225 mm |
| Largeur | 560 mm |
| Profondeur | 550 mm |
| Classe climatique | SN (10 à 32 °C), N (16 à 32 °C), ST (16 à 38 °C), T (16 à 43 °C) |
| Alimentation | 230 V, 50 Hz |
| Dégivrage compartiment réfrigérateur | Automatique |
| Dégivrage compartiment congélateur | Manuel (avec spatule en plastique) |
| Fabrication de glaçons | Oui, bac à glaçons |
| Éclairage intérieur | Oui, ampoule remplaçable |
| Réversibilité de la porte | Oui, possible par l'utilisateur |
| Nettoyage | Eau tiède et bicarbonate de soude ; éviter produits abrasifs |
| Sécurité enfants | Oui, éléments d'emballage dangereux, porte neutralisable en cas de mise au rebut |
| Zone la plus froide | Température ≤ +4 °C, indiquée par symbole |
| Réglage de température | Bouton thermostat rotatif : position 1 (chaud) à 6 (froid), 0 (arrêt) |
| Indicateur de température | Affichage « OK » si zone froide ≤ 4 °C |
| Service après-vente | Contacter le SAV De Dietrich (coordonnées en notice) |
| Pièces détachées d'origine | Utiliser uniquement des pièces d'origine |
FOIRE AUX QUESTIONS - DRS922JE DE DIETRICH
Questions des utilisateurs sur DRS922JE DE DIETRICH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice DRS922JE - DE DIETRICH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DRS922JE de la marque DE DIETRICH.
MODE D'EMPLOI DRS922JE DE DIETRICH
Vous venez d'acquérir un congélateur DE DIETRICH et nous vous en remercions.
Nos équipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.
Votre nouveau congélateur DE DIETRICH s'intégrera harmonieusement dans votre cuisine et alliera parfaitement les performances de conservation de vos aliments et la capacité d'utilisation. Nous avons voulu vous offrir un produit d'excellence.
Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes, de lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouveau congélateur DE DIETRICH.
Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).
Et retrouvez-nous aussi sur notre site www.dedietrich-electromenager.com sur lequel vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.
DE DIETRICH
Les nouveaux objets de valeur
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Important : Avant de mettre votre appareil en route, veuillez lire attentivement
ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
Comment rédiger une notice d'emploi
Les symboles ci-dessous vous guideront tout au long de la lecture de votre notice.
Instructions liées à la sécurité lors de l'utilisation de l'appareil.
Conseils pour une utilisation correcte de l'appareil afin d'obtenir les meilleures performances.
Informations liées à la protection de l'environnement.
Ce sont des avertissements de sécurité. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil.
Nous recommandons de conserver cette notice afin de pouvoir la consulter au besoin et de la remettre, le cas échéant, au nouveau propriétaire de l'appareil.
Usage domestique
- Les réfrigérateurs/congélateurs domestiques sont destinés uniquement à la conservation et/ou à la congélation des aliments.
- Contrôler, avant d'installer l'appareil, s'il n'est pas endommagé. Dans le cas contraire, s'adresser au revendeur.
- Cet appareil est lourd. Faites attention lors de son déplacement.
- Une éventuelle modification de l'installation électrique de votre maison qui serait nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.
- Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
- À cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.
- Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).
- Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur ou le compartiment à basse température, elles pourraient éclater.
- Ne touchez pas les aliments surgelés avec des mains humides. Les mains pourraient y rester collées.
- Ne jamais essayer de réparer l'appareil vous-même. Les réparations effectuées par des personnes incompétentes peuvent endommager l'appareil. S'adresser au centre de service après-vente le plus proche et n'exiger que des pièces de rechange d'origine.
Sécurité enfants
- Les éléments de l'emballage (par ex. sacs, pellicules, polystyrène) peuvent être dangereux pour les enfants. Ils peuvent s'étouffer !
- En cas d'élimination de l'appareil, couper le câble d'alimentation et neutraliser le dispositif de fermeture de la porte de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil.
- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
Protection de l'environnement
Cet appareil ne contient pas, dans son circuit réfrigérant et ses matières isolantes, de gaz réfrigérants nocifs pour la couche d'ozone. Il ne doit pas être mis au rebut avec les ordures urbaines et la ferraille afin d'éviter d'endommager le circuit réfrigérant, plus particulièrement à l'arrière de l'appareil. Contactez votre mairie afin de vous renseigner sur la collecte de ce type d'appareils.
Les matériaux utilisés dans cet appareil et qui sont marqués par ce symbole sont recyclables.
Mise au rebut des anciens appareils
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis à un point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, assurant ainsi que les déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
Élimination / Utilisation avant la mise en service / Mise en service
Réglage de la température / Équipement intérieur 5
Explication signalétique de la zone froide / Conseils 6
Compartiment congélateur - Réglage de la température / Équipement intérieur / Conseils
Entretien dégivrage
Nettoyage / Changement de l'ampoule 8
Matériaux de l'emballage
- Les matériaux marqués de ce symbole sont recyclables.
PE (polyéthylène), PS (polystyrène), PP (polypropylène).
Tous les matériaux de l'emballage sont recyclables.
Mise au rebut des anciens appareils
S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.
Avant la mise en service
À cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez au moins 2 heures avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.
- L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de « neuf ».
N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique.
L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.
Enlevez les bandes autocollantes à gauche et à droite à l'extérieur de la porte et toutes les bandes autocollantes et rembourrages à l'intérieur de l'appareil (sauf la plaque signalétique).
Mise en service
- Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position « O » (arrêt).
- Le bouton rotatif pour la sélection de la température se trouve dans le compartiment réfrigérateur, à droite.
- L'appareil est ainsi en état de fonctionnement. Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole « O ».
Réglage de la température
- L'exacte position du thermostat doit être repérée en considérant que la température interne dépend des facteurs suivants:
- température ambiante ;
- fréquence d'ouverture des portes;
- quantité d'aliments conservés;
- emplacement de l'appareil.
- La température est réglée automatiquement.
- Position « 1 » e.
- Position « 6 » = température la plus basse
- Position "0" = arrêt
Une position moyenne est la plus indiquée.

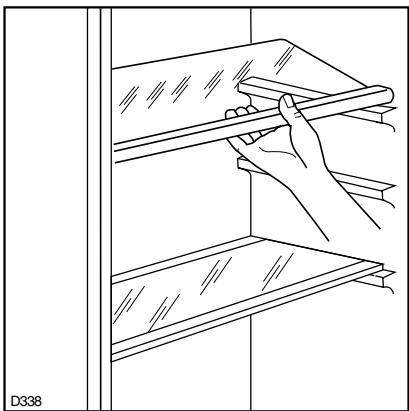

Tablettes amovibles
- Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.
- Tirez la surface de rangement vers l'avant jusqu'à ce que vous puissiez la faire basculer vers le haut ou vers le bas et l'extraire.
- Pour le placement à une autre hauteur, procéder dans l'ordre inverse.
- Pour une meilleure utilisation de l'espace, vous pouvez superposer les demi-tablettes antérieures sur les demi-tablettes postérieures.
Pour permettre une bonne circulation de l'air, ne retirez pas la clayette inférieure en verre située au-dessus du ou des bacs à légumes, ni le balconnet porte-bouteille.

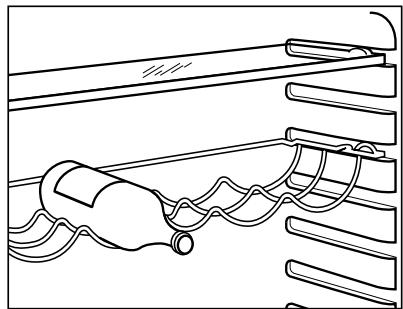

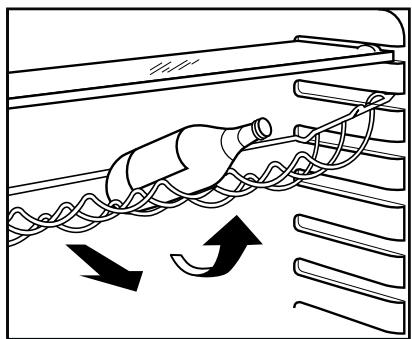

Clayette porte-bouteille
- Placez les bouteilles (ouverture vers l'avant) dans les emplacements prévus de la clayette.
Si la clayette est placée à l'horizontal, ne placez que des bouteilles non entamées.
- Cette clayette porte-bouteilles peut s'incliner afin de faciliter le rangement de bouteilles déjà entamées.
Pour cela, tirez la clayette vers l'avant jusqu'à ce qu'elle puisse pivoter vers le haut, puis glissez-la dans le support de clayette supérieur.

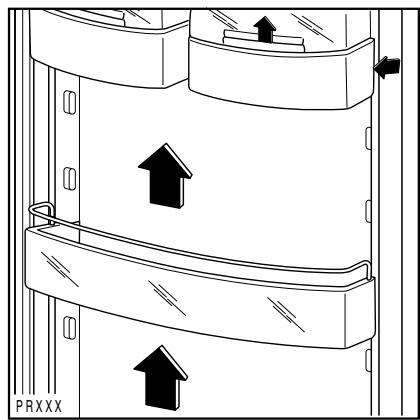

Balconnets
- Il est possible de changer de place le balconnet central.
- Dégagez le balconnet en agissant dans le sens indiqué par les flèches.
- Remontez le balconnet à la hauteur désirée.
Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être aisément retirés et replacés dans la même position.
Explication signalétique de la zone froide
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.
Zone la plus froide : inférieure ou égale à +4 °C
Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâtes à tarte, pizzas/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation C.
Thermostat à régler
Température correcte
L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur.
L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4°C.
Si la température est supérieure à 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglant son thermostat.
ATTENTION : Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectuée dans les 30 secondes.
Économie d'énergie
- N'installez pas l'appareil à proximité de cuisinières, radiateurs ou autres sources de chaleur. Si la température ambiante est élevée, le compresseur fonctionne plus fréquemment et plus longtemps (voir chapitre "Installation").
- N'ouvrez pas la porte plus longtemps que nécessaire.
- Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
- Ne placez pas d'aliments chauds dans l'appareil. Attendez que les aliments refroidissent.
- Ne réglez pas la température plus bas que nécessaire.
- De temps en temps, dépoussiérez le condenseur situé à l'arrière de l'appareil, à l'aide d'un aspirateur ou d'une brosse souple.
Réfrigération
- N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve.
- Couvrez les aliments, surtout s'ils sont aromatiques.
- Placez les denrées de façon à ce que l'air puisse circuler tout autour.
Où placer les denrées ?
Viandes (de toutes sortes) : enveloppez-les dans des sachets en plastique et placez-les sur la tablette en verre au-dessus du bac à légumes.
La période de conservation est de 1 à 2 jours au maximum.
Aliments cuits, plats froids, etc. : placez-les, bien couverts, sur une clayette.
Fruits et légumes : placez-les dans le(s) bac(s) à légumes (une fois nettoyés).
Beurre et fromage : enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.
Lait en bouteille : à placer dans l'un des balconnets de la contre-porte.
Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés.
Réglage de la température
- Pour congeler les aliments frais, il n'est pas nécessaire de différente de celle employée en fonctionnement normal.
- Si vous désirez congeler plus rapidement, vous pouvez plus froide, tout en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur. Dans ce cas, il faudra ramener le thermostat sur une position moins froide.
- À la première mise en fonctionnement ou après un arrêt prolongé, faites fonctionner l'appareil pendant au moins deux heures sur la position de froid maximum.
Ramenez ensuite le thermostat sur la position désirée.
Équipement intérieur
La fabrication des glaçons s'effectue dans le compartiment Congélateur.
Remplissez d'eau le bac jusqu'aux trois quarts de sa hauteur afin de permettre l'expansion de la glace.
Le démoulage des bacs en matière plastique s'obtient par simple torsion.
N'employez pas d'objet métallique pour décoller les bacs à glaçons.
Entretien
Débranchez l'appareil avant toute opération.
Attention : Cet appareil contient des hydrocarbures dans son circuit réfrigérant ; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.
Compartment réfrigérateur
- Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore sans intervention.

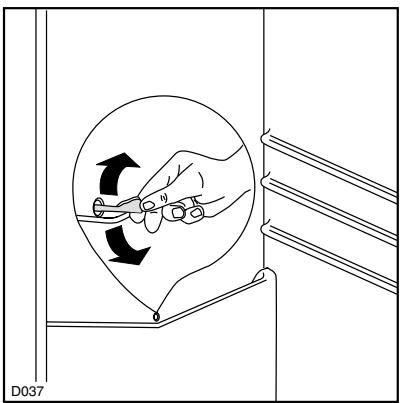

- Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.
Conseils
- Des paquets de petites dimensions permettent d'obtenir une congélation rapide et uniforme.
- Enveloppez les denrées dans du papier d'aluminium ou de polyéthylène, en éliminant les bulles d'air et en fermant bien les paquets.
- Évitez de placer des produits à congeler en contact avec des denrées déjà congelées, pour éviter d'en élever la température.
- Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des gelures.
- Indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.
- Au moment de l'achat, il est vivement recommandé d'écourter au minimum le temps qui s'écoule entre le moment où le produit est acheté et le moment où il est placé dans le compartiment congélateur.
- Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, elles pourraient éclater.
- Les aliments dégelés, même partiellement, ne peuvent être recongelés.
- Dans le congélateur, il faut éliminer le givre à chaque fois qu'une couche épaisse s'est formée (environ 5 mm), en utilisant la spatule en plastique fournie avec l'appareil. Pour effectuer un dégivrage complet, procédez de la manière suivante :
- Enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
- Tournez le bouton du thermostat sur la position « O » ou débranchez l'appareil.
- Maintenez la porte ouverte.
- Une fois que le dégivrage est terminé, épongez bien le congélateur.
- Ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
Pour cette opération, n'utilisez jamais d'objet métallique qui risquerait d'endommager l'appareil.
N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.
Nettoyage
N'utilisez jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil.
N'utilisez jamais d'objets métalliques pour nettoyer l'appareil ; vous risquez de l'endommager.
Pour faciliter le nettoyage, les balconnets peuvent être aisément enlevés.
Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.
De temps en temps, démontez la grille d'aération située à la base de l'appareil et dépoussiérez les conduites de passage de l'air à l'aide d'un aspirateur ou d'une brosse. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.
Arrêt prolongé
- Débranchez la prise de courant. Videz l'appareil, dégivrez-le et nettoyez-le à fond.
- Laissez les portes entrouvertes pour faire circuler l'air et éviter les mauvaises odeurs.

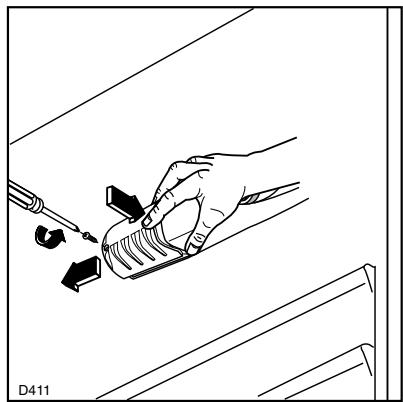

Changement de l'ampoule
- Avant de replacer l'ampoule, mettez à l'arrêt l'appareil et débranchez-le.
L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible en effectuant les opérations ci-dessous :
- Dévissez la vis de fixation du plafonnier.
- Décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué sur la figure.
- Mettez une autre ampoule qui ait la même puissance.
Si l'appareil marche mal, il faut contrôler :
| Dérangement | Remède |
| La température à l'intérieur de l'appareil est trop chaude. | La température est mal régée. Veuillez consulter la partie "Réglage de la température". Placez les denrées de façon à ce que l'air puisse circuler tout autour.Vérifiez que la porte soit bien fermée.La température ambiente du local est trop elevée. |
| L'appareil refroidit trop. | La température est mal régée. Veuillez consulter la partie "Réglage de la température". |
| Le compresseur fonctionne sans interruption | Tournier le bouton du thermostat enChoosing une température plus BASSE.La température ambiente du local est trop chaude.Vérifier si l'aération de l'appareil est suffisante et si aucun obstacle n'empêche son acheminement.De trop grandes quantités d'aliments ont été entreprises au cours des dernières 24 heures.N'ouvre pas la porte plus longtemps que nécessaire. |
| Il y a de l'eau au fond du compartment réfrigérateur ou sur les clayettes. | Le trou d'écoulement de l'eau de dégivrage est bouché. Nettoyez l'orifice d'écoulement avec le bâttonnet se trouvant dans l'orifice. |
| Bruits | Les bruits sont typiques des appareils frigorifiques.II n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vapeoreux.Dès que le compresseur se met en marche, vous l'entendrez bourdonner ou claquer.Certaines sources de bruit sont dus à la mise en place de la structure du meuble. |
Service après-vente et pièces de rechange
Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.
Pour que l'intervention soit plus rapide, au moment de l'appel, il vous faut indiquer :
- le modele
- le numéro de produit (PNC)
- le numéro de série (S-No)
Ces indications figurent sur le certificat de garantie ou sur la plaque signalétique située à l'intérieur de l'appareil, à gauche et en bas.
Nous vous conseillons de noter ces indications ici afin de les avoir rapidement à portée de la main.
Caractéristiques Techniques
Les données techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil.
En cas de coupure de courant, abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 12 heures) et si le congélateur est rempli, il n'y a aucun risque d'altération pour les aliments. Dans le cas contraire, vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire considérablement la durée de conservation des aliments).
Lors du transport et de l'installation de l'appareil, veillez à ne pas endommager les circuits du système frigorifique.
- Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondant. Veuillez consulter la partie "Emplacement".
- Important : en cas de dommage du câble d'alimentation, il faudra le remplacer par un câble spécial ou un ensemble disponible chez le fabricant ou le service après-vente.
Emplacement
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général.
- Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
- L'appareil ne doit pas être situé à proximité de radiateurs ou de cuisinières à gaz.
- Veillez à ne pas obstruer les ouvertures de ventilation.

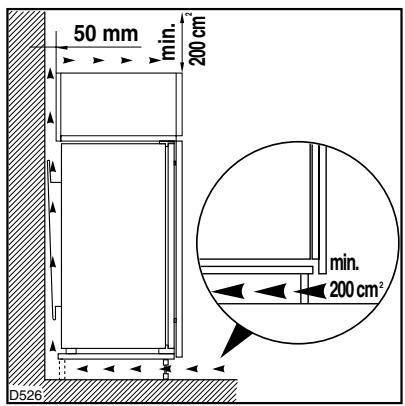

- Pour une aération optimale de l'appareil, il est obligatoire de pratiquer une ouverture dans le socle (voir Fig.).
- Il est également nécessaire que la niche soit équipée d'un conduit d'aération ayant les mesures suivantes :
Profondeur 50 mm
Largeur 540 mm
Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise dans la plage de la classe climatique (indiquée sur la plaque signalétique) pour laquelle il est prévu. Au-delà de ces températures, ses performances peuvent s'en trouver diminuées.
Le tableau ci-dessous vous permet de repérer les différentes classes climatiques existantes et les températures ambiantes correspondantes :
| Classe climatique | pour une température ambiente de |
| SN | +10 à +32°C |
| N | +16 à +32°C |
| ST | +16 à +38°C |
| T | +16 à +43°C |
Branchement électrique
Contrôlez, avant de brancher l'appareil, si le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise : 6% en plus ou en moins. Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.
Important : vérifiez si
Vérifiez si la prise de courant murale est en bon état et apte à recevoir la fiche du cordon d'alimentation du congélateur. Cette dernière est conforme aux normes en vigueur et compte un logement pour mise à la terre. Cette fiche peut être branchée sur n'importe quel socle de prise de courant standard, qui doit être muni d'une broche raccordée à la terre.
Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse.
Cet appareil est conforme aux Directives Communautaires suivantes :
- 87/308 du 2.6.87 concernant la suppression des interférences radio-électriques.
- 89/336/CEE du 03/05/89 (Compatibilité Électromagnétique) et modifications successives.
Important : l'appareil
L'appareil doit pouvoir être débranché du secteur ; il est donc nécessaire que la fiche reste accessible une fois l'installation terminée.
L'appareil est livré avec l'ouverture à droite.
Pour changer le sens d'ouverture de la porte, suivez les indications ci-dessous avant l'installation.

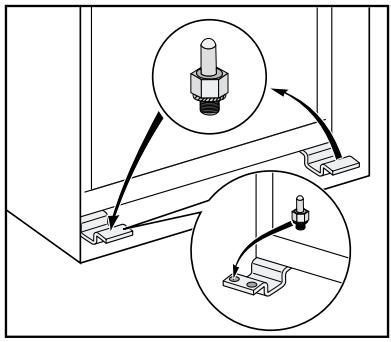

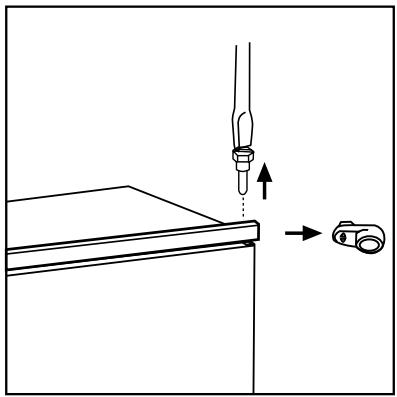

- Dévissez le pivot supérieur et enlevez l'entretoise.
- Dégagez la porte.
- Dévissez le pivot inférieur avec une clé et repositionnez-le sur le côté opposé.
- Remettez la porte en place, insérez la pièce d'écartement et revissez le pivot supérieur sur le côté opposé.

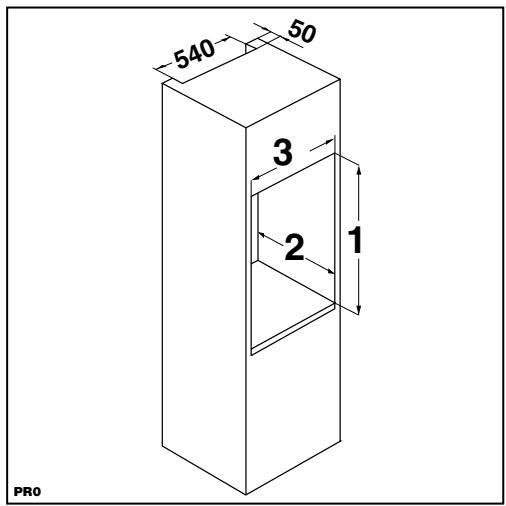

Dimensions de la niche
Hauteur (1) 1225 mm
Profondeur (2) 550 mm
Largeur (3) 560 mm
Il est également nécessaire que la niche soit équipée d'un conduit d'aération ayant les mesures suivantes :
Profondeur 50 mm
Largeur 540 mm

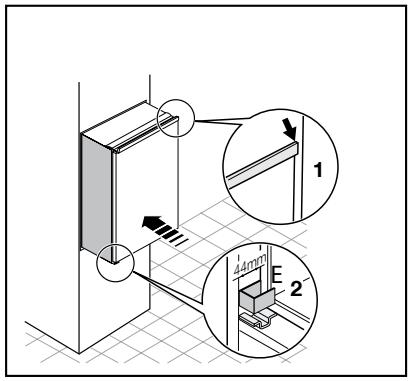

Veillez à maintenir une distance de 44 mm dans le bas de l'appareil entre le bord de l'appareil et la paroi du meuble.
Le cache charnière inférieur, qui se trouve dans le sac d'accessoires, sert à garantir la position exacte du meuble et de l'appareil.
Veillez également à ce que l'appareil n'écrase pas le câble d'alimentation.

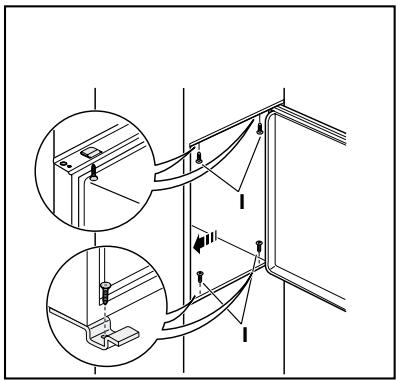

Fixez l'appareil à l'aide des 4 vis livrées à cet effet.

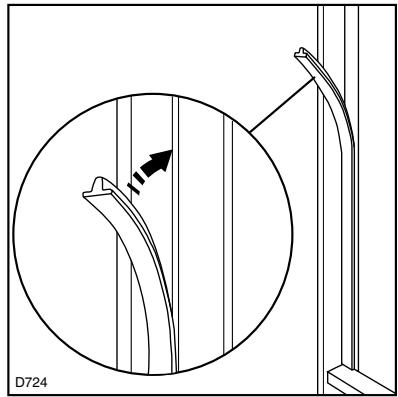

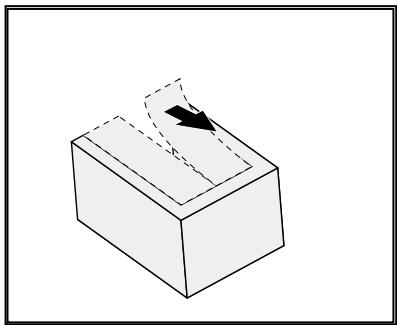

Appliquez le joint à pression entre l'appareil et le meuble.
Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la pièce indiquée, comme illustré.
Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilite le retrait de cette pièce.
Retirez la pièce marquée d'un DX si le pivot est inséré dans la charnière droite, ou la pièce marquée d'un SX si le pivot est inséré dans la charnière gauche.

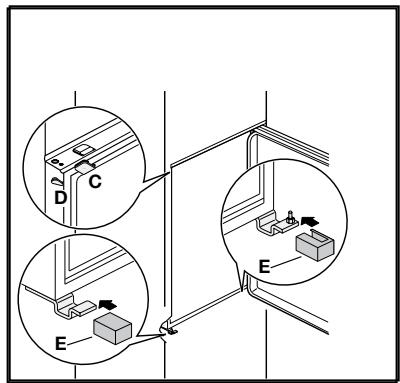

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.
Appliquez les couvre-chemises (E).

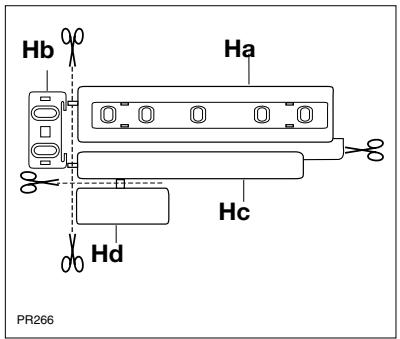

Disposer les pièces Ha, Hb, Hc, Hd .

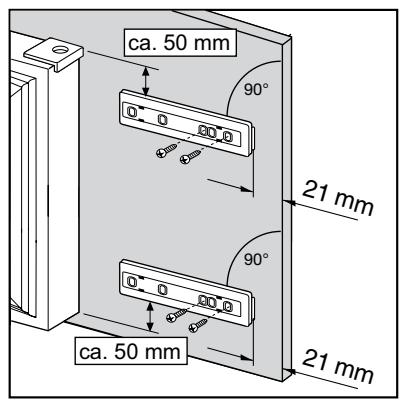

Poser la glissière (Ha) sur la partie interne de la porte du meuble, dessus et dessous comme l'indique la figure, et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

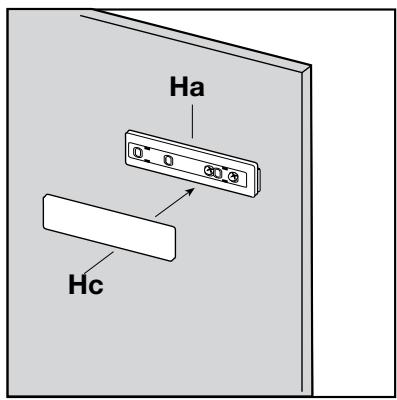

Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).

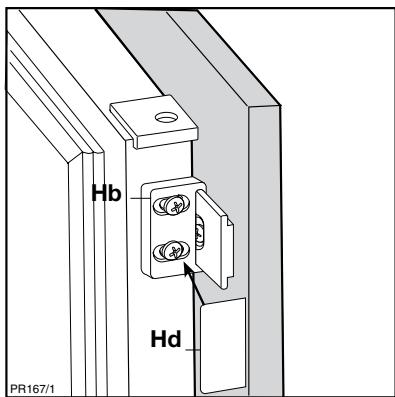

Ouvrir la porte de l'appareil et celle du meuble à environ 90°. Introduire l'équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure.

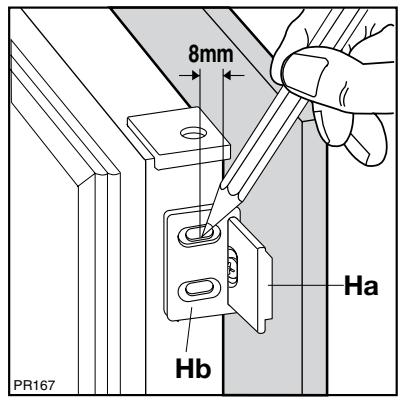

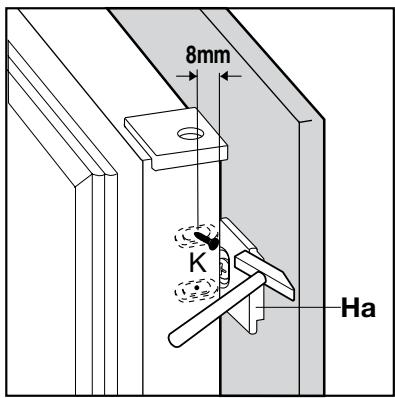

Enlever les équerres et marquer à 8 mm du bord extérieur de la porte avec le clou (K).
Remettre l'équerre en place sur la glissière et la fixer avec les vis fournies.

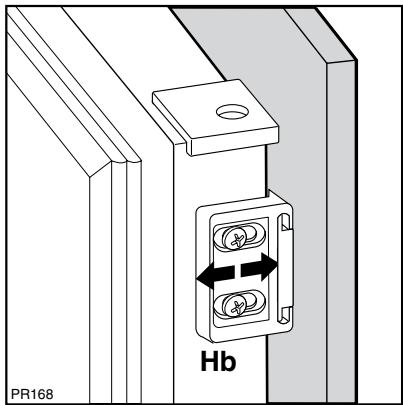

Pour effectuer l'éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.
À la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.
Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).

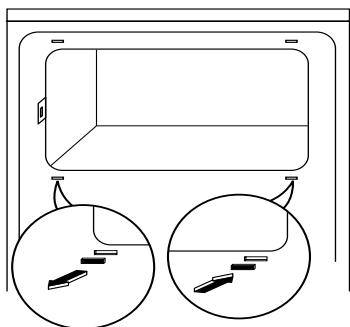

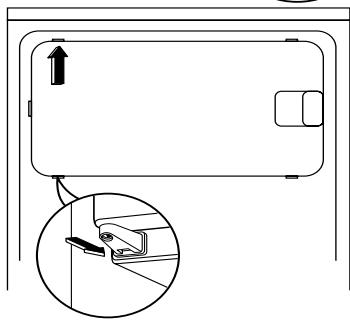

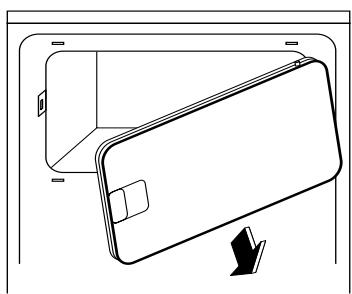

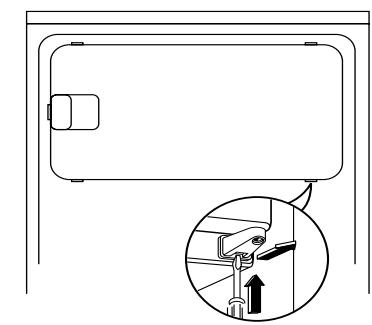

Réversibilité du portillon du compartiment congélateur
Sales telephone : 01 878 1996 ; Sales fax : 01 878 1473
Email : sales@qedltd.ie
ElcoBrandt Suisse SA
Service Après-Vente
Route de Soleure 12
2072 Saint-Blaise (NE)
Tel: 032-756-49-89
Fax : 032-756-49-99
Numéro vert : 0800 81 12 34
E-mail: serviceCH@elcobrandt.com
Service Consommateurs De Dietrich
Tél. : +33 (0) 892 02 88 04*
* 0,34 € TTC / min à partir d'un poste fixe
Tarif en vigueur au 1er avril 2004.
Service fourni par
Brandt Customer Services société par actions simplifiée au capital de 2 500 000 euros
5/7 avenue des Béthunes, 95310 Saint-Ouen-l'Aumône
RCS Pontoise 440 303 303
- Comment rédiger une notice d'emploi
- Ce sont des avertissements de sécurité. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil.
- Usage domestique
- Sécurité enfants
- Protection de l'environnement
- Mise au rebut des anciens appareils
- Élimination / Utilisation avant la mise en service / Mise en service
- Entretien dégivrage
- Matériaux de l'emballage
- Avant la mise en service
- N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique.
- Mise en service
- Réglage de la température
- Tablettes amovibles
- Clayette porte-bouteille
- Balconnets
- Explication signalétique de la zone froide
- Zone la plus froide : inférieure ou égale à +4 °C
- Thermostat à régler
- Économie d'énergie
- Réfrigération
- Équipement intérieur
- Entretien
- Compartment réfrigérateur
- Conseils
- Nettoyage
- Arrêt prolongé
- Changement de l'ampoule
- Service après-vente et pièces de rechange
- Caractéristiques Techniques
- Emplacement
- Branchement électrique
- Important : vérifiez si
- Important : l'appareil
- Dimensions de la niche
- Réversibilité du portillon du compartiment congélateur
- ElcoBrandt Suisse SA
- Service Consommateurs De Dietrich
Marque : DE DIETRICH
Modèle : DRS922JE
Catégorie : Chauffage
