Producttype	Koelkast-vriezer
Merk	DE DIETRICH
Model	DRS922JE
Hoogte	1225 mm
Breedte	560 mm
Diepte	550 mm
Klimaatklasse	SN (10 tot 32 °C), N (16 tot 32 °C), ST (16 tot 38 °C), T (16 tot 43 °C)
Voeding	230 V, 50 Hz
Ontdooiing koelkastcompartiment	Automatisch
Ontdooiing vriezercompartiment	Handmatig (met plastic spatel)
IJsblokjes maken	Ja, ijsblokjesbak
Binnenverlichting	Ja, vervangbare lamp
Omkeerbaarheid van de deur	Ja, mogelijk door gebruiker
Reiniging	Lauwwarm water en zuiveringszout; vermijd schurende producten
Kinderbeveiliging	Ja, gevaarlijke verpakkingsmaterialen, deur kan worden geneutraliseerd bij afdanking
Koudste zone	Temperatuur ≤ +4 °C, aangegeven met symbool
Temperatuurinstelling	Draaiknop thermostaat: stand 1 (warm) tot 6 (koud), 0 (uit)
Temperatuuraanduiding	Weergave "OK" als koude zone ≤ 4 °C
Klantenservice	Neem contact op met De Dietrich klantenservice (adres in handleiding)
Originele onderdelen	Alleen originele onderdelen gebruiken

Veelgestelde vragen - DRS922JE DE DIETRICH

Hoe stel ik de temperatuur van de koelkast in?

Draai aan de thermostaatknop aan de rechterkant in het koelkastcompartiment. Stand 1 is het minst koud, stand 6 het koudst. Stand 0 schakelt het apparaat uit. Een gemiddelde stand wordt over het algemeen aanbevolen.

Hoe ontdooi ik de vriezer?

Wikkel het voedsel in krantenpapier en bewaar het koel. Zet de thermostaat op 0 of haal de stekker uit het stopcontact, laat de deur open. Zodra de vorst is gesmolten, droog het dan af. Gebruik nooit een metalen voorwerp of mechanisch apparaat om het ontdooien te versnellen.

Wat te doen bij stroomuitval?

Open de deur niet. Als de storing korter duurt dan 12 uur en de vriezer vol is, is het voedsel veilig. Anders, consumeer het snel omdat de temperatuur de houdbaarheid kan verkorten.

Hoe maak ik de binnenkant van het apparaat schoon?

Haal de stekker uit het stopcontact. Gebruik lauwwarm water met zuiveringszout. Spoel en droog grondig. Gebruik nooit schurende producten, schuurpoeder of metalen spons.

Waarom staat er water op de bodem van de koelkast?

Het afvoergaatje voor het ontdooiwater is waarschijnlijk verstopt. Maak het schoon met het meegeleverde staafje (in de opening) om te voorkomen dat water op het voedsel druppelt.

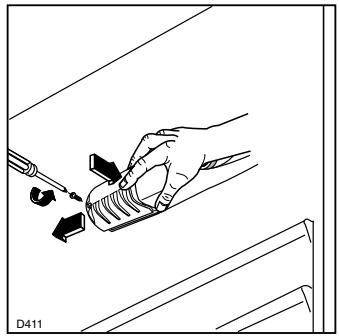

Hoe vervang ik de verlichtingslamp?

Schakel het apparaat uit en haal de stekker uit het stopcontact. Draai de schroef van de plafondlamp los, maak het beweegbare deel los door erop te drukken. Vervang door een lamp van hetzelfde vermogen.

Waarom draait de compressor continu?

Controleer of de thermostaat niet op een te koude stand staat. Zorg voor voldoende ventilatie (condensor niet geblokkeerd), de deur goed sluit en dat u niet recent grote hoeveelheden warm voedsel heeft geplaatst.

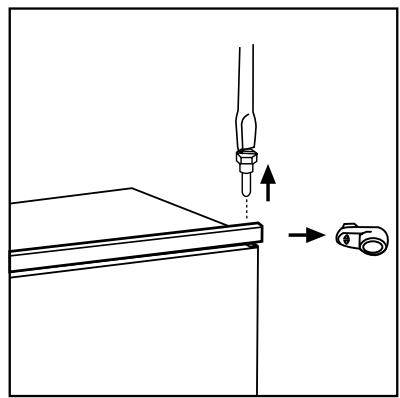

Hoe draai ik de deur om?

Draai de bovenste scharnierpen los, verwijder de afstandshouder, haal de deur eraf. Draai de onderste scharnierpen los en plaats deze aan de andere kant. Plaats de deur terug en draai de bovenste scharnierpen weer vast. Volg de gedetailleerde stappen in de handleiding.

Waar vind ik het productnummer (PNC) en serienummer?

Deze staan op het typeplaatje aan de binnenkant van het apparaat, linksonder. Noteer ze om onderhoudswerkzaamheden te vergemakkelijken.

Welke voedingsmiddelen mogen niet in de koelkast?

Bananen, aardappelen, uien en knoflook worden niet koud bewaard. Gefermenteerde kazen mogen alleen in de koelkast worden bewaard als hun rijpingsproces moet worden gestopt, goed ingepakt.

GEBRUIKSAANWIJZING DRS922JE DE DIETRICH

FR GUIDE D'INSTALLATION & D'UTILISATION
EN INSTRUCTIONS FOR USE
NL GEBRUKSAANWIJZING
DE BEDIENUNGSCANLEITUNG

Réfrigérateur

Refrigerator

Ijkast

Kühlschrank

DRS 922 JE

De Dietrich

LES NOUVEAUX OBJECTS DE VALEUR

Chere Cliente, Cher Client,

Het is uiterst belangrijk dat de bij het apparaat behorende gebruiksaanwijzing bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achechterblijven, dan dient de neue gebruik(st)er over de gebruiksaanwijzing en de daarin opgenomen waarschuwingen te konnen beschikken.

Indien dit apparaat in deplaats van een oud model met haak- of veersluiting opgesteld worden, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet worden, onbruikbaar te make.

Deze waarschuwingen zijn bedoeld voor uw en andermans geziligheid. U worden geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is nicht bedoeld voor gebruik door kinderen, Personen met verminderde lichamelijke, zintuigelijkke of geestelijkke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veilighheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik. Laat kinderen Niet zonder toezicht in de buurt van het apparaat.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen waarvan te veranderen.
• Neem vór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aanchter- en onderkant hunnen scherp zich. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijkke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodate, in afwachting van wegbrengen of weghalen, spelende kinderen er zich Niet in op kuren sluiten of aan een elektrische schok bloot+kunnen staan.

• Plaats nooit elektrische apparaten (bijv. ijsmachines) in de kast.

Onderhoud / Reparatie

• Een eventueleoodzakelijk wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installmentie van dit apparaat, mag uitsluitend door een daartoe bevoegt persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zichn. Werkzaamheden die door personen zonder deoodzakelijkke kennis uitgevoerd worden, hunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamhedenuitvoeren door een erkend servicecentrum en LASTe geen andere dan originele onderdelenplaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient waarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat Niet zich te repareren. Reparations welke door Niet-deskundige Personen uitgevoerd worden,{kunnen tot schade of letsel leiden. Raadpleeg het plaatselijke servicecentrum en vraag.altijd om originele reserveonderdelen.

Gebruik

• Huishoudelijkke koel- en/of vriesapparatenং发展格局
• Huisluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproducten mogen, om gezondheidsredenen, Niet wederom ingevroren worden.
• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen gegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.
• Geen voorwerpen of methodes gebruiken om het ontdooiprocesse te versnellen die nicht door de fabrikant� aangegeven.
• Nooit metalen voorwerpen gebruiken om het apparaat schoon te make; dit zou het apparaat konnen beschadigen.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes können door bevriezing van de inhoud exploderen.

Installatie

• Overtuig u er van dat het apparaat Niet op het aansluijsnoer staat.
• Plaats het apparaat met z'n achterkant zo zich dicht可想而知 bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

Milieubescherming

• Het koelsystem en het isolatiematerialiaal van dit apparaat bevatten geen koelgassen die schadelijkঃ zijn voor de ozonlaag. Het apparaat mag zich worden afgevoerd met het huisvuil of op de schroothoop om beschadiging van het koelsystem te Voorkomen met name aan deijkenzijde van het apparaat. Neem contact op met uw gemeentehuis om te weten te komen op welke manier u dit soort apparaten kunt afvoeren.

De materialen gezruikt voor dit apparaat en geidentificerd met dit symboleren recyclingeerbaar. Weggooien van oude apparaten

Het symbolism op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het要去ECHTERaar een plaatssworden gebracht waare elektrische en elektronische apparatuur wordt gerecycled. Als uervoort zorgtdat dit product op de correcte manier wordt verwijderd,voorkomtu mogelijk voor mens en milieu negatieve gevolgen die zich zonden

kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijk instanties, het bedrijf of de Dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Weggooien

Informatie over de verpakking van het apparaat

PE<=polyethyleen
PS<=schuimpolystyrol
PP<=polypropyleen

Weggooien van oude apparaten

Inhoud

• De materialen in dit apparaat die voorzien zijn van het symbol zich geschikt voor recycling.
  Alle gebruekte materialen zijn nicht schadelijk voor het milieu!
  Informatie over afhaaltijden of inzamelplaatsen zijn te verkrijgen bij deplaatselijke reinigingsdienst of het gemeenthuis.
  Veiligheid 27
  Weggooien 28
  Gebruik Voor ingebruikname / Ingebruikname / Instellen van de temperatuur / Interieur 29
  Uitleg van de symbolische tekens van het koude gebied / Tips 30
  Vriesluimte - Instellen van de temperatuur / Interieur / Tips / Onderhoud Ontdooien 31
  Schoonmaken / Vervangen van de lamp / Storingen 32
  Klantenservice 33
  Technische gegevens 33

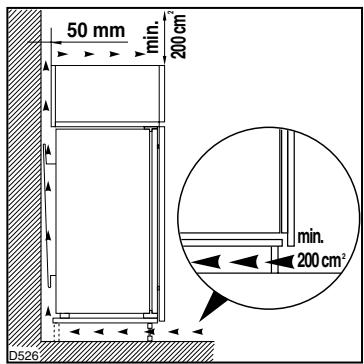

  Installatie Plaats van opstelling 33
  Elektrische aansluiting 34

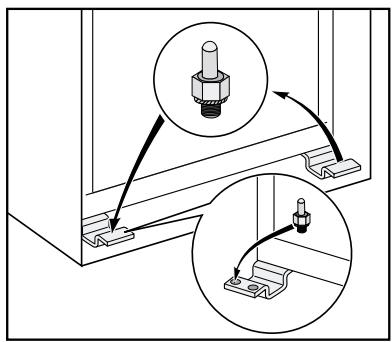

  Wijzigenvandedeurddraairichting 34

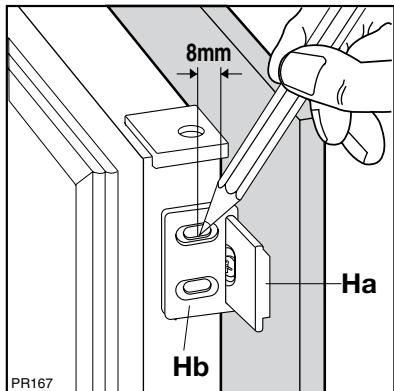

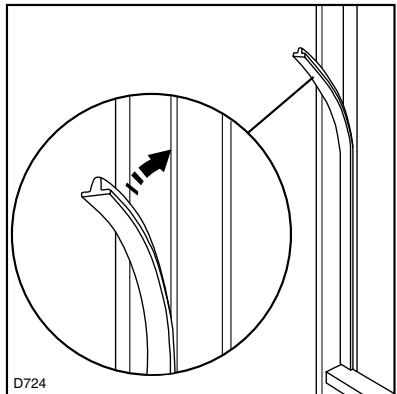

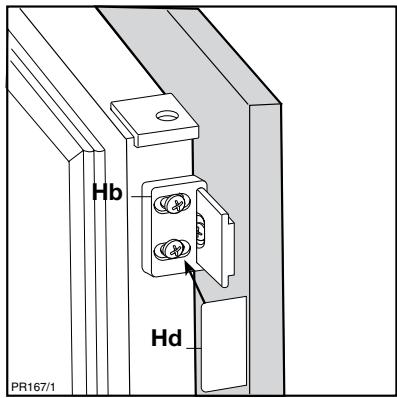

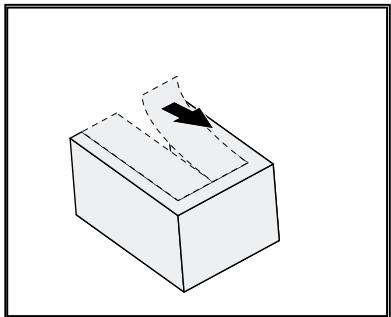

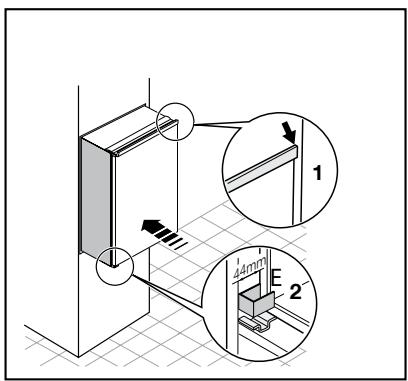

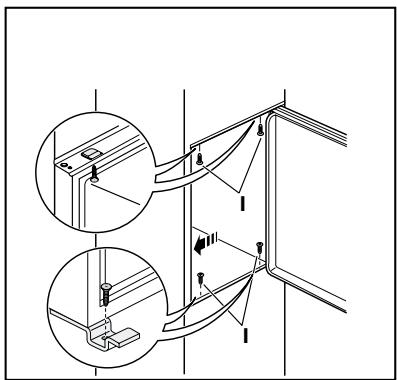

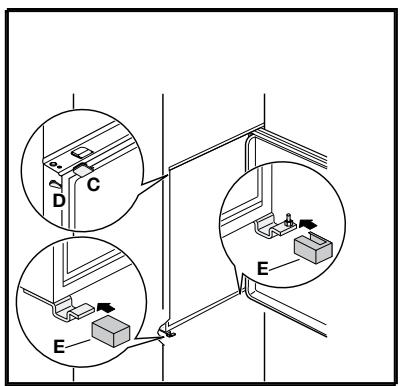

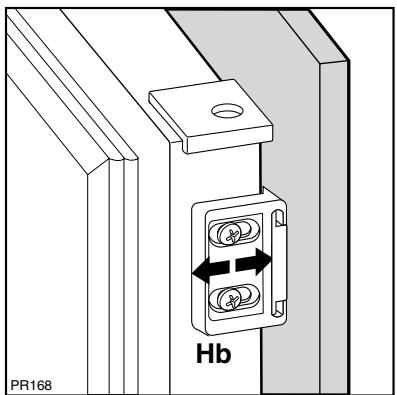

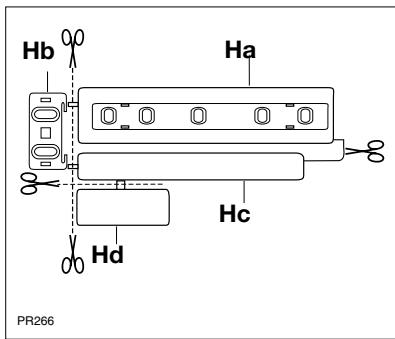

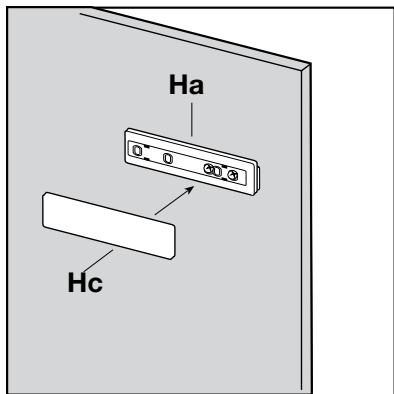

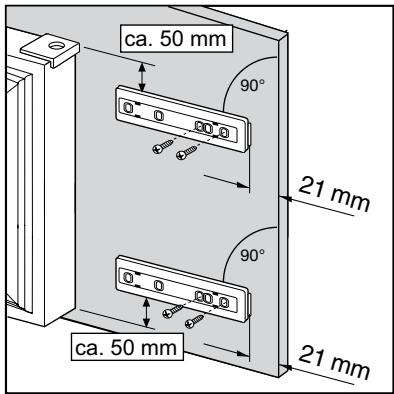

  Inbouw 35

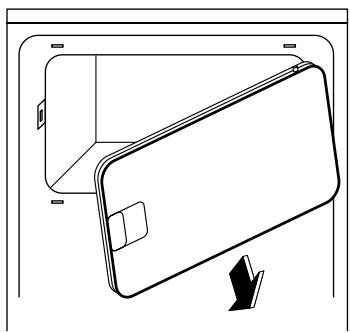

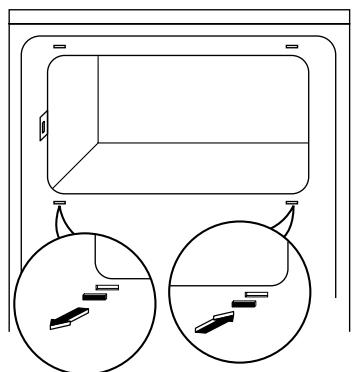

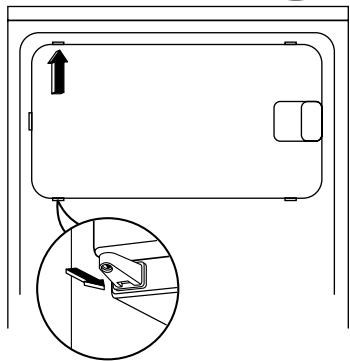

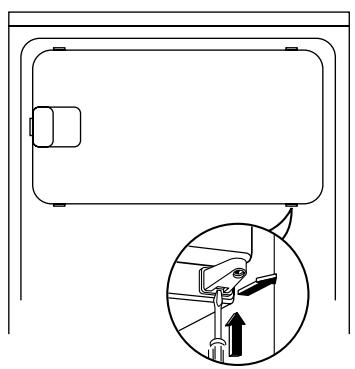

  Wijzigen van de draairichting van het vriesvakdeurtje 37

Voor ingebruikname

Wacht, na hetplaatsen van het apparaat, ten minste twee uuren alvorens de stekker in het stopcontact te steken. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien.

• Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een/Newu apparaat weg te nemen. Droog verwolgens de wanden goed af.

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou+kennen beschadigen.

Het apparaat en onderdelen van het interieur zijn voor het transport beschermd.

Plakband links en rechts aan de buitenkant van de deur verwijderen. Alle plakband en bekledingsdelen uit het interieur verwijderen.

Ingebruikname

• Steek de stekker in het stopcontact.

Open de deur en draai de thermostaatknop, rechtsom uit de stand «O» (STOP-stand).

• De koelkast is nu in werkung. De werkung van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien.

Instellen van de temperatuur

• De temperatuurregelaar bevindt zich in de koelruimte rechts boven.

• Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frequently waarme de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;

• deplaats van het apparaat.

• De temperatuur worden automatisch geregeld.

• Stand ,1" = warmste binnentenperatuur

• Stand ,6" = koudste binnentenperatuar
• Stand ,0 " = koeling uit

Wij adviseren u de knop aanvankelijk op de middenstand te draaien.

Interieur

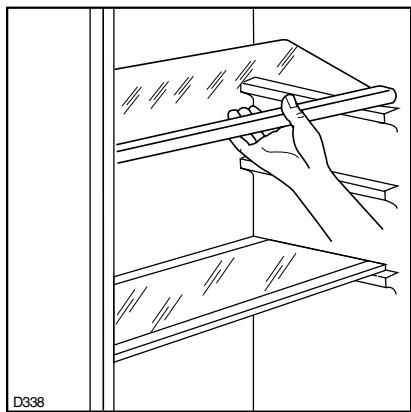

Legvlakken

• De legvlakken zijn in hoogte verstelbaar.
• Daartoe het legvlak zoverঀn voren trekken tot hetঀn boven of onderen bewogen kan worden en eruit gehaald kan worden.
• Om de legvlakken op een andere hoogte te zetten in omgekeerde volgorde te werk gaan.

• Om de ruimte beter te benutten, bij sommige modellen,=kunt u de voorste platen over dechtersteplaatsen.

Het legvlak boven de groentelade en het flessenrek要去en algijd op hun plek blijven om een goede luchtcirculatie te waarborgen.

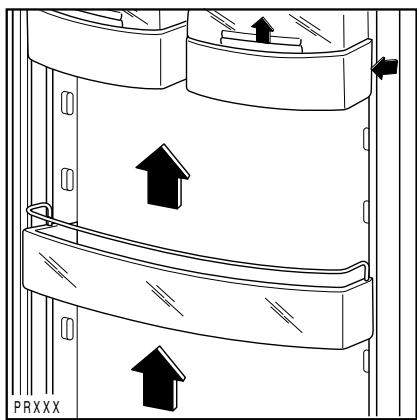

Deurvakken

• De ruimte:tussen de centraal deurvakken kan maar behoefte aangepast worden.
• Trek het vak geleidelijk maar de door de pijlen aangegevenrichting totdat het loskommen.
• Verplaats daarna hetvaknaar degewenste hoogte.

Voor een goede schoonmaakbeurt kan het bovenste deurvakje verwijderd worden door het te schuiven, waarna het weeer op+zijn plaat geszet worden.

Uitleg van de symbolisch tekens van het koude gebied

Het symbol hiernaast duidt de plaats aan van het koudste gedeelte van ijskast.

Koudste gebied: lager of gelijk aan +4^

Vlees, pluimvee, vis, vleeswaren, kant en klare gerechten, gemengde salads, gerechten en gebak gemaakt van eieren of slagroom, verse pasta, taartdeeg, pizza/quiche, verse producten en kaas gemaakt van verse melk, groenten maar voor gebruik verpakt in plastic zakjes enmeer in het algemeen alle verse producten, waarvan de vervaldatum in verband staat met een conserveringtemperatuur die lager is dan of gelijk aan +4^

Temperatuuraanduiding

Thermostat die afgesteld moet worden

Goede temperatuur

De temperatuuraanduiding maakt het möglichk de goede werking van uw ijskast te controleren.

Op de aanduiding verschijnt het opschrift "OK", wanneer het koudste gebied een temperatuur bereikt die lager is dan, of gelijk aan 4^

Indien de temperatuur hoger is dan 4^ blijft de aanduiding zwart. De gebruiker dient de temperatuur van de ijskast in dit geval dus te verlagen door de thermostat at fe stellen.

LET OP: Als de deur van de ijskast lang open blijft staan, worden de interne temperatuur verhoogd. Om de temperatuur op de juiste manier te meten, dient de aanduiding binnen 30 seconden afgelezen te worden.

Tips

Energie bespare

• Het apparaat Niet in de buurt van kachels, verwarmingselementen of andere warmtebronnenplaatsen. Bij een hoge omgevingstemperatuur werkt de compressor vaker en langer. Zie hoofdstuk "Plaats van opstelling".
• Deur slechts zo lang open lately als nodig is.
• Het kan voorkomen dat, indien dethermostaatknop

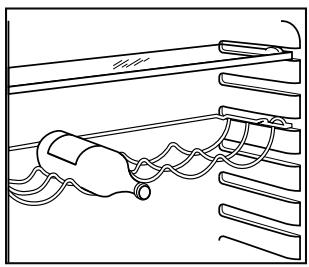

Flessenrek

• Flessen met de flessenhals maar voren in hetvak leggen.

Attentie! Alleen ongeopende flessen horizontal neerleggen.

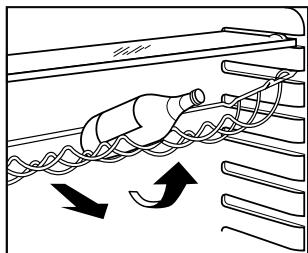

• Om aangebroken flessen op te bergen kan het flessenrek schuin opgesteld worden.

• Trek daartoe het flessenrek zoverঀ hier voren tot het waar boven gedraaid kan worden en schuif dan het voorstevak in het volgend hogere niveau.

in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel wilten koelen van grote hoeveelheden dranken, de compressor continu loopt, waardoor automatische ontdooiing van de koelverdamper Niet plaatsvindt en zich waarop ij's afzet. Draai, in dat geval, de thermostaatknop maar een wat minder koude stand, zodat automatische ontdooiing kan plaatsvinden; hierdoor spaart u tevens energia.

• Geen warme spijzen in het apparaat zetten.
  Warme spijzen eerst lately afkoelen.
• De temperatuur nicht lager dan nodig instellen.
• Houd de warmte afgevende verdamper, het metalen rooster aan de weiterzijde van het apparaat, schoon.

Koelen

• Plaats geen warme of dampende spijzen of dranken in de koelruimte.
• Dek vooral sterk geurend voedsel af of verpak het.
• Plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren.

Enkele praktische tips:

• Vlees (alle soorten): worden in plastic zakjes op de glazenplaat boven de groentelade geplaatst. Bewaar vlees Niet longer dan een of tweedagen.

• Gekookt voedsel, koude schotels enz.: küssen, goed afgedekt, op elk legvlak geplaatst worden.

• Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd.
• Boter en kaas: worden, omblootstelling aan delucht te voorkomen, in speciale koeldozen bewaard of in plastic- of aluminiumfolie verpakt.

Vriesruimte

Instellen van de temperatuur

• Voor het invriezen(Int)kunt u dethermostaatknop op de gebruikelijke stand latent staan.
• Wilt u sneller invriezen, dan dient u de thermostatknop op de koudste stand te draaien. In deze stand kan de temperatuur in het koelvak darüber beneden 0^ calen. In dat geval dient u de knop op een minder koude stand te draaien.
• Indien u de koelkast voor het eerst in gebruik neemt of wee ter gebruikt na eenperiode van stilstand, dient u de thermostaatknop op de koudste stand te draaien. Plaatservolgens de diepvriesproducten na twee uur in de kast en draai dethermostat terug maar de gebruikelijke stand.

Interieur

IJslaatjes

Bij het apparaat worden 1 of meerere ijstaatjes voor het makeen van ijsblokjes geleverd. Vul ze met drinkwater enplaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de)[-aatjes los te wrikken.

Onderhoud

Neem voorijdende handeling alsijd eenst de stekker uit het stopcontact.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient waarom uitsluitend door door de fabrikant bevoegt personeel uitgevoerd te worden.

Ontdooien

• Het ontdooien van de koelkast heeft automatisch plaats elke keer dat de compressor stopt. Het dooiwater worden via een afvoerkanaaltje opgevangen in een bakje dat zich aan deijkenkant van het apparaat boven de compressor bevindt. Hier verdampt het water.

• Flessen melk: worden, goed gesloten, in het flessenrek geplaatst.

• Verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien.
• Verpak de levensmiddelen in aluminium- of kunststofflie. Sluit de pakjes goed en luchtdicht af.
• Zorg ervoor dat in te vriezen pakjes nicht in aanraking komen met reeds ingevroren producten; de temperatuur van deze LASTZou daardoor+kennen stijgen.
• Vermijdrechtstreekse consumptie van ijslollies uith het vriesvak; u zou uw mondhuid können verbranden.
• Schrijf de invriesdatum op de pakjes zodate u de houdbaarheidsduur kurz controleren.
• Breng de diepvriesproducten na aankoop zo snel möglichk over maar het vriesvak; open de deur.altijd zo weinig en zo kort möglichk.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blinkjes of flessen zonden können ontploffen.
• Onthoud dat reeds ontdooide levensmiddelen nicht wederom ingevroren mogen worden.

Vriesruimte

• In het vriesvak dient u de rijp te verwijderen, wanner deze een laag van circa 5mm vormt. Gebruik hiervoorde meegeleverde plastic spatel.

Ga als volgt te werk:

• Omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats.

Schoonmaken

Geen schurende schoonmaakmiddelen gebruiken.

Nooit metalen voorwerpen gebruiken om het apparaat schoon te make; dit zou het apparaat hunnen beschadigen.

Naar behoefte kutu de buitenkant van de kast lappen met lauwwarm water en een neutraal huishoudschoonmaakmiddel, daarna afnemen met schoon water.

Het verdient aanbeveling de buitenkant af en toe in de witte (auto-) was te zetten.

Opdat de koelkast zo goed möglichk werk, eén keer peraar het rooster van het voetstuk verwijderen en de ventilatiekanalen schoonmaken met een borstel of stofzuiger met borstel.

Stof belemmert de warmte-afgithe en verhoegt zodoende het energieverbruik.

Tijdelijk buiten gebruik stellen

• Trek de stekker uit het stopcontact, verwijder dan alle resterende levensmiddelen en maak de binnenkant goed schoon (zie "Voor ingebruikname").

• Laat de deur op een kier staan.

Storingen

• Draai de thermostaatknop op «O» of trek de stekker uit het stopcontact.
• Laat de deur openstaan.
• Droog na het ontdooien het vriesvak zorgvuldig.
• Draai de thermostaatknop in de gewenste stand of steek de stekker wee in het stopcontact.

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast hunnen beschadigen.

Geen voorwerpen of methods gebruiken om het ontdooiprocesse te versnellen die Niet door de fabrikant� aangegeven.

Vervangen van de lamp

Voor het verrangen van de lamp het apparaat uitzetten en de stekker uit het stopcontact trekken.

Het lampje van de koelkast is op de volgende wijze bereikbaar:

1. Schroef het afschemkapje los.
2. Verwijder het losse deel door er lichte druk op uit te oefenen (zie afbeelding).
3. Vervang het lampje dan door een lampje met hetzelfde vermogen. Het vermogen is op het afschemkapje aangegeven.

Indien de koelkast Niet functioneert, controller dan onderstaande punten, voordat u contact opneemt met once service-afdeling:

Storing	Oplossing
Temperatuur in het apparaat is te hoog	Temperatuur is Niet juist ingesteld. Zie hoofdstuk "Instellen van de temperatuur". Plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren. Omgevingstemperatuur te hoog.
Apparaat koelt te sterk.	Temperatuur is Niet juist ingesteld. Zie hoofdstuk "Instellen van de temperatuur".
Het koelaggregaat werkdt continu	Draai dethermostaatknop maar een lager cijfer. Omgevingstemperatuur te hoog. In de)[-staatste 24] uer� zoijn grotere hoeveelheden warme levensmiddelen opgeslagen. Deur slechts zo lang open latent als nodig is.
Water op de bodem van de koelruimte of op de legvlakken.	Dooiwaterafvoer is verstoet. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt.
Geluiden	Geluiden zijn karakteristiek voor koelapparaten. Wanner het koelmiddel door smalle leidingen stroomt, hoort u een gebubbel of gezorgel. Zodra de compressor functioneert, hoort u gezoem. Elke keer als de compressor in- ofuitgeschakeld worden, hoort u een klik.

Kunt u de storing nicht self lokaliseren en verhelpen, raadpleeg dan once service-afdeling.

Vermeld de volgende gegevens van het apparaat:

• Modelnaam
  Productnummer (PNC)
• Productienummer (S-No.)

Technische gegevens

Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

Aanbevolen worden deze gegevens hier in te vullen om ze snel bij de hand te hebben.

Het typeplaatje met de technische gegevens vindt u aan de linker binnenzijde van het apparaat.

Belangrijk

Open de vriesvakdeur Niet tijdens stroomuitval. Wij adviseren u om na een stroomuitval de diepvriesproducten in korte tijd te consumeren (een temperatuurstijging verkort de houdbaarheidsduur van de producten). De normale houdhaarheid worden nicht aangetast indien de stroomuitval kort was (minder dan 12 uur) en het vriesvak vol is.

Installatie

Bij het transport en het opstellen van het apparatus erop letten dat geen onderdelen van het koelvloeistofcircuit beschadigd worden.

• Tijdens normal gebruik worden de condensor en de compressor die zich op de achechterkant van het apparaat bevinden, warm. Om veiligheidsredenen要去 de ventilatie zodanig�zijn als aangegeven in de speciale afbeelding. Zie hoofdstuk "Plaats van opstelling".
• Belangrijk: Als het aansluitsnoor beschadigd raakt, moet het snoer, eventueel met stekkers, verrangen worden; deze onderden zijn verkrijgbaar bij unsere service-afdeling.

Plaats van opstelling

• Controller het koelapparaat op transportschade.
• Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.
• Plaats het apparaat Niet in de nabijheid van een centrale verwarming of een gasfornuis.
• Ten behoeve van een optimale ventilatie要去en de minimale oppervlakten voor de ventilatieopeningen volgens figuur in acht genomen worden.

• Attentie: zorg ervoor dat de ventilatie openingsijdens gebruik nicht worden afgedekt.

De nis要去 tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm

breedte 540 mm

De klimaatklasse staat op het typeplaatje dat zich links aan de binnenkant van het apparaat bevindt.

De volgende babel geeft aan welke omgevingstemperatuur bij welke klimaatklasse behoort:

Klimaatklasse	voor een omgevingstemperatuur van
SN	+10 tot +32°C
N	+16 tot +32°C
ST	+16 tot +38°C
T	+16 tot +43°C

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, die op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning.

Een afwijk op de netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

De stekker mag alleen geplaatst worden in een geaard stopcontact.

De kast is.daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning Niet geaard zichn, dan dient een erkend installerateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel,veroorzaakt door het Niet voldoen aan ditveiligheidsvoorschrift, Niet onder deverantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de volgende EU-richtlijnen:

• 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzigingen;

• 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontstoring;

-89/336 EG-richtlijn van 03/05/89

(Elektromagnetische compatibilität) en opeenvolgende wijzigingen.

Attentie

Het apparaat moet van de stroomvoorziening afgesloten+kennen worden;de stekker moet dus ook na de installmentie bereikbaar blijven.

Wijzigen van de deurdraairichting

De apparatuur worden geleverd met deuren die maar rechts opengaan. Om de deur maar de tegenovergestelde kant te lately openen, dient men de volgende handelingen te verrichten alvorens de installmente uit te voeren.

1. Draai de bovenste stift uit en verwijder de afstandshouder.
2. Neem de seu los.
3. Schroef de onderste pen los met een sleutel en monteer hem op de gegenoverliggende kant.
4. Zet de deur weer op+zijn plaats, monteer het afstandsstuk en schroef de bovenste pen vast op de tegenoverliggende kant.

Nismaten

Nishoogte (1) 1225 mm

Nisdiepte (2) 550 mm

Nisbreedte (3) 560 mm

De nis要去 tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm breedte 540 mm

.Zorg ervoor dat er een afstand van 44 mm vrij blijft tussen het keukenmeubel en de rand van het apparaat. Het onderste scharnierdeksel, dat in het zakje met accessoires zit, is handig om de exacte positie van het keukenmeubel en het apparaat te bepalen. Zorg er ook voor dat het apparaat het netsnoer Niet afklemt.

Bevestig het apparaat met de vier rneegeleverde schrim even.

Breng, onder lichte druk, de voegafdichting:tussen apparaat en meubel aan.

U要去 het gedeelte van het kunststof deksel (E), datgebruikt wordt om het scharnier af te dekken, verwijdenen, zoals aangegeven op de tekening. Deze handeling wordt vergemakkelijk omdat er aan de binnenkant van het scharnierdeksel een groef is aangebracht, waardoor u dit onderdeel makkelijker kunt verwijdenen. "Verwijder het onderdeel dat gemarkeeerd is met DX, als de scharnierpen in het rechtser scharnier is geplaatst, in het tegenovergestelde geval het onderdeel gemarkeeerd met SX verwijdenen."

Breng de affichtstopsels (C-D) in de gaten in de deklijsten aan.

Breng, onder lichte druk, het dekseltje (E) aan.

Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de tekening ziet.

Geleider (Ha) gegen de binnenkant van de kastdeur aan de boven- en onderkant houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadat u de gaten geboard heeft de geleider met de bijgeleverde schroeven vastzetten.

Afdekking Hc) op geleider (Ha) vastklikken.

De deur van het apparatusat en die van de kast met een hoek van ongeveer 90^ openen. IJzer (Hb) in geleider (Ha) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening.

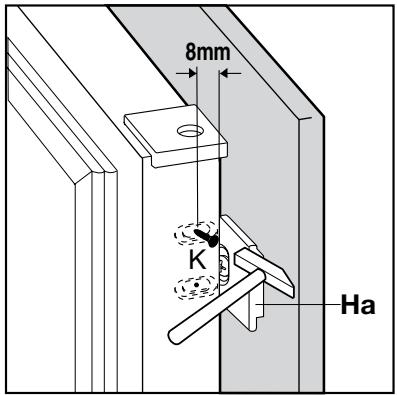

Verwijder de haken en zet met de spijker (K) een teken op 8 mm van de buitenste rand van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven.

Voor hetrechtstellen van de kastdeur(Intt u gebruik)
maken van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

Afdekking (Hd) op geleider (Hb) vastklikken.

Wijzigen van de draairichting van het vriesvakdeurtje
