DRS922JE - Heizung DE DIETRICH - Kostenlose Bedienungsanleitung

Produkttyp	Kühl-Gefrierkombination
Marke	DE DIETRICH
Modell	DRS922JE
Höhe	1225 mm
Breite	560 mm
Tiefe	550 mm
Klimaklasse	SN (10 bis 32 °C), N (16 bis 32 °C), ST (16 bis 38 °C), T (16 bis 43 °C)
Stromversorgung	230 V, 50 Hz
Abtauen Kühlabteil	Automatisch
Abtauen Gefrierabteil	Manuell (mit Kunststoffspatel)
Eiswürfelbereitung	Ja, Eiswürfelschale
Innenbeleuchtung	Ja, austauschbare Glühbirne
Türanschlagwechsel	Ja, durch Benutzer möglich
Reinigung	Lauwarmes Wasser und Natron; scheuernde Mittel vermeiden
Kindersicherheit	Ja, Verpackungsteile gefährlich, Tür bei Entsorgung neutralisierbar
Kälteste Zone	Temperatur ≤ +4 °C, durch Symbol angezeigt
Temperatureinstellung	Drehregler Thermostat: Position 1 (warm) bis 6 (kalt), 0 (Aus)
Temperaturanzeige	Anzeige "OK" wenn kalte Zone ≤ 4 °C
Kundendienst	Kontaktieren Sie den De Dietrich Kundendienst (Adressen in der Anleitung)
Originalersatzteile	Nur Originalteile verwenden

Häufig gestellte Fragen - DRS922JE DE DIETRICH

Wie stelle ich die Temperatur des Kühlschranks ein?

Drehen Sie den Thermostatknopf rechts im Kühlabteil. Position 1 ist am wenigsten kalt, Position 6 am kältesten. Position 0 schaltet das Gerät aus. Eine mittlere Position wird in der Regel empfohlen.

Wie taue ich das Gefrierfach ab?

Wickeln Sie die Lebensmittel in Zeitungspapier und bewahren Sie sie kühl. Stellen Sie den Thermostat auf 0 oder ziehen Sie den Stecker, lassen Sie die Tür offen. Sobald das Eis geschmolzen ist, wischen Sie es auf. Verwenden Sie niemals Metallgegenstände oder mechanische Vorrichtungen, um das Abtauen zu beschleunigen.

Was tun bei Stromausfall?

Öffnen Sie nicht die Tür. Wenn die Unterbrechung weniger als 12 Stunden beträgt und der Gefrierschrank voll ist, sind die Lebensmittel nicht gefährdet. Andernfalls verbrauchen Sie sie schnell, da die Temperatur ihre Haltbarkeit verringern kann.

Wie reinige ich das Innere des Geräts?

Ziehen Sie den Stecker. Verwenden Sie lauwarmes Wasser mit Natron. Spülen und trocknen Sie gründlich. Verwenden Sie niemals scheuernde Mittel, Scheuerpulver oder Metallschwämme.

Warum steht Wasser am Boden des Kühlschranks?

Das Abflussloch für das Tauwasser ist wahrscheinlich verstopft. Reinigen Sie es mit dem mitgelieferten Stäbchen (befindet sich in der Öffnung), um zu verhindern, dass Wasser auf die Lebensmittel läuft.

Wie wechsele ich die Glühbirne?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Lösen Sie die Schraube der Deckenleuchte, hängen Sie das bewegliche Teil durch Druck aus. Ersetzen Sie durch eine Glühbirne gleicher Leistung.

Warum läuft der Kompressor dauernd?

Überprüfen Sie, ob der Thermostat nicht auf einer zu kalten Position steht. Stellen Sie sicher, dass die Belüftung ausreichend ist (Kondensator nicht verstopft), die Tür gut schließt und dass Sie nicht kürzlich große Mengen warmer Lebensmittel eingelagert haben.

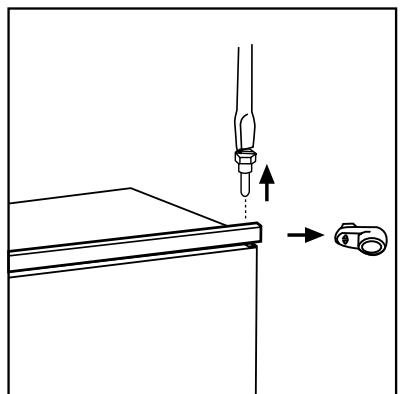

Wie wechsele ich den Türanschlag?

Lösen Sie den oberen Drehzapfen, entfernen Sie die Abstandshalter, nehmen Sie die Tür ab. Lösen Sie den unteren Drehzapfen und setzen Sie ihn auf der anderen Seite wieder ein. Setzen Sie die Tür wieder ein und schrauben Sie den oberen Drehzapfen fest. Befolgen Sie die detaillierten Schritte in der Anleitung.

Wo befinden sich die Produktnummer (PNC) und die Seriennummer?

Sie befinden sich auf dem Typenschild im Inneren des Geräts, links unten. Notieren Sie sie, um den Kundendiensteinsatz zu erleichtern.

Welche Lebensmittel sollten nicht in den Kühlschrank gelegt werden?

Bananen, Kartoffeln, Zwiebeln und Knoblauch werden nicht kalt gelagert. Fermentierte Käsesorten sollten nur gekühlt werden, wenn man ihre Reifung stoppen möchte, gut verpackt.

BEDIENUNGSANLEITUNG DRS922JE DE DIETRICH

Bewaar nicht-luchtdicht verpakte bananen, aardappelen, uien of knoflook nicht in de koelkast.

i Tips

Inviezen en Bewaren

Bevor Sie Ihr neues Kältegerät in Betriebnehmen, lessen Sieitte diese Gebrauchsanweisung aufmerksam durch.

These sind Sicherheitshinweise. Wir ersuchen Sie dazu, die folgenden Punkte vor der Installation des Gerätes und seiner Inbetriebnahme aufmerksam durchzULEsen.

Es wird empfohlen, diese Gebrauchsanweisung gut aufzubewahren und bei einem eventuellen Verkauf des Gerätes dem neuen Besitzer auszuhändigen.

Benutzung im Haushalt

• Die Kuhl- und/oder Gefrierschränke sind zur Einlagerung und/oder zum Einfrieren von Lebensmitteln bestimmt.
• Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Handler unverzüglich mitzuteilen.
• Das Gerät ist schwer. Scharfe Metallkanten am Gerät hinteren und unten stellen ein Verletzungsrisikodar. Beim Aufstellen oder Verschieben sind Schutzhandschuhe zu,tragen.
• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so damit diese nur von Elektro-Fachkräften durchgeführt werden.
• Nach Installation des Gerätes kontrollieren, dass these not auf dem Anschlusskabel aufliegt.
• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.
• Es sollen den keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie konnten platzen.

• Speiseeis und Eiwurfel nicht unmittelbar aus dem Gefrierfach in den Mund behmen. Sehr kaltes Eiskann an Lippen oder Zunge festfrierten und Verletzungen verursachen.

• Tiefkühlgut nicht mit nassen Händen berühren. Die Hände können daran festfrieren.

• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte)dürfen nur von Elektro-Fachräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Sich an die nachstgelegene Kundendienstelle wenden und nur Original-Ersatzteile anfordern.

Sicherheit für Kinder

Die Teile des Verpackungsmaterials (z.B. Kunststoffhüllen, Polystyrol) können für Kinder gefährlich werden. Erstickungsgefahr!
- Im Falle der Entsorgung des Gerätes ist das Anschlusskabel durchzutrennen und der Turverschluss unbrauchbar zu machen, damit sich spielende Kinder nicht im Gerät einschließlich konnen.
- Das Gerätarf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind.

Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielen können.

Umweltnormen

• Das Gerätarf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an.

Inhalt

Sicherheitshinweise 38
Entsorgung 39
Gebrauch Vor Inbetriebnahme / Inbetriebnahme / Temperaturregelung 39
Kühlabeilausstattung 39

Erklärung der Symbole des Kuhlraums / Tipps 40

Gefrierabteil - Temperaturregelung / Gefrierabteilausstattung / Tipps 41

Wartung Abtauen / Reinigung / Innenbeleuchting 42
Wenn etwas nicht Funktioniert 43
Kundendienst und Ersatzteile / Technische Angabe 43

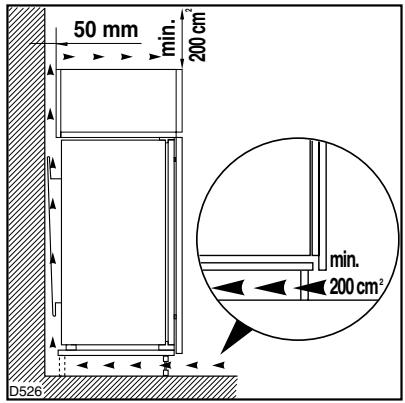

Installation Aufstellung / Elektrischer Anschluss 44

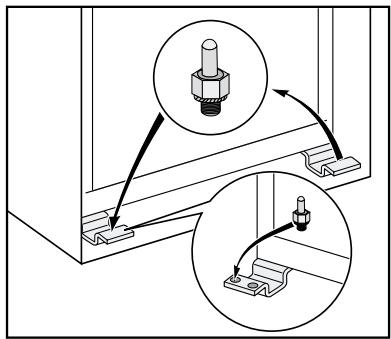

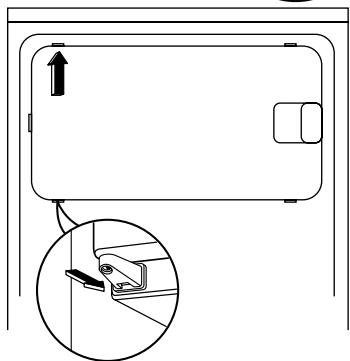

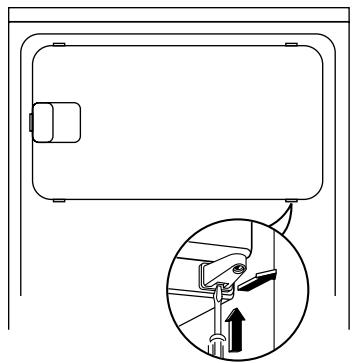

Turanschlag wechseln 45

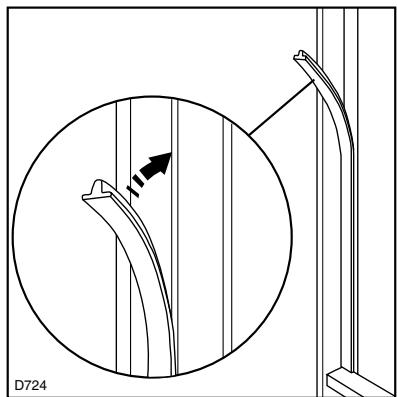

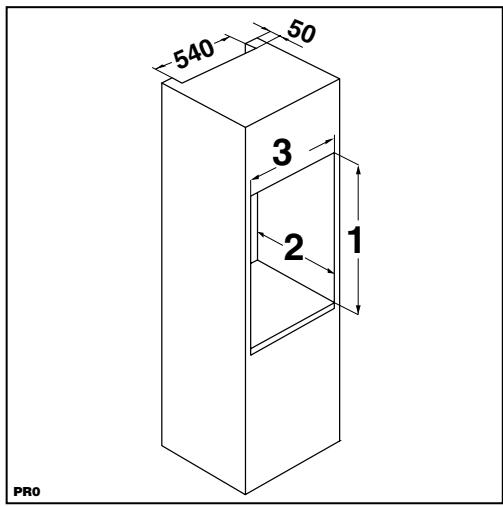

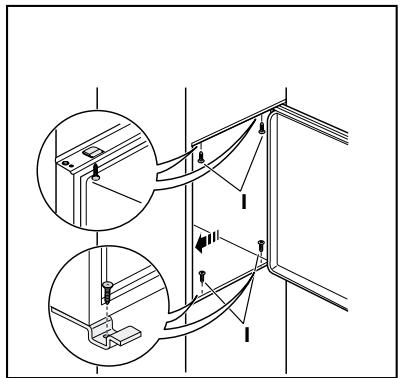

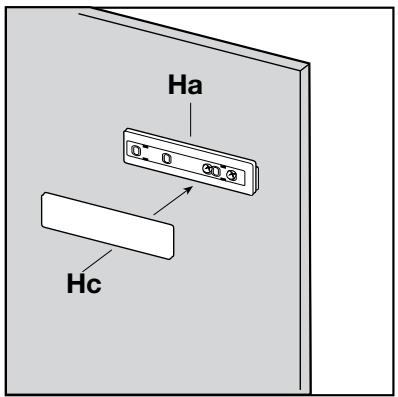

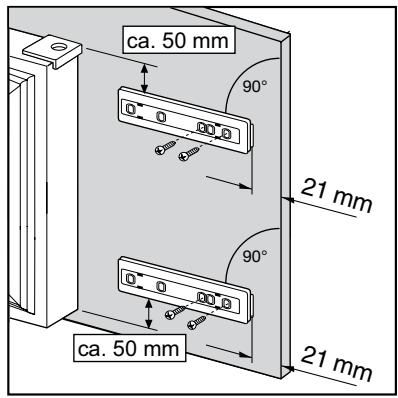

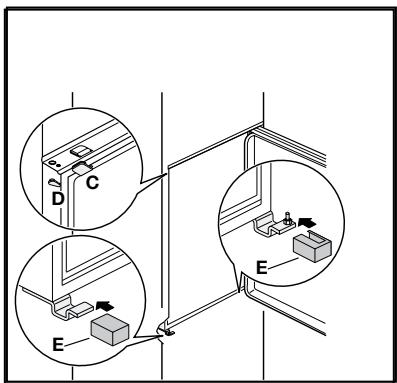

Einbau 45

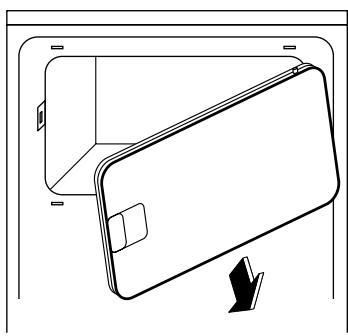

Türaphlag wechseln 48

Verpackungsmaterialien

Die mit dem Symbol gekennzeichneten Materialien sind recyclingfähig.

Samtliche Verpackungsmaterialien sind recyclingfähig.

In Deutschland können Sie die Verpackung an den Handler zurückgeben, bei dem Sie das Gerät gekauft haben.

Gebrauch

Vor Inbetriebnahme

Man sollte mindestens 2 Std. warten, bevordas Gerät in Betrieb genommen wird, damit das Kätemittel zurückströmen kann.

• Bevor Sie das Gerät in Betriebnehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfällig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen können.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfern.

Inbetriebnahme

• Den Stecker in die Steckdose einsetzen. Kühlschranktür öffnen und Thermostatknopf von der Stellung «O» (STOP) aus im Uhrzeitigersinn drehen.
• Das Gerät ist eingeschaltet. Den Stillstand des Gerätes erhält man durch Drehen des Thermostatknopfes auf das Symbol «O».

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zum korrekten Entsorgen theses Produktionschutzten Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgengefahrdet. Weitere Informationen über das Recycling desses Produktions erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Temperaturregelung

• Der Drehknopf für die Temperaturwahl ist im Kühlraum rechts.

• Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur

• Häufigkeit des Türoeffnens
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes.

Die Temperatur wird automatisch geregelt.

• Stellung „1" = wärmtste Innentemperatur
• Stellung „6" = kalteste Innentemperatur
• Stellung „0" = Kuhlung aus

Die mittlere Einstellung ist meistens die geeigneteste.

Kühlabteilausstattung

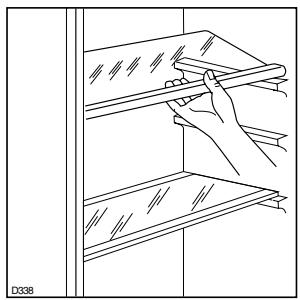

Abstellregale

• Zur Einlagerung von Lebensmittel-Packungen verschiedener Höhe, sind die Abstellregale hohenverstellbar.
• Dazu die Abstellfläche soweit nach vorneziehen, bis sie sich nach oben oder unter abschwenken und herausnehmer laßt.
• Das Einsetzen in eine andere Höherette in umgekehrter Reihenfolge vornehmen.

• Zur betteren Raumnutzung können die vorderen Halbteile der Ablagen auf die rückwärften hinaufgelegt werden.

Die Glasablage über der Gemüseschale und die Flascheablage müssen immer in der Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten.

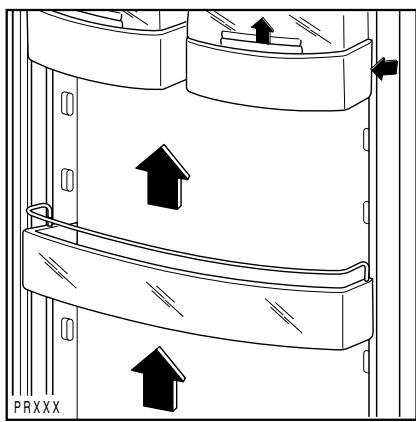

Variable Innentür

Die mittlere Abstellregale der Innentür sind hohenverstellbar.
- Das Abstellregal stufenweise in Pfeilrichtung drucken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.

• Zur betteren Reinigung konnen die obere und dieunte Ablagen ebenfals herausgenommen werden.

Erklärung der Symbole des Kühlraums

Das verbesserte Symbol gibt an, das in dieser Temperatur herrscht.

Kälster Bereich: weniger oder gleich +4^

Fleisch, Geflügel, Fisch, Wurstwaren, Fertigerichte, gemische Salate, Gerichte und Süßspeisen auf der Grundlage von Eiern oder Sahne, frische Teigwaren, Kuchenteig, Pizzen/Quiches, frische Lebensmittel und Frischkäse, in Plastikbeuteln verpacktes Gemüse und im Allgemeineren sämtliche frische Lebensmittel, die bis zu denen Haltbarkeitsdatum bei +4^ oder weniger aufzubewahrens sind.

Temperaturanzeiger

Einzustellender Thermostat

Korrekte Temperatur

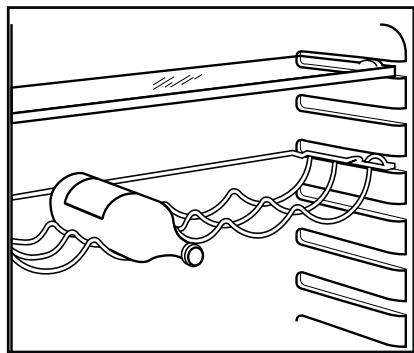

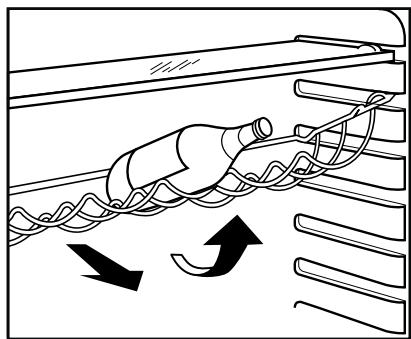

Flaschenablage

• Flaschen mit dem Flaschenhals nach vorne in die Ablage legen.

Achtung: Nur ungeffnete Flaschen waagrecht lagern.

• Zur Lagerung angebrochener Flaschen kann die Flaschenablage schraggestellt werden.

• Dazu die Flaschenablage soweit nach vorneziehen, bis sie sich nach oben abschwenken laßt, und dann die vordere Auflage in die nachsthöhere Ebene einschieben.

Über den Temperaturanzeiger kann die Funktionseise Ihres Kühlschranks überprüft werden.

Sobald im kaltesten Bereich des Kuhlraums eine Temperatur von +4^ oder weniger herrscht, erscheint am Temperaturanzeiger das Symbol "OK".

Liegt die Temperatur über +4^ , bleibt der Temperaturanzeiger schwarz. Demzufolge ist die Temperatur durch Einstellen des Thermostats auf einen niedrigeren Wert zu bringen.

ACHTUNG: Die Türen des Kühlschranks sollenn nicht über langere Zeit offen gelassen werden, da dies zu einer Erhöhung der Innentemperatur führt. Für eine korrekte Temperaturmessung ist der Temperaturanzeiger innerhalb von 30 Sekunden abzULEsen.

Tipps

Energie-Einsparung

• Das Gerät nicht in der Höhe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur lauft der Kompressor haufter und länger.itte im Abschnitt "Aufstellung" nachsehen.
• Tur nur so lange wie nötig geöffnet setzen.
• Höchste Kälteeinstellung bei hoher Raumtemperatur und erheblicher Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb verursachen, damit kann sich eine Reif- oder Eisschicht an der hinteren Innwand bilden.

In diesen Falle den Thermostatknopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.

• Keine warmen Speisen in das Gerät stellen.
  Warme Speisen erst abkühlen setzen.
• Den Verflüssiger, das Metallgitter an der Geräterückseite, mit einem Staubsauger oder einer Bürste immer sauber halten.

Richtiges Kühlen

• keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank einstellen.
• Geruchverbrettende Lebensmittel mussen abgedeckt oder eingewickelt werden.
  Die Lebensmittel mussen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.

Nachstehend einige praktische Ratschlage:

• Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die sich über der Gemüseschale befindet, legen. In dieser Lage kann das Fleisch langstens 1-2 Tage aufbewahrt werden.
• Gekochtene Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren. Sie konnen auf jeder beliebige Glasablage gelegt werden.
• Obst und Gemüse: nach vorherigem Säubern und Waschen in den Gemüseschalen) aufbewahren.
• Butter und Käse: in speziellen Behältern aufbewahren oder in Alu- bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.
• Milch in Flaschen: gut verschlossen in den Flaschenhalter der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollen den sie nicht in den Kühlschrank gegeben werden.

Gefrierabteil

Temperaturregelung

• Der Thermostatknopf regelt das Kuhl- und Gefrierabteil.
• Für das Einfrieren von Lebensmitteln ist es nicht möglich die Einstellung des Thermostatknopfes von der üblichen Normalstellung zu ändern.
• Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes muß vor der Einlagerung der Tiefkühlkost die höchste Stellung des Thermostatknopfes gewählt werden. Nach ca. 2 Std. kann dieser auf eine mittlere Stellung zurückgedreht werden.

Gefrierabteilausstattung

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiwürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiwurfelschalen keine Metallgegenstände benutzen!

Tipps

Einfrieren und Tiefkuhlagern

• Die Lebensmittel in keine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dieser ermöglich das spätere Lufttauen von kleineren Portionen.
  Die Lebensmittel in Alu- oder Polyathylenfolien luftdicht verpacken.
• Die einzufrierenden Lebensmittel sollen mit den Tiefkuhlkosten nicht in Berührung kommt, um ein Temperaturanstieg an diese zu verhindern.
• Speiseeis, das direkt aus dem Gefrierfach genommen wird, kann Käte-Brandwunden verursachen.
• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewährungszeit eingehalten werden kann.
• Der Transport vom Verkauf zum Verbrauchen muss in kurzer Zeit erfolgen.
• Es sollen den keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.
• Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.

Vor jeder Reinigungsrarbeit immer den Netzstecker aus der Steckdoseziehen.

Dieses Gerät erhält im Kaltekreislauf Kohlenwasserstoff. Aus thisem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisierten Fachpersonal durchgeführt werden.

Abtauen

• An der Rückwand des Gerätes bildet sich im Betrieb eine Reifsicht, die in den Stillstandszteiten des Kompressors von selbst abtaut. Das Tauwasser lauft durch eine Rinne in eine Plastikschale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet Dort.

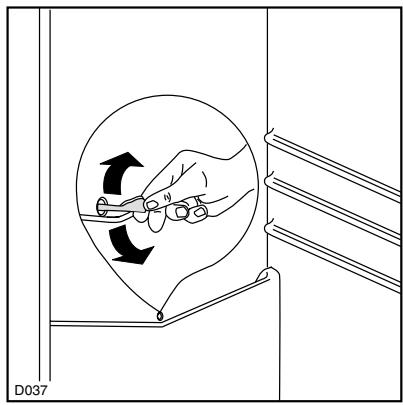

• Reinigen Sie regelmäßig das Ablaufloch des Abtauwassers. Verwenden Sie hierzu den Reiniger, der sich schon im Ablaufloch befindet.

Gefrierraum

Die Reifschicht mit dem Plastikschaber abkratzen.
- Wenn im Gefrierabteil die Eisschicht stärker als ca. 5 mm ist, tauen Sie Ihr Gerät ab.

Um ein vollständiges Abtauen durchzuführen, besteht man wie folgt vor:

• Tiefkuhlgut Herausnahmen, in mehrere Lagen Zeitungspapier einpacken und abgedeckt an einem kühlen Ort lagern.
• Thermostatknopf auf «O» einstellen oder Stecker aus der Steckdose Herausziehen;
• Tur offen setzen.
• Nach beendetem Abtauprozess das Gefrierteil gut nachtrocknen.
• Nach dem Abtauen, Gerät einschließlich Innenausstattung gründlich reinigen.
• Lebensmittel einlagern und Gerät wieder in Betrieb besteht.

Stillstandszeiten

• Den Stecker aus der Steckdoseziehen. Alle Lebensmittel herausnahmen und Gerät reinigen.
  Die Tur offen{lassen, um im Inneren eine gute Luftzirkulation zu gewährleisten und damit Geruchsbildung zu vermeiden.

Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigung des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder anderes Mittel für einen Schnellen Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

Reinigung

Bitte keine Reinigungsbzw. Scheuermittel verwenden, die das Gerat beschädigen konnten.

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden können.

Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen.

Gut nachwaschen und sorgfältig trocknen.

Um einen sicheren Betrieb des Gerätes zugehrleisten, einmal im Jahr den Sockel-Grill abbauen und die Luftkanäle mit einem Staubsauger reinigen. Dies begünstigt den eigenen Betrieb mit folglicher Stromersparnis.

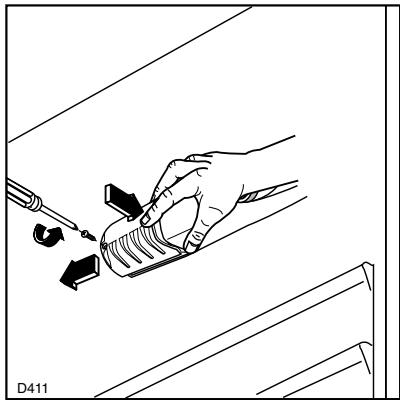

Innenbeleuchting

• Vor dem Lampenwechsel Gerät abschalten und den Netzsteckerziehen.

• Losen Sie die Befestigungsschraube der Lampenabdeckung.

• Hebien Sie den beweglichen Teil ab, indem Sie wie in der Abbildung gezeigt darauf drucken.
• Defekte Lampe durch eine neue Lampe gleicher Leistung auswechseln.

Falls das Gerät Störungen aufweisen sollen, bevor Sie den Kundendienst verständigen, überprüfen Sie zuerst folgenden:

Störung	Abhilfe
Im Gerät wird es nicht kalt genug	Der Drehknopf auf kältere Temperatur drehen.Die Lebensmittel mussen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.Tür richtig schreiben.Die Umgebungstemperatur ist zu warm.
Gerät kühlt zu stark.	Der Drehknopf auf wärmere Temperatur drehen.
Der Kompressor lauft ständig	Der Drehknopf auf niedrigere Zahlen drehen.Die Umgebungstemperatur ist zu warm.Achten Sie daraufuf, dass diese Öffnungen nicht durch Sockelblenden oder Geschirr abgedeckt werden.Innerhalb der letzen 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert.Tür nur so lange wie nötig geöffnet setzen.
Wasser im Kühlschrank.	Die Ablauföffnung an der Rückwand im Geräteinnenraum ist verstopft. Mit einem nicht scharfkantigen Gegenstand reinigen.
Geräusche	Manchmal sind sie charakterstisch für Kältegeräte.Wenn Kältemittel in)dünne Rohre einströmt, konnen Sie ein blubberndes oder platscherndes Geräusch horen.Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu horen.Geräusche konnen durch das Instand setzen der Möbelstruktur entstehen.

Kundendienst und Ersatzteile

Sollten Sie nach o.e. Prüfungen zu keinem Resultatkommen, so wenden Sie sichitte an unseren nachsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermögen, ist es beim Anruf an den Kundendienst notwendig anzugegeben:

• Modellbezeichnung
• Erzeugnis-Nummer (PNC)
  Fertigungs-Nummer (S-No.)

These Angaben finden Sie auf dem Typschild links an der Innenseite des Gerätes. Damit Sie die Daten Schnell bei der Hand haben, empfehlen wir, sie hier einzutragen.

Technische Angabe

Die technischen Angaben sind auf dem Typschild genannot, das auf der linken inneren Seite der Anlage liegt.

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkuhlkost bzw. von eingefrorenen Lebensmitteln soll die Tur des Gefrierfaches nicht geöffnet werden. Die Tiefkuhlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (12 Std.) und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkuhlkost verkurzt die Aufbewahrungsdaeuer).

Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Handler unverzüglich mitzuteilen.

• Wahlrend das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heißt. Aus Gründen der Sicherheit muss eine Mindestbelüftung geschichert sein. Siehe Aufstellungsanweisungen.
• Wichtig: Beschädigte Versorgungskabel mussen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder dem Kundendienststellen erhältlich sind.

Aufstellung

• Das Gerät darf nicht in unmittelbarer Höhe von Heizkörpern oder sonstigen Wärmequelle aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollen vermieden werden.
• Eine ausreichende Luftzirkulation an der Geräterückseite muss gewährleistet sein.
• Für eine optimale Belüftung des Gerätes mössen die minimalen Luftungsquerschnittet (Abb.) eingehalten werden.

Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein Luftungskamin mit folgenden Massen notwendig:

Tief 50 mm

Breite 540 mm

Die Klimaklasse finden Sie auf dem Typschild, dass sich links im Innenraum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse	für Umgebungstemperatur von
SN	+10 bis +32°C
N	+16 bis +32°C
ST	+16 bis +38°C
T	+16 bis +43°C

Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sieitte, dass die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlusswert des Hauses übereinstimmen.

Eine Abweichung von ±6% von der Nominalspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformer angemessener Leistung vorgeschaltet werden.

Wichtig Das

Das Gerat muss unbedingt vorschrifsmäßigeerdet werden.

Zu dieser Zweck ist der Stecker des Anschlusskabels mit dem darauf vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muss das Gerät an eine getrennte Erdleitung vorschäftsmäßig und unter Hinzuziebung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma leht jeder Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der folgende EWG Richtlinie:

CE-73/23 EWG vom 19.2.73 (Niederspannung) und folgende Änderungen;

• 87/308 EWG vom 2.6.87 (Funkentstörung);

• 89/336 EwG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende

Änderungen.

Wichtig Es muss

Es muss möglich sein, das Gerät vom Netz zuteRNnen; nach der Installation muss die Steckdose thereofzuganglich bleiben.

Das Gerät wird mit Turanschlag von rechts gefeliefert.

Falls einen gegenüberliegenden Turanschlag erfordert wird; gehen Sie wie folgt vor bevor Sie das Gerät einbauen.

1. Obere Scharnierstift abschrauben und Kunststoffeil entfernen.
2. Tur abnehmen.
3. Den unteren Bolzen mit einem Schlüssel losschrauben und auf der gegenüber liegenden Seite einsetzen.
4. Auf der gegenüber liegenden Seite die Tur wieder einsetzen, das Distanzstück einlagen und den oberen Bolzen wieder festschrauben.

Einbau

Maßzeichnungen

Höhe (1)	1225	mm
Tiefe (2)	550	mm
Breite (3)	560	mm

Ferner ist auch am hinteren Einbauschrankteil ein Luftungskamin mit folgenden Massen notwendig:

Tiefe 50 mm

Breite 540 mm

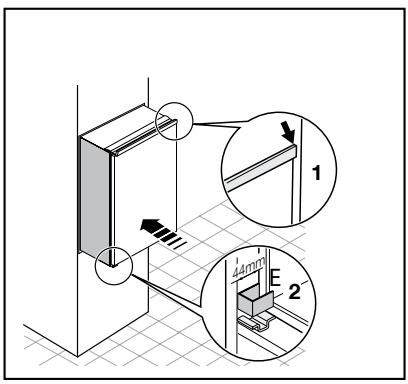

Vergewissern Sie sich, dass unter zwischen dem Kuchenmöbel und dem Rand des Geräts ein Abstand von 44 mm besteht.

Dieunte Scharnierabdeckung (im Zubehorbeutel) dient zur genauen Ausrichtung zwischen Kuchenmöbel und Gerät.

Darüber hinausarf das Gerät das Netzkabel nicht quetschen.

Gerät mit den 4 beiliegenden Schrauben befestigen.

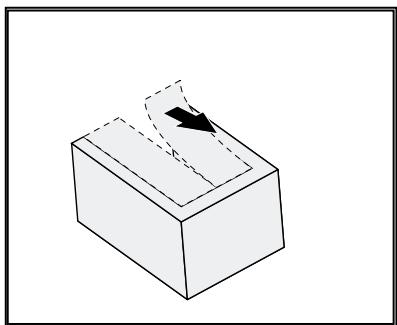

Fugenabdeckprofiloben um die Winkeldicke ausschneiden und zwischen Gerät und Möbelseitenwand eindrücken.

Bremen Sie aus der Plastikabdeckung (E), die das Scharnier mit Stift beweckt, die in der Abbildung gekennzeichneten Teile hereaus.

Dies wird durch die vorgestanzten Ausbruchlinien erreichtert. "Entfernen Sie das mit DX gekennzeichne Teil, wenn der Stift am rechten Scharnier angebracht werden soll, andernfalls das mit SX gekennzeichne Teil."

In die Befestigungs- und Scharnierlocher beiliegende Abdeckkappen (C-D) eindrücken.

Scharnierabdeckungen (E) aufstecken.

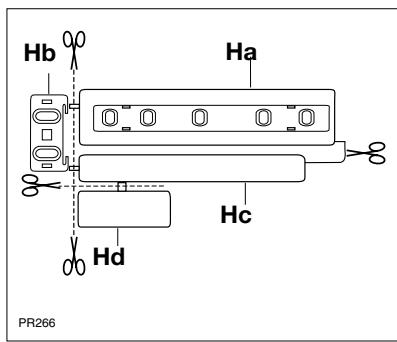

Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb. gezeigt wird.

Die Schiene (Ha) auf der Innenseite der Möbeltür, oben und unter auflegen (siehe Abb.) und die Position der äußeren Bohrlicher anzeichnen. Nachdem die Löscher gebohr wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

Die Abdeckung (Hc) in die Schiene (Ha) eindrücken, bis sie einrastet.

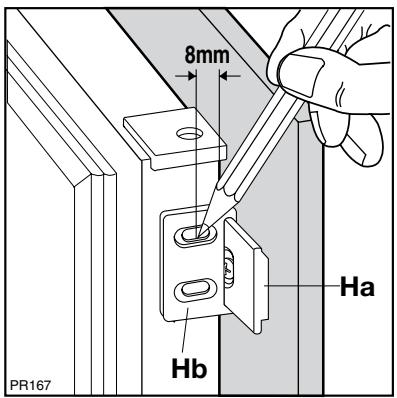

Gerätetur und Möbeltür auf ca. 90^ öffnen. Den Winkel (Hb) in der Schiene (Ha) einsetzen. Gerätetur und Möbeltür zusammenhalten und die Bohrlocher anzeichnen (siehe Abb.).

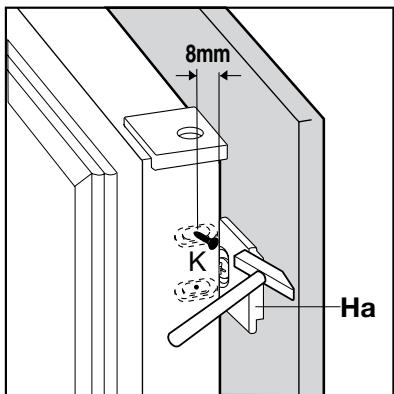

Die Winkeleisen entfernen und 8 mm vom äusseren Rand der Tur mit dem Nagel (K) kennzeichnen.

Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

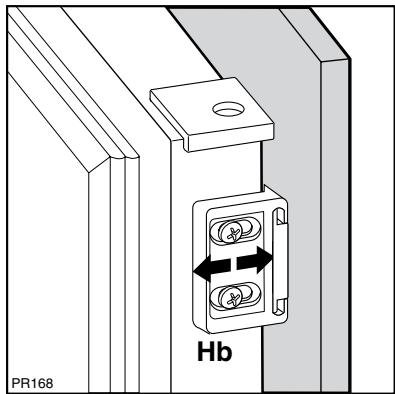

Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlocher nutzen.

Nach Beendigung der Arbeiten den einwandfrei Verschluß der Gerätetur überprüfen.

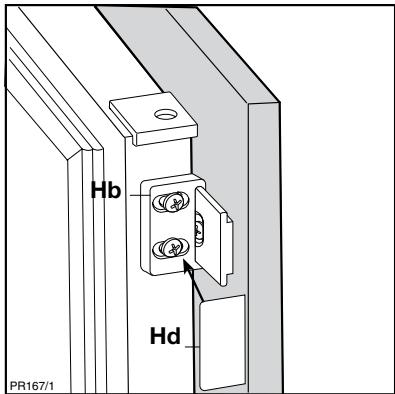

Die Abdeckung (Hd) in die Schiene (Hb) eindrücken, bis sie einrastet.

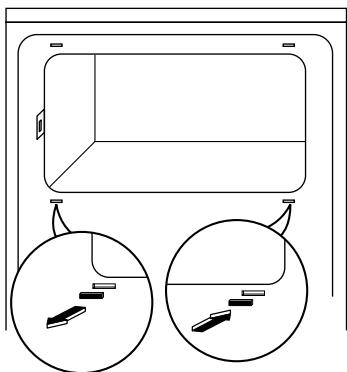

Anschlagwechsel Verdampferfachtür

Allgemeine Garantiebestimmungen

• Wir beheben unentgeltlich nach Maßgabe folgender Bedingungen Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsehler beruhen, sofern diese Mängel uns unverzüglich nach Feststellung und innerhalb 24 Monate (bei gewerblicher Nutzung oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten) nach Lieferung an den Erstendabnehmer gemeldet wurden. Bei Mängel, die sich innerhalb von 6 Monaten ab Lieferung zeigen, wird ein Material- bzw. Herstellnehmer vermutet.

• Teile, die einer betriebsbedingten Abnutzung unterliegen, sind ebenso von der Garantie ausgeschlossen wie leicht zerbrechliche Teile. Geringfugige Sollabweichungen in der Beschaffenheit des Gerätes, die für die Wert- und Gebrauchstauglichkeit unerheblich sind oder Schäden aus chemischen, elektrochemischen Einwirkungen von Wasser, anormale Umwelt- und sachfrende Betriebsbedingungen oder sonstige Einwirkungen/Berührungen von ungeeigneten Stoffen lose nke Garantiepflicht aus. Nicht unter die Garantiepflicht fallen Schäden und Mängel, die durch eine nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- und Montagehinweisen zurückzufahren sind. Das Fehlen, die Veränderung oder Beschädigung des Typenschildes, Reparaturversuche oder Eingriffe seitens eines nicht autorisierten Kundendienstes oder nicht autorisierten Personen, sowie der Einbau von nicht Originalen Ersatz-, Zubehör- und Ergänzungsteilen, durch die, ein Defekt verursacht wurde, führen ebenfalls zu einem Verlust der Garantie.

• Mangelhafte Teile werden nach unserer Wahl unentgeltlich ersetzt oder Instand gesetzt. Ersetzte Teile geben in unser Eigentum über. Instandsetzungen vor Ort konnen nur für stationär betriebene Geräte verlangt werden. Geräte, die zumutbar transportiert werden konnen und für die Garantieleistungen unter Bezugnahme dieser Garantie beansprucht wird, sind der nachstgelegen den Kundendienstelle zu übergeben oder einzusenden. Der Kaufbeleg mit Kauf oder Lieferdatum ist für die Inanspruchnahme dieser Garantie vorzulegen.

• Sofern die Nachbesserung von uns abgeleht wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefelfert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsrechnung für die bisherige Nutzungszeit vor.

• Garantieleistungen setzen keine neue Garantiefrist in Lauf, noch bewirken sie eine Veränderung der Garantie. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das komplette Gerät.

• Weitergehende Ansprüche, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden sind ausgeschlossen, sofern eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gewährleistungspflicht des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer bleibt von diesen Garantiebedingungen unberührt.

Anschriften

De Dietrich

Frankfurter Str. 168

D-63263 Neu-Iserburg

Fax. [phone]

mailto: [e-mail]

Servicepartner in Deutschland

Servicetelefon:

0800/3246726

Ersatzteilbestellungen:

01805/324673

Servicepartner in Osterreich:

SEISER-SERVICE GmbH,

Am Heumarkt 9

A-1030 Wien,

Servicetel.: 01/7131250

Brandt UK Ltd
