Type de produit	Hotte aspirante de cuisine
Marque	DE DIETRICH
Modèle	DHT200BE1
Distance minimale de sécurité entre le plan de cuisson et la hotte	650 mm
Diamètre de la sortie d'air	120 mm minimum
Alimentation électrique	220-240 V, 50/60 Hz (estimation)
Classe électrique	Classe I (mise à la terre obligatoire)
Puissance d'éclairage	Lampe à incandescence 40 W max.
Nombre de vitesses	Plusieurs vitesses (commande V)
Filtres anti-graisse	Filtres métalliques lavables au lave-vaisselle
Fréquence de nettoyage des filtres	Tous les 2 mois d'utilisation normale
Montage	Sous meuble mural ou avec fixation par encliquetage
Profil de fermeture inclus	Oui, pour boucher l'espace entre la hotte et le mur
Longueur du tuyau d'évacuation recommandée	Parcours le plus court possible
Poids	Environ 15 kg (estimation)
Dimensions (L x P x H)	Environ 900 x 500 x 150 mm (estimation)
Accessoires fournis	Gabarit de perçage, vis, profil de fermeture, manuel d'instructions
Utilisation prévue	Usage domestique pour éliminer les odeurs de cuisine
Réparabilité	Filtres et lampes remplaçables par l'utilisateur

FOIRE AUX QUESTIONS - DHT200BE1 DE DIETRICH

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm.

Comment brancher la hotte électriquement ?

Branchez la hotte sur le secteur avec un interrupteur bipolaire ayant une ouverture de contacts d'au moins 3 mm. Assurez-vous que la mise à la terre est conforme.

Quel diamètre de tuyau d'évacuation utiliser ?

Utilisez un tuyau rigide ou flexible d'un diamètre d'au moins 120 mm.

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques peuvent être lavés au lave-vaisselle. Nettoyez-les environ tous les 2 mois ou plus souvent en cas d'utilisation intensive.

Comment remplacer l'ampoule de la hotte ?

Retirez les filtres métalliques, dévissez l'ampoule à incandescence de 40 W et remplacez-la par une ampoule de mêmes caractéristiques. Remontez les filtres.

Puis-je installer la hotte sans conduit d'évacuation ?

Non, la hotte doit être connectée à une sortie d'air extérieure via un tuyau. Ne la connectez jamais à un conduit de fumée de chaudière ou de cheminée.

Que faire si la hotte ne fonctionne plus ?

Vérifiez l'alimentation électrique et l'interrupteur bipolaire. Si le problème persiste, contactez un professionnel.

Comment installer la hotte sous un meuble ?

Utilisez le gabarit de perçage fourni pour percer des trous de 4,5 mm (fixation) et 125 mm (évacuation). Fixez la hotte avec les 4 vis fournies (4,2 x 44,4).

La hotte peut-elle être utilisée avec des cuisinières à gaz ?

Oui, mais assurez une aération suffisante de la pièce. Si la cuisine n'a pas d'ouverture extérieure, pratiquez-en une pour garantir l'infiltration d'air pur.

Que signifie le déclic lors de l'installation ?

Après installation, ouvrez le chariot coulissant énergiquement jusqu'au déclic de fin de course. Cela indique que le mécanisme est correctement enclenché.

MODE D'EMPLOI DHT200BE1 DE DIETRICH

Notice d'utilisation et d'installation

Si vous suivez attentivement les recommendations contenues dans ce mode d'emploi, votre hotte restera toujours efficace, et fournira constamment les mêmes performances.

SOMMAIRE

CONSEILS ET SUGGESTIONS 15

CHARACTERISTIQUES 16

INSTALLATION 17

UTILISATION 19

ENTRETIEN 19

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage d'ù à une installation non correcte ou non conforme aux règles de l'art.

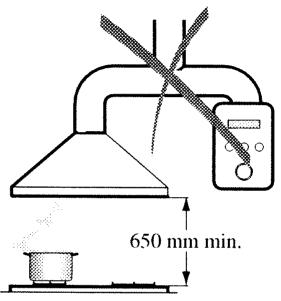

• La distance minimale de sécurité entre le plan de cuisson et la hotter doit être de 650~mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposee à l'intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectue conformément aux normes en vigueur.
• Connecter la hotter à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120mm . Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparèils qui ne fonctionnent pas à l'électricité dans la pierce ou est installée la hotte (par exemple: des apparèils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a ete concue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense quand la hotte est en service.
• Toujours regler les flammes de manière à éviter toute sortie latorale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas etre utiliser par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterolir la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détsersif liquide neutre.

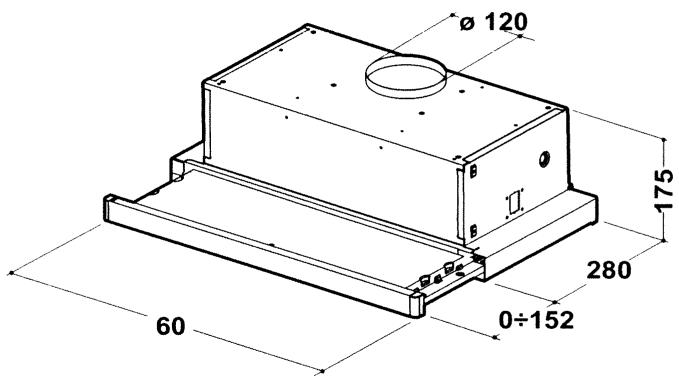

Encombrement

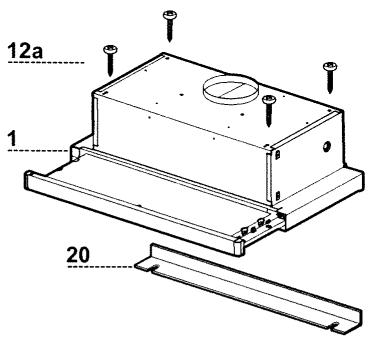

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hote équipé de: Comandes, Lumière, Groupe Ventilateur, Filtres
20	1	Profil fermeture

Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4

Q. te Documentation

1 Manuel d'instructions

Perçage du Plan de support et Montage de la Hotte

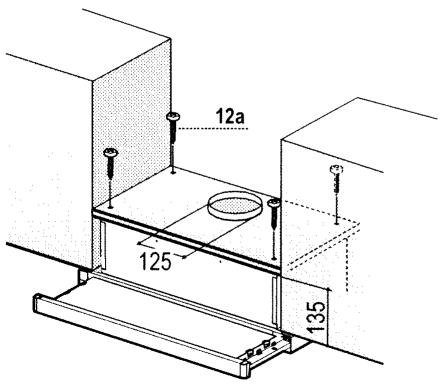

MONTAGE AU MOYEN DE VIS

• Le Plan de support de la Hotte doit être monté plus en haut de 135~mm par rapport au Plan inférieur des Armoires murales.
• Percer un trou de 4,5 mm . sur le support,en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 125 mm . sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l'appareil.
  Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

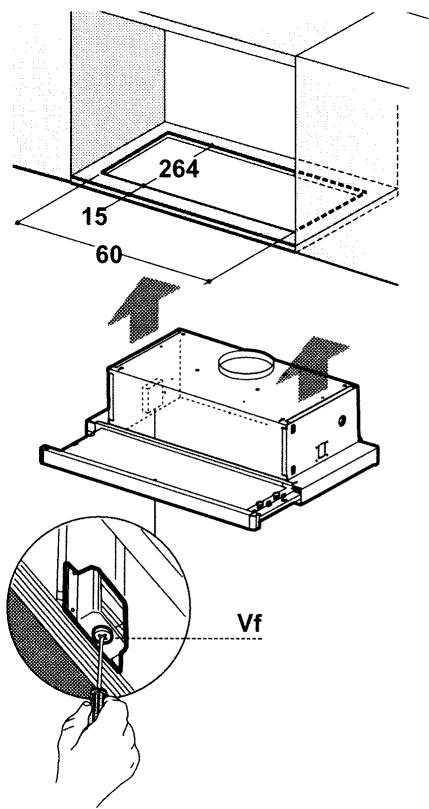

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales (650 mm. min. par rapport au Plan de Cuisson) au moyen de supports lateraux par encliquetage.
• Effectuer un emboitage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports lateraux par encliqueiture.
• Bloquer définitivement en serrerant les Vis Vf depuis le bas de la Hotte.

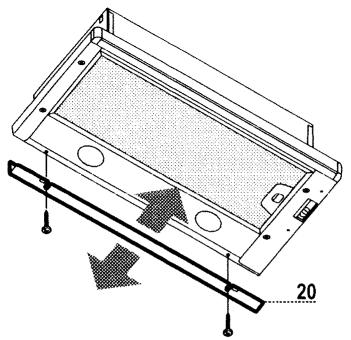

PROFIL DE FERMETURE

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

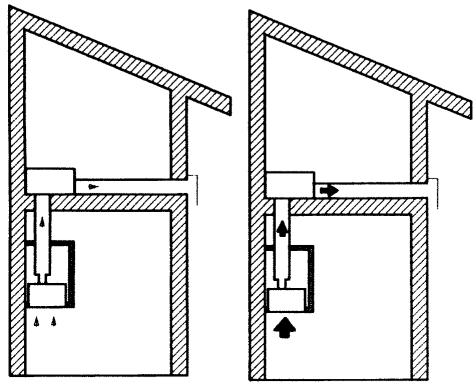

BRANCHEMENT À L'INSTALLATION D'ASPIRATION

• La hotte doit être branchée à l'aspirateur à l'aide d'un tuyau rigide ou flexible 120 mm .

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• ÀpRES avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

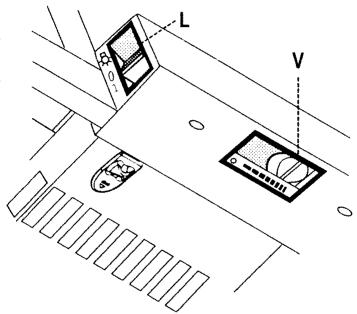

Tableau de commande

L Lumières Allume et eteint l'éclairage.
V Vitesses Determine les vitesses de l'aspirateur

ENTRETIEN

Filtres anti-graisse

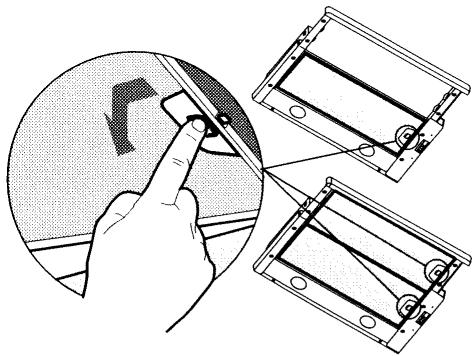

NETTOYAGE Filtres ANTI-GRAISSE METALLIQUES

• Ils peuvent être lavés au lave-vaiselle et nécessiter d'être nettoyés environ tous les 2 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en intervenant sur les dispositifs d'accrochage spécifique prévus.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

Eclairage

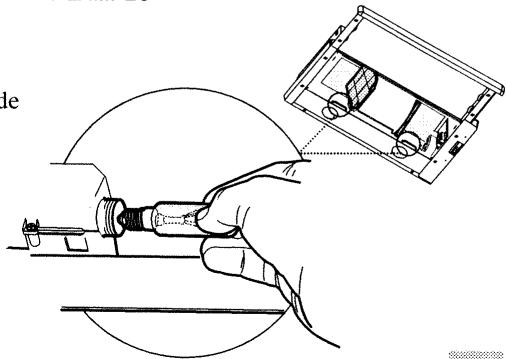

REPLACEMENT LAMPES

• Lampe à incandescence de 40 W.
• Retirer les Filtres anti-graisse métalliques.
• Dévisser les lampes et les remplaçer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
