Type de produit	Support d'affichage plasma
Marque	PIONEER
Modèle	PDK-TS06
Compatibilité	Écran plasma Pioneer PDP-614MX (61 pouces)
Dimensions (L x H x P)	1125 x 207,4 x 440 mm (44,3 x 8,2 x 17,3 pouces)
Poids	8,8 kg (19,4 livres)
Matériau	Métal
Conditions d'utilisation	Température : 0°C à 40°C, humidité : 20% à 80%
Conditions de stockage	Température : -10°C à 50°C, humidité : 10% à 90%
Installation	Par un technicien qualifié, au moins 3 personnes
Sécurité	Ne pas modifier les pièces, utiliser des vis appropriées, éviter les surfaces instables
Contenu de l'emballage	Support, vis, barre, instructions de manipulation
Prévention de chute	Utiliser l'attache de prévention de basculement fournie
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter l'humidité et la poussière
Réparabilité	Pièces détachées disponibles auprès du revendeur

FOIRE AUX QUESTIONS - PDK-TS06 PIONEER

Quels écrans plasma sont compatibles avec le support Pioneer PDK-TS06 ?

Le support est conçu spécialement pour l'écran plasma Pioneer PDP-614MX de 61 pouces. Il n'est pas recommandé d'utiliser d'autres équipements.

Combien de personnes sont nécessaires pour installer le support ?

L'installation doit être effectuée par au moins trois personnes en raison du poids et du centre de gravité élevé de l'écran plasma.

Quelles sont les dimensions et le poids du support PDK-TS06 ?

Les dimensions sont de 1125 x 207,4 x 440 mm (44,3 x 8,2 x 17,3 pouces) et le poids est de 8,8 kg (19,4 livres).

Puis-je installer le support sur une surface inclinée ou instable ?

Non, il est interdit d'installer le support sur des surfaces mobiles, inclinées ou instables. Cela pourrait entraîner la chute de l'écran et causer des blessures.

Comment fixer l'écran plasma au support pour éviter qu'il ne bascule ?

Utilisez les vis fournies pour visser l'écran au support immédiatement après l'avoir inséré. De plus, utilisez l'attache de prévention de basculement fournie avec l'écran pour le fixer au mur.

Quelles précautions prendre concernant la ventilation ?

Ne pas obstruer les orifices de ventilation de l'écran plasma. Laissez suffisamment d'espace autour pour éviter l'accumulation de chaleur et les risques d'incendie.

Où ne pas installer l'écran plasma avec ce support ?

Évitez les endroits humides, poussiéreux, exposés à la lumière directe du soleil, à la vapeur, aux vibrations ou à proximité de sorties d'air climatisé. Ne pas installer en extérieur.

Comment nettoyer le support PDK-TS06 ?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Que faire si une pièce est endommagée ?

Ne pas utiliser de pièces endommagées. Contactez le magasin où vous avez acheté le support pour obtenir des pièces de rechange.

Le support est-il garanti ?

La notice ne mentionne pas de garantie spécifique. Veuillez contacter votre revendeur pour plus d'informations.

MODE D'EMPLOI PDK-TS06 PIONEER

PDK-TS06

Nos vous remercions d'avoir acheté le support d'affichage plasma PDK-TSO6.

Avant d'utiliser ce produit, veuillez lire attentivement ces instructions d'utilisation de manière à pouvoir utiliser toutes les fonctionnalités de ce produit.

Après lecture, conserver ces instructions d'utilisation dans un endroit facilement accessible de manière à pouvoir vous y référer à chaque fois que vous rencontrez un problème dans l'utilisation de ce produit.

• Ce support d'affichage plasma est conçu spécialement pour être utilisé avec les affichages plasma 61 pouces PIONEER (PDP-614MX).

Remarques sur l'installation:

Ce produit est vendu en assumant qu’il sera installé par un personnel suffisamment expérimenté et qualifié. Faites toujours réaliser le montage et l'installation par un spécialiste ou par votre revendeur.

PIONEER ne peut être tenu responsable pour tout dommage causé par une erreur d'installation ou de montage, une mauvaise utilisation ou un désastre naturel.

Attention : agents de vente et techniciens

Pour assurer la sécurité de l'utilisateur, assurez-vous de désigner un endroit suffisamment solide pour supporter le poids de l'écran à plasma et les différentes unités.

L'installation doit être effectuée par au moins trois personnes.

Assurez-vous de ne pas perdre les vis retirées, etc.

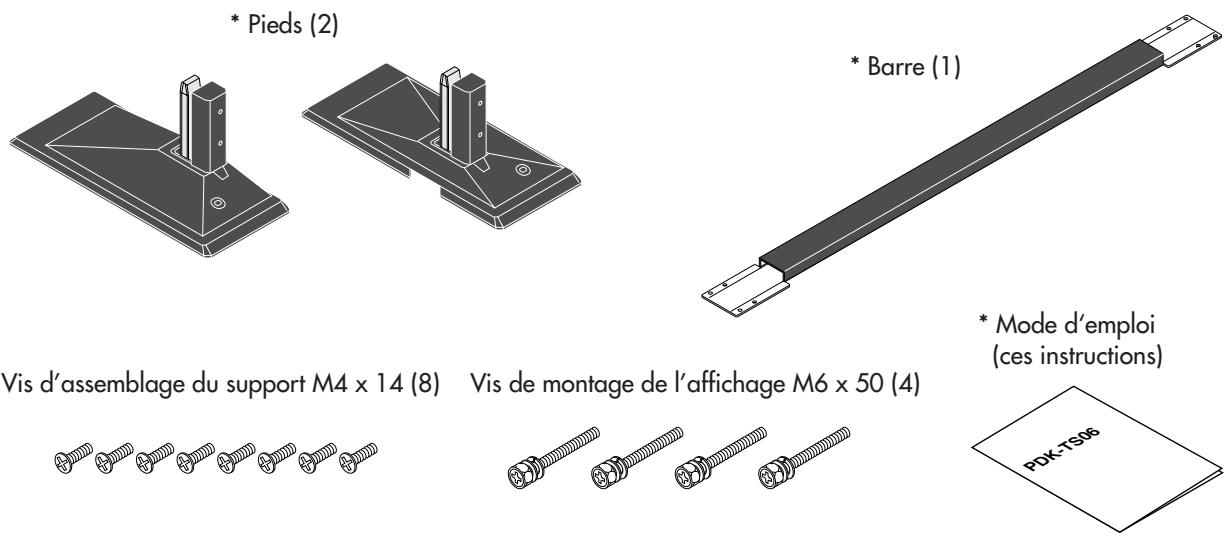

Pèces incluses

Caractéristiques techniques

Modèle : PDK-TSO6

Dimensions externes : (L) 1125 x (H) 207,4 x (P) 440 mm

(L) 44,3 × (H) 8,2 × (P) 17,3 pouces

Poids:8,8kg

19,4 livres

Conditions d'utilisation : Température entre 0°C et 40°C / 32°F et 104°F Humidité entre 20% et 80%

Conditions de stockage : Température entre -10°C et 50°C / 14°F et 122°F Humidité entre 10% et 90%

Symboles

Différents symboles sont utilisés dans ce manuel d'installation pour permettre une utilisation sûre et correcte du produit ainsi que pour éviter toute blessure ou dégât sur les personnes ou les objets. Ces symboles et leur signification sont décrits ci-dessous. Prière de s'assurer de bien comprendre ces éléments avant de lire le reste du manuel.

Attention

Le fait d'ignorer cette indication et une mauvaise manipulation peuvent être la cause de blessures personnelles telles que des blessures sérieuses ou la mort.

Precautions a prendre

Le fait d'ignorer cette indication et une mauvaise manipulation peuvent être la cause de blessures à des individus ou de dégâts sur les objets situés aux alentours.

Exemples de symboles

Ce symbole informe qu'il y a des éléments qui demandent de faire attention (y compris des avertissements).

Les détails concrets de l'attention sont écrits dans le schéma.

Ce symbole indique un élément interdit.

Les détails concrets de l'interdiction sont écrits dans le schéma.

• Ce symbole indique qu'il faut faire quelque chose.

Les détails concrets de l'interdiction sont écrits dans le schéma.

Attention

• S'assurer de faire installer l'écran à plasma par le magasin où il a été acheté dans le respect des instructions de ce manuel.

En cas de mauvaise installation, l'écran à plasma pourrait se renverser et causer des blessures.

• Pour assurer la sécurité, serrez les boulons et les vis fermement.

Sinon, l'écran à plasma pourrait se renverser et causer des blessures.

• Ne pas modifier les pièces.

Sinon, l'écran à plasma pourrait se renverser et causer des blessures.

• Ne pas utiliser de pièces endommagées. Sinon, l'écran à plasma pourrait se renverser et causer des blessures.

Si une pièce est endommagée, contacter le magasin où elle a été achetée.

• Chaque unité est conçue spécialement pour être utilisée avec les affichages plasma 61 pouces PIONEER (PDP

614MX). Veuillez ne pas monter d'autre équipement avec ces éléments. Cela pourrait entraîner la chute de l'élément

et causer des blessures.

• Ne pas monter sur des supports qui bougent, des surfaces inclinées ou d'autres endroits instables. Cela pourrait

entraîner le renversement de l'affichage plasma ou sa chute et ainsi causer des blessures. Ne pas installer dans un véhicule non plus.

• N'obstruez pas les orifices de ventilation de l'écran à plasma.

Si les orifices de ventilation sont couverts, la chaleur s'accumulera à l'intérieur, et l'appareil pourrait prendre feu. Par exemple, n'installez pas l'écran à plasma dans des endroits étroits où la ventilation est faible, ne placez pas de couvertures dessus, etc.

• N'installez pas l'écran à plasma près des sorties d'air d'un climatiseur ou à des endroits où il y a de fortes vibrations. Cela pourrait causer un incendie ou un choc électrique.

• N'installez pas l'écran à plasma dans des endroits humides ou poussiéreux ou des endroits exposés à la suite ou à de la vapeur (comme dans les cuisines, près d'humidificateurs, etc.). Cela pourrait causer un incendie. N'installez pas l'écran à plasma dehors. Cela pourrait causer un incendie ou un choc électrique.

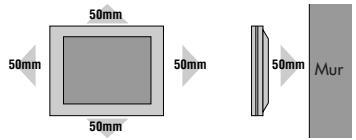

• Lors de l'installation de l'écran à plasma, laissez suffisamment d'espace tout autour, comme cela est indiqué sur le schéma.

Sinon, de la chaleur pourrait s'accumuler à l'intérieur et l'appareil pourrait prendre feu.

• Tenez fermement l'écran à plasma lorsque vous montez les unités dessus. Sinon, l'écran à plasma pourrait tomber et causer des blessures.

• Lors de l'installation de l'écran à plasma sur un support à roulettes, assurez-vous de bloquer les roulettes. Si le support bougeait, l'écran à plasma pourrait tomber et causer des blessures.

• L'écran à plasma est lourd. Assurez-vous donc de l'installer à un endroit stable et prenez les mesures nécessaires pour l'empêcher de se renverser et de causer des blessures.

Le centre de gravité de l'écran à plasma est haut. L'écran à plasma doit être déballé et déplacé par au moins trois personnes, le tenant en haut et en bas. Sinon, l'écran à plasma pourrait tomber et causer des blessures.

Remarques

Évitez les pièces poussiéreuses ou humides et les pièces remplies de suie ou de fumée de cigarette.

L'écran à plasma pourrait se salir, ce qui entraînerait une mauvaise qualité d'image.

Evitez les endroits où l'écran est exposé à la lumière directe du soleil ou à une forte lumière artificielle.

Si la lumière alentour se reflète sur l'écran, l'écran apparaitra blanc et sera difficile à voir.

N'installez pas l'écran dans des endroits où la température est élevée ou faible.

Cela pourrait l'endommager.

Mesures de prévention de chute supplémentaires

• Utiliser soit l'attache de prévention de basculement fournie avec l'affichage pour fixer l'affichage plasma à un mur, un pilier ou un autre endroit solide, ou utiliser les trous à l'arête du support pour fixer à une table, etc.. (Ne pas utiliser avec l'unité de montage mural vendue séparément.)
• Faire attention à la corde lorsqu'on déplace l'affichage plasma.
• Les vis de fixation de l'affichage à un mur, un pilier ou un support, ne sont pas fournies. Veuillez vous procurer des vis adaptées à la surface sur laquelle l'affichage doit être monté.

Préparations•••déballer l'affichage plasma.

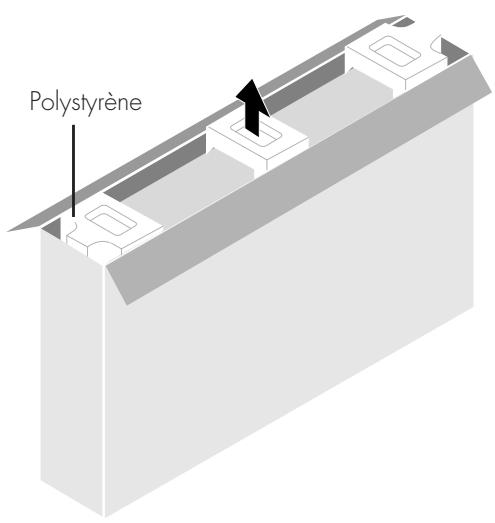

1. Ouvrir le haut du carton dans lequel l'affichage plasma est emballe et stérerol les trois pieces de polystyrene.

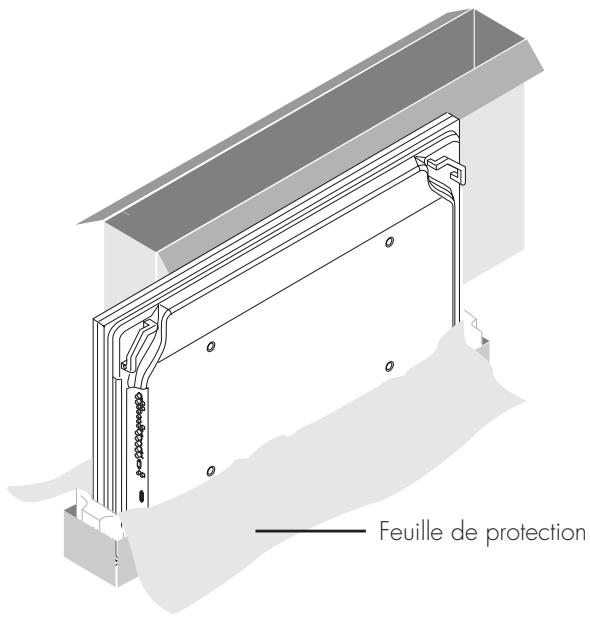

2. Retirer le carton par le haut et ouvrir la feuille de protection.

Attention:

Installer l'écran plasma rapidement après l'avoir déballé. S'il est abandonné sans être installé, il pourrait tomber et se casser.

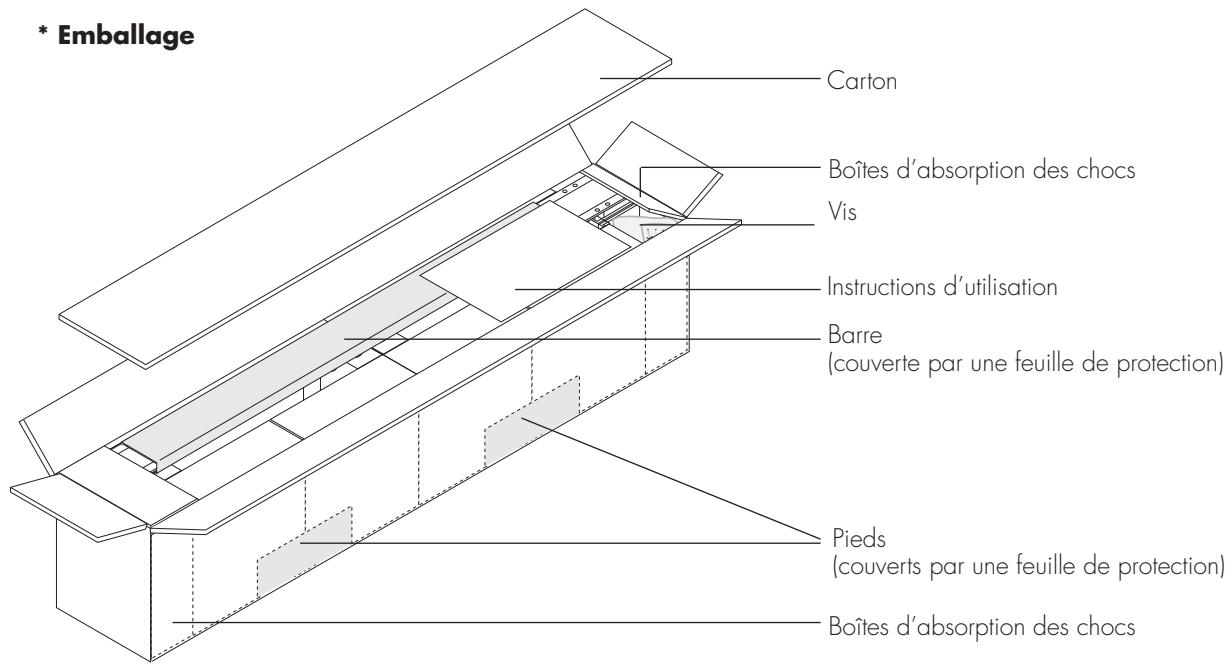

1. Ouvrir l'emballage et retirer le carton et les accessoires (vis et instructions de manipulation).

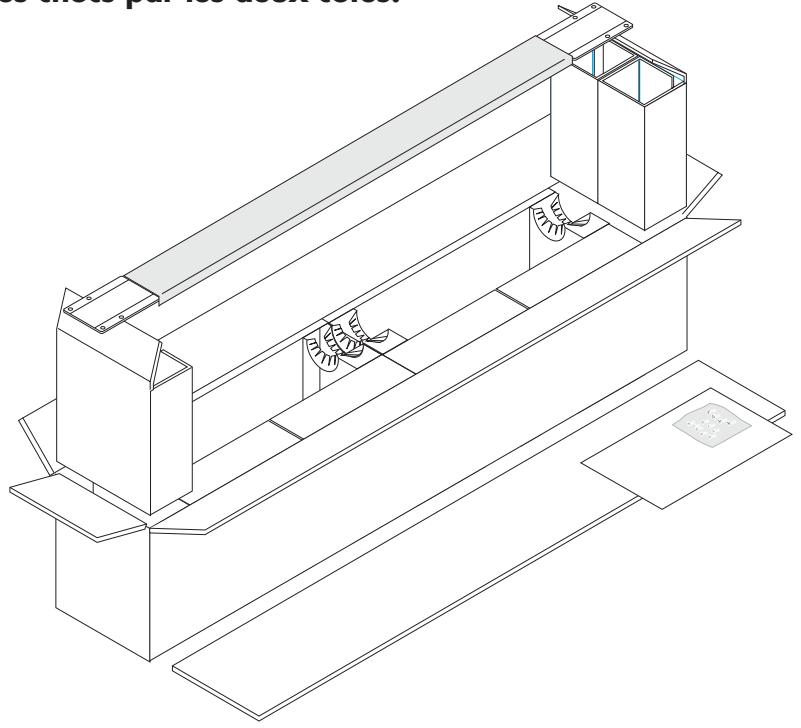

1. Retirer la barre et retirer les boites d'absorption des chocs par les deux côtés.

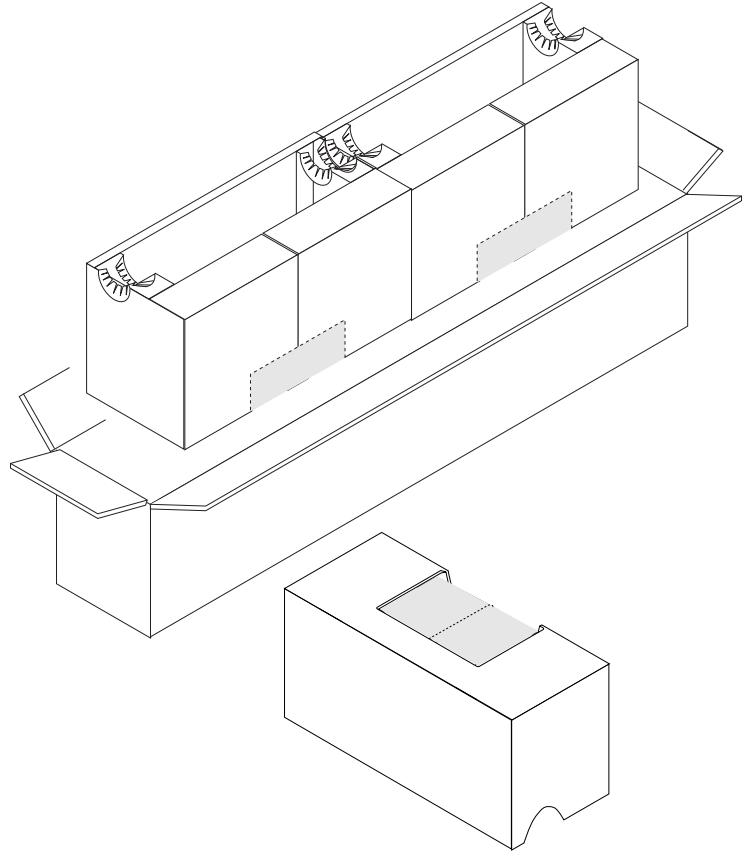

1. Retirer les deux boîtes contenant les pieds et les placer à l'envers.

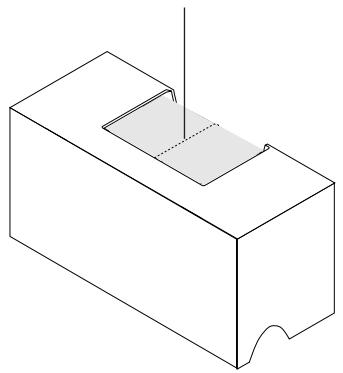

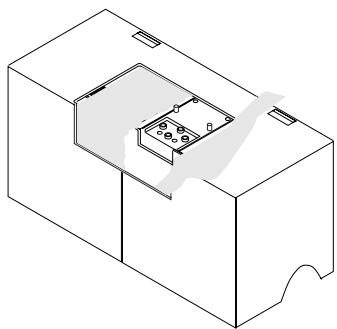

1. Soulever la feuille de protection couvrant le pied, en commencer par la ligne perforée au centre pour découvrir la surface de montage.

Ligne perforée

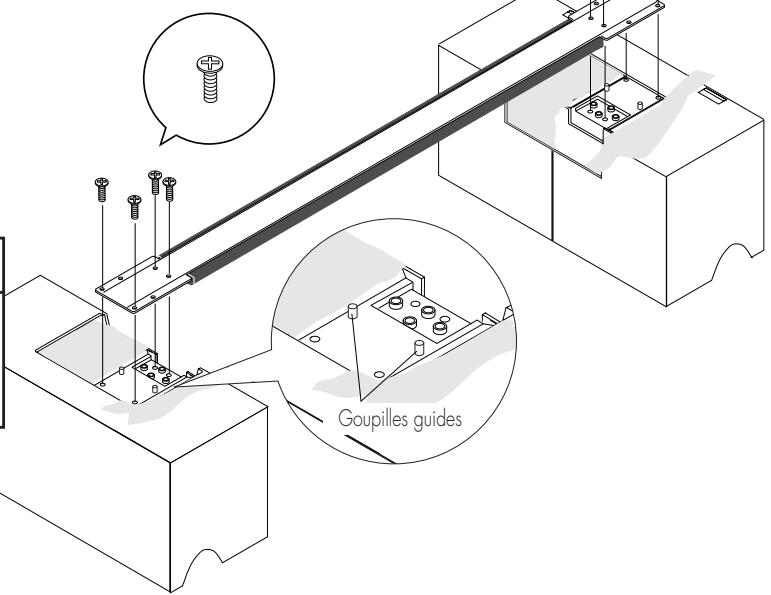

1. Retirer la protection de la barre retirée à l'étape 2, insérer la narre dans les goupilles guides, et serrer avec les vis d'assemblage de support fournies.

Serrer fermement les vis.

Sinon, le moniteur pourrait se

renverser et cause des blessures.

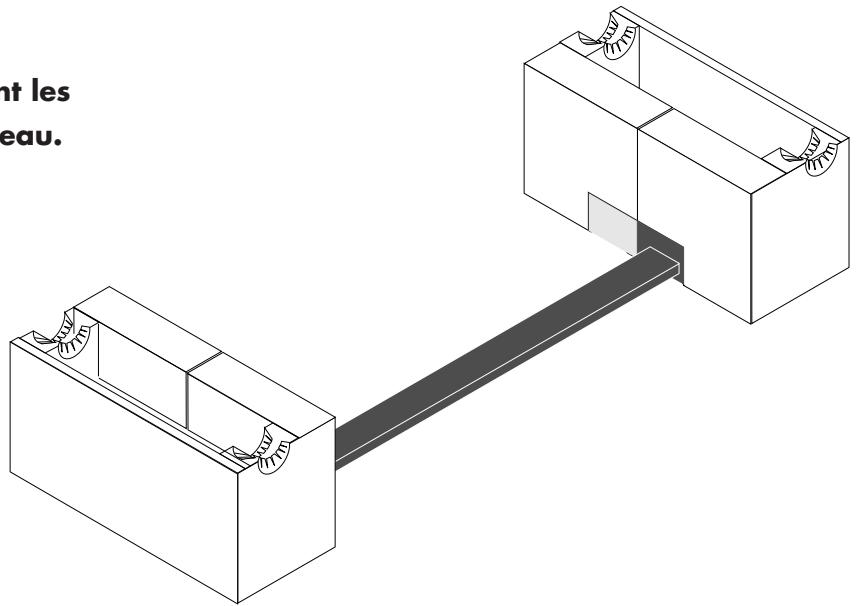

1. Saisir les deux boîtes contenant les pieds et les renverser de nouveau.

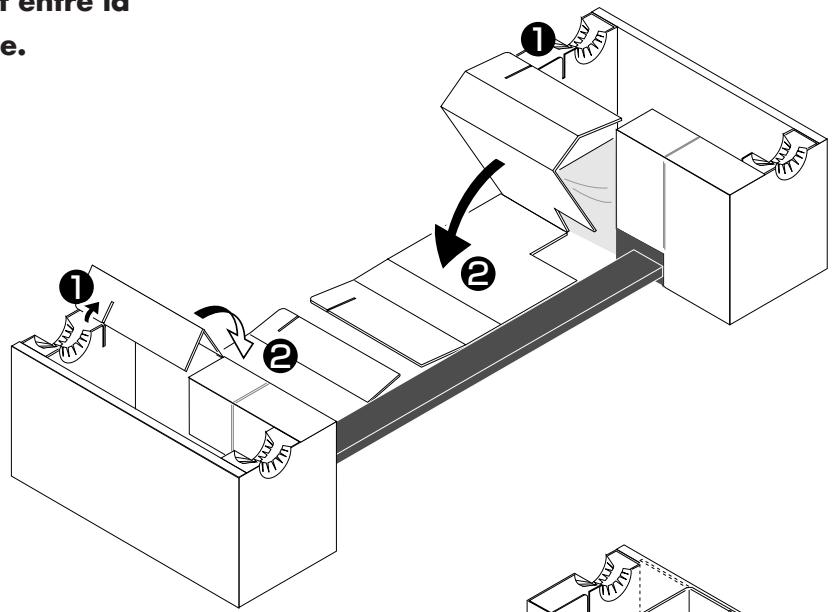

1. Soulever la section se trouvant entre la fente, la retirer puis la rabattre.

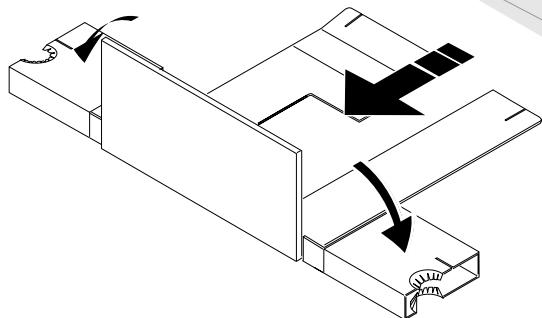

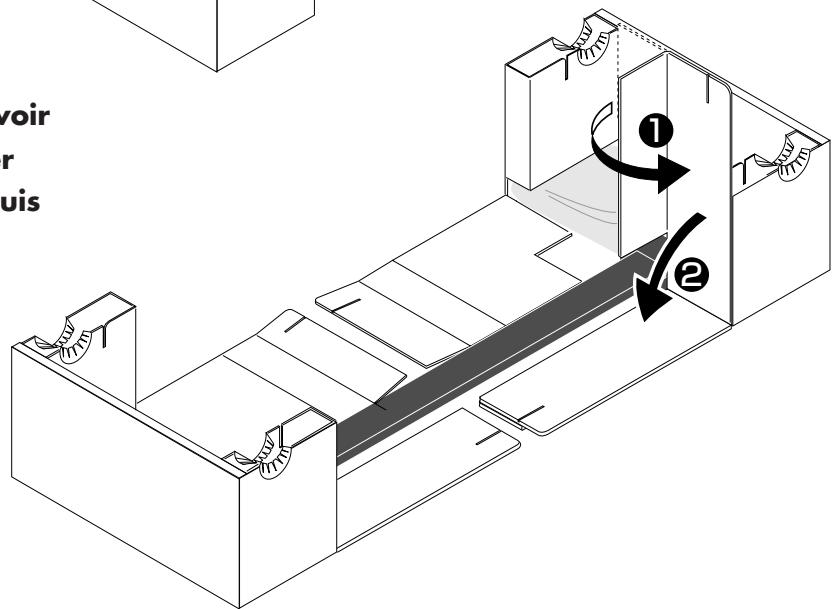

1. Sur le côté de la barre, après avoir retiré la section de la fente, plier comme indiqué sur le schéma puis rabattre.

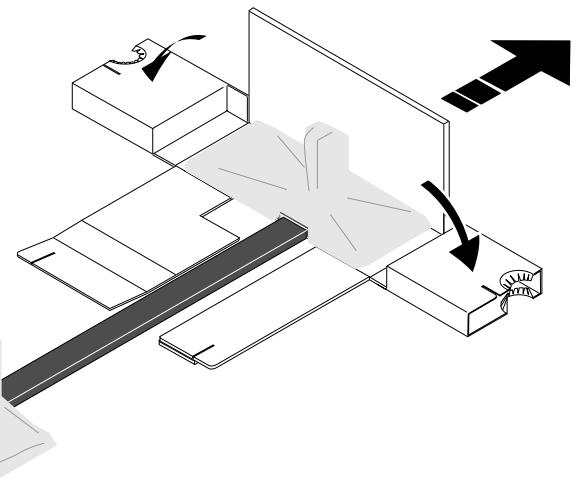

1. Rabattre l'avant et l'arrière de la boîte et retirer le support. Retirer la protection du pied.

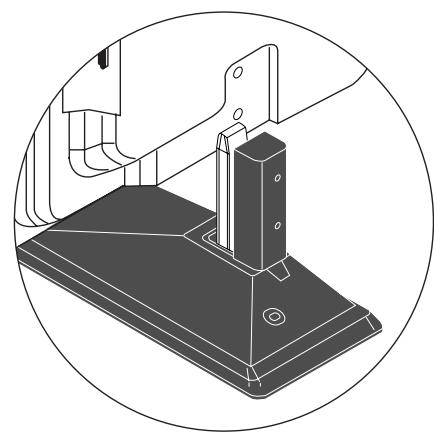

1. Insérer l'affichage plasma dans le support.

Vérifier que le support et l'affichage plasma sont dans la bonne direction, puis insérer l'affichage plasma dans le support.

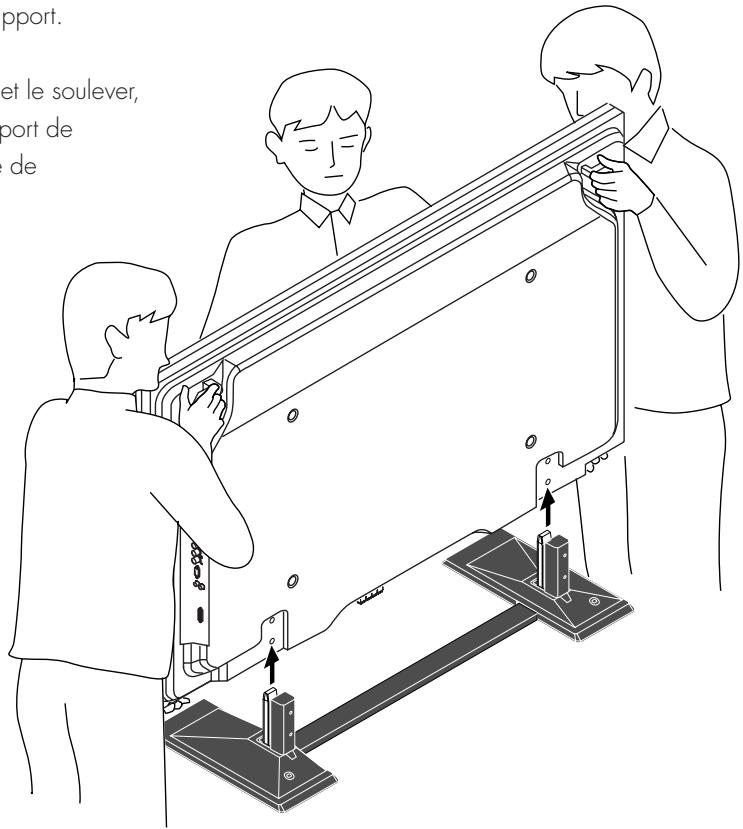

Cette procédure doit être complétée par au moins trois personnes, car l'affichage plasma est lourd et son centre de gravité est haut. Tenir par la base et les poignées à l'arrière de l'affichage plasma et soutenir le haut pendant l'insertion de l'affichage plasma dans le support.

Tenir les deux côtes de l'affichage plasma et le soulever, puis placer l'affichage plasma dans le support de manière à ce que les trous situés à l'arrière de l'affichage s'engagent dans le support.

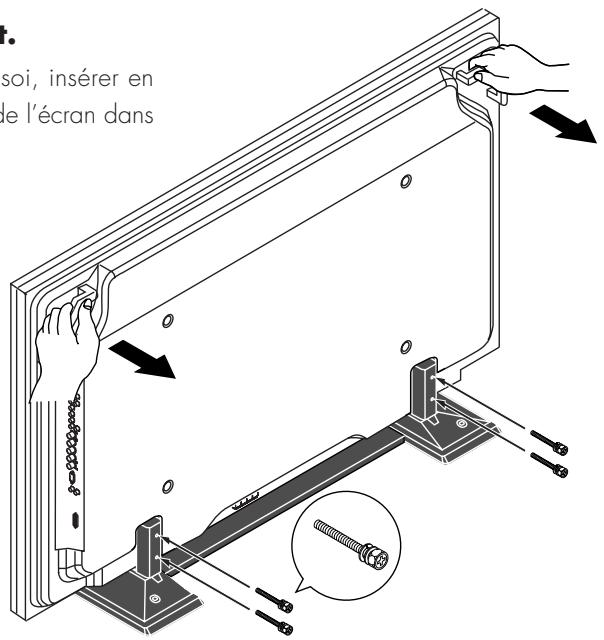

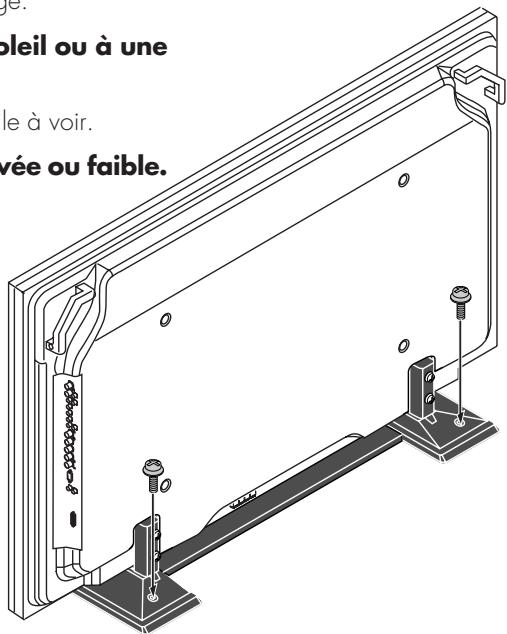

2. Visser l'affichage plasma et le support.

Tirer la partie supérieure de l'écran à plasma vers soi, insérer en même temps les quatre vis fournies pour le montage de l'écran dans les trous situés dans le support puis les serrer.

ATTENTION:

Visser les vis immédiatement après avoir placé l'affichage dans le support. Sinon, l'affichage pourrait se renverser et causer des blessures.
