MODE D'EMPLOI PDK-1015 PIONEER

Nous vous remercions d'avoir acheté un produit Pioneer. Veuillez lire attentivement ce mode d'emploi pour savoir comment utiliser votre support correctement et en toute sécurité. Nous vous conseillons de conserver soigneusement ce mode d'emploi à portée de main et dans un endroit sec afin de pouvoir vous y référer le cas échéant.

Installation

• En cas de difficultés, veuillez consulter votre revendeur.
• Pioneer ne saurait être tenu responsable d'aucun dommage résultant d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

AVIS important

Veuillez prendre note du numéro du modèle et du numéro de série de cet équipement ci-dessous.

Numéro du modèle. PDK-1015 Numéro de série.

Conserve ces numéros pour pouvoir les utiliser ultérieurement.

Table des matières

Attention 9

Vérification des pièces fournies 10

Assemblage du support 10

Installation et fixation de l'écran à plasma.... 11

Installation du produit sur un meuble de

Télévision, etc. 12

Prévenir toute chute de l'équipement 13

Préparation des câbles 14

Démontage de l'écran à plasma du support.... 14

Caractéristiques techniques 15

Schéma de dimensions 15

Attention

Ce symbole indique un danger ou une pratique dangereuse susceptible de provoquer des dommages corporels ou matériels.

Attention

Ce produit est un pied de table conçu exclusivement pour les écrans à plasma (PRO-1540HD / PDP-607XD) de marque Pioneer.

L'utilisation de ce produit avec un autre modèle peut être à l'origine d'un manque de stabilité pouvant provoquer une blessure. Pour de plus amples informations, veuillez contacter le magasin où vous avez acheté votre écran.

Ne procédez en aucun cas à installer ou à modifier le produit autrement qu’en suivant les indications fournies. En outre, n’utilisez pas ce support pour un écran à plasma autre que celui pour lequel il a été conçu et ne le modifiez pas ou ne l’utilisez pas à des fins autres que celles pour lesquelles il a été conçu.

Une installation incorrecte est extrêmement dangereuse car elle peut provoquer la chute du support ou tout autre accident.

• Sélectionnez un emplacement assez solide pour supporter le poids du support et de l'écran. Assurez-vous de placer le produit à un emplacement stable et plat.
• N'installez pas le support à l'extérieur, à proximité d'une source thermale ou sur une plage.
• N'installez pas le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations.

Montage et installation

• Montez le support en suivant les instructions et vissez solidement toutes les vis aux endroits prévus à cet effet. Des accidents ont été constatés (casse, chute du matériel, etc.) suite à l'installation de l'écran parce que le support n'avait pas été installé conformément aux instructions.
• Pour une bonne installation, l'écran doit toujours être installé par au moins deux personnes.
• Avant de procéder à l'installation, mettez l'écran ainsi que les équipements périphériques hors tension en coupant l'alimentation, puis retirez la prise du câble d'alimentation de la prise murale.

Prévenez les accidents causés par la chute du produit en prenant des mesures fiables visant à éviter toute chute (voir Page 13).

Vérification des pièces fournies

Veuillez vous assurer que vous possédez bien toutes les pièces nécessaires avant de procéder au montage et à l'installation du support.

• Veuillez prendre note qu’un tournevis de type Phillips (non inclus avec les pièces) pour vis à empreinte cruciforme est nécessaire pour assembler le support de base.

- Couverture de table x 1 unité

- Vis (M5 x 10 mm : argentée) x 6 unités

- Colonnes de support (gauche et droite, interchangeables) x 2 unités

- Vis d'installation (M6 x 20 mm : noir) x 4 unités

- Colliers de câble x 2 unités

Mode d'emploi (ce document) x 1 exemplaire

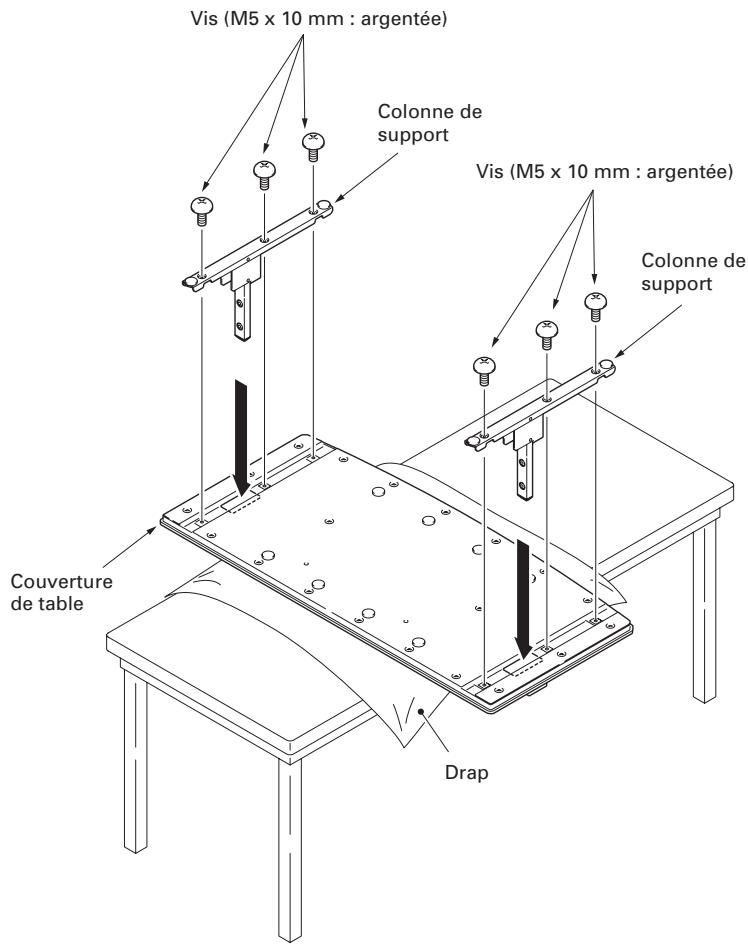

Procédure de montage

1 Tournez le pied de table de façon à ce que le dessous regarde vers le haut.

Remarque

Veillez à ne pas endommager ni érafler le devant de la couverture de table lorsqu'elle est sur l'envers.

2. Insérez les colonnes de support dans le pied de table. 3. Serrez les vis afin de stabiliser les colonnes de support.

Remarque

• Avant de monter le support, glissez un drap doux sous la couverture de table. Sans ce drap, vous risqueriez d'égratigner la surface de la couverture de table.
• En raison du processus de fabrication du couvercle de base, il est possible qu'une "ligne de soudure" soit exposée et visible dans la matière plastique. Veuillez noter que cela n'entraîne aucun dommage au produit ni ne reflète quelconque défaut dans la conception du produit.

Installation et fixation de l'écran à plasma

Attention

Le poids d'un écran à plasma est d'environ 50 kg. Leur profondeur étant limitée, ils ne sont pas stables. Par conséquent, ils doivent toujours être installés par deux personnes à la fois.

Remarque

• Montez toujours l'écran à plasma sur une surface plane et stable.
• Introduisez les vis à la verticale et serrez-les fort.

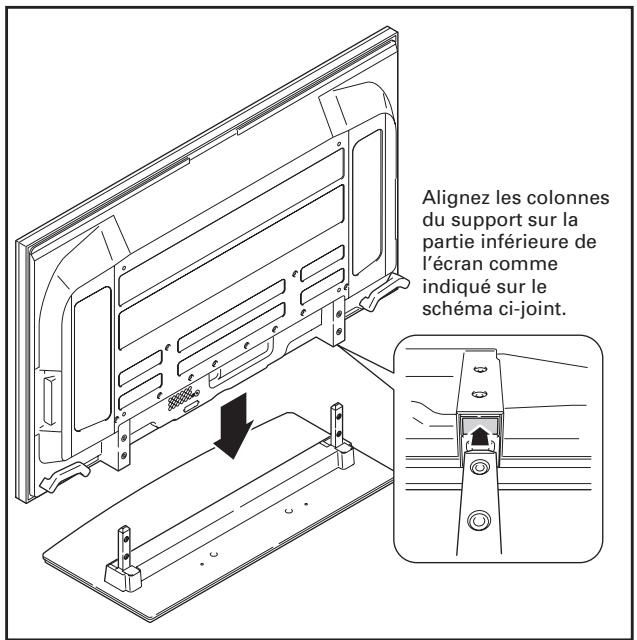

1 Installation de l'écran à plasma sur le support.

Mettez les colonnes de soutien en place au bas de l'écran à plasma comme indiqué ci-dessous, puis insérez-les lentement à la verticale. Veillez à ne pas insérer les colonnes ailleurs que dans les fentes prévues à cet effet. Cela risquerait d'endommager l'écran, ses ports ou encore le support.

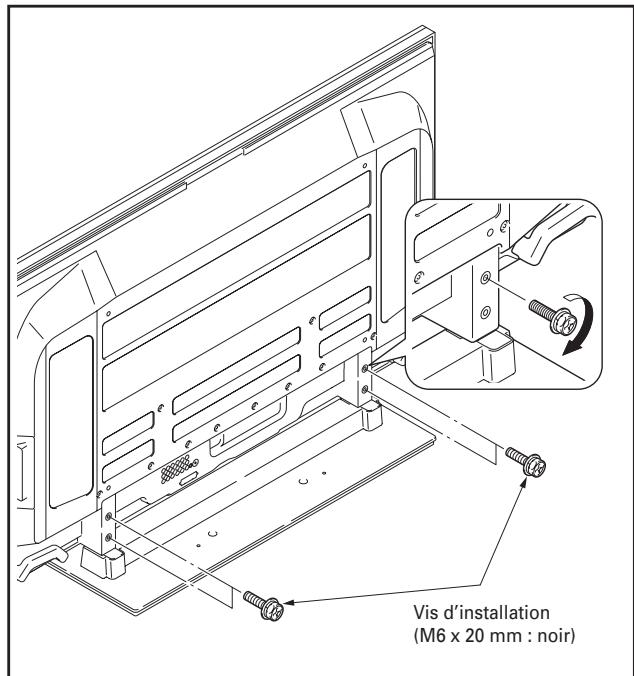

2 Fixez solidement l'écran à plasma avec les vis d'installation.

Fixez l'écran à plasma aux endroits indiqués en bas à l'aide du tournevis Phillips.

Installation du produit sur un meuble de télévision, etc.

Veillez à observer les précautions ci-après lorsque vous déplacez ce produit ou que vous l'installez avec un écran à plasma dans un meuble de télévision ou un autre espace clos.

En cas d'installation de l'écran sur un meuble de télévision, etc., veillez à ce qu'il soit maintenu par deux personnes.

Précautions à respecter lors du déplacement du produit

• Avant de déplacer l'appareil sur plusieurs mètres, démontez les enceintes. Séparez également l'écran à plasma de son support et transportez chaque partie séparément. Lorsque vous démontez l'écran à plasma du support, assurez-vous de suivre la procédure décrite dans la partie « Démontage de l'écran à plasma du support » à la page 14.

Précautions à observer lors de l'installation du produit dans un meuble de télévision ou autre espace clos

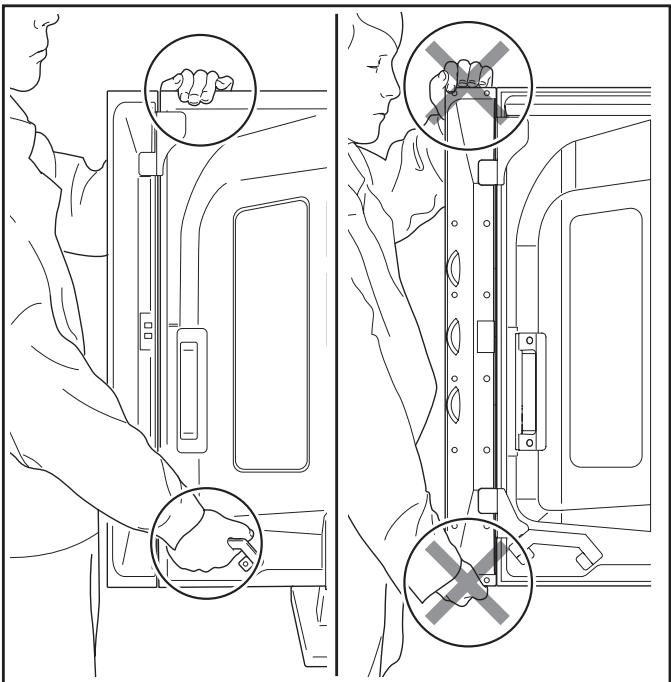

En cas d'installation dans un meuble de télévision ou autre espace clos, prenez l'écran plasma par la poignée située au-dessous et tenez-le par le haut de l'autre main. Si vous le soulevez par les enceintes, ces dernières risqueraient d'être endommagées ou de se tordre.

Netez pas l'enceinte

Prenez l'écran plasma par la poignée située au-dessous et tenez-le par le haut de l'autre main.

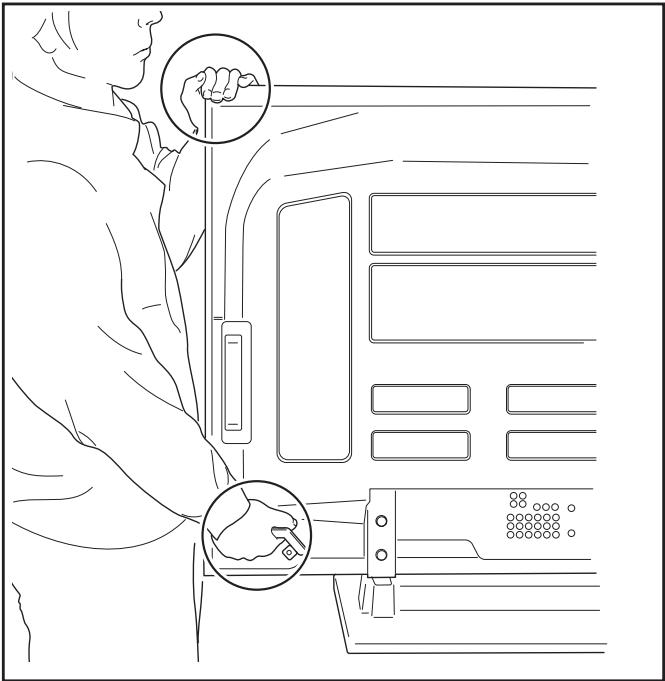

Sauf modèle avec enceinte latérale

Prenez l'écran plasma par la poignée située au-dessous et tenez-le par le haut de l'autre main.

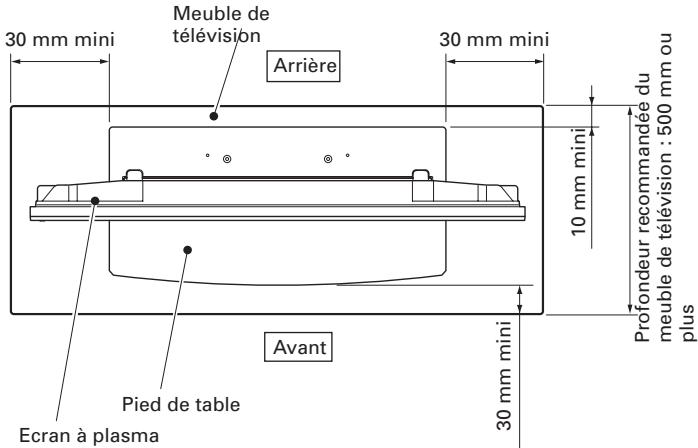

Précautions d'installation

Veillez à toujours maintenir devant et derrière le pied de table un espace au moins égal à celui qui est indiqué sur le schéma ci-dessous.

Prévenir toute chute de l'équipement

Après avoir installé le support, veillez à prendre les précautions nécessaires pour qu'il ne tombe pas.

• En raison de son poids, toute chute de l'écran à plasma risque de blesser quelqu'un.
• Pour plus de sécurité, veillez à prendre toutes les mesures nécessaires pour que votre écran à plasma ne chute pas.

Stabilisation sur une table ou sur la base

Stabilisez le support comme indiqué sur le schéma à l'aide de vis vendues dans le commerce.

Remarque

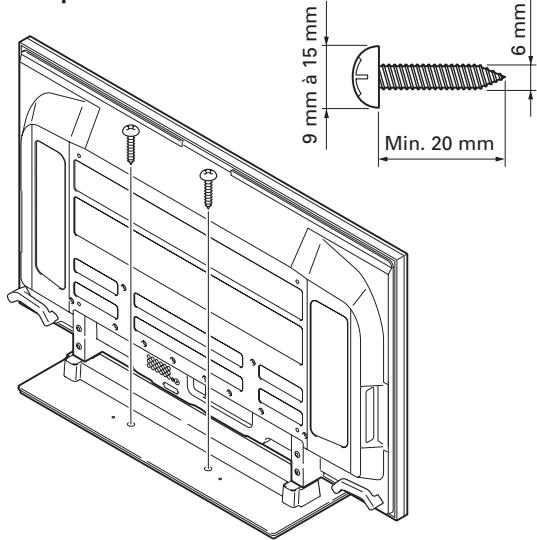

• L'écran plasma doit toujours être installé sur un meuble de télévision suffisamment solide, large et profond. Sans cela, il risquerait de tomber.
• Pour stabiliser l'écran à plasma sur un meuble de télévision, utilisez des vis de 6 mm de diamètre nominal. Pour sélectionner les vis, consultez si nécessaire un installateur professionnel.

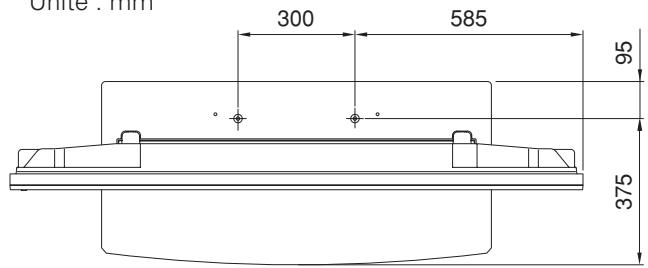

Emplacement des vis de la table

Pour stabiliser le pied sur un meuble de télévision, utilisez des vis de 6 mm de diamètre nominal et d'au moins 20 mm de long.

Unité : mm

Vue latérale

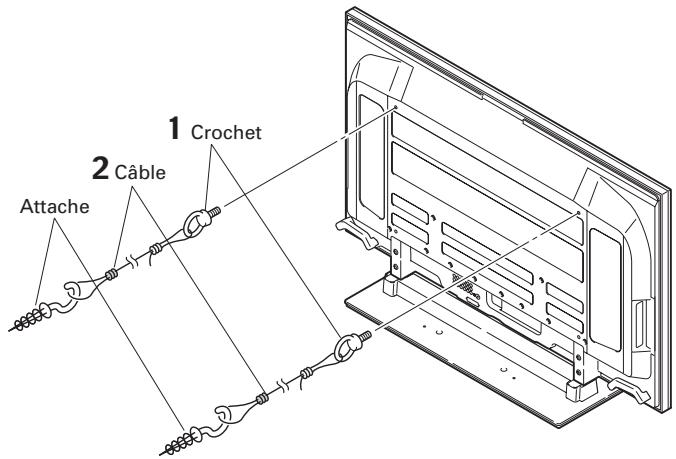

Utilisation d'un mur pour stabiliser le support

Fixation des boulons empêchant la chute (crochets) sur l'écran à plasma. Utilisation de câbles solides pour stabiliser solidement le dispositif sur un mur, un pilier ou d'autres éléments stables.

Ces opérations doivent être effectuées de la même manière à gauche et à droite.

Remarque

Utilisez des crochets, des câbles et d'autres dispositifs de fixation en vente dans le commerce.

Crochet recommandé : Diamètre nominal M8, longueur de 12 mm à 15 mm.

Attention

• Choisissez toujours une table ou une portion du sol avec une force suffisante pour supporter l’écran plasma. Il en résultait autrement des blessures corporelles et des dégâts physiques.
• Lors de l'installation de l'écran plasma, veuillez prendre les mesures de sécurité nécessaires pour l’empêcher de tomber ou de basculer en cas de sinistres comme un tremblement de terre ou un accident.
• Le cas contraire, l'écran plasma pourrait tomber et provoquer des dégâts.
• Les vis, crochets, chaînes et autres raccords que vous utilisez pour fixer en place l'écran plasma afin de l'empêcher de basculer dépendront de la composition et de l'épaisseur de la surface sur laquelle vous le fixez.
• Choisissez les vis, crochets, chaînes et autres raccords appropriés après avoir tout d'abord soigneusement inspecté la surface pour déterminer sa composition et son épaissir et après avoir pris contact avec un installateur professionnel si besoin est.

Préparation des câbles

Maintenez les câbles ensemble à l'aide des colliers de câbles.

Remarque

Veillez à ne pas forcer sur la base des câbles.

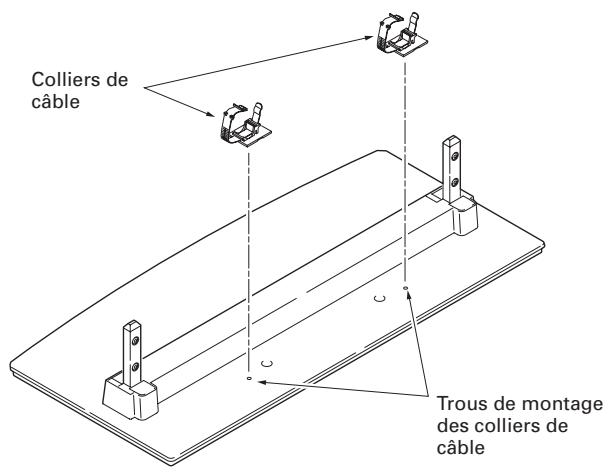

1 Insérez les colliers de câble dans les trous de montage destinés à cet effet.

2 Maintenez les câbles ensemble et placez-les sur chaque collier de cable.

3 Fermez chaque collier de cable puis tirez son extrémité de façon à immobiliser les câbles.

Desserrer un collier de câble

Ouvrir un collier de câble

Démontage de l'écran à plasma du support

Attention

Lorsque vous démontez l'écran à plasma de son support, observez strictement la procédure indiquée ci-dessous afin d'éviter les accidents.

1 Faites d'abord de la place sur une surface plane, etc. où vous pouvez laisser l'écran à plasma à plat, puis déposez une feuille afin de le protéger des rayures et autres dégâts éventuels. 2 Retirez les enceintes.

3 En vous référant à l'opération 2 décrite dans le chapitre « Installation et fixation de l'écran à plasma » (page 11), retirez les 4 boulons. 4 Tout en le tenant par les poignées qui sont situées dessous, placez l'écran à la verticale. 5 Placez l'écran à plasma avec soin sur la feuille citée lors de l'étape 1, l'écran regardant vers le bas.

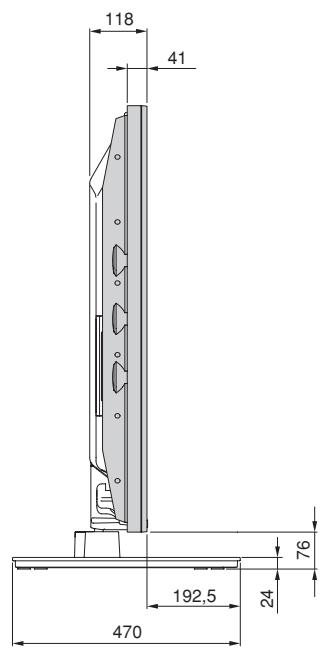

Caractéristiques techniques

Dimensions extérieures 1000 mm (largeur) x 222,5 mm (hauteur) x 470 mm (profondeur)

Poids 10,0 kg

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent être modifiées sans préavis en vue d'améliorer le produit.

Unité : mm

Modèle avec enceinte latérale

Sauf modèle avec enceinte latérale

Si ce produit doit être réparé au Canada, veuillez vous adresser à un distributeur autorisé Pioneer du Canada pour obtenir le nom du Centre de Service Autorisé Pioneer le plus près de chez-vous. Vous pouvez aussi contacter le Service à la clientèle de Pioneer:

Pioneer Électroniques du Canada, Inc.

Service à la clientèle

Pour obtenir des renseignements sur la garantie, veuillez vous reporter au feuillet sur la garantie restreinte qui accompagne le produit. S018D_6
