MODE D'EMPLOI ENN2801EOW AEG-ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications. FRANÇAIS

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

1.1 Sécurité des enfants et des

personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'en- fermer dans l'appareil et de mettre ainsi leur vie en danger.

1.2 Consignes générales de

sécurité AVERTISSEMENT Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons dans le cadre d’un usage domestique normal, tel que celui décrit dans la présente notice. – dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ; – dans les fermes et par les clients dans des hôtels, motels et autres lieux de séjour ; – dans des hébergements de type chambre d'hôte ; – pour la restauration et autres utilisations non commerciales.
• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
• Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du fabricant.
• N'endommagez pas le circuit frigorifique.
• Le circuit frigorifique de l’appareil contient de l’isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l’environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée. Si le circuit frigorifique est endommagé : 22 www.electrolux.com – évitez les flammes vives et toute autre source d'allumage – aérez soigneusement la pièce où se trouve l'appareil
• Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endommagé, il peut causer un court circuit, un incendie et/ou une électrocution. AVERTISSEMENT Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doivent être effectuées que par un professionnel qualifié.

Ne branchez pas le cordon d'alimentation à une rallonge.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un incendie.

3. Vérifiez que la prise murale de l'appareil est accessible.

4. Ne débranchez pas l'appareil en tirant sur le câble.

5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou

6. N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si présent) de

l'éclairage intérieur. Cet appareil est lourd. Faite attention lors de son déplacement. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau). Évitez une exposition prolongée de l'appareil aux rayons solaires. Les ampoules (si présentes) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation.

1.3 Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. (Si l'appareil est sans givre.)
• Un produit décongelé ne doit jamais être recongelé.
• Conservez les aliments emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions respectives.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.
• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

1.4 Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice. FRANÇAIS

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le réseau d'eau est prévu.) être réalisés par un électricien qualifié ou une personne compétente.
• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

l'environnement Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés sont recyclapar le symbole bles.

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent

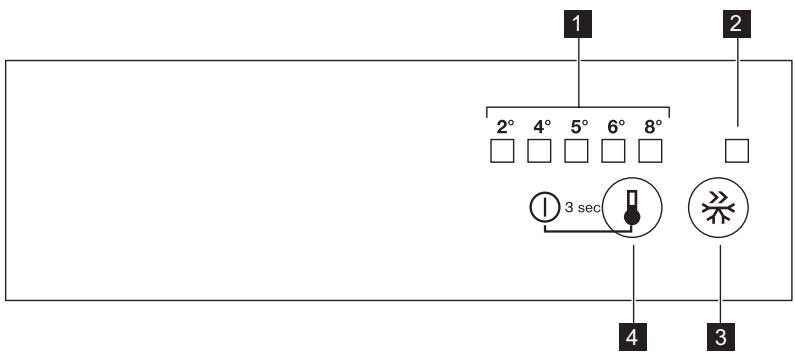

1 Indicateur de température LED 2 Voyant Fast Freeze

Insérez la fiche dans la prise murale. Appuyez sur le thermostat si tous les LED sont éteints.

Maintenez la touche du thermostat enfoncée pendant 3 secondes. Tous les voyants sont éteints.

2.3 Réglage de la température

Pour utiliser l'appareil, procédez comme suit :

• appuyez sur la touche du thermostat jusqu'à ce que le voyant LED correspondant à la température souhaitée apparaisse. La sélection se fait progressivement de + 2 °C à + 8 °C Lorsque vous appuyez sur la touche la première fois, le voyant LED du réglage actuel continue de clignoter. À chaque fois que vous appuyez sur cette touche, la température réglée change d'un cran vers la droite. Le voyant LED correspondant clignotera un instant. Appuyez sur la touche de réglage, jusqu'à ce que la température souhaitée s'affiche. Le réglage sera maintenu Réglage le plus froid : +2 °C Réglage le plus chaud : +8 °C Un réglage intermédiaire est généralement le plus indiqué. Toutefois, on obtiendra le réglage exact en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :
• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées entreposées
• l'emplacement de l'appareil.

2.4 Fonction Fast Freeze

Pour activer la fonction Fast Freeze, appuyez sur la touche Fast Freeze. Le voyant LED correspondant au symbole Fast Freeze s'allume. Pour désactiver la fonction Fast Freeze, appuyez de nouveau sur la touche Fast Freeze. Le voyant Fast Freeze s'éteint. Cette fonction s'arrête automatiquement au bout de 52 heures.

3. UTILISATION QUOTIDIENNE

3.1 Avant la première utilisation

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement. N'utilisez jamais de produits abrasifs ou caustiques car ils pourraient endommager la finition de votre appareil.

3.2 Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des aliments frais et con- server longtemps des aliments congelés ou surgelés. Activez la fonction Fast Freeze au moins 24 heures avant d'introduire des aliments frais à congeler dans le compartiment congélateur. Placez les aliments frais à congeler dans le compartiment supérieur. La quantité maximale d'aliments frais que vous pouvez congeler par tranche de 24 heures est indiquée sur la plaque signalétique (située à l'intérieur de l'appareil). Le processus de congélation dure 24 heures : vous ne devez ajouter aucun autre aliment à congeler pendant cette période. FRANÇAIS

3.3 Conservation d'aliments

congelés et surgelés À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position maximale pendant 2 heures environ avant d'introduire les produits dans le compartiment. Si vous devez stocker une grande quantité d'aliments, retirez tous les tiroirs et paniers et placez directement les aliments sur les clayettes réfrigérantes pour obtenir les meilleures performances possibles. AVERTISSEMENT Assurez-vous que la quantité d'aliments ne dépasse pas la charge limite indiquée sur le côté de la section supérieure (le cas échéant)

Avant utilisation, les aliments surgelés ou congelés peuvent être décongelés dans le compartiment du réfrigérateur ou à température ambiante en fonction du temps disponible pour cette opération. Les petites portions peuvent même être cuites sans décongélation préalable (la cuisson sera cependant un peu plus longue).

3.5 Fabrication de glaçons

Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment congélateur. N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur. En cas de décongélation accidentelle, due par exemple à une coupure de courant, si la coupure a duré plus longtemps qu'indiqué au paragraphe « Autonomie de fonctionnement » du chapitre Caractéristiques techniques, consommez rapidement les aliments décongelés ou cuisez-les immédiatement avant de les recongeler (une fois refroidis).

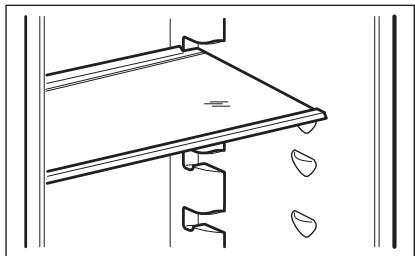

3.6 Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de supports afin que les clayettes puissent être positionnées comme vous le souhaitez. 26 www.electrolux.com

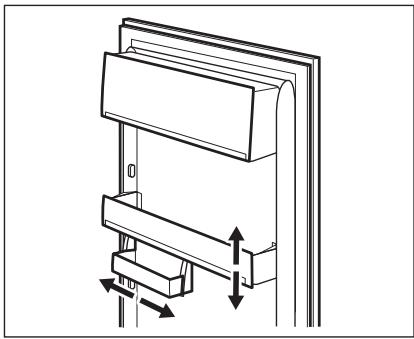

3.7 Mettez en place les balconnets de la porte.

Selon la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs. Pour les ajuster, procédez comme suit : tirez progressivement sur le balconnet dans le sens des flèches pour le dégager, puis repositionnez-le selon vos besoins.

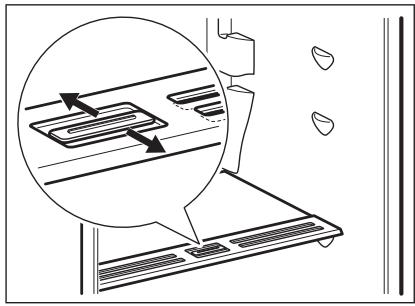

3.8 Contrôle de l'humidité

La clayette inférieure en verre est équipée d'un dispositif muni de fentes dont les ouvertures sont réglables à l'aide d'un levier coulissant, afin de réguler l'humidité du bac à légumes. Lorsque les fentes de ventilation sont fermées : le taux d'humidité naturel des aliments conservés dans le bac à fruits et légumes est préservé plus longtemps. Lorsque les fentes de ventilation sont ouvertes : le taux d'humidité est plus bas, car la circulation d'air est plus importante.

4.1 Conseils pour l'économie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dé- givrage automatique, d'où des économies d'énergie.

4.2 Conseils pour la réfrigération

de denrées fraîches Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur.
• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour. FRANÇAIS

4.3 Conseils pour la réfrigération

Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placezla sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placezles bien couverts sur une clayette. Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

4.4 Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.
• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments
• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

4.5 Conseils pour la

conservation des produits surgelés et congelés du commerce Pour obtenir les meilleures performances possibles :

• assurez-vous que les denrées surgelées achetées dans le commerce ont été correctement entreposées par le revendeur ;
• prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'alimentation à votre domicile ;
• évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire ;
• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés ;
• ne dépassez pas la durée de conservation indiquée par le fabricant.

5. ENTRETIEN ET NETTOYAGE

ATTENTION débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé. 28 www.electrolux.com

5.1 Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• Rincez et séchez soigneusement. Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie. Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil.

5.2 Dégivrage du réfrigérateur

En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée, via un orifice d'évacuation, dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil. papier journal et conservez-les dans un endroit frais.

5.3 Dégivrage du congélateur

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise entre 3 et 5 mm. Afin d'assurer une réserve de froid suffisante durant cette opération, réglez le thermostat sur le niveau le plus haut environ 12 heures avant de procéder au dégivrage. Pour enlever le givre, suivez les instructions ci-dessous :

1. Éteignez l'appareil.

2. Sortez les denrées congelées, enveloppez-les dans plusieurs feuilles de

ATTENTION Ne touchez pas les produits congelés et les surfaces givrées avec les mains humides. Risque de brûlures ou d'arrachement de la peau. Laissez la porte ouverte. Le dégivrage peut être accéléré en plaçant un récipient d'eau chaude dans le compartiment congélateur. Retirez également les morceaux de glace au fur et à mesure qu'ils se détachent, avant que le processus de dégivrage ne soit terminé. FRANÇAIS

Une fois le dégivrage terminé, séchez bien l'intérieur. Mettez l'appareil en marche. Attendez deux à trois heures avant de replacer les denrées surgelées ou congelées dans le compartiment. N'utilisez en aucun cas d'objets métalliques ou tranchants pour gratter la couche de givre sur le revêtement intérieur, car vous risqueriez de le détériorer. N'utilisez aucun dispositif mécanique ou autre moyen artificiel pour accélérer le processus de dégivrage hormis ceux recommandés dans cette notice d'utilisation. Une élévation de la température des denrées congelées, pendant le dégivrage, peut réduire leur durée de conservation.

5.4 En cas d'absence prolongée

ou de non-utilisation Prenez les précautions suivantes :

• débranchez l'appareil
• retirez tous les aliments
• dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables. Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT

ATTENTION Avant toute intervention sur l'appareil, débranchez-le. La résolution des problèmes non mentionnés dans la présente notice doit être exclusivement confiée à un électricien qualifié ou à une personne compétente. L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique). Problème Cause probable Solution L'appareil est bruyant. L'appareil n'est pas correctement installé. Vérifiez que l'appareil est de niveau et d'aplomb (tous les pieds doivent être en contact avec le sol). L'appareil ne fonctionne pas. La fiche de l'appareil n'est Branchez correctement la pas correctement branfiche à la prise de courant. chée à la prise de courant. L'appareil est éteint. Mettez l'appareil en marche. Le courant n'arrive pas à Branchez un autre appareil l'appareil. La prise de cou- électrique à la prise de courant n'est pas alimentée. rant. Contactez un électricien qualifié. L'éclairage ne fonctionne pas. L'éclairage est en mode veille. Fermez puis ouvrez la porte. 30 www.electrolux.com Problème Le compresseur fonctionne en permanence. Cause probable Solution L'unité de commande est défectueuse. Consultez le paragraphe « Remplacement de l'unité de commande ». La température n'est pas réglée correctement. Sélectionnez une température plus élevée. La porte n'est pas fermée correctement. Reportez-vous au chapitre « Fermeture de la porte ». La porte a été ouverte trop Ne laissez pas la porte ousouvent. verte plus longtemps que nécessaire. La température des aliments est trop élevée. Laissez les aliments refroidir à température ambiante avant de les placer dans l'appareil. La température ambiante est trop élevée. Diminuez la température ambiante. De l'eau s'écoule sur la plaque arrière du réfrigérateur. Pendant le dégivrage automatique, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau s'écoule dans le réfrigérateur. L'orifice d'écoulement de l'eau de dégivrage est obstrué. Nettoyez l'orifice d'écoulement de l'eau de dégivrage. Des produits empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas la plaque arrière. Le thermostat n'est pas réglé correctement. Augmentez/réduisez la température. La température à l'intérieur de l'appareil est trop basse/ élevée. Si, malgré les vérifications ci-dessus, l'appareil ne fonctionne toujours pas, contactez le service après-vente.

6.1 Remplacement de l'unité de

commande L'appareil est équipé d'un éclairage à LED longue durée. Le remplacement de l'unité de commande doit uniquement être effectué par un technicien après-vente. Contactez votre service après-vente.

6.2 Fermeture de la porte

Nettoyez les joints de la porte. Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation ». Si nécessaire, remplacez les joints de porte défectueux. Contactez votre service après-vente. FRANÇAIS

AVERTISSEMENT Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil.

Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil : Classe Température ambiante climatique

7.2 Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires.

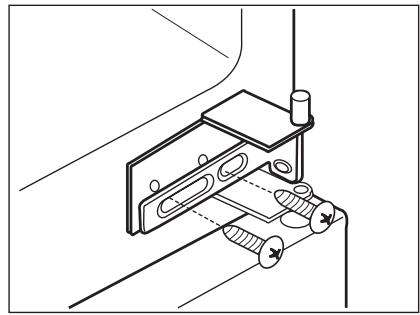

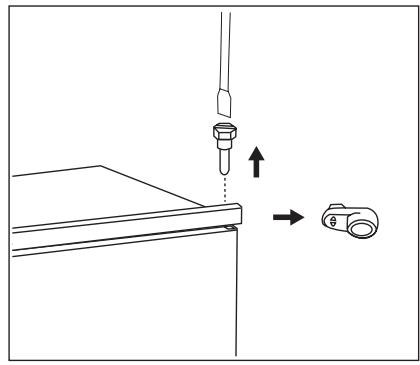

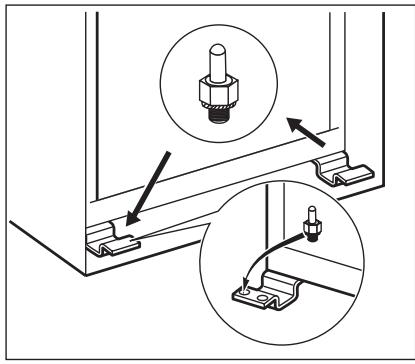

7.3 Réversibilité de la porte

La porte de l'appareil s'ouvre vers la droite. Pour modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :

• Dévissez, puis retirez le pivot supérieur.
• Retirez la porte supérieure.
• Retirez l'entretoise.

• Desserrez la charnière intermédiaire.
• Retirez la porte inférieure. 32 www.electrolux.com

• Dévissez, puis retirez le pivot inférieur. Du côté opposé :
• Serrez le pivot inférieur.
• Mettez en place la porte inférieure.
• Serrez la charnière intermédiaire.
• Mettez en place l'entretoise.
• Mettez en place la porte supérieure.
• Serrez le pivot supérieur.

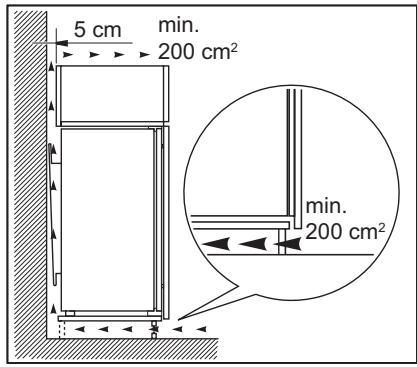

5 cm Veillez à garantir une circulation d'air suffisante à l'arrière de l'appareil. min. 200 cm2 min. 200 cm2 Procédez comme suit :

7.5 Installation de l'appareil

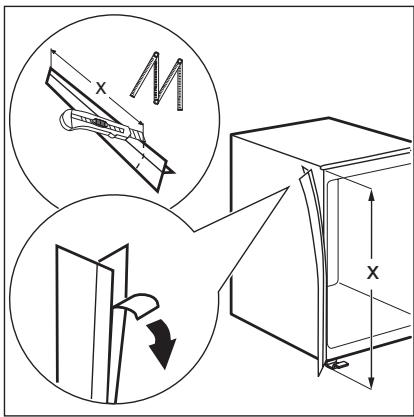

ATTENTION Assurez-vous que le cordon d'alimentation n'est pas coincé sous l'appareil. Si nécessaire, coupez la bande d'étanchéité adhésive puis appliquez-la sur l'appareil, comme indiqué sur la figure.

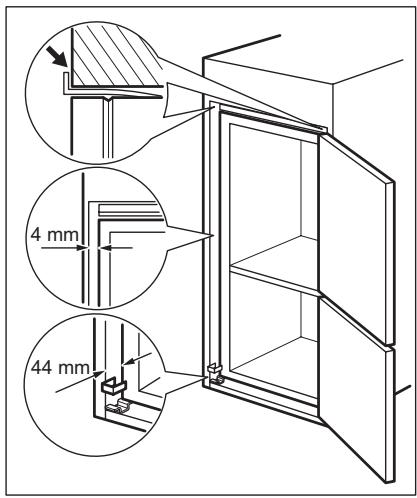

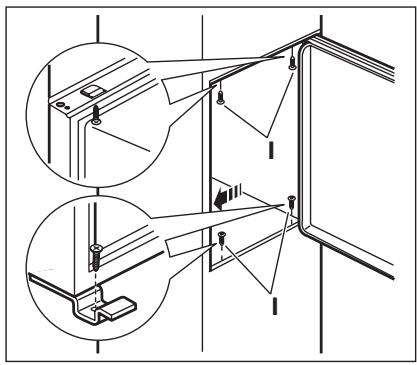

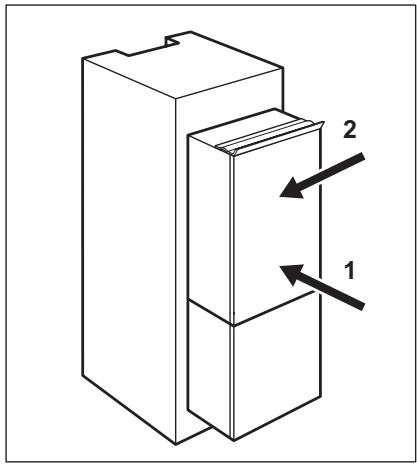

Insérez l'appareil dans le meuble d'encastrement. Poussez l'appareil dans la direction indiquée par la flèche (1) jusqu'à ce que la partie couvrant l'interstice en haut de l'appareil butte contre le meuble de cuisine. Poussez l'appareil dans la direction indiquée par la flèche (2) contre le meuble, du côté opposé à la charnière. Ajustez la position de l'appareil dans le meuble d'encastrement. Assurez-vous que la distance entre l'appareil et le bord avant du meuble est de 44 mm. Le cache de la charnière inférieure (dans le sachet d'accessoires) vous permet de vérifier que la distance entre l'appareil et le meuble de cuisine est correcte. Assurez-vous que l'écart entre l'appareil et le meuble est de 4 mm. Ouvrez la porte. Mettez en place le cache de la charnière inférieure. 4 mm 44 mm Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.

34 www.electrolux.com Retirez la pièce correcte du cache-charnière (E). Assurez-vous que vous retirez bien la pièce DX s'il s'agit de la charnière droite, SX s'il s'agit de l'autre charnière. Fixez les protections (C, D) sur les ergots et dans les trous des charnières. Mettez en place la grille d'aération (B). Fixez les cache-charnières (E) sur la charnière.

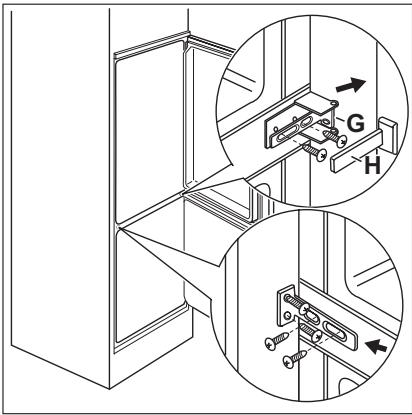

Placez l'appareil contre la paroi latérale du meuble de cuisine :

1. Desserrez les vis de la pièce (G) et

déplacez la pièce (G) jusqu'à la paroi latérale du meuble.

2. Serrez de nouveau la vis de la pièce

3. Fixez la pièce (H) à la pièce (G).

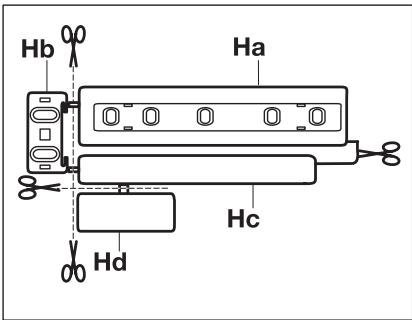

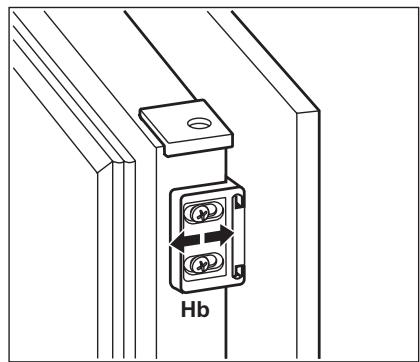

Détachez les pièces (Ha), (Hb), (Hc) et (Hd). Mettez en place la pièce (Ha) sur la face intérieure du meuble de cuisine. ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm Poussez la pièce (Hc) sur la pièce (Ha).

Ouvrez la porte de l'appareil et la porte du meuble de cuisine à un angle de 90°. Insérez le petit carré (Hb) dans le guide (Ha). Joignez la porte de l'appareil et la porte du meuble et repérez les trous. 8 mm

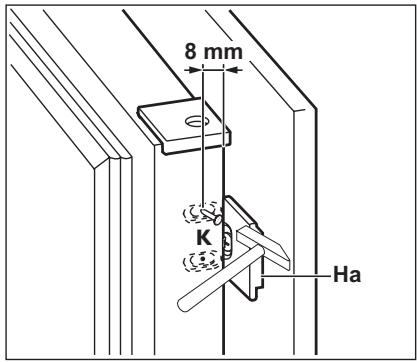

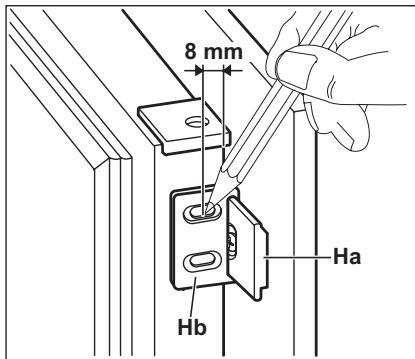

36 www.electrolux.com Retirez les supports et repérez une distance de 8 mm à partir de l'arête extérieure de la porte où le clou doit être posé (K). 8 mm

Placez de nouveau le petit carré sur le guide et fixez-le à l'aide des vis fournies. Alignez la porte du meuble de cuisine et celle de l'appareil en réglant la pièce (Hb).

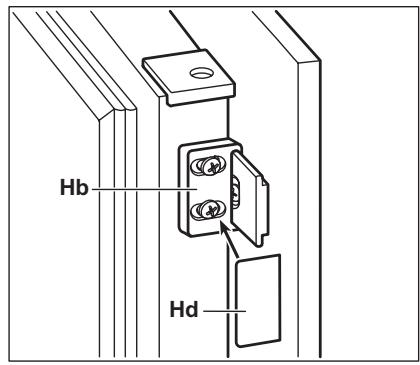

Appuyez la pièce (Hd) sur la pièce (Hb). Faites une dernière vérification pour vous assurer que :

• Toutes les vis sont bien serrées.
• Le joint d'étanchéité est solidement fixé au meuble.
• La porte s'ouvre et se ferme correctement.

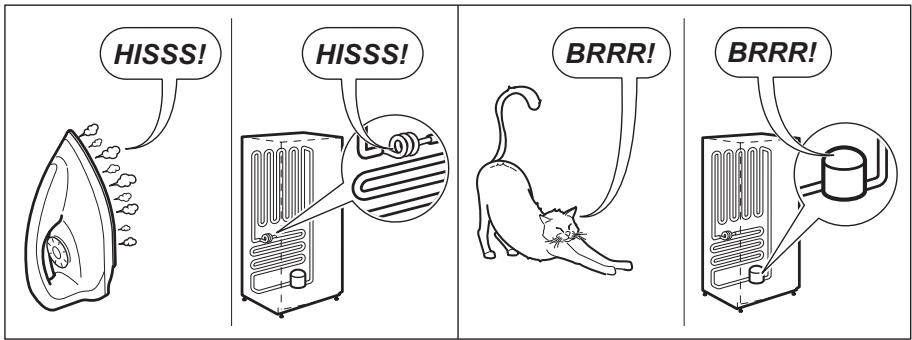

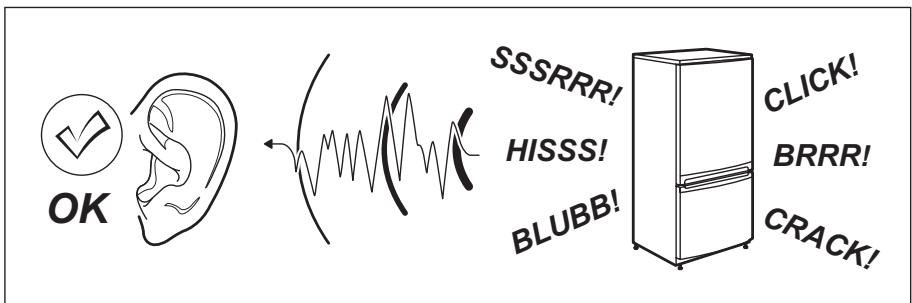

L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique). FRANÇAIS SSS RRR

Dimensions de la niche d'encastrement Hauteur 1780 mm Largeur 560 mm Profondeur 550 mm Temps de levée 22 h Tension 230-240 V Fréquence 50 Hz Les caractéristiques techniques figurent sur la plaque signalétique située sur le cô- té gauche à l'intérieur de l'appareil et sur l'étiquette énergétique.

10. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les électroniques. Ne jetez pas les appareils avec les ordures portant le symbole conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. ITALIANO
