MODE D'EMPLOI GK69TSICN AEG-ELECTROLUX

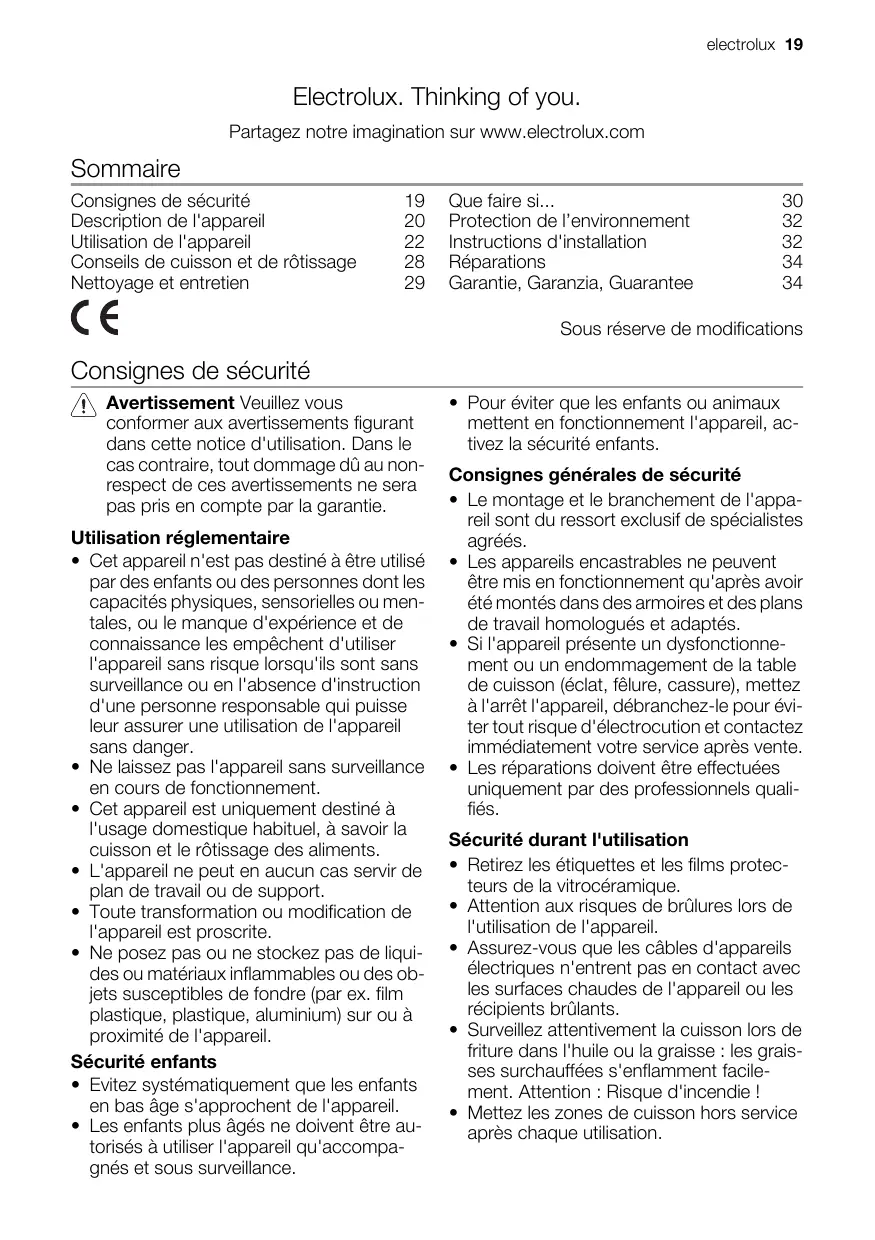

Que faire si... Protection de l’environnement Instructions d'installation Réparations Garantie, Garanzia, Guarantee

Sous réserve de modifications Consignes de sécurité Avertissement Veuillez vous conformer aux avertissements figurant dans cette notice d'utilisation. Dans le cas contraire, tout dommage dû au nonrespect de ces avertissements ne sera pas pris en compte par la garantie. Utilisation réglementaire

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Ne laissez pas l'appareil sans surveillance en cours de fonctionnement.
• Cet appareil est uniquement destiné à l'usage domestique habituel, à savoir la cuisson et le rôtissage des aliments.
• L'appareil ne peut en aucun cas servir de plan de travail ou de support.
• Toute transformation ou modification de l'appareil est proscrite.
• Ne posez pas ou ne stockez pas de liquides ou matériaux inflammables ou des objets susceptibles de fondre (par ex. film plastique, plastique, aluminium) sur ou à proximité de l'appareil. Sécurité enfants
• Evitez systématiquement que les enfants en bas âge s'approchent de l'appareil.
• Les enfants plus âgés ne doivent être autorisés à utiliser l'appareil qu'accompagnés et sous surveillance.

• Pour éviter que les enfants ou animaux mettent en fonctionnement l'appareil, activez la sécurité enfants. Consignes générales de sécurité
• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés.
• Les appareils encastrables ne peuvent être mis en fonctionnement qu'après avoir été montés dans des armoires et des plans de travail homologués et adaptés.
• Si l'appareil présente un dysfonctionnement ou un endommagement de la table de cuisson (éclat, fêlure, cassure), mettez à l'arrêt l'appareil, débranchez-le pour éviter tout risque d'électrocution et contactez immédiatement votre service après vente.
• Les réparations doivent être effectuées uniquement par des professionnels qualifiés. Sécurité durant l'utilisation
• Retirez les étiquettes et les films protecteurs de la vitrocéramique.
• Attention aux risques de brûlures lors de l'utilisation de l'appareil.
• Assurez-vous que les câbles d'appareils électriques n'entrent pas en contact avec les surfaces chaudes de l'appareil ou les récipients brûlants.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse : les graisses surchauffées s'enflamment facilement. Attention : Risque d'incendie !
• Mettez les zones de cuisson hors service après chaque utilisation. 20 electrolux

• Les porteurs de pacemakers doivent se tenir à une distance d'au moins 30 cm des zones de cuisson à induction en fonctionnement.
• Danger de brûlures ! Ne posez pas d'objets métalliques comme des couteaux, des fourchettes, des cuillères et des couvercles sur la table de cuisson car ils peuvent devenir très chauds. Sécurité lors du nettoyage
• Mettez l'appareil hors service et laissez-le refroidir avant de le nettoyer.
• Pour des raisons de sécurité, il est interdit de nettoyer l'appareil avec un jet à vapeur ou un appareil à haute pression. Pour éviter d'endommager l'appareil
• Des objets peuvent endommager la vitrocéramque en tombant.
• Les plats de cuisson peuvent endommager la vitrocéramique en heurtant le bord.

• N'utilisez pas de récipients en fonte, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la table de cuisson.
• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumer sur la vitrocéramique et doivent par conséquent être immédiatement enlevés.
• N'utilisez pas les plaques de cuisson à vide (sans y déposer un ustensile de cuisson) ou avec des récipients vides.
• Ne faites pas "brûler" les récipients et ne laissez pas le contenu s'évaporer en totalité. Cela peut entraîner des dégâts permanents des récipients et de la table de cuisson.
• Évitez de couvrir l'ouverture de ventilation de 5 mm située entre le plan de travail et la partie avant de l'appareil installé au-dessus. Description de l'appareil Description de la surface de cuisson

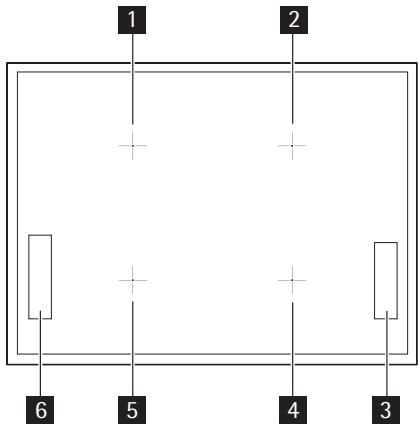

1 Zone de cuisson à induction 2300 W, avec fonction Booster 3200 W 2 Zone de cuisson à induction 2300 W, avec fonction Booster 3200 W 3 Bandeau de commande 4 Zone de cuisson à induction 2300 W, avec fonction Booster 3200 W 5 Zone de cuisson à induction 2300 W, avec fonction Booster 3200 W 6 Bandeau de commande La table de cuisson est divisée en quatre zones de cuisson. Sous chaque zone de cuisson de la table de cuisson, se trouve un élément chauffant à induction, dont le centre est indiqué par un repère (une croix) sur la surface de la vitrocéramique. Les récipients de cuisson peuvent être posés sur n'importe quelle zone de cuisson. Mais le récipient doit être entièrement recouvert par le récipient de cuisson. Le fond magnétique du récipient de cuisson doit avoir un diamètre compris entre 125 et 210 mm. Cuisson sur deux zones de cuisson Vous pouvez faire reposer un récipient de grande taille sur deux zones de cuisson simultanément. Il peut s'agir des deux zones de cuisson de gauche ou de droite de la table de cuisson.

1. Centrez le récipient sur les deux zones.

Le récipient doit recouvrir au moins deux croix.

2. Réglez le même niveau de cuisson pour

les deux zones (niveau 8 max.). La répartition de la chaleur peut varier selon les récipients. Les récipients dont le fond est épais et plat permettent de meilleurs résultats de cuisson. electrolux 21 Bandeau de commande

Stop+Go avec voyant Marche/Arrêt avec voyant Indicateur du niveau de cuisson Fonction Booster Sélection du niveau de cuisson Minuteur Affichage du minuteur Voyants des zones de cuisson / Minuterie

1 Sécurité enfants avec voyant Touches sensitives L'appareil est doté de touches sensitives. Les fonctions sont activées en appuyant sur ces touches et confirmées par des affichages et des signaux sonores. Effleurez uniquement la touche sensitive qui active la fonction souhaitée. Évitez de recouvrir les autres touches sensitives. Si vous effleurez le bandeau de commande pendant plus de 6 secondes, un signal sonore retentit et l'appareil s'éteint. Touche sensitive Fonction Marche / Arrêt Pour mettre l'appareil en fonctionnement et à l'arrêt Sécurité enfants Pour verrouiller le bandeau de commande pour la sécurité des enfants STOP+GO Pour activer / désactiver la fonction Maintien au chaud Puissance Activation/désactivation de la fonction Booster Minuteur Pour sélectionner le minuteur Augmenter les réglages Pour augmenter la durée programmée sur le minuteur Réduire les réglages Pour réduire la durée programmée sur le minuteur 22 electrolux Affichages Affichage Description Le foyer est mis hors tension

+ chiffre Position de maintien au chaud La fonction de Maintien au chaud / STOP+GO est activée Niveaux de cuisson Régler le niveau de cuisson Préchauffage automatique La fonction de préchauffage automatique est activée Erreur Une erreur s'est produite Détection des récipients Utilisation d'un ustensile de cuisine non adapté ou trop petit ou absence d'ustensile sur la zone de cuisson Chaleur résiduelle La zone de cuisson est encore chaude Sécurité enfants La sécurité enfants est activée Puissance La fonction Booster est activée Mise à l'arrêt automatique L'arrêt automatique est activé Les zones de cuisson à induction génèrent la chaleur nécessaire directement sur le fond des plats de cuisson. La chaleur résiduelle des plats de cuisson suffit pour chauffer la table vitrocéramique. Indicateur de chaleur résiduelle Avertissement La chaleur résiduelle peut être source de brûlures. Une fois l'appareil mis à l'arrêt, les zones de cuisson se refroidissent au bout d'un certain temps. Observez l'indicateur de chaleur résiduelle Vous pouvez utiliser la chaleur résiduelle pour faire fondre des ingrédients ou pour conserver les aliments au chaud. Utilisation de l'appareil Utilisez des récipients adaptés aux zones de cuisson à induction. Mise en fonctionnement et mise à l'arrêt de l'appareil Bandeau de commande Affichage Voyant de contrôle Mettre en fonctionnement Appuyez légèrement sur dant une seconde pen-

s'allume. Mettre à l'arrêt Appuyez légèrement sur dant une seconde pen- / aucun disparaît. Après la mise en fonctionnement, il est nécessaire de sélectionner un niveau de cuisson ou une fonction dans les 10 secondes environ qui suivent, dans le cas contraire, l'appareil se met à l'arrêt. Réglage du niveau de cuisson electrolux 23 Bandeau de commande Affichage Pour régler le niveau de cuisson Appuyez sur le niveau de cuisson souhaité, que vous pouvez corriger, si besoin Mise à l'arrêt Appuyez sur Verrouillage/déverrouillage du bandeau de commande A tout moment de la cuisson, la zone tactile, à l'exception de la touche Marche/Arrêt, est Bandeau de commande Mise en fonctionnement Effleurez Mettre à l'arrêt Effleurez

verrouillée pour empêcher une modification des réglages, par exemple lors du nettoyage de la table. Affichage (pendant 4 secondes) niveau de cuisson précédemment sélectionné Le verrouillage se désactive automatiquement à la mise à l'arrêt de l'appareil. Activation/désactivation de la fonction STOP+GO La fonction STOP+GO bascule simultanément toutes les zones de cuisson actives sur Bandeau de commande Mise en fonctionnement Effleurez Mettre à l'arrêt Effleurez le mode de Maintien au chaud, puis à nouveau sur leur réglage de température initial Affichage Niveau de cuisson initial (sauf démarrage de cuisson automatique et fonction Booster) STOP+GO ne désactive pas les fonctions de la minuterie. STOP+GO contrôle le bandeau de commande entier, mise à part la zone tactile

cuisson. Lors du réglage d'un niveau de cuisson avec la fonction de démarrage automatique de cuisson, la zone de cuisson est chauffée à la puissance maximale pendant un temps déterminé, puis repasse automatiquement au niveau de cuisson sélectionné. Utilisation de la fonction Démarrage automatique de cuisson Toutes les zones de cuisson sont équipées de la fonction de démarrage automatique de Étape Bandeau de commande

Glissez le doigt en partant de pour sélectionner le niveau de cuisson souhaité entre

Lorsque la cuisson automatique est sélectionnée, sa durée de fonctionnement dépend du niveau cuisson sélectionné. Affichage

au bout de 5 secondes . Tant que est affiché, l'appareil fonctionne à la puissance maximale. Une fois la durée de démarrage automatique écoulée, le niveau de cuisson s'affiche à nouveau. 24 electrolux Niveau de cuisson Durée de fonctionnement de la cuisson automatique [min:sec] 0:12 0:12 1:21 3:07 4:24 5:51 8:12 10:12 10:36 2:01 2:01 2:28 2:52

Utilisation de la sécurité enfants La sécurité enfants empêche l'utilisation accidentelle ou involontaire de l'appareil. Activation de la sécurité enfants Étape Bandeau de commande

Mettre l'appareil en marche. Ne sélectionner aucun réglage de température.

Effleurer Affichage/signal pendant 4 secondes La sécurité enfants est activée. Désactivation de la sécurité enfants Étape Bandeau de commande

Mettre l'appareil en marche. Ne sélectionner aucun réglage de température.

pendant 4 secondes Mettre à l'arrêt l'appareil. La sécurité enfants est désactivée. La sécurité enfants peut être activée et désactivée uniquement en l'absence de tout réglage de niveau de cuisson. Bridage de la sécurité enfants Cette fonction permet de désactiver temporairement la sécurité enfants le temps d'une cuisson ; elle se réactive ensuite. Affichage/signal s'allume electrolux 25 Étape Bandeau de commande

Affichage/signal Mettre l'appareil en marche Effleurer pendant 4 secondes s'allume Jusqu'au prochain arrêt de l'appareil, celui-ci peut être utilisé normalement. Après la mise à l'arrêt de l'appareil, la sécurité enfants est de nouveau activée. Après la désactivation de la sécurité enfants, un niveau de cuisson ou une fonction doit être sélectionné dans les 10 secondes, dans le cas contraire, l'appareil se met à l'arrêt automatiquement. Activation/désactivation de la fonction Booster La fonction Booster confère davantage de puissance aux zones de cuisson par induc- tion, par exemple pour porter rapidement à ébullition une grande quantité d'eau. La fonction Booster est activée pour une durée maximale de 8 minutes. Après cela, la zone de cuisson à induction revient automatiquement au niveau de cuisson

Bandeau de commande Pour activer Appuyez sur Pour désactiver Sélectionnez un niveau de cuisson Gestion du niveau de puissance Les zones de cuisson disposent d'un niveau de puissance maximale. La puissance maximale est atteinte lorsque vous avez sélectionné le niveau de cuisson 13 pour toutes les zones de cuisson. Deux zones de cuisson sont couplées, formant une paire (voir la figure), et donc le dispositif de gestion de la puissance répartit la puissance maximale disponible entre ces deux zones de cuisson. Lorsque vous sélectionnez la fonction Booster sur une zone de cuisson, le gestionnaire Utilisation du minuteur Affichage

de puissance parvient à doter cette zone de cuisson de plus de puissance en réduisant la puissance de l'autre zone de cuisson couplée, et ce pour ne pas excéder la puissance maximale de la table. Exemple : le niveau de cuisson 13 est sélectionné pour une zone de cuisson. La fonction Booster est activée pour une autre zone de cuisson. La fonction Booster est activée, mais, la sélection du niveau de cuisson 13 sur une zone de cuisson et la sélection de la fonction Booster sur la zone de cuisson couplée, excèdent la puissance maximale de la table. Dans ce cas, le gestionnaire de puissance réduit la puissance de la première zone de cuisson activée, en la faisant passer de 13 à 5, par exemple. L'affichage de cette zone de cuisson passe de 13 à 5, puis reste à 5, la puissance maximale momentanément possible. (L'affichage passe de 13 à 5 ou de 13 à 3 ou une autre valeur en fonction du type d'appareil et de la taille de la zone de cuisson.) 26 electrolux Fonction Condition requise Résultat après écoulement de la durée sélectionnée Arrêt automatique Un niveau de cuisson a été sélectionné Signal sonore 00 clignote La zone de cuisson s'éteint Minuteur Zones de cuisson non utilisées Signal sonore 00 clignote Si seule la fonction minuteur a été activée, celle-ci ne peut être modifiée que lorsque l'appareil est en marche. Si vous sélectionnez le niveau de cuisson et réglez le minuteur d'une zone de Sélection d'une zone de cuisson Étape Bandeau de commande cuisson, la zone de cuisson s'éteint lorsque le temps imparti est écoulé. Si une zone de cuisson est mise à l'arrêt, le minuteur est également mis à l'arrêt. Affichage

Appuyez une fois sur Le voyant de la première zone de cuisson clignote

Appuyez une fois sur Le voyant de la deuxième zone de cuisson clignote

Appuyez une fois sur Le voyant de la troisième zone de cuisson clignote

Appuyez une fois sur Le voyant de la quatrième zone de cuisson clignote Si d'autres fonctions de minuterie sont sélectionnées, le temps restant le plus court de toutes les fonctions de minuteRéglage de la durée Étape

rie s'affiche au bout de quelques secondes et le voyant correspondant clignote. Bandeau de commande Affichage Sélectionnez une zone de cuisson Effleurez

L'indicateur de la zone de cuisson sélectionnée clignote 00 jusqu'à 99 minutes Au bout de quelques secondes, le voyant clignote plus lentement. La durée est réglée. Le décompte commence. Mise à l'arrêt du minuteur Étape Bandeau de commande Affichage

Sélectionnez une zone de cuisson L'indicateur de la zone de cuisson sélectionnée clignote plus rapidement Le temps restant s'affiche

Appuyez sur Le temps restant est décompté jusqu'à 00 . Le voyant s'éteint. La fonction de minuterie de la zone de cuisson sélectionnée est désactivée. Modification de la durée electrolux 27 Étape

Bandeau de commande Sélectionnez une zone de cuisson Appuyez sur Affichage L'affichage de la zone de cuisson sélectionnée clignote plus rapidement. Le temps restant s'affiche. 01 à 99 minutes

Au bout de quelques secondes, le voyant clignote plus lentement. La durée est réglée. Le décompte commence. Affichage du temps restant d'une zone de cuisson Étape

Bandeau de commande Affichage Sélectionnez une zone de cuisson Le voyant de la zone de cuisson sélectionnée clignote plus rapidement Le temps restant s'affiche Au bout de quelques secondes, le voyant clignote plus lentement. Désactivation du signal sonore Étape

Bandeau de commande Appuyez sur Signal sonore Signal sonore pour confirmer. Le signal sonore s'interrompt. Coupure automatique Plan de cuisson

• Si aucun niveau de cuisson n'est sélectionné dans les 10 secondes suivant la mise sous tension de la table de cuisson, cette dernière se met automatiquement à l'arrêt.
• Si une ou plusieurs touches sensitives sont recouvertes par des objets (tels que casserole, etc.) pendant plus de 10 secondes, un signal sonore retentit et la table de cuisson se désactive automatiquement.
• Si toutes les zones de cuisson sont mises à l'arrêt, la table de cuisson se met à l'arrêt automatiquement au bout d'environ 10 secondes. Bandeau de commande
• Lorsque l'appareil est en fonctionnement, si une ou plusieurs touches sensitives du bandeau de commande sont recouvertes pendant plus de 10 secondes, un signal sonore retentit. Celui-ci se désactive au- tomatiquement dès que les touches sensitives ne sont plus recouvertes. Zones de cuisson à induction
• En cas de surchauffe (par ex. casserole dont l'eau s'est complètement évaporée), la zone de cuisson s'éteint automatiquement. s'affiche. Avant de réutiliser la zone de cuisson, il faut la remettre sur et la laisser refroidir.
• Si un récipient de cuisson non adapté à la zone de cuisson est utilisé, s'allume sur l'afficheur. L'affichage de la zone de cuisson concernée s'éteint au bout de 2 minutes.
• Si l'une des zones n'est pas mise à l'arrêt après un certain temps ou si le niveau de cuisson n'est pas modifié, la zone de cuisson correspondante se met automatiquement à l'arrêt. s'affiche. Avant de l'utiliser de nouveau, il faut mettre la zone de cuisson sur

Niveau de cuisson Désactivation après 1-3 6 heures 4-7 5 heures 8-9 4 heures

1,5 heures 28 electrolux Conseils de cuisson et de rôtissage santé à cause de l'acrylamide. C'est pourquoi nous vous recommandons de faire cuire les aliments à basse température et de ne pas trop les faire brunir. Informations sur les acrylamides Selon la recherche scientifique la plus récente, faire brunir les aliments de manière intensive, en particulier les produits contenant de l'amidon, peut nuire à la Ustensiles de cuisine pour zones de cuisson à induction Matériau de l'ustensile Convient Acier, acier émaillé

Fond du récipient multicouche

Verre, céramique, porcelaine

• Les ustensiles de cuisine pour zones de cuisson à induction portent un marquage spécial apposé par leur fabricant. Test d'aptitude Les ustensiles de cuisine conviennent pour l'induction si
• ... une petite quantité d'eau déposée sur un foyer à induction, réglé sur un niveau de cuisson élevé, devient chaude en peu de temps.
• ... un aimant adhère au fond de l'ustensile de cuisson. Certains ustensiles de cuisson peuvent émettre des bruits pendant la cuisson lorsqu'ils sont posés sur des foyers à induction. Ces bruits ne signalent pas un dysfonctionnement de l'appareil et n'influencent en aucun cas son bon fonctionnement. Fond de l'ustensile de cuisine Le fond doit être aussi plat et épais que possible. Niveau de cuisson Processus de cuisson

Dimension de l'ustensile Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé, jusqu'à une certaine limite. Cependant, la zone magnétique au fond du récipient doit avoir un diamètre minimum par rapport à la taille de la zone de cuisson. Les récipients de cuisson dont le fond magnétique présente un diamètre inférieur à 12 cm ne conviennent pas. Conseils pour l'économie d'énergie Il est impératif de placer les plats de cuisson avant d'activer la zone de cuisson. Si possible, mettre toujours un couvercle sur les récipients Exemples de cuisson Ces informations sont données à titre indicatif. adapté pour Durée Conseils Position Off (arrêt) Maintien au chaud Conserver les aliments au chaud selon les besoins Couvrir 1-3 Faire fondre Sauce hollandaise, faire fondre du beurre, du chocolat, de la gélatine 5-25 min. Remuer de temps en temps 1-3 Solidifier Omelettes, œufs au plat 10-40 min. Couvrir pendant la cuisson

electrolux 29 Niveau de cuisson Processus de cuisson adapté pour Durée Conseils 3-5 Faire mijoter Faire gonfler du riz et des plats à base de lait Réchauffer des plats cuisinés 25-50 min. Ajouter au moins deux fois plus de liquide que de riz, mélanger le plat à base de lait à micuisson 5-7 Faire cuire à la vapeur Braiser Cuire des légumes 20-45 min. et du poisson à la vapeur, braiser de la viande Pour les légumes, ajouter une petite quantité de liquide (quelques cuillères à soupe) 7-9 Faire bouillir Cuire des pommes de terre à la vapeur 20-60 min. Utiliser une petite quantité de liquide, par ex. : max. ¼ l d'eau pour 750 g de pommes de terre 7-9 Faire bouillir Quantités plus importantes d'aliments, ragoûts et soupes 60-150 min. Jusqu'à 3 l de liquide plus ingrédients 9-12 Faire revenir Cuisson des escalopes, des cordons bleus de veau, des côtelettes, des rissolettes, des saucisses, du foie, des œufs, des crêpes, des beignets, faire un roux selon les besoins Retourner à micuisson 12-13 Frire à feu vif Pommes de terre rissolées, côtelettes de filet, steaks, Flädle (crêpes pour garnir la soupe) 5-15 min. par poêle Retourner à micuisson

Bouillir Saisir Frire Faire bouillir de grandes quantités d'eau, cuire des pâtes, griller la viande (goulash, bœuf en daube), cuire des frites La fonction Booster convient pour faire chauffer de grands volumes de liquide. Nettoyage et entretien Avertissement Les produits de nettoyage agressifs ou abrasifs endommagent l'appareil. Nettoyez l'appareil à l'eau additionnée d'un peu de détergent après chaque utilisation. Veillez également à éliminer soigneusement toute trace de produit de nettoyage ! Les rayures ou les taches foncées présentes sur la surface vitrocéramique qui ne peuvent être éliminées n'entravent toutefois pas le bon fonctionnement de l'appareil. Nettoyez l'appareil après chaque utilisation

1. Les aliments contenant du sucre, les matières plastiques, les feuilles d'aluminium

doivent être éliminés immédiatement à l'aide d'un grattoir. Placer le grattoir en angle sur la surface en vitrocéramique et enlever les résidus en faisant glisser la lame sur la surface. Essuyez le bandeau de commande avec un chiffon humide et un 30 electrolux peu de produit vaisselle. Pour finir, essuyez l'appareil à l'aide d'un torchon propre .

2. Les traces de tartre, d'eau, les éclaboussures de graisse, les décolorations mé-

talliques luisantes doivent être éliminées une fois l'appareil refroidit, en utilisant un produit spécial pour la vitrocéramique ou l'acier inox. Que faire si... Problème/Affichage La zone de cuisson ne s'allume pas ou ne fonctionne pas Cause possible Solution Plus de 10 secondes se sont écoulées depuis la mise sous tension de l'appareil Remettre l'appareil en marche. Le verrouillage est activé Désactivez le verrouillage (Voir le chapitre "Verrouillage/Déverrouillage du bandeau de commande") La sécurité enfants est activée Désactivez la sécurité enfants (voir le chapitre "Sécurité enfants") Plusieurs touches sensitives ont été effleurées simultanément N'effleurer qu'une seule touche sensitive à la fois Le dispositif d'arrêt automatique s'est déclenché Enlever les objets se trouvant éventuellement sur le bandeau de commande (casserole, chiffon, etc.). Remettre l'appareil en fonctionnement Il y a de l'eau ou des éclaboussures de graisse sur le bandeau de commande Essuyer le bandeau de commande La fonction STOP+GO est activée Désactiver la fonction STOP +GO L'affichage alterne deux niveaux de cuisson Le dispositif de gestion de la Voir le chapitre " Activation/déspuissance réduit la puissance de activation de la fonction Booscette zone de cuisson ter " Le témoin de chaleur résiduelle ne s'affiche pas La zone de cuisson fonctionne seulement depuis peu et n'est donc pas encore chaude Si la zone de cuisson devrait être chaude, appeler le Service Après-vente. Ustensiles de cuisson n'étant pas adaptés Utiliser des plats de cuisson adéquats Aucun ustensile de cuisson sur la zone de cuisson Poser le récipient de cuisson sur la zone de cuisson Le diamètre du fond du récipient est trop petit pour la zone de cuisson Déplacer le récipient sur une zone de cuisson plus petite Utiliser des récipients adaptés aux foyers Le dispositif d'arrêt automatique s'est déclenché Mettre à l'arrêt l'appareil. Remettre l'appareil en fonctionnement s'allume s'allume electrolux 31 Problème/Affichage et le nombre sont affichés Cause possible Défaut dans l'électronique Un signal sonore retentit lorsque Le bandeau de commande est l'appareil est mis à l'arrêt entièrement ou en partie recouvert. Solution Débranchez l'appareil du secteur pendant quelques minutes (coupez le fusible de l'installation électrique du domicile) Si après une nouvelle mise sous tension, s'affiche de nouveau, appelez le service après-vente Retirer les objets. Signal sonore émis de façon ré- Une ou plusieurs touches sensi- Enlever ce qui recouvre la ou les pétée (6x), l'appareil se met à tives ont été recouvertes pentouches sensitives l'arrêt dant plus de 10 secondes Un signal sonore retentit et l'ap- La touche On/Off a été recoupareil se met sous tension puis verte, par exemple par un torse met à l'arrêt ; au bout de 5 chon secondes, un autre signal sonore retentit Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser à votre concessionnaire ou au service après-vente. Avertissement Les réparations doivent être effectuées uniquement par des professionnels qualifiés. Des réparations n'étant pas effectuées dans les règles de l'art peuvent s'avérer très dangereuses pour l'utilisateur. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du Service Après-vente peut être facturé même en cours de garantie. Bruits de fonctionnement En fonction du matériau et du traitement du fond du récipient de cuisson, les bruits suivants peuvent se produire lors de l'utilisation des zones de cuisson à induction.

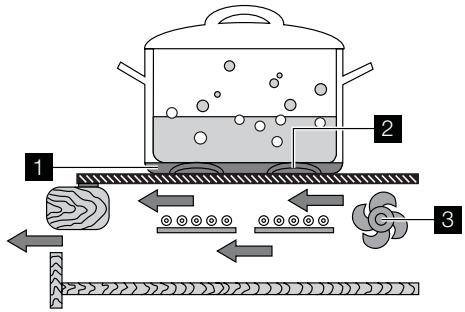

• Craquement 1 Ne poser aucun objet sur le bandeau de commande lorsque l'ustensile est composé de différents matériaux (conception "sandwich")
• Sifflement 1 lorsque vous utilisez une ou plusieurs zones de cuisson avec la fonction Booster si l'ustensile est composé de différents matériaux (conception "sandwich")
• Bourdonnement 2 peut se produire avec la fonction Booster
• Cliquètement 2 pendant les commutations électriques
• Sifflement, bourdonnement 3 L'appareil est doté d'un ventilateur servant au refroidissement des composants électriques. Un son de crécelle peut se produire lors du fonctionnement du ventilateur et se poursuivre pendant un moment encore après la mise à l'arrêt de l'appareil. Les bruits décrits sont normaux et ne constituent pas une malfaçon. 32 electrolux Protection de l’environnement Elimination du matériel d’emballage Les matériaux d’emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Eliminez les matériaux d’emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet sur le site de collecte de votre commune. Appareils usagés Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit. Où aller avec les appareils usagés ? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels S.EN.S. La liste des centres de collecte officiels S.EN.S est disponible sous www.sens.ch. Avertissement Nous vous conseillons de rendre votre ancien appareil inutilisable avant de vous en débarasser et donc de mettre hors d’usage ce qui pourrait représenter un danger. Coupez, par exemple le câble d’alimentation au ras de l’appareil. Instructions d'installation Consignes de sécurité Avertissement Veuillez lire les indications ci-dessous. L'utilisateur est tenu de respecter la législation, la réglementation, les directives et les normes en vigueur dans son pays de résidence (dispositions relatives à la sécurité, recyclage conforme et réglementaire, etc.) Le montage relève de la compétence exclusive de spécialistes. Respectez l'espacement minimal requis entre la table de cuisson et les autres appareils. Lors de l'installation, tenez compte de la protection contre les contacts accidentels. Par exemple, pour les tiroirs installés juste en dessous la table de cuisson, prévoyez un revêtement de protection ou TSB (accessoire de montage vitrocéramique ). Protégez les surfaces découpées contre l'humidité avec un produit d'étanchéité. Le joint comble les fentes entre le plan de travail et l'appareil. Pour les encastrements, protégez le dessous de la table de cuisson contre la vapeur et l'humidité provenant, par exemple, d'un four ou d'un lave-vaisselle. Evitez d'installer la table de cuisson à côté d'une porte ou sous une fenêtre. Les récipients chauds pourraient être renversés par l'ouverture de la fenêtre ou de la porte. Avertissement Le courant électrique peut provoquer des blessures.
• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension.
• Suivez le schéma électrique.
• Observez les consignes de sécurité électro-techniques.

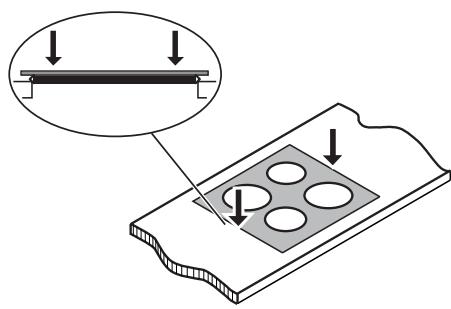

• Installez la table de cuisson correctement en respectant la protection anti-choc.
• Le branchement électrique doit être effectué par un électricien spécialisé.
• Des connexions desserrées ou incorrectes peuvent provoquer une surchauffe des bornes.
• Le raccordement électrique doit être effectué par un électricien qualifié.
• Le câble ne doit pas être tendu. electrolux 33

• En cas de raccordement monophasé ou biphasé, utilisez impérativement le câble d'alimentation approprié de type H05BBF Tmax 90°C (ou plus).
• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécial (type H05BB-F Tmax 90°C ou plus). Prenez conseil auprès de votre Service Aprèsvente. Montage Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm Les dispositifs d'isolation doivent inclure un disjoncteur, des fusibles (sortir les fusibles à visser de leur support), et une sécurité contre fuite de terre.

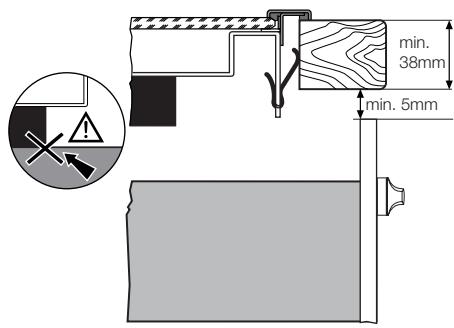

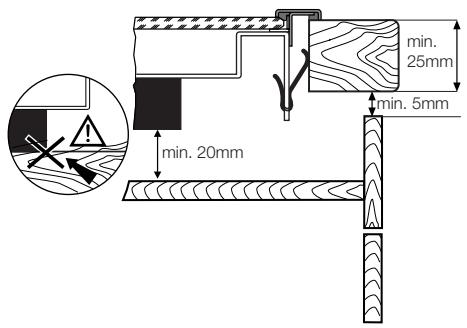

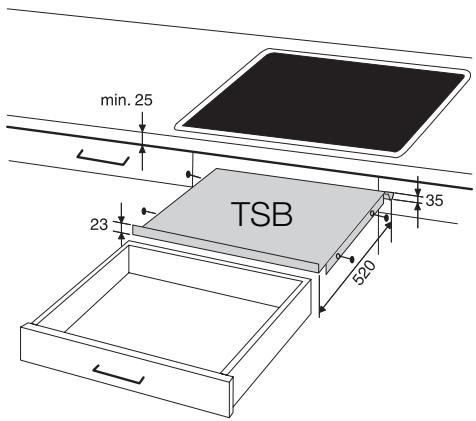

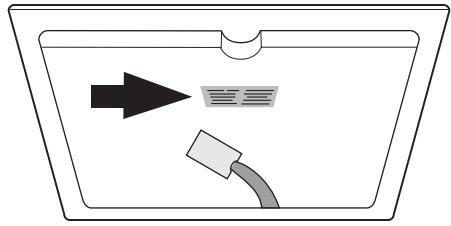

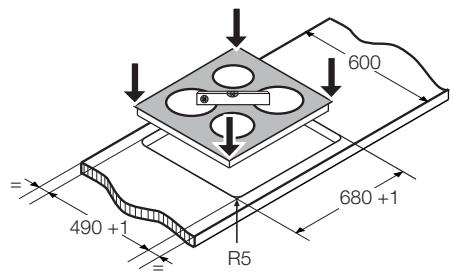

min. 25mm min. 5mm min. 20mm min. 38mm min. 5mm 34 electrolux TSB Plaque signalétique Modell GK69TSICN Prod. Nr. – 949 593 084 Typ 55GDD D4 AU 230 V, 50 Hz Electrolux Réparations En cas de problème technique, vérifiez au préalable si vous pouvez y remédier personnellement en consultant le chapitre " Que faire si ...". Si vous ne parvenez pas à y remédier, adressez-vous au Service Après-vente ou à l'un de nos partenaires. Pour nous permettre d'intervenir rapidement, veuillez nous fournir les informations suivantes : – Combinaison à 3 lettres et chiffres pour la table de cuisson – Désignation du modèle – Référence produit (PNC) – Numéro de série (No S - voir plaque signalétique) – Type de dysfonctionnement – Tout message d'erreur affiché par l'appareil CH Garantie, Garanzia, Guarantee Kundendienst, service-clientèle, Servizio clienti, Customer Service Centres
