Type de produit	Objectif photo
Marque	Nikon
Modèle	AF NIKKOR 85mm f/1.8D
Longueur focale	85 mm
Ouverture maximale	f/1.8
Ouverture minimale	f/16
Construction optique	6 éléments en 6 groupes
Angle de champ	28°30'
Distance minimale de mise au point	0,85 m (3 ft)
Diamètre de filtre	62 mm
Dimensions (approx.)	71,5 mm de diamètre × 58,5 mm de longueur
Poids (approx.)	380 g
Monture	Nikon F (CPU)
Alimentation	Aucune (passif)
Fonctions principales	Transmission des données de distance pour mesure matricielle 3D, verrouillage de l'ouverture minimale
Entretien et nettoyage	Pinceau soufflante, chiffon doux, alcool éthylique ou liquide nettoyant pour objectif
Sécurité	Ne pas utiliser de diluants ou benzine, protéger de l'humidité et des températures élevées
Pièces détachées et accessoires optionnels	Filtres 62 mm, étui souple CL-0815, bouchons avant et arrière
Réparabilité	Pièces détachées disponibles via le réseau Nikon
Informations générales	Objectif compact et léger, contacts CPU à ne pas salir

FOIRE AUX QUESTIONS - AF NIKKOR 85MM F-1.8D NIKON

Comment nettoyer l'objectif ?

Utilisez un pinceau soufflante pour enlever la poussière. Pour les taches, employez un chiffon doux en coton ou une étoffe de nettoyage légèrement imprégnée d'alcool éthylique ou de liquide de nettoyage pour objectif. Essuyez du centre vers l'extérieur.

Comment verrouiller l'ouverture minimale ?

Réglez l'objectif sur son ouverture minimale (f/16), puis glissez le levier de verrou de l'ouverture minimale vers la direction de la bague des ouvertures jusqu'à ce que le point blanc sur le levier fasse face au point orange. Pour relâcher, glissez le levier en sens inverse.

Quels verres de visée sont recommandés ?

Consultez le tableau dans la notice. Les verres de type B, E, K sont généralement compatibles avec compensation d'exposition. Pour les appareils F6, utilisez le réglage personnalisé b6. Pour F5, réglage n°18. Pour F4, utilisez le cadran de compensation des filtres.

Puis-je utiliser des bagues allonge avec cet objectif ?

Oui, mais évitez les bagues PK-1, PK-11, K1 et BR-4 qui peuvent endommager les contacts CPU. Utilisez la bague PK-11A à la place de PK-11. Les bagues PK-11A, PK-13, PK-3 sont compatibles.

Quel est le diamètre du filtre ?

Le diamètre du filtre est de 62 mm. Les filtres vissants de cette taille s'adaptent directement.

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 0,85 mètre (3 pieds) de la surface du film.

Cet objectif est-il compatible avec le boîtier Nikon F3AF ?

Non, cet objectif ne peut pas être utilisé avec le viseur AF de DX-1 fixé au F3AF. Il est compatible avec la plupart des autres boîtiers Nikon à monture F avec CPU.

Comment protéger l'objectif au quotidien ?

Laissez un filtre NC monté en permanence pour protéger la lentille avant. Utilisez le bouchon avant et arrière lorsque l'objectif n'est pas monté. Rangez-le dans un endroit sec et frais.

Où ranger l'objectif si je ne l'utilise pas longtemps ?

Rangez-le dans un endroit sec et frais, à l'abri de la lumière directe du soleil, de la naphtaline et du camphre. Évitez les endroits excessivement chauds.

Que faire si les contacts CPU sont sales ?

Nettoyez délicatement les contacts CPU avec un chiffon doux sec. Évitez tout produit liquide. Si le problème persiste, consultez un centre de service agréé Nikon.

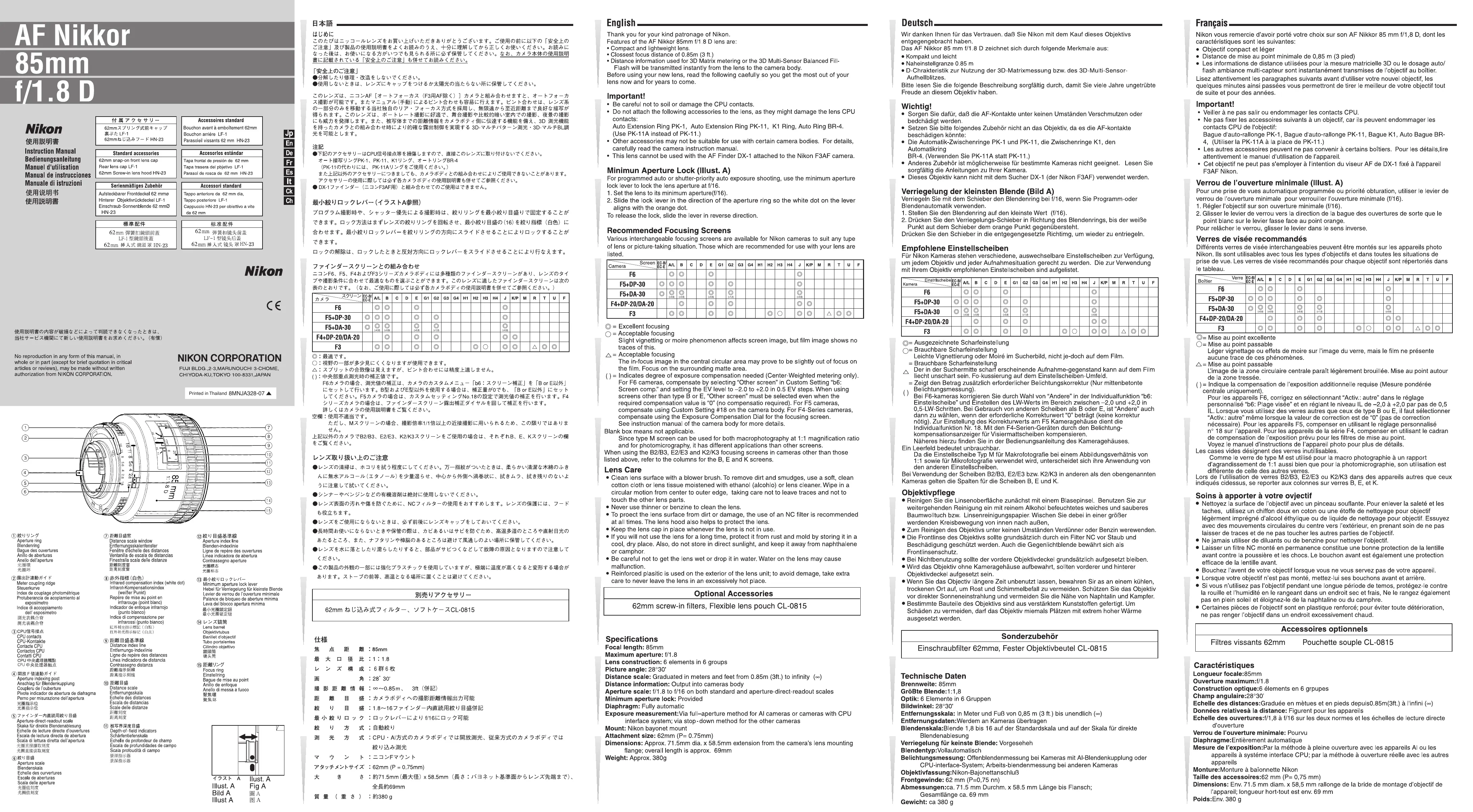

MODE D'EMPLOI AF NIKKOR 85MM F-1.8D NIKON

Manuel d'utilisation

Index de couplage ph

Echelle de lecture directe d'ouvertures

Echelle des ouvertures Escala de aberturas

Ligne de repère des ouvertures

Levier de verrou de l'ouverture minimale

Palance de bloqueo de abertura Leva del blocco apertura minim

最小光圈鎖定鈕

最小光圈锁定钮

⑭レンズ鏡筒

Lens barrel Obiektyutubus

Barillet d'obje

Bague de mise au point

Anino de enloque Anello di messa a f

聚焦環

聚焦环

イラスト A Ilust. A

Illust. A Fig A

Bild A 圖 A

Illust A 图 A

日本語

はじめに

Nikon vous remercie d'avoir porté votre choix sur son AF Nikkor 85 mm f/1,8 D, dont les caractéristiques sont les suivantes:

- Objectif compact et léger

• Distance de mise au point minimale de 0,85 m (3 pied)

- Les informations de distance utilisées pour la mesure matricielle 3D ou le dosage auto/flash ambiance multi-capteur sont instantanément transmises de l'objectif au boîtier.

Lisez attentivement les paragraphes suivants avant d'utiliser votre nouvel objectif, les quelques minutes ainsi passées vous permettront de tirer le meilleur de votre objectif tout de suite et pour des années.

Important!

- Veiller à ne pas salir ou endommager les contacts CPU.

- Ne pas fixer les accessoires suivants à un objectif, car ils peuvent endommager les contacts CPU de l'objectif:

Bague d'auto-rallonge PK-1, Bague d'auto-rallonge PK-11, Bague K1, Auto Bague BR-4, (Utiliser la PK-11A à la place de PK-11.)

- Les autres accessoires peuvent ne pas convenir à certains boîtiers. Pour les détails, lire attentivement le manuel d'utilisation de l'appareil.

- Cet objectif ne peut pas s'employer à l'intention du viseur AF de DX-1 fixé à l'appareil F3AF Nikon.

Verrou de l'ouverture minimale (Illust. A)

Pour une prise de vues automatique programmée ou priorité obturation, utiliser le levier de verrou de l'ouverture minimale pour verrouiller l'ouverture minimale (f/16).

1. Régler l'objectif sur son ouverture minimale (f/16).

2. Glisser le levier de verrou vers la direction de la bague des ouvertures de sorte que le point blanc sur le levier fasse face au point orange.

Pour relâcher le verrou, glisser le levier dans le sens inverse.

Verres de visée recommandés

Différents verres de visée interchangeables peuvent être montés sur les appareils photo Nikon. Ils sont utilisables avec tous les types d'objectifs et dans toutes les situations de prise de vue. Les verres de visée recommandés pour chaque objectif sont répertoriés dans le tableau.

○= Mise au point passable

Léger vignettage ou effets de moire sur l'image du verre, mais le film ne présente aucune trace de ces phénomènes.

= Mise au point passable

L'image de la zone circulaire centrale paraît légèrement brouillée. Mise au point autour de la zone tressée.

( ) = Indique la compensation de l'exposition additionnelle requise (Mesure pondérée centrale uniquement).

Pour les appareils F6, corrigez en sélectionnant "Activ.: autre" dans le réglage personnalisé "b6: Plage visée" et en réglant le niveau IL de -2,0 à +2,0 par pas de 0,5 IL. Lorsque vous utilisez des verres autres que ceux de type B ou E, il faut sélectionner "Activ.: autre" même lorsque la valeur de correction est de "0" (pas de correction nécessaire). Pour les appareils F5, compenser en utilisant le réglage personnalisé n° 18 sur l'appareil. Pour les appareils de la série F4, compenser en utilisant le cadran de compensation de l'exposition prévu pour les filtres de mise au point. Voyez le manuel d'instructions de l'appareil photo pour plus de détails.

Les cases vides désignent des verres inutilisables.

Comme le verre de type M est utilisé pour la macro photographie à un rapport d'agrandissement de 1:1 aussi bien que pour la photomicrographie, son utilisation est différente de celle des autres verres.

Lors de l'utilisation de verres B2/B3, E2/E3 ou K2/K3 dans des appareils autres que ceux indiqués cidessus, se reporter aux colonnes sur verres B, E, et K.

Soins à apporter à votre ovjectif

- Nettoyez la surface de l'objectif avec un pinceau souflante. Pour enlever la saleté et les taches, utilisez un chiffon doux en coton ou une étoffe de nettoyage pour objectif légèrement imprégné d'alcool éthylique ou de liquide de nettoyage pour objectif. Essuyez avec des mouvements circulaires du centre vers l'extérieur, en prenant soin de ne pas laisser de traces et de ne pas toucher les autres parties de l'objectif.

- Ne jamais utiliser de diluants ou de benzine pour nettoyer l'objectif.

- Laisser un filtre NC monté en permanence constitue une bonne protection de la lentille avant contre la poussière et les chocs. Le bouchon avant est également une protection efficace de la lentille avant.

- Bouchez l'avent de votre objectif lorsque vous ne vous servez pas de votre appareil.

- Lorsque votre objectif n'est pas monté, mettez-lui ses bouchons avant et arrière.

- Si vous n'utilisez pas l'objectif pendant une longue période de temos, protégez-le contre la rouille et l'humidité en le rangeant dans un endroit sec et frais, Ne le rangez également pas en plein soleil et éloignez-le de la naphtaline ou du camphre.

- Certaines pièces de l'objectif sont en plastique renforcé; pour éviter toute détérioration, ne pas renger l'objectif dans un endroit excessivement chaud.

Accessoires optionnels

Filtres vissants 62mm Pouchette souple CL-0815

Carac

Longueur focale:85mm

Ouverture maximum:f/1.8

Construction optique:6 éléments en 6 grupes

Champ angulaire:28°30'

Echelle des distances:Graduée en mètues et en pieds depuis0.85m(3ft.) à l'infini (∞)

Données relatives à la distance: Figurent pour les appareils

Español

*La bague adaptatrice BR-5 ou BR-2A est nécessaire pour monter l'objetif dans la position retournée

**Les premières valeurs sont pour la bague PK-11A utilisée seule et les autres pour les bagues PK-11A — PK-13, PK-11 — PK-13 ou

PK-1 — PK-3 utilisées ensemble. Toutefois, les bagues PK-11 et PK-1 ne peuvent être directement fixées à l'objectif. *Para montar el objetivo en la posición inversa se requiere el Anillo Adantador BR-5 o BR-2A opcional
