MODE D'EMPLOI TX-SR 313 ONKYO
Accessoires fournis
Assurez-vous que vous disposez bien des accessoires suivants :
① Antenne FM intérieure (2) Antenne cadre AM ③ Étiquettes pour les câbles d'enceinte ④ Télécommande et deux piles (type AA/R6)

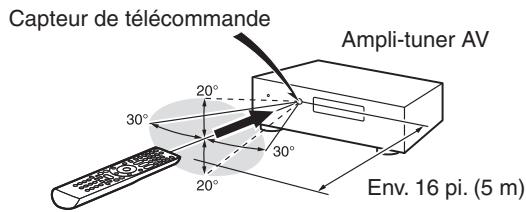

Utilisation de la télécommande
Piles (AA/R6)
Remarque
Avant de brancher le cordon d'alimentation, branchez toutes vos enceintes et tous vos appareils audiovisuels.

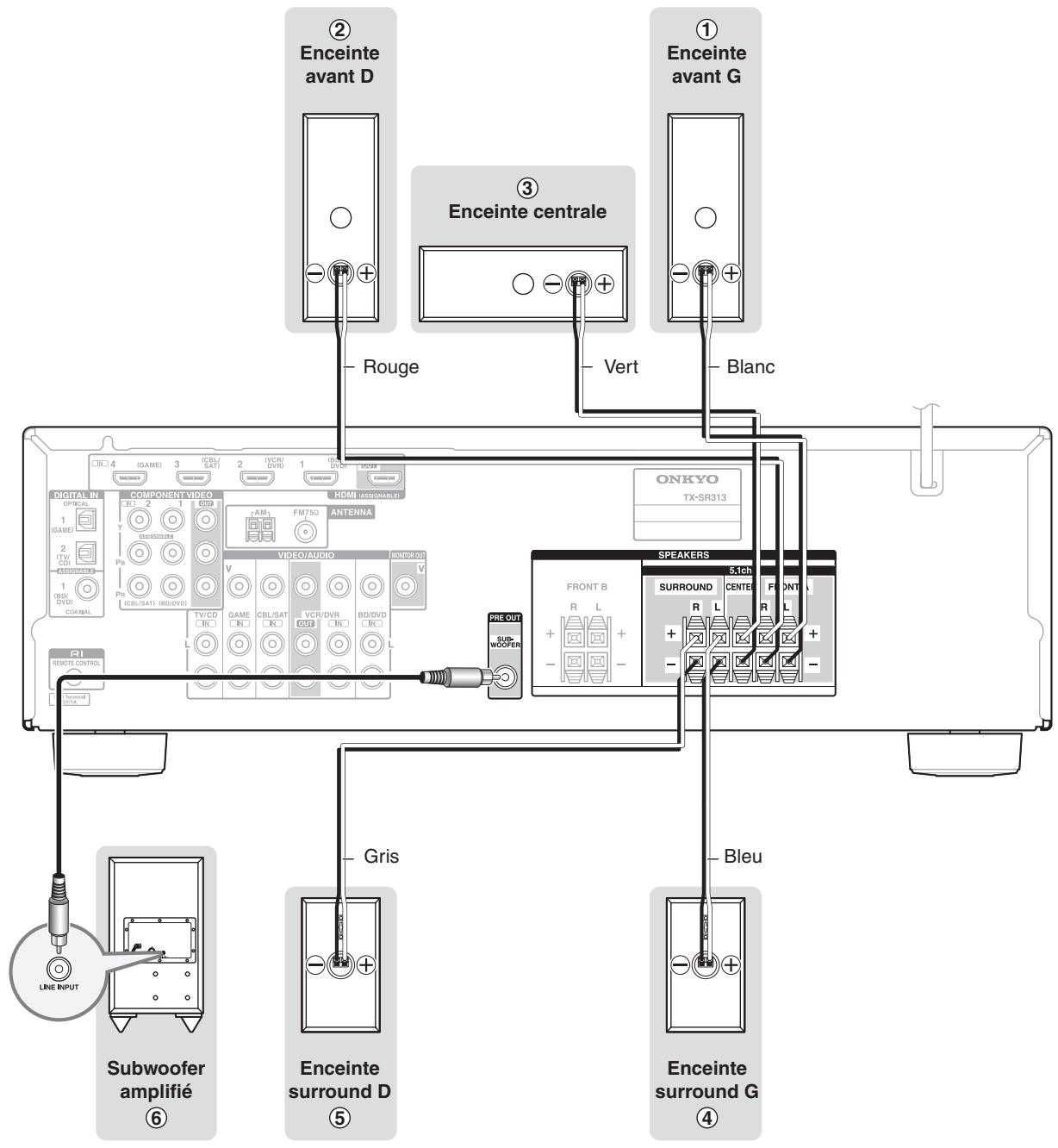

1. Branchement de vos enceintes
Enceintes avant Enceinte centrale Enceintes surround Subwoofer

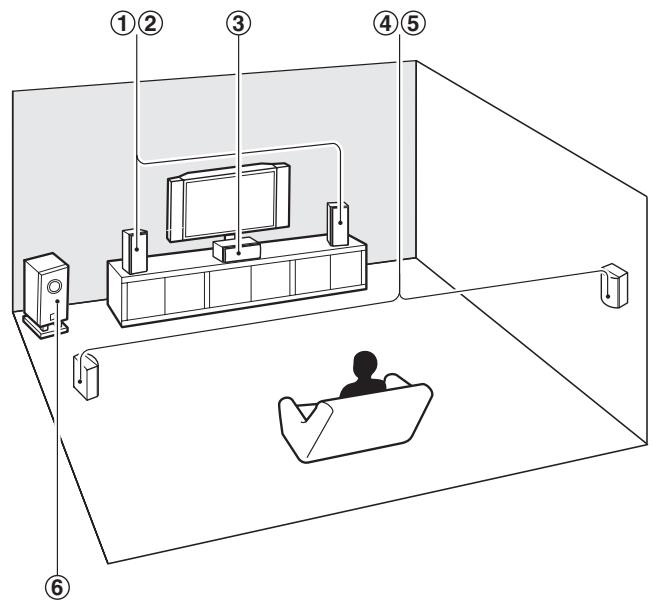

Configuration des enceintes
5.1 canaux : ① ② ③ ④ ⑤ ⑥
Veuillez brancher ①, ②, ③, ④, ⑤ et ⑥ pour une lecture avec un son surround 5.1 canaux.

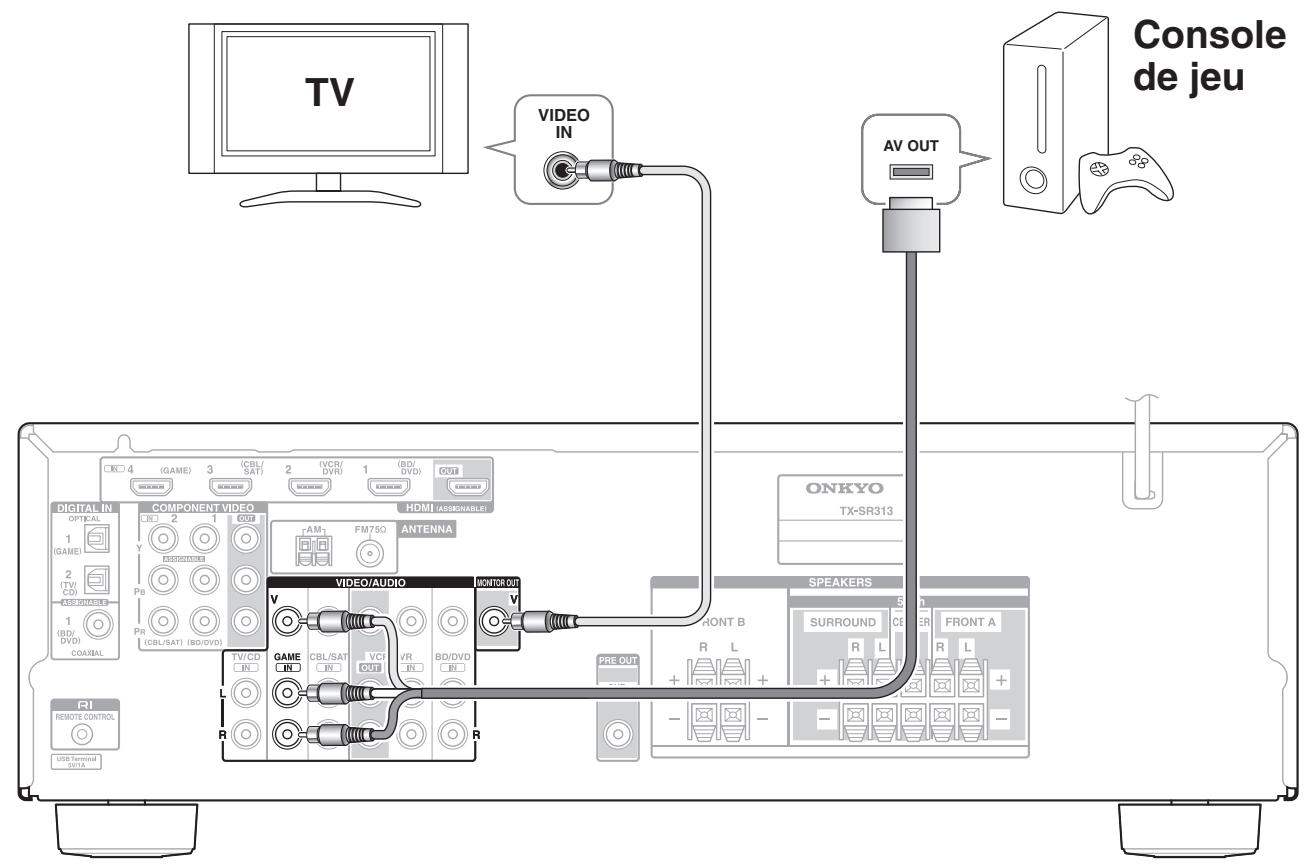

2. Raccordement de vos appareils

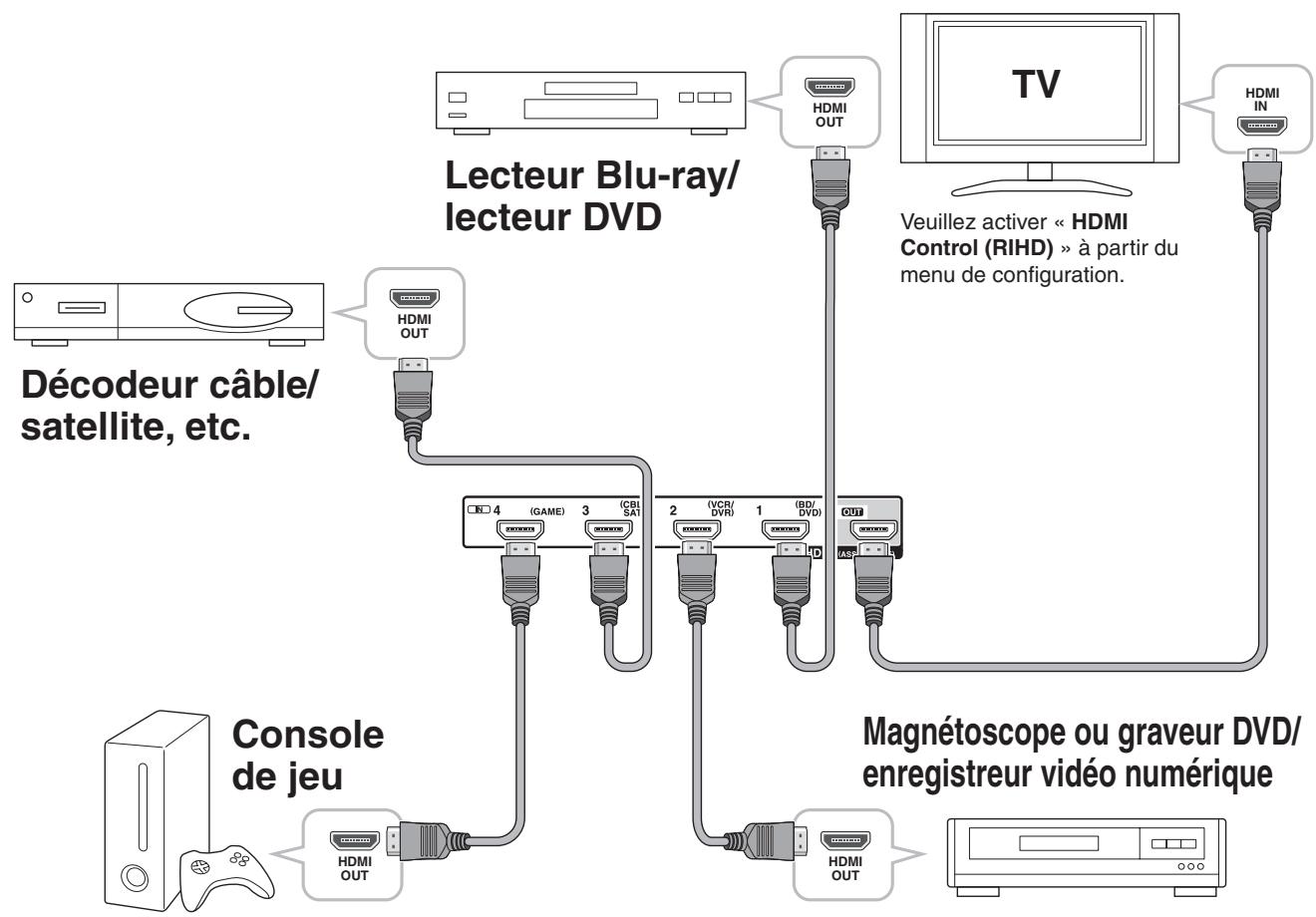

Branchement d'appareils au moyen d'un câble HDMI. Les appareils branchés sur chaque borne (BD/DVD, GAME, etc.) peuvent être sélectionnés avec les boutons de sélecteur d'entrée du même nom sur le panneau avant. Notez que ces affectations par défaut peuvent être changées. Pour plus de détails, veuillez consulter le manuel d'instructions. Écouter de l'audio TV (Optionnel)
Choisissez une connexion audio adaptée à votre téléviseur (sans Canal de Retour Audio).
Les informations de contenu sont affichées (listes) à l'écran, et vous pouvez commander le contenu tout en regardant l'écran.

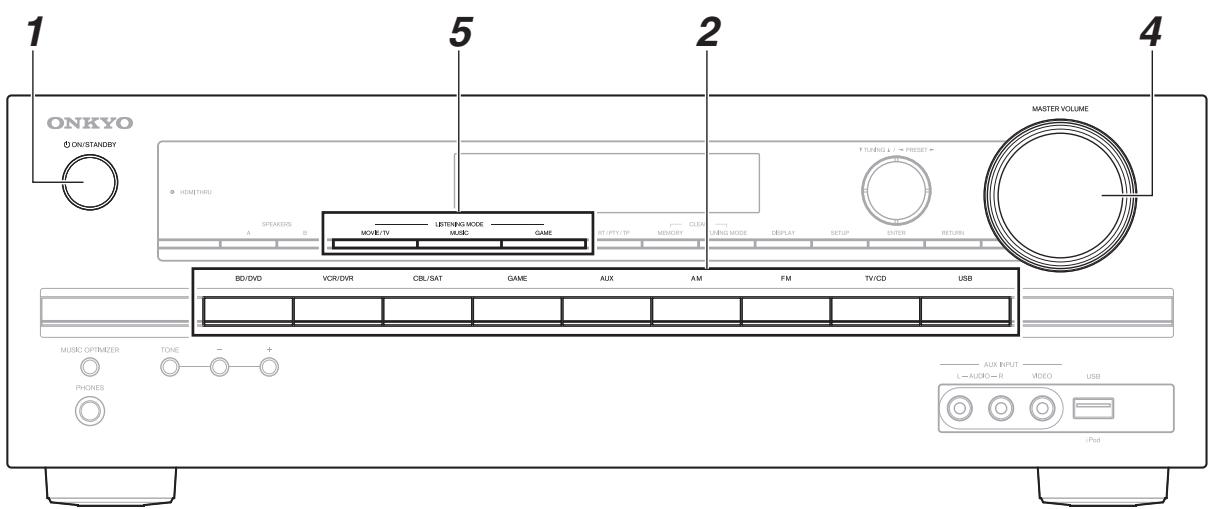

3. Mise sous tension et opérations de base
1 Mise sous tension de l'ampli-tuner AV. 2 Sélectionnez une source d'entrée. 3 Lancez la lecture sur l'appareil source. 4 Ajustez le volume. 5 Sélectionnez un mode d'écoute et profitez de la musique!
4. Utilisation de l'interface utilisateur de réglage
Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.
Conseil
- Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.
Le menu principal vous offre un accès rapide aux menus que vous utilisez fréquemment. Ce menu vous permet de modifier des réglages et d'afficher les informations en cours.
Ouverture du menu principal
Navigation entre les menus
Input
Vous pouvez sélectionner la source d'entrée tout en affichant les informations liées.
Audio
Vous pouvez modifier différents paramètres audio tels que les commandes de tonalité, les niveaux du subwoofer et du canal central.
Info
Vous pouvez afficher différentes informations concernant la source d'entrée sélectionnée.
Listening Mode
Vous pouvez sélectionner les modes d'écoute qui sont regroupés en catégories.
Fermeture du menu
Le menu de configuration fournit un mode étendu incluant des paramètres pour utilisateurs avancés. Tous les réglages sont organisés dans une structure ergonomique, qui couvre l'ensemble de la zone de l'écran de télévision.
Ouverture du menu de configuration
- HDMI Input
- Component
- Digital Audio
- Sp Config
- Sp Distance
- Level Cal
- Audio Adjust
- Source Setup
- Hardware
- HDMI Setup
BD/DVD VCR/DVR CBL/SAT GAME AUX TUNER TV/CD
Navigation entre les menus
Permet de revenir au menu principal
RETURN
Fermeture du menu
SETUP
Remarque
- Cette procédure peut également être effectuée sur l'ampli-tuner AV, à l'aide de la touche SETUP, du curseur et du bouton ENTER.

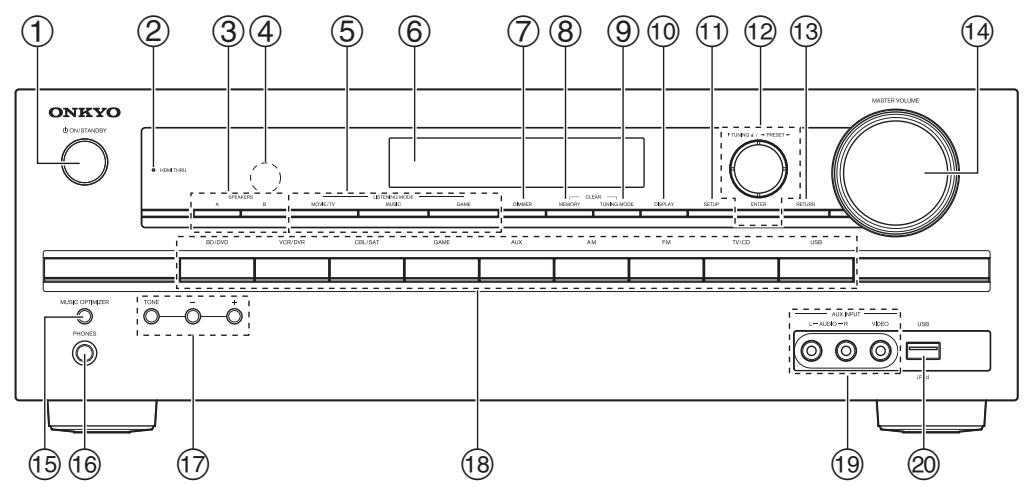

Panneau avant
(Modèles pour l'Amérique du Nord)

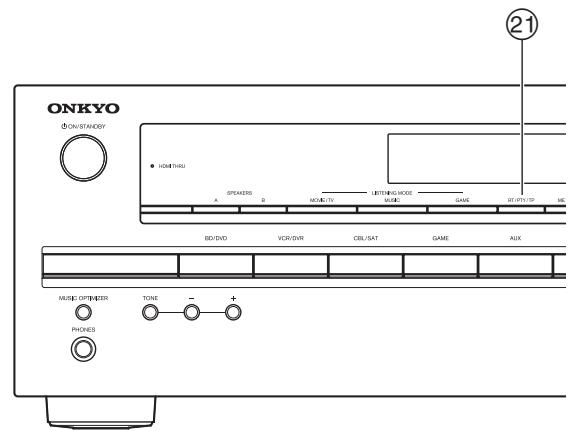

(Modèles européens) Chaque bouton de sélecteur d'entrée (BD/DVD, GAME, etc.) sélectionne la borne d'entrée du même nom sur le panneau arrière. Notez que ces affectations par défaut peuvent être changées. Pour plus de détails, veuillez consulter le manuel d'instructions.
① Permet de mettre l'ampli-tuner AV en marche ou en veille. ② S'allume lorsque la fonction HDMI Through est activée. ③ Vous pouvez utiliser deux jours d'enceintes avant avec l'ampli-tuner AV: Speakers A pour une lecture jusqu'à 5.1 canaux dans votre principale pièce d'écoute et Speakers B pour une lecture stéréo 2 canaux dans une autre pièce. ④ Le capteur de télécommande reçoit les signaux émis par la télécommande. ⑤ Permet de sélectionner les modes d'écoute. ⑥ Fournit diverses informations. ⑦ (Modèles pour l'Amérique du Nord)
DIMMER: Permet de régler la luminosité de l'écran.
⑧ Mémorise ou supprime des stations préenregistrées. ⑨ Permet de sélectionner le mode de recherche automatique ou manuelle des stations. 10 Permet d'afficher différentes informations concernant la source d'entrée sélectionnée. 1 Permet d'accéder aux menus de configuration. Lorsque vous sélectionnez la source d'entrée AM ou FM, TUNING permet de régler le tuner et PRESET permet de sélectionner les stations de radio préenregistrées. Lors d'une utilisation avec les menus OSD, ils fonctionnent comme un curseur pour sélectionner et régler les éléments ENTER est également utilisé avec les menus OSD.

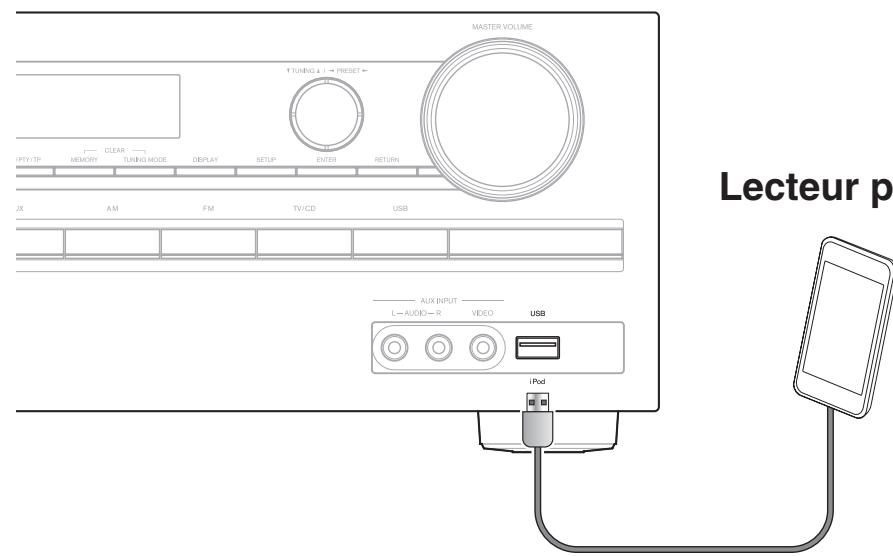

13 Permet de revenir au menu précédent. 14 Réglement du volume. 15 La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés. 16 Branchez un casque stéréo standard. 17 Permet de régler la tonalité. 18 Permet de sélectionner les sources d'entrée. 19 Permet de brancher un caméscope ou similaire pour la lecture audio/video. Permet de brancher un périphérique de stockage USB ou un lecteur portable pour les fichiers musicaux. (21) (Modèles européens) RT/PTY/TP: Utilisé pour RDS (Radio Data System) La fonction RDS ne fonctionne que dans les régions diffusant des émissions RDS.

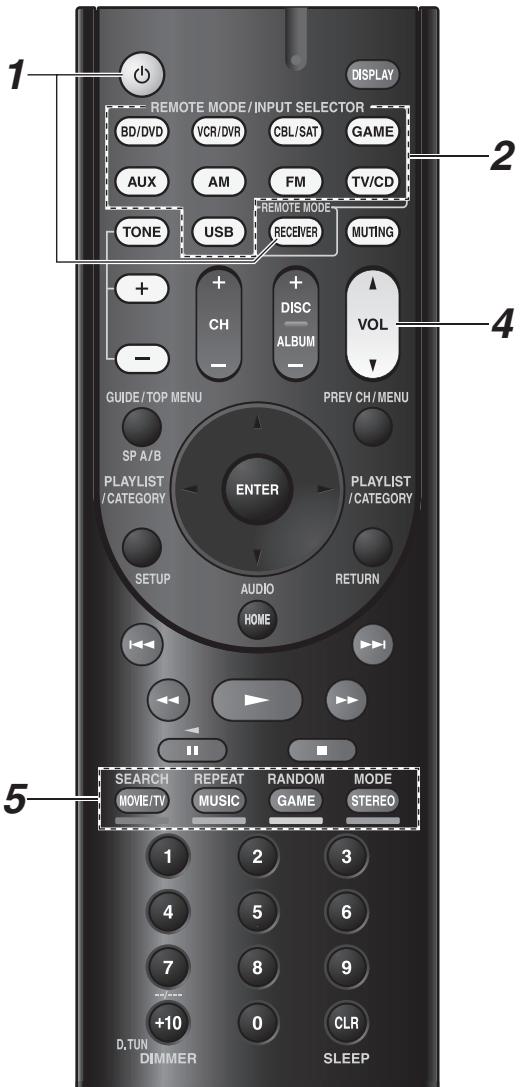

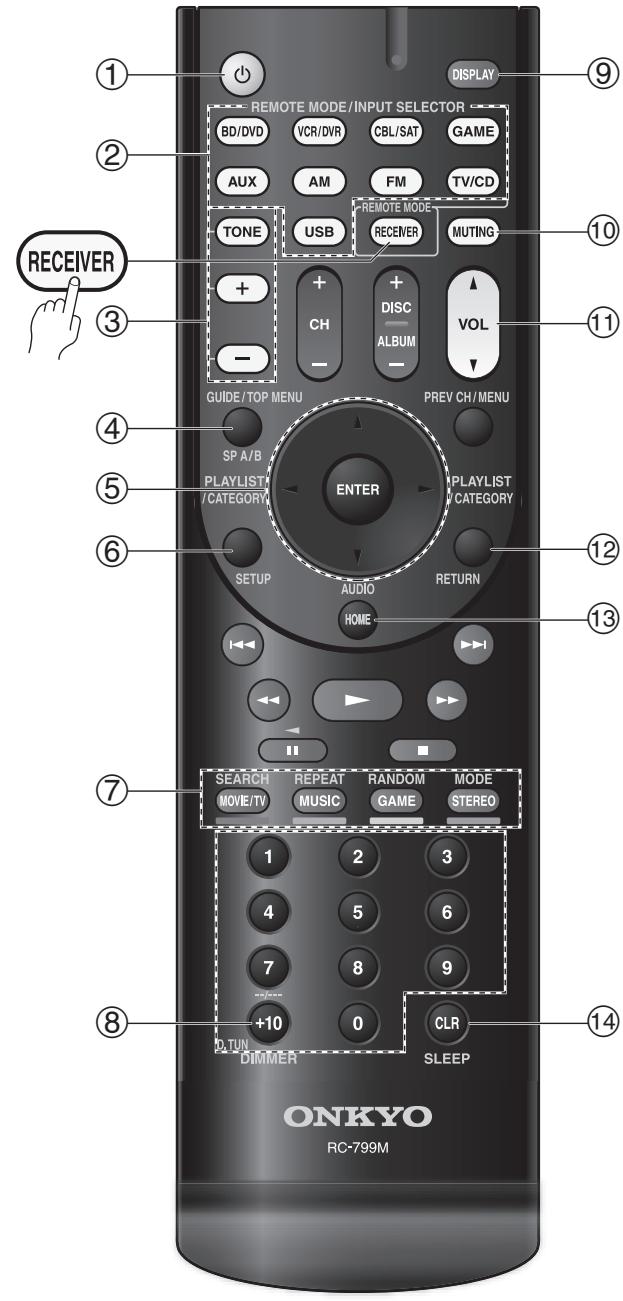

Pour utiliser l'ampli-tuner AV, appuyez sur receiver pour sélectionner le mode récepteur.
① Permet de mettre l'ampli-tuner AV en marche ou en veille. ② Permet de sélectionner le mode de fonctionnement de la télécommande ou les sources d'entrée. ③ Réglage des graves et des aigus. ④ Sélection des enceintes A et B. ⑤ Permet de sélectionner et de régler des paramètres. ⑥ Permet d'accéder aux menus de configuration. ⑦ Permet de sélectionner les modes d'écoute. ⑧ Permet de régler la luminosité de l'écran. (9) Permet d'afficher différentes informations concernant la source d'entrée sélectionnée. 10 Permet d'activer ou de désactiver le mode sourdine de l'ampli-tuner AV. ⑪ Réglage du volume. 12 Permet de revenir au menu précédent. 13 Permet d'accéder au menu HOME. ⑮ Utilise pour la fonction Sleep.
L'ampli-tuner AV ne s'allume pas.
Assurez-vous que le cordon d'alimentation est correctement branché sur la prise murale.
L'ampli-tuner AV s'eteint de manière inattendue.
L'ampli-tuner AV entre automatiquement en mode veille lorsque la mise en veille automatique est configurée et activée.
Aucun son n'est reproduit, ou le son très faible.
Assurez-vous que la bonne source d'entrée a été sélectionnée.
Assurez-vous que toutes les fiches de branchement vidéo sont enfoncées complètement.
Si vous ne pouvez pas résoudre vous-même le problème, essayez de réinitialiser l'ampli-tuner AV avant de contacter votre revendeur Onkyo. Pour réinitialiser l'ampli-tuner AV à ses réglages d'usine, allumez-le et, tout en maintenant enfoncé le bouton VCR/DVR, appuyez sur ON/STANDBY.
« Clear » sera affiché sur l'écran du ampli-tuner AV et l'ampli-tuner AV passera en mode veille.
La réinitialisation de l'ampli-tuner AV supprimera vos stations de radio préenregistrées et vos paramètres personnalisés.
