CAISSON ETANCHE WP-CP3-JUSQU-A 40 M DE PROFONDEUR - Caisse étanche pour appareil photo NIKON - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Boîtier étanche
Compatibilité	Appareil photo compact
Étanchéité	Oui, protection contre l'eau
Profondeur maximale	Non précisé
Matériau	Plastique transparent renforcé
Poids	Non précisé
Dimensions	Non précisées
Type de fermeture	Verrouillage sécurisé
Utilisation recommandée	Plongée, sports nautiques
Protection contre la poussière	Oui
Accès aux commandes	Oui, boutons externes
Compatibilité avec accessoires	Non précisé
Garantie	Non précisée
Couleur	Transparent
Marque	Non précisée

FOIRE AUX QUESTIONS - CAISSON ETANCHE WP-CP3-JUSQU-A 40 M DE PROFONDEUR NIKON

Quelle est la profondeur maximale que peut atteindre le caisson étanche WP-CP3 ?

Le caisson étanche WP-CP3 peut atteindre une profondeur maximale de 40 mètres.

Le caisson est compatible avec quel type d'appareil photo Nikon ?

Le caisson étanche WP-CP3 est spécifiquement conçu pour les appareils photo Nikon Coolpix.

Comment puis-je assurer l'étanchéité du caisson avant de l'utiliser ?

Avant d'utiliser le caisson, vérifiez toujours que le joint d'étanchéité est propre et en bon état. Fermez soigneusement le caisson et effectuez un test d'immersion dans une source d'eau peu profonde.

Puis-je utiliser le caisson étanche WP-CP3 pour la plongée sous-marine ?

Oui, le caisson est conçu pour la plongée sous-marine, tant que vous restez en dessous de la profondeur maximale de 40 mètres.

Y a-t-il des accessoires recommandés pour améliorer l'utilisation du caisson ?

Il est recommandé d'utiliser des filtres de couleur pour les prises de vue sous-marines et un trépied pour stabiliser votre appareil photo lors de la prise de vue.

Que faire si de l'eau pénètre dans le caisson pendant l'utilisation ?

Si de l'eau pénètre dans le caisson, sortez immédiatement votre appareil photo et asséchez-le. Vérifiez le joint d'étanchéité et consultez le service client de Nikon pour des conseils supplémentaires.

Puis-je utiliser le caisson étanche dans des conditions de gel ?

Il est déconseillé d'utiliser le caisson étanche dans des conditions de gel, car cela pourrait endommager le matériel et affecter l'étanchéité.

Comment nettoyer le caisson après une utilisation en mer ?

Après utilisation, rincez le caisson à l'eau douce pour enlever le sel et le sable. Séchez-le soigneusement avec un chiffon doux avant de le ranger.

Le caisson est-il garanti ?

Oui, le caisson étanche WP-CP3 est couvert par une garantie limitée. Consultez les documents de garantie fournis pour plus de détails.

MODE D'EMPLOI CAISSON ETANCHE WP-CP3-JUSQU-A 40 M DE PROFONDEUR NIKON

Pour ne pas risquer d'endommager votre matériel Nikon ou de vous blesser, vous ou d'autres personnes, prenez soin de lire attentivement les recommandations suivantes avant d'utiliser votre matériel. Gardez ensuite précieusement ces consignes de sécurité dans un endroit facilement accessible à tous ceux qui se serviront de ce produit.

Les conséquences dues au non-respect de ces consignes sont symbolisées de la manière suivante:

Cette icône signale les avertissements et consignes qui doivent être impérativement lus avant d'utiliser votre matériel Nikon car ils concernent un possible danger physique.

DANGERS

En cas de dysfonctionnement de votre appareil photo, mettez-le immédiatement hors tension

Si vous remarquez de la fumée ou une odeur inhabituelle sortant de l'équipement, retirez les accus/ piles de l'appareil photo immédiatement en prenant soin de ne pas vous brûler. Vouloir persévérer à utiliser son matériel dans ce cas peut être dangereux. Une fois les accus/ piles retirés, confiez immédiatement votre matériel à un centre de service agréé Nikon pour le faire vérifier.

N'utilisez pas votre matériel en présence de gaz inflammable

N'utilisez pas de matériel électronique en présence de gaz inflammable car il pourrait exploser ou prendre feu.

Soyez vigilants lors de l'utilisation de la dragonne

Prenez garde à ne jamais passer la dragonne autour du cou d'un nouveau-né ou d'un enfant.

Gardez le matériel hors de portée des enfants

Faites très attention à ce que les enfants ne mettent pas à la bouche les petites pièces.

Ne démontez pas votre matériel

Vous risquez sinon de vous blesser ou votre matériel risque de mal fonctionner. Si le produit se casse à la suite d'une chute ou de tout autre accident, confiez-le à un centre de service agréé Nikon, en prenant soin de ne pas vous blesser avec les bris de verre.

Suivez attentivement les consignes concernant les accus/ piles

S'ils ne sont pas manipulés correctement, les accus/ piles risquent d'émettre du gaz, qui s'accumulant dans le caisson étanche, peut provoquer l'explosion ou l'inflammation de celui-ci. Observez scrupuleusement les consignes suivantes lors de l'utilisation des accus/ piles de l'appareil photo :

• Utilisez uniquement les piles agréées destinées à cet appareil photo.
• Les accus/ piles sont plus susceptibles de fuir lorsqu'ils sont complètement déchargés. Retirez l'appareil photo du caisson lorsque vous ne l'utilisez pas.
• Si pour une raison quelconque, l'eau pénètre dans le caisson étanche, retirez immédiatement les accus/ piles de l'appareil photo.
• Gardez les contacts des accus/ piles au sec. Vous risquez sinon de vous blesser ou le produit risque de mal fonctionner.

N'avalez pas le gel de silice ou la graisse pour joint torique

Le gel de silice et la graisse pour joint torique destinés à ce produit ne sont pas comestibles.

N'exposez pas le caisson aux rayons directs du soleil

N'exposez pas le WP-CP3 au soleil. La lumière réfléchie par le caisson risque de provoquer un incendie.

Ne plongez pas avec le caisson étanche
Afin d'éviter de vous heurter avec le caisson, ne sautez pas, ni ne plongez en tenant le WP-CP3 à la main.
N'utilisez pas le caisson au-delà de 40 m
N'utilisez pas le caisson au-delà de 40 m de profondeur. Il risque sinon de perdre son étanchéité ou de présenter un dysfonctionnement.
Maintenez le caisson étanche
Ne nettoyez pas le caisson avec un jet haute pression. N'ouvrez pas le caisson dans un lieu où il serait exposé à la poussière ou au sable et avant de le fermer, assurez-vous de retirer tout corps étranger éventuellement présent sur le joint torique et sur les parties du caisson en contact avec le joint torique. Le caisson étanche risque sinon de perdre son étanchéité.

Ne l'exposez pas à des températures élevées

N'exposez pas ce produit à des températures supérieures à 40°C. Il risque sinon de se déformer et par conséquent, de perdre son étanchéité.

⚠️ Faites attention lors de l'utilisation du flash

L'utilisation du flash à proximité des yeux du sujet peut provoquer une altération temporaire de la vision. Faites particulièrement attention avec des jeunes enfants ; dans ce cas, le flash doit être au moins à plus d'un mètre du sujet.

Afin de profiter le plus longtemps possible de votre produit Nikon, veuillez prendre les précautions suivantes lors de son utilisation et de son rangement.

Eviter l'entrée d'eau

NON SEULEMENT LA PRÉSENCE D'EAU À L'INTÉRIEUR DU CAISSON PEUT ENDOMMAGER L'APPAREIL PHOTO DE MANIÈRE DÉFINITIVE MAIS ELLE PEUT ÉGALEMENT PROVOQUER UN INCENDIE, VOUS EXPOSER À UNE DÉCHARGE ÉLECTRIQUE OU À DES GAZ TOXIQUES. POUR ÉVITER QUE L'EAU N'ENTRE DANS LE CAISSON, OBSERVEZ LES PRÉCAUTIONS SUIVANTES :

Avant d'utiliser le caisson dans l'eau ou à proximité, testez son étanchéité comme décrit pages 6–7, 12 du présent manuel.

• Avant de fermer hermétiquement le caisson, examinez attentivement le joint torique, le joint statique et toute partie en contact avec le joint torique, pour vous assurer qu'aucun cheveu, impureté, peluche, poussière, grain de sable ou autre corps étranger n'y figurent. Veillez à ce que le joint torique ne soit pas déformé ou mal positionné.
• Le joint torique nécessite d'être remplacé périodiquement. Remplacez-le immédiatement s'il est abîmé, craquelé, déformé ou a perdu son élasticité. Les joints toriques doivent être remplacés au moins une fois par an ; n'utilisez pas un joint torique usagé ou un type de joint torique et de graisse pour joint torique non destinés à ce produit. N'utilisez pas de la graisse pour joint torique NIKONOS.
• Faites attention de ne pas abîmer le joint torique lorsque vous le retirez du caisson. Ne vous servez pas d'objets métalliques ou autres objets pointus lorsque vous procédez à cette opération.
• N'exercez pas de pression lorsque vous retirez ou positionnez le joint torique. Une pression excessive pourrait étirer le joint de manière irrévocable, provoquant une fuite du caisson.
• Pour empêcher l'usure, servez-vous uniquement de la graisse pour joint torique COOLPIX destinée à être utilisée avec ce produit. Ne recourez pas à de la graisse pour joint torique NIKONOS ou d'autres types de graisse pour joint torique.
• N'ouvrez pas le caisson étanche dans des lieux où il serait exposé à des éclaboussures, des pulvérisations, des vents violents, de la poussière ou du sable.
• Ne laissez pas tomber le caisson, ne le placez pas sous de lourds objets ou ne le soumettez pas à de violents chocs. Il risque sinon de se déformer et par conséquent, de perdre son étanchéité.
• En cas de fuite, cessez d'utiliser les produits immédiatement, séchez l'appareil photo et l'intérieur du caisson et confiez-les à un centre de service agréé Nikon.

Chocs et vibrations

Le caisson étanche n'est pas destiné à protéger l'appareil photo des chocs ou des vibrations. Ne laissez pas tomber le caisson, ne le heurtez pas avec des objets lourds, ne le lancez pas dans l'eau, ne sautez pas dans l'eau en le tenant à la main, et ne le laissez pas dans un endroit soumis à de fortes vibrations. Vous risquez sinon d'endommager l'appareil photo.

Profondeur maximale

Le WP-CP3 est étanche jusqu'à 40 m. Si vous l'utilisez au-delà, il risque de perdre son étanchéité, de se casser, de se déformer, endommageant par conséquent l'appareil photo.

Température

Ne laissez pas le caisson dans des lieux exposés à des températures élevées, comme à l'intérieur d'une voiture, près d'un radiateur, sur une plage ou en plein soleil. Le caisson risque sinon de se détériorer ou de se déformer, endommageant par conséquent l'appareil photo. Des changements brusques de température sont susceptibles de créer de la condensation à l'intérieur du caisson, ce qui peut également endommager l'appareil photo. Pour éviter ce problème :

• Rangez le caisson dans un sac plastique fermé hermétiquement avant de l'exposer à de brusques changements de température. N'ouvrez pas le sac tant que le caisson n'a pas atteint la température ambiante.
• Placez l'absorbeur d'humidité fourni (gel de silice) dans le caisson avec l'appareil photo comme expliqué à la page 10 du présent manuel.
• N'exposez pas le caisson à des températures élevées en le laissant sur la plage ou en plein soleil avant de le plonger dans l'eau.

Produits chimiques

• N'exposez pas le caisson à des produits chimiques volatiles ou à leurs vapeurs. Il risque sinon de s'endommager.
• N'utilisez pas de détergents chimiques, d'antioxydants, de diluants, d'alcool ou d'autres produits chimiques volatiles pour nettoyer le caisson. Utilisez uniquement de l'eau douce.
• Utilisez uniquement les absorbeurs d'humidité destinés à ce produit (voir page 19).
• Utilisez uniquement la graisse pour joint torique COOLPIX destinée à ce produit (voir page 19). N'utilisez pas de la graisse pour joint torique NIKONOS.
• N'utilisez pas d'agents d'étanchéité ou de produits anti-buée.
• Ne manipulez pas le caisson après avoir appliqué de l'écran solaire. Ce dernier risque d'endommager les sections plastiques transparentes du caisson.
• Ne collez pas d'autocollants sur le caisson car l'adhésif pourrait provoquer sa détérioration.

Dans l'avion

Si possible, rangez le caisson dans votre bagage à main lorsque vous voyagez par avion. Si vous le rangez dans un bagage enregistré, laissez le caisson ouvert ou retirez le joint torique. Si vous le fermez hermétiquement, les changements de pression atmosphérique sont susceptibles d'endommager le caisson ou d'empêcher son ouverture.

Altitudes élevées

Lorsque vous passez d'une altitude élevée à une basse altitude, ouvrez le caisson périodiquement pour égaliser la pression. Si vous le fermez hermétiquement, les changements de pression atmosphérique sont susceptibles d'endommager le caisson ou d'empêcher son ouverture.

Table des matières

Pour votre sécurité .... i

Attention .... iii

Avertissements...... vi

Introduction 1

Contenu de la boîte 1

Descriptif du WP-CP3 2

Présentation générale.... 4

Étape 1 Vérifier l'étanchéité du caisson 6

Étape 2 Introduire l'appareil photo dans le caisson 8

1. Préparer l'appareil photo 8

2. Introduire l'appareil photo.... 9

3. Placer l'absorbeur d'humidité 10

4. Effectuer une dernière vérification.... 10

5. Fermer le caisson 11

Étape 3 Vérifier à nouveau l'étanchéité du caisson 12

Étape 4 Photographier 13

1. Mettre l'appareil sous tension.... 13

2. Régler les paramètres.... 13

3. Photographier 14

Étape 5 Nettoyer le caisson 15

Maintenance 17

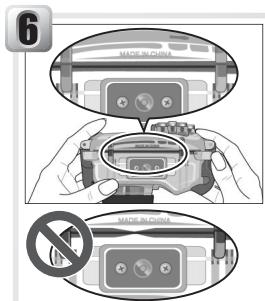

Entretien du joint torique.... 17

Rangement 19

Remarques techniques 19

Caractéristiques 19

Accessoires optionnels 19

Avertissements

• Les manuels fournis avec votre appareil photo ne peuvent être reproduits, transmis, transcrits, stockés sur un serveur ou traduits quelle que soit la langue, en tout ou en partie, et quels qu'en soient les moyens, sans accord écrit préalable de Nikon.

• Nikon se réserve le droit de modifier à tout moment et sans avis préalable les caractéristiques du matériel et du logiciel décrites dans ces manuels.

• Nikon ne peut être tenu responsable des dommages provenant de l'utilisation de ce produit.

• Nous avons apporté la plus grande attention dans la rédaction de ces manuels pour qu'ils soient précis et complets. Si, cependant, vous veniez à remarquer des erreurs ou des omissions, nous vous serions reconnaissants de les signaler à votre représentant Nikon (adresse fournie séparément).

Important : À utiliser uniquement avec les appareils photo compatibles

A utiliser uniquement avec les appareils photo qui mentionnent le WP-CP3 dans la section « Accessoires optionnels » de leur manuel. N'insérez pas d'autres objets dans le WP-CP3. Vous pouvez éventuellement trouver des informations supplémentaires concernant la compatibilité, sur les sites web répertoriés ci-dessous.

Important: Avant d'utiliser ce produit

Avant d'utiliser ce produit, assurez-vous que l'appareil photo fonctionne normalement et que le caisson est bien étanche (6–7, 12). Si vous ne vérifiez pas l'étanchéité du produit avant de l'utiliser, vous risquez d'endommager de manière définitive l'appareil photo, les accus/piles ou la carte mémoire. Nikon ne peut être tenu responsable des dommages ou des pertes de profits provenant de la perte d'étanchéité du produit ou de son dysfonctionnement.

N'utilisez que des accessoires de marque Nikon

Les appareils photo numériques Nikon COOLPIX ont été conçus selon les normes les plus strictes et comprennent des circuits électroniques complexes. Seuls les accessoires électroniques de marque Nikon (comprenant chargeurs d'accumulateur, accumulateurs et adaptateurs secteur) certifiés, par Nikon, compatibles avec cet appareil photo numérique Nikon, ont été construits et testés dans le but de fonctionner selon les normes de sécurité et de fonctionnement requises pour ces circuits électroniques.

Pour en savoir plus sur les accessoires de marque Nikon, renseignez-vous auprès d'un revendeur agréé Nikon.

Formation permanente

Dans le cadre de l'engagement de Nikon pour la "Formation permanente" envers ses produits, des informations techniques et éducatives, constamment mises à jour, sont disponibles sur les sites suivants:

• Aux Etats-Unis: http://www.nikonusa.com/
• En Europe et Afrique: http://www.europe-nikon.com/support
- En Asie, Océanie et, Moyen-Orient : http://www.nikon-asia.com/

Visitez régulièrement ces sites pour vous tenir informé des dernières informations produit, des petits trucs, des réponses aux forums de questions et des conseils d'ordre général sur la photographie numérique et la photographie argentique. Des informations supplémentaires sont aussi disponibles auprès de votre représentant Nikon. Pour obtenir les coordonnées de Nikon, consultez http://nikonimaging.com/

Introduction

Nous vous remercions d'avoir fait l'acquisition du boîtier étanche WP-CP3 destiné aux appareils photos numériques Nikon COOLPIX 5600 et 4600. Offrant une étanchéité jusqu'à une profondeur de 40 mètres, le WP-CP3 permet de prendre des photos en milieu aquatique ou par temps de brouillard et de pluie. Le présent manuel vous explique comment prendre des photos à l'aide de ce boîtier étanche. Nous vous conseillons de le conserver dans un lieu où d'autres personnes peuvent y avoir accès à tout moment et de veiller à le lire attentivement, sans oublier le manuel d'utilisation de l'appareil photo.

Pour mieux mettre en évidence les informations dont vous pouvez avoir besoin, nous avons utilisé dans ce manuel les symboles et conventions suivants :

Cette icône signale les mesures de précaution dont vous devez avoir connaissance avant toute utilisation pour ne pas risquer d'endommager l'appareil photo.

Cette icône signale des astuces, informations supplémentaires qui peuvent s'avérer utiles lors de l'utilisation de l'appareil photo.

Cette icône signale les notes à lire avant d'utiliser l'appareil photo.

Cette icône signale que de plus amples informations sont disponibles dans une autre partie de ce manuel.

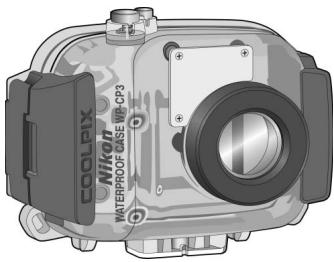

Contenu de la boîte

Sortez le caisson et les accessoires de la boîte et vérifiez qu'elle contient les éléments suivants :

COOLPIX Nikon WATERPROOF CASE WCP3

WP-CP3 (avec joint torique déjà en place; vérifiez que le joint torique n'est pas endommagé avant d'utiliser ce produit)

Graisse pour joint torique COOLPIX

Joint torique de rechange

Decant, Descent, Descent Descent Decant, Descent, Descent Descent Decant, Descent, Descent Descent Decant, Demont Decant, Demont Decant, Demont Decant, Demont Decant, Demont

Gel de silice (1 lot de 5 ; refermez après usage)

Garantie

Manuel de l'utilisateur (le présent document)

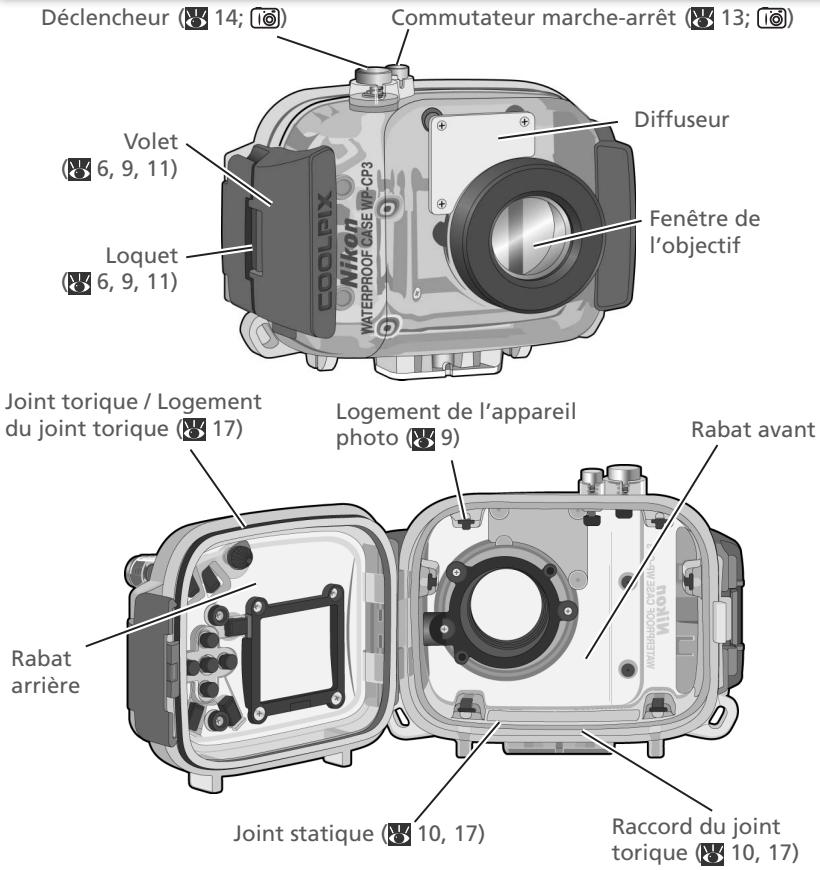

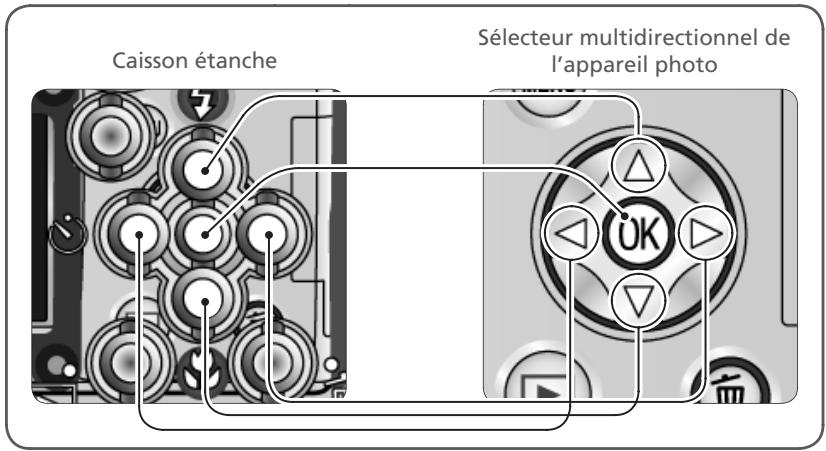

Descriptif du WP-CP3

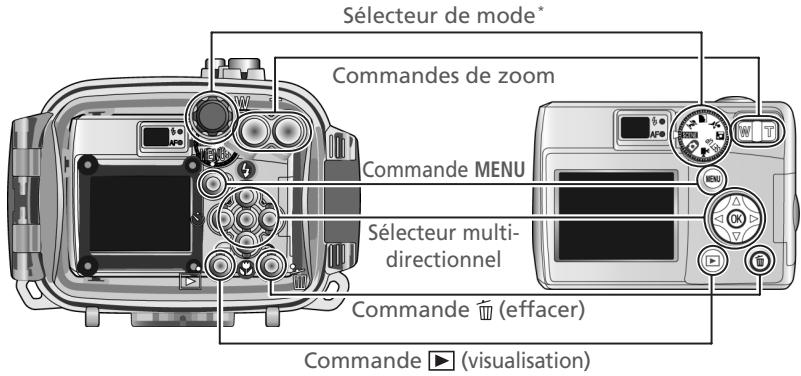

Commande (W/□) Zoom arrière (14; 16) Commande (T/R) Zoom avant (14; 16) Sélecteur de mode (13; 16) Commande MENU 13; 16) Fenêtre du moniteur Commande (effacer) 13; 16) Céillet pour dra- gonne (2) Filetage de fixation pour pied Poussoir de déver- rouillage du volet (9) Sélecteur multidirectionnel 13; 16)

Caisson étanche Sélecteur multidirectionnel de l'appareil photo

Permettent d'effectuer les mêmes actions que les commandes correspondantes de l'appareil photo. Consultez le Guide de la photographie numérique pour en savoir plus.

Utilisation du WP-CP3

Suivez les étapes ci-dessous lorsque vous utilisez le caisson étanche :

Étape 1 Vérifier l'étanchéité du caisson

6-7)

Pour éviter que l'eau n'endommage l'appareil photo, assurez-vous de vérifier l'étanchéité du caisson avant d'y introduire l'appareil photo.

Si l'eau rentre dans le caisson, vérifiez l'état du joint torique et vérifiez que le caisson est bien fermé hermétiquement (10).

Étape 2 Introduire l'appareil photo dans le caisson

8-11)

1. Introduire l'appa-reil photo

2. Préparer l'appareil photo

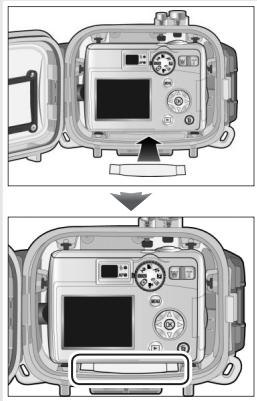

1. Placer l'absor- beur d'humidité

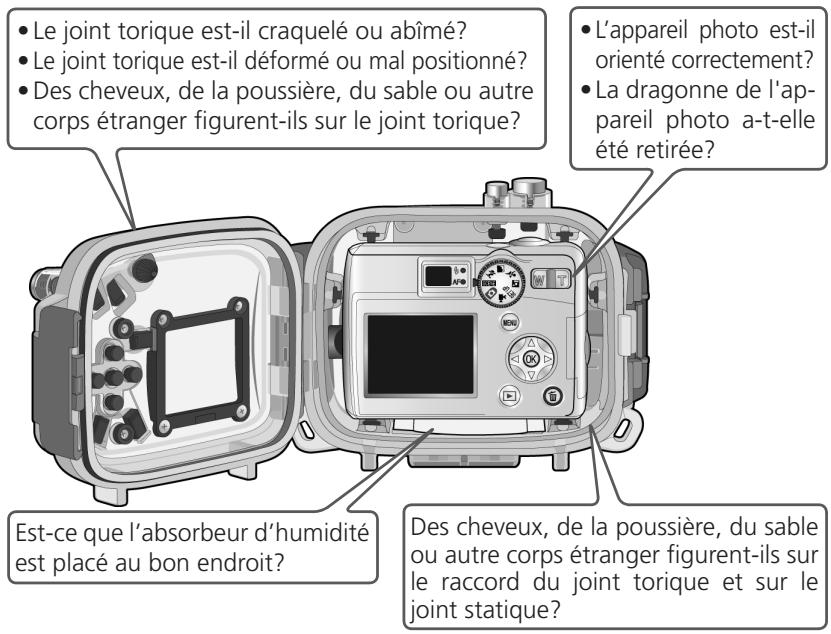

2. Effectuer une dernière vérification

Étape 3 Vérifier à nouveau l'étanchéité du caisson

(12)

Si l'eau rentre dans le caisson, vérifiez l'état du joint torique et vérifiez que le caisson est bien fermé hermétiquement (10). Si vous ne parvenez pas à déterminer la cause de la fuite, confiez le caisson à un centre de service agréé Nikon.

Étape 4 Photographier

(13–14)

1. Mettre l'appareil sous tension
2. Régler les paramètres
3. Photographier

Étape 5 Nettoyer le caisson

(15–16)

1. Nettoyer le caisson dans de l'eau douce
2. Essuyer méticuleusement
3. Sortir l'appareil photo
4. Faites tremper le boîtier dans de l'eau fraîche pendant 2 à 3 heures
5. Essuyer méticuleusement
6. Laisser sécher le caisson à l'ombre

Maintenance

(17–19)

• Entretien du joint torique
• Rangement

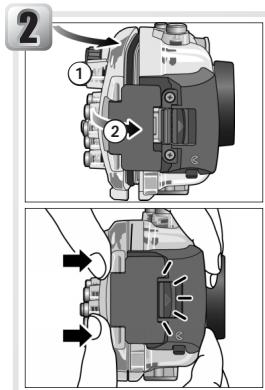

√ Important!

Avant de placer l'appareil photo dans le boîtier, assurez-vous que l'appareil photo fonctionne normalement et que le boîtier ne fuit pas. Vous risquez sinon d'endommager votre appareil photo de manière irréversible. Nous vous faisons remarquer que les fuites peuvent être causées par des fissures ou une détérioration du boîtier. Vérifiez donc que le boîtier n'est pas fissuré et qu'il n'est pas autrement endommagé avant de l'utiliser, et consultez un représentant de service agréé par Nikon au cas où vous constateriez des fissures et une détérioration quelconques.

Après avoir vérifié que le joint torique est correctement positionné, fermez doucement le caisson, en prenant garde de ne pas vous pincer la peau.

En vous assurant que les moitiés avant et arrière du caisson sont en contact mais qu'il n'est pas entièrement fermé (①), rabattez le volet sur sa moitié avant (②).

Appuyez sur le caisson jusqu'à ce que le loquet s'encliquette en position. Vérifiez que le caisson est fermé hermétiquement, que le joint torique est positionné correctement et qu'aucun corps étranger ne figure dans la jointure.

Plongez doucement le caisson dans l'eau et arrêtez-vous si l'eau rentre. Testez le caisson dans une zone peu profonde (1m ou moins), comme une baignoire ou un seau. Ne le plongez pas dans de l'eau chaude car la température pourrait dépasser la plage autorisée : 0–40°C.

Vérifier l'étanchéité

Maintenez le caisson dans l'eau et vérifiez qu'aucune bulle ne s'échappe. Après deux ou trois secondes, sortez le caisson de l'eau et vérifiez qu'il n'y a aucune gouttelette à l'intérieur.

Tester les commandes de prise de vue

Immergez le caisson et actionnez les commandes sous l'eau pendant deux ou trois minutes, en vérifiant qu'aucune bulle ne s'échappe ou que l'eau ne rentre pas dans le caisson.

Vérifier que l'eau n'est pas rentrée dans le caisson

Sortez le caisson de l'eau et vérifiez qu'il ne contient pas d'eau. Si c'est le cas, vérifiez l'état du joint torique ⚪ 10, 17–18). Si vous ne parvenez pas à déterminer la cause de la fuite, confiez le caisson à un centre de service agréé Nikon.

Après avoir vérifié l'étanchéité du caisson, essuyez-le méticuleusement avant d'y introduire l'appareil photo.

1. Préparer l'appareil photo

1

S2568 MB

Insérez les accus/ piles et la carte mémoire

Avant d'utiliser l'appareil photo, vérifiez le niveau de charge des accus/ piles et le nombre de vues restantes.

Accus/ piles

Assurez-vous que les accus/ piles ne sont pas endommagés, qu'ils appartiennent à la même paire et qu'ils ont le même niveau de charge. N'utilisez pas des accus/ piles endommagés et ne mélangez pas des accus/ piles neufs et anciens, des accus/ piles de marque différente ou possédant des niveaux de charge différents. Les accus/ piles risquent sinon de prendre feu ou d'être endommagés. Pour en savoir plus, consultez le Guide de la photographie numérique de l'appareil photo.

2

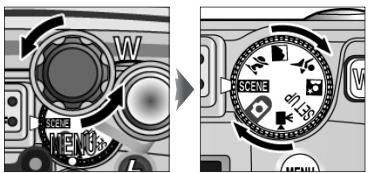

Sélectionnez le mode 🎩 (PDV SOUS-MARINE)

Pour optimiser les paramètres de photographie sous-marine, tournez le sélecteur de mode sur SCENE et sélectionnez le mode sous-marin 🌐 (PDV SOUS-MARINE). Référez-vous au manuel de l'appareil photo pour de plus amples explications.

SCENE PDV SOUS-MARINE MENU Quitter OK ? Aide

3

Retirer la dragonne de l'appareil photo

Pour empêcher que la dragonne de l'appareil photo ne se coince dans la jointure et provoque ainsi une fuite, assurez-vous de la retirer avant de placer l'appareil photo dans le caisson.

2. Introduire l'appareil photo

1

Mettre l'appareil photo hors tension

2

En appuyant sur le poussoir de déverrouillage du volet (①), faites glisser le loquet vers l'avant (②) puis soulevez le volet (③).

Ouverture du caisson

N'ouvrez pas le caisson dans des lieux où il serait exposé à des éclaboussures, des pulvérisations ou à du sable soulevé par le vent. Maintenez-le debout : ne positionnez pas le caisson ouvert en appui sur le joint torique ou son raccord.

Introduire l'appareil photo

Positionnez l'appareil photo dans le logement prévu à cet effet, l'objectif situé dans la fenêtre de l'objectif.

3. Placer l'absorbeur d'humidité

Pour éviter la formation de condensation à l'intérieur du caisson, placez le gel de silice entre le bas de l'appareil photo et le caisson. Faites glisser cet absorbeur d'humidité vers l'avant du caisson, où il ne pourra pas gêner sa fermeture. Le placer à un endroit non approprié peut affecter l'étanchéité du caisson.

Remplacement de l'absorbeur d'humidité

Un absorbeur d'humidité usagé n'est plus capable d'absorber l'humidité. Nous recommandons de le remplacer après chaque utilisation du caisson (19).

4. Effectuer une dernière vérification

• Le joint torique est-il craquelé ou abîmé? • Le joint torique est-il déformé ou mal positionné? • Des cheveux, de la poussière, du sable ou autre corps étranger figurent-ils sur le joint torique? • L'appareil photo est-il orienté correctement? • La dragonne de l'appareil photo a-t-elle été retirée? Est-ce que l'absorbeur d'humidité est placé au bon endroit? Des cheveux, de la poussière, du sable ou autre corps étranger figurent-ils sur le raccord du joint torique et sur le joint statique?

5. Fermer le caisson

1

Après avoir vérifié que le joint torique est correctement positionné, fermez doucement le caisson, en prenant garde de ne pas vous pincer la peau.

2

En vous assurant que les moitiés avant et arrière du caisson sont en contact mais qu'il n'est pas entièrement fermé (①), rabattez le volet sur sa moitié avant (②).

Appuyez sur le caisson jusqu'à ce que le loquet s'encliquette en position. Vérifiez que le caisson est fermé hermétiquement, que le joint torique est positionné correctement et qu'aucun corps étranger ne figure dans la jointure.

Important!

Avant d'utiliser ce produit, assurez-vous que l'appareil photo fonctionne normalement et que le caisson est bien étanche. Si vous ne vérifiez pas l'étanchéité du produit avant de l'utiliser, vous risquez d'endommager de manière définitive l'appareil photo.

Après avoir fermé hermétiquement le caisson, effectuez une dernière vérification de l'étanchéité.

Immergez le caisson dans l'eau et vérifiez son étanchéité comme décrit dans les Étapes 3–6 de « Vérifier l'étanchéité du caisson » (6). Vérifiez que l'absorbeur d'humidité est sec et que l'eau n'est pas rentrée dans le caisson. Si c'est le cas, sortez immédiatement le caisson de l'eau, essuyez l'appareil photo et le caisson méticuleusement et vérifiez que le joint torique est intact et que le caisson est bien fermé hermétiquement. Si vous ne parvenez pas à déterminer la cause de la fuite, confiez le caisson à un centre de service agréé Nikon.

1. Mettre l'appareil sous tension

Appuyez sur le commutateur marche-arrêt du caisson étanche. Le témoin de mise sous tension de l'appareil photo puis le moniteur s'allument.

Si vous utilisez l'appareil photo sous l'eau, assurez-vous que celui-ci soit positionné sur le mode

(PDV SOUS-MARINE).

2. Régler les paramètres

Les commandes du caisson correspondent aux commandes suivantes de l'appareil photo. Pour en savoir plus, consultez le Guide de la photographie numérique de l'appareil photo.

Sélecteur de mode* Commandes de zoom Commande MENU Sélecteur multi- directionnel Commande 📋 (effacer) Commande ▶ (visualisation)

* Le sens de rotation est inversé.

Préparer l'appareil photo

Tenez le caisson fermement des deux mains.

N'entravez pas la prise de vue

Faites attention de ne pas occulter la fenêtre de l'objectif et le diffuseur avec les doigts ou d'autres objets.

Zoom arrière Zoom avant

Cadrer la photo

Servez-vous des commandes de zoom du caisson pour cadrer le sujet sur le moniteur.

Utiliser le moniteur

Vous ne pouvez pas utiliser le viseur lorsque l'appareil photo est dans le caisson. Servez-vous du moniteur pour cadrer les photos.

3 W T

Mettre au point et déclencher

Appuyez à mi-course sur le déclencheur du caisson pour effectuer la mise au point. Appuyez à fond sur le déclencheur pour prendre la photo, en douceur. Vous pouvez visualiser les photos à l'aide de la commande ▶ du caisson.

Photographie sous-marine

Lorsque le soleil est perpendiculaire à la surface de l'eau, les conditions sont idéales pour la photographie sous-marine (à noter que les photos sous-marines risquent d'avoir une dominante bleue). Lors de votre expiration, respirez de manière à éviter que les bulles ne rentrent pas dans le champ photographique.

Il est possible d'effectuer des prises de vue à des portées aussi limitées que 4 cm lorsqu'on effectue un zoom arrière avec l'appareil et que l'icône dans le moniteur devient vert. A noter que le flash risque de ne pas éclairer l'intégralité du sujet lorsque l'appareil photo est en position grand-angle ; la portée du flash dépend également de la profondeur et de la clarté de l'eau. Le flash risque aussi d'illuminer des particules en suspension, provoquant l'apparition de taches lumineuses sur l'image. Faites un essai et regardez les résultats sur le moniteur.

Réactivation du moniteur

Si le moniteur s'est éteint afin d'économiser les accus/ piles, il est possible de le rallumer en appuyant sur le commutateur marche-arrêt ou en appuyant à mi-course sur le déclencheur. Par défaut, le moniteur s'éteint automatiquement si aucune opération n'est effectuée pendant une minute. La durée pendant laquelle le moniteur reste allumé peut être modifiée à l'aide de l'option Extinction auto située dans le menu de configuration de l'appareil photo.

1

Nettoyer le caisson dans de l'eau douce

Le caisson doit être nettoyé immédiatement après avoir été utilisé. Avant de l'ouvrir et de sortir l'appareil photo, rincez-le dans de l'eau douce.

2

Essuyer méticuleusement

Essuyez méticuleusement l'extérieur du caisson avec un chiffon doux et sec.

Essuyage du caisson

Prenez garde à retirer l'eau qui aurait pu s'accumuler dans le volet, les commandes ou l'œillet pour dragonne.

3

Sortir l'appareil photo

Sortez l'appareil photo et essuyez l'intérieur du caisson avec un chiffon doux et sec.

Retrait de l'appareil photo

N'ouvrez pas le caisson étanche dans des lieux où il serait exposé à des éclaboussures, des pulvérisations ou à du sable soulevé par le vent. Lorsque vous sortez l'appareil photo, faites attention de ne pas le laisser tomber et assurez-vous que des gouttelettes pouvant provenir de vos cheveux, de votre corps ou d'autres objets ne tombent pas sur le caisson ou l'appareil photo. Si l'appareil photo reçoit des gouttes d'eau, essuyez-le immédiatement.

Maintenez le caisson debout : ne le positionnez pas ouvert en appui sur le joint torique ou son raccord.

4

Laisser tremper le caisson dans de l'eau douce

Refermez hermétiquement le caisson et laissez-le tremper dans une bassine d'eau douce pendant deux ou trois heures. Actionnez chaque commande plusieurs fois pour enlever le sel. Si vous laissez le sel sécher sur les commandes, celles-ci risquent de ne plus fonctionner ou leurs composants métalliques risquent de rouiller, ayant pour conséquence d'affecter l'étanchéité du caisson.

5

Essuyer méticuleusement

Essuyez méticuleusement le caisson avec un chiffon doux et sec. N'utilisez pas un chiffon qui a été en contact avec le sel.

6

Laisser sécher le caisson à l'ombre

Laissez sécher le caisson à l'air libre à l'ombre, dans un endroit bien aéré.

√ Ne pas exposer au soleil et à la chaleur

N'utilisez pas de sèche-cheveux ou une autre source de chaleur et n'exposez pas le caisson aux rayons directs du soleil. La chaleur est susceptible de détériorer le joint torique, ayant pour conséquence d'affecter l'étanchéité.

Nettoyage de l'intérieur du caisson

Utilisez un pinceau soufflant ou un chiffon doux et sec pour nettoyer l'intérieur du caisson. N'utilisez pas de l'eau, des détergents ou tout autre produit chimique. L'eau risque d'endommager le revêtement situé à l'intérieur de la fenêtre de l'objectif.

Entretien du joint torique

Le WP-CP3 recourt à un joint torique pour former un joint d'étanchéité. Si le joint torique n'est pas manipulé correctement, le caisson risque de perdre son étanchéité. Vérifiez l'état du joint torique comme décrit ci-dessous avant chaque utilisation et assurez-vous qu'aucun corps étranger n'entre en contact avec le joint torique à chaque ouverture du caisson, même s'il reste ouvert brièvement.

Formez une boucle avec le joint torique en appuyant légèrement dessus avec les deux index. Saisissez la boucle et retirez le joint torique du caisson.

N'exercez pas de pression et n'utilisez pas d'objets tranchants

Le caisson étanche risque de fuire si le joint torique est étiré ou endommagé de force avec des objets tranchants ou pointus, comme des outils en métal ou des ongles.

Craque- lure

Retirez la graisse pour joint torique résiduelle et autre corps étranger avec un mouchoir en papier ou un chiffon doux et sec, en prenant soin de ne pas laisser des peluches ou des fils sur le joint torique. Pliez-le avec délicatesse pour vérifier qu'il ne présente pas de craquelures ou autre anomalie.

Inspector le logement du joint torique

Utilisez un pinceau soufflant ou un coton-tige pour retirer les corps étrangers éventuellement présents sur le joint statique et sur toutes les parties du caisson en contact avec le joint torique. Prenez soin d'enlever également les peluches laissées par le coton-tige.

Remplacement du joint torique

Le joint torique nécessite d'être remplacé périodiquement. Remplacez-le immédiatement s'il est abîmé, craquelé, déformé ou a perdu son élasticité. Les joints toriques doivent être remplacés au moins une fois par an. Utilisez uniquement la graisse pour joint torique COOLPIX destinée à ce produit ; vous pouvez acheter des joints toriques de rechange et de la graisse pour joint torique auprès d'un revendeur Nikon ou d'un agent agréé Nikon. N'utilisez pas de la graisse pour joint torique NIKONOS.

Graisser le joint torique

Si vous n'avez pas bien graissé le joint torique, il risque de se craqueler ou de s'écailler et par conséquent d'affecter l'étanchéité. Si le joint torique semble sec, mettez une goutte de graisse pour joint torique sur votre index et étalez-la sur le joint torique à l'aide du pouce et de l'index, en étirant le joint avec délicatesse. N'utilisez pas de chiffon ou de papier car ils risquent de laisser des peluches sur le joint torique. Veillez cependant à ne pas le graisser excessivement car des corps étrangers sont alors plus susceptibles d'y adhérer. Le caisson risque alors de n'être pas fermé hermétiquement.

Remplacer l'ancien joint torique par un nouveau

Assurez-vous d'abord qu'aucun corps étranger ne figure sur le joint torique ni dans son logement. Placez et étirez le joint torique de manière homogène, en veillant à ce qu'il ne déborde pas de son logement.

6 Made IN CHINA NO Switch

Vérifier que le caisson est fermé hermétiquement

Fermez le caisson et vérifiez qu'il est fermé hermétiquement. Si le joint torique ne forme pas une jointure parfaite, ouvrez le caisson et réajustez le joint torique pour garantir l'étanchéité.

Nettoyage

N'utilisez pas de détergents ou autres produits chimiques volatiles comme de l'alcool ou des diluants pour nettoyer le caisson. Vous risquez sinon de l'endommager ou d'abîmer le joint torique.

Rangement

Rangez le caisson dans un endroit frais et bien aéré et laissez-le ouvert pour empêcher la détérioration du joint torique. Pour que le joint torique conserve son élasticité, retirez-le du caisson, enlevez la graisse résiduelle et rangez-le dans un sac plastique propre lorsque vous n'avez pas l'intention d'utiliser le caisson pendant une période prolongée. Ne rangez pas le caisson dans un lieu où il serait exposé aux rayons directs du soleil ou à des changements brusques de température ou de forts taux d'humidité. Ne rangez pas le caisson ni le joint torique sous d'autres objets, à proximité d'un feu nu, d'objets inflammables ou avec de la naphtaline ou du camphre.

Remarques techniques

Caractéristiques

Appareils photos acceptés	COOLPIX 4600, COOLPIX 5600
Profondeur maximale	40 m
Température de fonctionnement de l'appareil photo	0–40 °C
Dimensions	130,5 × 92,5 × 72,5 mm (W × H × D)
Poids approximatif	355 g vide

Accessoires optionnels

Ensemble joint torique	Ensemble joint torique WP-OG1 (comporte un joint torique WP-O1 et de la graisse pour joint torique WP-G1)
Absorbeur d'humidité	Gel de silice WP-S1

Vérification du caisson

Nikon recommande de faire vérifier le caisson par un représentant agréé Nikon au moins une fois par an. Ce service est payant.

Aucune reproduction, totale ou partielle et quelle qu'en soit la forme (à l'exception de brèves citations dans des articles) ne pourra être faite sans l'autorisation écrite de NIKON CORPORATION.
