MODE D'EMPLOI AHD60010P ARTHUR MARTIN

Table de cuisson vitrocéramique à induction

Avertissements importants. 3 Que faire si 13
Description de l'appareil. 4 Protection de I'environnement 15
Utilisation de l'appareil 6 Instructions d'installation 16
Conseils de cuisson 10 Montage. 17
Nettoyage et entretien. 12 Service après-vente.. 23

C

Sous réserve de modifications

Les symboles suivants sont utilisés dans ce guide d'utilisateur :

Attention ! A dire impératifement ! Remarques importantes relatives à la sécurité des personnes et informations destinées à prévenir les dommages causés à l'appareil

Remarques générales et recommendations

Remarques relatives à la protection de l'environnement

Risque dû à l'alimentation électrique

Avertissements importants

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.

Utilisation reglementaire

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentalles, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assuérer une utilisation de l'appareil sans danger.
• Ne jamais laisser l'appareil sans surveillancependant le fonctionnement.
• Cet apparéil est uniquement destiné à l'usage domestique habituel et pour faire cuir et rôtir des alimentés.
  L'appareil ne peut en aucun cas servir de plan de travail ou de support.
• Ne pas procéder à des transformations ou à modifications de l'appareil.
• Ne pas placer de liquides susceptibles de brûler, de matériaux facilement inflammables ou d'objets susceptibles de fondre (par ex. du papier aluminium, des matières synthétiques ou de l'aluminium) sur ou à promité de l'appareil.

Sécurité enfants

• Eviter systématiquement que les enfants en bas âge s'approchent de l'appareil.
• Les enfants plus âgés ne doivent être autorisés à utiliser l'appareil qu'accompagnés et sous surveillance.
• Afin d'éviter une mise en marche involutaire par des enfants en bas âge ou des animaux domestiques, nous vous conseillons d'activer le verrouillage parental.

Consignes générales de sécurité

• Le montage et le branchement de l'applériel sont du ressort exclusif de spécialistes agrésés.
• Les apparêils encastrables ne peuvent être mis en fonctionnement qu'après avoir été montés dans des armoires et

des plans de travail homologues et adaptations.

• En cas de panne de l'appareil ou de dommages à la vitrocéramique (cassures, fêtres ou déchirures),mettre l'appareil hors et débranchez-le pour éviter un évientuel chocolélectrique.
• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agrésés.

Précautions d'utilisation.

• Retirer les étiquettes et les films protecteurs de la vitrocéramique.
• Attention aux risques de brûlures lors de l'utilisation de l'appareil.
• S'assurer que les cables d'appareils électriques n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants.
  La graisse et l'huile trop chaudes sont facilement inflammables. Attention! Danger d'incendie!
• Mettre les foyers hors fonctionnement après chaque utilisation.
• Il est recommandé aux utilisateurs portant un pace-maker de ne pas s'approcher des foyers à induction en fonctionnement à moins de 30 cm de distance.
  Danger de brûlures! Ne pas poser d'objets métalliques, tels que couteaux, fourchettes, cuillères et couvercles de casseroles sur la table de cuisson car ils sont conducteurs.

Précautions de nettoyage

• Mettre l'appareil hors fonctionnement et le laisser refroidir avant de le nettoyer.
  Pour des raisons de sécurité, il est interd it de nettoyer l'appareil avec un jet a vapeur ou un appeareil a haute pression.

Comment éviter d'endommager l'appareil

• Des objets peuvent endomager la vitrocérample en tombant.

• Les plats de cuisson peuvent endomager la vitrocéramique enheitant le bord.

• Les plats de cuisson en fonte ou pour-vus d'un fonds abîné peuvent érafler la vitrocéramique lorsqu'on les déplace.

• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumes sur la vitrocérample et doivent par conséquent être immédiatement enlevés.
• Ne pas placer de plats de cuisson vides sur les zones de cuisson et ne pas met

tre ces dernières en fonctionnement sans recipient.

• Eviter de faire chauffer à vide les casse-roles et les poëles. Cela peut endomma-ger l'ustensile de cuisson ou la vitrocéràmique.

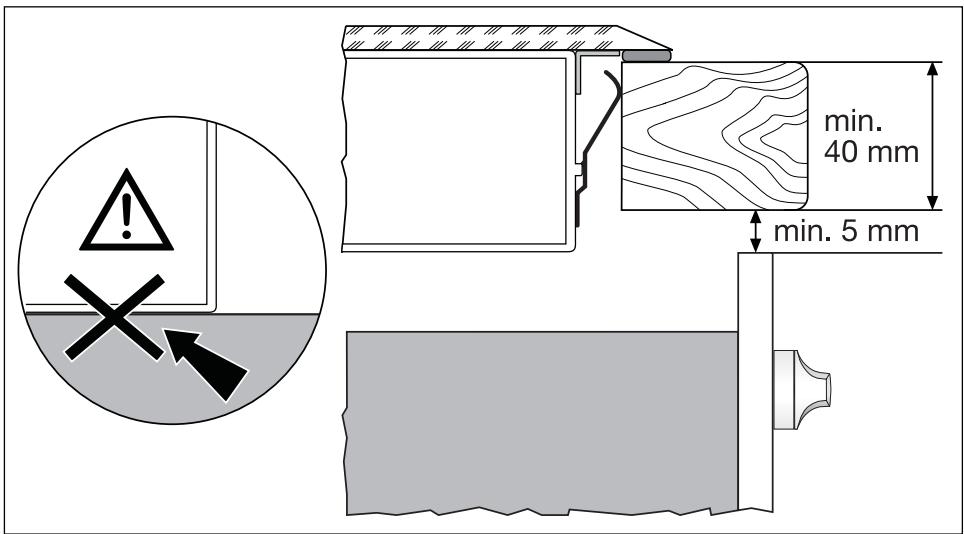

• Ne recouvre pas l'espace de 5cm permettant d'aérer l'espace entreestiné le plan de travail et la face avant du meuble.

Description de l'appareil

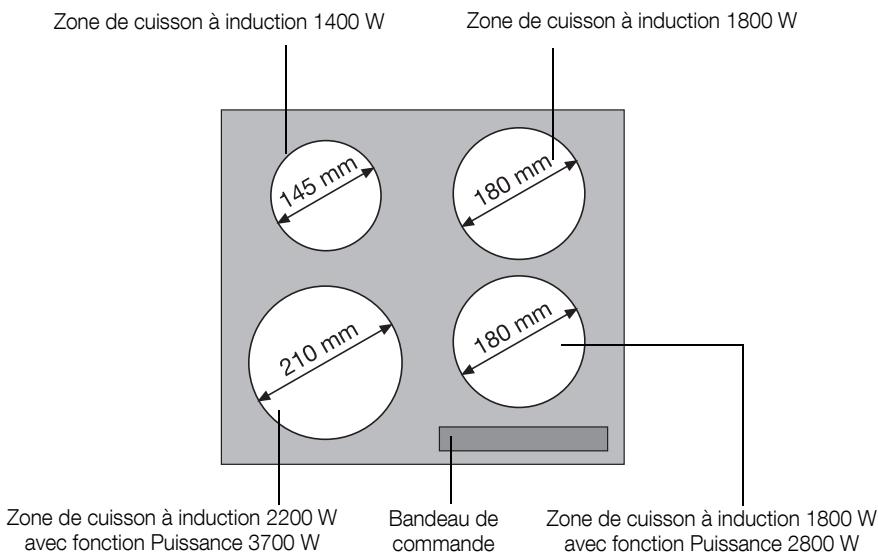

Equipement du plan de cuisson

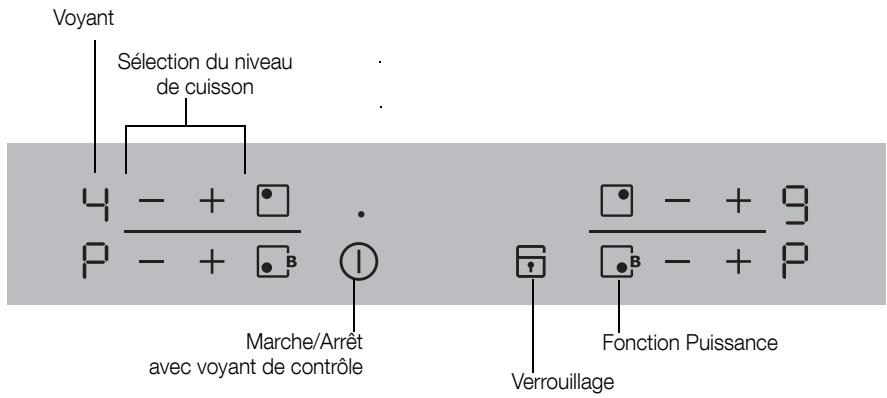

Bandeau de commande

Les touches sensitives Touch Control permettent de commander l'appareil. Une pression sur les touches sensitives permet d'activer les fonctions et le fonctionnement de ces dernières est confirmé par des voyants ou par des signaux sonores. Appuyez sur les touches sensitives par un mouvement de haut en bas, en évitant de recouvrir les autres touches.

	Touchesensitive	Fonction
1	Marche / Arrêt	Mettre l'appareil sous/hors tension
-	Diminuer les réglages	Diminuer le niveau de cuisson
+	Augmenter les réglages	Augmenter le niveau de cuisson
-	Verrouillage	Verrouillage/déverrouillage du bandeau de commande
-3	Puisance	Activation/désactivation de la fonction Puisance

Voyants

Voyant		Description
Ø		La zone de cuisson est désactivée
Ø - Ø	Niveau de cuisson	Le niveau de cuisson est sélectionné
E	Erreur	Apparition d'une anomalie de fonctionnement
F	Détection des plats de cuisson	Les plats de cuisson ne sont pas adaptés ou trop petits ou bien il n'y a pas de plat de cuisson sur la zone de cuisson.
H	Chaleur résiduelle	La zone de cuisson est encore chaude
L	Sécurité enfants	Verrouillage/la sécurité enfants est activée
P	Puisance	La fonction Puisance est activée
-	arrêt automatique	Arrêt activé

Indicateur de chaleur résiduelle

Avertissement! Danger de brûlures dû à la chaleur résiduelle! Les zones de cuisson mettent un peu de temps à se refroidir après avoir été désactivées. Surveillez levoyant indiquant la chaleur résiduelle H

La chaleur résiduelle peut être utilisé pour faire fondre un ingredien et pour conserver les plats au chaud.

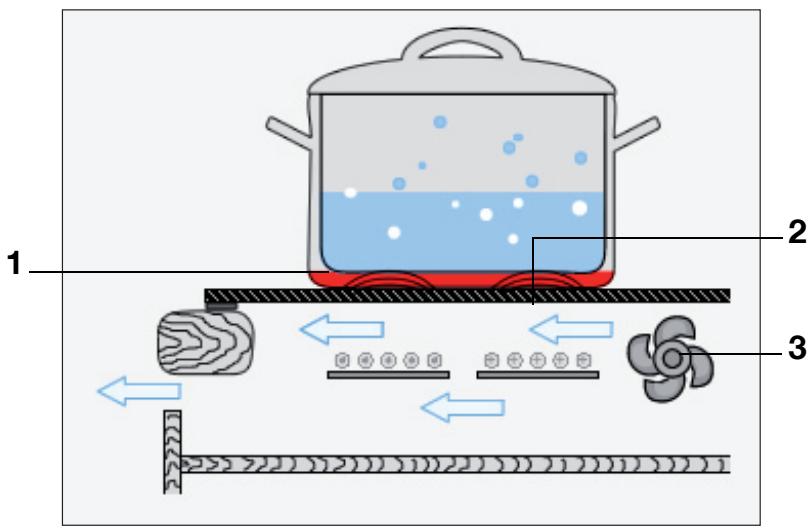

Les foyers à induction générent la chaleur nécessaire directement sur le fond des plats de cuisson. La chaleur résiduelle des plats de cuisson suffit pour chauffer la vitrocéramique.

Le ventilateur de refroidissement se met en fonctionnement et s'arrête automatique en fonction de la température du système électronique.

Utilisation de l'appareil

Utilisez des plats de cuisson adaptés aux zones de cuisson à induction.

Mettre l'appareil sous/hors tension

	Bandeau de commande	Affichage	Voyant de contrôle
Mise en fonctionnement	① effleurer pendant 1 seconde	Ø/Ø	s'allume
Mise à l'arrêt	① effleurer pendant 1 seconde	Ø/aucun	s'éteint

Après la mise sous tension, il est nécessaire d'activer un niveau de cuisson ou une fonction dans les 10 secondes environ qui suivent dans le cas contraire l'appareil se déconnecte automatiquement.

Selectionner le niveau de cuisson

	Bandeau de commande	Affichage
Augmenter	Appuyez sur+.	∫ jusqu'à 9/10
Réduire	Appuyez sur—.	∫ jusqu'à 0
Désactiver	Appuyez simultanément sur+ et−.	0

Verrouiller/déverrouiller le bandeau de commande

Il est possible à tout moment de verrouiller le bandeau de commande à l'exception de la touche sensitive „Marche/Arrêt“, ce qui permet d'éviter de modifier une seLECTION, par ex. en le nettoyant avec un chiffon.

	Bandeau de commande	Affichage
Activation	Appuyez sur ⋅	L (pendant 5 secondes)
Désactivation	Appuyez sur ⋅	le niveau de cuisson précédent

La déactivation de l'appareil déclenché automatiquement le verrouillage.

Utilisation de la sécurité enfants

La sécurité enfants évite toute activation non souhaïée de l'appareil.

Activé la sécurité enfants

Etape	Bandeau de commande	Voyant/Signal
1.	① Mettre l'appareil sous tension (sans actu-ver de niveau de cuisson)	②
2.	Appuyez sur ♀ jusqu'à ce que le signal re-tentisse	Signal sonore
3.	Appuyez sur +.	L
L'appareil se déconnecte. La sécurité enfants est activée.

Brider la sécurité enfants

Cette touche permet de désactiver la sécurité enfants le temps d'une cuisson seulement, elle reste active ensuite.

Etape	Bandeau de commande	Voyant/Signal
1.	① Mettre l'appareil sous tension	L
2.	Appuyez simultanément sur + et -	/ signal sonore
Peut être utilisé normalement jusqu'à la prochaine mise hors tension de l'appareil.

Déactiver la sécurité enfants

Etape	Bandeau de commande	Voyant/Signal
1.	① Mettre l'appareil sous tension	L
2.	Appuyez sur ♀ jusqu'à ce que le signal re- tentisse	Signal sonore
3.	Appuyez sur — .
L'appareil se déconnecte. La sécurité enfants est désactivée.

Activé/désactiver la fonction Puissance

La fonction Puissance confère davantage de puissance aux zones de cuisson par induction, par exemple pour porter rapidement à ébullition une grande quantité d'eau.

La fonction Puissance est activée pendant une durée maximum de 10 minutes. Ensuite, les zones de cuisson par induction repassent automatiquement au niveau de cuisson réglé 9.

	Bandeau de commande	Affichage
Activer	Appuyez sur ⒸB	P
Désactiver	Appuyez sur ⒸB	G
	Appuyez sur —	G

A la fin de la fonction Puissance, les zones de cuisson permutent de nouveau sur le niveau de cuisson précédemment sélectionné.

Gestion de la puissance

Les zones de cuisson de la plaque de cuisson disposent d'un niveau de puissance maximum.

La puissance maximale est atteinte lorsqueliveau de puissance 9 est activé pour toutes les zones de cuisson

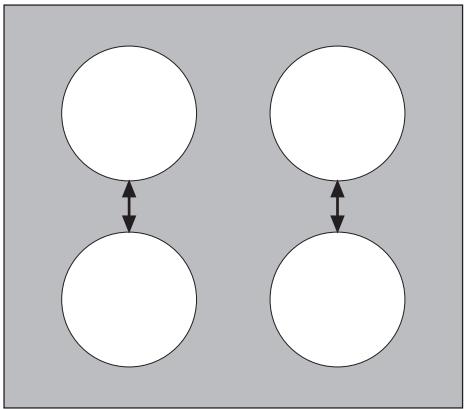

Deux zones de cuisson forment une paire, (voir graphique), c'est-à-dire que le dispositif de gestion de puissance répartit la puissance maximale disponible entre ces deux zones de cuisson.

Lorsque la fonction de puissance est activée pour une zone de cuisson, ce dispositif de gestion lui fournit un supplément de puissance au détriment de l'autre zone de cuisson de la paire.

Exemple: le niveau de puissance 9 est sélectionné pour une zone de cuisson. La fonction Puissance est activée pour la zone de cuisson correspondante. La fonction Puissance est executée. 9 Cependant, la puissance maximale est dépassée tant pour la zone de cuisson pour laquelle le niveau de puissance 9 a été sélectionné que pour l'autre zone de cuisson de la paire pour laquelle la fonction Puissance a été activée. Dans ce cas, le dispositif de gestion de la puissance réduit la puissance de la première zone de cuisson activée, en le faisant passer de 5 à 5, par exemple. 9 L'indicateur affiche 5, ce qui correspond au niveau de puissance maximum possible en ce moment. (L'indicateur 9 passera de 5 à 3 ou de 9 à 6 ou à une autre valeur en fonction du type d'appareil et de la dimension de la zone de cuisson.)

Arrêt automatique

Table de cuisson

• Si, après activation de la table de cuisson, une zone de cuisson ou un niveau de cuisson n'est pas sélectionné dans les 10 secondes environ qui suivent, la table de cuisson se désactive automatiquement.
  Lorsque toutes les zones de cuisson sont déactivées, la table de cuisson se déactive automatiquement au bout de 10 secondes environ.

Zones de cuisson à induction

• Si vous utilisez de la vaiselle non adap- tée, F s'allume sur l'indicateur et le voyant des foyers de cuisson s'eteint au bout de 2 minutes.
  Si, après quelques instants, l'une des zones de cuisson n'est pas désactivée ou si le niveau de cuisson n'est pas modifié, la zone de cuisson en question se désactive automatiquement. s'affiche. Avant de réutiliser la zone de cuisson, il faut la remettre sur 0 .

Niveau de cuisson	Désactivation après
1 - 2	6 heures
3 - 4	5 heures
5	4 heures
6 - 9	1 heures 30

Plats pour cuisson sur zones de cuisson à induction

Matériaux des ustensiles de cuisson

Matériaux des ustensiles de cuisson	pouvant convenir
fonte	+
acier, acier émaillé	+
acier inoxydable	+*
Fond de casserole multicouches	+*
aluminium, cuivre, laiton	-
verre, céramique, porcelain	-

Les ustensiles de cuisine pour zones de cuisson à induction portent un marquage spécial apposé par leur fabricant.

Test d'aptitude

Les ustensiles de cuisine convennent pour l'induction si ...

... une petite quantité d'eau déposée sur un foyer à induction devient chaude en un court laps de temps après avoir sélectionné le niveau de cuisson 9.
... un aimant adhé au fond de l'ustensile de cuisson.

Fond de l'ustensile de cuisine

Le fond de l'ustensile de cuisine doit être aussi écais et plan que possible.

Taille des cassetoles

Jusqu'à une limite déterminée, les zones de cuisson par induction s'adaptent automatiquement à la taille du fond de l'ustensile de cuisine. Cependant, selon la taille de la zone de cuisson, il faut que la partie magnétique sur le fond de cet ustensile dispose d'un diamètre minimal.

Diamètre de la zone de cuisson [mm]	Diamètre minimal du fond du réseau [mm]
210	180
180	145
145	120

Placez votre plat de cuisson bien au centre de la zone de cuisson.

Conseils d'économie d'énergie

Placez votre plat de cuisson sur la zone de cuisson avant d'activer cette dernière.

Dans la mesure du possible, couvrez toujours votre plat de cuisson avec un couvercle.

Examples d'utilisation pour la cuisson

Les valeurs indiquées dans le tableau suivant sont indicatev.

Niveau de cuisson	Type de cuisson	adapté à	Durée	Remarques/conseils
0		en position
1	Conserver au chaud :	Conserver des plats cuits au chaud	si nécessaire	les recouvrir
1-2	Faire fon-dre	de la sauce hollandaise, faire fondre du beurre, du choco-lat, de la gelatine	5-25 min	Remuez de temps en temps
	Conserver	une omelette norvégienne, royale	10-40 min	Couvrez-la avec un couver-cle
2-3	Faire gon-fler	Faire gonfler du riz ou des plats à base de rizFaire réchauffer des plats cuisi-nés	25-50 min	Versez au moins le double de quantité d'eau que de riz, re-muez le riz au lait de temps en temps.
3-4	Cuire à l'étuvéeCuire à la vapeur	Cuire des légumes ou du poisson à la vapeurCuire de la viande à l'étouffée	20-45 min	Pour les légumes, utilisez juste un peu d'eau (quelques cuillères à soupe)
4-5	Cuire à l'eau	Faire cuire des pommes de terre à l'étuvée	20-60 min	Utilisez juste un peu d'eau, par ex. max. ¼ l'd'eau pour 750 g de pommes de terre
		Faire cuire des quantités assez importantes d'aliments, ragoûts et soupes	60-150 min	Jusqu'à 3 l'd'eau plus les ingréduents
6-7	Faire cuire à feu doux	des escalopes, des cordons bleus, des steaks de viande hâ-chée, des saucisses, du foie, des roux, des oeufs, des gâteaux aux oeufs, faire frire des beignets.	cuisson continue	Retournez de temps en temps
7-8	Faire cuire à tempé-rature éle-vée	des beignets de pommes de terre, des rognons, des steaks, des galettes	5-15 minpoèle pro	Retournez de temps en temps
9	Porter à ébullitionFaire revenir Faire frîre	Porter des quantités importantes d'eau à ébullition, faire revenir de la vande(goulasch, bœuf brais), faire frire des pommes frites

La fonction Puissance peut également permettre de porter à ébullition des quantités importantes de liquide.

Attention! Risque de brûlure dû à la chaleur résiduelle.

Attention! Les produits de nettoyage agressifs ou abrasifs endommagent l'appareil. Nettoyez l'appareil avec de I'eau et de la lessive.

Attention! Les restes de produits de nettoyage endommagent l'appareil. Nettoyez les restes avec de I'eau et un produit de nettoyage.

Nettoyez l'appareil après chaque utilisation

1. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
2. Séchez l'appareil avec un chiffon propre.

Enlever les salissures

1. Placez le gratoir de nettoyage obliquement par rapport à la surface de la vitrocéramique.
2. Enlevez les salissures en faisant glisser la lame.
3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
4. Séchez l'appareil avec un chiffon propre.

	enlevez
Type de salissure	immédia-tement	lorsque l'appareil a refroidi	avec
Sucre, mets contenant du sucre	oui	---	Grattoir de nettoyage*
Matériaux en plastique, feuilles en alu-minium	oui	---
Bords calcaires et d'eau	---	oui	Produit de nettoyage de vitrocéramique ou d'acid inoxydable*
Burette àGRAisse	---	oui
Colorations métalliques liésantes	---	oui

• gratoir de nettoyage, produit de nettoyage de vitrocéramique ou d'acier inoxydable sont disponibles dans les magasins spécialisés.

Nettoyez les salissures tenaces à l'aide d'un produit de nettoyage pour vitrocéramique ou acier inoxydable.

Meme s'il n'est plus possible de faire disparaitre les égratignures ou les taches sombres sur la vitrocéramique, cela n'a aucune influence sur le fonctionnement de l'appareil.

Symptôme	Cause possible	Solution
Les plaques de cuisson ne se met- tent pas en marche et ne fonction- nent pas	Plus de 10 secondes se sont écoulées depuis la mise en mar- che de l'appareil	Mettez l'appareil à nouveau en marche.
	Le verrouillage est activé L	Désactivez le verrouillage (cf. cha- pitre “ verrouillage/déverrouillage du champ d'utilisation”)
	Le verrouillage parental est activé L	Désactivez le verrouillage parental (cf. chapitre “ verrouillage parent- tal”)
	Plusieurs zones de capteurs ont été touchées en même temps	Veuillez ne toucher qu'une zone de capteur
	Le système d'arrêt automatique s'est enclenché	Veuillez eventuellement retarder des objets se trouvant sur le champ d'utilisation (casseroles, maniques etc.). Mettez l'appareil à nouveau en marche
	Bandeau de commande sale	Les touches à effleurement doit être sèches et exemples de tracesGRAisse.
Les zones de cuisson réduisent el- les-mêmes le niveau de cuisson de D	Les capteurs ont été partiellement couverts d'un chiffon humide ou de liquide	Retirez le chiffon ou essuyez le li- quide.Réglez à nouveau le niveau de cuisson souhaïté.
L'indicateur de chaleur résiduelle ne s'affiche pas	La zone de cuisson fonctionne seulement depuis peu et n'est par conséquent pas encore chaude	Si la zone de cuisson est chaude, contactez le service après-vente.
Un signal retentit, l'appareil s'éteint.	Un ou plusieurs capteur(s) ont été couverts pendant plus de 10 se- condes	Dégagez les capteurs
Un signal sonore retentit lorsque l'appareil est à l'arrêt	Le bandeau de commande est partiellement ou complètement re- couvert par des objets.	Retirez les objets.
L'appareil se met à l'arrêt, le signal sonore retentit de nouveau.	Le bandeau de commande a été couvert pendant trop longtemps.	Après 50 secondes environ, l'ap- pareil redevient totalement opéra- tionnel.
Les touches sensitives ne fon- tionnent pas	Une touche sensitive a été briève- ment couverte	Après 10 secondes environ, les touches sensitives s'activeront de nouveau automatiquement.
L'affichage alterne entre deux ni- veaux de cuisson	La commande de la fonction Puis- sance réduit la puissance de cette zone de cuisson	Voir chapitre „Activer/désactiver la fonction Puissance“
F s'allume	Vaissselle de cuisson non adaptée	Utiliser de la vaissselle adaptée
	Ne pas placer de vaissselle de cuisson sur le foyer de cuisson	Placer la vaissselle de cuisson
	Le diamètre du fond du plat de cuisson est trop petit pour le foyer	Utiliser un foyer de cuisson plus petit
		Utiliser de la vaissselle adaptée
- s'allume	L'arrêt automatique s'est déclenché.	Éteindre la zone de cuisson. Re-mettre la zone de cuisson en mar-che.
Affichage de E et d'un chiffre	Erreur du système électrique	Débranchez l'appareil pendant quelques minutes (enlevez le fusi-ble de l'installation domestique). Si E s'affiche de nouveau après avoir rebranché l'appareil, contactez le service après-vente

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-venture de votre magasin vendeur.

Avertissement! L'installation, le branchement et les réparations doivent être effectuees uniquement par des professionnels qualifiés. Des réparations non effectuees dans les règles peuvent s'avérer très dangereuses pour l'utilisateur.

Bruits lors du fonctionnement

Selon le matériel et l'asinage du fond de l'appareil de cuisson les bruits suivants peuvent être perçus lorsque les zones de cuisson par induction sont en marche :

• Crépiment (1)

lorsque la batterie de cuisson est composée de plusieurs matériaux (usinage en sandwich)

• Sifflement (1)

lorsqu'une ou plusieurs zones de cuisson sont utilisées à haute puissance et que la batterie de cuisson est composée de plusieurs matériaux (usinage en sandwich)

Bourdonnement (2)

peut être perçu lorsqu'on utilise un niveau de puissance élevé

• Cliqueitis (2)

Iors de commutations électroniques

En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.

• Souffle, ronronnement (3)

L'appareil est équipé d'un ventilateur pour refroidir le système électronique. Lorsque le ventilateur est en marche, un souffle ou un renonnement peut être perçu. Ce bruit peut varier selon la puissance en jeu et durer encore un certain temps après que l'appareil a été étant.

Les bruits décrits ci-dessus sont normaux et n'indiquent pas un defaulted quel-conque.

Protection de l'environnement

Elimination du matériel d'emballage

Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE< , >PS< , etc. Déposez les matériaux d'emballage en fonction de leur signe distinctif dans les containerurs prévus à cet effet (renseignez-vous auprès des services de votre commune).

Appareils usages

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique et electronique).En procedant à la mise au rebut de l'appareil dans les regles de I'art, nous preservons l'environnement et notre sécurité, s'assurant ainsi que le dechets seronttraités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendercosult avec les services de voire commune ou le magasin ou vous aveezeffectué I'achat.

Conseils de sécurité

Attention! A dire impératifement!

L'utilisateur est tenu de respecter la législation, la réglementation, les directives et les normes en vigueur dans le pays de destination de l'appareil (dispositions réglementaires en matière de sécurité, de recyclage, etc.)

Le montage doit être exclusivement effectué par un spécialiste.

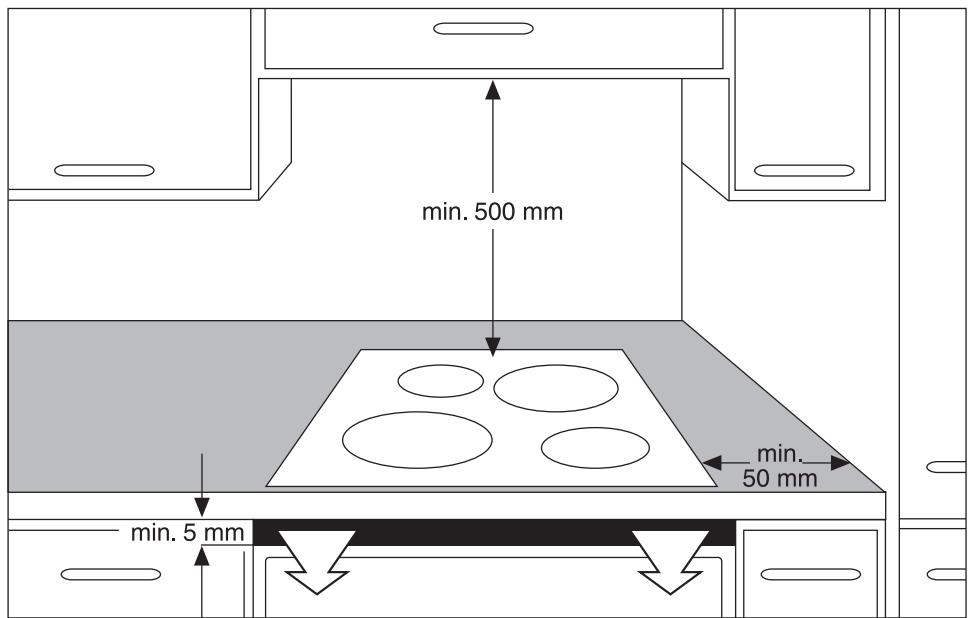

La distance minimum requise par rapport aux autres apparèils et aux meubles adjacents doit être respectée.

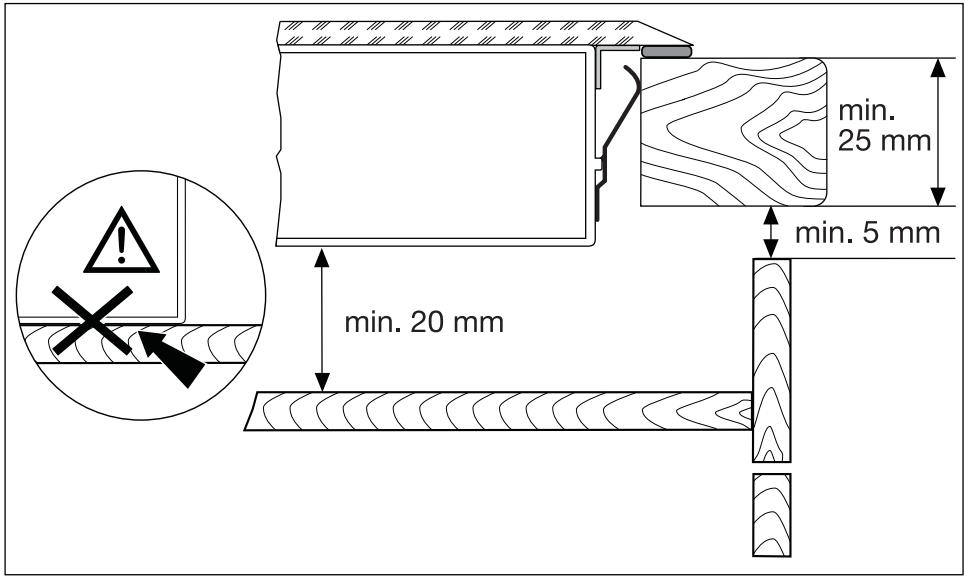

La protection contre les contacts doit etre garantie par I'installation ; par exemple, des tiroirs peuvent etre montes uniquement avec un fond de protection directement sous I'appareil.

Il faut protégier l'appareil contre l'humidité avec du mastic pour joints au niveau des découpes sur le plan de travail.

Le joint comble les fentes entre le plan de travail et l'appareil.

Montez sur la partie inférieure de l'appareil un élément de protection contre la vapeur et l'humidité susceptibles d'être dégagées par ex. par un lave-vaisselle ou un four.

Eviter de monter l'appareil à proximé d'une porte ou sous une fenêtre. Autrement, l'ouverture d'une porte ou d'un battant de fenêtre peuvent arracher le plat de cuisson posé sur la plaque de cuisson.

Risque de blessure par courant électric.

La borne de raccordement au réseau est sous tension.
- Mettre la borne de raccordement au réseau hors tension.
- Respecter le schéma de raccordement.
- Respecter les consignes de sécurité du domaine électriqueique.
Assurer une protection contre les contacts électriques par une installation conforme.
- Le raccordement électrique doit exclusivement être effectué par un électricei qualifié.

Dommages matériels par courant électric.

• Des connecteurs à fiche mal fixés ou non conformes peuvent provoquer une surchauffe de la borne.
  Fixer les raccords boulonnés de manière ajustable.
• Proceder à la décharge de traction des cables.
  Pour les raccordements 1 ou 2 phases, utilisez respectivement un cable approprié de type H05BB-F T de max. 90^ (ou de plus grande capacité).
• En cas d'endommagement du cable de raccordement de l'appareil, remplacez impératifement ce dernier par un cable spécifique (de type H05BB-F Tmax. 90^ ou de plus grande capacité). Ce type de cable est disponible auprès du service après-vente.

Au niveau de l'installation électrique, prévoir un dispositif qui permette de couper cet ap-pareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm.

Des dispositifs de protection appropriés sont par exemple les disjoncteurs, les fusibles (les fusibles vissés doivent être retirés de leur socle), les disjoncteurs différentiels et les contacteurs.

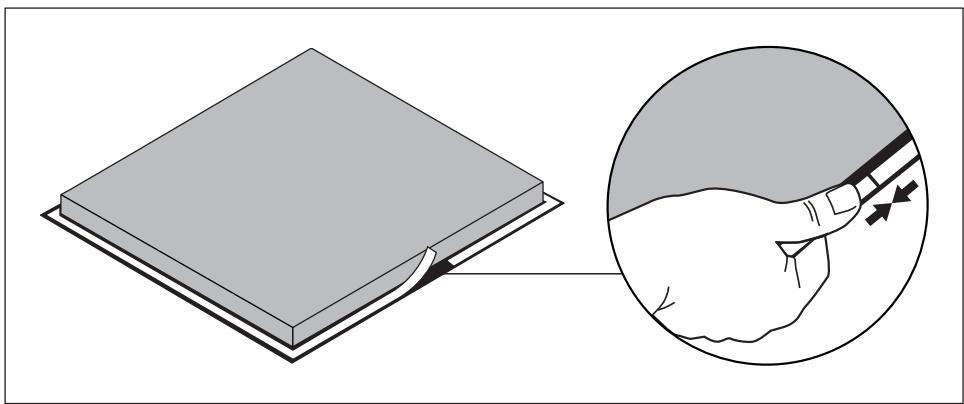

Application du joint

• Nettoyez le plan de travail dans la zone de coupe.
  Coller immédiatement le joint d'étanchéité autocollant d'un côté livre sur la partie inférieure du plan de travail, le long du bord extérieur de la vitrocéramique. Ne pas l'étirer. Le point de jonction doit se trouver au milieu d'un côté.

Après avoir mesuré la longueur (laissez quelques mm), poussez fermement les deux extrémités l'une contre l'autre.

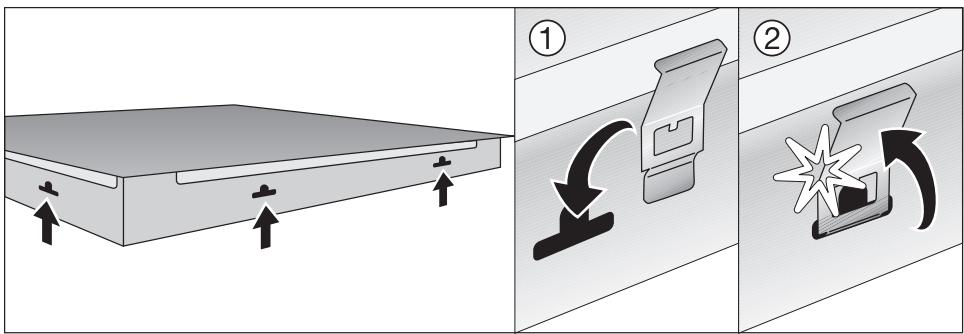

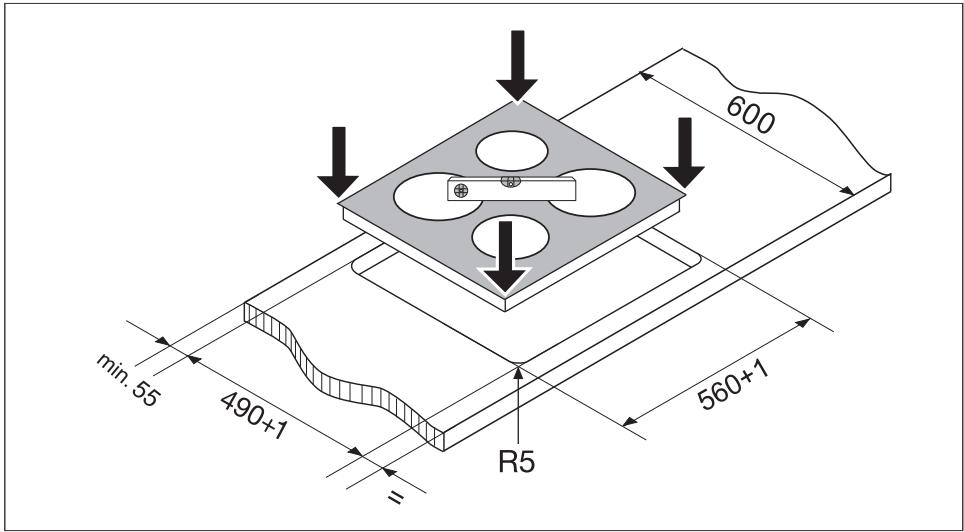

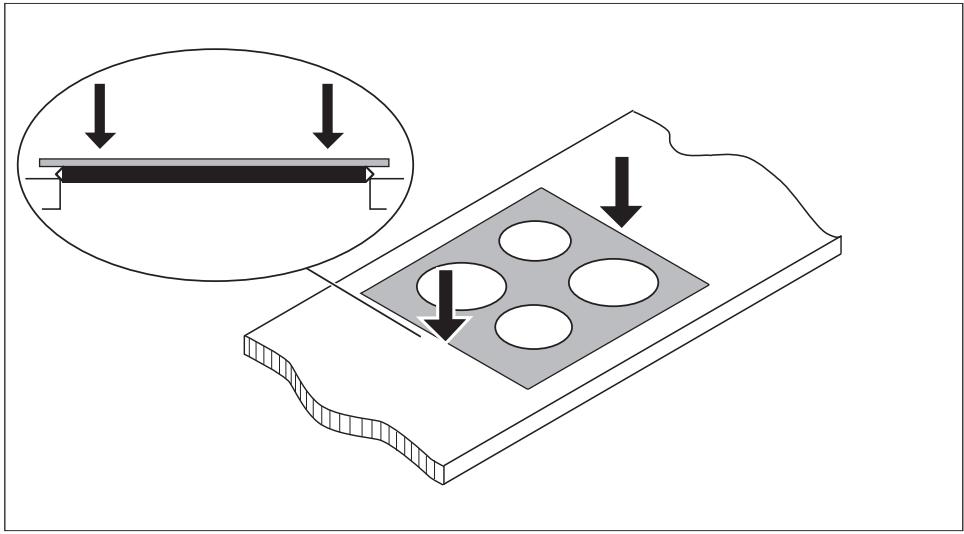

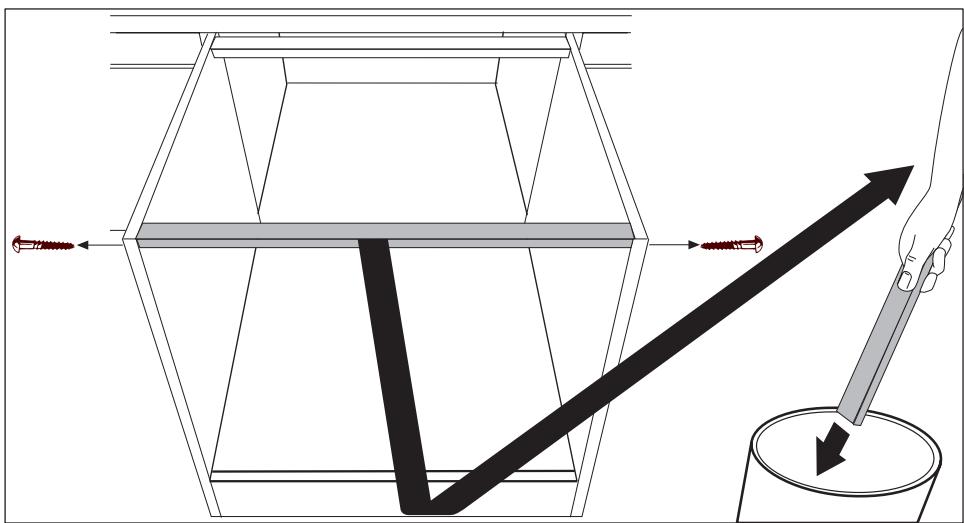

Montage

Plaque signalétique

En cas d'anomalie de fonctionnement vérifie d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre "Que faire, si...").

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter vous vendeur ou à défaut le Centre Contact Consommateurs qui vous communiquera l'adresse service après-vente.

Pour un dépannage dans les plus brefs dé- lais, nous vous demandons de nous fournir les informations suivantes :

Vitrocérample avec une combinaison de lettres et de trois chiffres
Désignation du modele
- Numéro du produit (PNC)
- Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque signaletique)
Type de dysfonctionnement
Eventuèlement le message d'erreur affi-ché par l'appareil

Pour pouvoir acceder rapidement aux numéros d'identification de l'appareil, nous vous recommendons de les consigner à cet endroit.

Désignation du modele

PNC:

S-No:

www.electrolux.com

www.electrolux-arthurmartin.fr
