| Type de produit | Plaque de cuisson vitrocéramique encastrable |
| Marque | ARTHUR MARTIN |
| Modèle | AHO 700 X |
| Nombre de foyers | 2 |
| Foyer arrière | Ø 180 mm, 1700 W |
| Foyer avant | Ø 145 mm, 1200 W |
| Puissance totale | 2,9 kW |
| Tension d'alimentation | 230 V ~ 50 Hz |
| Dimensions de l'encastrement (L × P) | 270 × 490 mm |
| Type de commande | Manettes rotatives |
| Témoin de chaleur résiduelle | Oui |
| Matériau de la surface | Vitrocéramique |
| Nettoyage recommandé | Produit spécifique pour vitrocéramique et racloir |
| Classe d'isolation thermique | X |
| Protection | Mise à la terre obligatoire |
| Garantie contractuelle | 1 an |
FOIRE AUX QUESTIONS - AHO 700 X ARTHUR MARTIN
Questions des utilisateurs sur AHO 700 X ARTHUR MARTIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice AHO 700 X - ARTHUR MARTIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AHO 700 X de la marque ARTHUR MARTIN.
MODE D'EMPLOI AHO 700 X ARTHUR MARTIN
Nous vous remercions de la confiance que vous avez témoignée en choisissant:
ARTHUR MARTIN Electrolux
Nous savons que vous attendez de cet apparéil qu'il vous apportepleinement satisfaction en termes d'efficacité, fiabilité, facilitéd'utilisation.
C'est en fonction de ces exigences qu'il a eteconu avec le plus grand soin, la plus grande attention.
Son utilisation est très simple. Cependant, nous vous recommendons de dire attentivement cette notice. Bien connaître votre nouvel apparéil c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.
Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous besoin pour d'autres apparèils de notre marque.
A bientôt et encore merci.
A l'attention de l'utilisateur
Page
Avertissements et consels importants
5
Description de l'appareil
7
Conseils d'utilisation
8
Utilisation
9
Entretien 10
0
Conditions de garantie 11
1
Service après vente 11
A l'attention de l'instantiateur
Page
12
Installation 13
Emplacement 13
Branchement électrique 13
Remplacement du cable d'alimentation 13
Encastrement 14
Comment dire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
Descriptions d'opérations
Conseils et recommandations
Information sur l'environnement
Il est très important que cette notice soit gardée avec l'appareil pour toute future consultation. Si cet apparéil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l' apparéil, de façon à que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.
Utilisation
- Voiture apparéil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Cet apparéil a été concu pour être utilisé par des femmes. Il faut donc faire attention aux enfants qui poursuient s'en approcher en jouant, ils risquent de se brûler.
- Eloignez les jeunes enfants de la table de cuisson pendant son fonctionnement, vous évitez ainsi qu'ils se brûlent en touchant la surface ou en renversant un réseau de cuisson.
- L'appareil, les plaques et les casseroles restent chauds pendant un long moment après avoir eté éteints, par consequènt on risque de se brûler. Surveillance les enfants pendant toute l'utilisation ou jusqu'à ce que l'appareil ne soit complètement refroidi, en veillant à ce qu'ils ne touchent pas les surfaces ou qu'ils ne restent pas trop préc de l'appareil.
- Le témoin de chaleur résiduelle s'allume pour signaler que le foyers fonctionnent. Tenez éloignés les jeunes enfants de l'appareil jusqu'à l'extinction de ce témoin et même après extinction du témoin (les foyers sont encore chauds).
Assurez-vous que, pendant que vous travailliez pres de l'appareil,aucun fil électrique d'autres apparéils ne touche la table de cuisson chaude.
Assurez-vous que les manettes se trouvent sur la position "0" quand l'appareil n'est pas en marche. - La table en vitrocéramique ne doit pas être utilisée comme plan de travail ou d'appui.
- Si vous utilisez un apparéil électrique à proximité de votre table de cuisson, veillez à ce que le cable d'alimentation ne soit pas en contact avec la surface chaude de la table.
- Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
- En cas de surchauffe, l'huile et la graisse peuvent s'enflammer. Surveillez donc attentivement la cuisson lors de fritures avec ces deux produits.
Ces averissement ont eté rédigés pour vous sécurité et celle d'autrui.
- Tenez éloigné de votre plan de cuisson tout ce qui est susceptible de fondre et d'endommager irrémédiablement le verre: matières plastiques, feuilles d'aluminium, sucre et produits sucrés. Si cela se produit, intervenez immédiatement pendant que la surface vitrocéramique est encore chaude. Utilisez un racquier spécial en protégeant vos mains.
- Evitez de laisser tomber quoi que ce soit sur la surface vitrocéramique. Un choc ponctuel, comme par exemple la chute d'une salière peut provoquer une fissure ou une cassure du verre.
- Si vous table de cuisson est endommagée (éclat, félure) et si vous constazez une anomalie de fonctionnement, débranchez immédiatamente l'appareil et faites appel au service après-vente de votre vendeur qui est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...) veuiltez consulter le Service Conseil Consommateur qui vous communiquera l'adresse d'un service après-vente.
- L'utilisation de produits d'entretien non adaptés provoque des éraflures, attaque la surface ou a pour conséquence une décoloration du décor. C'est pourquoit il est impératif d'utiliser exclusivement un produit d'entretien SPECIAL TABLES VITROCERAMIQUES. N'utilise également enaucen cas des objets tranchants pour retarder les débordements. Utilisez uniquement un grattoir spécial se trouvant dans le commerce ou livre avec l'appareil (selon modele).
- Notre responsabilité ne saurait être engagée en cas de mauvaise utilisation et de non-respect des règles de sécurité. Veiliez également à respecter scrupuleusement les instructions d'entretien.
- Ne regardez pas fixement les lampes à halogène des foyers de cuisson (si vous appeareil en est équipé).
- Ne faites jamais fonctionner votre table de cuisson à vide (sans recipient dessus).
Protection de l'environnement
- Tous le matérieliaux marqués par le symbole sont recyclables. Pour qu'ils puissant être recupérés (recyclés), il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales).
Installation
- L'appareil doit être installé par un électrice qualifié.
- N'utilisez la table de cuisson qu'après son installation pour éviter tout contact avec les parties électriques.
- Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
- L'appareil n'est complètement déconnecté qu'après que l'alimentation ait est interrompu au compteur de votre habitation.
- Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil. Pour assurer un bon fonctionnement et une bonne sécurité de l' apparéil ne posez pas de casseroles instables ou déformées sur les plaques de cuisson afin d'éviter qu'elle se renversent ou que leur contenu ne déborde.
- Toute modification eventuelle à l'installation électrique domestique nécessaire pour pouvoir installer l'appareil devra être effectuee seulement par le personnel competent.
Avant d'utiliser votre table de cuisson vitrocéramique pour la première fois, lisez attentivement les instructions d'installation et d'utilisation, ceci afin d'éviter tout dommage corporel et matériel.

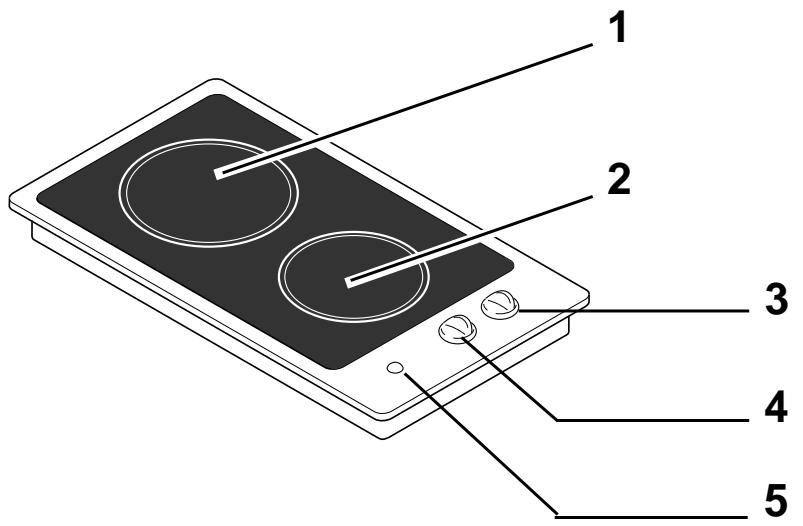

DESCRIPTION DE L'APPAREIL
1 Foyer de cuisson 180 mm 1700 W
2 Foyer de cuisson 145 mm 1200 W
3 Manette de commande pour le foyer arrête
4 Manette de commande pour le foyer avant
5 Lampe-témoin signalant le fonctionnement
INSTALLATION
Il est important que toutes les opérations se rapportant à l'installation soient effectuees par un personnel qualifie, selon les normes en vigueur.
Les instructions spécifiques sont décrites dans les chapitres réservés à l'insealleur.
Les récipiens
Le rendement sera maximum si vous utilisez des reçipients adaptations à la cuisson sur table vitrocéramique. Ces reçipients sont disponibles dans le commerce et portent un sigle spécifique. Toutefois, vous pouvez tout à fait continuer à vous servir de votre casserolerie habituelle, mais en respectant les indications suivantes:

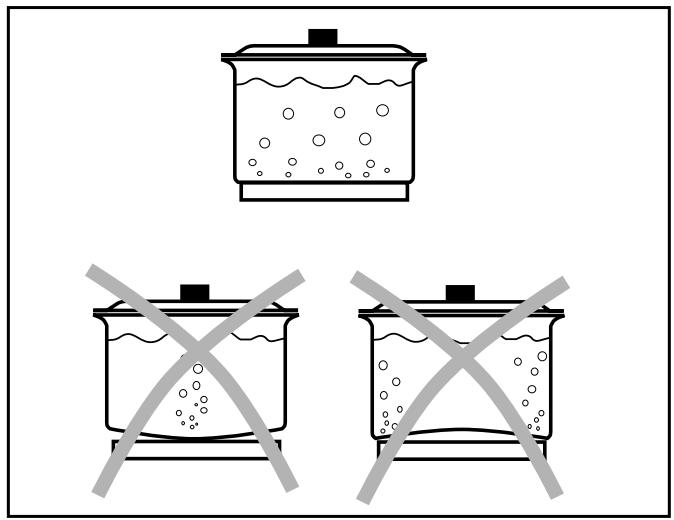

Fond
Proscrivez les fonds rugieux afin d'eviter de rayer la surface. Le fond doit être lisse, propre et sec avant utilise. Evitez les fonds convexes, très concaves ou déformés. Cependant, un fond très légèrement concave assure une parfaite transmission de l'énergie car, en se dilatant sous l'effet de la chaleur il s'applique parfaitement sur le foyer. Préférez les fondssons et mats aux fonds refléchissants.
Matière
Les reçipients avec fond en aluminium ou en cuivre ne sont pas conseillés car ils peuvent provoquer un changement de couleur sur la surface qu'il est difficile ou quelqu'ois impossible de faire disparaitre.
Diametre
Le diamètre du récipient doit correspondre à celui du corps de chauffe. L'épaisseur maximum des fonds est de 2-3 mm pour les récipients en acier émailé, et de 4-6 mm pour les récipients en acier inoxydable.
Ne cuisez jamais directement les alimentés sur les zones de cuisson (oeufs aux plats, grillades) et n'utilisez pas votre table vitrocéramique comme plan de travail. De même, ne faites jamais chauffer un recipient à vide sur les zones de cuisson.
| Diamètre casserole | |
| Foyer arrière | 180 mm |
| Foyer avant | 145 mm |

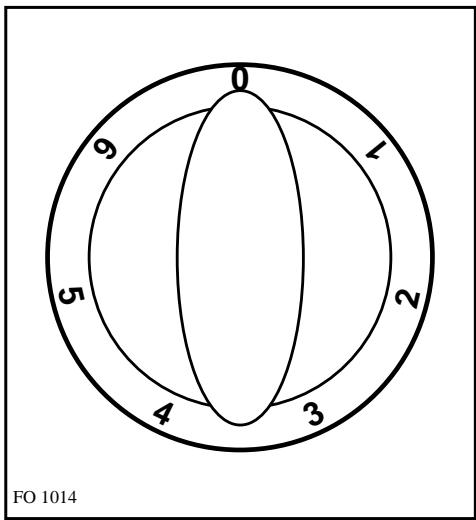

Sur le tableau de commande se trouvent les manettes pour le fonctionnement des foyers de la table de cuisson.
Selon les nécessités de cuisson les foyers de cuisson peuvent être régliées sur sept positions différentes que l'on peut obtenir par rotation dans le même sens ou dans le sens inverse aux aiguilles d'une montre. Sur la position "6" on obtient le maximum de chaleur, sur la position "0" les foyers ne sont plus en fonctionnement. (Fig. 1)
| Position | 1 | Pour réchauffer les mets ou pour fondre le beurre et le chocolat |
| Position | 2 | Pour préparer des sauces, des daubes, des soufflés, des oeufs... |
| Position | 3 | Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait |
| Position | 4 | Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins,oisson |
| Position | 5 | Omelettes, crêpes, biftecks |
| Position | 6 | Biftecks, tranches de viande, biscuits, saisie de viande |
Fig. 1
Avant de procéder au nettoyage, verifies qu'aucun élément n'est sous tension. Toutes les manettes doivent se couver sur la position "O".
A la première mise en service et avant chaque utilisation, nettoyez le plan de cuisson pour éviter la carbonisation des poussières.
Ne recuisez jamais les salissures, qu'elle que soit leur nature.
Nous vous recommendons d'utiliser exclusivement pour le nettoyage:
- Du papier absorbant ou un chiffon humide.
- Un racloir spécial tables vitrocéramiques (livré avec l'appareil selon modèle)
- Un produit spécifique à l'entretien de surfaces vitrocéramiques. Ce produit, disponible en droguerie ou en grande surface servira également pour le nettoyage du cadre métallique de votre plan de cuisson.
Nota
La fréquence de remplacement de la lame du racloir est fonction de l'intensité de son utilisation. Vérifiez régulièrement que la lame n'est pas ébrisée ou cassée pour éviter tout risque d'endommagement de la surface vitrocéramique.
Lechiox parmi!les moyensénumerérés ci-dessus dépend du degré de salissure et de l'origine des taches:
- Les salissures légères et non incrustées s'enlèvent à l'aide d'un chiffon ou d'un papier absorbant humide (sans adjonction de produit).
- Les salissures importantes et résistantes sont éliminées aisément avec le racloir tant que la surface est encore chaude.
- Les cernes de calcaire, les taches de graisse et les traces métalliques (aluminium) peuvent être éliminées avec un produit spécifique.
ATTENTION
N'utilisez enaucun cas d'objets tranchants (couteaux, grattoirs, tournevis etc.) ou de détergents abrasifs ou corrosifs tels que bombes aérosols pour four, detacheurs, dérouilleurs, poudres à récurer et les éponges à face abrasive.
- Nous proscrivons également l'emploi de détergents doux (produit pour la vaissele par exemple) qui, s'ilns ne sont pas éliminés complètement au rinçage, peuvent avoir un effet corrosif lors d'uneuture cuisson et provoquer une décoloration de la surface.
Tenez éloigné de votre plan de cuisson tout ce qui est susceptible de fondre, tels que les objets en matière plastique, les feuilles d'aluminium, le sucre et les produits à forté teneur en sucre.
Si un de ces produits a fondu, il est impératif de l'enlever immédiatement (pendant que la surface est encore chaude) avec le racloir, ici afin d'éviter des dégradations irréversibles de la surface vitrocéramique. Complétez eventuèlement le nettoyage avec le produit spécifique.
- Régulierement et correctement entretenue, votre table de cuisson conservera très longtemps son aspect d'origine.
Notre responsabilité ne saurait être engagée en cas de dommages dûs à un mauvais entretien de votre table vitrocérément.
GARANTIE CONTRACTUELLE
Pendant 1 an à compter de la mise en service, le constructeur replacera les pieces défectueuses, sauf dans les cas prévus au chapitre “Résvères”.
Conditions d'application:
Pour l'application de cette garantie, vous doivent vous adresser au distributeur qui vous a vendu l'appareil et luiprésenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'oeuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.
Reserves:
Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée:
- si les dépréciations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, néligence, installation défectueuse ou non conforme aux règes et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.;
- si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numérodes série;
- si une réparation a été effectuee par une personne non agrée par le constructeur ou le vendeur;
- si l'appareil a eté utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts menagers pour lesquels il a eté concu;
- si l'appareil a été acheté ou réparé hors du territoire français
GARANTIE LEGALE
Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
SERVICE APRES VENTE
En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir.
A défaut (déménagement de votre part, fermeture du magasin où vous avons effectué l'achat...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpRES-Vente.
En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les Pièces de Rechange certifiées Constructeur.
En appelant un Service ÀpRES-Vente, indiquez-lui le modulo et le numero de série de votre apparéil.
Ces indications figurent sur la plaque signaletique.
CHARACTERISTIQUES TECHNIQUES
DIMENSIONS DE L'OUVERTURE POUR L'ENCASTREMENT DANS LA TABLE DE TRAVAIL
(voir chapitre "Encastrement")
Largeur: 270 mm
Profondeur: 490 mm
Puisance des plaques de cuisson
| Foyer arrêté ø 180 mm | 1,7 kW |
| Foyer avant ø 145 mm | 1,2 kW |
| Puisance totale | 2,9 kW |
| Tension d'alimentation | AC 230 V 50 Hz |
Cet apparéil est conforme aux Directives Communitaire CEE suivantes: -73/23 -90/683 (Basse Tension);
- 89/336 (Compatibilité Electromagnétique);
-93/68 (Directives Générales);
Cet apparéil apparient à la catégorie d'isolation thermique "X". Cela signifie que seulement la partie postérieure peut être appuyée à des parois ou des meubles de n'importe qu'elle hauteur.
Il faut respecter impératifement les dimensions indiquées dans le schéma (Fig. 3-4).
Les parois laterales des meubles ne doivent pas dépasser en hauteur les surfaces de travail des deux côts de l'appareil.
Evitez d'installer l'appareil pres d'objets inflammables (comme des rideaux, des draps, etc.)
BRANCHEMENT ELECTRIQUE
Reliez l'appareil à la terre, confomément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.
Avant d'effectuer le branchement s'assurer que:
- le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
- l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
- la prise ou l'interrupteur principal soit facilement accessibles.
Si l'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un interrupteur sur le côte de l'installation avec une ouverture minimum entre les contacts de 3 mm.
Le cable de terre jaune-vert ne doit pas etre interrompu par l'interrupteur et doit etre relié à la borne du conducteur de protection.
Le cable de phase de couleur marron (provenant de la borne “L” de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.
Le cable d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.
Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.
Si vous nevez remplacer le cable il faut utiliser des cables du type H05VV-F, H05RR-F ou bien H05V2V2-F T90 ou d'une section supérieure et qui soient indiqués pour la charge et la température de fonctionnement; en outre, il faut que le petit cable de terre jaune-vert soit plus long d'environ 2 cm que les petits cables de phase et neutre.
Après le branchement essayer les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.
Cette table de cuisson a ete conque pour l'encastrement dans les meubles de cuisine ayant une profondeur allant de 550 à 600 mm et les caractéristiques nécessaires.

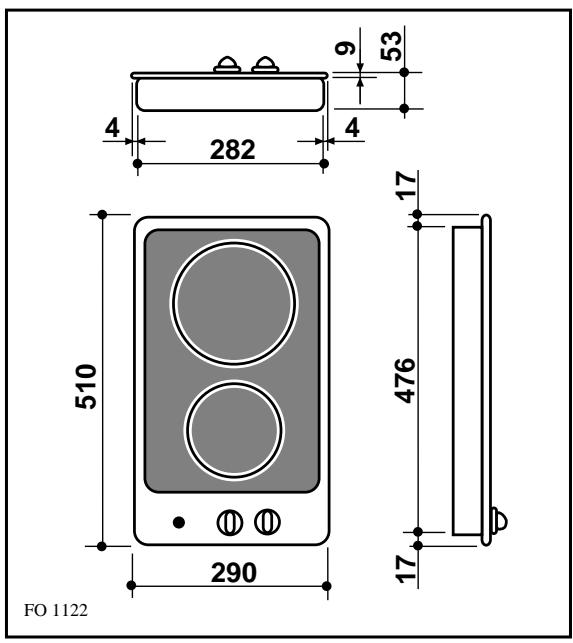

Dimensions (Fig. 2)
Fig. 2

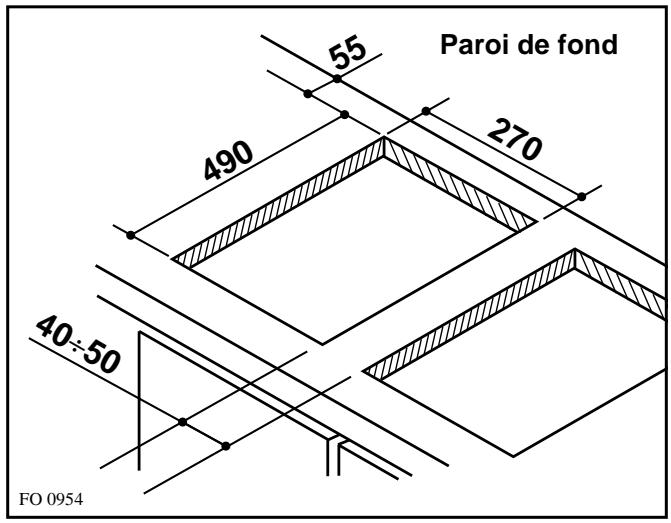

Fig. 3
Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l'encastrement des dimensions indiquées dans la Fig. 3.
En outre, il faut respecter la distance de 50 mm de la paroi latérale.

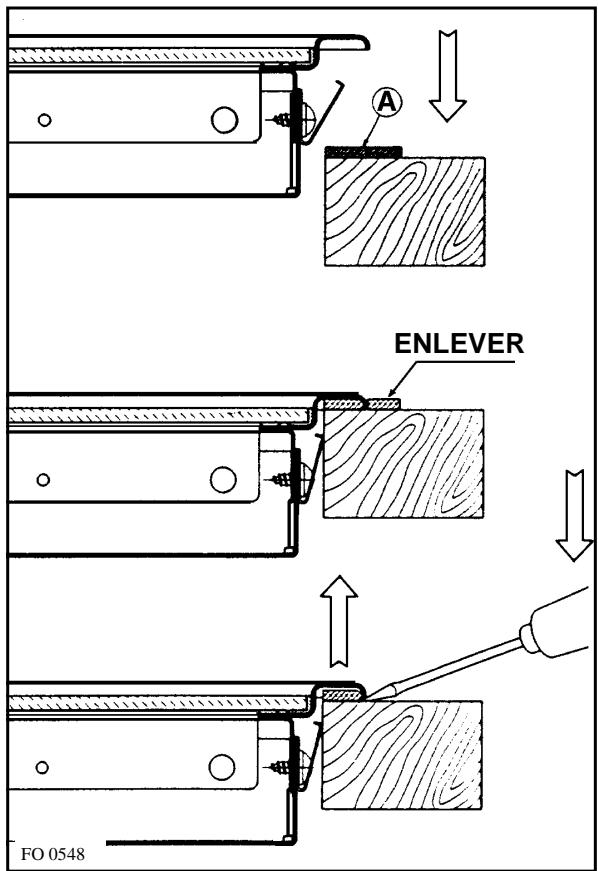

La fixation de la table au meuble doit etre effectuee de la façon suivante:
1) placer sur le bord de l'ouverture prévue pour l'encastrement le joint spécial (A) fourni comme équipement, en s'assurant que les bouts joignent bien sans se superposer;
2) insérer la table dans le défoncement du meuble et pousser en bas jusqu'à ce que la table touche le fond, parvenant automatiquement à la position correcte; enlever le joint situé au-dessus;
3) pour enlever la table du meuble introduisez la lame d'un tournevis sous le bord et poussez la table en haut.
Si l'on peut obtenir plusieurs fonctions simultanément (table avec 2 flammes + table avec 2 fournaux, etc.), la Fig. 4 indique la distance minimum à garder entre les différentes ouvertures sur la superficie.
L'encastrement de la table de cuisson dans un lave-vasseille est déconseilé lorsque le constructeur du lave-vasseille ne l'a pas formellement prévu.

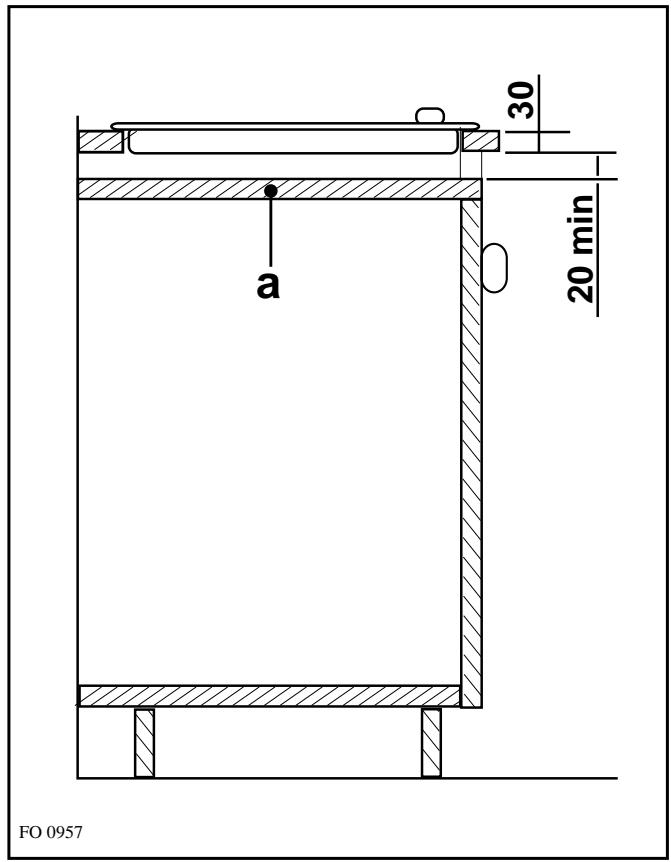

a) Panneau démontable
Fig. 4
Sur meuble base avec porte
Il faut faire en sorte d'éviter tout contact avec la partie inférieure de la table pendant le fonctionnement de l'appareil.
La solution recommende pour éviter un tel inconvénient est illustrée dans la figure.
Il faut que le panneau inséré sous la table de cuisson puisse être facilement enlevé, de façon à permettre le blocage et le déblocage de la table pour les nécessités d'intervention technique.
Entre ce panneau et la base de l'appareil il doit y avoir une distance d'au moins 20 mm.
L'appareil doit être accroché en sécurité au plan de travail au moyen des dispositifs de fixation disponibles.
En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir.
A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpRES-Vente.
En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-Vente les Pièces de Rechange certifiées Constructeur.
En appelant un Service ÀpRES-Vente, indiquez-lui le modele et le numero de série de votre apparéil.
Ces indications figurent sur la plaque signaletique.
Service Conseil Consommateurs
BP 50142 - 60307 SENLIS CEDEX
Tél.: 03 44 62 22 22
UFAM
43, avenue Félix Louat - BP 50142
60307 SENLIS
Tel.: 0344622222
Sa au capital de 450 000 000 F
RCS Senlis B 552 042 285
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'appoter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)
