MODE D'EMPLOI TE 0004 W ARTHUR MARTIN
Nous vous remercions de la confiance que vous avez tímoignée en choisisant:
ARTHUR MARTIN
Electrolux
Nous savons que vous attendez de cet apparéil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.
C'est en fonction de ces exigences qu'il a eté concu avec le plus grand soin, la plus grande attention.
Son utilisation est très simple. Cependant, nous vous recommendons de dire attentivement cette notice. Bien connaître votre nouvel apparéil c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.
Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous désir pour d'autres apparèils de notre marque.
A bientôt et encore merci.
Cet apparéil est conforme aux Directives Communautaires suivantes:
-
90/683 - 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
-
93/68 - 89/336 CEE 03/03/89 (Compatibilité Electromagnétique) et modifications successives.
Important: cette notice d'utilisation doit toujours être conservée avec l'appareil pour toute future consultation. Si cet apparéil devait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l' apparéil, de telle sorte que le nouvel utilisateur puisse être mis au courant du fonctionnement de celui-ci et des avertissements s'y rapportant.
Ces avertissements ont ete redigés pour voite sccurite et celle d'autrui. Nous you prions donc de bien fouloir les lre attentivement avant dinstaller et d'utiliser l'appareil.
- Cet apparéil a été concu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
- Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
- Toute modification de l'installation électrique de votre habitation qui s'avérait être nécessaire pour l'installation de l'appareil ne devra être effectuee que par un personnel qualifie.
- Il est dangereux de modifier ou d'essayer de modifier vous-même les caractéristiques de cet apparéil.
- N'utilise que des recipients à fond plat et du même diamètre que la plaque. Il peut être légarement supérieur, mais jamais inférieur.
- Surveiliez attentivement la cuisson lors de friture dans l'huile ou la graisse.
- Pendant le fonctionnement, veillez à tener les enfants à distance. N'oubliez pas que la table et les recipients restent chauds longtemps après l'arrêt de
I'appareil.
- Si la table est équipée d'un couvercle, celui-ci sert à protéger l'appareil de la poussière lorsqu'il est fermé, et à recueillir les projections de grâce socrqu'il est soulevé; ne l'utilise pas à d'autres fins.
- L'appareil doit être nettoyé après chaque utilisation pour le maintainir en bon état le plus longtemps possible.
Assurez-vous que les manettes sont toujours en position arrêt lorsqu'ell'appareil n'est pas utilisé. - Plaque signalétique
Avant d'appeler un service après-vente, relevez le modele et le numero de série de votre apparéil. Cesindications figurent sur la plaque signalétique située sous votre apparéil.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Pour qu'ils puisent être récapé-rés (recyclés), il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales).
\section*{Caracteristiques techniques}
A L'INTENTION DE L'UTILISATEUR
Les plaques électriques
Nos conseils
Entretien
A L'INTENTION DE L'INSTALLATEUR
Encastrement
Raccordement électrique
Raccordement electrique à la plaque à bornes
Page. 4
Page. 5
Page. 5
Page. 6
Page. 6
Page. 7
Page. 7
Page. 10
Page. 10
CHARACTERISTIQUES TECHNIQUES
Mod. TE 0014 W / TE 0014 T / ACC 985 W / TE 0014 N
| Une plaque standard (avant gauche) | Ø 180 mm | 1,5 kW |
| Une plaque limitée (avant droit) | Ø 145 mm | 1,5 kW |
| Une plaque standard (arrière gauche) | Ø 145 mm | 1,0 kW |
| Une plaque limitée (arrière droite) | Ø 180 mm | 2,0 kW |
| Puisance totale | 6,0 kW | |
| Alimentation | 230 V - 50 Hz |
Mod. TE 0004 W/TE 0004 X
| Une plaque standard (avant gauche) | Ø 180 mm | 1,5 kW |
| Une plaque standard (avant droit) | Ø 145 mm | 1,0 kW |
| Une plaque standard (arrière gauche) | Ø 145 mm | 1,0 kW |
| Une plaque limitée (arrière droite) | Ø 180 mm | 2,0 kW |
| Puisance totale | 5,5 kW | |
| Alimentation | 230 V - 50 Hz |

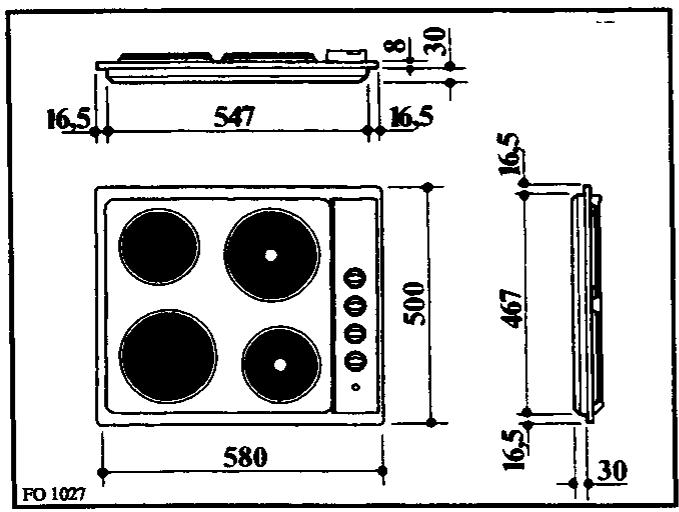

DIMENSIONS DE LA TABLE DE CUISSON
LES PLAQUES ELECTRIQUES
Avant la première utilisation, faites chauffer les plaques à vide 3 à 5 minutes pour durcir le vernis protecteur.
Cas plaques offrent le choix entre 6 allures de chauffe. La plaque limite reperee par un point rouge convient particulierement aux ciissons demandant un demarrage rapide a feu vif.
- Tournez la manette vers la droite ou vers la gauche jusqu'au repère choisi: le voyant de fonctionnement s'allume.
- Pour arrêté le fonctionnement de la plaque, ramenez la manette sur la position "0" (arrêt): le voyant s'eteint.
Fig. 1
Mod. TE 0014 W / TE 0014 T / ACC 985 W TE 0014 N

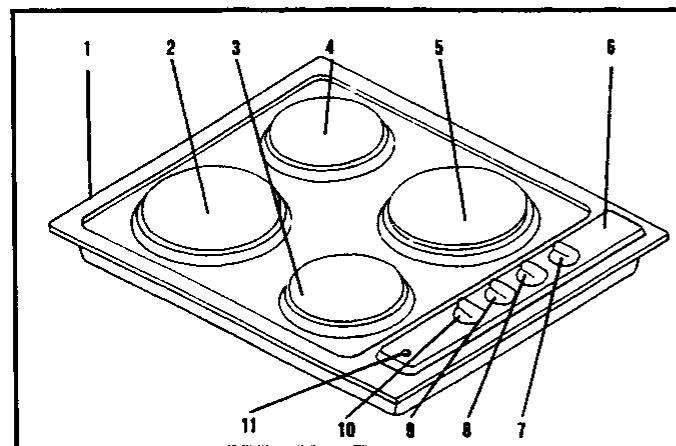

1. Table de cuisson
- Plaque standard 1500 W/180 mm Ø
3.Plaque limitée 1500 W/145 mmØ - Plaque standard 1000 W/145 mm Ø
5.Plaque limitée 2000 W/180 mm O
6. Bandeau de commande
- Manette plaque arrête gauche
- Manette plaque arrière droite
- Manette plaque avant droite
- Manette plaque avant gauche
- Voyant de fonctionnement
En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous (fig. 2) guidera vos premiers essais.
Mod. TE 0004 W/TE 0004 X

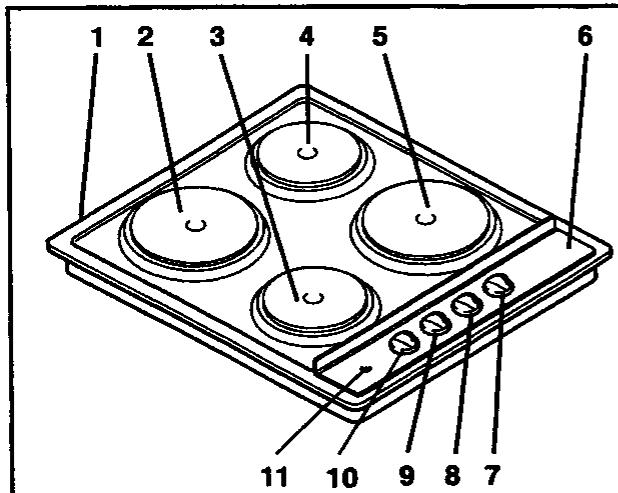

1. Table de cuisson
- Plaque standard 1500 W/180 mm Ø
- Plaque standard 1000 W/145 mm Ø
- Plaque standard 1000 W/145 mm Ø
5.Plaque limité 2000 W/180 mmØ
6. Bandeau de commande
- Manette plaque arrête gauche
- Manette plaque arrêté droite
- Manette plaque avant droite
- Manette plaque avant gauche
1.1. Voyant de fonctionnement
Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au Mets à cuire.
Fig. 2
NOS CONSEILS

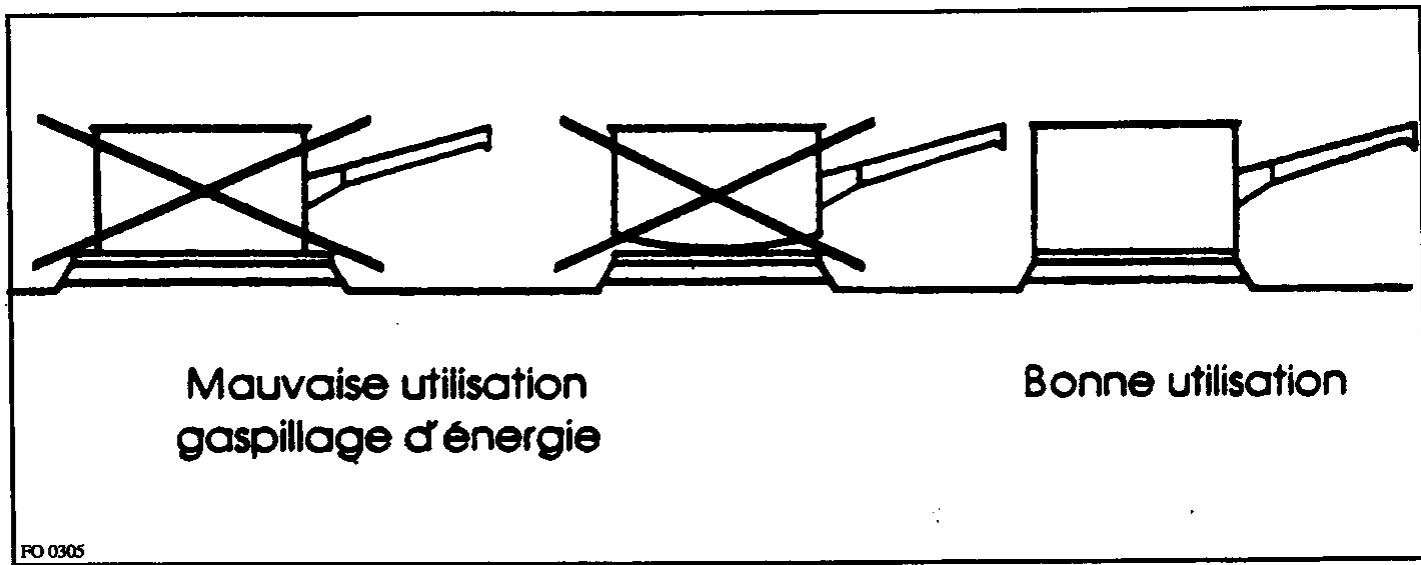

Choisissez des recipients à fond écais et bien plat (fond dressé) et utilisez toujours un foyer proportionné au diamètre du récipient utilisé (fig.3).
Ne faites pas chauffer les plaques à vide et n'interposezaucnProuittoumatériauentrela plaque et le récipient.
Chaque fais que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.
Pensez à ramener la manette sur la position arrêt avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
Important: Lorsque vous faites des fritures, surveillez attentivement la cuisson, car l'huile ou laGRAisse pourrait facilement s'enflammer par suite d'une surchauffe.
Fig. 3
ENTRETIEN
Avant de procéder au nettoyage de votre table, vérifie qu'aucun élément n'est sous tension. Toutes les manéttes doivent se trouver sur la position ARRET et levoyant doit être étant. Il est également recommendé d'attendre que les plaques soient froides.
Plaques électriques:
Après chaque utilisation, essuyez les plaques avec un papier absorbant. Elles doivent être maintainues bien sèches. Si nécessaire, faites-les chauffer au préalable pour carboniser les salissures trop adhérentes.
De temps en temps, et avant toute période prolongée de non utilisation, graissez légèrement les plaques (huile de table, huile pour machine à coudre ou vaseli-ne). Vous trouvez égarlement des produits spécifique de protection et d'entretien dans le commerce.
Evitez de passer un chiffon humide sur les plaques encore chaudes. Bien qu'elles puissant résister à ce traitement, il pourrait subsister des "peluches" sur leur revêtement. Attendez leur complet refroidissement.
Dessus de table de cuisson:
Revêtement émailled; Àprous chaque utilisation, passez un éponge imbibée d'eau tiède et de détergent doux en évitant tout écouliment dans les orifices de la table. Rincez et séchez avec un chiffon doux.
En cas de débordement, mouillez et laisserze détrempere mais ne grattez pas et n'utilise jamais de produits abrasifs ou caustiques, ce qui risquerait de rayer la surface.
Bien que l'émail soit antiacide, il est souhaitable d'enleverrapidementlestachésdevinaigre,de citron et les substances acides en général.
Revêtement en acier inox: Nettoyez la surface avec un produit spécifique du commerce.
Bandeau de commande et manettes:
Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.
ENCASTREMENT
Les tables de cuisson peuvent être encastrées dans un meuble ayant une ouverture aux dimensions indiquées dans la Fig. 4.
Cet apparéil appartient à la classe Y relative à la protection contre l'échauffement de l'appareil. Cela signifie que l'arrête et un des côtés de la table peuvent être pres d'autres apparéils, meubles ou parois ayant une hauteur supérieure, alors que pour l'autre côté une hauteur identique doit être respectée.
Pour fixer la table de cuisson au meuble opérez comme suit:
positionné le joint livre avec la table sur le bord de la niche prévue pour l'encastrement en prerant soit que les extrémités du joint se touchent, sans être mises l'une sur l'autre;
placez la table dans la niche en la centrant correctement;
fixez la table au meuble avec les pattes de serrage prévues à cet effet (Fig. 5)
L'encastrement de la table de cuisson dans un lavevaisselle est déconseilé lorsque le constructeur du lave-vaisselle ne l'a pas formellement prévu.
POSSIBILITIES D'ENCASTREMENT
Dans un élément de cuisine avec porte

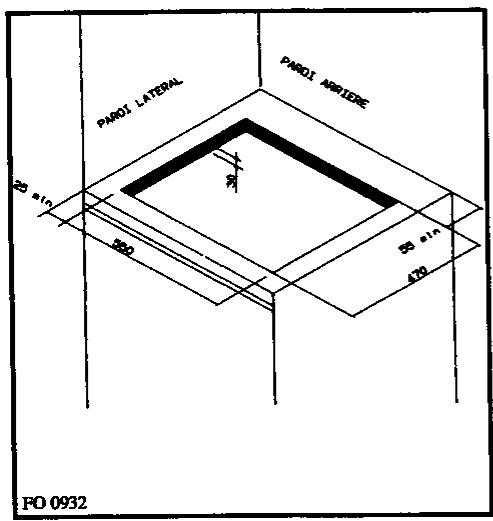

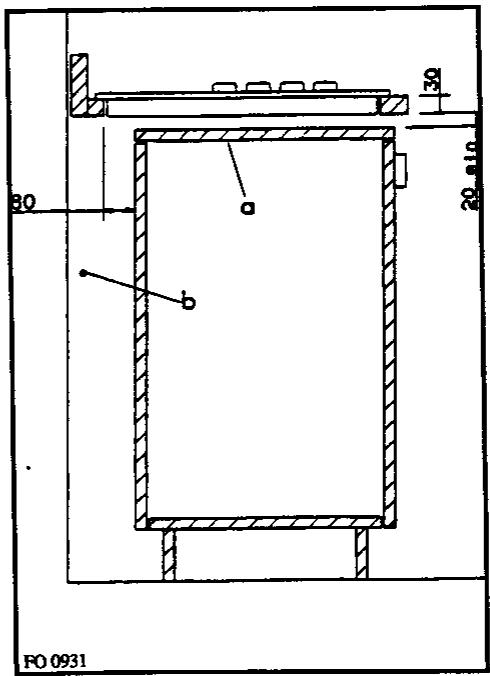

Le meuble destiné à receivevoir la table de cuisson doit correspondre à l'illustration de la Fig. 6.
Le panneau situé sous la table de cuisson devra être facilement amovible, pour permettre le dégagement de la table à l'occasion d'un évientuel dépannage et devra être distant d'au moins de 20 mm du fond de cellicci.
Fig. 4

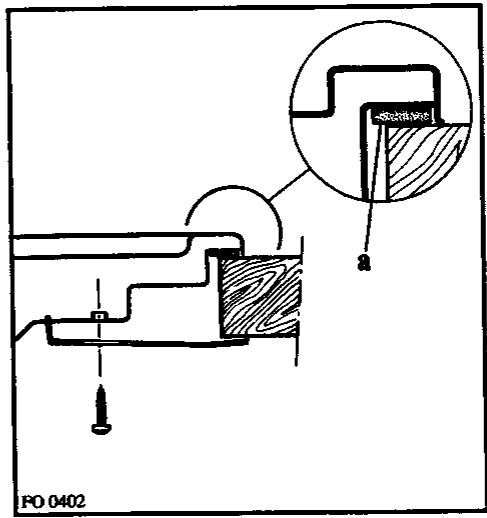

a) Joint d'etanchéité
Fig. 5
a) Panneau amovible
b) Eventuel espace utile pour les raccordements
Fig. 6

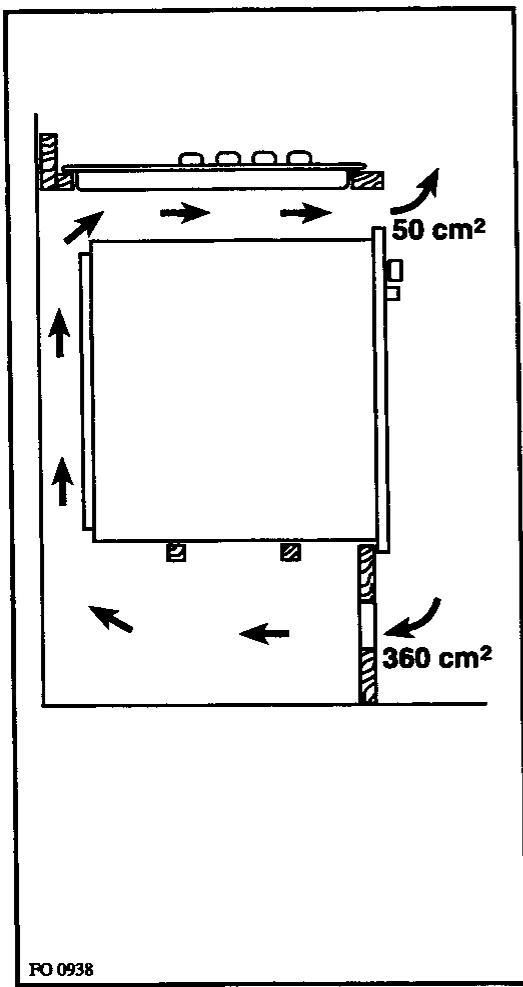

Au-dessus d'un four

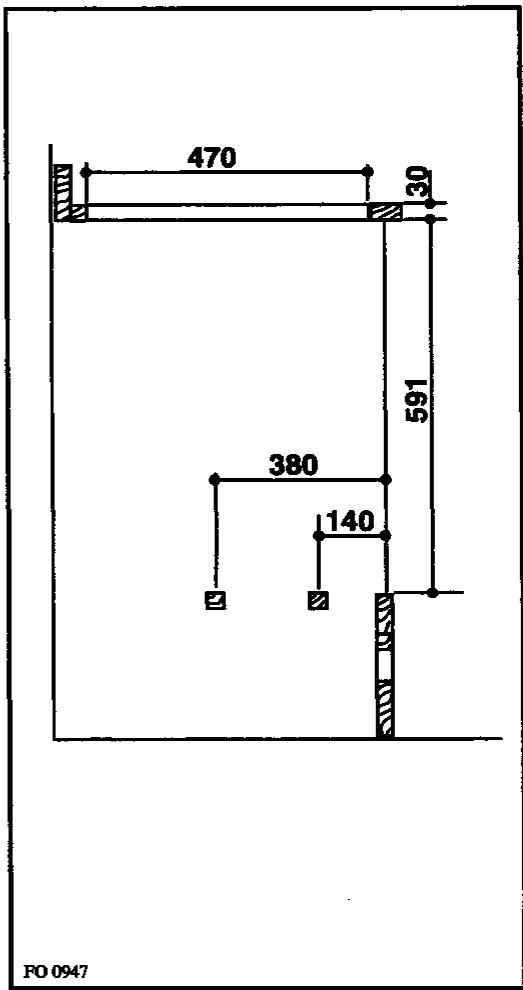

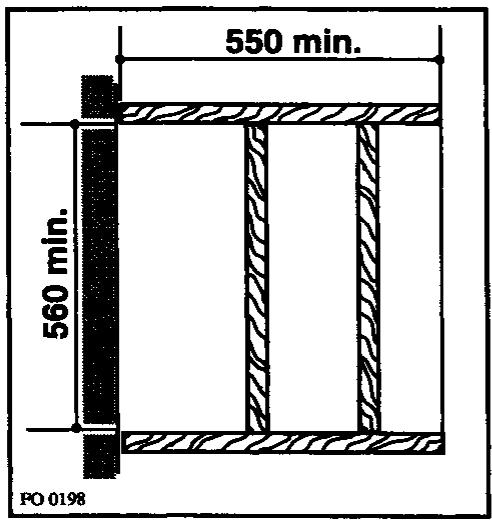

Pour les cotes d'encastrement reportez vous aux Fig.7 et 8.
Fig. 7
Fig. 8

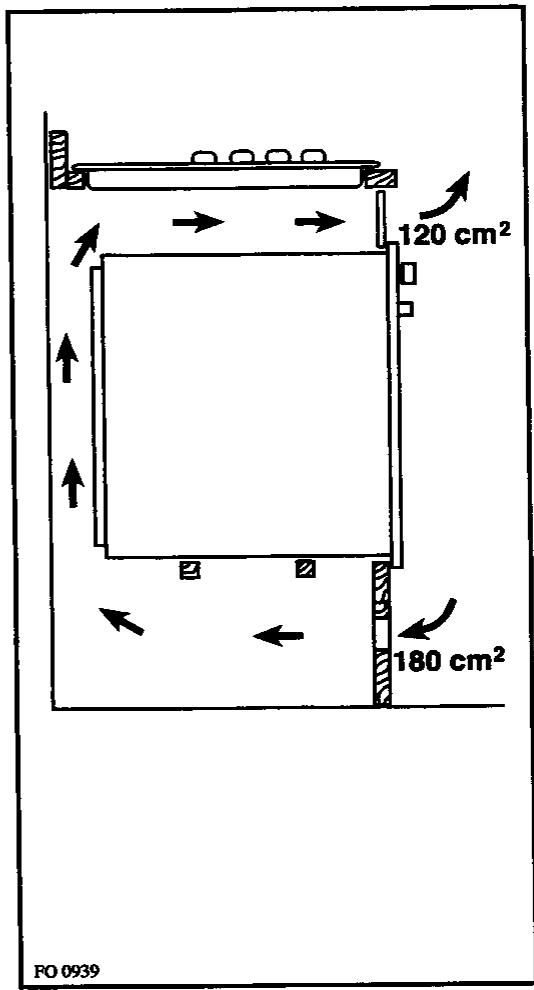

Prévoir deux supports pour l'aération.
Les figures 9 et 10 illustrent deux solutions possibles.
Les raccordements électriques du four et de la table
doivent rester accessibles et'être effectués
separation.
Fig. 9
Fig. 10
Le branchement devra etre execute en respectant les normes en vigueur.
Avant de procéder au branchement s'assurer que:
- Les fusibles ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique).
- L'installation d'alimentation est dotée d'une mise à la terre efficace, conformément aux normes et aux dispositions légales en vigueur.
- La prise ou le disjoncteur omnipolaire utilisés pour le branchement sont facilement accessibles quand l'appareil est installé.
Suivant les modeles, l'apareil est livré avec ou sans cable d'alimentation.
Lorsque celui ci n'est pas livre, montez un cable s'adaptant à l'alimentation disponible TYP H05RR-F section minime 3 × 2,5 ~mm^2 avec fiche normalisée, pour la charge indiquée sur la plaque signalétique.
Le cable doit être muni de trois conducteurs. Celui de mise à la terre repéré jaune-vert.
Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intérimédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.
Le conducteur de mise à la terre vert /jaune/ne doit pas être coupé par l'interrupteur.
Le cable d'alimentation sera positionné de façon à ce qu'enaucun point il ne devra atteindre une température supérieure de 50^ à la température ambiente.
Aprese le branchement, les éléments chauffants seront testés en les faisant fonctionner pendant 3 mn environ.
Très important: n'omettez pas de relier l'appareil à la terre en vous conformant aux prescriptions de la norme, NF C 15-100 et aux règlements en vigueur.
Notre responsabilité ne saurait etre engagée en cas d'incident ou d'accident provoqué par une mise a la terre inexistante ou defectueuse.

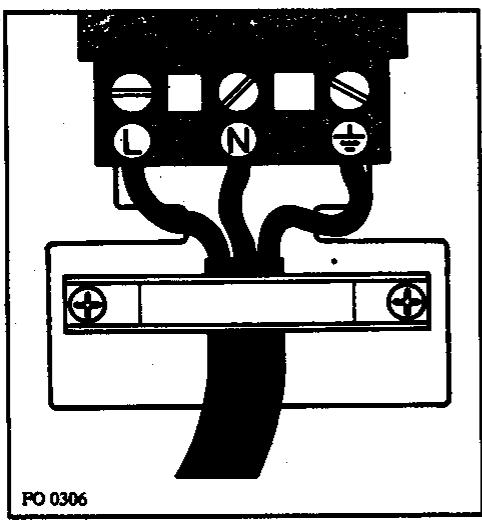

RACCORDEMENT ELECTRIQUE A LA PLAQUE A BORNES
La table est équipée d'une plaque à bornes à 3 pôles dont les conducteurs sont prévus pour fonctionner en 230V monophasé (Fig. 11).
Le conducteur de terre sera raccordé à la borne reperée par le signe ①. ÀpRES le raccordement du cable à la plaque à bornes, le fixer au moyen du serrecable.
Fig. 11
En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir.
A défaut (déménagement de votre part, ferméture du magasin où vous avez effectué l'achat...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès-Venté.
En cas d'intervention sur votre apparéil, exigez du Service Àpres-Vente les Pièces de Rechange certifiées Constructeur.
En appelant un Service ÀpRES-Vente, indiquez-lui le modele et le numero de série de votre apparéil.
Ces indications figurent sur la plaque signaletique.
Service Conseil Consommateurs BP 50142 - 60307 SENLIS CEDEX Tél.: 03 44 62 22 22
UFAM
43, avenue Félix Louat - BP 50142
60307 SENLIS
Tél.: 03 44 62 22 22
Sa au capital de 450 000 000 F
RCS Senlis B 552 042 285
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'appoter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)
