AHD60155P 09W - Plaque de cuisson ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson à induction
Marque	ARTHUR MARTIN
Modèle	AHD60155P 09W
Nombre de foyers	4 zones de cuisson à induction
Type de commande	Touches sensitives Touch Control
Alimentation électrique	230 V / 50 Hz
Puissance totale maximale	7,2 kW (estimation)
Dimensions (L x P x H)	59 x 52 x 5 cm (estimation)
Poids net	Environ 8 kg (estimation)
Fonctions principales	Marche/Arrêt, verrouillage, Stop+Go, sécurité enfants, minuteur, fonction Puissance (Power Boost), démarrage automatique de cuisson, arrêt automatique de sécurité
Indicateur de chaleur résiduelle	Oui (affichage « H »)
Gestion de puissance	Répartition de puissance entre paires de zones
Compatibilité des ustensiles	Fond ferromagnétique (fonte, acier émaillé, inox adapté)
Diamètre minimal de fond	120 mm pour petits foyers, 180 mm pour grands
Entretien et nettoyage	Nettoyage après chaque utilisation avec chiffon humide et produit doux ; grattoir pour salissures tenaces ; éviter produits abrasifs et nettoyeurs vapeur
Sécurité enfants	Activable/désactivable via touche sensitive (4 secondes)
Arrêt automatique	Oui (selon niveau de cuisson : de 1h30 à 6h)
Ventilateur de refroidissement	Automatique, selon température électronique
Protection contre les surchauffes	Oui (affichage « À »)
Détection des récipients	Oui (affichage « ? » si absent ou inadapté)
Pièces détachées et réparabilité	Contacter le service après-vente pour tout remplacement (câble d'alimentation, vitrocéramique, etc.)

FOIRE AUX QUESTIONS - AHD60155P 09W ARTHUR MARTIN

Comment activer la sécurité enfants ?

Pour activer la sécurité enfants, mettez l'appareil en fonctionnement (sans sélectionner de niveau de cuisson), puis effleurez la touche sensitive "Verrouillage" pendant 4 secondes. Le voyant correspondant s'allume pour confirmer.

Que faire si la plaque ne s'allume pas ?

Vérifiez que l'appareil a été mis sous tension en effleurant la touche "Marche/Arrêt" pendant 1 seconde. Si rien ne se produit, assurez-vous que le verrouillage ou la sécurité enfants n'est pas activé(e). Si le problème persiste, débranchez l'appareil quelques minutes puis rebranchez-le.

Comment utiliser la fonction Puissance (Power Boost) ?

Sélectionnez d'abord un niveau de cuisson (1-9) pour la zone souhaitée, puis effleurez la touche "B". L'indicateur B clignote. La fonction Puissance dure maximum 10 minutes, après quoi la zone repasse automatiquement au niveau 9.

Pourquoi l'affichage clignote-t-il « ? » ?

L'affichage « ? » indique que le récipient n'est pas adapté à l'induction, qu'il est trop petit ou qu'il n'y a pas de récipient sur la zone. Utilisez des ustensiles en fonte ou acier à fond ferromagnétique et placez-les correctement au centre.

Comment régler le minuteur ?

Appuyez plusieurs fois sur la touche "Minuteur" pour sélectionner la zone souhaitée (le voyant clignote). Utilisez les touches + ou - pour régler le temps de 0 à 99 minutes. Après quelques secondes, le temps commence à défiler.

La plaque émet un bruit de bourdonnement ou de sifflement, est-ce normal ?

Oui, ces bruits sont normaux. Le crépitement, sifflement ou bourdonnement proviennent des matériaux du fond des casseroles et des commutations électroniques. Le ventilateur de refroidissement peut également émettre un souffle.

Comment nettoyer la vitrocéramique après une surchauffe de sucre ?

Enlevez immédiatement le sucre ou les aliments sucrés à l'aide du grattoir de nettoyage. Une fois la plaque refroidie, nettoyez avec un chiffon humide et un produit spécifique pour vitrocéramique. Séchez avec un chiffon propre.

Que signifie l'affichage « E » suivi d'un chiffre ?

C'est une erreur du système électrique. Débranchez l'appareil pendant quelques minutes (enlevez le fusible). Si le message réapparaît, contactez le service après-vente.

Comment désactiver le verrouillage du bandeau de commande ?

Effleurez la touche sensitive "Verrouillage" pendant 1 seconde. Le voyant s'éteint et le bandeau est déverrouillé.

Quels types de casseroles sont adaptés à l'induction ?

Les casseroles en fonte, acier émaillé ou inox avec fond ferromagnétique conviennent. Le fond doit être plat et d'un diamètre d'au moins 120 mm pour les petits foyers et 180 mm pour les grands. Un aimant doit adhérer au fond.

MODE D'EMPLOI AHD60155P 09W ARTHUR MARTIN

Table de cuisson vitrocéramique à induction

Description de l'appareil 4

Utilisation de l'appareil 7

Conseils de cuisson 15

Nettoyage et entretien 17

Que faire si 18

Protection de I'environnement 20

Instructions d'installation 21

Montage 22

Service après-vente 27

C

Sous réserve de modifications

Les symboles suivants sont utilisés dans ce guide d'utilisateur :

Attention ! A dire impératifement ! Remarques importantes relatives à la sécurité des personnes et informations destinées à prévenir les dommages causés à l'appareil

Remarques générales et recommendations

Remarques relatives à la protection de l'environnement

Risque dû à l'alimentation électrique

Avertissements importants

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.

Utilisation reglementaire

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentalles, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assuérer une utilisation de l'appareil sans danger.
• Ne jamais laisser l'appareil sans surveillancependant le fonctionnement.
• Cet apparéil est uniquement destiné à l'usage domestique habituel et pour faire cuir et rôtir des alimentés.
  L'appareil ne peut en aucun cas servir de plan de travail ou de support.
• Ne pas procéder à des transformations ou à modifications de l'appareil.
• Ne pas placer de liquides susceptibles de brûler, de matériaux facilement inflammables ou d'objets susceptibles de fondre (par ex. du papier aluminium, des matières synthétiques ou de l'aluminium) sur ou à promité de l'appareil.

Sécurité enfants

• Eviter systématiquement que les enfants en bas âge s'approchant de l'appareil.
• Les enfants plus âgés ne doivent être autorisés à utiliser l'appareil qu'accompagnés et sous surveillance.
• Afin d'éviter une mise en marche involutaire par des enfants en bas âge ou des animaux domestiques, nous vous conseillons d'activer le verrouillage parental.

Consignes générales de sécurité

• Le montage et le branchement de l'applériel sont du ressort exclusif de spécialistes agrésés.
• Les apparêils encastrables ne peuvent être mis en fonctionnement qu'après avoir été montés dans des armoires et

des plans de travail homologues et adaptations.

• En cas de panne de l'appareil ou de dommages à la vitrocéramique (cassures, fêtres ou déchirures),mettre l'appareil hors et débranchez-le pour éviter un évientuel chocolélectrique.
• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agrésés.

Précautions d'utilisation.

• Retirer les étiquettes et les films protecteurs de la vitrocéramique.
• Attention aux risques de brûlures lors de l'utilisation de l'appareil.
• S'assurer que les cables d'appareils électriques n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants.
  La graisse et l'huile trop chaudes sont facilement inflammables. Attention! Danger d'incendie!
• Mettre les foyers hors fonctionnement après chaque utilisation.
• Il est recommandé aux utilisateurs portant un pace-maker de ne pas s'approcher des foyers à induction en fonctionnement à moins de 30 cm de distance.
  Danger de brûlures! Ne pas poser d'objets métalliques, tels que couteaux, fourchettes, cuillères et couvercles de casseroles sur la table de cuisson car ils sont conducteurs.

Précautions de nettoyage

• Mettre l'appareil hors fonctionnement et le laisser refroidir avant de le nettoyer.
  Pour des raisons de sécurité, il est interd it de nettoyer l'appareil avec un jet a vapeur ou un appeareil a haute pression.

Comment éviter d'endommager l'appareil

• Des objets peuvent endomager la vitrocérample en tombant.

• Les plats de cuisson peuvent endomager la vitrocéramique enheitant le bord.

• Les plats de cuisson en fonte ou pour-vus d'un fonds abîné peuvent érafler la vitrocéramique lorsqu'on les déplace.

• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumes sur la vitrocéràmie et doivent par conséquent être immédiatement enlevés.
• Ne pas placer de plats de cuisson vides sur les zones de cuisson et ne pas met

tre ces dernières en fonctionnement sans recipient.

• Eviter de faire chauffer à vide les casser-roles et les poèles. Cela peut endomma-ger l'ustensile de cuisson ou la vitrocéramique.

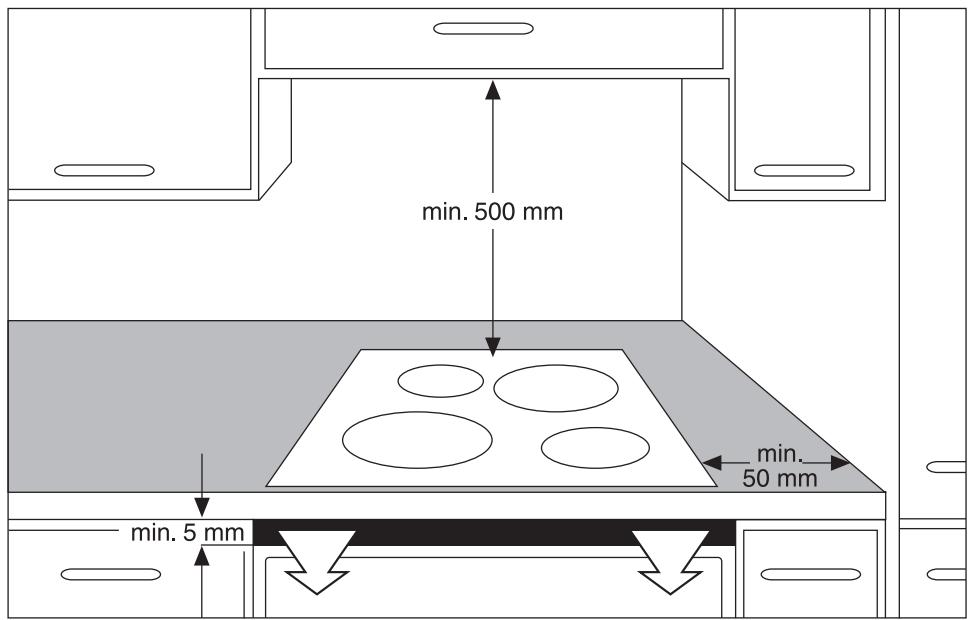

• Ne recouvre pas l'espace de 5cm permettant d'aérer l'espace entreestiné le plan de travail et la face avant du meuble.

Description de l'appareil

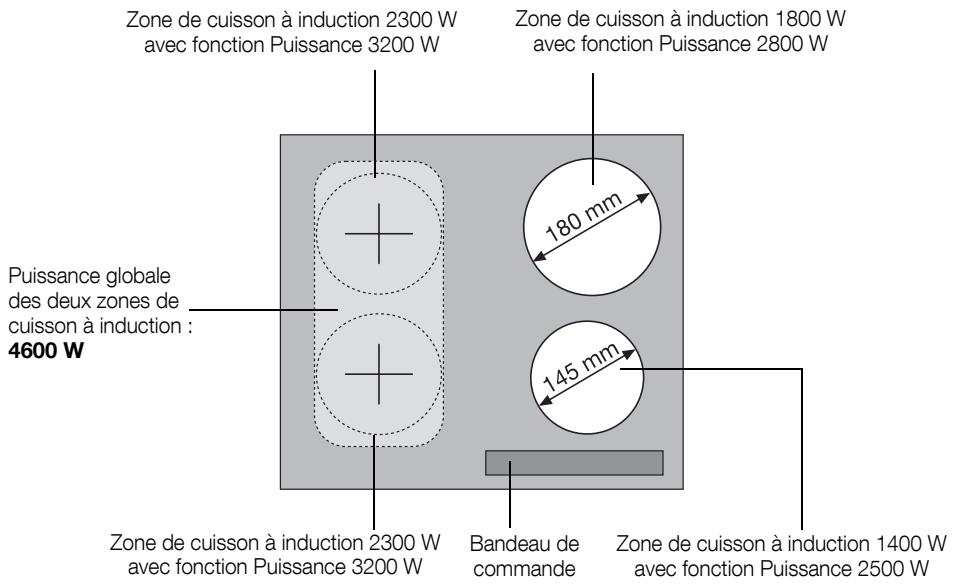

Equipement du plan de cuisson

La table de cuisson est divisée en quatre zones de cuisson. Un élément chauffant à induction est situé sous la vitrocéramique au niveau de chaque zone de cuisson. Les deux zones de cuisson de gauche sont respectivement marquées d'une croix au milieu de la surface en vitrocéramique. Sur ces zones de cuisson, les membres de cuisson peuvent être placés à n'importe quel endroit, à condition de recouvrir entièrement la croix.

Le fond du réseau de cuisson doit avoir un diamètre de 125 mm minimum.

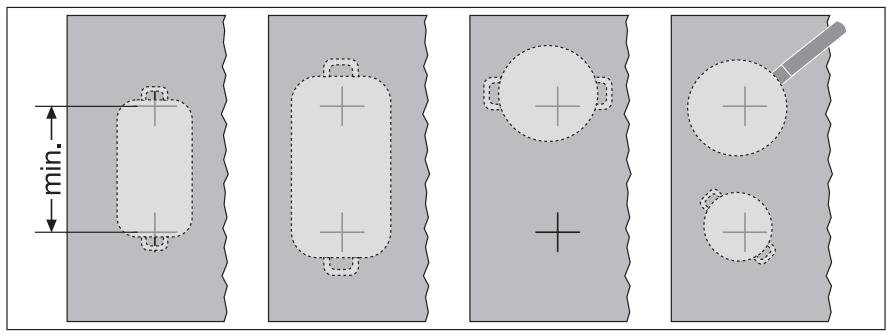

Pour les recipients de cuisson de taille plus importante, tels que les sauteuses par exemple, deux zones de cuisson peuvent etre utilisées en meme temps. Dans ce cas, les croix doivent etre recouvertes au moins a moitié par le recipient.

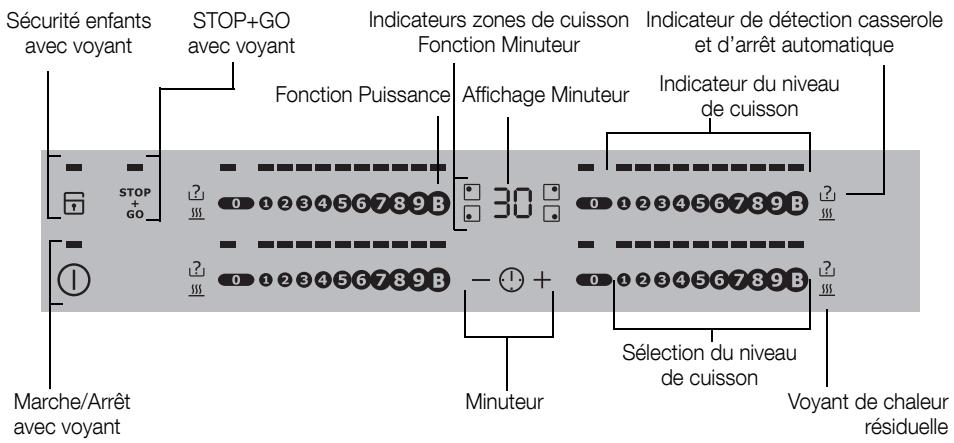

Bandeau de commande

Les touches sensitives Touch Control permètten de commander l'appareil. Une pression sur les touches sensitives permet d'activer les fonctions et le fonctionnement de ces dernières est confirmé par des voyants ou par des signaux sonores. Appuyez sur les touches sensitives par un mouvement de haut en bas, en évitant de recouvrir les autres touches.

Touchesensitive		Fonction
1	Marche / Arrêt	Mettre l'appareil sous/hors tension
2	Verrouillage	Verrouillage/déverrouillage du bandeau de commande
STOP GO	Stop+Go	Activer/désactiver la fonction de maintain au chaud
0	Arrêt	Mettre la zone de cuisson à l'arrêt
1 - 9 / B	Niveau de cuisson	Régler le niveau de cuisson
B	Puisance	Activation/désactivation de la fonction Puisance
1	Minuteur	Sélection du Minuteur
+	Augmenter les réglages	Augmenter le temps du minuteur
-	Diminuer les réglages	Diminuer le temps du minuteur

Voyants

Voyant		Description
S S S E + n b r e	Chaleur résiduelle	La zone de cuisson est encore chaude
	Erreur	La fontion Erreur s'est enclenchée
? J	Détection des plats de cuisson	Les plats de cuisson ne sont pas adaptés ou trop petits ou bien il n'y a pas de plat de cuisson sur la zone de cuisson.
? J	arrêt automatique	Arrêt activé

Indicateur de chaleur résiduelle

Avertissement : La chaleur résiduelle peut'être source de brûlures.

Une fois l'appareil mis à l'arrêt, les zones de cuisson nécessitent un certain temps pour refroidir. Surveilliez l'indicateur de chaleur résiduelle

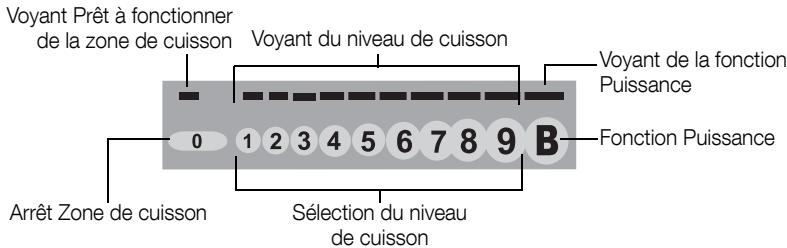

Bandeau de commande

Le niveau de cuisson et la fonction Puissance se reglent à partir du bandeau de commande. L'indicateur du niveau de cuisson consiste en une chaîne d'éléments lumineux.

Si vous effleurez le bandeau de commandependant plus de 6 secondes, un signal sonore retentit et l'appareil se met à l'arrêt.

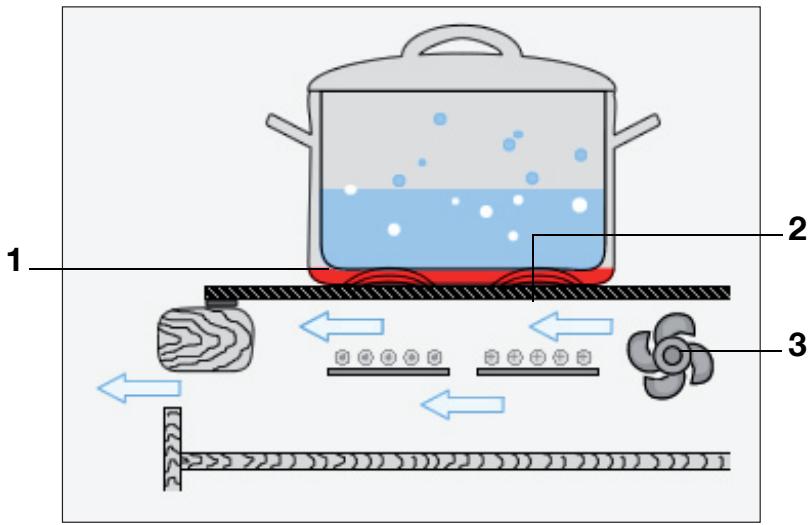

Les foyers à induction générent la chaleur nécessaire directement sur le fond des plats de cuisson. La chaleur résiduelle des plats de cuisson suffit pour chauffer la vitrocéramine.

Le ventilateur de refroidissement se met en fonctionnement et s'arrête automatique en fonction de la température du système électronique.

Utilisation de l'appareil

Utilisez des plats de cuisson adaptés aux zones de cuisson à induction.

Mettre l'appareil sous/hors tension

	Bandeau de commande	Affichage
Mise en fonctionnement	Effleurer ① pendant 1 seconde	Levoyant s'allume. Lesvoyants de fonctionnementdes zones de cuisson s'allument également.
Mise à l'arrêt	Effleurer ① pendant 1 seconde	Levoyant s'éteint. Lesvoyants de fonctionnementdes zones de cuisson s'éteignent à leur tour.

i A pree la mise sous tension, il est necesse saire d'activer un niveau de cuisson ou une fonction dans les 10 secondes environ qui suivant dans le cas contraire l'appareil se déconnecte automatique. ment.

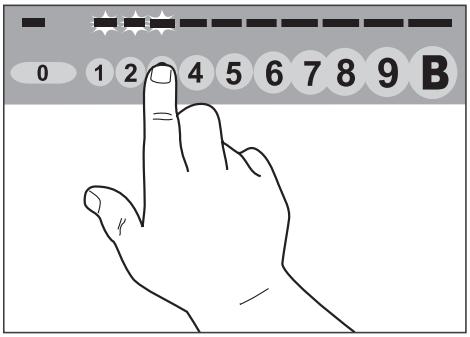

Selectionner le niveau de cuisson

Appuyez sur la touche correspondant au niveau de cuisson souhaité.

Le niveau de cuisson s'affiche. Corrigez-le au besoin en effleurant une autre position, à droite ou à gauche.

Ne relâchez pas la pression tant que le niveau de cuisson souhaité n'est pas atteint.

Verrouiller/déverrouiller le bandeau de commande

Il est possible à tout moment de verrouiller le bandeau de commande à l'exception de la touche sensitive „Marche/Arrêt“, ce qui permet d'éviter de modifier une seLECTION, par ex. en le nettoyant avec un chiffon.

	Bandeau de commande	Affichage
Mise en fon-c-tionnement	Effleurer	s'allume
Mise à l'arrêt	Effleurer	s'éteint

La déactivation de l'appareil déclenché automatiquement le verrouillage.

Activer/désactiver la fonction STOP+GO

La fonction STOP+GO active la fonction de maintien au chaud pour toutes les zones de cuisson actives en même temps, et les fait repasser ensuite au niveau de cuisson initial.

	Bandeau de commande	Affichage
Mise en fonctionnement	STOP GO effleurer	Position de maintain au chaud
Mise à l'arrêt	effleurer STOP GO	Niveau de cuisson initial (sauf démarrage de cuisson automatique et fonction puissance)

La fonction de minuterie n'est pas dé-sactivée par la fonction STOP+GO.
STOP+GO verrouille l'ensemble du bandeau de commande, sauf les touches à effleurement ①.

Utilisation de la commande de démarrage automatique de la cuisson

Tous les foyers sont équipés du démarrage automatique de la cuisson. La cuisson automatique s'effectue en deux temps : le démarrage de la cuisson automatique se fait à pleine puissance. Sa durée varie en fonction du niveau de cuisson sélectionné pour la suite de la cuisson.

A la fin de cette durée, la puissance maximum bascule automatiquement sur le niveau de cuisson sélectionné precedement.

Étape	Affichage
1.	Sélectionner le niveau de cuisson B	L'indicateur de B clignote
2.	Sélectionner le niveau de cuisson souhaité de 1 à 8.	Le niveau de cuisson souhaité s'affi-che. L'indicateur de B s'allume.Tant que l'indicateur de B est allumé,l'appareil fonctionne à pleine puissan-ce.L'indicateur de B s'éteint lors que le temps du démarrage de la cuisson est écouné.

La durée du démarrage automatique de la cuisson dépend du niveau cuisson selec-tionné.

Niveau de cuisson	Durée du démarrage automatique de cuisson [min:sec]
1	0:10
2	0:10
3	3:10
4	5:50
5	10:10
6	2:00
7	2:30
8	2:50
9	---

Utilisation de la sécurité enfants

La sécurité enfants évite toute activation non souhaïée de l'appareil.

Activer la sécurité enfants

Étape	Bandeau de commande	Voyant de contrôle
1.	① Mettre l'appareil en fonctionnement (ne pas sélectionner de niveau de cuisson)	Levoyant s'allume. Les voyants des zones de cuisson s'allu-ment.
2.	effleurer pendant 4 secondes	s'allume
La sécurité enfants est activée.

Déactiver la sécurité enfants

Étape	Bandeau de commande	Voyant de contrôle
1.	① Mettre l'appareil en fonctionnement (ne pas sélectionner de niveau de cuisson)	② s'allume
2.	Effleurer ① pendant 4 secondes	③ s'éteint.
3.	Mettre à l'arrêt l'appareil.
La sécurité enfants est désactivée.

i La sécurité enfants ne peut etree activee et desactivee,que lorsqu'aucun niveau de cuisson n'est selectionné.

Brides la sécurité infant

La sécurité infant peut être désactivée le temps d'une cuisson seulement, elle reste active ensuite.

Étape	Bandeau de commande	Voyant de contrôle
1.	① Mettre l'appareil en fonctionnement	s'allume
2.	effleurer pendant 4 secondes	s'éteint.
Jusqu'à la prochaine mise à l'arrêt de l'appareil, celui-ci peut être utilisé normalement. La sécurité enfants reste active après la mise hors tension.

i Aprese le bridage de la sécurité enfants, un niveau de cuisson ou une fonction doit etre regle dans un delai approximatif de 10 secondes.Dans le cas contraire, l'appareil s'eteindra automatiquement.

Activer/désactiver la fonction Puissance

La fonction Puissance confère davantage de puissance aux zones de cuisson par induction, par exemple pour porter rapidement à ébullition une grande quantité d'eau. La fonction Puissance est activée pendant une durée maximum de 10 minutes. Ensuite, les zones de cuisson par induction repassent automatiquement au niveau de cuisson réglé 9.

	Bandeau de commande	Affichage
Mise en fonctionnement	Effleurer B	Les éléments lumineux du bandeau de commandes'allument. L'indicateur de Bclignote.
Mise à l'accêt	Sélectionner le niveau de cuisson 1-9	Le niveau de cuisson choisis'affiche. L'indicateur situé au-dessus de B s'éteint.

A la fin de la fonction Puissance, les zones de cuisson permutent de nouveau sur le niveau de cuisson precedemment sélectionné.

Gestion de la puissance

Les zones de cuisson de la plaque de cuisson disposent d'un niveau de puissance maximum.

La puissance maximale est atteinte lorsqu'le niveau de puissance 9 est activé pour toutes les zones de cuisson

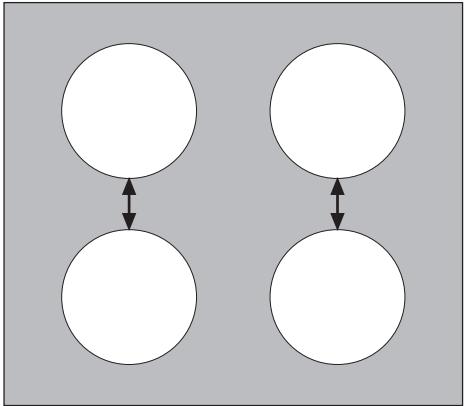

Deux zones de cuisson forment une paire, (voir graphique), c'est-à-dire que le dispositif de gestion de puissance répartit la puissance maximale disponible entre ces deux zones de cuisson.

Lorsque la fonction de puissance est activée pour une zone de cuisson, ce dispositif de gestion lui fournit un supplément de puissance au détriment de l'autre zone de cuisson de la paire.

Exemple: le niveau de puissance 9 est selectionné pour une zone de cuisson. La fonction Puissance est activée pour la zone de cuisson correspondante. La fonction Puissance est executée. 9 Cependant, la puissance maximale est dépassée tant pour la zone de cuisson pour laquelle le niveau de puissance 9 a été selectionné que pour l'autre zone de cuisson de la paire pour laquelle la fonction Puissance a été activée. Dans ce cas, le dispositif de gestion de la puissance réduit la puissance de la première zone de cuisson activée, en le faisant passer de 5 à 5, par exemple. 9 L'indicateur affiche 5, ce qui correspond au niveau de puissance maximum possible en ce moment. (L'indicateur 9 passera de 5 à 3 ou de 9 à 6 ou à une autre valeur en fonction du type d'appareil et de la dimension de la zone de cuisson.)

Utilisation du minuteur

Fonction	Condition de mise en oeuvre	Résultat après écoulement du déliar
Désactivation automatique	d'une zone de cuisson selec-tionnée	le signal sonore clignote La zone de cuisson se dé-sactive
Minuteur	pour zones de cuisson non uti-lisées	le signal sonore clignote

Si uniquement la fonction minuteur a ete activee, celle-ci ne peut etre modifiee que lorsque I'appareil est en marche.
Lorsqu'un niveau de cuisson est selec-tionné en plus du minuteur pour cette même zone de cuisson, cette dernière se désactive après écoulement de la durée programmée.
La déactivation d'une zone de cuisson entraine la déactivation de la fonction Minuteur.

Sélection d'une zone de cuisson

Etape	Bandeau de commande	Affichage
1.	Appuyez sur ① 1 fois	Le voyant de contrôle de la première zone de cuisson clignote
2.	Appuyez sur ① 1 fois	Le voyant de contrôle de la seconde zone de cuisson clignote
3.	Appuyez sur ① 1 fois	Le voyant de contrôle de la troisième zone de cuisson clignote
4.	Appuyez sur ① 1 fois	Le voyant de contrôle de la quatrième zone de cuisson clignote

Lorsque la fonction Minuteur est selec-tionnée sur plusieurs zones de cuisson, le temps restant le plus court de l'ensemble de ces fonctions s'affiche au de quelques secondes et levoyant de contrôle correspondant clignote.

Régler l'heure

Etape	Bandeau de commande	Voyant
1.	① Sélectionner une zone de cuisson	Levoyant de contrôle de la zone de cuisson sélectionnée clignote
2.	+ ou - effleurer	00 à 99 minutes
Au bout de quelques secondes, levoyant de contrôle clignote plus lentement. Le temps est à présent régle. Le temps est désormais décompté.

Déspectiver la fonction minuteur

Etape	Bandeau de commande	Voyant
1.	Sélectionner une zone de cuisson	Levoyant de contrôle de la zone de cuisson sélectionnée clignote plus rapidement Le temps restant s'affiche
2.	— Effleurer	Le temps restant sera décompté jusqu'à 00.
Levoyant de contrôle s'éteint. La fonction minuteur s'éteint pour la zone de cuisson sélectionnée.

Modifier la durée

Etape	Bandeau de commande	Voyant
1.	Sélectionner une zone de cuisson	Le voyant de contrôle de la zone de cuisson sélectionnée clignote plus rapidement. Le temps restant s'affiche
2.	+ ou — effleurer	0 à 99 minutes
Au bout de quelques secondes, le voyage de contrôle clignote plus lentement. Le temps est à présent régle. Le temps est élevé décompté.

Affichage du temps restant d'une zone de cuisson

Etape	Bandeau de commande	Affichage
1.	① sélection d'une zone de cuisson	Levoyant de contrôle de la zone de cuisson sélectionné clignote plus rapidement Le temps restant s'affiche
Après quelques secondes, le clignotement duvoyant de contrôle ralentit

Désactivation du signal sonore

Etape	Bandeau de commande	Signal sonore
1.	Appuyez sur ①	Confirmation signal sonore
Neutralisation du signal sonore

Arrêt automatique

Table de cuisson

• Si, après activation de la table de cuisson, une zone de cuisson ou un niveau de cuisson n'est pas sélectionné dans les 10 secondes environ qui suivent, la table de cuisson se désactive automatiquement.
  Si un ou plusieurs champs de sonde sont couverts pendant plus de 10 secondes par des objets (casserole, etc), un signal retentit et la plaque de cuisson s'eteint automatiquement.
• Lorsque toutes les zones de cuisson sont désactivées, la table de cuisson se désactive automatiquement au bout de 10 secondes environ.

Bandeau de commande

• Si lors de la mise à l'arrêt un ou plusieurs champs de capteur du pupitre de commande est couvert pendant plus de 10 secondes, un signal sonore retentit. Le signal sonore s'arrête automatiquement des que les champs des capteurs ne sont plus couverts.

Zones de cuisson à induction

• En cas de surchauffe (par ex. lorsqu'une casserole chauffée ne contient pas d'aliments), le foyer de cuisson s'eteint automatiquement s'affiche. Avant toute nouvelle utilisation, le foyer de cuisson doit être régé sur et doit avoir refroidi.
  Si vous utilisez de la vaiselle non adap-. tée, s allume sur l'indicateur et le. moyant des foyers de cuisson s'eteint au bout de 2 minutes.
  Si, après quelques instants, l'une des zones de cuisson n'est pas désactivée ou si le niveau de cuisson n'est pas modifié, la zone de cuisson en question se désactive automatiquement. ? s'affiche. Avant de réutiliser la zone de cuisson, il faut la remettre sur 0

Niveau de cuisson	Désactivation après
1 - 2	6 heures
3 - 4	5 heures
5	4 heures
6 - 9	1 heures 30

Plats pour cuisson sur zones de cuisson à induction

Matéraux des ustensiles de cuisson

Matériaux des ustensiles de cuisson	pouvant convenir
fonte	+
acier, acier émaillé	+
acier inoxydable	+*
Fond de casserole multicouches	+*
aluminium, cuivre, laiton	-
verre, céramique, porcelain	-

Les ustensiles de cuisine pour zones de cuisson à induction portent un marquage spécial apposé par leur fabricant.

Test d'aptitude

Les ustensiles de cuisine convennent pour l'induction si ...

... une petite quantité d'eau déposée sur un foyer à induction devient chaude en un court laps de temps après avoir sélectionné le niveau de cuisson 9.
... un aimant adhé au fond de l'ustensile de cuisson.

Fond de l'ustensile de cuisine

Le fond de l'ustensile de cuisine doit etre aussi épais et plan que possible.

Taille des cassetoles

Jusqu'à une limite déterminée, les zones de cuisson par induction s'adaptent automatiquement à la taille du fond de l'ustensile de cuisine. Cependant, selon la taille de la zone de cuisson, il faut que la partie magnétique sur le fond de cet ustensile dispose d'un diamètre minimal.

Diamètre de la zone de cuisson [mm]	Diamètre minimal du fond du réseau [mm]
210	180
180	145
145	120

Placez votre plat de cuisson bien au centre de la zone de cuisson.

Conseils d'économie d'énergie

Placez votre plat de cuisson sur la zone de cuisson avant d'activer cette dernière.

Dans la mesure du possible, couvrez toujours votre plat de cuisson avec un couvercle.

Examples d'utilisation pour la

cuisson

Les valeurs indiquées dans le tableau suivant sont indicatives.

Niveau de cuisson	Type de cuisson	adapté à	Durée	Remarques/conseils
0		en position
1	Conserver au chaud :	Conserver des plats cuits au chaud	si nécessaire	les recouvrir
1-2	Faire fon-dre	de la sauce hollandaise, faire fondre du beurre, du cho-colat, de la gelatine	5-25 min	Remuez de temps en temps
	Conserver	une omelette norvégienne, royale	10-40 min	Couvrez-la avec un couver-cle
2-3	Faire gon-fler	Faire gonfler du riz ou des plats à base de rizFaire réchauffer des plats cuisi-nés	25-50 min	Versez au moins le double de quantité d'eau que de riz, re-muez le riz au lait de temps en temps.
3-4	Cuire à l'étuvéeCuire à la vapeur	Cuire des légumes ou du poisson à la vapeurCuire de la viande à l'étouffée	20-45 min	Pour les légumes, utilisez juste un peu d'eau (quelques cuillères à soupe)
4-5	Cuire à l'eau	Faire cuire des pommes de terre à l'étuvée	20-60 min	Utilisez juste un peu d'eau, par ex. max. ¼ l'eau pour 750 g de pommes de terre
		Faire cuire des quantités assez importantes d'aliments, ragouts et soupes	60-150 min	Jusqu'à 3 l d'eau plus les ingréduents
6-7	Faire cuire à feu doux	des escalopes, des cordons bleus, des steaks de viande hâ-chée, des saucisses, du foie, des roux, des oeufs, des gâteaux aux oeufs, faire frire des beignets.	cuisson continue	Retournez de temps en temps
7-8	Faire cuire à tempé-rature éle-vée	des beignets de pommes de terre, des rognons, des steaks, des galettes	5-15 minpoèle pro	Retournez de temps en temps
9	Porter à ébullitionFaire revenir Faire frîre	Porter des quantités importantes d'eau à ébullition, faire revenir de la vande(goulasch, bœuf brais), faire frire des pommes frites

La fonction Puisance peut également permettre de porter à ébullition des quantités importantes de liquide.

Attention! Risque de brûlure dû à la chaleur résiduelle.

Attention! Les produits de nettoyage agressifs ou abrasifs endommagent l'appareil. Nettoyez l'appareil avec de I'eau et de la lessive.

Attention! Les restes de produits de nettoyage endommagent l'appareil. Nettoyez les restes avec de I'eau et un produit de nettoyage.

Nettoyez l'appareil après chaque utilisation

1. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
2. Séchez l'appareil avec un chiffon propre.

Enlever les salissures

1. Placez le gratoir de nettoyage obliquement par rapport à la surface de la vitrocéramique.
2. Enlevez les salissures en faisant glisser la lame.
3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
4. Séchez l'appareil avec un chiffon propre.

	enlevez
Type de salissure	immédia-tement	lorsque l'appareil a refroidi	avec
Sucre, mets contenant du sucre	oui	---	Grattoir de nettoyage*
Matériaux en plastique, feuilles en alu-minium	oui	---
Bords calcaires et d'eau	---	oui	Produit de nettoyage de vitrocéramique ou d'acier inoxydable*
Burette àGRAISSE	---	oui
Colorations métalliques liésantes	---	oui

• gratoir de nettoyage, produit de nettoyage de vitrocéramique ou d'acier inoxydable sont disponibles dans les magasins spécialisés.

Nettoyez les salissures tenaces à l'aide d'un produit de nettoyage pour vitrocéramique ou acier inoxydable.

Meme s'il n'est plus possible de faire disparaitre les égratignures ou les taches sombres sur la vitrocéramique, cela n'a aucune influence sur le fonctionnement de l'appareil.

Symptôme	Cause possible	Solution
Les plaques de cuisson ne se met- tent pas en marche et ne fonction- nent pas	Plus de 10 secondes se sont écoulées depuis la mise en mar- che de l'appareil	Mettez l'appareil à nouveau en marche.
	Le verrouillage est activé	Désactivez le verrouillage (cf. cha- pitre “ verrouillage/déverrouillage du champ d'utilisation”)
	Le verrouillage parental est activé	Désactivez le verrouillage parental (cf. chapitre " verrouillage paren- tal")
	Plusieurs zones de capteurs ont été touchées en même temps	Veuillez ne toucher qu'une zone de capteur
	Le système d'accrit automatique s'est enclenché	Veuillez évientement retarder des objets se trouvant sur le champ d'utilisation (casseroles, maniques etc.). Mettez l'apparil à nouveau en marche
	Bandeau de commande sale	Les touches à effleurement doit être sèches et exemples de tracesGRAisse.
L'indicateur de chaleur résiduelle ne s'affiche pas	La zone de cuisson fonctionne seulement depuis peu et n'est par conséquent pas encore chaude	Si la zone de cuisson est chaude, contactez le service après-vente.
Répétition du signal sonore (6 fois), l'appareil se déconnecte	Une ou plusieurs touche(s) sensiti- tve(s) a/ont été recouverte(s) pen- dont plus de 10 secondes	Libériquez les touches sensitives
L'appareil est hors tension et un signal sonore retentit.	Des objets recourent partielle- ment ou complètement le champ de commande.	Éloignez les objets du champ de commande.
Un signal sonore retentit, l'appareil se met sous tension puis de nou- veau hors tension au bout de 5 se- condes ; au bout de 5 autres secondes, un nouveau signal so- nore retentit	La touche sensitive Marche/Arrêt est recouverte, par exemple par un chiffon	Ne déposez aucun object sur le bandeau de commande
L'affichage alterne entre deux ni- veaux de cuisson	La commande de la fonction Puis- sance réduit la puissance de cette zone de cuisson	Voir chapitre „Activer/désactiver la fonction Puisssance“
s'allume	Vaissele de cuisson non adaptée	Utiliser de la vaissele adaptée
	Ne pas placer de vaissele de cuis- son sur le foyer de cuisson	Placer la vaissele de cuisson
	Le diamètre du fond du plat de cuisson est trop petit pour le foyer	Utiliser un foyer de cuisson plus petit
		Utiliser de la vaissele adaptée
À est allumé	La protection anti-surchauffe de la zone de cuisson s'est déclenchée	Arrêté la zone de cuisson. Rallumer la zone de cuisson.
	L'arrêt automatique de sécurité s'est déclenché	Éteindre l'appareil. Rallumer l'ap-pareil
Affichage de E et d'un chiffre	Erreur du système électrique	Débranchez l'appareil pendant quelques minutes (enlevez le fusi-ble de l'installation domestique). Si E s'affiche de nouveau après avoir rebranché l'appareil, contactez le service après-vente

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-venture de votre magasin vendeur.

Avertissement! L'installation, le branchement et les réparations doivent être effectuées uniquement par des professionnelles qualifiés. Des réparations non effectuées dans les règes peuvent s'avérer très dangereuses pour l'utilisateur.

Bruits lors du fonctionnement

Selon le matériel et l'usinage du fond de l'appareil de cuisson les bruits suivants peuvent être perçus lorsque les zones de cuisson par induction sont en marche :

• Crépiment (1)

lorsque la batterie de cuisson est composée de plusieurs matériaux (usinage en sandwich)

• Sifflement (1)

lorsqu'une ou plusieurs zones de cuisson sont utilisées à haute puissance et que la batterie de cuisson est composée de plusieurs matériaux (usinage en sandwich)

Bourdonnement (2)

peut être perçu lorsqu'on utilise un niveau de puissance élevé

• Cliqueitis (2)

Iors de commutations electroniques

• Souffle, ronronnement (3)

L'appareil est équipé d'un ventilateur pour refroidir le système électronique.

Lorsque le ventilateur est en marche, un souffle ou un ronronnement peut etre perçu. Ce bruit peut varier selon la puissance en jeu et durer encore un certain temps après que l'appareil a ete eteint.

En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.

Les bruits décrits ci-dessus sont normaux et n'indiquent pas un dernier quel-conque.

Protection de l'environnement

Elimination du matériel d'emballage

Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Déposez les matériaux d'emballage en fonction de leur signe distinctif dans les containerurs prévus à cet effet (renseignez-vous auprès des services de votre commune).

Appareils usages

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique etlectronique). En procedant à la mise au rebut de l'appareil dans les régles de I'art, nous pré-servons I'environnement et notre sécurité, s'assurant ainsi que le dechets seronttraités dans des conditions optimum. Pour obltenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin ou vous aze effectué I'achat.

Conseils de sécurité

Attention! A dire impératifement!

L'utilisateur est tenu de respecter la législation, la reglementation, les directives et les normes en vigueur dans le pays de destination de l'appareil (dispositions réglementaires en matière de sécurité, de recyclage, etc.)

Le montage doit être exclusivement effectué par un spécialiste.

La distance minimum requise par rapport aux autres apparèils et aux meubles adjacents doit être respectée.

La protection contre les contacts doit etre garantie par I'installation ; par exemple, des tiroirs peuvent etre montes uniquement avec un fond de protection directement sous I'appareil.

Il faut protégier l'appareil contre l'humidité avec du mastic pour joints au niveau des découpes sur le plan de travail.

Le joint comble les fentes entre le plan de travail et l'appareil.

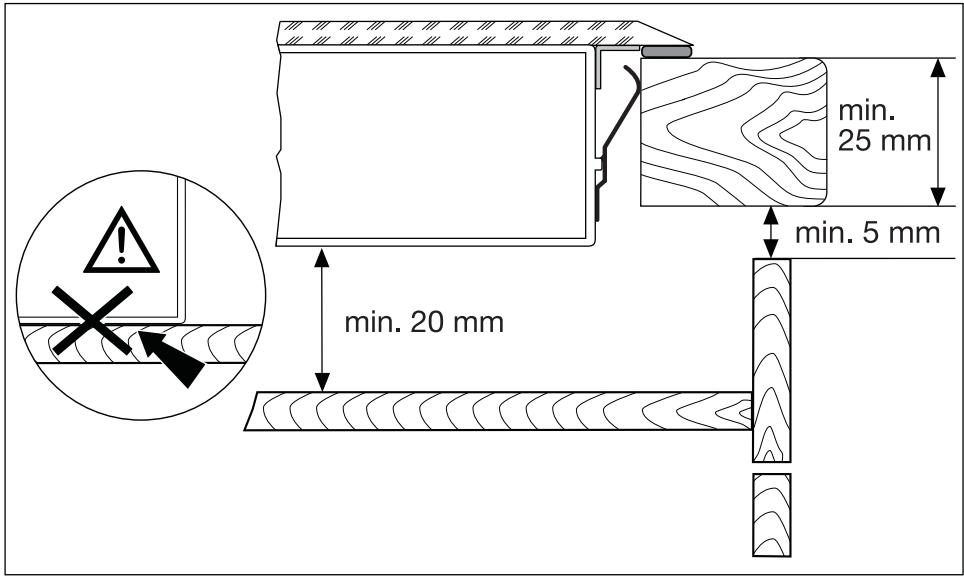

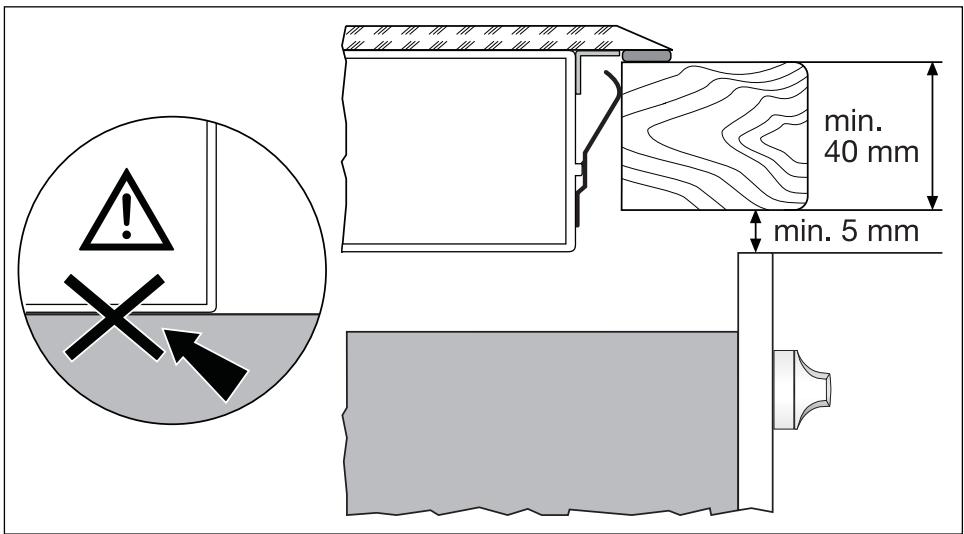

Montez sur la partie inférieure de l'appareil un élément de protection contre la vapeur et l'humidité susceptibles d'être dégagées par ex. par un lave-vaisselle ou un four.

Eviter de monter l'appareil à proximé d'une porte ou sous une fenêtre. Autrement, l'ouverture d'une porte ou d'un battant de fenêtre peuvent arracher le plat de cuisson posé sur la plaque de cuisson.

Risque de blessure par courant électrique.

La borne de raccordement au réseau est sous tension.
- Mettre la borne de raccordement au réseau hors tension.
- Respecter le schéma de raccordement.
- Respecter les consignes de sécurité du domaine électrotechnique.
Assurer une protection contre les contacts électriques par une installation conforme.
- Le raccordement électrique doit exclusivement être effectué par un électricei qualifié.

Dommages matériels par courant électric.

• Des connecteurs à fiche mal fixés ou non conformes peuvent provoquer une surchauffe de la borne.
  Fixer les raccords boulonnés de maniere adequate.
• Proceder à la décharge de traction des cables.
  Pour les raccordements 1 ou 2 phases, utilisez respectivement un cable approprié de type H05BB-F T de max. 90^ (ou de plus grande capacité).
• En cas d'endommagement du cable de raccordement de l'appareil, remplacez impératifement ce dernier par un cable spécifique (de type H05BB-F Tmax. 90^ ou de plus grande capacité). Ce type de cable est disponible auprès du service après-vente.

Au niveau de l'installation électrique, prévoir un dispositif qui permette de couper cet ap-pareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm.

Des dispositifs de protection appropriés sont par exemple les disjoncteurs, les fusibles (les fusibles visés doivent être rétirés de leur socle), les disjoncteurs différentiels et les contacteurs.

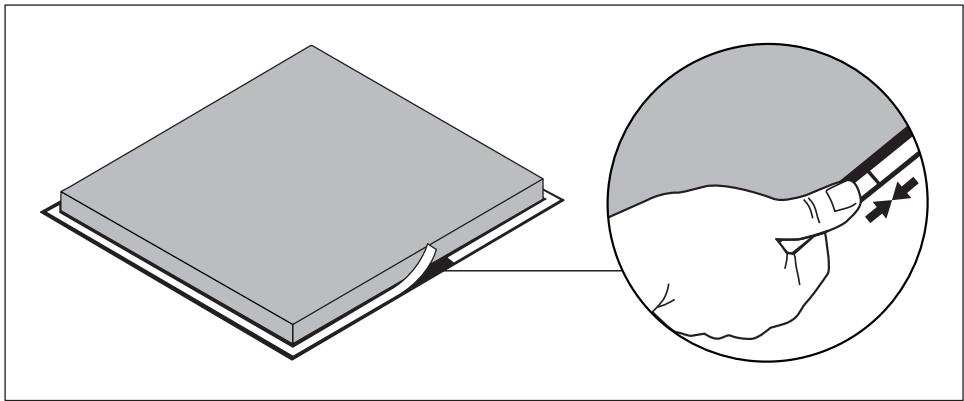

Application du joint

• Nettoyez le plan de travail dans la zone de coupe.
  Coller immédiatement le joint d'étanchéité autocollant d'un côté livre sur la partie inférieure du plan de travail, le long du bord extérieur de la vitrocéramique. Ne pas l'étirer. Le point de jonction doit se couver au milieu d'un côté.

Après avoir mesuré la longueur (laissez quelques mm), poussez fermement les deux extrémités l'une contre l'autre.

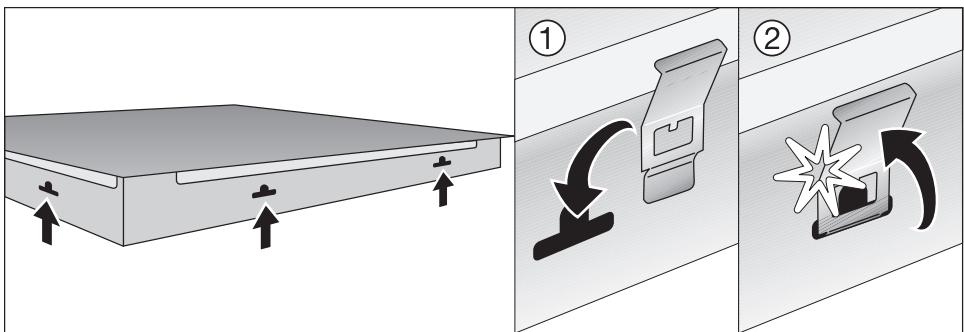

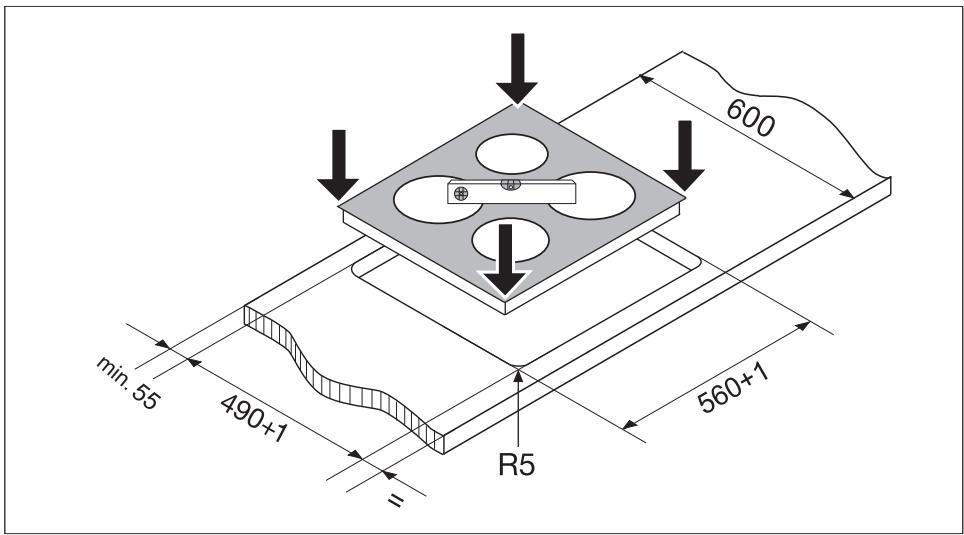

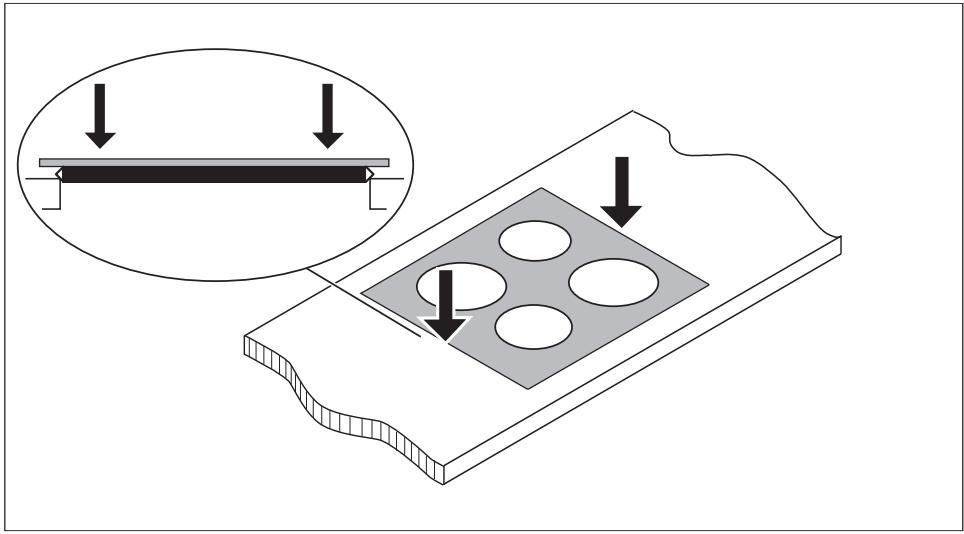

Montage

Plaque signalétique

En cas d'anomalie de fonctionnement vérifie d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre "Que faire, si...").

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter vous vendeur ou à défaut le Centre Contact Consommateurs qui vous communiquera l'adresse service après-vente.

Pour un dépannage dans les plus brefs dé- lais, nous vous demandons de nous fournir les informations suivantes :

Vitrocérample avec une combinaison de lettres et de trois chiffres
Désignation du modele
- Numéro du produit (PNC)
- Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque signaletique)
Type de dysfonctionnement
Eventuèlement le message d'erreur affi-ché par l'appareil

Pour pouvoir acceder rapidement aux numéros d'identification de l'appareil, nous vous recommendons de les consigner à cet endroit.

Désignation du modele

PNC:

S-No:

··

··

www.electrolux.com

www.electrolux-arthurmartin.fr
