Type de produit	Plaque de cuisson à induction
Marque	ARTHUR MARTIN
Modèle	AHD60130S
Nombre de foyers	4
Type de foyers	Induction
Puissance totale	7,2 kW
Alimentation électrique	230 V / 50 Hz
Matériau de la surface	Vitrocéramique blanche
Dimensions (L x P x H)	60 cm x 52 cm x 5 cm (estimation)
Poids	10 kg (estimation)
Fonction Puissance (booster)	Oui, durée variable selon zone (2, 5, 8 min)
Gestion de puissance	Oui, réduction automatique de la zone associée
Sécurité enfants	Oui, verrouillage par combinaison de commandes
Arrêt automatique	Oui, après 1h30 à 6h selon le niveau de cuisson
Indicateur de chaleur résiduelle	Oui, symbole H
Détection des récipients	Oui, symbole F en cas d'absence ou de récipient inadapté
Types de casseroles compatibles	Acier, émail, fonte, inox aimanté
Nettoyage	Chiffon humide et produit doux ; grattoir pour salissures tenaces
Consommation d'énergie	Classe d'efficacité énergétique non spécifiée
Réparabilité	Pièces détachées disponibles auprès du service après-vente
Garantie	Selon conditions du vendeur

FOIRE AUX QUESTIONS - AHD60130S ARTHUR MARTIN

Quels types de casseroles utiliser sur cette plaque à induction ?

Utilisez des casseroles en acier, émail, fonte ou inox aimanté (testez avec un aimant). Pour les plats en inox, vérifiez la mention du fabricant. Évitez l'aluminium, le cuivre, le verre et la céramique non adaptés.

Comment activer le verrouillage parental (sécurité enfants) ?

Tournez légèrement les commandes des zones 1 et 3 simultanément vers la gauche à partir de zéro. Le symbole L s'affiche. Pour désactiver, répétez la procédure.

Que signifie l'affichage 'F' sur la plaque ?

L'affichage F indique qu'aucun récipient adapté n'est détecté : soit le plat n'est pas compatible induction, soit il est trop petit, soit il n'y a pas de plat. Placez un récipient adapté ou utilisez une zone plus petite.

Comment utiliser la fonction Puissance (booster) ?

Tournez légèrement la commande au-delà de la butée de fin de course. L'affichage montre P. La durée est limitée selon la zone : 2 min (140 mm), 5 min (180 mm), 8 min (210 mm). Attention, la puissance de l'autre zone peut être réduite.

Que faire si la plaque affiche 'E' et un chiffre ?

C'est une erreur électronique. Débranchez l'appareil quelques minutes (ou coupez le fusible). Si le problème persiste, contactez le service après-vente.

Comment nettoyer la vitrocéramique blanche ?

Nettoyez après chaque usage avec un chiffon humide et un peu de produit vaisselle doux. Pour les salissures tenaces (sucre, plastique fondu), utilisez un grattoir de nettoyage pour vitrocéramique, en inclinant la lame. Rincez et séchez.

Pourquoi la plaque devient-elle verdâtre en chauffant ?

C'est un phénomène normal. La vitrocéramique blanche peut prendre une teinte verdâtre à chaud. Elle retrouve sa couleur blanche en refroidissant. Ne touchez pas la surface tant qu'elle est chaude.

Que faire en cas de surchauffe anormale ou d'arrêt automatique ?

Si la zone s'éteint et affiche '-', c'est dû à une surchauffe (ex : casserole vide). Remettez la zone sur zéro, laissez refroidir, puis réutilisez. L'arrêt automatique peut aussi se déclencher après inactivité : remettez la zone sur 0.

Quelle est la distance de sécurité pour les porteurs de pacemaker ?

Il est recommandé de ne pas s'approcher à moins de 30 cm des foyers à induction en fonctionnement.

Où trouver le numéro de modèle et le PNC pour le service après-vente ?

Ils figurent sur la plaque signalétique située sous l'appareil. Notez la désignation du modèle, le PNC (Prod.Nr.) et le numéro de série (S-No.) avant de contacter le service après-vente.

MODE D'EMPLOI AHD60130S ARTHUR MARTIN

Nous avons pensé à vous

lors de la conception de ce produit

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous nous temoignez en besoin-sant un apparéil Electrolux qui, nous l'esperons, vous accompagnera/agréblement au fil du temps. Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agreable. Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invités à prendre quelques minutes pour découvertre ce guide qui vous permettra de profiter au moins de tous les avantages de votre nouvel apparéil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sénérité.

A bientôt.

Sommaire

Avertissements importants 5
Description de l'appareil 7
Utilisation de l'appareil 10
Conseils de cuisson 14
Nettoyage et entretien 18
Que faire si ... 20
Protection de l'environnement 23
Instructions d'installation 24
Montage 26
Garantie/Si vous nevez nous
contacter 31
Service après-vente 34

Les symboles suivants sont utilisés dans ce guide d'utilisateur :

Attention ! A dire impératifement ! Remarques importantes relatives à la sécurité des personnes et informations destinées à prévenir les dommages causés à l'appareil

Remarques générales et recommendations

Remarques relatives à la protection de l'environnement

Risque dû à l'alimentation électrique

Avertissements importants

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommendations.

Utilisation réglementaire

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'apparéil sans danger.
• Ne jamais laisser l'appareil sans surveillance pendant le fonctionnement.
• Cet apparéil est uniquement destiné à l'usage domestique habituel et pour faire cuir et rôtir des alimentés.
• L'appareil ne peut enaucun cas servir de plan de travail ou de support.
• Ne pas procéder à des transformations ou à modifications de l'apparil.
• Ne pas placer de liquides susceptibles de brûler, de matériaux facilement inflammables ou d'objets susceptibles de fondre (par ex. dupapier aluminium, des matières synthétiques ou de l'aluminium) sur ou à promité de l'appareil.

Sécurité enfants

• Eviter systématiquement que les enfants en bas âge s'approchant de l'appareil.
• Les enfants plus âgés ne doivent être autorisés à utiliser l'appareil qu'accompagnés et sous surveillance.
• Afin d'éviter une mise en marche involontaire par des enfants en bas âge ou des animaux domestiques, nous vous conseillons d'activer le verrouillage parental.

Consignes générales de sécurité

• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agreés.
• Les apparèils encastrables ne peuvent être mis en fonctionnement qu'après avoir été montés dans des armoires et des plans de travail homologués et adaptations.
• En cas de panne de l'appareil ou de dommages à la vitrocéramique (cassures, fêules ou déchirures),mettre l'appareil hors et débranchez-le pour éviter un eventuel chocolélectrique.
• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agreés.

Précautions d'utilisation.

• Retirer les étiquettes et les films protecteurs de la vitrocéramique.
• Attention aux risques de brûlures lors de l'utilisation de l'appareil.
• S'assurer que les cables d'appareils électriques n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants.
• LaGRAISSÉ et L'huile tropchaudes sont facilement inflammables. Attention!Danger d'incendie!
• Mettre les foyers hors fonctionnement après chaque utilisation.
• Il est recommandé aux utilisateurs portant un pace-maker de ne pas s'approcher des foyers à induction en fonctionnement à moins de 30 cm de distance.
• Danger de brûlures! Ne pas poser d'objets métalliques, tels queouteaux, fourchettes, cuillères et couvercles de casseroles sur la table de cuisson car ils sont conducteurs.

Précautions de nettoyage

• Mettre l'appareil hors fonctionnement et le laisser refroidir avant de le nettoyer.
  Pour des raisons de sécurité, il est interdirit de nettoyer l'appareil avec un jet à vapeur ou un apparéil à haute pression.

Comment éviter d'endommager l'appareil

• Des objets peuvent endommager la vitrocérample en tombant.
• Les plats de cuisson peuvent endommager la vitrocéramique enheitant le bord.
• Les plats de cuisson en fonte ou pourvus d'un fonds abîné peuvent érafler la vitrocéramique lorsqu'on les déplace.
• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumer sur la vitrocéramique et doivent par conséquent être immédiatement enlevés.
• Ne pas placer de plats de cuisson vides sur les zones de cuisson et ne pasmettre ces dernières en fonctionnement sans recipient.
• Eviter de faire chauffer à vide les casseroles et les poêles. Cela peut endommager l'ustensile de cuisson ou la vitrocéramique.

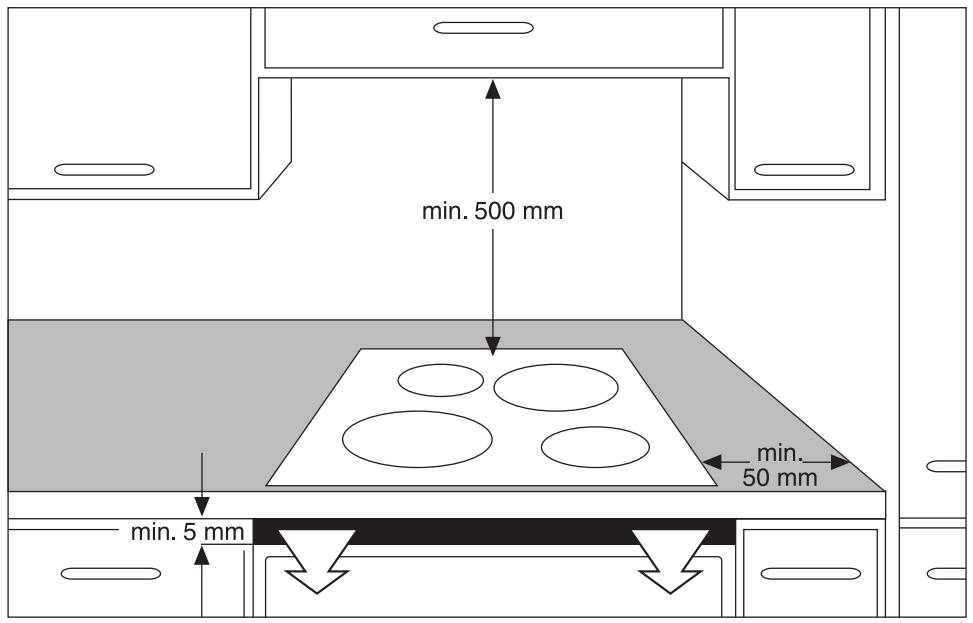

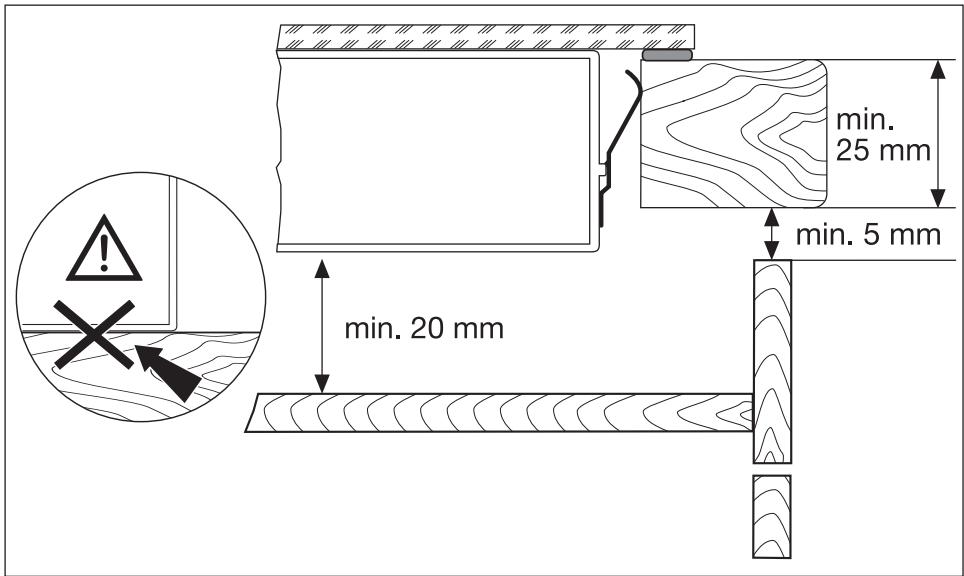

• Ne recouvre pas l'espace de 5cm permettant d'aérer l'espace entrestiné le plan de travail et la face avant du meuble.

Description de l'appareil

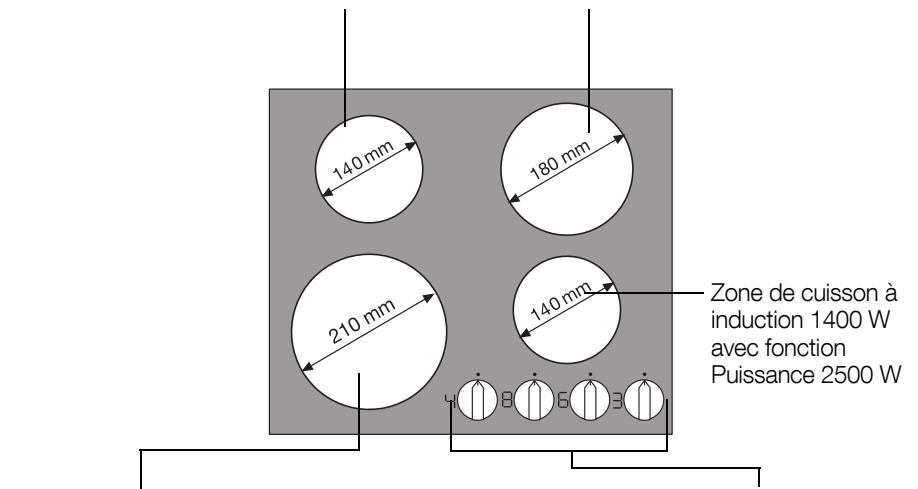

Equipement du plan de cuisson

Zone de cuisson à induction 1400 W
avec fonction Puissance 2500 W

Zone de cuisson à induction 1800 W
avec fonction Puissance 2800 W

Zone de cuisson à induction 2200 W
avec fonction Puissance 3100 W
Commande des zones de cuisson à affichage numérique

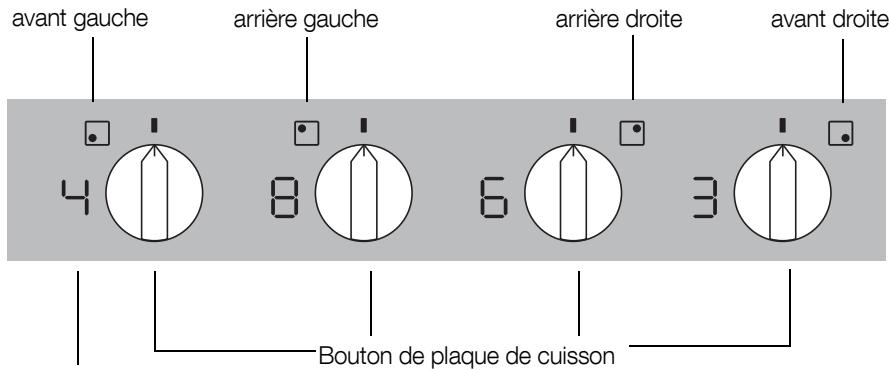

Bandeau de commande

Disposition des zones de cuisson en fonction des commandes

Affichage numérique

Voyants

Voyant		Description
Ø		La zone de cuisson est désactivée
Ø - Ø	Niveau de cuisson	Le niveau de cuisson est sélectionné
E	Erreur	Apparition d'une anomalie de fonction- nement
F	Détection des plats de cuisson	Les plats de cuisson ne sont pas adap- tés ou trop petits ou bien il n'y a pas de plat de cuisson sur la zone de cuisson.
H	Chaleur résiduelle	La zone de cuisson est encore chaude
L	Sécurité enfants	la sécurité enfants est activée
P	Puisance	La fonction Puisance est activée
-	arrêt automatique	Arrêt activé

Indicateur de chaleur résiduelle

Avertissement! Danger de brûlures dû à la chaleur résiduelle! Les zones de ciisson mettent un peu de temps à se refroidir après avoir été désactivées. Surveillance le voyant indiquant la chaleur résiduelle H

La chaleur résiduelle peut ettre utilise pour faire fondre un ingredient et pour conserver les plats au chaud.

Les foyers à induction générent la chaleur nécessaire directement sur le fond des plats de cuisson. La chaleur résiduelle des plats de cuisson suffit pour chauffer la vitrocéramique.

Le ventilateur de refroidissement se met en fonctionnement et s'arrête automatiquement en fonction de la températe du système électronique.

Plaque vitrocéramique blanche

Au cours du chauffage, la plaque vitrocérample blanche tend a devenir légèrement verdâtre. Il s'agit d'un phénomène normal.

Dès qu'elle sera à nouveau refroidie, elle reprendra sa couleur blanche d'origine.

Si la plaque vitrocéramique présente une couleur verdâtre, cela signifie qu'elle est chaude. Ne la touchez pas sous peine de vous brûler!

Utilisation de l'ordinateil

Utilisez des plats de cuisson adaptés aux zones de cuisson à induction.

Sélectionner le niveau de cuisson

	Commande des zones de cuisson	Affichage
Augmenter	Tournier vers la croite	☐ à ☨
Réduire	Tournier vers la gauche	☐ à ☠
Mettre à l'arrêt	Placer sur zéro	☐ / ☉

Activé/désactiver la fonction Puissance

La fonction Puissance augmente la performance des zones de cuisson, comme par exemple la possibilité de faire bouillirrapidement une quantité importante d'eau.

	Commande des zones de cuisson	Affichage
Mise en fonctionnement	Tourner légèrement au-delà de la butée de fin de course	P
Mise à l'accêt	Tourner vers la gauche	B à D / H

La fonction puissance est active pendant des durées différentes:

Diamètre de la zone de cuisson [mm]	Durée de la fonction Puisance [min]
210	8
180	5
140	2

Gestion de la puissance

Les zones de cuisson de la table de cuisson disposent d'un niveau de puissance maximum.

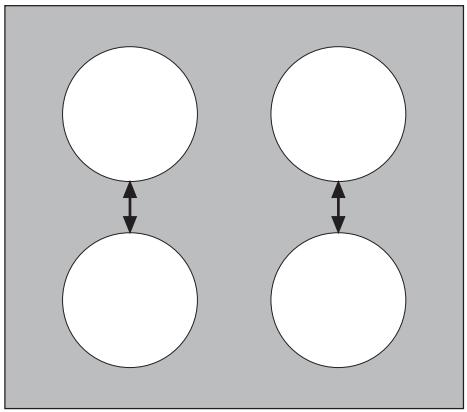

Deux zones de cuisson forment une paire (voir illustration).

Afin qu'il soit toujours possible d'activer la fonction Puisance, le dispositif de gestion de la puissance réduit, dans certaines circonstances, la puissance de l'autre zone de cuisson correspondante.

Exemple: le niveau de puissance 9 est sélectionné pour une zone de cuisson. La fonction Puissance est activée pour la zone de cuisson correspondante. La fonction Puissance est executée. Cependant, la puissance maximale est dépasseant tant pour la zone de cuisson pour laquelle le niveau de puissance 9 a été sélectionné que pour l'autre zone de cuisson pour laquelle la fonction Puissance a été activée. Dans ce cas, le dispositif de gestion de la puissance réduit la puissance de la première zone de cuisson activée, en le faisant passer de 9 à 7, par exemple. L'indicateur affiche 7, ce qui correspond au niveau de puissance maximum possible à ce moment là. (L'indicateur passera de 9 à 7 ou de 9 à 6 ou à une autre valeur en fonction du type d'appareil et de la dimension de la zone de cuisson.)

Utilisation de la sécurité enfants

La sécurité enfants évite toute activation non souhaitation de l'appareil.

	Commande des zones de cuisson	Affichage
Mise en fonctionnement	Tourne légèrement les commandes des zones de cuisson 1 et 3 simultanément vers la gauche à partir de la position zéro	L'est visualisé dans les 4 affichages si vous tentez demettre en fonctionnement une zone de cuisson.
Mise à l'accêt	Répéter la procédure	La sécurité enfants est désactivée. Il est dès lors possible demettre en fonctionnement n'importe celle zone du plan de cuisson.

Arrêt automatique

Zones de cuisson à induction

• Si une surchauffe anormale de la zone de cuisson s'est produit (ex. écipient vide), la zone de cuisson s'été int automatiquement et - s'affiche. Avant de réutiliser la zone de cuisson, il faut la remettre sur ① et la laisser refroidir.
• Si le recipient utilisé n'est pas adapté F s'allume sur l'afficheur et s'eteint au bout de deux minutes. Ensuite - s'affiche. Si le réglage de la commande de la zone de cuisson est modifié alors que F est allumé, - apparait à l'affichage. Avant de réutiliser la zone de cuisson, il faut la remettre sur
• Si, après quelques instants, l'une des zones de cuisson n'est pas dé-sactivée ou si le niveau de cuisson n'est pas modifié, la zone de cuisson en question se désactive automatiquement. - s'affiche. Avant de réutiliser la zone de cuisson, il faut la remettre sur 0 .

Niveau de cuisson	Désactivation après
1 - 2	6 heures
3 - 4	5 heures
5	4 heures
6 - 9	1 heures 30

Conseils de cuisson

Plats pour cuisson sur zones de cuisson à induction

Vaissselle

vaisselle	adéquate
acier, émail d'acier	oui
fonte	oui
acier inoxydable	si le fabricant l'a désigné
aluminium, cuivre, laiton	---
verre, céramique, porcelain	---

La vaisselle à feu pour les plaques de cuisson à induction est désignée par le fabricant.

Test d'aptitude

La vaisse à feu est appropriée pour l'induction si ...

... un peu d'eau sur une plaque de cuisson à induction se chauffe en peu de temps avec une puissance de cuisson 9.
... un aimant adhère au fond de la vaisselle.

Certaines vaisselles à feu émettent des bruits lors de leur utilisation sur des plaques de cuisson à induction. Ces bruits ne désignent pas un dysfonctionnement de l'appareil et ils n'entravent enaucun cas la fonction de l'appareil.

Fond de la vaisselle

Le fond de la vaisselle à feu doit être aussi écais et plat que possible

Taille des cassetoles

Les plaques de cuisson à induction s'adaptent automatiquement à la taille du fond de la vaisse l已久'une certaine limite. Cependant, la partie magnetique du fond de la vaisse a un diamètre minimal en fonction de la taille des plaques de cuisson.

Diamètre de la zone de cuisson [mm]	Diamètre minimal du fond du réseau [mm]
210	180
180	145
140	120

Placez votre plat de cuisson bien au centre de la zone de cuisson.

Conseils d'économie d'énergie

Placez votre plat de cuisson sur la zone de cuisson avant d'activer cette dernière.

Dans la mesure du possible, couvrez toujours votre plat de cuisson avec un couvercle.

Exemples d'utilisation pour la cuisson

Les valeurs indiquées dans le tableau suivant sont indicatives.

Niveau de cuisson	Type de cuisson	adapté à	Durée	Remarques/conseils
0		en position
1	Conser- ver au chaud :	Conserver des plats cuits au chaud	si nécessaire	les recouvrir
1-2	Faire fon-dre	de la sauce hollandaise, faire fondre du beurre, du chocolat, de la gelatine	5-25 min	Remuez de temps en temps
	Conser- ver	une omelette norvégienne, royale	10-40 min	Couvrez-la avec un cou- vercle
2-3	Faire gonfler	Faire gonfler du riz ou des plats à base de rizFaire réchauffer des plats cuisinés	25-50 min	Versez au moins le double de quantité d'eau que de riz, remuez le riz au lait de temps en temps.
3-4	Cuire à l'étuvetteCuire à la vapeur	Cuire des légumes ou du poisson à la vapeurCuire de la viande à l'étouffée	20-45 min	Pour les légumes, utilisez juste un peu d'eau (quel-ques cuillères à soupe)
4-5	Cuire à l'eau	Faire cuire des pommes de terre à l'étuvette	20-60 min	Utilisez juste un peu d'eau, par ex. max. ¼ l d'eau pour 750 g de pommes de terre
		Faire cuire des quantités assez importantes d'aliments, ragoûts et soupes	60-150 min	Jusqu'à 3 l d'eau plus les ingrédients
6-7	Faire cuire à feu doux	des escalopes, des cordons bleus, des steaks de vande hachée, des saucisses, du foie, des roux, des øefs, des gâteaux aux øefs, faire frire des beignets.	cuisson continue	Retournez de temps en temps
7-8	Faire cuire à tempé-rature élevé	des beignets de pommes de terre, des rognons, des steaks, des galettes	5-15 min poèle pro	Retournez de temps en temps
9	Porter à ébullition Faire revenir Faire frire	Porter des quantités importantes d'eau à ébullition, faire revenir de la viande (goulasch, bœuf brais), faire frire des pommes frites

La fonction Puisance peut également permettre de porter à ébullition des quantités importantes de liquide.

Nettoyage et entretien

Attention! Risque de brûture dû à la chaleur résiduelle.

Attention! Les produits de nettoyage agressifs ou abrasifs endommagent l'appareil. Nettoyez l'appareil avec de I'eau et de la lessive.

Attention! Les restes de produits de nettoyage endommagent l'appareil. Nettoyez les restes avec de l'eau et un produit de nettoyage.

Nettoyez l'appareil après chaqueutilisation

1. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
2. Sèchez l'appareil avec un chiffon propre.

Enlever les salissures

1. Placez le grattoir de nettoyage obliquement par rapport à la surface de la vitrocéramique.
2. Enlevez les salissures en faisant glisser la lame.
3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
4. Séchez l'appareil avec un chiffon propre.

	enlevez
Type de salissure	im-mé-diate ment	lorsque l'appareil a refroidi	avec
Sucre, mets contenant du sucre	oui	---	Grattoir de nettoyage*
Matériaux en plastique, feuilles en aluminium	oui	---
Bords calcaires et d'eau	---	oui	Produit de nettoyage de vitrocéramique ou d'acier inoxydable*
Burette àGRAISSSE	---	oui
Colorations métalliques liésantes	---	oui

• grattoir de nettoyage, produit de nettoyage de vitrocérample ou d'acier inoxydable sont disponibles dans les magasins spécialisés.

Nettoyez les salissures tenaces à l'aide d'un produit de nettoyage pour vitrocéramique ou acier inoxy-dable.

Meme s'il n'est plus possible de faire disparaitre les égratignures ou les taches sommes sur la vitrocéràmique, cela n'a aucune influence sur le fonctionnement de l'appareil.

Que faire si ...

Symptôme	Cause possible	Solution
Les zones de cuisson ne fonctionnent pas	La zone de cuisson qu'on souhaite utiliser n'est pas en fonctionnement	Mettre la zone de cuisson en fonctionnement
	Le fusible de l'installation élec-trique de l'habitation (boîte à fusibles) disjoncte.	Vérifier le fusible.Si les fusibles disjonctent de manière répétée, faire appel à un électricien agréé.
	La sécurité enfants est activée.Lsallume	Déactiver la sécurité enfants (se référer au chapitre "Sécurité enfants" de la notice d'utilisation de la cusinière)
L'indicateur de chaleur résiduelle ne s'affiche pas	La zone de cuisson fonctionne seulement depuis peu et n'est par conséquent pas encore chaude	Si la zone de cuisson est chau-de, contactez le service après-venture.
L'affichage alterne entre deux niveaux de cuisson	La commande de la fonction Puisance réduit la puissance de cette zone de cuisson	Voir chapitre „Activer/désactiver la fonction Puisance“
F s'allume	Vaiselle de cuisson non adap-tée	Utiliser de la vaiselle adaptée
	Ne pas placer de vaiselle de cuisson sur le foyer de cuisson	Placer la vaiselle de cuisson
	Le diamètre du fond du plat de cuisson est trop petit pour le foyer	Utiliser un foyer de cuisson plus petit
		Utiliser de la vaiselle adaptée
- s'allume	Une surchauffe anormale de la zone de cuisson s'est produite	Mettre la zone de cuisson à l'arrêt. Mettre la zone de cuisson à nouveau en fonctionnement
	Aucun ustensile de cuisson n'est posé sur la zone de cuisson	Mettre la zone de cuisson à l'arrêt, poser l'ustensile de cuisson,mettre la zone de cuisson en fonctionnement
	L'arrêt automatique s'est dé-clenché	Mettre la zone de cuisson à l'arrêt. Mettre la zone de cuisson à nouveau en fonctionnement
Affichage de E et d'un chiffre	Erreur du système électronique	Débranchez l'appareil pendant quelques minutes (enlevez le fusible de l'installation domes-tique). Si E s'affiche de nouveau après avoir rebranché l'appa-reil, contactez le service après-venture

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-vente de votre magasin vendeur.

Avertissement! L'installation, le branchement et les réparations doivent être effectuées uniquement par des professionnels qualifiés. Des réparations non effectuees dans les règles peuvent s'avérer très dangereuses pour l'utilisateur.

En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.

Plaque vitrocéramique blanche

Au cours du chauffage, la plaque vitrocéramique blanche tend à devenir légrement verdâtre. Il s'agit d'un phénomène normal qui ne nuit aucunement au fonctionnement ni à la durée de vie de l'appareil. Dès que la plaque vitrocéramique sera à nouveau refroidie, elle reprendra sa couleur blanche d'origine.

Si la plaque vitrocéramique présente une couleur verdâtre, cela signifie qu'elle est chaude. Ne la touchez pas sous peine de vous brûler! En cas de coupure de courant également, la plaque vitrocéramique présente une couleur verdâtre tant qu'elle est encore chaude.

Protection de l'environnement

Elimination du matériel d'emballage Les matériaux d'emballage sont ecologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Déposez les matériaux d'emballage en fonction de leur signe distinctif dans les containerurs prévus à cet effet (renseignez-vous auprès des services de votre commune).

Appareils usages

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique).En procedant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seronttraités dans des conditions opti um. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin ou vous aze effectué I'achat.

Instructions d'installation

Conseils de sécurité

Attention! A litre impératifement!

L'utilisateur est tenu de respecter la législation, la reglementation, les directives et les normes en vigueur dans le pays de destination de l'appareil (dispositions réglementaires en matière de sécurité, de recyclage, etc.)

Le montage doit être exclusivement effectué par un spécialiste.

La distance minimum requise par rapport aux autres apparèils et aux meubles adjacents doit être respectée.

La protection contre les contacts doit être garantie par l'installation ; par exemple, des tiroirs peuvent etre montés uniquement avec un fond de protection directement sous I'appareil.

Il faut protégier l'appareil contre l'humidié avec du mastic pour joints au niveau des découvertes sur le plan de travail.

Le joint comble les fentes entre le plan de travail et l'appareil.

Montez sur la partie inférieure de l'appareil un élément de protection contre la vapeur et l'humidité susceptibles d'être dégagées par ex. par un lave-vaisselle ou un four.

Eviter de monter l'appareil à proximé d'une porte ou sous une fenêtre. Autrement, l'ouverture d'une porte ou d'un battant de fenêtre peuvent arracher le plat de cuisson posé sur la plaque de cuisson.

Risque de blessure par courant électrique.

• La borne de raccordement au réseau est sous tension.
• Mettre la borne de raccordement au réseau hors tension.
• Respecter le schéma de raccordement.
• Respecter les consignes de sécurité du domaine électrotechnique.
  Assurer une protection contre les contacts électriques par une installation conforme.
• Le raccordement électricque doit exclusivement être effectué par un électricien qualifié.

Dommages matériels par courant electrique.

• Des connecteurs à fiche mal fixés ou non conformes peuvent provoquer une surchauffe de la borne.
  Fixer les raccords boulonnés de manière ajustate.
• Proceder à la décharge de traction des cables.
• Pour les raccordements 1 ou 2 phases, utilisez respectivement un cable approprié de type H05BB-F T de max. 90^ (ou de plus grande capacité).
• En cas d'endommagement du cable de raccordement de l'appareil, remplacez impératifement ce dernier par un cable spécifique (de type H05BB-F Tmax. 90^ ou de plus grande capacité). Ce type de cable est disponible auprès du service après-vente.

Au niveau de l'installation électrique, prévoir un dispositif qui permette de couper cet appeareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm.

Des dispositifs de protection appropriés sont par exemple les disjoncteurs, les fusibles (les fusibles vissés doivent être reliés de leur socle), les disjoncteurs différentiels et les contacteurs.

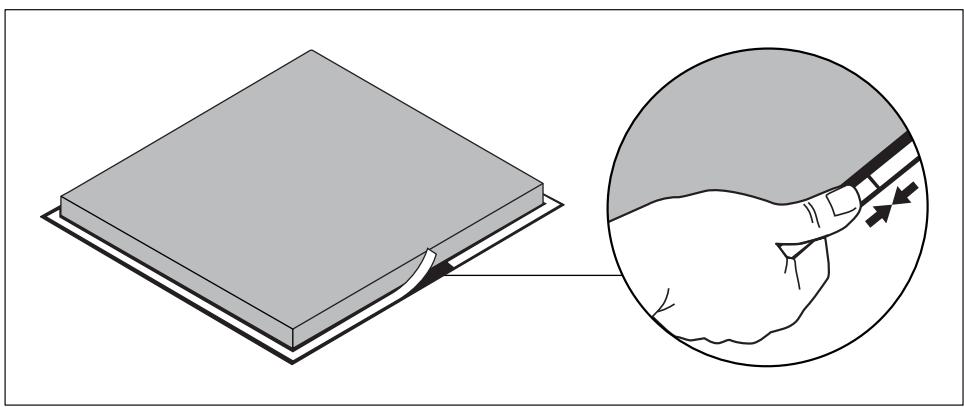

Application du joint

• Nettoyez le plan de travail dans la zone de coupe.
  Coller immédiatement le joint d'étanchéité autocollant d'un côté livre sur la partie inférieure du plan de travail, le long du bord extérieur de la vitrocéramique. Ne pas l'étirer. Le point de jonction doit se trouver au milieu d'un côté. Àpès avoir mesuré la longueur (laissez quelques mm), poussez fermement les deux extrémités l'une contre l'autre.

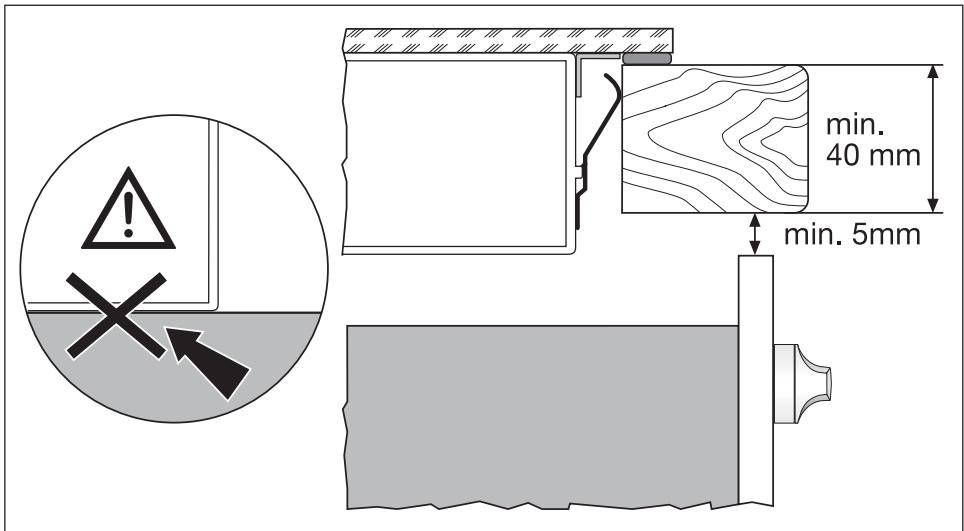

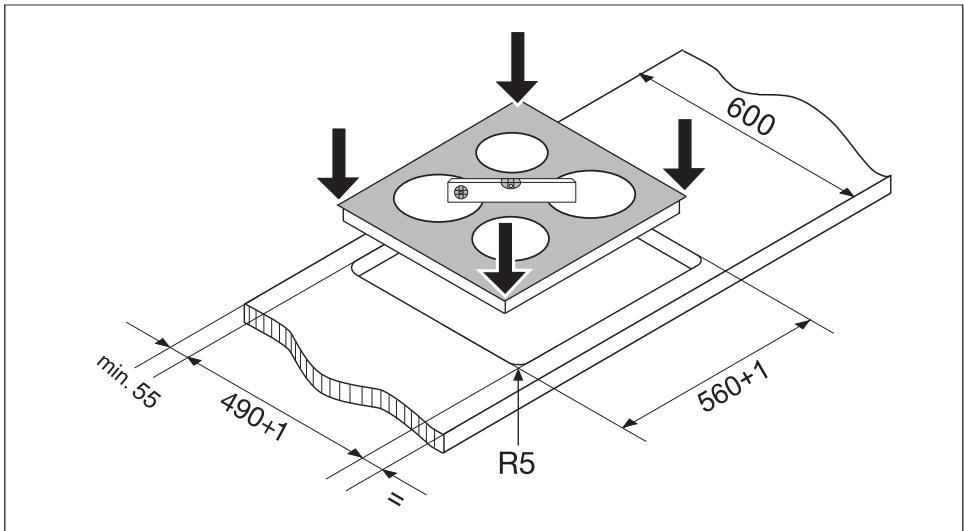

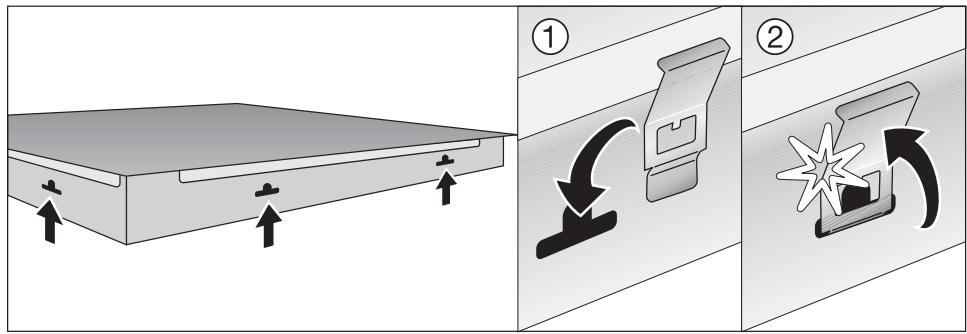

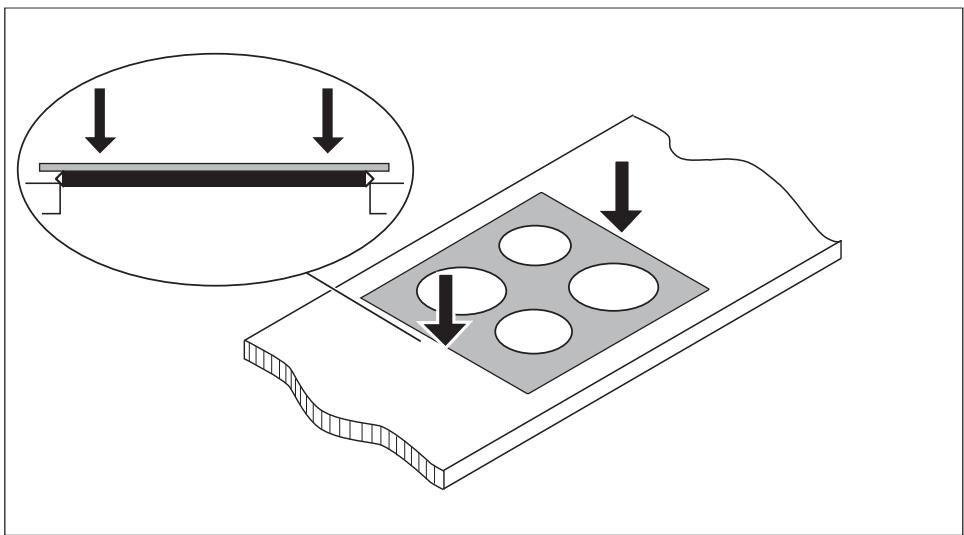

Montage

Plaque signalétique

Model AHD60130OW		Prod.Nr. 949 592 988
Typ 55GARD5AU	230 V 50 Hz	Induction 7,2 kW
Made in Germany	Ser.Nr.	7,2 kW
ELECTROLUX-ARTHUR MARTIN

Garantie/Si vousdeznous contacter

Garantie

France

Conformément à la Législation en vigueur,Vote Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concen- nant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Si vous devez nous contacter

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'eventail de nos gamas de produits et vous apporte des informations pour vous aider dans votre choix en fonction de vos propres besoin.

APRÉS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèels. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt!

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

BP 50142 - 60307 SENLIS CEDEX
Tél.: [phone] (0,15 € TTC/mn)
Fax: [phone]
E-MAIL: [e-mail]
Permanence téléphonique du lundi au vendredi

Pour toute question technique :Centre Contact ConsommateursBP 20139 - 60307 SENLIS CEDEXSl . 08 92 68 24 33 (0,34 € TTC/mn)-MAIL : [e-mail] téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamãe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4 Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lithuania	[phone]	Žirmūnç 67, LT-09001 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné úta 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774 - 518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Electrolux Ljubljana d.o.o. Gerbičeva 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiëe SK, Seberíniho 1, 821 03 Bratisla-va
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabasi caddesi no : 35 Taksim Istanbul
Rocsnja	[phone]	129090 MoskBa, Олимпийсккий поз等工作, 16, Б棣 „Олимпник"
Украïna	[phone]	04074 Киев, Вун.Автоаюдъка, 2a, Б棣 „Алков"

Service après-venture

En cas d'anomalie de fonctionnement vérifie d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre "Que faire, si...").

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre vendeur ou à défaut le Centre Contact Consommateurs qui vous communiquera l'adresse service après-venture.

Pour un dépannage dans les plus brefs déliés, nous vous demandons de nous fournir les informations suivantes :

• Désignation du modele
• Numéro du produit (PNC)
• Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque signalétique)
• Type de dysfonctionnement
  Eventuèlement le message d'erreur affché par l'appareil
  Vitrocéramique avec une combinaison delettres et de trois chiffres

Pour avoir les numéroes d'identification de l'appareil sous la main, nous vous recommandons de les inscrite ici.

Désignation du modele:

PNC:

S-No:

En cas d'intervention sur votre apparéil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

www.electrolux.com

www.electrolux-arthurmartin.fr
