AHD60110OW 64T - Plaque de cuisson ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson à induction
Marque	ARTHUR MARTIN
Modèle	AHD60110OW 64T
Alimentation électrique	230 V, 50 Hz
Puissance totale	6,9 kW
Nombre de foyers	4 (induction)
Diamètre des foyers	1 x Ø 140 mm, 1 x Ø 180 mm, 1 x Ø 210 mm, 1 x double zone Ø 270 mm
Type de surface	Vitrocéramique blanche
Type de commande	Manuelle rotative
Fonctions principales	Arrêt automatique, indicateur de chaleur résiduelle, sécurité enfants, fonction Puissance (Boost), gestion de puissance
Sécurité	Verrouillage enfants, arrêt automatique, protection contre la surchauffe, détection des plats inadaptés
Nettoyage	Grattoir fourni, produits spécifiques pour vitrocéramique, ne pas utiliser de nettoyeur vapeur
Accessoires fournis	Grattoir de nettoyage, joint d'étanchéité
Dimensions (L x P x H)	590 x 520 x 50 mm (estimation)
Poids net	12 kg (estimation)
Classe d'efficacité énergétique	Non spécifié
Service après-vente	Centres agréés Electrolux (coordonnées en notice)
Garantie	Conformément à la législation (voir vendeur)
Entretien	Nettoyer après chaque utilisation, ne pas utiliser d'objets abrasifs

FOIRE AUX QUESTIONS - AHD60110OW 64T ARTHUR MARTIN

Comment activer la sécurité enfants ?

Pour activer la sécurité enfants, tournez légèrement les commandes des zones 1 et 3 simultanément vers la gauche à partir de la position zéro. L'affichage montre 'L'. Pour désactiver, répétez l'opération.

Que faire si l'affichage indique 'E' ?

Un 'E' suivi d'un chiffre indique une erreur du système électronique. Débranchez l'appareil pendant quelques minutes (enlevez le fusible). Si le problème persiste, contactez le service après-vente.

Comment utiliser la fonction Puissance ?

Pour activer la fonction Puissance, tournez légèrement la commande au-delà de la butée de fin de course (position P). Elle augmente la puissance de la zone, idéale pour faire bouillir rapidement. La durée dépend du diamètre de la zone.

Pourquoi le voyant 'H' s'allume-t-il ?

Le voyant 'H' indique que la zone de cuisson est encore chaude (chaleur résiduelle). Ne touchez pas la zone et utilisez cette chaleur pour maintenir les plats au chaud ou faire fondre des ingrédients.

Quel type de casserole utiliser pour l'induction ?

Utilisez des casseroles en acier, fonte ou acier inoxydable compatible induction. Vérifiez avec un aimant : s'il adhère au fond, la casserole est adaptée. Le fond doit être plat et d'un diamètre minimal selon la zone (ex. 120 mm pour la zone 140 mm).

Comment nettoyer la vitrocéramique ?

Nettoyez après chaque utilisation avec un chiffon humide et un peu de produit de nettoyage pour vitrocéramique. Pour les salissures tenaces (sucre, plastique), utilisez le grattoir fourni en le tenant en oblique. N'utilisez pas de nettoyeur vapeur.

Que faire si une zone de cuisson ne chauffe pas ?

Vérifiez d'abord que la zone est bien activée et que le fusible n'a pas disjoncté. Assurez-vous que la sécurité enfants n'est pas activée (voyant L). Si 'F' s'affiche, la casserole n'est pas adaptée ou trop petite. Placez une casserole adaptée.

Comment économiser de l'énergie lors de la cuisson ?

Placez la casserole sur la zone avant d'allumer. Couvrez toujours les casseroles avec un couvercle. Utilisez la chaleur résiduelle pour terminer la cuisson. Adaptez le niveau de cuisson à la recette, et évitez de chauffer à vide.

Quand l'arrêt automatique se déclenche-t-il ?

L'arrêt automatique se déclenche si une zone de cuisson reste allumée sans changement de niveau. Les durées varient : niveau 1-2 : 6 h, 3-4 : 5 h, 5 : 4 h, 6-9 : 1 h 30. L'affichage montre '-' avant l'arrêt.

Comment désactiver la fonction Puissance ?

Pour désactiver la fonction Puissance, tournez la commande vers la gauche jusqu'à revenir à un niveau de cuisson normal ou à zéro. L'affichage repasse de 'P' au niveau sélectionné.

MODE D'EMPLOI AHD60110OW 64T ARTHUR MARTIN

Nous avons pensé à vous

lors de la conception de ce produit

Bienvenue dans le monde d'electrolux

Nous vous remercions de la confiance que vous nous témoignez en achetant un appareil Electrolux qui, nous l'espérons, vous accompagnera agréablement au fil du temps. Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable. Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au mieux de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

Sommaire

Avertissements importants 5 Description de l'appareil 7 Utilisation de l'appareil 10 Conseils de cuisson 15 Nettoyage et entretien 19 Que faire si... 21 Protection de l'environnement 23 Instructions d'installation 24 Montage 26 Garantie/Si vous nevez nous contacter 31 Service après-vente 34

Les symboles suivants sont utilisés dans ce guide d'utilisateur :

Attention ! À dire impérativement ! Remarques importantes relatives à la sécurité des personnes et informations destinées à prévenir les dommages causés à l'appareil

Remarques générales et recommandations

Remarques relatives à la protection de l'environnement

Risque dû à l'alimentation électrique

Avertissements importants

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.

Utilisation réglementaire

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Ne jamais laisser l'appareil sans surveillance pendant le fonctionnement.
• Cet appareil est uniquement destiné à l'usage domestique habituel et pour faire cuire et rôtir des aliments.
• L'appareil ne peut en aucun cas servir de plan de travail ou de support.
• Ne pas procéder à des transformations ou à des modifications de l'appareil.
• Ne pas placer de liquides susceptibles de brûler, de matériaux facilement inflammables ou d'objets susceptibles de fondre (par ex. du papier aluminium, des matières synthétiques ou de l'aluminium) sur ou à proximité de l'appareil.

Sécurité enfants

• Éviter systématiquement que les enfants en bas âge s'approchent de l'appareil.
• Les enfants plus âgés ne doivent être autorisés à utiliser l'appareil qu'accompagnés et sous surveillance.
• Afin d'éviter une mise en marche involontaire par des enfants en bas âge ou des animaux domestiques, nous vous conseillons d'activer le verrouillage parental.

Consignes générales de sécurité

• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agrées.
• Les appareils encastrables ne peuvent être mis en fonctionnement qu'après avoir été montés dans des armoires et des plans de travail homologués et adaptations.
• En cas de panne de l'appareil ou de dommages à la vitrocéramique (cassures, fêlures ou déchirures), mettre l'appareil hors tension et débranchez-le pour éviter un éventuel choc électrique.
• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agrées.

Précautions d'utilisation.

• Retirer les étiquettes et les films protecteurs de la vitrocéramique.
• Attention aux risques de brûlures lors de l'utilisation de l'appareil.
• S'assurer que les câbles d'appareils électriques n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants.
• La graissé et l'huile trop chaudes sont facilement inflammables. Attention! Danger d'incendie!
• Mettre les foyers hors fonctionnement après chaque utilisation.
• Il est recommandé aux utilisateurs portant un pacemaker de ne pas s'approcher des foyers à induction en fonctionnement à moins de 30 cm de distance.
• Danger de brûlures! Ne pas poser d'objets métalliques, tels que cuillères, fourchettes, cuillères et couvercles de casseroles sur la table de cuisson car ils sont conducteurs.

Précautions de nettoyage

• Mettre l'appareil hors fonctionnement et le laisser refroidir avant de le nettoyer. Pour des raisons de sécurité, il est interdit de nettoyer l'appareil avec un jet à vapeur ou un appareil à haute pression.

Comment éviter d'endommager l'appareil

• Des objets peuvent endommager la vitrocéramique en tombant.
• Les plats de cuisson peuvent endommager la vitrocéramique en heitant le bord.
• Les plats de cuisson en fonte ou pourvus d'un fond abîmé peuvent érafler la vitrocéramique lorsqu'on les déplace.
• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumer sur la vitrocéramique et doivent par conséquent être immédiatement enlevés.
• Ne pas placer de plats de cuisson vides sur les zones de cuisson et ne pas mettre ces dernières en fonctionnement sans récipient.
• Eviter de faire chauffer à vide les casseroles et les poêles. Cela peut endommager l'ustensile de cuisson ou la vitrocéramique.

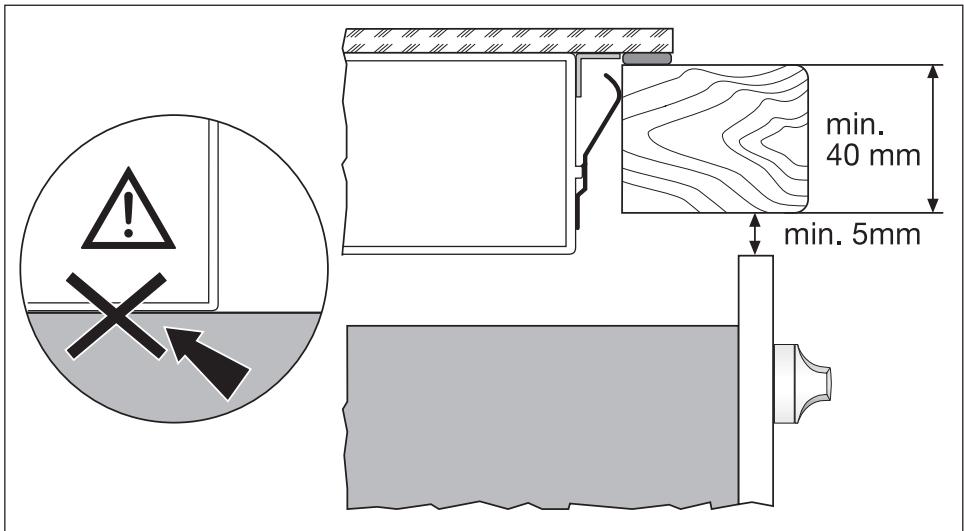

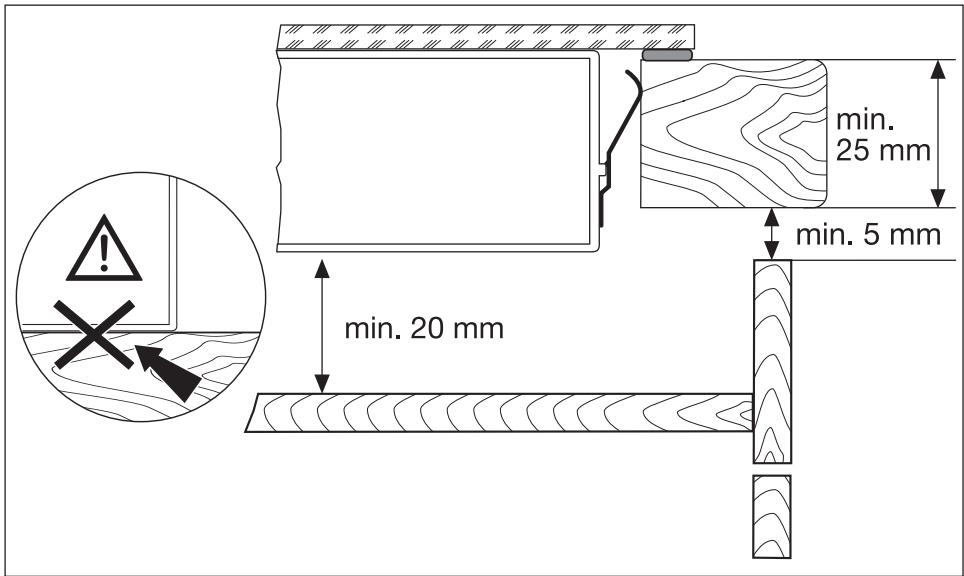

• Ne recouvre pas l'espace de 5 cm permettant d'aérer l'espace entre le plan de travail et la face avant du meuble.

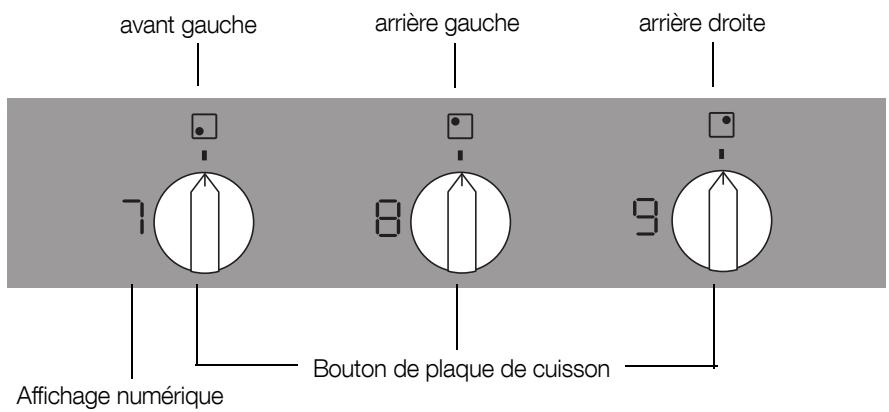

Bandeau de commande

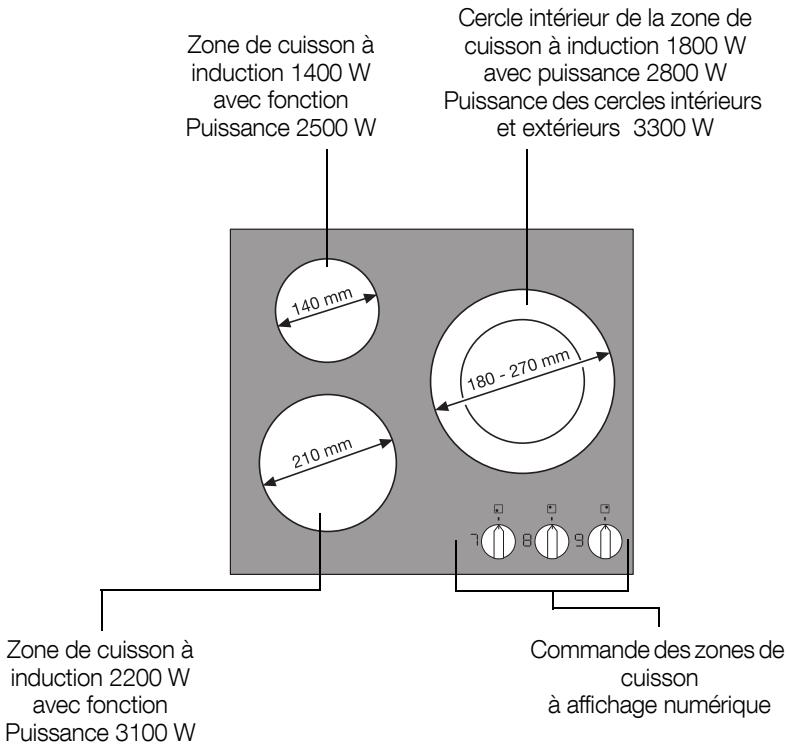

Disposition des zones de cuisson en fonction des commandes

Voyants

Voyant		Description
Ø		La zone de cuisson est désactivée
Ø - Ø	Niveau de cuisson	Le niveau de cuisson est sélectionné
E	Erreur	Apparition d'une anomalie de fonction- nement
F	Détection des plats de cuisson	Les plats de cuisson ne sont pas adap- tés ou trop petits ou bien il n'y a pas de plat de cuisson sur la zone de cuisson.
H	Chaleur résiduelle	La zone de cuisson est encore chaude
L	Sécurité enfants	la sécurité enfants est activée
P	Puisance	La fonction Puisance est activée
-	arrêt automatique	Arrêt activé

Indicateur de chaleur résiduelle

Avertissement! Danger de brûlures dû à la chaleur résiduelle! Les zones de ciisson mettent un peu de temps à se refroidir après avoir été désactivées. Surveillance le voyant indiquant la chaleur résiduelle H

La chaleur résiduelle peut être utilisée pour faire fondre un ingrédient et pour conserver les plats au chaud.

Les foyers à induction générent la chaleur nécessaire directement sur le fond des plats de cuisson. La chaleur résiduelle des plats de cuisson suffit pour chauffer la vitrocéramique.

Le ventilateur de refroidissement se met en fonctionnement et s'arrête automatiquement en fonction de la température du système électronique.

Plaque vitrocéramique blanche

Au cours du chauffage, la plaque vitrocéramique blanche tend à devenir légèrement verdâtre. Il s'agit d'un phénomène normal.

Dès qu'elle sera à nouveau refroidie, elle reprendra sa couleur blanche d'origine.

Si la plaque vitrocéramique présente une couleur verdâtre, cela signifie qu'elle est chaude. Ne la touchez pas sous peine de vous brûler!

Utilisation de l'ordinateur

Utilisez des plats de cuisson adaptés aux zones de cuisson à induction.

Sélectionner le niveau de cuisson

	Commande des zones de cuisson	Affichage
Augmenter	Tournier vers la croite	♀ à ♀
Réduire	Tournier vers la gauche	♀ à ♀
Mettre à l'arrêt	Placer sur zéro	♀ / ♀

Activer/désactiver la fonction Puissance

La fonction Puissance augmente la performance des zones de cuisson, comme par exemple la possibilité de faire bouillir rapidement une quantité importante d'eau.

	Commande des zones de cuisson	Affichage
Mise en fonctionnement	Tournier légèrement au-delà de la butée de fin de course	P
Mise à l'accêt	Tournier vers la gauche	B à D / H

La fonction puissance est active pendant des durées différentes :

Diamètre de la zone de cuisson [mm]	Durée de la fonction Puisance [min]
210	8
180 (270)	5
140	2

La puissance des grandes zones de cuisson

La grande zone de cuisson combinant les fonctions de deux zones de cuisson en cercle avec le mode de fonction induction. Vous avez ainsi la possibilité avec la fonction puissance d'obtenir une puissance plus élevée même avec des petites casseroles.

Faites attention : Les données relatives au diamètre des casseroles se réfèrent aux fonds des casseroles. Il s'agit de données approximatives étant donné que le noyau inductible du fond d'une casserole peut être plus petit que le diamètre de son fond.

Casseroles ayant un diamètre jusqu'env. 180 mm

inférieur au cercle moyen de la zone de cuisson

Si vous appuyez sur 3,

La puissance de la zone de cuisson passe

de 1800 Watt à maximum 2800 Watt.

Casseroles ayant au moins un diamètre d'environ 210 mm r

(supérieur au cercle moyen de la zone de cuisson)

La zone de cuisson fonctionne

avec une puissance pouvant atteindre 3300 Watts.

La fonction puissance ne peut pas être activée.

Gestion de la puissance

Les zones de cuisson de la table de cuisson disposent d'un niveau de puissance maximum.

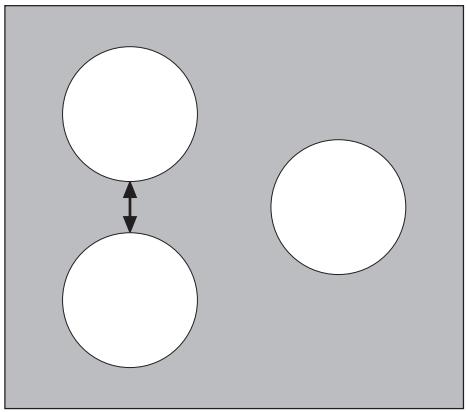

Deux zones de cuisson forment une paire (voir illustration).

Afin qu'il soit toujours possible d'activer la fonction Puissance, le dispositif de gestion de la puissance réduit, dans certaines circonstances, la puissance de l'autre zone de cuisson correspondante.

Exemple : le niveau de puissance 9 est sélectionné pour une zone de cuisson. La fonction Puissance est activée pour la zone de cuisson correspondante. La fonction Puissance est exécutée. Cependant, la puissance maximale est dépassée tant pour la zone de cuisson pour laquelle le niveau de puissance 9 a été sélectionné que pour l'autre zone de cuisson pour laquelle la fonction Puissance a été activée. Dans ce cas, le dispositif de gestion de la puissance réduit la puissance de la première zone de cuisson activée, en le faisant passer de 9 à 7, par exemple. L'indicateur affiche 7, ce qui correspond au niveau de puissance maximum possible à ce moment-là. (L'indicateur passera de 9 à 7 ou de 9 à 6 ou à une autre valeur en fonction du type d'appareil et de la dimension de la zone de cuisson.)

Utilisation de la sécurité enfants

La sécurité enfants évite toute activation non souhaitée de l'appareil.

	Commande des zones de cuisson	Affichage
Mise en fonctionnement	Tourne légèrement les commandes des zones de cuisson 1 et 3 simultanément vers la gauche à partir de la position zéro	L'est visualisé dans les 3 affichages si vous tentez demettre en fonctionnement une zone de cuisson.
Mise à l'accêt	Répéter la procédure	La sécurité enfants est désactivée. Il est dès lors possible demettre en fonctionnement n'importe chaque zone du plan de cuisson.

Zones de cuisson à induction

• Si une surchauffe anormale de la zone de cuisson s'est produite (ex. écipient vide), la zone de cuisson s'éteint automatiquement et - s'affiche. Avant de réutiliser la zone de cuisson, il faut la remettre sur ① et la laisser refroidir.
• Si le récipient utilisé n'est pas adapté F s'allume sur l'afficheur et s'éteint au bout de deux minutes. Ensuite - s'affiche. Si le réglage de la commande de la zone de cuisson est modifié alors que F est allumé, - apparait à l'affichage. Avant de réutiliser la zone de cuisson, il faut la remettre sur
• Si, après quelques instants, l'une des zones de cuisson n'est pas dé-sactivée ou si le niveau de cuisson n'est pas modifié, la zone de cuisson en question se désactive automatiquement. - s'affiche. Avant de réutiliser la zone de cuisson, il faut la remettre sur 0.

Niveau de cuisson	Désactivation après
1 - 2	6 heures
3 - 4	5 heures
5	4 heures
6 - 9	1 heures 30

Conseils de cuisson

Plats pour cuisson sur zones de cuisson à induction

Vaissselle

vaisselle	adéquate
acier, émail d'acier	oui
fonte	oui
acier inoxydable	si le fabricant l'a désigné
aluminium, cuivre, laiton	---
verre, céramique, porcelain	---

La vaisselle à feu pour les plaques de cuisson à induction est désignée par le fabricant.

Test d'aptitude

La vaisselle à feu est appropriée pour l'induction si...

... un peu d'eau sur une plaque de cuisson à induction se chauffe en peu de temps avec une puissance de cuisson 9.... un aimant adhère au fond de la vaisselle.

Certaines vaisselles à feu émettent des bruits lors de leur utilisation sur des plaques de cuisson à induction. Ces bruits ne désignent pas un dysfonctionnement de l'appareil et ils n'entravent en aucun cas la fonction de l'appareil.

Fond de la vaisselle

Le fond de la vaisselle à feu doit être aussi écais et plat que possible

Taille des casseroles

Les plaques de cuisson à induction s'adaptent automatiquement à la taille du fond de la vaisse l'une certaine limite. Cependant, la partie magnétique du fond de la vaisse a un diamètre minimal en fonction de la taille des plaques de cuisson.

Diamètre de la zone de cuisson [mm]	Diamètre minimal du fond du écipient [mm]
270 (2-Kreis)	145
210	180
140	120

Placez votre plat de cuisson bien au centre de la zone de cuisson.

Conseils d'économie d'énergie

Placez votre plat de cuisson sur la zone de cuisson avant d'activer cette dernière.

Dans la mesure du possible, couvrez toujours votre plat de cuisson avec un couvercle.

Exemples d'utilisation pour la cuisson

Les valeurs indiquées dans le tableau suivant sont indicatives.

Niveau de cuisson	Type de cuisson	adapté à	Durée	Remarques/conseils
0		en position
1	ConSER-ver au chaud :	Conserver des plats cuits au chaud	si nécessaire	les recouvrir
1-2	Faire fondre	de la sauce hollandaise, faire fondre du beurre, du chocolat, de la gelatine	5-25 min	Remuez de temps en temps
	ConSER-ver	une omelette norvégienne, royale	10-40 min	Couvrez-la avec un couvercle
2-3	Faire gonfler	Faire gonfler du riz ou des plats à base de rizFaire réchauffer des plats cuisinés	25-50 min	Versez au moins le double de quantité d'eau que de riz, remuez le riz au lait de temps en temps.
3-4	Cuire à l'étuvetteCuire à la vapeur	Cuire des légumes ou du poisson à la vapeurCuire de la viande à l'étouffée	20-45 min	Pour les légumes, utilisez juste un peu d'eau (quel-ques cuillères à soupe)
4-5	Cuire à l'eau	Faire cuire des pommes de terre à l'étuvette	20-60 min	Utilisez juste un peu d'eau, par ex. max. ¼ l d'eau pour 750 g de pommes de terre
		Faire cuire des quantités assez importantes d'aliments, ragouuts et soupes	60-150 min	Jusqu'à 3 l d'eau plus les ingrédients
6-7	Faire cuire à feu doux	des escalopes, des cordons bleus, des steaks de vande hachée, des saucisses, du fou, des roux, des oeufs, des gâteaux aux oeufs, faire frire des beignets.	cuisson continue	Retournez de temps en temps
7-8	Faire cuire à tempé-rature élevé	des beignets de pommes de terre, des rognons, des steaks, des galettes	5-15 min poèle pro	Retournez de temps en temps
9	Porter à ébullition Faire revenir Faire frire	Porter des quantités importantes d'eau à ébullition, faire revenir de la viande (goulasch, bœuf brais), faire frire des pommes frites

La fonction Puissance peut également permettre de porter à ébullition des quantités importantes de liquide.

Nettoyage et entretien

Attention! Risque de brûture dû à la chaleur résiduelle.

Attention! Les produits de nettoyage agressifs ou abrasifs endommagent l'appareil. Nettoyez l'appareil avec de l'eau et de la lessive.

Attention! Les restes de produits de nettoyage endommagent l'appareil. Nettoyez les restes avec de l'eau et un produit de nettoyage.

Nettoyez l'appareil après chaque utilisation

1. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
2. Sèchez l'appareil avec un chiffon propre.

Enlever les salissures

1. Placez le grattoir de nettoyage obliquement par rapport à la surface de la vitrocéramique.
2. Enlevez les salissures en faisant glisser la lame.
3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
4. Séchez l'appareil avec un chiffon propre.

	enlevez
Type de salissure	im-mé-diate ment	lorsque l'appareil a refroidi	avec
Sucre, mets contenant du sucre	oui	---	Grattoir de nettoyage*
Matériaux en plastique, feuilles en aluminium	oui	---
Bords calcaires et d'eau	---	oui	Produit de nettoyage de vitrocéramique ou d'acier inoxydable*
Burette àGRAISSSE	---	oui
Colorations métalliques liésantes	---	oui

• grattoir de nettoyage, produit de nettoyage de vitrocéramique ou d'acier inoxydable sont disponibles dans les magasins spécialisés.

Nettoyez les salissures tenaces à l'aide d'un produit de nettoyage pour vitrocéramique ou acier inoxydable.

Même s'il n'est plus possible de faire disparaître les égratignures ou les taches sombres sur la vitrocéramique, cela n'a aucune influence sur le fonctionnement de l'appareil.

Que faire si...

Symptôme	Cause possible	Solution
Les zones de cuisson ne fonç-tionnent pas	La zone de cuisson qu'on sou-haite utiliser n'est pas en fon-ctionnement	Méttre la zone de cuisson en fonctionnement
	Le fusible de l'installation élec-trique de l'habitation (boîte à fusibles) disjoncte.	Vérifier le fusible.Si les fusibles disjonctent de manière répétée, faire appel à un électricien agréé.
	La sécurité enfants est activée. ⓷ s'allume	Déactiver la sécurité enfants (se référer au chapitre "Sécur-té enfants" de la notice d'util-sation de la cusinière)
L'indicateur de chaleur résiduelle ne s'affiche pas	La zone de cuisson fonctionné seulement depuis peu et n'est par conséquent pas encore chaude	Si la zone de cuisson est chau-de, contactez le service après-vente.
L'affichage alterne entre deux niveaux de cuisson	La commande de la fonction Puisance réduit la puissance de cette zone de cuisson	Voir chapitre „Activer/désacti-verb la fonction Puisance“
⓺ s'allume	Vaiselle de cuisson non adap-tee	Utiliser de la vaiselle adaptée
	Ne pas placer de vaiselle de cuisson sur le foyer de cuisson	Placer la vaiselle de cuisson
	Le diamètre du fond du plat de cuisson est trop petit pour le foyer	Utiliser un foyer de cuisson plus petit
		Utiliser de la vaiselle adaptée
⓹ s'allume	Une surchauffe anormale de la zone de cuisson s'est produite	Méttre la zone de cuisson à l'accret. Mettre la zone de cuis-son à nouveau en fonctionnement
	Aucun ustensile de cuisson n'est posé sur la zone de cuis-son	Méttre la zone de cuisson à l'accret, poser l'ustensile de cuisson,mettre la zone de cuisson en fonctionnement
	L'accret automatique s'est dé-clenché	Méttre la zone de cuisson à l'accret. Mettre la zone de cuis-son à nouveau en fonctionnement
Affichage de E et d'un chiffre	Erreur du système électronique	Débranchez l'appareil pendant quelques minutes (enlevez le fusible de l'installation domestique). Si E s'affiche de nouveau après avoir rebranché l'appa-reil, contactez le service après-venture

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-vente de votre magasin vendeur.

Avertissement! L'installation, le branchement et les réparations doivent être effectuées uniquement par des professionnels qualifiés. Des réparations non effectuées dans les règles peuvent s'avérer très dangereuses pour l'utilisateur.

En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.

Plaque vitrocéramique blanche

Au cours du chauffage, la plaque vitrocéramique blanche tend à devenir légèrement verdâtre. Il s'agit d'un phénomène normal qui ne nuit aucunement au fonctionnement ni à la durée de vie de l'appareil. Dès que la plaque vitrocéramique sera à nouveau refroidie, elle reprendra sa couleur blanche d'origine.

Si la plaque vitrocéramique présente une couleur verdâtre, cela signifie qu'elle est chaude. Ne la touchez pas sous peine de vous brûler! En cas de coupure de courant également, la plaque vitrocéramique présente une couleur verdâtre tant qu'elle est encore chaude.

Protection de l'environnement

Élimination du matériel d'emballage Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Déposez les matériaux d'emballage en fonction de leur signe distinctif dans les conteneurs prévus à cet effet (renseignez-vous auprès des services de votre commune).

Appareils usages

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Conseils de sécurité

Attention! Alitre impérativement!

L'utilisateur est tenu de respecter la législation, la réglementation, les directives et les normes en vigueur dans le pays de destination de l'appareil (dispositions réglementaires en matière de sécurité, de recyclage, etc.)

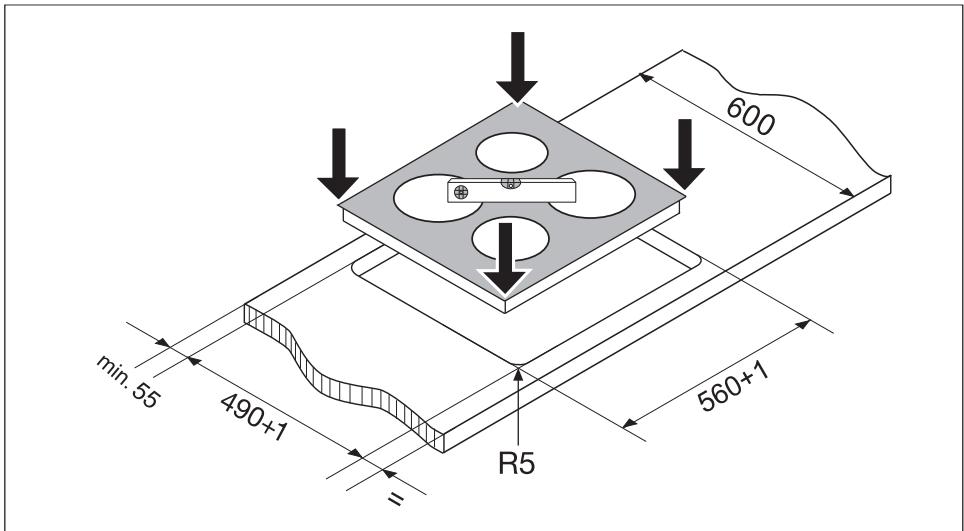

Le montage doit être exclusivement effectué par un spécialiste.

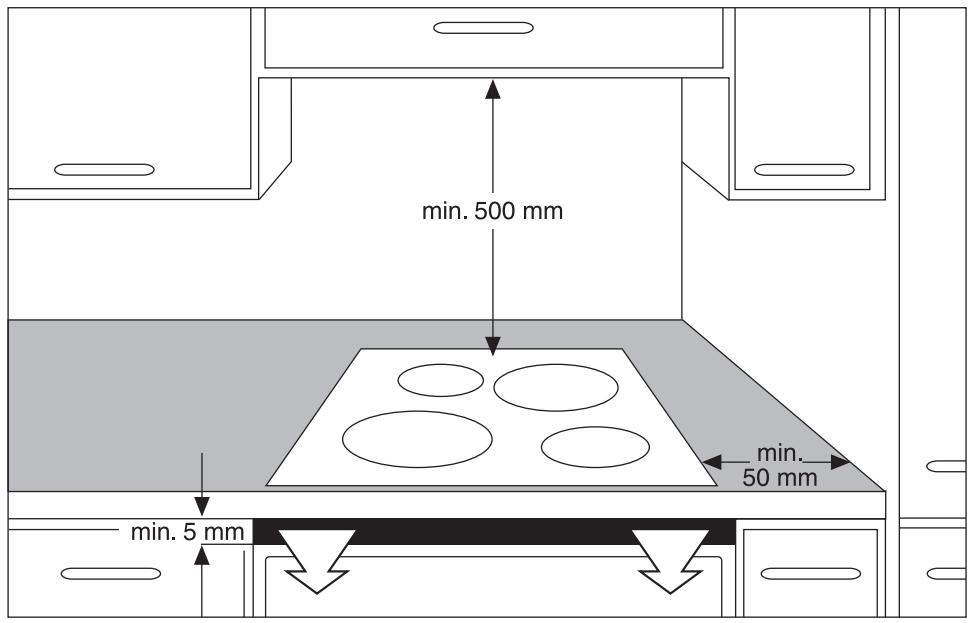

La distance minimum requise par rapport aux autres appareils et aux meubles adjacents doit être respectée.

La protection contre les contacts doit être garantie par l'installation; par exemple, des tiroirs peuvent être montés uniquement avec un fond de protection directement sous l'appareil.

Il faut protéger l'appareil contre l'humidité avec du mastic pour joints au niveau des découvertes sur le plan de travail.

Le joint comble les fentes entre le plan de travail et l'appareil.

Montez sur la partie inférieure de l'appareil un élément de protection contre la vapeur et l'humidité susceptibles d'être dégagées par ex. par un lave-vaisselle ou un four.

Éviter de monter l'appareil à proximité d'une porte ou sous une fenêtre. Autrement, l'ouverture d'une porte ou d'un battant de fenêtre peut arracher le plat de cuisson posé sur la plaque de cuisson.

Risque de blessure par courant électrique.

La borne de raccordement au réseau est sous tension. - Mettre la borne de raccordement au réseau hors tension. - Respecter le schéma de raccordement. - Respecter les consignes de sécurité du domaine électrotechnique. Assurer une protection contre les contacts électriques par une installation conforme. - Le raccordement électrique doit exclusivement être effectué par un électricien qualifié.

Dommages matériels par courant électrique.

• Des connecteurs à fiche mal fixés ou non conformes peuvent provoquer une surchauffe de la borne. Fixer les raccords boulonnés de manière ajustée.
• Procéder à la décharge de traction des câbles.
• Pour les raccordements 1 ou 2 phases, utilisez respectivement un câble approprié de type H05BB-F Tmax. 90°C (ou de plus grande capacité).
• En cas d'endommagement du cable de raccordement de l'appareil, remplacez impérativement ce dernier par un cable spécifique (de type H05BB-F T max. 90°C ou de plus grande capacité). Ce type de cable est disponible auprès du service après-vente.

Au niveau de l'installation électrique, prévoir un dispositif qui permette de couper cet appareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm.

Des dispositifs de protection appropriés sont par exemple les disjoncteurs, les fusibles (les fusibles vissés doivent être reliés de leur socle), les disjoncteurs différentiels et les contacteurs.

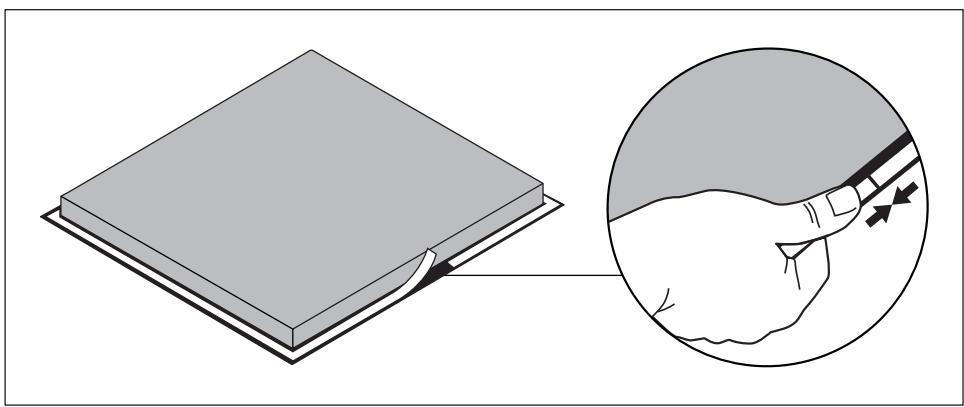

Application du joint

• Nettoyez le plan de travail dans la zone de coupe. Coller immédiatement le joint d'étanchéité autocollant d'un côté livre sur la partie inférieure du plan de travail, le long du bord extérieur de la vitrocéramique. Ne pas l'étirer. Le point de jonction doit se trouver au milieu d'un côté. Après avoir mesuré la longueur (laissez quelques mm), poussez fermement les deux extrémités l'une contre l'autre.

Plaque signalétique

Model AHD60110OW		Prod.Nr. 949 592 986
Typ 55GARD8AU	230 V 50 Hz	Induction 6,9 kW
Made in Germany	Ser.Nr.	6,9 kW
ELECTROLUX-ARTHUR MARTIN

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Pour tenir nos engagements, nous écoutons les consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des informations pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

BP 50142 - 60307 SENLIS CEDEX Tél.: [phone] (0,15 € TTC/mn) Fax: [phone] E-MAIL: info. [e-mail] Permanence téléphonique du lundi au vendredi

Pour toute question technique : Centre Contact Consommateurs BP 20139 - 60307 SENLIS CEDEX el. : 08 92 68 24 33 (0,34 € TTC/mn)

E-MAIL: [e-mail] Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamãe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4 Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lithuania	[phone]	Žirmūnç 67, LT-09001 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné úta 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774 - 518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Electrolux Ljubljana d.o.o. Gerbičeva 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiëe SK, Seberíniho 1, 821 03 Bratisla-va
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabası caddesi no : 35 Taksim Istanbul
Rocsnja	[phone]	129090 MoskBa, Олимпийсккий поз等工作, 16, Бц „Олимпник"
Уkraine	[phone]	04074 Ків, Вун.Автоаюдък, 2a, Бц „Алков"

En cas d'anomalie de fonctionnement, vérifie d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre "Que faire, si...").

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre vendeur ou, à défaut, le Centre Contact Consommateurs qui vous communiquera l'adresse service après-vente.

Pour un dépannage dans les plus brefs délais, nous vous demandons de nous fournir les informations suivantes :

• Désignation du modèle
• Numéro du produit (PNC)
• Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque signalétique)
• Type de dysfonctionnement Eventuellement le message d'erreur affiché par l'appareil Vitrocéramique avec une combinaison de lettres et de trois chiffres

Pour avoir les numéros d'identification de l'appareil sous la main, nous vous recommandons de les inscrire ici.

Désignation du modèle:

PNC:

S-No:

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

www.electrolux.com

www.electrolux-arthurmartin.fr
