AHD60041I - Plaque de cuisson ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Marque	ARTHUR MARTIN
Modèle	AHD60041I
Type de produit	Table de cuisson vitrocéramique à induction
Nombre de zones de cuisson	4 zones à induction
Zone avant gauche	Induction 1400 W (Puissance 2500 W)
Zone arrière gauche	Induction 1800 W (Puissance 2800 W) - cercle intérieur, combinable avec extérieur 3300 W
Zone droite	Induction 2200 W (Puissance 3100 W)
Diamètres de zones	145 mm, 180-270 mm, 210 mm
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance totale maximale	Variable selon gestion de puissance
Fonction Puissance (Boost)	Oui, durée limitée (8 min avant gauche, 2 min arrière gauche, 5 min droite)
Minuteur	Oui, réglable de 00 à 99 minutes
Verrouillage du bandeau	Oui
Sécurité enfants	Oui
Arrêt automatique	Oui (selon niveau de cuisson)
Indicateur de chaleur résiduelle	Oui (H)
Type de commande	Touch Control (touches sensitives)
Ventilateur de refroidissement	Oui, automatique
Nettoyage	Chiffon humide et produit doux ; grattoir pour salissures tenaces
Matériau de la surface	Vitrocéramique
Dimensions de l'appareil (L x P x H)	59 x 52 x 5 cm (estimation)
Poids	Environ 8 kg (estimation)
Installation	Encastrable
Raccordement électrique	Par professionnel qualifié

FOIRE AUX QUESTIONS - AHD60041I ARTHUR MARTIN

Comment activer la sécurité enfants ?

Pour activer la sécurité enfants, mettez l'appareil sous tension sans activer de niveau de cuisson, appuyez sur la touche de verrouillage jusqu'au signal sonore, puis appuyez sur +. L'appareil s'éteint et la sécurité enfants est activée.

Que faire si un code d'erreur s'affiche (par exemple E ou F) ?

Un code E indique une anomalie de fonctionnement. Débranchez l'appareil quelques minutes, puis rebranchez-le. Si le code persiste, contactez le service après-vente. Un code F signifie que la vaisselle n'est pas adaptée ou absente ; utilisez une casserole compatible induction.

Comment utiliser la fonction Puissance (Boost) ?

Appuyez sur la touche B pour activer la fonction Puissance. Elle donne un surcroît de puissance pour une durée limitée (8 min avant gauche, 2 min arrière gauche, 5 min droite). Après ce délai, la zone revient au niveau de cuisson précédent.

Quels types de casseroles sont adaptés à l'induction ?

Les casseroles en fonte, acier émaillé, acier inoxydable (avec fond magnétique) et à fond multicouches conviennent. Vérifiez avec un aimant : s'il adhère au fond, la casserole est compatible. Évitez l'aluminium, le cuivre, le verre et la porcelaine.

Comment nettoyer la vitrocéramique ?

Nettoyez après chaque utilisation avec un chiffon humide et un peu de produit vaisselle. Pour les salissures tenaces (sucre, plastique), utilisez un grattoir spécial vitrocéramique immédiatement. Les dépôts calcaires se nettoient à froid avec un produit adapté.

Que signifie le voyant H ?

Le voyant H indique une chaleur résiduelle. La zone de cuisson est encore chaude, même éteinte. Ne la touchez pas. Vous pouvez utiliser cette chaleur pour maintenir au chaud ou faire fondre.

Comment régler le minuteur ?

Appuyez sur la touche Minuteur pour sélectionner la zone de cuisson. Utilisez + ou - pour régler la durée de 00 à 99 minutes. Le décompte commence automatiquement. Pour désactiver, ramenez à 00.

Pourquoi la plaque s'éteint-elle automatiquement ?

La plaque s'éteint automatiquement si aucune zone n'est activée dans les 10 secondes après la mise sous tension, ou si un niveau de cuisson reste inchangé trop longtemps (par exemple 6 heures pour les niveaux 1-2). C'est une fonction de sécurité.

Comment verrouiller le bandeau de commande ?

Appuyez sur la touche de verrouillage (cadenas). Le voyant L s'affiche pendant 5 secondes. Le bandeau est alors verrouillé, sauf la touche Marche/Arrêt. Pour déverrouiller, réappuyez sur la même touche.

Que faire si la plaque ne détecte pas la casserole (affichage F) ?

L'affichage F signifie que la casserole n'est pas adaptée, trop petite ou absente. Assurez-vous d'utiliser une casserole compatible induction avec un fond d'au moins 12 cm de diamètre. Placez-la bien au centre de la zone.

MODE D'EMPLOI AHD60041I ARTHUR MARTIN

notice d'utilisation

* On pense à vous

Table de cuisson vitrocéramique à induction

Avertissements importants.... 3
Description de l'appareil.... 4
Utilisation de l'appareil 6
Conseils de cuisson.... 12
Nettoyage et entretien.... 14

Que faire si ... 15
Protection de l'environnement .... 17
Instructions d'installation 18
Montage.... 19
Service après-vente.... 23

CE

Sous réserve de modifications

Les symboles suivants sont utilisés dans ce guide d'utilisateur :

Attention ! A lire impérativement ! Remarques importantes relatives à la sécurité des personnes et informations destinées à prévenir les dommages causés à l'appareil

Remarques générales et recommandations

Remarques relatives à la protection de l'environnement

Risque dû à l'alimentation électrique

Avertissements importants

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.

Utilisation réglementaire

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Ne jamais laisser l'appareil sans surveillance pendant le fonctionnement.
• Cet appareil est uniquement destiné à l'usage domestique habituel et pour faire cuire et rôtir des aliments.
• L'appareil ne peut en aucun cas servir de plan de travail ou de support.
• Ne pas procéder à des transformations ou à modifications de l'appareil.
• Ne pas placer de liquides susceptibles de brûler, de matériaux facilement inflammables ou d'objets susceptibles de fondre (par ex. du papier aluminium, des matières synthétiques ou de l'aluminium) sur ou à promité de l'appareil.

Sécurité enfants

• Eviter systématiquement que les enfants en bas âge s'approchent de l'appareil.
• Les enfants plus âgés ne doivent être autorisés à utiliser l'appareil qu'accompagnés et sous surveillance.
• Afin d'éviter une mise en marche involontaire par des enfants en bas âge ou des animaux domestiques, nous vous conseillons d'activer le verrouillage parental.

Consignes générales de sécurité

• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés.
• Les appareils encastrables ne peuvent être mis en fonctionnement qu'après avoir été montés dans des armoires et

des plans de travail homologués et adaptés.

• En cas de panne de l'appareil ou de dommages à la vitrocéramique (cassures, fêlures ou déchirures), mettre l'appareil hors et débranchez-le pour éviter un éventuel choc électrique.
• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés.

Précautions d'utilisation.

• Retirer les étiquettes et les films protecteurs de la vitrocéramique.
• Attention aux risques de brûlures lors de l'utilisation de l'appareil.
• S'assurer que les câbles d'appareils électriques n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants.
• La graisse et l'huile trop chaudes sont facilement inflammables. Attention! Danger d'incendie!
• Mettre les foyers hors fonctionnement après chaque utilisation.
• Il est recommandé aux utilisateurs portant un pace-maker de ne pas s'approcher des foyers à induction en fonctionnement à moins de 30 cm de distance.
• Danger de brûlures ! Ne pas poser d'objets métalliques, tels que couteaux, fourchettes, cuillères et couvercles de casseroles sur la table de cuisson car ils sont conducteurs.

Précautions de nettoyage

• Mettre l'appareil hors fonctionnement et le laisser refroidir avant de le nettoyer.
• Pour des raisons de sécurité, il est interdit de nettoyer l'appareil avec un jet à vapeur ou un appareil à haute pression.

Comment éviter d'endommager l'appareil

• Des objets peuvent endommager la vitrocéramque en tombant.
• Les plats de cuisson peuvent endommager la vitrocéramique en heurtant le bord.
• Les plats de cuisson en fonte ou pourvus d'un fonds abîmé peuvent érafler la vitrocéramique lorsqu'on les déplace.

4 electrolux

• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se con- sumer sur la vitrocéramique et doivent par conséquent être immédiatement en- levés.

• Ne pas placer de plats de cuisson vides sur les zones de cuisson et ne pas mettre ces dernières en fonctionnement sans récipient.

• Eviter de faire chauffer à vide les casseroles et les poêles. Cela peut endommager l'ustensile de cuisson ou la vitrocéramique.

• Ne recouvrez pas l'espace de 5 cm permettant d'aérer l'espace entreestiné le plan de travail et la face avant du meuble.

Description de l'appareil

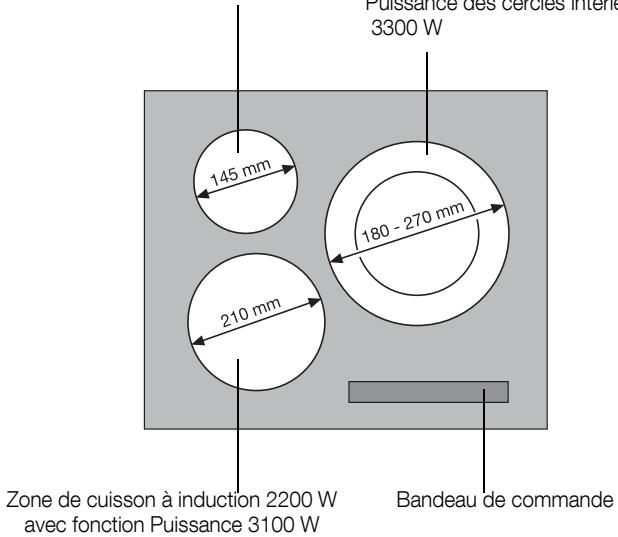

Equipement du plan de cuisson

Zone de cuisson à induction 1400 W avec fonction Puissance 2500 W

Cercle intérieur de la zone de cuisson à induction 1800 W avec puissance 2800 W Puissance des cercles intérieurs et extérieurs 3300 W

Puissance des cercles intérie 3300 W 145 mm 180 - 270 mm 210 mm Zone de cuisson à induction 2200 W avec fonction Puissance 3100 W Bandeau de commande

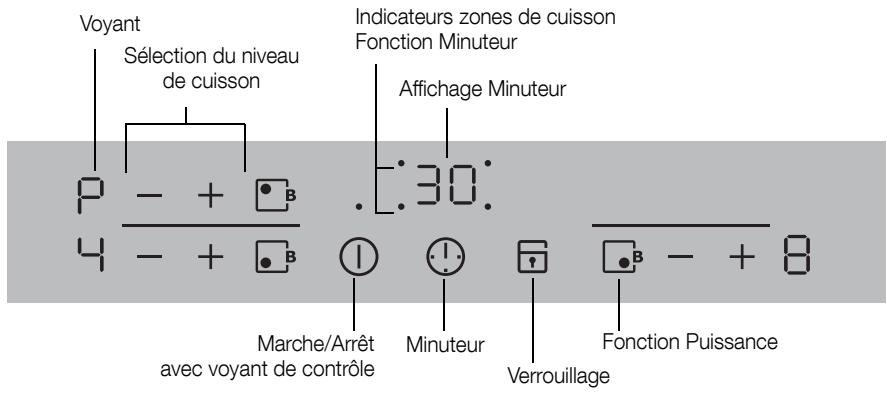

Bandeau de commande

Voyant Sélection du niveau de cuisson P - + B 4 - + B Indicateurs zones de cuisson Fonction Minuteur Affichage Minuteur 30 Marche/Arrêt avec voyant de contrôle Minuteur Verrouillage Fonction Puissance

Les touches sensitives Touch Control permettent de commander l'appareil. Une pression sur les touches sensitives permet d'activer les fonctions et le fonctionnement de ces dernières est confirmé par des voyants ou par des signaux sonores.

Appuyez sur les touches sensitives par un mouvement de haut en bas, en évitant de recouvrir les autres touches.

Touche sensitive		Fonction
1	Marche / Arrêt	Mettre l’appareil sous/hors tension
+	Augmenter les réglages	Augmenter la durée /le niveau de cuisson
-	Réduire les réglages	Réduire la durée /le niveau de cuisson
1	Minuteur	Sélection du Minuteur
	Verrouillage	Verrouillage/déverrouillage du bandeau de commande
B	Puissance	Activation/désactivation de la fonction Puis-sance

Voyants

Voyant		Description
		La zone de cuisson est désactivée
I - 9	Niveaux de cuisson	Le niveau de cuisson est sélectionné
E	Erreur	Apparition d'une anomalie de fonctionnement
F	Détection des plats de cuisson	Les plats de cuisson ne sont pas adaptés ou trop petits ou bien il n'y a pas de plat de cuisson sur la zone de cuisson.
H	Chaleur résiduelle	La zone de cuisson est encore chaude
L	Sécurité enfants	Verrouillage/la sécurité enfants est activée
P	Puissance	La fonction Puissance est activée
-	arrêt automatique	Arrêt activé

Indicateur de chaleur résiduelle

Avertissement ! Danger de brûlures dû à la chaleur résiduelle ! Les zones de cuisson mettent un peu de temps à se refroidir après avoir été désactivées. Surveillez le voyant indiquant la chaleur résiduelle Ⓗ .

La chaleur résiduelle peut être utilisée pour faire fondre un ingrédient et pour conserver les plats au chaud.

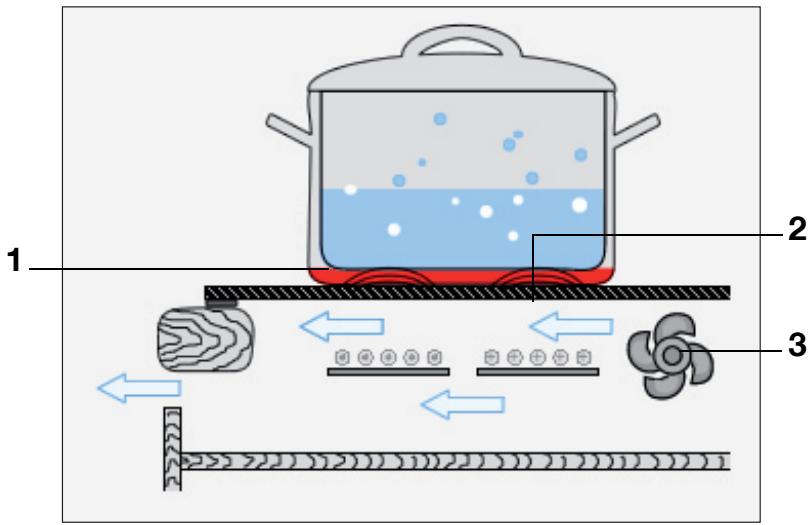

Les foyers à induction génèrent la chaleur nécessaire directement sur le fond des plats de cuisson. La chaleur résiduelle des plats de cuisson suffit pour chauffer la vitrocéramique.

Le ventilateur de refroidissement se met en fonctionnement et s'arrête automatiquement en fonction de la température du système électronique.

Utilisez des plats de cuisson adaptés aux zones de cuisson à induction.

Mettre l'appareil sous/hors tension

	Bandeau de commande	Affichage	Voyant de contrôle
Activer	Appuyez sur 1 pendant 2 secondes	∅ / H	s'allume
Désactiver	Appuyez sur 1 pendant 1 seconde	H / aucun	s'éteint

Après la mise sous tension, il est nécessaire d'activer un niveau de cuisson ou une fonction dans les 10 secondes environ qui suivent dans le cas contraire l'appareil se déconnecte automatiquement.

Sélectionner le niveau de cuisson

	Bandeau de commande	Affichage
Augmenter	Appuyez sur +.	1 jusqu'à 9/ P
Réduire	Appuyez sur -.	9 jusqu'à 0
Désactiver	Appuyez simultanément sur + et -.	0

Verrouiller/déverrouiller le bandeau de commande

Il est possible à tout moment de verrouiller le bandeau de commande à l'exception de la touche sensitive „Marche/Arrêt“, ce qui per-

met d'éviter de modifier une sélection, par ex. en le nettoyant avec un chiffon.

	Bandeau de commande	Affichage
Activation	Appuyez sur 📋	LP (pendant 5 secondes)
Désactivation	Appuyez sur 📋	le niveau de cuisson précédent

La désactivation de l'appareil déclenche automatiquement le verrouillage.

Utilisation de la sécurité enfants

La sécurité enfants évite toute activation non souhaitée de l'appareil.

Activer la sécurité enfants

Etape	Bandeau de commande	Voyant/Signal
1.	1 Mettre l’appareil sous tension (sans activer de niveau de cuisson)
2.	Appuyez sur ☐ jusqu’à ce que le signal re-tentisse	Signal sonore
3.	Appuyez sur +.
L’appareil se déconnecte. La sécurité enfants est activée.

Brider la sécurité enfants

Cette touche permet de désactiver la sécurité enfants le temps d'une cuisson seulement, elle reste active ensuite.

Etape	Bandeau de commande	Voyant/Signal
1.	1 Mettre l’appareil sous tension	L
2.	Appuyez simultanément sur + et -	0 / signal sonore
Peut être utilisé normalement jusqu’à la prochaine mise hors tension de l’appareil.

Désactiver la sécurité enfants

Etape	Bandeau de commande	Voyant/Signal
1.	Mettre l’appareil sous tension	L
2.	Appuyez sur jusqu’à ce que le signal re-tentisse	Signal sonore
3.	Appuyez sur — .
L’appareil se déconnecte. La sécurité enfants est désactivée.

Activer/désactiver la fonction Puissance

La Puissance □ donnent davantage de puissance aux zones de cuisson par induction situées à l'avant, par exemple pour porter rapidement à ébullition une grande quantité d'eau.

La puissance est active pendant des durées différentes:

• pour la zone de cuisson avant gauche 8 minutes

• pour la zone de cuisson arrière gauche 2 minutes
• pour la zone de cuisson droite 5 minutes

Ensuite, la zone de cuisson par induction repasse automatiquement au niveau de cuisson sélectionné préalablement de ① jusqu'à ⑨

	Bandeau de commande	Affichage
Activer	Appuyez sur
Désactiver	Appuyez sur	9
	Appuyez sur —	1 - 9

La puissance des grandes zones de cuisson

La grande zone de cuisson combinent les fonctions de deux zones de cuisson en cercle avec le mode de fonction induction. Vous avez ainsi la possibilité avec la fonction puissance d'obtenir une puissance plus élevée même avec des petites casseroles.

Faites attention: Les données relatives au diamètre des casseroles se réfèrent aux fonds des casseroles. Il s'agit de données approximatives étant donné que le noyau inductible du fond d'une casserole peut être plus petit que le diamètre de son fond.

Casseroles ayant un diamètre jusque env. 180 mm

(inférieur au cercle moyen de la zone de cuisson)

Si vous appuyez sur □B,

la puissance de la zone de cuisson passe

de 1800 Watt à maximum 2800 Watt.

Casseroles ayant au moins un diamètre d'env. 210 mm

(supérieur au cercle moyen de la zone de cuisson)

La zone de cuisson fonctionne

avec une puissance pouvant atteindre 3300 Watt

Si vous appuyez sur □B, le voyant passe entre P et 9

Gestion de la puissance

Les zones de cuisson de la plaque de cuisson disposent d'un niveau de puissance maximum.

La puissance maximale est atteinte lorsque le niveau de puissance 9 est activé pour toutes les zones de cuisson.

Deux zones de cuisson forment une paire, (voir graphique), c'est-à-dire que le dispositif de gestion de puissance répartit la puissance maximale disponible entre ces deux zones de cuisson.

Lorsque la fonction de puissance est activée pour une zone de cuisson, ce dispositif de gestion lui fournit un supplément de puissance au détriment de l'autre zone de cuisson de la paire.

Exemple : le niveau de puissance 9 est sélectionné pour une zone de cuisson. La fonction Puissance est activée pour la zone de cuisson correspondante. La fonction Puissance est exécutée. Cependant, la puissance maximale est dépassée tant pour la zone de cuisson pour laquelle le niveau de puissance 9 a été sélectionné que pour l'autre zone de cuisson de la paire pour laquelle la fonction Puissance a été activée. Dans ce cas, le dispositif de gestion de la puissance réduit la puissance de la première zone de cuisson activée, en le faisant passer de 9 à 5, par exemple.

L'indicateur affiche 5, ce qui correspond au niveau de puissance maximum possible en ce moment (L'indicateur passera de 9 à 5 ou de 9 à 3 ou à une autre valeur en fonction du type d'appareil et de la dimension de la zone de cuisson

5 p ← 9 p

Utilisation du minuteur

L'une des deux fonctions Minuteur peut simultanément être attribuée à l'ensemble des zones de cuisson.

Fonction	Condition de mise en oeuvre	Résultat aprèsécoulement du délai
Désactivation automatique	d’une zone de cuisson sélectionnée	le signal sonore clignoteLa zone de cuisson se désactive
Minuteur	pour zones de cuisson non utilisées	le signal sonore clignote

La désactivation d'une zone de cuisson entraîne la désactivation de la fonction Minuteur.

Lorsqu'un niveau de cuisson est sélectionné en plus du minuteur pour cette même zone de cuisson, cette dernière se désactive après écoulement de la durée programmée.

Etape	Bandeau de commande	Affichage
1.	Appuyez sur ⚠ 1 fois		Le voyant de contrôle de la première zone de cuisson clignote
2.	Appuyez sur ⚠ 1 fois		Le voyant de contrôle de la seconde zone de cuisson clignote
3.	Appuyez sur ⚠ 1 fois		Le voyant de contrôle de la troisième zone de cuisson clignote

L'affichage de la puissance de la plaque de cuisson sélectionnée s'éteint tant qu'il est possible de régler l'horloge.
Si le voyant de contrôle clignote plus lentement, l'affichage de la puissance de cuisson apparaît à nouveau et la puissance peut être à nouveau réglée ou modifiée.

Lorsque la fonction Minuteur est sélectionnée sur plusieurs zones de cuisson, le temps restant le plus court de l'ensemble de ces fonctions s'affiche au de quelques secondes et le voyant de contrôle correspondant clignote.

Réglage de la durée

Etape	Bandeau de commande	Affichage
1.	⚠ Sélection de la zone de cuisson	Le voyant de contrôle de la zone de cuisson sélectionnée clignote.
2.	+ ou appuyez sur — de la zone de cuisson sélectionnée	00 jusqu'à 99 minutes
3.	+ ou appuyez sur — de la zone de cuisson sélectionnée pendant plus de 4 secondes	...05... 10... 15... 20 ou... 95... 90... 85... 80... (paliers de 5 minutes pour un réglage plus facile)
Après quelques secondes, le clignotement du voyant de contrôle ralentit.La durée est sélectionnée.Le décompte commence.

Désactivez la fonction du timer

Etape	Champ d’utilisation	Affichage
1.	⚠ Sélectionnez une pla-que de cuisson	Le voyant de contrôle de la plaque de cuisson clignote plus rapidementLe temps restant est affiché
2.	Touchez la — de la plaque de cuisson sélectionnée	Le temps restant s’écoule jusque 00.
Le voyant de contrôle s’éteint.La fonction du timer est désactivée pour la plaque de cuisson sélectionnée.

Modification de la durée

Etape	Bandeau de commande	Affichage
1.	sélection d'une zone de cuisson	Le voyant de contrôle de la zone de cuisson sélectionnée clignote plus rapidementLe temps restant s'affiche
2.	Appuyez sur + ou — de la zone de cuisson sélectionnée	01 jusqu'à 99 minutes
Après quelques secondes, le clignotement du voyant de contrôle ralentitLa durée est sélectionnée.Le décompte commence.

Affichage du temps restant d'une zone de cuisson

Etape	Bandeau de commande	Affichage
1.	➊ sélection d’une zone de cuisson	Le voyant de contrôle de la zone de cuisson sélectionnée clignote plus rapidementLe temps restant s’affiche
Après quelques secondes, le clignotement du voyant de contrôle ralentit

Désactivation du signal sonore

Etape	Bandeau de commande	Signal sonore
1.	Appuyez sur ⚠️	Confirmation signal sonore
Neutralisation du signal sonore

Arrêt automatique

Table de cuisson

• Si, après activation de la table de cuisson, une zone de cuisson ou un niveau de cuisson n'est pas sélectionné dans les 10 secondes environ qui suivent, la table de cuisson se désactive automatiquement.
• Lorsque toutes les zones de cuisson sont désactivées, la table de cuisson se désactive automatiquement au bout de 10 secondes environ.

Zones de cuisson à induction

• Si vous utilisez de la vaisselle non adaptée, F s'allume sur l'indicateur et le voyant des foyers de cuisson s'éteint au bout de 2 minutes.
• Si, après quelques instants, l'une des zones de cuisson n'est pas désactivée ou si le niveau de cuisson n'est pas modifié, la zone de cuisson en question se désactive automatiquement. 📄 s'affiche. Avant de réutiliser la zone de cuisson, il faut la remettre sur 🔒.

Niveau de cuisson	Désactivation après
1 - 2	6 heures
3 - 4	5 heures
5	4 heures
6 - 9	1 heure 30

Plats pour cuisson sur zones de cuisson à induction

Matériaux des ustensiles de cuisson

Matériaux des ustensiles de cuisson	pouvant convenir
fonte	+
acier, acier émaillé	+
acier inoxydable	+*
Fond de casserole multicouches	+*
aluminium, cuivre, laiton	-
verre, céramique, porcelaine	-

Les ustensiles de cuisine pour zones de cuisson à induction portent un marquage spécial apposé par leur fabricant.

Test d'aptitude

Les ustensiles de cuisine conviennent pour l'induction si ...

• ... une petite quantité d'eau déposée sur un foyer à induction devient chaude en un court laps de temps après avoir sélectionné le niveau de cuisson 9.
• ... un aimant adhère au fond de l'ustensile de cuisson.

Diamètre de la zone de cuisson [mm]	Diamètre minimal du fond du récipient [mm]
270	145
210	180
145	120

Placez votre plat de cuisson bien au centre de la zone de cuisson.

Conseils d'économie d'énergie

Placez votre plat de cuisson sur la zone de cuisson avant d'activer cette dernière.

Dans la mesure du possible, couvrez toujours votre plat de cuisson avec un couvercle.

Fond de l'ustensile de cuisine

Le fond de l'ustensile de cuisine doit être aussi épais et plan que possible.

Taille des casseroles

Jusqu'à une limite déterminée, les zones de cuisson par induction s'adaptent automatiquement à la taille du fond de l'ustensile de cuisine. Cependant, selon la taille de la zone de cuisson, il faut que la partie magnétique sur le fond de cet ustensile dispose d'un diamètre minimal.

Exemples d'utilisation pour la cuisson

Les valeurs indiquées dans le tableau suivant sont indicatives.

Niveau de cuisson	Type de cuisson	adapté à	Durée	Remarques/conseils
0		en position
1	Conserver au chaud :	Conserver des plats cuits au chaud	si nécessaire	les recouvrir
1-2	Faire fon-dre	de la sauce hollandaise, faire fondre du beurre, du chocolat, de la gélatine	5-25 min	Remuez de temps en temps
	Conserver	une omelette norvégienne, royale	10-40 min	Couvrez-la avec un couver-cle
2-3	Faire gon-fler	Faire gonfler du riz ou des plats à base de rizFaire réchauffer des plats cuis-nés	25-50 min	Versez au moins le double de quantité d'eau que de riz, re-muez le riz au lait de temps en temps.
3-4	Cuire à l'étuvéeCuire à la vapeur	Cuire des légumes ou du pois-son à la vapeurCuire de la viande à l'étouffée	20-45 min	Pour les légumes, utilisez juste un peu d'eau (quelques cuillères à soupe)
4-5	Cuire à l'eau	Faire cuire des pommes de terre à l'étuvée	20-60 min	Utilisez juste un peu d'eau, par ex. max. 1/4 l d'eau pour 750 g de pommes de terre
		Faire cuire des quantités assez importantes d'aliments, ragoûts et soupes	60-150 min	Jusqu'à 3 l d'eau plus les ingrédients
6-7	Faire cuire à feu doux	des escalopes, des cordons bleus, des steaks de viande hâ-chée, des saucisses, du foie, des roux, des œufs, des gâteaux aux œufs, faire frire des bei-gnets.	cuisson continue	Retournez de temps en temps
7-8	Faire cuire à tempé-rature éle-vée	des beignets de pommes de ter-re, des rognons, des steaks, des galettes	5-15 min poêle pro	Retournez de temps en temps
9	Porter à ébullitionFaire revenir Faire frire	Porter des quantités importantes d'eau à ébullition, faire revenir de la viande (goulasch, bœuf brais), faire frire des pommes frites

La fonction Puissance peut également permettre de porter à ébullition des quantités importantes de liquide.

Attention ! Risque de brûlure dû à la chaleur résiduelle.

Attention ! Les produits de nettoyage agressifs ou abrasifs endommagent l'appareil. Nettoyez l'appareil avec de l'eau et de la lessive.

Attention ! Les restes de produits de nettoyage endommagent l'appareil. Nettoyez les restes avec de l'eau et un produit de nettoyage.

Nettoyez l'appareil après chaque utilisation

1. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
2. Séchez l'appareil avec un chiffon propre.

Enlever les salissures

1. Placez le grattoir de nettoyage oblique-ment par rapport à la surface de la vitrocéramique.
2. Enlevez les salissures en faisant glisser la lame.
3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
4. Séchez l'appareil avec un chiffon propre.

	enlevez
Type de salissure	immédia-tement	lorsque l'appareil a refroidi	avec
Sucre, mets contenant du sucre	oui	---	Grattoir de nettoyage*
Matériaux en plastique, feuilles en alu-minium	oui	---
Bords calcaires et d'eau	---	oui	Produit de nettoyage de vitrocéramique ou d'acier inoxydable*
Burette à graisse	---	oui
Colorations métalliques luisantes	---	oui

* grattoir de nettoyage, produit de nettoyage de vitrocéramique ou d'acier inoxydable sont disponibles dans les magasins spécialisés.

Nettoyez les salissures tenaces à l'aide d'un produit de nettoyage pour vitrocéramique ou acier inoxydable.

Même s'il n'est plus possible de faire disparaître les égratignures ou les taches sombres sur la vitrocéramique, cela n'a aucune influence sur le fonctionnement de l'appareil.

Symptôme	Cause possible	Solution
Les plaques de cuisson ne se mettent pas en marche et ne fonctionnent pas	Plus de 10 secondes se sont écoulées depuis la mise en marche de l'appareil	Mettez l'appareil à nouveau en marche.
	Le verrouillage est activé L	Désactivez le verrouillage (cf. chapitre “ verrouillage/déverrouillage du champ d'utilisation”)
	Le verrouillage parental est activé L	Désactivez le verrouillage parental (cf. chapitre “ verrouillage parental”)
	Plusieurs zones de capteurs ont été touchées en même temps	Veuillez ne toucher qu'une zone de capteur
	Le système d'arrêt automatique s'est enclenché	Veuillez éventuellement retirer des objets se trouvant sur le champ d'utilisation (casseroles, maniques etc.). Mettez l'appareil à nouveau en marche
	Bandeau de commande sale	Les touches à effleurement doivent être sèches et exemptes de traces graisse.
Les zones de cuisson réduisent elles-mêmes le niveau de cuisson de F	Les capteurs ont été partiellement couverts d'un chiffon humide ou de liquide	Retirez le chiffon ou essuyez le liquide.Réglez à nouveau le niveau de cuisson souhaité.
L'indicateur de chaleur résiduelle ne s'affiche pas	La zone de cuisson fonctionne seulement depuis peu et n'est par conséquent pas encore chaude	Si la zone de cuisson est chaude, contactez le service après-vente.
Un signal retentit, l'appareil s'éteint.	Un ou plusieurs capteur(s) ont été couverts pendant plus de 10 secondes	Dégagez les capteurs
Un signal sonore retentit lorsque l'appareil est à l'arrêt	Le bandeau de commande est partiellement ou complètement re-couvert par des objets.	Retirez les objets.
L'appareil se met à l'arrêt, le signal sonore retentit de nouveau.	Le bandeau de commande a été couvert pendant trop longtemps.	Après 50 secondes environ, l'appareil redevient totalement opérationnel.
Les touches sensitives ne fonctionnent pas	Une touche sensitive a été briève-ment couverte	Après 10 secondes environ, les touches sensitives s'activeront de nouveau automatiquement.
L'affichage alterne entre deux niveaux de cuisson	La commande de la fonction Puis-sance réduit la puissance de cette zone de cuisson	Voir chapitre „Activer/désactiver la fonction Puissance“
s'allume	Vaiselle de cuisson non adaptée	Utiliser de la vaisselle adaptée
	Ne pas placer de vaisselle de cuisson sur le foyer de cuisson	Placer la vaisselle de cuisson
	Le diamètre du fond du plat de cuisson est trop petit pour le foyer	Utiliser un foyer de cuisson plus petit
		Utiliser de la vaisselle adaptée
s'allume	L'arrêt automatique s'est déclenché.	Éteindre la zone de cuisson. Remettre la zone de cuisson en marche.
Affichage de et d'un chiffre	Erreur du système électronique	Débranchez l'appareil pendant quelques minutes (enlevez le fusible de l'installation domestique). Si s'affiche de nouveau après avoir rebranché l'appareil, contactez le service après-vente

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-vente de votre magasin vendeur.

Avertissement ! L'installation, le branchement et les réparations doivent être effectuées uniquement par des professionnels qualifiés. Des réparations non effectuées dans les règles peuvent s'avérer très dangereuses pour l'utilisateur.

Bruits lors du fonctionnement

Selon le matériau et l'usinage du fond de l'appareil de cuisson les bruits suivants peuvent être perçus lorsque les zones de cuisson par induction sont en marche :

• Crépitement (1)
  lorsque la batterie de cuisson est composée de plusieurs matériaux (usinage en sandwich)
• Sifflement (1)
  lorsqu'une ou plusieurs zones de cuisson sont utilisées à haute puissance et que la batterie de cuisson est composée de plusieurs matériaux (usinage en sandwich)
• Bourdonnement (2)
  peut être perçu lorsqu'on utilise un niveau de puissance élevé
• Cliquetis (2)
  lors de commutations électroniques

En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.

- Souffle, ronronnement (3)

L'appareil est équipé d'un ventilateur pour refroidir le système électronique. Lorsque le ventilateur est en marche, un souffle ou un ronronnement peut être perçu. Ce bruit peut varier selon la puissance en jeu et durer encore un certain temps après que l'appareil a été éteint.

Les bruits décrits ci-dessus sont normaux et n'indiquent pas un défaut quelconque.

Protection de l'environnement

Elimination du matériel d'emballage

Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Déposez les matériaux d'emballage en fonction de leur signe distinctif dans les containingurs prévus à cet effet (renseignez-vous auprès des services de votre commune).

Appareils usagés

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Conseils de sécurité

Attention! A lire impérativement!

L'utilisateur est tenu de respecter la législation, la réglementation, les directives et les normes en vigueur dans le pays de destination de l'appareil (dispositions réglementaires en matière de sécurité, de recyclage, etc.)

Le montage doit être exclusivement effectué par un spécialiste.

La distance minimum requise par rapport aux autres appareils et aux meubles adjacents doit être respectée.

La protection contre les contacts doit être garantie par l'installation ; par exemple, des tiroirs peuvent être montés uniquement avec un fond de protection directement sous l'appareil.

Il faut protéger l'appareil contre l'humidité avec du mastic pour joints au niveau des découpes sur le plan de travail.

Le joint comble les fentes entre le plan de travail et l'appareil.

Montez sur la partie inférieure de l'appareil un élément de protection contre la vapeur et l'humidité susceptibles d'être dégagées par ex. par un lave-vaisselle ou un four.

Eviter de monter l'appareil à proximité d'une porte ou sous une fenêtre. Autrement, l'ouverture d'une porte ou d'un battant de fenêtre peuvent arracher le plat de cuisson posé sur la plaque de cuisson.

Risque de blessure par courant électrique.

• La borne de raccordement au réseau est sous tension.
• Mettre la borne de raccordement au réseau hors tension.
• Respecter le schéma de raccordement.
• Respecter les consignes de sécurité du domaine électrotechnique.
• Assurer une protection contre les contacts électriques par une installation conforme.
• Le raccordement électrique doit exclusivement être effectué par un électricien qualifié.

↓ Dommages matériels par courant électrique.

• Des connecteurs à fiche mal fixés ou non conformes peuvent provoquer une surchauffe de la borne.
• Fixer les raccords boulonnés de manière adéquate.
• Procéder à la décharge de traction des câbles.
• Pour les raccordements 1 ou 2 phases, utilisez respectivement un câble approprié de type H05BB-F T de max. 90°C (ou de plus grande capacité).
• En cas d'endommagement du câble de raccordement de l'appareil, remplacez impérativement ce dernier par un câble spécifique (de type H05BB-F Tmax. 90°C ou de plus grande capacité). Ce type de câble est disponible auprès du service après-vente.

Au niveau de l'installation électrique, prévoir un dispositif qui permette de couper cet appareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm. Des dispositifs de protection appropriés sont par exemple les disjoncteurs, les fusibles (les fusibles vissés doivent être retirés de leur socle), les disjoncteurs différentiels et les contacteurs.

Application du joint

• Nettoyez le plan de travail dans la zone de coupe.
• Coller immédiatement le joint d'étanchéité autocollant d'un côté livré sur la partie inférieure du plan de travail, le long du bord extérieur de la vitrocéramique. Ne pas l'étirer. Le point de jonction doit se trouver au milieu d'un côté.
  Après avoir mesuré la longueur (laissez quelques mm), poussez fermement les deux extrémités l'une contre l'autre.

Montage

En cas d'anomalie de fonctionnemet vérifiez d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre "Que faire, si...").

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre vendeur ou à défaut le Centre Contact Consommateurs qui vous communiquera l'adresse service après-vente.

Pour un dépannage dans les plus brefs délais, nous vous demandons de nous fournir les informations suivantes :

• Vitrocéramique avec une combinaison de lettres et de trois chiffres
• Désignation du modèle
  – Numéro du produit (PNC)
• Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque signalétique)
  – Type de dysfonctionnement
• Eventuellement le message d'erreur affiché par l'appareil

Pour pouvoir accéder rapidement aux numéros d'identification de l'appareil, nous vous recommandons de les consigner à cet endroit.

Désignation du modèle

PNC :

S-No :

......

......

......

www.electrolux.com

www.electrolux-arthurmartin.fr
