MODE D'EMPLOI DTX430K YAMAHA

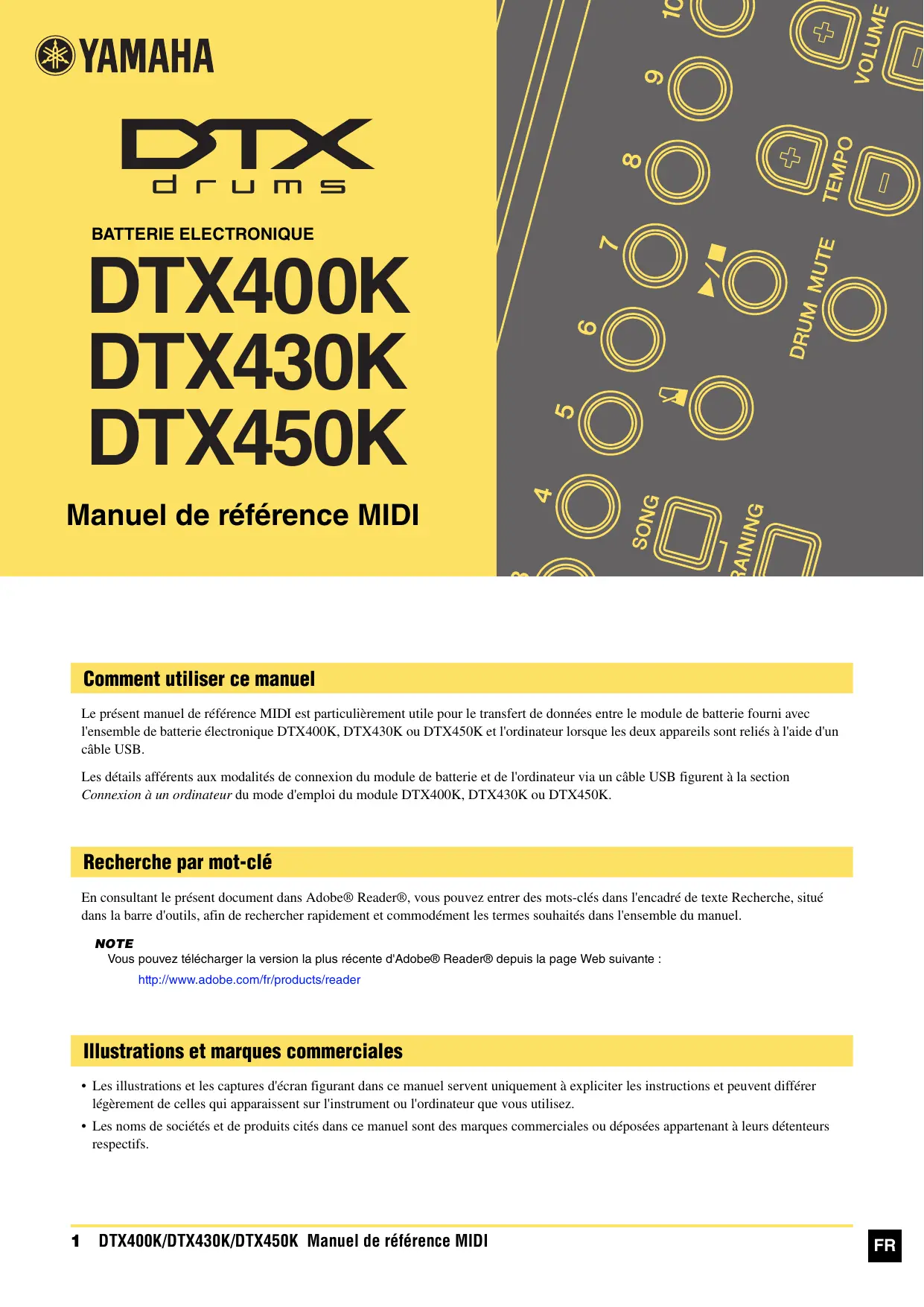

Manuel de référence MIDI
Comment utiliser ce manuel
Le présent manuel de référence MIDI est particulièrement utile pour le transfert de données entre le module de batterie fourni avec l'ensemble de batterie électronique DTX400K, DTX430K ou DTX450K et l'ordinateur lorsque les deux appareils sont reliés à l'aide d'un câble USB.
Les détails afférents aux modalités de connexion du module de batterie et de l'ordinateur via un câble USB figurent à la section Connexion à un ordinateur du mode d'emploi du module DTX400K, DTX430K ou DTX450K.
Recherche par mot-clé
En consultant le présent document dans Adobe Reader, vous pouvez entrer des mots-clés dans l’encadré de texte Recherche, situé dans la barre d’outils, afin de rechercher rapidement et commodément les termes souhaités dans l’ensemble du manuel.
Voulez télécharger la version la plus récente d'Adobe Reader depuis la page Web suivante : http://www.adobe.com/fr/products/reader
Illustrations et marques commerciales
- Les illustrations et les captures d'écran figurant dans ce manuel seront uniquement à expliciter les instructions et peuvent différer légèrement de celles qui apparaissent sur l'instrument ou l'ordinateur que vous utilisez.
- Les noms de sociétés et de produits cités dans ce manuel sont des marques commerciales ou déposées appartenant à leurs détenteurs respectifs.
Transfert de fichier de morceau
Il est possible d'utiliser l'application Musicsoft Downloader de Yamaha pour transférer facilement des fichiers de morceau (au format SMF) entre le module de batterie et l'ordinateur, tel que précisé ci-après.
Installation de musicsoft downloader
- Assurez-vous que l'ordinateur est connecté à Internet puis téléchargez Musicsoft Downloader depuis le site Web suivant.
Site de téléchargement Yamaha : http://download.yamaha.com/
Sur ce site, entrez le nom de modèle de votre kit de batterie électronique, puis sélectionnez Musicsoft Downloader. La configuration requise pour Musicsoft Downloader s'affiche sur la page de téléchargement.
- Suivez les instructions affichées et procédez à l'installation de Musicsoft Downloader.
Lorsqu'il a été installé avec succès, le logiciel Musicsoft Downloader est ajouté à la liste de programmes et un raccourci de l'application est créé sur le bureau de l'ordinateur.
Voulez également consulter des informations détaillées sur l'utilisation de Musicsoft Downloader dans la section Help (Aide) de l'application.

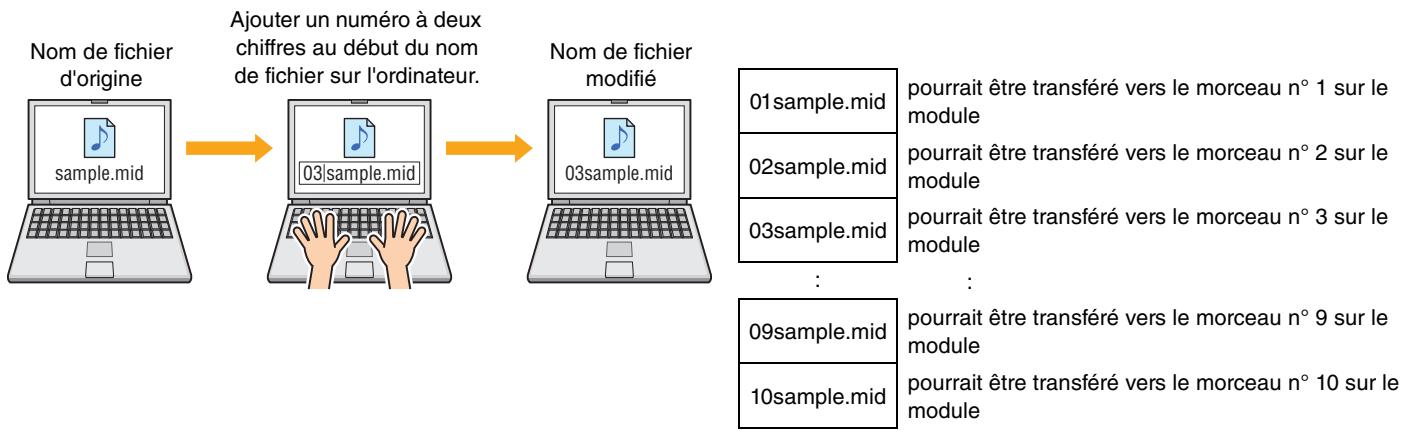

Numérotation des fichiers à transférer
Avant de transférer un fichier de morceau vers le module de batterie, vous devez ajouter, au début du nom de fichier, un nombre à deux chiffres (compris entre 01 et 10) représentant le numéro de morceau cible sur le module.
Par exemple, si vous souhaitez transférer le fichier de morceau sample. mid vers le morceau n°3 du module de batterie, vous devrez renommer celui-ci en 03sample. mid.
- Si vous voulez transférer plusieurs fichiers de morceau simultanément vers le module de batterie, veillez à attribuer un numéro différent à chacun d'eux.
- Le module de batterie prend en charge la reproduction de fichiers MIDI standard de format 0 uniquement.
- Il est possible de transférer vers le module de batterie un fichier de morceau totalisant 700 Ko de données.
Transfert de fichier depuis un ordinateur vers le module de batterie
Les éléments de menu et les fenêtres apparaissant dans les illustrations ci-après peuvent varier en fonction de la version de Windows utilisée.
- Sélectionnez le mode Kit ou le mode Song (Morceau).
- Vérifiez que l'exécution du morceau ou du métronome a été arrêtée.

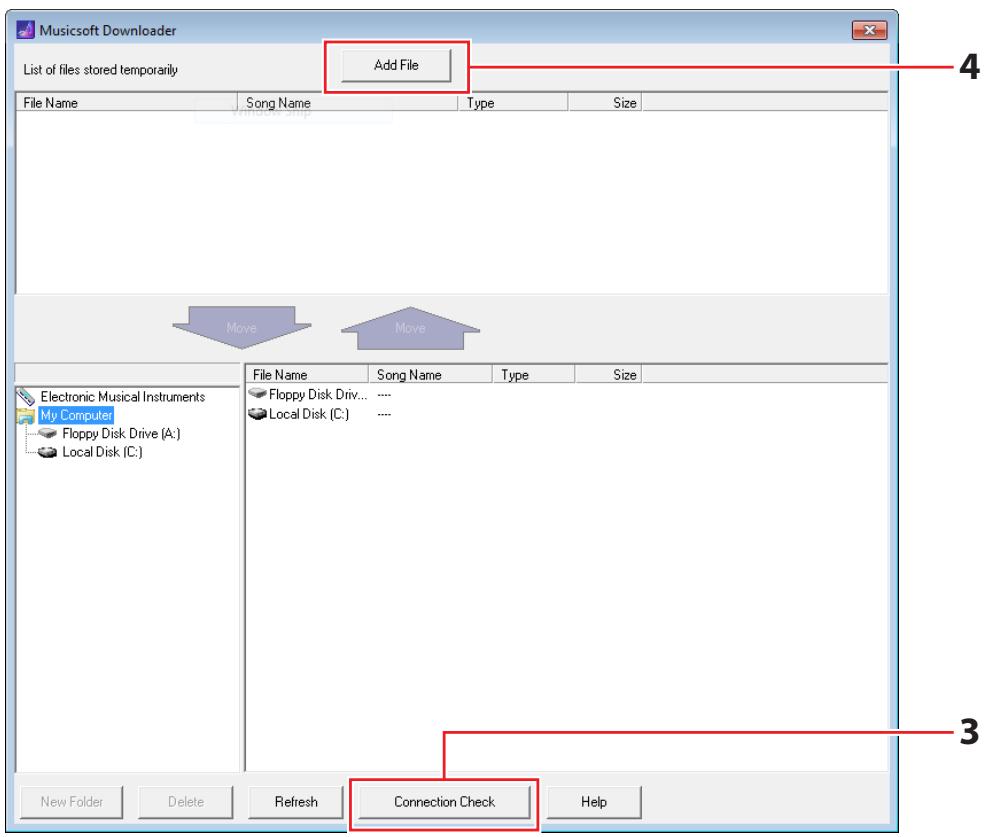

2. Double-cliquez sur l'icone de raccourci de musicsoft downloader présente sur le bureau.
En l'absence de raccourci correspondant à Musicsoft Downloader sur le bureau, ouvre le menu Démarrer, accédez à Tous les programmes → YAMAHA → Musicsoft Downloader 5, puis cliquez sur Musicsoft Downloader.
L'application Musicsoft Downloader est alors lancée et la fenêtre principale s'ouvre.
3. Cliquez sur la touche connection check (vérifier la connexion) située en bas de l'écran principal pour confirmer l'état de connexion actuel.
Un message d'erreur apparaitra si le module de batterie et l'ordinateur ne sont pas connectés correctement ou ne peuvent pas communiquer convenablement. Dans ce cas, vérifie les connexions et/ou le pilote MIDI, selon qu'il est indiqué dans le message d'erreur.

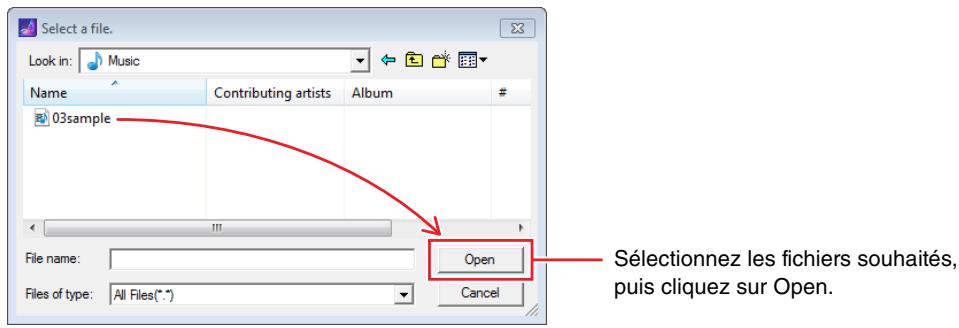

- Dans la fenêtre de sélection de fichier, sélectionnez les fichiers que vous pouvez copier sur le module de batterie, puis cliquez sur la touche Open (Ouvrir).
Les copies des fichiers sélectionnés seront temporairement stockées dans Musicsoft Downloader et répertoriées dans la zone correspondante dans la moitié supérieure de la fenêtre principale.
- Sélectionnez le périphérique de destination des fichiers copiés en cliquant sur Electronic Musical Instruments (Instruments de musique électroniques), à gauche de la fenêtre principale.
Les touches [KIT], [SONG] et [TRAINING] (Apprentissage) du module de batterie s'allument.

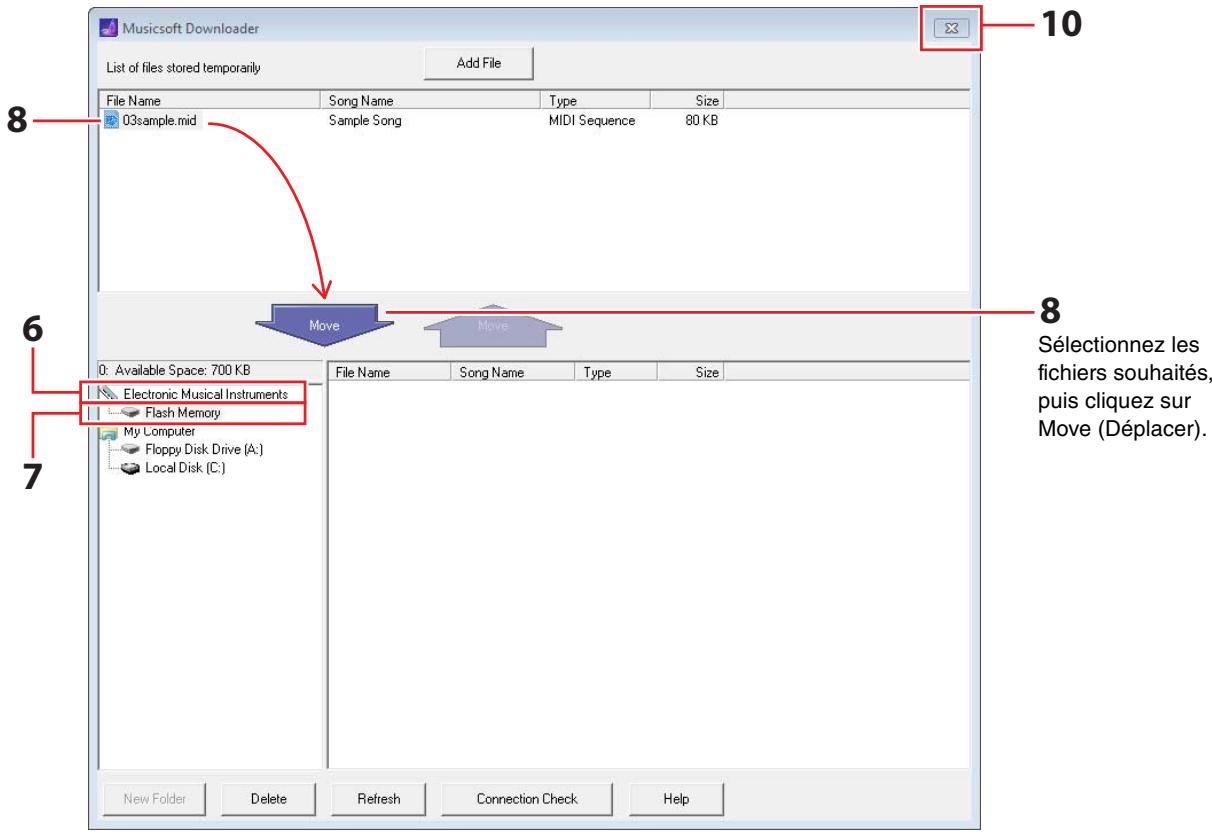

- Sélectionnez la zone de mémoire de destination en cliquant sur Flash Memory (Mémoire flash), à gauche de la fenêtre principale.
- Sélectionnez les fichiers de morceau à transférer depuis la liste des fichiers temporairement stockés dans la moitié supérieure de la fenêtre principale, puis cliquez sur la touche Move.
Vous serez alors invité à confirmer si vous souhaitez poursuivre l'opération. Cliquez sur la touche Cancel dans la fenêtre pour arrêter le processus sans effectuer de transfert de fichier.
- Cliquez sur la touche OK pour transférer les fichiers sélectionnés depuis la zone de stockage-temporaire vers le module de batterie.
Ne débranchez jamais le câble USB en cours de transfert de fichier. Vous devez évidemment faire fonctionner le module de batterie à ce moment-là. Le non-respect de ces précautions risque non seulement d’empêcher la sauvegarde des données de morceau transférées, mais peut entraîner aussi, dans certains cas, l’effacement de toutes les données contenues dans la mémoire du module de batterie.
- Fermez la fenêtre principale pour quitter Musicsoft Downloader.
- Vérifiez que les données de morceau ont été correctement transférées vers le module de batterie.
Sélectionnez un morceau que vous venez de transférer vers le module de batterie et lancez sa reproduction. Les détails afférents aux modalités de reproduction d'un morceau figurent à la section Accompagnement d'un morceau du mode d'emploi du module DTX400K, DTX430K ou DTX450K.
L'application Musicsoft Downloader doit être fermée pour que vous puissiez vérifier si les données de morceau ont été correctement transférées.

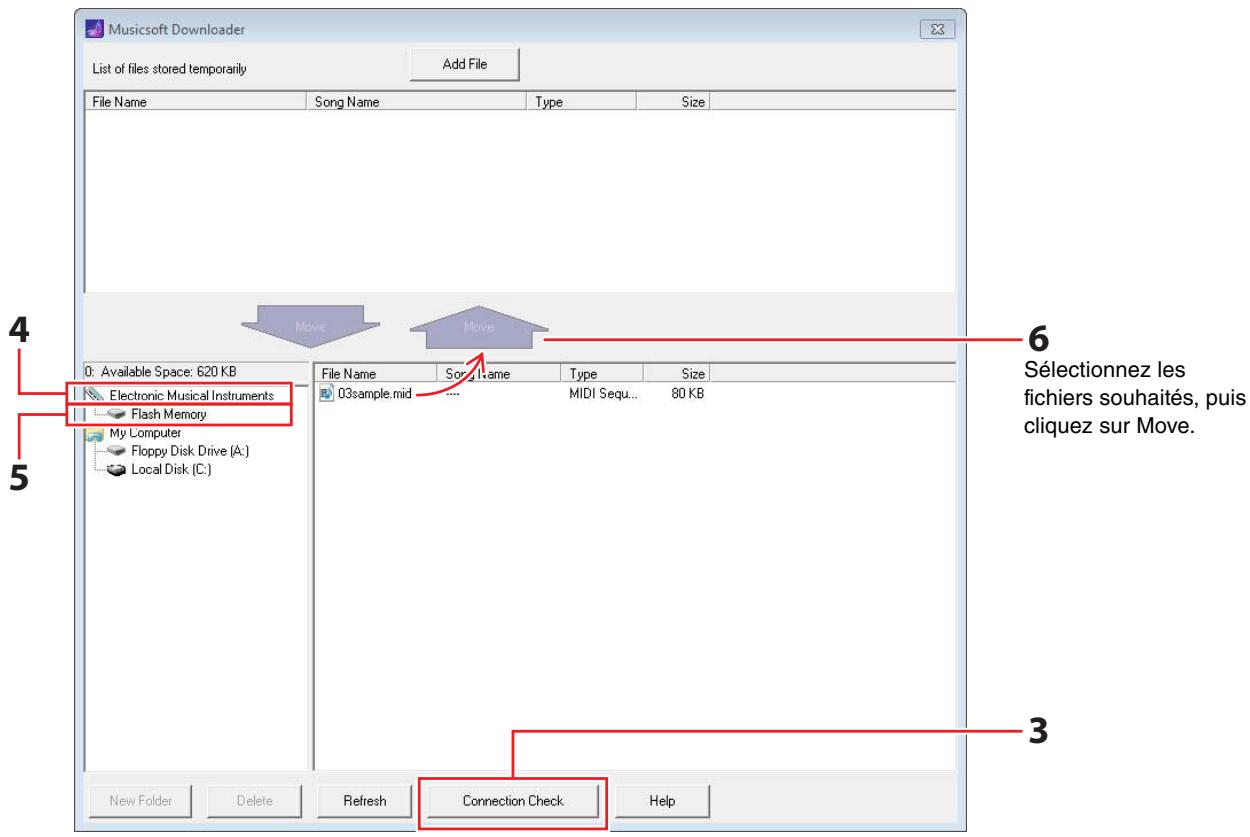

Transfert de fichier depuis le module de batterie vers l'ordinateur
- Les éléments de menu et les fenêtres apparaissant dans les illustrations ci-après peuvent varier en fonction de la version de Windows utilisée.
- Les morceaux préinstallés sur le module de batterie (c.-à-d., les morceaux prédéfinis) ne sont pas transférables vers l'ordinateur.
- Reliez le module de batterie à l'ordinateur, puis configurez le module de batterie comme suit :
- Sélectionnez le mode Kit ou le mode Song.
- Vérifiez que l'exécution du morceau ou du métronome a été arrêtée.
- Double-cliquez sur l'icône de raccourci de Musicsoft Downloader présente sur le bureau.
En l'absence de raccourci correspondant à Musicsoft Downloader sur le bureau, ouvre le menu Démarrer, accédez à Tous les programmes → YAMAHA → Musicsoft Downloader 5, puis cliquez sur Musicsoft Downloader.
- Cliquez sur la touche Connection Check située en bas de l'écran principal pour confirmer l'état de connexion actuel.
Un message d'erreur apparaitra si le module de batterie et l'ordinateur ne sont pas connectés correctement ou ne peuvent pas communiquer convenablement. Dans ce cas, vérifie les connexions et/ou le pilote MIDI, selon qu'il est indiqué dans le message d'erreur.
- Cliquez sur Electronic Musical Instruments à gauche de la fenêtre principale.
Les touches [KIT], [SONG] et [TRAINING] du module de batterie s'allument.
- Cliquez sur Flash Memory à gauche de la fenêtre principale.
- Sélectionnez les fichiers à transférer puis cliquez sur la touche Move.
Vous serez alors invité à confirmer si vous souhaitez poursuivre l'opération. Cliquez sur la touche Cancel dans la fenêtre pour arrêter le processus sans effectuer de transfert de fichier.
- Cliquez sur la touche OK pour débuter le transfert de fichiers.
- Lorsque les fichiers ont été transférés avec succès, ils sont temporairement stockés dans Musicsoft Downloader et répertoriés dans la zone correspondante, dans la moitié supérieure de la fenêtre principale.

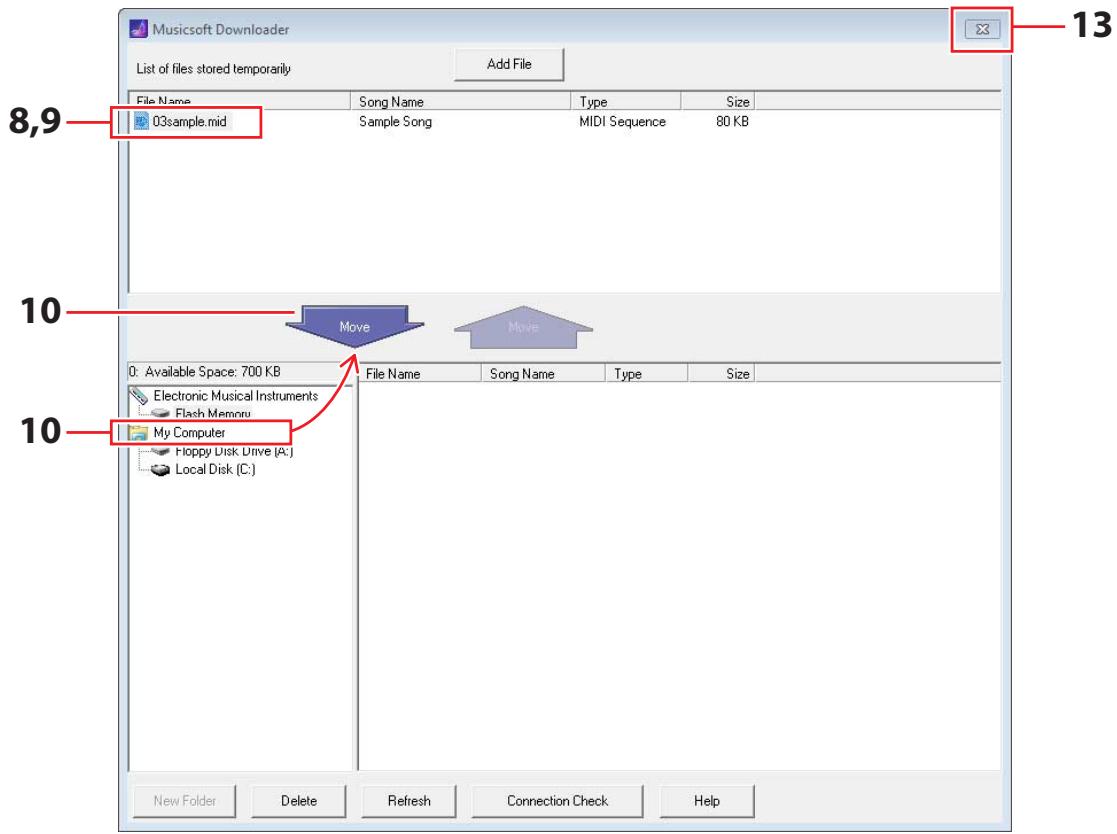

- Dans la liste des fichiers temporairement stockés, sélectionnez les fichiers que vous souhaitez transférer vers l'ordinateur.
- Cliquez sur My Computer (Poste de travail), dans la liste qui s'affiche à gauche de la fenêtre principale, CHOISISEZ une destination pour les fichiers, puis cliquez sur la touche Move.
Vous serez alors invité à confirmer si vous souhaitez poursuivre l'opération. Cliquez sur la touche Cancel dans la fenêtre pour arrêter le processus sans effectuer de transfert de fichier.
- Cliquez sur la touche OK pour transférer les fichiers sélectionnés depuis la zone de stockage-temporaire vers l'ordinateur.
Ne débranche jamais le câble USB en cours de transfert de fichier. Vous devez évidemment faire fonctionner le module de batterie à ce moment-là. Le non-respect de ces précautions risque non seulement d’empêcher la sauvegarde des données de morceau transférées, mais peut entraîner aussi, dans certains cas, l’effacement de toutes les données contenues dans la mémoire du module de batterie.
Lorsque vous transférez un fichier de morceau vers l'ordinateur, ce fichier est définitivement effacé de la mémoire du module de batterie. Le morceau prédéfini auquel le numéro de morceau correspondant au fichier supprimé avait été initialement attribué est alors rétabli en lieu et place du fichier supprimé.
- Vérifiez que les données de morceau ont été correctement transférées vers l'ordinateur.
- Fermez la fenêtre principale pour quitter Musicsoft Downloader.
Les nombres de note MIDI affectés aux pads
Le tableau suivant affiche les numéros de note par défaut utilisés par le module de batterie pour émettre les notes MIDI correspondant à la frappe des différents pads.
| Affectation de note | |||
| Nom | Numéro (décimal) | ||
| Caisse claire *1 | Jeu sur la peau | D1 | 38 |
| Rim shots ouverts (cercle 1) | E1 | 40 | |
| Rim shots fermés (cercle 2) | C#1 | 37 | |
| Toms | Premier pad de tom | C2 | 48 |
| Deuxième pad de tom | B1 | 47 | |
| Troisième pad de tom | G1 | 43 | |
| Cymbale suspendue | D#2 | 51 | |
| Cymbale crash | C#2 | 49 | |
| Cymbales charleston | Ouvert | A#1 | 46 |
| Fermé | F#1 | 42 | |
| Fermeture au pied | G#1 | 44 | |
| Splash | B4 | 83 | |
| Grosse caisse | C1 | 36 | |
| Pad *2 | A2 | 57 | |
Les notes MIDI sont émises séparément pour les rim shots ouverts et fermés uniquement en cas d'utilisation d'un pad de caisse claire TP70S. Ces notes MIDI sont produites uniquement lors de la frappe d'un pad connecté via la prise d'entrée de pad [PAD▲IN] à un pad de grosse caisse KP65.
Vous pouvez modifier les affectations de numéro de note ci-dessus. Les détails afférant aux modalités d'exécution figurent à la section Numéro de note du mode d'emploi du module DTX400K, DTX430K ou DTX450K.
1.1 Portée
Les spécifications décrites dans cette section s'appliquent à la transmission et à la réception de données MIDI via un module de batterie DTX400K, DTX430K ou DTX450K.
1.2 Conformité
- Les spécifications décrites dans cette section sont conformes à la norme MIDI 1.0.
1.3 Marquage
Le symbole suivant revêt une signification particulière dans le contexte de la présente section.
- : ce symbole est placé avant les numéros hexadécimaux.
2 Messages de canaux
Les messages Key On et Key Off sont transmis et reçus.
- Plage de notes reçues: 0 (C-2) à 127 (G8)
- Plage de vélocité : 1 à 127 (c.-à-d., Note On (Activation de note) uniquement)
2.2 Control change (changement de commande)
Le séquenceur du module de batterie produit toutes les variétés des messages Control Change. En conséquence, le module de batterie peut lui aussi transmettre tous ces types de messages. Les détails afférant au générateur de sons internes et à la fonction de déclencheur de batterie sont décrits ci-dessous.
2.2.1 Bank select MSB (sélection de banque MSB) (0), bank select LSB (sélection de banque LSB) (32)
Les messages Bank Select MSB et Bank Select LSB sont reçus mais non transmis. MSB = 0, LSB = n'importe quelle valeur : voix instrumentales General MIDI MSB = 127, LSB = n'importe quelle valeur : voix de batterie General MIDI (voir Note 1) MSB = 125, LSB = 1: kits de batterie (voir Note 2) Note 1: voix de batterie General MIDI Seul le nombre de programme 1 est reçu et le kit prédéfini General MIDI correspondant est sélectionné. Les parties de reproduction ne sont pas modifiées. Note 2: voix de batterie, kits prédéfinis Le kit de batterie sélectionné porte le même numéro que le numéro de programme reçu.
Les modifications eventuelles apportées aux kits de batterie du module de batterie n'ont aucen effet sur les kits de batterie sélectionnés via MIDI.
2.2.2 Modulation (1)
Les messages Modulation sont reçus mais non transmis.
2.2.3 Foot controller (contrôleur au pied) (4)
Les messages Foot Controller sont transmis et reçus.
2.2.4 Portamento time (durée de portamento) (5)
Les messages Portamento Time sont reçus mais non transmis.
2.2.5 Saisie de données (MSB = 6, LSB = 38)
Les messages Data Entry sont reçus mais non transmis. Ils servent à spécifier les données RPN (Nombre de paramètre enregistré).
Les messages Main Volume sont reçus mais non transmis.
2.2.7 Pan (balayage panoramique) (10)
Les messages Pan sont reçus mais non transmis. La valeur 0 correspond à l'extrême gauche de l'image stéréo et la valeur 127 à l'extrême droite.
Les messages Pan sont reçus mais non transmis.
2.2.9 Hold 1 (maintien 1) (64)
Les messages Hold 1 sont reçus mais non transmis.
2.2.10 Portamento switch (sélecteur de portamento) (65)
Les messages Portamento Switch sont reçus mais non transmis.
Les messages Sostenuto sont reçus mais non transmis.
2.2.12 Contenu harmonique (71)
Les messages Contenu harmonique sont reçus mais non transmis.
Les messages EG Release Time sont reçus mais non transmis.
2.2.14 EG Attack Time (temps d'attaque du générateur d'enveloppe) (73)
Les messages EG Attack Time sont reçus mais non transmis.
2.2.15 Brightness (clarté) (74)
Les messages Brightness sont reçus mais non transmis.
Les messages Effect 1 Depth sont reçus mais non transmis. La valeur du message correspond au niveau de l'envoi de réverbération.
2.2.17 Data increment (increment de données) (96), data decrement (dépréciation de données) (97)
Les messages Data Increment et Data Decrement sont reçus mais non transmis.
2.2.18 RPN (nombre de paramètre enregistré)
00/00 Pitch Bend Sensitivity (Sensibilité de la variation de hauteur de ton):
Messages reçus mais non transmis.
00/01 Réglage affiné (Fine tuning) :
Messages reçus mais non transmis. Ces messages n'ont aucun effet sur les parties de batterie.
00/02 Réglage grossier: Coarse tuning
Messages reçus mais non transmis. Ces messages n'ont aucun effet sur les parties de batterie.
7f/7f NULL (Nul)
Messages reçus mais non transmis.
2.3 Channel mode (mode de canal)
Tous les messages de type Channel Mode sont reçus mais non transmis.
2.3.1 All sound off (déactualisation de tous les cours) (120)
À réception d'un message All Sound Off, le module de batterie assourdit toutes les voix en cours de reproduction sur le canal correspondant.
À réception d'un message Reset All Controllers, le module de batterie rétablit les valeurs par défaut des contrôleurs suivants : Pitch Bend, Modulation, Expression, Hold 1, Sostenuto et Numéro RPN.
2.3.3 All note off (désactivation de toutes les notes) (123)
À réception d'un message All Note Off, le module de batterie assourdit toutes les notes en cours de reproduction sur le canal correspondant. Cependant, si Hold 1 ou Sostenuto sont activés à ce moment-là, les notes continueront d'être audibles jusqu'à ce que ces contrôleurs soient désactivés.
2.3.4 Omni off (omni désactivé) (124)
À réception d'un message Omni Off, le module de batterie réagit de la même manière que s'il avait reçu un message All Notes Off.
2.3.5 Omni on (omni activé) (125)
À réception d'un message Omni On, le module de batterie réagit de la même manière que s'il avait reçu un message All Notes Off.
2.3.6 Mono (126)
À réception d'un message Mono, le module de batterie réagit de la même manière que s'il avait reçu un message All Sound Off.
2.3.7 Poly (127)
À réception d'un message Poly, le module de batterie réagit de la même manière que s'il avait reçu un message All Sound Off.
2.4 Program change (changement de programme)
Le séquenceur du module de batterie transmet des messages de type Program Change mais ne peut en recevoir. Le générateur de sons du module de batterie reçoit des messages de type Program Change mais ne peut en transmettre.
2.5 Pitch bend (variation de hauteur ton)
Le séquenceur du module de batterie transmet des messages de type Pitch Bend mais ne peut en recevoir. Le générateur de sons du module de batterie reçoit des messages de type Pitch Bend mais ne peut en transmettre.
Le séquenceur du module de batterie transmet des messages de type Channel Aftertouch mais ne peut en recevoir. Le générateur de sons du module de batterie ne peut ni transmettre ni recevoir des messages de type Channel Aftertouch.
2.7 Polyphonic aftertouch (modification polyphonique ultérieure)
Le séquenceur du module de batterie transmet des messages de type Polyphonic Aftertouch mais ne peut en recevoir. Le générateur de sons du module de batterie ne peut ni transmettre ni recevoir des messages de type Polyphonic Aftertouch.
3.1 Universal non-real time (message universel en différé)
3.1.1 General MIDI System On (Activation du système GM) F07E 7F09 01F7
Les messages General MIDI System On sont transmis et reçus. La réception de tels messages n'entraîne aucun changement au niveau du nombre de kit ou du type de réverbération de la partie de reproduction à modifier.
F07E 0006 01F7
À réception du message ci-dessus, le module de batterie transmet un message de type Identity Reply (Réponse à une demande d'identité). Les messages Identity Request sont reçus mais non transmis.
3.1.3 Identity reply (réponse à une demande d'identité)
F07E 7F06 0243 0041 4806 0000 007F $F7 Les messages Identity Reply sont transmis mais non reçus.
3.2.1 MIDI master volume (volume principal MIDI)
F0 7F 7F 04 $ 010Xmm F7
XX est ignoré.mm représente les données de volume. Les messages MIDI Master Volume sont reçus mais non transmis.
3.3.1 XG System On (activation du système XG)
À réception d'un message XG System On, le module de batterie réagit de la même manière que s'il avait reçu un message General MIDI System On. Les messages XG System On sont reçus mais non transmis.
4.1 Timing clock (horloge de synchronisation)
Les messages Timing Clock sont transmis mais non reçus.
4.2 Start (début) et stop (arrêt)
Les messages Start et Stop sont transmis mais non reçus.
4.3 Active sensing (détecttion active)
Réception :
Si aucune donnée MIDI n'est reçue dans les 300 millièmes de seconde suivant la réception d'un message Active Sensing, le module de batterie assourdira toutes les voix en cours de reproduction.
Transmission :
Le module de batterie transmet constamment des messages Active Sensing à des intervalles de 300 millièmes de seconde environ.
| Function... | Transmitted | Recognized | Remarks | |
| Basic Channel | Default Changed | 1 - 16x | 1 - 16x | |
| Mode | Default Messages Altered | xxxxxxxxxxxx | 3x× | |
| xxxxxxxxxx | xx | |||
| Note Number : True voice | 0 - 127xxxxxxxxxx | 0 - 1270 - 127 | ||
| Velocity | Note ON Note OFF | o 9nH,v=1-127x 9nH,v=0 | o 9nH,v=1-127x | |
| After Touch | Key's Ch's | ○ *1○ *1 | x× | |
| Pitch Bend | ○ *1 | ○ | ||
| Control Change | 0,3241,5,7,10,116,3864-6671-749196,97100,101 | ○ *1○ *1○ *1○ *1○ *1 | ○○○○○○○○○ | |
| Bank SelectData EntryEffect DepthRPN Inc/DecRPN LSB,MSB | ||||
