Type de produit	Pad de grosse caisse pour batterie électronique
Marque	YAMAHA
Modèle	KP125W
Dimensions (assemblé)	480 (l) x 220 (p) x 510 (h) mm
Poids	6,2 kg
Méthode de détection	Capteur de déclenchement piézoélectrique (x1)
Connecteur de sortie	Prise jack stéréo standard
Connecteur d'entrée (pad optionnel)	Prise jack mono standard
Alimentation	Par le module de sons (via câble de déclenchement)
Matériau de la surface de frappe	Non précisé (surface maillée ou caoutchouc selon modèle)
Accessoires inclus	Pieds, boulons à oreilles, rondelles, butées antidérapantes, câble stéréo, mode d'emploi
Compatibilité	Modules de sons série DTX (DTX900, DTXTREME III, DTX-MULTI 12, DTXPRESS IV, DTXPLORER, etc.)
Fonctions principales	Déclenchement de son de grosse caisse, réglage de la sensibilité (ajusteur de niveau), connexion d'un pad supplémentaire, utilisation avec pédale simple ou double
Réglage de la sensibilité	Oui, via ajusteur de niveau rotatif
Connexion pad supplémentaire	Oui, via prise PAD INPUT (mono)
Entretien et nettoyage	Chiffon doux et sec ; pour saletés tenaces, chiffon humide avec détergent neutre, puis essuyer avec chiffon humide. Ne pas utiliser de solvants, diluants ou alcool.
Précautions de sécurité	Assembler sur surface stable ; serrer les boulons ; ne pas monter sur l'appareil ; éviter chaleur, humidité, et chocs ; débrancher par la prise.
Stockage	Sans pédale, déconnecter le câble et poser à plat, surface de frappe vers le haut.
Garantie	Non précisée (se référer au revendeur)
Pays de fabrication	Non précisé (Yamaha, Japon probablement)
Recyclage	Conforme à la directive DEEE (ne pas jeter avec les ordures ménagères)

FOIRE AUX QUESTIONS - KP125W YAMAHA

Comment assembler le pad de grosse caisse KP125W ?

Alignez les marques des pieds sur les repères de la base, insérez les boulons à oreilles avec rondelles et serrez fermement. Abaissez les butées antidérapantes pour une bonne adhérence au sol. Si vous souhaitez protéger le sol, retirez les embouts en caoutchouc des butées.

Comment connecter le KP125W à un module de sons DTX ?

Utilisez le câble stéréo fourni. Branchez l'extrémité en forme de L à la prise OUTPUT du pad, et l'autre extrémité à une entrée de déclenchement appropriée du module. Assurez-vous que le type de pad réglé sur le module correspond à une grosse caisse.

Que faire si aucun son n'est émis par le pad ?

Vérifiez que le câble est correctement connecté au module et au pad. Augmentez le niveau de sortie à l'aide de l'ajusteur de niveau situé sur le pad. Si le problème persiste, consultez le manuel du module.

Comment éviter le double déclenchement (deux sons pour une seule frappe) ?

Réduisez le niveau de sortie du pad à l'aide de l'ajusteur. Assurez-vous que la surface de frappe est bien verticale et que les pieds sont correctement réglés. Un niveau de sortie trop élevé peut provoquer ce phénomène.

Puis-je utiliser une pédale double avec ce pad ?

Oui, le KP125W est compatible avec les pédales doubles comme la série Yamaha DFP. Réglez la position de la pédale et la longueur des batteurs de sorte que le point central entre les deux batteurs coïncide approximativement avec le centre du pad.

Comment régler la sensibilité du pad ?

Tournez l'ajusteur de niveau situé sur le panneau du pad dans le sens horaire pour augmenter la sensibilité, anti-horaire pour la diminuer. Ajustez-le en fonction de votre force de frappe et de la plage dynamique souhaitée.

Puis-je connecter un pad supplémentaire au KP125W ?

Oui, grâce à la prise PAD INPUT, vous pouvez connecter un pad mono supplémentaire (vendu séparément) à l'aide d'un câble mono ou stéréo. Notez que certains pads avec commutateur périphérique peuvent ne pas fonctionner correctement.

Comment nettoyer et entretenir le pad ?

Utilisez un chiffon doux et sec pour la poussière. Pour les saletés tenaces, imbibez un chiffon d'une solution détergente neutre bien essorée, nettoyez, puis essuyez avec un chiffon humide. N'utilisez jamais de solvants, d'alcool ou de diluants.

Quelles sont les précautions de sécurité à observer ?

Assemblez le pad sur une surface stable et serrez tous les boulons. Ne montez pas sur l'appareil et ne placez pas d'objets lourds dessus. Évitez l'exposition à la chaleur, à l'humidité et aux chocs. Débranchez en tenant la prise, pas le câble.

Comment ranger le pad quand il n'est pas utilisé ?

Déconnectez le câble du module de sons. Retirez la pédale si elle est connectée. Posez le pad à plat sur le sol, la surface de frappe orientée vers le haut, pour éviter qu'il ne bascule et n'endommage le câble.

MODE D'EMPLOI KP125W YAMAHA

PRECAUTIONS Veuillez lire attentivement les instructions suivantes avant de proceder à toute manipulation.

Les précautions détaillées ci-dessous visent à vous permettre d'utiliser ce produit en toute sécurité, en évitant de vous blesser ou de blesser autreui accidentellement ou de provoquer des dégats matériels. En outre, pour spécifique le degré de gravité ou d'urgence associé à tout risque de blessure ou de dommage lié à une manipulation incorrecte, les précautions ont été classées sous AVERTISSEMENT et ATTENTION. Les instructions accompagnant les précautions sont extrémement importantes en termes de sécurité et doivent, par conséquent, être observées dans leur totalité.

*: Àprous avoir lu le mode d'emploi, veillez à le garder à portée de main de façon à pouvoir vous y reporter facilement.

AVERTISSEMENT	Veillez à toujours respecter les précautions élémentaires ennumérées ci-après pour éviter les blessures graves, voire mortelles, provoquées par une électrocution, un court-circuit, des dégats matériels, un incendie ou tout autre accident. La liste des précautions décrites ci-dessous n'est pas exhaustive :
Lors du montage du produit (c'est-à-dire en assemblant la base et le corps de l'unité ou en raccordant la pédale), évitez de vous pincer, écraser ou blesser les doigs, les pieds ou toute autre partie du corps.
Les extrémités des butées antidérapantes situées au niveau de la base et des pieds du produit sont tranchantes. Afin d'éviter de vous blesser, manipulez ces éléments avec la plus grande précaution.
Ne posez pas ce produit sur un plan incliné, une plateforme instable ou toute autre surface non sécurisée. Le non respect de ces précautions peut entraîner la chute ou le renversement du produit, et provoquer, de ce fait, des blessures ou endommager l'équipement.
Veillez à serrer fermement les boulons de fixation et les autres attaches lors du montage de ce produit. En outre, vous devez ressérer immédiatement tous les boulons qui se sont desserrés. Le non respect de ces précautions peut entraîner la chute ou le renversement du produit, et provoquer, de ce fait, des blessures ou endommager l'équipement.
Lors de l'installation du produit, veillez à-disposer les câbles et autres éléments similaires de manière à ce qu'ils neprésentent pas un risque pour la sécurité. Si une personne trèbuche sur un cable, elle risque de faire tomber le produit et de cause des blessures.
Enaucun cas, ce produit ne peut être désassemblé ou personnelisé. Le non respect de cette précaution peut entraîner des blessures ou des dysfonctionnements.
ATTENTION	Observez always les précautions élémentaires reprises ci-dessous pour éviter tout risque de blessures corporelles, à vous-même ou à votre entourage, ainsi que la déterioration de l'instrument ou d'un autre bien. La liste de ces précautions n'est pas exhaustive :
Ne grimpez pas sur le produit et ne placez pas dessus des objets lourds. Le non respect de cette précaution peut entraîner des dysfonctionnements.
Évitez d'utiliser ou de stocker ce produit dans des endroits très chauds (en plein soleil, àproximé d'un radiateur ou dans un vehicule fermé) ou très humides (dans une salle de bain ou à l'extérieur par temps de pluie). Le non respect de cette précaution peut entraîner voiles, décolorations, dysfonctionnements ou pannes.
Évitez de nettoyer ce produit avec des solvants organiques, des diluants de peinture ou de l'alcool car ces substances peuvent entraîner des voies et des décolorations. Nous vous recommend sans d'enlever la poussière avec un chiffon doux et sec ou de nettoyer le produit à l'aide d'un chiffon humide bien essoré. Si le produit est très sale, nettoyez-le à l'aide d'un tissu imbibé d'une solution détergente neutre et bien essoré. Essuyez-le ensuite avec un chiffon qui a été tempé dans l'eau puis essoré afin d'enlever toute trace de détergent.
Assurez-vous de tener la prise et non le cable lors de la connexion ou déconnexion du cable. En outre, évitez de placer des objets lourds sur les câbles et de laisser ces derniers entre en contact avec des objets pointus ou tranchants. Le non respect de ces précautions peut entraîner une rupture des câbles et des déconnexions involontaires.

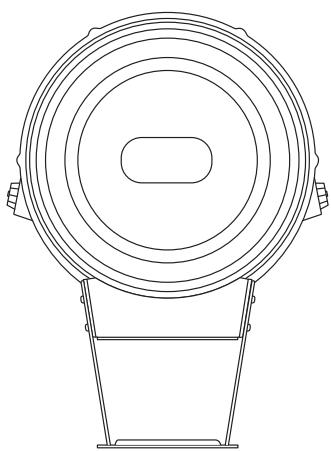

Contenu du carton

*: Si vous avez acheté un jeu de pads, veuillez vous référer au livre des instructions d'assemblage fourni avec le produit.
KP125W: KP125W Pad x 1, 2 Pieds x 2, 3 Boulons à oreilles x 2, 4 Rondelles x 2, 5 Butées antidérapantes (avec ressorts) x 2, 6 Câble stéreo x 1, 7 Mode d'emploi (ce livre) x 1

1

2

3

4

5

6

\section*{Caracteristiques techniques}

KP125W Pad de grosse caisse

• Taille (assemblé) : 480 (l) x 220 (p) x 510 (h) mm - Poids : 6,2 kg
  Méthode de détéction: captein de déclenchement piézoélectrique x 1 Connecteur de sortie: prise jack stéreo standard
• Connecteur d'entrée : prise jack mono standard

*: Les caractéristiques techniques et les descriptions de ce mode d'emploi ont uniquement un but informatif. Yamaha Corp. se reserve le droit de changer ou modifier les produits et leurs caractéristiques techniques à tout moment sans préavis. Les caractéristiques techniques, le matériel et les éléments en option pouvant différer d'une région à l'autre, veillez vous adresser à votre revendeur Yamaha.

FR

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usages ne doivent pas été mélangés avec les déchets domestiques habituels.

Pour un traitement, une récapération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuèrez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourrait advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Pour les professionnels dans l'Union Européenne]

Si vous souhaitez vous débarrasser des déchets d'équipements électriques etlectroniques veuillez contacter chez la vendeur ou fournisseur pour plus d'informations.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

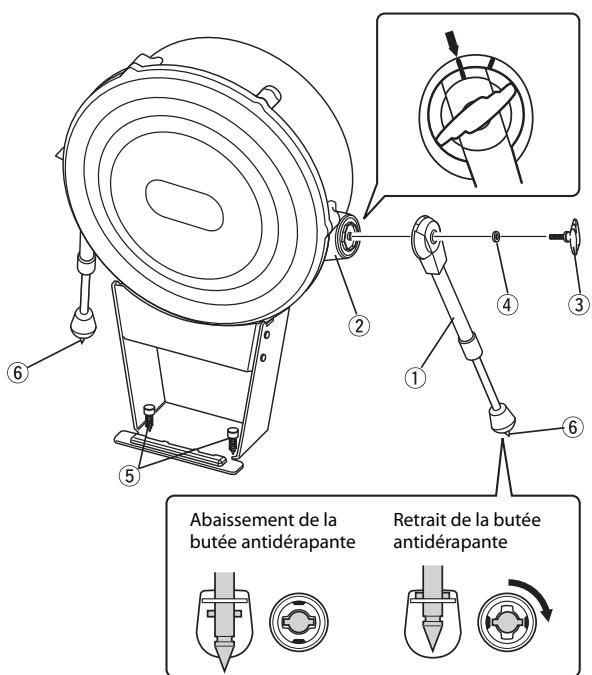

1. Alignez la marque de chaque pied en ① sur la marque située à la base du pied en ② , comme l'illustrtre la figure ci-dessous. Placez une rondelle ④ sur chaque boulon à oreilles ③ et reisserrez fermement les boulons à oreilles pour fixer les pieds sur l'unité de pad.

Lorsque vous jouez sur l'unité KP125W, abaissez les butées antidérapantes ⑤, ⑥ afin qu'elles puissant adhérer à la plateforme ou au sol. Toutefois, pour évitier de marquer ou rayer le sol, enlevez les butées antidérapantes ⑤ et retirez leurs extrémités pointues rétractibles ⑥ en faisant tourner les pieds en cauchouch qui les enveloppont. L'action des butées antidérapantes ayant été ainsi supprimée, l'unité de pad sera plus susceptible de bouger pendant les performances. Nous vous recommendonsès lors d'utiliser un tapis pour protégger le sol.

ATTENTION

• Les extrémités des butées antidérapantes sont pointues. Vous devez, par conséquent, faire très attention en tournant les pieds en caoutchouc.

• Connectez la pédale à l'unité KP125W.

ATTENTION

• Veiliez à saisir fermement l'unité KP125W avec la main lors de la connexion ou déconnexion d'une pédale afin de l'empêcher de se renverser.

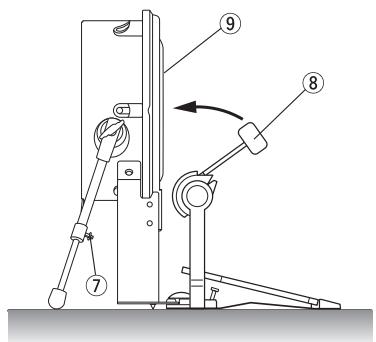

• Reglez la longueur des pieds.

Desserez chaque boulon ⑦ à l'aide d'une clé de batterie et lorsque la pédale est connectée, définièsez la longueur des pieds afin que la surface de frappe de l'unité KP125W soit verticale. Une fois cette étape effectuée, resserrez fermement les boulons ⑦.

Après avoir reglé la longueur des pieds, appuyez sur la pédale et vérifie l'existence d'un contact entre la pédale et l'unité KP125W lorsque le pad est frappé. S'il existe un contact, réajustez la longueur des pieds et resserrez fermement les boulons ⑦.

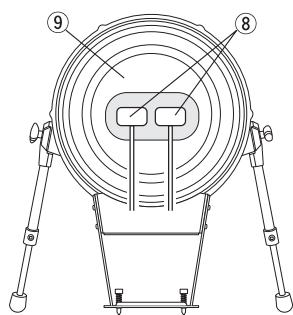

1. Réglez la position de la pédale et la longueur du batteur de la pédale ⑧ de sorte que le batteur entre en contact avec le centre du pad ⑨.

L'unité KP125W peut s'utiliser avec une pédale double ( comme celle de la série Yamaha DFP). Si vous utilisez une telle pédale, réglez la position de la pédale et la longueur des deux batteurs ⑧ de sorte que le point central entre les deux batteurs coïncide plus ou moins avec le centre du pad ⑨ comme le montre la figure A.

ATTENTION

Précautions de stockage

Si vous stockez l'unité KP125W sans pédale connectée, voirlez à déconnecter le cable allant au module générateur de sons et déposez l'unité de pad à plat sur le sol avec la surface de frappe orientée vers le haut. Si ces précautions ne sont pas observées, l'unité KP125W pourrait se renverser et endommager le cable.

Figure A

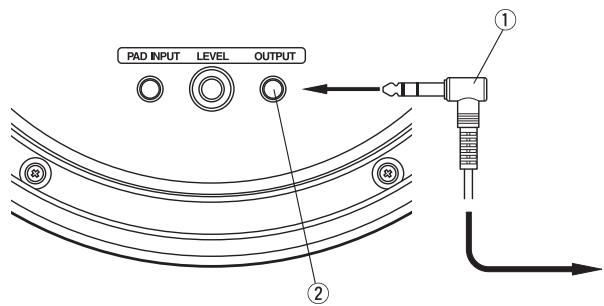

Établissement de connexions

Utilisez le cable stéreo ① (fourni) pour connecter la prise OUTPUT (Sortie) ② de l'unité KP125W à la prise d'entrée appropriée sur un module générateur de sons de la série DTX. Assurez-vous de connecter l'extrémité en forme de L du cable à l'unité KP125W.

NOTE

• Sur le module générateur de sons, définisseez le type de pad correspondant comme pad de grosse caisse. Le réglage d'un tout autre type de pad peut avoir des conséquences non souhaitemes, tel qu'un double déclenchement (lorsqu'une seule frappe produit deux sons distincts). Pour plus de détails à ce sujet, reportez-vous au mode d'emploi fourni avec votre module générateur de sons.
• Si vous utilisez l'unité KP125W comme un pad autonome sans le pad en option qui lui est connecté, un cable mono peut également être utilisé pour étabir cette connexion au module générateur de sons.

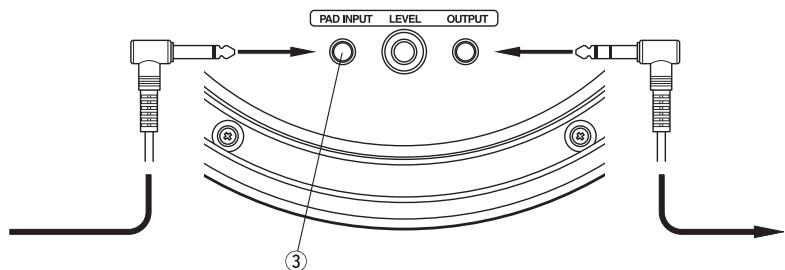

- Connexion d'un pad en option

La prise PAD INPUT (Entrée du pad) ③ fournie sur l'unité KP125W peut être utilisée pour ajouter un pad mono supplémentaire (vendu séparation). Pour ce faire, connectez le connecteur de sortie de déclenchement sur le pad mono en option à la prise PAD INPUT à l'aide d'un cable mono ou stéreo.

NOTE

• Lorsque vous connectez un générateur de sons et une unité KP125W à l'aide d'un pad en option connecté via sa prise PAD INPUT, la prise d'entrée de déclenchement la plus appropriée dépendra du type de module utilisé. Plus spécifiquement, l'unité KP125W doit être connectée à la prise d'entrée de déclenchement figurant ci-dessous.

DTX900 et DTXTREME III : 10/11

DTX-MULTI 12:14/15 ou 16/17

DTXPRESS IV:8/9,2/10,3/11,ou 4/12

DTXPLORER:8/9

DTXTREME et DTXTREME IIs : 9/10 à 15/16

DTXPRESS et DTXPRESS II/III:9/10

DTX Version 2.0 : 9/10 ou 11/12

• Si un pad équipé d'un commutateur périhérique (PCY65S, etc.) est connecté à la prise PAD INPUT, aucun son ne sera émis par la section périhérique, qu'une voix y soit affectée ou non. En outre, des fonctions spéciales utilisant le commutateur périhérique (tel que le changement de hauteur et l'assourdissement) ne seront pas prises en charge dans un tel cas.

TP65

PCY65

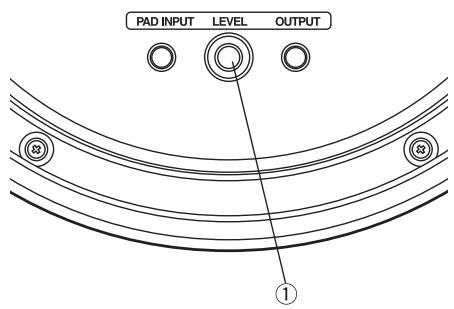

Réglage du niveau de sortie

Vou puez augmert le nveau des signaux de declenchement emis par l'unité KP125W en tournant I'ajsteur de niveau ① dans le sens des aiguilles d'une montre et vice-versa. Veiliez a ajuster ce niveau de maniere a ce qu'il corresponde au比较好 au force avec laquelle you souhaitez frapper le pad, la plaque dynamique que you souhaitez (c'est-à-dire la differenc entre le volume le plus elevé et le volume le plus bas) et le type du module generateur de sons de la série DTX utilise.

NOTE Si vous jouez des passages fortissimo (ff) en ayant connecté l'unité KP125W à un module générateur de sons de la série DTX, le niveau de gain figurant sur l'écran de configuration du déclenchement du module devra être régle afin de correspondre à une valeur comprise entre 90% et 95% du niveau d'entrée affchéé. Pour plus de détails à ce sujet, reportez-vous au mode d'emploi fourni avec votre module générateur de sons. Des niveaux de sortie excessivement élevés peuvent avoir des conséquences non souhaitées, telles qu'une une plage dynamique réduite ou un double déclenchement (lorsqu'une seule frappe produit deux sons distincts).

Guide de dépannage

Aucun son n'est émis ou le volume est trop bas.

Veillez à ce que l'unité KP125W soit correctement connectée au module générateur de sons de la série DTX à l'aide du cable stéreo fourni. (Reportez-vous à la section Établissement de connexions.)
- Vérifiez le niveau de sortie du pad. Si ce niveau est trop bas, utilisez l'ajusteur de niveau pour l'augmenter. (Reportez-vous à la section Réglage du niveau de sortie.)

Deux ou plusieurssons sont émis en réponse à une seule frappe (c'est-à-dire un double déclenchement).

• Vérifiez le niveau de sortie du pad. Si ce niveau est trop élevé, utilisez l'ajusteur de niveau pour le réduire. Notez que le déclenchement de deux ou plusieurs sons survient lorsque le niveau de sortie est excessively élevé en raison d'un signal d'entrée élevée maintainu sur une longue période de temps au niveau du module générateur de sons. (Reportez-vous à la section Réglage du niveau de sortie.)
• Vérifiez la position verticale de l'unité KP125W. Si celle-ci a bougé de place, réajustez la longueur des pieds pour contrébalencer l'effet du déplacement.

Pour obtenir d'autres astuces de dépannage, reportez-vous au mode d'emploi fourni avec votre module générateur de sons de la série DTX. Si vous ne trouvez pas l'information dont vous avez besoin pour résoudre un problème donné, contactez votre revendeur Yamaha ou le service clientèle dont les coordonnées figurent à la fin de ce mode d'emploi pour Broker de l'aide.
