MODE D'EMPLOI DTX750K YAMAHA

Cette brochure décrit la procédure standard d'assemblage du DTX750K.

Une fois les différentes pièces assemblées et les cordons connectés comme illustré ci-dessous, vous pouvez mettre le module déclencheur de batterie sous tension.

Exemple d'assemblage standard

Important

• Pour l'assemblage, vous aurez besoin de quatre cartons distincts : un système de rack RS700, un ensemble de pads DTP750C, un ensemble de pads DTP750P et un module déclencheur de batterie DTX700.
• Cette brochure explique comment fixer les pads et le module déclencheur de batterie au système de rack RS700. Avant d'effectuer les procédures décrites ci-dessous, assurez-vous d'avoir correctement monté le système de rack comme décrit dans son manuel d'assemblage.

Avant d'entamer l'assemblage, placez un tapis pour batterie (vendu séparément) sur le sol. Pour éviter d'endommager le sol, vous pouvez également poser dessus les cartons aplatis des emballages avant d'installer le pied de cymbale charleston HS650A et le pad de grosse caisse KP65.

Precautions d'usage

Veuillez commencer par lire ce manuel d'assemblage afin d'utiliser ce produit de manière correcte et sans danger.

• Rangez ce manuel en lieu sûr afin de pouvoir le consulter ultérieurement.
• Prenez soin de conserver le manuel d'assemblage du système de rack et le mode d'emploi du pad.

Le fait d'ignorer ce symbole et d'utiliser l'équipement de manière incorrecte risque d'exposer les personnes à des blessures mortelles ou d'entraîner de graves dommages matériels.

• Ne laissez pas de jeunes enfants assembler ou configurer ce produit sans surveillance car ils pourraient se blesser. Ce produit doit être assemblé sous le contrôle d'un adulte.
• Prenez garde aux bords des supports de cymbale et de tom. Leur tranchant risque de provoquer des blessures.
• Prenez garde aux extrémités des éperons fixés au pad de grosse caisse et à la pédale. Leur tranchant risque de provoquer des blessures.
• Si ce produit est utilisé avec un système de rack ou un support de cymbale, vérifiez que tous les boulons sont bien serrés. Lorsque vous reglerez la hauteur ou l'angle, ne desserrez pas brusquement les boulons. Des boulons desserrés peuvent provoquer le renversement du rack ou la chute des pièces, causant des blessures.
• Posez toujours le produit sur une surface plate et ferme. Si vous le disposez sur une surface inclinée ou instable ou sur des marches, cela pourrait le déstabiliser et provoquer sa chute à terre.
• Lors de l'installation du produit, soyez attentif à la manipulation et à la configuration des câbles. Des câbles mal disposés peuvent provoquer le trébuchement et la chute de l'utilisateur ainsi que d'autres personnes.
• Ne modifie pas le produit. Cela pourrait l'endommager, le déterminer ou provoquer des blessures.
• Ne vous asseyez pas sur le rack et ne marchez pas dessus. Le rack risquerait de se renverser ou de s'endommager, en provoquant des blessures.

Attention

Le fait d'ignorer ce symbole et d'utiliser l'équipement de manière incorrecte pourrait exposer les personnes manipulant l'équipement à des blessures ou entraîner des dommages matériels.

• Faites attention à vos doigts lorsque vous régalez les pinces. Vous risquez de vous pincer ou de vous blesser.
• Soyez prudent lors de la manipulation des tuyaux, notamment leurs extrémités et leur partie interne, ainsi que les extrémités des vis. Les copeaux, notamment métalliques, peuvent vous blesser les doigts.
• Ne placez pas vos mains ou vos pieds sous la pédale ou le sélecteur au pied. Vous risquez de les coincer et de vous blesser.
• Ne fixez pas de batterie acoustique au rack de batterie électronique. Les pinces risquent de s'endommager et les batteries de tomber par terre, provoquant des blessures.

• Assurez-vous de tenir la prise et non le cable lors de la connexion ou de la déconnexion du cable. Veillez également à ne pas poser sur le cable des objets lourds ou pointus. L'application d'une force excessive sur le cable peut entraîner des dommages au cable, notamment aux fils.
• Ne marchez pas sur le produit et ne placez pas d'objets lourds dessus. Cela pourrait l'endommager.
• Évitez d'utiliser ou de stocker ce produit dans des endroits très chauds (en plein soleil, à proximité d'un radiateur ou dans un véhicule fermé) ou très humides (dans une salle de bain ou à l'extérieur par temps de pluie). Cela pourrait entraîner sa déformation et sa décoloration, et l'endommager ou le déterminer.
• Pour nettoyer le produit, n'utilisez pas de benzène, de diluant ou d'alcool au risque de provoquer sa décoloration ou sa déformation. Essuyez-le avec un chiffon sec et doux ou un tissu humide ayant été très bien essoré. Si le produit est sale ou collant, nettoyez-le avec un tissu imbibé de détergent neutre puis essuyez-le avec un chiffon humide ayant été préalablement bien essoré afin d'en retirer toute trace de détergent. Veillez à ne pas laisser l'eau ou le détergent entrer en contact avec les coussins utilisés dans le produit, car cela pourrait les endommager.

Base de support pour le RHH135 (x1)

Vis de réglage de la cymbale charleston pour le RHH135 (x1)

la cymbale charleston pour le RHH135 (x1)

la cymbale charleston pour le RHH135 (x1)

[x1]

Mode d'emploi du PCY100, du PCY135 et du PCY155 (x1)

Mode d'emploi du RHH135 (x1) Manuel d'assemblage (cette brochure)

Clé d'accord (x1)

Bande pour câble (x10)

• Peut ne pas être fourni dans la région où vous résidez.

Veuillez consulter votre distributeur Yamaha à ce sujet.

Montez les pads et le module déclencheur sur le système de rack comme décrit ci-dessous, puis positionnez le pad de grosse caisse et la cymbale Charleston.

Montage des supports de cymbale

Montez les supports de cymbale (CH750 x 2 et CH755 x 1) sur le système de rack comme illustré ci-dessous.

CH750

Montage du pad de tom

1. Fixez le boulon de pince à chacun des pads de tom et serrez-le provisoirement (5 ou 6 tours).

Boulon de pince (à serrer dans le sens illustré)

Pad de tom

(face arrière,

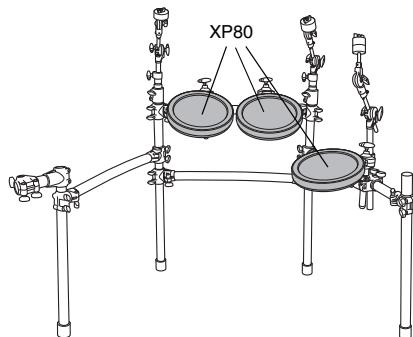

1. Montez les pads de tom sur les tiges à pince du rack. Vérifiez que la section de la tige est entièrement insérée dans l'orifice de montage de chaque pad, ainsi qu'illustré ci-dessous, puis serrez à fond le boulon de pince.

Pad de totem

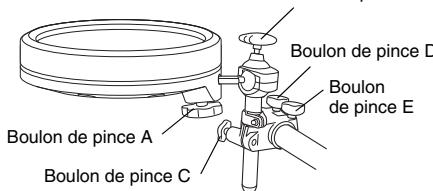

1. Si nécessaire, utilisez les boulons de pince A à E pour régler la hauteur et l'angle des pads. Prenez soin d'ajuster les boulons un par un (desserrez un boulon, ajustez le pad, puis resserrez le boulon avant d'en desserrer un autre).

Assemblage du module déclencheur de batterie et des pads de cymbale

Assemblage du module déclencheur de batterie

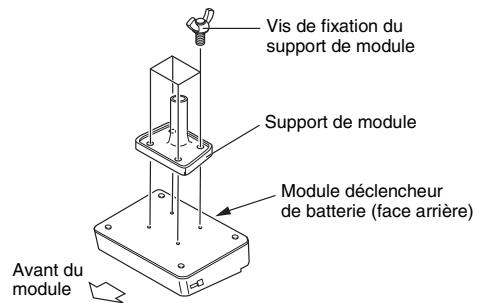

1. Fixez le support de module (fourni) sur le bas du module déclencheur de batterie à l'aide des vis de fixation.

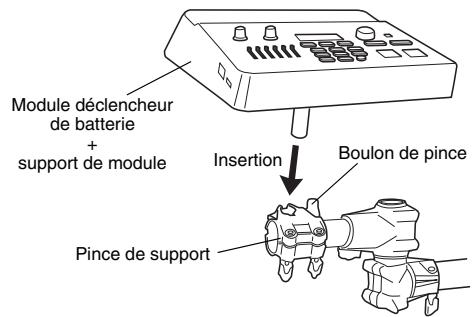

1. Placez le support de module à l'intérieur de la pince de support et serrez le boulon de pince pour le maintenir en place.

Montage des pads de cymbale

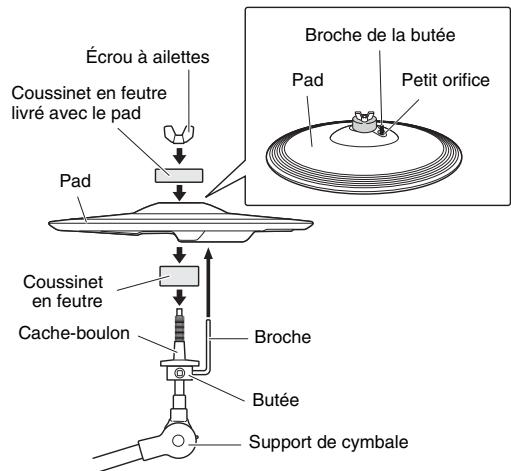

1. À l'aide d'une clé d'accord, desserrez le boulon à clavette de la butée.

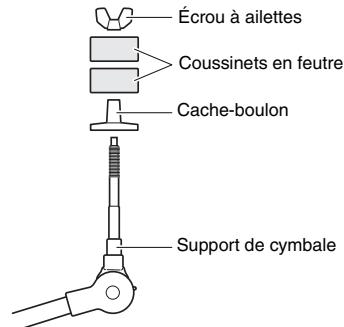

1. Retirez l'écrou à ailettes, les deux coussinets en feutre et le cache-boulon du support de cymbale.

1. Placez la butée sur le support de cymbale.

Si le boulon à clavette n'a pas été suffisamment desseré à l'étape 1 ci-dessus, vous risquez de ne pas pouvoir faire glisser la butée sur l'axe du support de cymbale. Dans ce cas, desserrez le boulon autant que possible sans le retirer.

1. Remettez le cache-boulon en place.

* Lors du montage du cache-boulon, tournez jusqu'à ce qu'il ne pivote plus.

1. Fixez la butée en place. Une fois la butée parfaitement en contact avec la surface du bas du cache-boulon, serrez le boulon à clavette de la butée à l'aide d'une clé d'accord.

1. Placez l'un des coussinets en feutre retirés à l'étape 2 sur le support de cymbale.
2. Montez le pad sur le pied de cymbale. Abaissez le pad pour le mettre en place en faisant passer l'axe du support de la cymbale à travers l'orifice central de la section de la cuvette. Une fois le montage effectué, la broche de la butée doit reposer à l'intérieur du petit orifice du pad.
3. Si vous jouez sur un pad de cymbale alors que la broche de la butée n'est pas à l'intérieur du petit orifice, le pad risque de tourner, ce qui provoquera le débranchement du câble. Il est donc très important de s'assurer que la butée est fixée comme décrit à l'étape 5 ci-dessus.
4. Fixez le coussinet en feutre livré avec le pad.
5. Le deuxième coussinet en feutre retiré du support de cymbale à l'étape 2 ci-dessus n'est pas besoin pour monter le pad.
6. Resserrez le boulon à ailettes pour fixer le pad sur le support de la cymbale.

Assemblage du support de cymbale charleston

1. Si vous ne disposez pas de tapis de batterie (vendu séparément), placez un carton sur le sol pour éviter de le rayer.

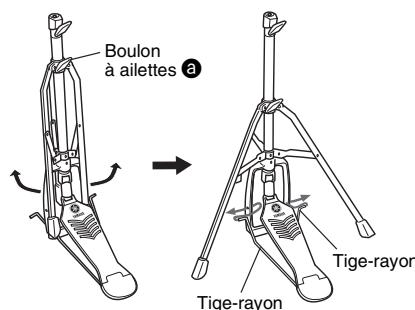

2. Desserrez le boulon à ailettes du pied de cymbale charleston (a sur la figure suivante).
3. Déployez le trépied afin de stabiliser le pied. Resserrez le boulon à ailettes desserré à l'étape 2.
4. Introduisez la tige-rayon dans l'orifice de la structure comme illustré ci-dessous.

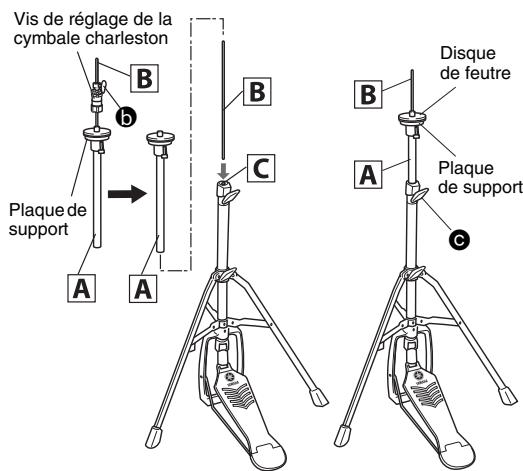

1. Desserrez le boulon à ailettes (6 sur la figure) pour retirer la vis de réglage de la cymbale charleston, comme illustré à droite. La vis de réglage de la cymbale charleston n'est pas utilisée dans l'exemple d'assemblage standard décrit dans cette brochure. À la place, utilisez la vis de réglage de la cymbale charleston fournie avec le RHH135.
2. Retirez la tige de la cymbale charleston B du tuyau supérieur A.
3. Vissez la tige de la cymbale charleston B dans l'écrou du tuyau inférieur C.
4. Insérez le tuyau supérieur A dans la tige de la cymbale charleston B dont il est question ci-dessus, puis serrez le boulon à ailettes (C sur la figure) avec la plaque de support de cymbale positionnée dans la partie médiane de la tige B.
5. Retirez le disque de feutre situé au-dessus de la plaque de support. Il n'est pas utilisé dans l'exemple d'assemblage standard décrit dans cette brochure.

1. Installez le pad de cymbale charleston RHH135.
2. Reportez-vous à la section Installation du Mode d'emploi fourni avec le RHH135.

Assemblage du pad de grosse caisse

1. Si vous ne disposez pas de tapis de batterie (vendu séparément), placez un carton sur le sol pour éviter de le rayer.

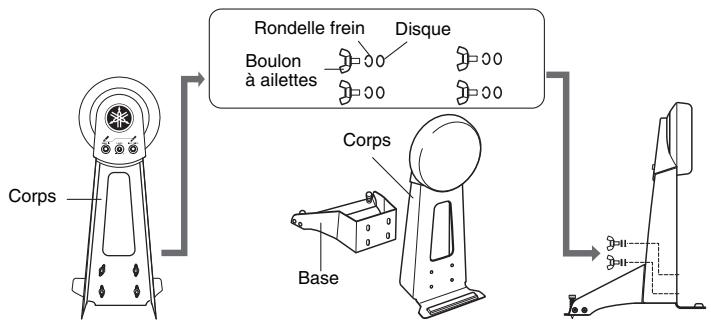

2. Retirez les boulons à ailettes, les rondelles freins et les disques du cadre du pad de caisse claire et mettez-les de côté dans l'ordre de leur retrait.
3. Placez la section de la base sur le cadre comme illustré ci-dessous, puis fixez-la en place en assemblant les boulons à ailettes, les rondelles freins et les disques retirés à l'étape précédente côté base.

Montage du pied et du pad de caisse claire

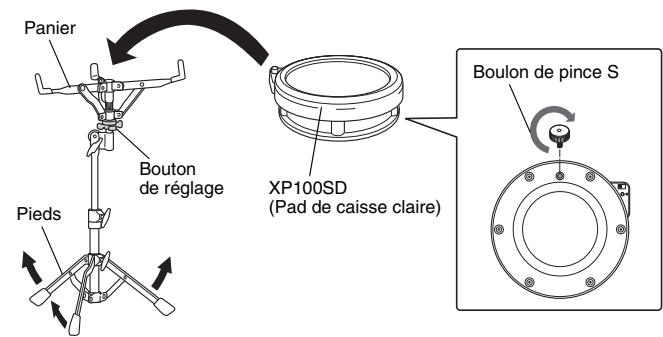

1. Déployez le pied de caisse claire et posez-le sur le sol.
2. Serrez le boulon de pince S sur l'arrière du pad de caisse claire.
3. Déployez la section panier du pied de caisse claire, posez le pad de caisse claire XP100SD dessus, puis serrez le boulon de réglage pour fixer le pad et l'empêcher de bouger.

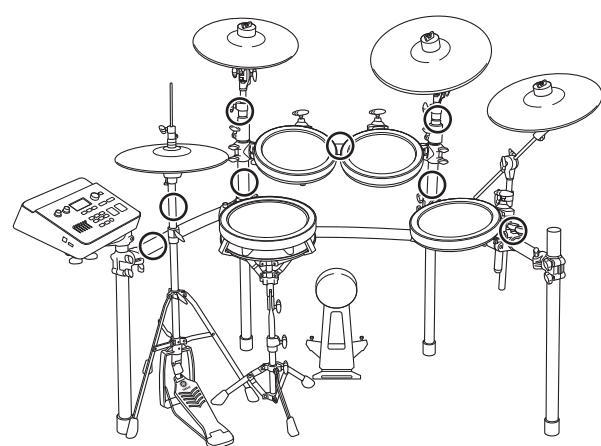

4 Positionnez le pied de cymbale charleston, le pad de grosse caisse et le pied de caisse claire à l'endroit souhaité, en vous référant à l'exemple d'assemblage standard au recto.

AVIS Avant d'entamer l'assemblage, placez un tapis pour batterie (vendu séparément) sur le sol. Pour éviter d'endommager le sol, vous pouvez également poser dessus les cartons aplatis des emballages sous le pied de cymbale charleston et le pad de grosse caisse.

5 Connectez les pads au module déclencheur de batterie. En vous reportant à l'illustration ci-dessous, connectez la sortie du module déclencheur de batterie.

1. Insérez les fiches droites du cable serpentin 10 canaux dans les prises d'entrée de déclenchement du module déclencheur de batterie ([1SNARE] à [9 KICK/10] et [HI-HAT CONTROL]).
2. Si vous utilisez l'installation standard, les autocollants de chaque côté des prises du câble serpentin vous indiqueront le nom du pad correspondant.

Panneau arrêt du module déclencheur de batterie

1. Insérez les fiches en forme de L du câble serpentin 10 canaux dans les pads adéquats.

[Emplacements des prises des pads]

1. Dans le cas des pads de caisse claire et de tom, enroulez les câbles autour des serre-câbles pour éviter qu'ils ne soient débranchés accidentellement.

Une courbure excessive peut endommager les câbles des pads. Lorsque vous enroulez ces câbles autour des serre-câbles, soyez surs de ne pas les serrer trop fort.

6 Connectez le module déclencheur de batterie à une source d'alimentation électrique.

1. Insérez la prise CC de l'adaptateur secteur dans le connecteur ^12V_+0 = -. Faites ensuite passer le cordon de l'adaptateur secteur dans le serre-cable pour le maintenir en place.

Panneau arrière du module déclencheur de batterie

1. Utilisez les bandes pour câble pour attacher les câbles au rack comme illustré à droite.
2. Branchez l'adaptateur secteur sur une prise secteur
