PLG150-AP - Synthétiseur YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'extension pour synthétiseur
Caractéristiques techniques principales	Voix de synthèse, polyphonie, effets intégrés
Alimentation électrique	Alimentation par le synthétiseur hôte
Dimensions approximatives	Non spécifiées
Poids	Non spécifié
Compatibilités	Compatible avec les synthétiseurs Yamaha de la série MOTIF
Fonctions principales	Synthèse de sons acoustiques et électroniques, effets de modulation
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, consulter le service après-vente Yamaha
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques
Informations générales utiles	Vérifier la compatibilité avec votre modèle avant l'achat

FOIRE AUX QUESTIONS - PLG150-AP YAMAHA

Comment installer la carte d'extension YAMAHA PLG150-AP sur mon synthétiseur ?

Pour installer la carte, éteignez d'abord le synthétiseur. Retirez le couvercle arrière, insérez la carte PLG150-AP dans le slot PCI et revissez le couvercle. Ensuite, allumez le synthétiseur et vérifiez que la carte est reconnue.

Mon synthétiseur ne reconnaît pas la carte PLG150-AP, que faire ?

Assurez-vous que la carte est correctement insérée dans le slot. Vérifiez également que le synthétiseur est compatible avec la carte. Si le problème persiste, essayez de réinstaller la carte.

Comment accéder aux sons de la carte PLG150-AP ?

Accédez au menu 'Voix' de votre synthétiseur, puis sélectionnez 'Carte d'extension' pour choisir les sons disponibles sur la PLG150-AP.

Y a-t-il des mises à jour de firmware disponibles pour la carte PLG150-AP ?

Oui, vous pouvez vérifier les mises à jour de firmware sur le site officiel de YAMAHA. Assurez-vous que votre synthétiseur est à jour pour garantir la compatibilité.

La carte PLG150-AP fonctionne-t-elle avec d'autres modèles de synthétiseurs YAMAHA ?

La carte est compatible avec certains modèles de synthétiseurs YAMAHA. Consultez le manuel de votre synthétiseur ou le site officiel de YAMAHA pour confirmer la compatibilité.

Comment puis-je résoudre des problèmes de son ou de performance avec la PLG150-AP ?

Vérifiez les paramètres de volume et de mixage de votre synthétiseur. Si des problèmes persistent, essayez de réinitialiser les paramètres de la carte ou consultez le manuel pour des solutions spécifiques.

Où puis-je trouver des ressources supplémentaires pour la carte PLG150-AP ?

Visitez le site officiel de YAMAHA pour accéder à des manuels, des mises à jour, des forums de support et d'autres ressources utiles concernant la PLG150-AP.

MODE D'EMPLOI PLG150-AP YAMAHA

• Rangez soigneusement ce manuel pour pouvoir le consulter ultérieurement.

AVERTISSEMENT

Veillez à toujours observer les précautions élémentaires enumeratedes ci-après pour éviter de graves blessures, voir la mort, causées par l'électrocution, les courts-circuits, dégats, incendie et autres accidents. La liste des précautions données ci-dessous n'est pas exhaustive :

• Lorsque vous tenez la carte plug-in, ne touche pas la partie interne de la carte de circuit imprimé, n'exerce pas de pression excessive sur la carte et ne la mettez pas en contact avec de l'eau ou tout autre liquide.

• Avant d'installer la carte plug-in sur un généateur de sons ou une carte son, débranchez la prise électrique de votre ordinateur.

ATTENTION

Veillez à toujours observer les précautions élémentaires ci-dessous pour éviter à soi-même et à son entourage des blessures corporelles, de déterminer l'instrument ou le matériel avoisinant. La liste de ces précautions n'est pas exhaustive :

• Avant de manipuler la carte plug-in, touchez une surface en métal pour vous décharger de toute l'électricité statique susceptible de se couver dans votre corps.

• Avant de raccorder l'instrument à d'autres élémentslectroniques, mettez ces derniers hors tension. Et avant demettre sous/hors tension tous les éléments, veilze à toutjours ramener le volume au minimum. En outre,veilze à régler le volume de tous les composants au minimum et à augmenter progressively le volume sonore des instruments pour définir le niveau d'écoute désire.

• N'abandonnez pas l'instrument dans un milieu trop poussiereux ou un local soumis à des vibrations. Evitez égallément les froids et chaleurs extrêmes (exposition directe au soleil, pres d'un chauffage ou dans une voiture exposée en plein soleil) qui risquent de déformer le panneau ou d'endommager les éléments internes.

• N'utilise pas l'instrument à proximate d'une TV, d'une radio, d'un équipement stéreo, d'un téléphone portable ou d'autres appareils électriques. En effet, l'instrument, la TV ou la radio pourrait produit des interférences.
• Ne jouez pas trop longtemps sur l'instrument à des volumes trop élevés, ce qui risque d'endommager durablement l'ouïe. Si vous constaziez une baisse de l'acuité auditive ou des sifflements d'oreille, consultez un médecin sans tarder.

Yamaha n'est pas responsable des déteriorations causées par une utilisation impropre de l'instrument ou par des modifications apportées par l'utilisateur, pas plus qu'il ne peut couvir les données perdues ou détruites.

• Les noms de sociétés et de produits cités dans ce mode d'emploi sont des marques commerciales ou des marques déposées appartenant à leurs détenteurs respectifs.
• Les écans représentés dans ce mode d'emploi sont disponibles à titre d'information. Ils peuvent par conséquènt être différents de ceux apparaissant sur leur instrument

Félicitations ! Nous vous remercions d'avoir acheté la carte plug-in piano Yamaha PLG150- AP !

La carte PLG150-AP est un générateur de son personnelisé, spécifiquement destiné aux voix de piano et concu pour être utilisé avec divers instruments musicaux électroniques Yamaha. Elle offre une grande variété de sonorités de piano acoustique authentiques, d'une qualité exceptionnelle, ainsi qu'une palette de sons de piano traités par des effets inédits. La carte PLG150-AP peut être installée sur ou intégrée à d'autres instruments du Modular Synthesis Plug-in System (dont le S90, le MOTIF et le MOTIF ES). Elle fonctionne également en parfaite transparence avec le générateur de sons MU128 et d'autres instruments de la série MU, ainsi qu'avac la carte SW1000XG PCI Audio/MIDI.

Pour installer correctement votre carte PLG150-AP et exploiter au mieux toutes les fonctions élaborées qu'elle offre, lisez attentivement ce mode d'emploi. Lorsque vous en avez terminé la lecture, conservez-le dans un endroit sur et à portée de main pour le consulter ultérieurement si nécessaire.

REMARQUE SPECIALE

• Ce produit comporte et met en œuvre des programmes informatiques et des contenus pour lesquels Yamaha détiennent des droits d'auteur ou possède une licence d'utilisation des droits d'auteurs des propriétaires respectifs. Les matérielles sujets à des droits d'auteur complrennet, sans limitation, tous les logiciels, les fichiers MIDI, les données WAVE et les enregistrements sonores. Toute utilisation non autorisée de ces programmes et de leur contenu est interdite en vertu des lois en vigueur, excepté pour un usage personnel.
• Toute copie non autorisé du logiciel protégé par copyright à des fins autres que l'utilisation personnelle par l'acheteur est interdite.

MODULARSYNTHESIS PLUG-INSYSTEM

A propos du Modular Synthesis Plug-in System

Le Modular Synthesis Plug-in System de Yamaha offre de puissantes fonctions d'expansion et de mise à niveau pour synthétiseurs, générateurs de son et cartes son compatibles. Ceci vous permet de tirer facilement et efficacement parti des dernières avances technologiques les plus elaborées en matière de synthèse et d'effets, et de suivre de pres l'évolution rapide et variee de la production musicale moderne.

A propos du XG Plug-in System

Le XG Plug-in System de Yamaha offe aux generateurs de son et cartes son compatibles avec le système plug-in XG de puissantes possibilites d'expansion et de mise a niveau. Ceci vous permit de tirer facilement et efficacement parti des dernières avances technologiques les plus elaborées en matière de synthese et d'effets, et de suivre de pres l'évolution rapide et variee de la production musicale moderne.

Présentation de la carte PLG150-AP 5

Fonctions principales de la carte PLG150-AP 5

Installation de la carte PLG150-AP. 5

Eléments inclus. 5

Matériel nécessaire et commande 6

Spécifications 6

A propos du CD-ROM fourni 7

Structure de la carte PLG150-AP 9

Sélection des voix AP

(Modular Synthesis Plug-in System) 10

Edition des paramètres des parties natives AP

(Modular Synthesis Plug-in System) 11

Selection/Edition des paramètres du système AP

(Modular Synthesis Plug-in System) 12

Selection des voix AP

(XG Plug-in System) 13

Edition des paramètres des parties natives AP

(XG Plug-in System) 15

Selection/Edition des paramètres de système AP

(XG Plug-in System) 16

Paramètres 17

Paramètres des parties natives AP 17

Parametres système AP 19

Appendix 20

Voice List 20

Parameter List (XG / Modular Synthesis Plug-in System) 22

MIDI Data Format 23

MIDI Implementation Chart 30

Avis important pour les utilisateurs de la carte SW1000XG. 37

Fonctions principales de la carte PLG150-AP

• Une fois connectée et installée, la carte PLG150-AP représentée une nouvelle source de son, directement utilisable par le générateur de son hôte ou le synthétiseur, et qui propose jusqu'à 32 voix de piano acoustique, modifiables à l'aide du panneau de l'instrument hôte. La carte PLG150-AP s'installé facilement sur tout dispositif compatible avec le Modular Synthesis Plug-in System ou le XG Plug-in System.
• Une carte plug-in PLG150-AP unique sert de partie pour le dispositif hôte, fournissant jusqu'à 64 voix différentes (en échantillonnage mono), mais vous pouvez installer plusieurs cartes sur le même apparéil hôte.
• Grâce à la puissant fonction de traitement d'effets intégrée, la carte PLG150-AP dispose de quatre blocs d'effets distincts, applicables à chaque voix : Reverb, Chorus, Insertion et EQ à deux bandes.
• La carte PLG150-AP simule avec précision le comportement acoustique réel et le mouvement du son opérés par la pédale forte.
• La carte PLG150-AP dispose de voix caractérisées par une tonalité étirée,semblable à celle que l'on entend sur les vérables pianos acoustiques.

La tonalité étirée ou rallongée est communément utilisée par les professionnels, qui exploitent le phénomène auditif selon lequel les notes les plus hautees retentissent légèrement comme avec un bémol, même lorsqu'elles sont parfaitement dans la tonalité souhaitée. Cela augmente progressivement la hauteur de ton des plus hautees notes et diminue celle des notes les plus basses. Comparé à une gamme classique ou normale, l'effet d'ensemble induit est celui d'une tonalité plus vivie et un son riche et plein qui intervennent sur des accords ouverts.

Installation de la carte PLG150-AP

Pour les instructions d'installation détaillées de la carte PLG150-AP, reportez-vous au mode d'emploi du dispositif compatible plug-in principal sur lequel vous souhaitez l'installer (par ex., série MOTIF, série S, série MU, etc.).

Éléments inclus

Les éléments suivants sont livrés avec votre nouvelle carte PLG150- AP.

Veuillez vérifier qu'aucun d'eux ne manque avant de commencer à configurer et à utiliser l'instrument. S'il vous manque un article, contactez le magasin ou le revendeur auprès duquel vous avez acheté la carte PLG150-AP.

• Carte plug-in PLG150-AP
  Mode d'emploi de la carte PLG150-AP (ce manuel)
• CD-ROM
  Autocollant MSPS

Matériel nécessaire et recommandé

Outre les articles enumerés ci-dessus, vous nevez également dispose des éléments suivants :

Synthétiseur/générateur de son/carte son compatible avec les Modular Synthesis ou XG Plug-in Systems

Pour utiliser la carte PLG150-AP, il faut-disposer d'un synthétiseur, d'un générateur de son ou d'une carte son compatible avec le Modular Synthesis Plug-in System ou le XG Plug-in System. Parmi les instruments compatibles figurent le MOTIF ES, le S90 et le MUI28. Le synthétiseur, le générateur de son et la carte son doit être dotés d'un connecteur ou d'un emplacement prévu pour l'installation de la carte PLG150-AP.

Specifications

Système de générateur dessons : AWM2 (Advanced Wave Memory 2)

Polyphonie : 64 (lors de l'utilisation de voix échantillonnées en mono)

Nombre de voix : 32 voix (AP-XG/A, AP-XG/B, Présélections)

Interface: Connecteur plug-in

Voussontournisaveclacarte: unmode d'emploi,unCD-ROM,unautocollantMSPS

• Ces specifications peuvent faire l'objet de modifications sans préavis.

NOTE

• Du bruit peut être général或者que vous affectez le paramètre « AMod Depth » au contrôleur et que vous modifiez le contrôleur durant la reproduction.

A propos du CD-ROM fourni

Le CD-ROM fourni contient des morceaux de démonstration au format SMF (fichier MIDI standard), sous forme de données audio et des données de voix plug-in pour les instruments compatibles avec le système MSPS (Modular Synthesis Plug-in System) sur lesquels la carte PLG150-AP a été installée. Vous pouvez reproductive les données audio depuis un lecteur de CD audio (ou à l'aide d'une fonction de lecture de CD sur votre ordinateur).

Si vous utilisez un lecteur CD traditionnel

N'essayez jamais de dire le CD-ROM sur un lecteur de CD audio.

Cela pourrait endommager votre ouie, ainsi que le lecteur de CD et les haut-parleurs.

Piste 1: données SMF de morceaux de démonstration ; n'essayez PAS de reproductive cette piste.

Pistes 2 à 4 : morceaux de démonstration enregistrés sur la carte PLG150-AP.

Le CD-ROM fourni contient les données suivantes :

■ Morceaux de démonstration

Le CD-ROM fourni contient des morceaux de démonstration qui doivent les sonorités de la carte PLG150-AP. Les morceaux de démonstration sont fournis à la fois en format SMF et en format de données audio.

Vouss pouvez reproductive les données SMF à l'aide d'un séquenceur et les données audio depuis un lecteur de CD audio (ou à l'aide d'une fonction de lecture de CD sur votre ordinateur).

Avant de reproductive les morceaux de démonstration

A l'attention des utilisateurs du Modular Synthesis Plug-in System

Ajoutez les données de voix plug-in au dispositif mère (page 8), puis sélectionnez la banque dans laquelle les voix plug-in ont été ajoutées (par ex., la banque de voix utiliser plug-in). En outre, réglez le canal de réception MIDI sur « 1 ».

A l'attention des utilisateurs du XG Plug-in System

Spécifiez le mode Sound Module (Module son) sur « XG», puis règlez le générateur de son afin de faire retentir la voix de la banque préseLECTIONnée (MSB = 32, LSB = 1). En outre, règlez le canal de réception MIDI sur « 1 ».

- Données de voix plug-in (uniquement pour Modular Synthesis Plug-in System)

Il s'agit des données de voix plug-in, constituant au total 64 voix créées à l'aide des voix préselectionnées (voix sur carte) de la carte PLG150-AP. Une voix plug-in est une voix enregistrée sur carte, qui a été traitée à l'aide des paramètres du synthétiseur ou du générateur de son. Si vous transférez ces données en bloc vers le synthétiseur ou le générateur de son, la voix plug-in sera ajoutée à la voix de la banque utilisateur dans la banque plug-in du synthétiseur ou du générateur de son.

Les données de voix plug-in dans le CD-ROM sont regroupées dans les trois dossiers suivants. Sélectionnez les données appropriées dans le dossier correspondant à votre synthétiseur spécifique.

• Dossier « S80_CS6X » (pour CS6x, CS6R, S30, S80)
• Dossier « S90MOTIF » (pour S90, MOTIF, MOTIF-RACK)
• Dossier « MOTIF-ES » (pour MOTIF ES)

Comment ajouter des données de voix plug-in à un synthétiseur ou un générateur de son

1 Connectez un ordinateur à votre synthétiseur ou générateur de son, à l'aide d'un cable MIDI ou USB.
2 Démarrez le logiciel séquenceur.
3 Si la carte PLG150-AP a été installée dans le connecteur PLG1, sélectionnez le fichier « PLGV1.MID »; pour les connecteurs PLG 2 et PLG 3, sélectionnez respectivement les fichiers « PLGV2.MID » et « **PLGV3.MID ». Pour plus de détails, lisez attentivement le mode d'emploi du logiciel séquenceur que vous utilisez.
4 Les données de voix plug-in sont automatiquement transférées en bloc vers le synthétiseur ou le générateur de son.
5 Lorsque la reproduction de ces données touche à sa fin, et que le synthétiseur ou le générateur de son peuvent être opérés normalement, la configuration est terminée.

NOTE

• Pendant que le synthetiseur ou le générateur de son reçoivent des données en bloc, ne mettez pas le dispositif ou le séquenceur hors tension et ne déconnectez pas le cable.
• Les caractères représentés par « ** » ci-dessus varient selon le dossier.
• Avant de reproductive les données de voix plug-in, réglez le synthétiseur ou le générateur de son de sorte à receivevoir l'envoi de données en bloc (activez le paramètre « RcvBulk » (Réception en bloc)).

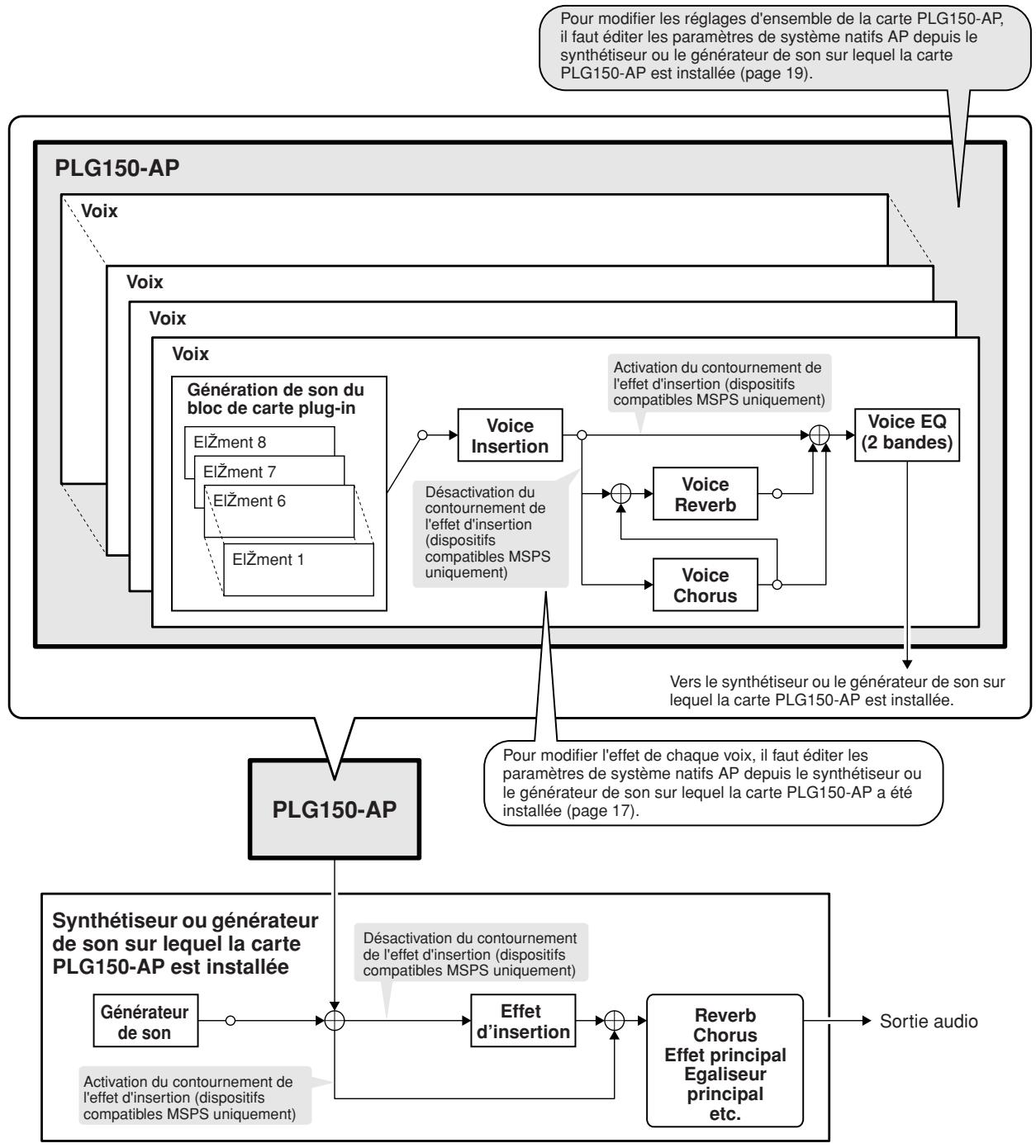

L'illustration suivante montre la structure de la carte PLG150-AP.

NOTE

A l'attention des utilisateurs du Modular Synthesis Plug-in System

• Lorsque l'effect d'insertion du dispositif mère est contourné, les effets Voice Reverb (Réverbération de voix) et Voice Chorus (Chœur de voix) de la carte PLG150-AP sont aussi simultanément ignorés. Cependant, lorsque le dispositif mère est doté d'un paramètre d'activation/désactivation du contournancement d'effet (par ex. le paramètre « PLG-EF »), il faut activer cette fonction. Si le paramètre est désactivié, l'effet de la carte PLG150-AP ne sera pas contourné.
• Il est impossible de contourner les fonctions Voice Insertion (Insertion de voix) et Voice EQ (Egaliseur de voix) de la carte PLG150-AP.

(Modular Synthesis Plug-in System)

Lorsque la carte PLG150-AP est installée sur un synthétiseur compatible avec le Modular Synthesis Plug-in System, vous pouvez selectionner les voix AP de la meme façon que les voix internes du synthétiseur.

• Les exemples d'écran représentés dans les explications suivantes sont extraits du MOTIF ES.

1 Passez en mode Voice Play (Reproduction de voix).

Appuyez sur la touche [VOICE] (Voix).

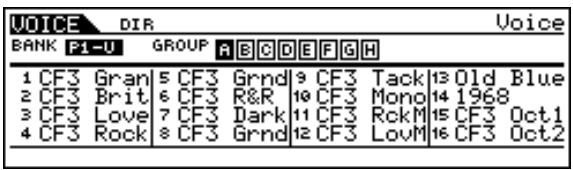

2 Sélectionnez une banque de voix plug-in.

Appuyez sur l'une des touches [PLG1] - [PLG3] correspondant au connecteur dans lequel la carte PLG150-AP a été installée.

• Les exemples d'écran représentés ici peuvent être différents de ceux qui s'affichent sur votre instrument.

3 Sélectionnez un groupe.

Appuyez sur l'une des touches GROUP [A] à [D].

4 Sélectionnez une voix.

Appuyez sur l'une des touches NUMBER [1] à [16].

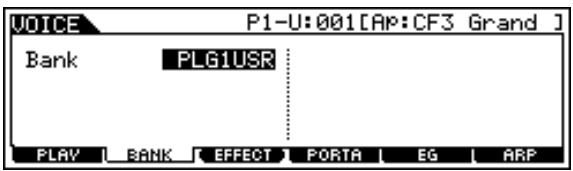

5 Lors de la sélection d'une banque dans PLG150-AP (MSB/LSB de banque présélectionnée (voix enregistrée sur carte) ou banque de voix utiliser), appuyez sur la touche [F2] BANK, puis sélectionnez une banque.

Sélectionnez ensuite une voix après les étapes 3 et 4 ci-dessus.

• Les données de voix plug-in envoyées en bloc sont enregistrées dans la banque de voix utiliser (PLG1USR).

Pour obtenir la liste des banques disponibles et leurs valeurs MSB/LSB respectives, reportez-vous à la « Voice List » (page 20).

Edition des paramètres des parties natives AP

(Modular Synthesis Plug-in System)

Les explications suivantes indiquent comment editor les paramètres de partie natifs AP lors de la création de voix plug-in, ennant le synthétiseur de commande MOTIF ES comme exemple. Les voix créées sur la carte PLG150-AP sont dites des voix enregistrées sur carte.

Sur les dispositifs compatibles MSPS / XG Plug-in System, vous pouvez modifier les voix enregistrées sur carte à l'aide d'une variété de réglages de paramètres, tels que les effets ou l'égaliser (paramètres natifs AP).

Sur les dispositifs compatibles MSPS, la voix enregistrée sur carte est editede comme un seul document. Une voix enregistrée sur carte sur le dispositif compatible MSPS est appelée une voix plug-in.

Pour les informations sur la sauvegarde des voix plug-in, reportez-vous au mode d'emploi de votre dispositif compatible MSPS.

• N'oubliez pas que les valeurs des paramètres ci-dessous représentent des décalages par rapport aux réglages de la voix sélectionnée. Cela signifie que la définition des paramètres peut entraîner des modifications négligeables du son sélectionné, en fonction des réglages d'origine de la voix. Un paramètre dont la valeur est « 0 » n'entraine aucune modification, tandis que des valeurs positives et négatives ont pour effet d'augmenter ou de diminuer respectivement la valeur.

1 Sélectionnez la voix AP souhaïée, comme indiqué dans la section « Sélection des voix AP » à la page 10.

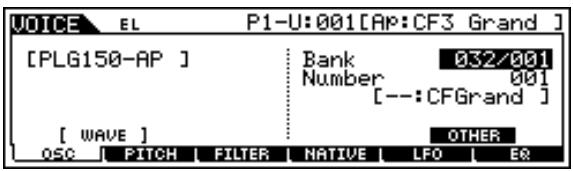

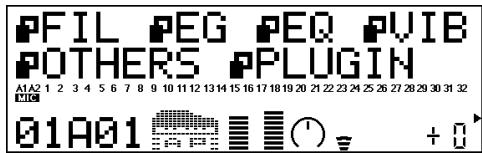

2 Passez en mode Voice Edit (Edition de voix).

Appuyez sur la touche [EDIT] (Edition).

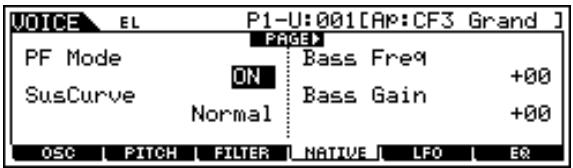

3 Sélectionnez un élément à editor.

1) Pour éditer les paramètres des éléments, appuyez sur l'une des touches NUMBER ([1] à [4]).

2) Appuyez sur la touche [F4] pour sélectionner l'élément « NATIVE »

4 Sélectionnez le paramètre de votre choix.

Utilisez les touches de curseur pour selectionner ce paramètre.

• Reportez-vous à la page 17 pour obtenir la liste des paramétres disponibles.

5 Ajustez ou changez les valeurs du paramètre selectionné.

Utilisez les touches [INC/YES] (Augmenter/Oui) et [DEC/NO] (Diminuer/Non) ou le cadran de données.

Les paramètres qui s'appliquent à l'ensemble du système de la carte PLG150-AP sont appelés des paramètres de système natifs AP (page 19).

Les paramètres sont inclus dans le mode Utility (Utilitaire) du dispositif compatible MSPS sur lequel la carte PLG150-AP est installée.

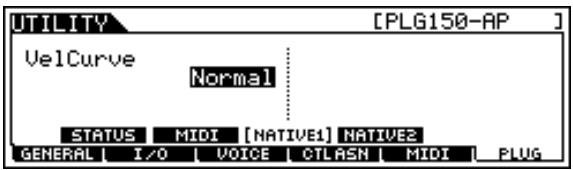

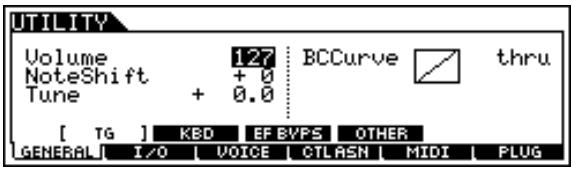

1 Appuyez sur la touche UTILITY (Utilitaire).

L'écran du mode Utility apparait.

2 Appuyez sur la touche [F6] (PLUG).
3 Appuyez sur l'une des touches [SF3] - [SF5] (NATIVE1 - NATIVE3) correspondant au connecteur dans lequel la carte PLG150-AP a ete installede.

4 Ajustez ou changez les valeurs du paramètre selectionné.

Utilisez les touches [INC/YES] et [DEC/NO] ou le cadran de données.

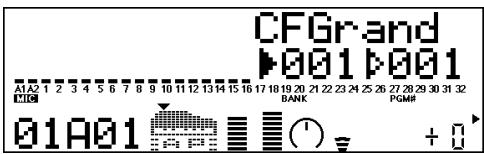

Les voix de la carte PLG150-AP peuvent être sélectionnées de la même manière que les voix du générateur de son XG. N'oubliez pas qu'elles ne peuvent être choses que lorsque le mode Sound Module est régle sur XG ou Performance. En outre, le paramètre Part Assign (Affectation de partie) du mode Utility (voir ci-dessous) doit être régle sur la partie souhaitée.

• Les exemples d'écran représentés dans les explications suivantes sont extraits du générateur de son MU128.

■ Activation et sélection des voix AP

1 Réglez le mode Sound Module sur « XG » ou « PFM » (Performance). Appuyez sur la touche [MODE] et utilisez les touches [SELECT / ] (Sélection).

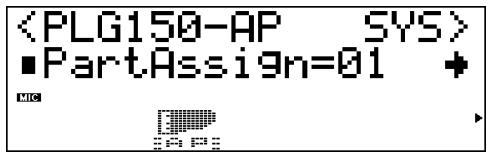

2 Reglez le paramètre Part Assign sur le numero de partie souhaitée. Pour ce faire :

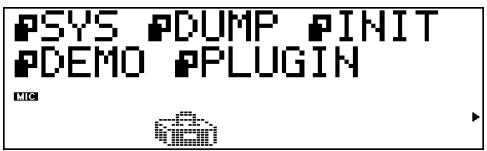

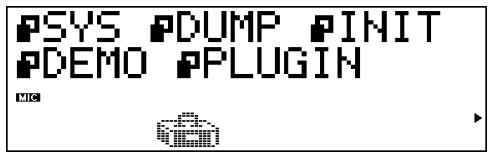

1) Appuyez sur la touche [UTIL].

2) Sélectionnez le menu « PLUGIN » (avec la touche [SELECT ] et appuyez sur [ENTER] (Entree).

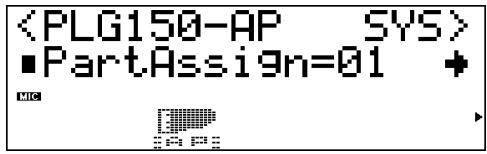

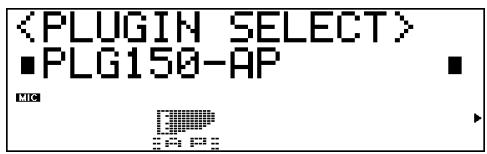

3) Sélectionnez le menu « PLG150-AP » si nécessaire (avec les touches [SELECT / ]), puis appuyez sur [ENTER]. Le menu Part Assign s'ouvre.

4) Utilisez les touches [VALUE -/+] (Valeur -/+ ) ou le cadran pour changer le numéro de la partie.

La plage d'affection des parties en mode XG est 1-16 et « off » et en mode Performance 1 -4 et « off ».

Appuyez sur la touche [EXIT] (Quitter) pour revenir en mode Play (Reproduction).

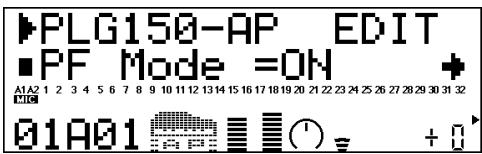

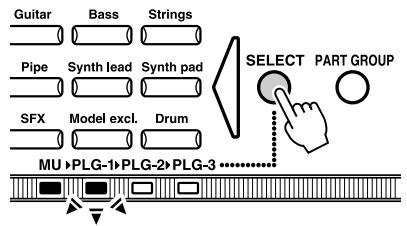

3 Activez la carte PLG150-AP pour la partie souhaitatione.

Vérifiez tout d'abord que la partie adéquate est Sélectionnée (en utilisant les touches [PART -/+] (Partie -/+), puis appuyez sur la touche [SELECT]). L'icone de la carte Sélectionnée apparait à l'écran et le voyant DEL correspondant (PLG-1, -2 ou -3), situé au bas du panneau, clignote brievement.

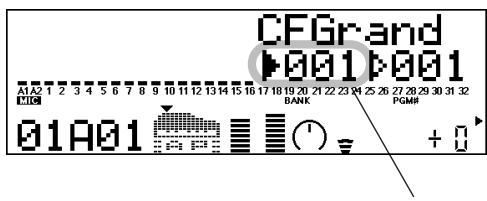

4 Sélectionnez le numéro de banque de votrechioix.

Déplacez le curseur sur le paramètre Bank Number (Numéro de banque) à l'aide des touches [SELECT / ] et utilisez les touches [VALUE -/+] pour selectionner la banque souhaitée.

5 Choisisse le numero de la voix désirée.

Déplacez le curseur sur le paramètre Voice (Program) Number (Nombre de voix (programme)) à l'aide des touches [SELECT / ] et utilisez les touches [VALUE -/+] pour selectionner la voix souhaitation.

• Vous pouvez également seLECTIONner les voix (et banques de voix) à l'aide des touches Voice Category (Catégorie de voix).

• AP-XG/A :106

• AP-XG/A :106
  Présélections : 001

Paramètre Bank Number

AP-XG/A

AP-XG/B

Présélections

VoussousquesserésLECTIONnerdes voixa partir d'unclavierMIDIconnecté ou d'unlogiciel deséguençageinstallésur un ordinateur connecté.

Pour obtenir la liste des voix disponibles ainsi que les numérios de banque/voix, reportez-vous à la page 20.

Toutes les voix AP peuvent être librement éditees à partir du panneau avant, à l'aide des paramètres des parties natives AP. N'oubliez pas que la modification des paramètres de parties n' affecte pas de manière définitive les paramètres d'origine des voix. Les changements que vous effectuez ici modifient temporairement les réglages de la voix sélectionnée. Lorsque vous sélectionnez une autre voix pour la partie, les paramètres s'appliquent à cette nouvelle voix.

NOTE

• Les valeurs des paramètres et des réglages ci-dessous représentent des décalages des valeurs par rapport aux réglages de la voix sélectionnée. Cela signifie que les ajustements de paramètres n'entrainment pasforcément des modifications significatives au niveau du son sélectionné, en fonction des réglages d'origine de la voix. Un réglage de paramètre dont la valeur est « 0 » n'entraine aucune modification, tandis que des valeurs positives et négatives ont pour effet d'augmenter ou de diminuer respectivement la valeur.
• Les valeurs des paramètres des parties ne peuvent pas été enregistrées en mode Multi Play (Reproduction multiple). Si vous souhaitez enregistrer vos modifications de paramètres de parties, faites-le en mode Performance.
• Les exemples d'écran représentés dans les explications suivantes sont extrats du générateur de son MU128.

1 Sélectionnez d'abord la partie compteant la voix AP, puis la voix désirée.

Sélectionnez tout d'abord la partie souhaitation à l'aide des touches [PART -/+] puis la voix désirée avec le curseur situé sur le paramètre Voice Number (Nombre de voix).

2 Appuyez sur la touche [EDIT] pour acceder à ce mode.

3 Sélectionnez le menu « PLGINR »

Utilisez la touche [SELECT ], puis appuyez sur [ENTER]. Le menu Edit (Edition) de la carte PLG150-AP apparait.

4 Sélectionnez le paramètre de votrechioix.

Utilizez les touches [SELECT / ].

5 Ajustez ou changez les valeurs du paramètre selectionné.

Utilisez les touches [VALUE +/-].

6 Retournez sur l'écran principal Play (Reproduction).

Appuyez plusieurs fois sur la touche [EXIT] ou une seule fois sur la touche [PLAY] (Reproduction).

Les paramètres qui s'appliquent à l'ensemble du système de la carte PLG150-AP sont appelés des paramètres de système natifs AP (page 19).

Les paramètres sont inclus dans le mode Utility du générateur de son XG sur lequel la carte PLG150-AP est installée.

• Les exemples d'écran représentés dans les explications suivantes sont extraits du générateur de son MU128.

1 Appuyez sur la touche [UTIL].

Le menu du mode Utility apparait.

2 Sélectionnez le menu « PLGINR »

Utilisez la touche [SELECT ] pourmettre PLGIN en surbrillance puis appuyez sur la touche [ENTER].

3 Sélectionnez la carte PLG150-AP.

Si la carte PLG150-AP est la seule carte installée, la mention « PLG150-AP » est deja affichée. Sélectionnez-la en appuyant sur la touche [ENTER]. Si d'autres cartes supplémentaires sont installées sur le générateur de son, vous devrez peut-être sélectionner « PLG150-AP ». Pour ce faire, utilisez d'abord les touches [SELECT / ] puis appuyez sur [ENTER].

Le menu des paramêtres système de la carte PLG150-AP apparait.

4 Sélectionné le paramètre de votre choix.

Utilisez les touches [SELECT / ].

5 Ajustez la valeur ou changez le réglage du paramètre sélectionné.

Utilisez les touches [VALUE +/-].

6 Retournez sur l'écran principal Play.

Appuyez plusieurs fois sur la touche [EXIT] ou une seule fois sur la touche [PLAY].

Paramètres des parties natives AP (PLG150-AP NATIVE MULTI PART (page 29))

N'oubliez pas que les valeurs et réglages des paramètres ci-dessous représentent des décalages par rapport au paramétrage de la voix sélectionnée. Autrement dit, le son résultat des réglages effectuels ici dépend du paramétrage initial de la voix.

Gardez également à l'esprit qu'il s'agit de paramètres de parties temporaires, qui ne font que modifier ou décaler le paramétrage de la voix actuellement sélectionnée. Les réglages initiaux de voix sont mémorisés de façon permanente.

Un réglage de paramètre dont la valeur est « 0 » n'entraine aucune modification, tandis que des valeurs positives et négatives ont pour effet d'augmenter ou de diminuer respectivement la valeur.

Prenons un exemple : si le paramètre initial Bass Frequency (Fréquence de basse) de la voix sélectionnée est régèle sur 100 et que vous spécifie la valeur de Bass Frequency (ci-dessous) sur « - 25 », la fréquence de basse réelle sera de « 75 ». Si vous lui attribuerez la valeur « +10 », sa valeur réelle sera « 110 ». La valeur du paramètre ne peut pas être augmentée ou diminuée au-delà ou enNeill de sa valeur maximum ou minimum. Dans notre exemple, les valeurs de Bass Frequency supérieures à « +27 » n'ont pas d'effet sur le son car la plage réelle est 0 - 127.

NOTE

• Selon la voix sélectionnée et le paramètre en cours d'édition, le son ou la valeur du paramètre de certaines voix peut changer faiblement voir pas du tout et ce, même lorsque la valeur du paramètre a été considérablement modifiée.
• Pour les dispositifs compatibles avec le Modular Synthesis Plug-in System, les voix que vous créez et éditez peuvent être stockées dans l'appareil en tant que voix PLG. Pour plus d'informations sur le stockage de voix, reportez-vous au mode d'emploi de votre instrument compatible avec le Modular Synthesis Plug-in System.

PF Mode (Mode PF)

Réglages : ON, OFF

Ce paramètre déterminé l'activation ou la désactivation du mode PF (piano). Lorsque le paramètre est activé et que des messages de pédale forte (maintien) sont reçus, la carte PLG150-AP simule le son d'une pédale forte. Si la reproduction monophonique est sélectionnée sur votre synthétiseur, il sera impossible de régler ce paramètre.

■ SusCurve (Sustain Curve) (Courbe de maintainien)

Réglages: Normal, Step (****): non disponible)

Ce paramètre déterminé les modalités de réponse des voix aux messages de la pédale forte (maintien). Lorsque ce paramètre est spécifique sur « Normal», la carte PLG150-AP simule l'action de la pédale forte d'un piano acoustique réel, qui vous permet d'avoir un contrôle continu sur le son maintenu. Lorsqu'il est régle sur « Step » (Pas), le son est maintainu/interrompu en réponse aux messages de la pédale forte.

Si le paramètre « PF Mode » (ci-dessus) est spécifique sur OFF ou que la reproduction monophonique est sélectionnée sur votre synthétiseur, vous ne pourrez pas régler ce paramètre.

Bass Freq (Bass Frequency) (Basse fréquence)

Plage: -64 +00 +63

Ce paramètre déterminé la fréquence accentue ou attenuée (dans le paramètre Bass Gain ci-dessous) pour chaque partie.

Bass Gain (Gain de la basse)

Plage: -64 +00 +63

Ce paramètre déterminé le niveau de la fréquence sélectionnée (dans « Bass Freq » ci-dessus). Les valeurs positives accentuènt le niveau de la fréquence tandis que des valeurs négatives l'attenuent.

Treible Freq (Treble Frequency) (Fréquence aiguée)

Plage: -64 +00 +63

Ce paramètre déterminé la fréquence qui est accentue ou attenuée (dans le paramètre Treble Gain ci-dessous) pour chaque partie.

Treble Gain (Gain de I'aiguè)

Plage: -64 + 00 + 63

Ce paramètre déterminé le niveau de la fréquence sélectionnée (dans « Treble Freq » ci-dessus). Les valeurs positives accentuennent le niveau de la fréquence sélectionnée tandis que des valeurs négatives l'attenuent.

■ REV Send (Reverb Send) (Envoi de réverbération)

Plage: -127 - +127 (« *** » : non disponible)

Ce paramètre détermine l'intensité du signal de voix envoyé vers l'effect de réverbération intégré à la carte PLG150-AP.

CHO Send (Chorus Send) (Envoi de choeur)

Plage: -127 +127 («****» : non disponible)

Ce paramètre détermine l'intensité du signal de voix envoyé vers l'effet de chôeur intégré à la carte PLG150-AP.

INS LFOFrq (Insertion LFO Frequency) (Fréquence de l'OBF d'insertion)

Plage: -127 - +127 (« *** » : non disponible)

Ce paramètre détermine la fréquence de modulation OBF de l'effet d'insertion intégré à la carte PLG150-AP.

INS LFODpt (Insertion LFO Depth) (Profondeur de I'OBF d'insertion)

Plage: -127 + 127 (« *** » : non disponible)

Ce paramètre détermine la profondeur de modulation OBF de l'effet d'insertion intégré à la carte PLG150-AP.

INS Feedback (Insertion Feedback Level) (Niveau de回头 de l'insertion)

Plage: -64 - +63 (« *** » : non disponible)

Ce paramètre déterminé le niveau de return de l'effet d'insertion intégré à la carte PLG150-AP.

INS DryWet (Insertion Dry/Wet Balance) (Equilibre son pur/son alteré par insertion)

Plage: -127 + 127 (« *** » : non disponible)

Ce paramètre déterminé l'équilibre entre le signal direct non traité (pur) et le son traité par insertion (alré).

INS Offset (Insertion Offset) (Décalage d'insertion)

Plage: -127 + 127 (« ***» : non disponible)

Ce paramètre permet de modifier un paramètre spécifique de l'effect ; il dépend du type de l'effect.

INS Drive (Insertion Drive) (Excitation de l'insertion)

Plage: -127 + 127 (« ***» : non disponible)

Ce paramètre détermine le degré de surmodulation de la distorsion de l'effet d'insertion intégré à la carte PLG150-AP.

INS ClpCrv (Insertion Clipping Curve) (Course d'échéage de l'insertion)

Plage: -127 - +127 (« *** » : non disponible)

Ce paramètre détermine le degré de la distorsion de seuil de l'effet d'insertion intégré à la carte PLG150-AP. Les valeurs élevées entrainment des distorsions plus dures.

INS Delay (Insertion Delay Time) (Temps de retard de l'insertion)

Plage: -7149 - +7149 (« *** » : non disponible)

Ce paramètre détermine le temps de retard de l'effect d'insertion intégré à la carte PLG150-AP.

• N'oubliez pas que ces paramètres sont des commandes de décalage. Le son réel résultat de l'effet varie selon la voix. Si la voix sélectionnée n'a pas d'effet ou utilise un type d'effet ne correspondant pas à ce paramètre, ce dernier est indisponible, auquel cas il est représenté par des astérisques (« *** ») sur l'afficheur.
• La disponibilité ou l' indisponibilité d'un paramètre d'effet d'insertion dépend de la voix sélectionnée et de ses types d'effet d'insertion pré-affectés. (Pour les détails sur les types d'effet et les paramétres relatifs à chaque voix, reportez-vous à la section « Banque de voix préseLECTIONnées » à la page 20.)

Paramètres système AP (PLG150-AP NATIVE SYSTEM (page 29))

Part Assign

Réglages : 01 – 16, off

Ce paramètre déterminé la partie à laquelle est affectée la voix de la carte PLG150-AP. Si une partie n'est pas correctement affectée ici, aucune des voix de la carte PLG150-AP ne sera selectionnée pour la partie. (Ceci s'applique aux dispositifs « mère » compatibles avec le XG Plug-in System).

• Les voix de la carte PLG150-AP ne peuvent être affectées qu'à une seule partie.

■ VelCurve (Velocity Curve) (Courbe de velocité)

Réglages : Normal, Soft1, Soft2, Soft3, Hard1, Hard2, Cross1, Cross2

Cette fonction permet de déterminer le comportement du volume des voix de la carte PLG150-AP en réponse à sa force de jeu (velocité). Il existe huit réglages (ou courbes) différents de Velocity Curve. Vous pouvez aussi adapter votre réponse à vos préférences.

• Le réglage Normal fournit une réponse standard au toucher.

• Soft 1 à 3 permettent de produit un volume raisonnablement élevé avec un toucher doux et léger (faibles velocités).

• Hard 1 et 2 produit un volume élevé uniquement avec un toucher dur et fort (velocités élevées).

• Cross 1 et 2 sont des courbes « miroirs » destinées à être utilisées avec différentes voix superposées pour produit un effet de fondu enchâné de la velocité. comme l'indique l'illustration, les deux courbes se complètent de sorte que la voix appliquée à Cross 2 résonne sur les velocités douces, tandis que la voix correspondant à Cross 1 résonne sur les velocités élevées.

Avis important pour les utilisateurs de la carte SW1000XG

Veuillez livre l'avis suivant si vous possédez ou souhaitez accérir une carte PCI Audio MIDI de type « SW1000XG »

AVIS

La carte PLG150-AP fonctionne correctement avec la carte SW1000XG/P (version modifiée) mais NON avec l'ancienne carte SW1000XG. Si vous disposez d'une ancienne carte SW1000XG et souhaitez l'utiliser avec la carte PLG150-AP, vous devrezmettre à jour la carte SW1000XG à l'aide de la carte SW1000XG/P. Detachez le coupon « Formulaire d'inscription au service technique » et envoyez-le avec votre carte SW1000XG au distributeur YAMAHA le plus proche pour receivevoir une mise à jour gratuite. Veuillez noter que YAMAHA n'assure pas le service de mise à jour sans le formulaire « Formulaire d'inscription au service technique »

Pour les détails sur ce service, veuillez contacter votre distributeur YAMAHA le plus proche. Vous trouvez ses coordonnées dans la liste des personnes à contacter de leur mode d'emploi.

SW1000XG

Formulaire d'inscription au service technique de la carte PLG150-AP

Adresse
Nom
Téléphone
Adresse électronique
Numéro de série de la carte PLG150-AP

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This Class B digital apparatus complies with Canadian ICES-003.
Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

• This applies only to products distributed by Yamaha Canada Music Ltd. (class Ceci ne s'applique qu'aux produits distribués par Yamaha Canada Musique Ltee.)

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.

Yamaha Musique France

BP 70-77312 Marne-la-Vallee Cedex 2, France

Tel: [phone]

ITALY

Yamaha Musica Italia S.P.A.

Combo Division

Viale Italia 88, 20020 Lainate (Milano), Italy

Tel: [phone]

SPAIN/PORTUGAL

Yamaha-Hazen Música, S.A.

Ctra.de la Coruna km.17,200,28230

Las Rozas (Madrid), Spain

Tel: [phone]

GREECE

Philippos Nakas S.A. The Music House

• This document is printed on chlorine free (ECF) paper with soy ink.
• Auf Umweltpapier mit Sojatinte gedrucht.
• Ce document a été imprimé sur du papier non blanchi au chlore avec de l'encre d'huile de soja.
