BEDIENUNGSANLEITUNG PLG150-AP YAMAHA

BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN

• Heben Sie diese Anleitung sorgfältig auf, damit Sie später einmal nachschlagen können.

WARNING

Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwer wiegenden Verletzung oder sogar tölicher Unfälle, von elektrischen Schlägen, Kurzschlüssen, Beschädigungen, Feuer oder sonstigen Gefahren zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jeder keine abschließlich Aufzahlung darstellen:

• Beim Anfassen der Einsteckkarte sollen den Sie die Leiterbahnen oder Komponenten nicht berühren und keinene übermögen Druck auf die Karte ausüben. Außer dem dar die Karte auf keinen Fall mit Wasser oder anderen Flüssigkeiten in Berührung kommt.

• Ziehen Sie vor der Installation der Einsteckkarte in einem Tongenerator oder einer Soundkarte den Netzstecker Ihres Computers.

VORSICHT

Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr von Verletzungen bei Ohnen oder Dritten, sowie Beschädigungen des Instruments oder anderer Gegenstände zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jeder keine abschließlich Aufzahlung darstellen:

• Vor dem Anfassen der Plug-In-Karte sollen den Sie sicherstellen, dass die elektrostatische Aufladung Ihres Körpers durch Berühren einer geerdeten Metallfläche abgeleitet wird.

• Ehe Sie das Instrument an andere elektronische Komponenten anschließen, schalten Sie die Stromversorgung aller Geräte aus. Ehe Sie die Stromversorgung für alle Komponenten an- oder ausschalten, stellen Sieitte alle Lautstärkepegel auf die klinste Lautstärke ein. Auch immer sicherstellen, dass die Lautstärke aller Komponenten auf den klinsten Pegel gestellt werden und die Lautstärke dann langsam gesteigert wird, während das Instrument gespielt wird, um den gewündsten Hörpegel einzustellen.

• Setzen Sie das Instrument niemals übermäßig Staub, Vibrationen oder extremier Käte oder Hitze aus (etwa durch direkte Sonneneinstrahlung, die Näre einer Heizung oder Lagerung tagüber in einem geschlossenen Fahrzeug), um die Möglichkeit auszuschalten, dass sich das Bedienfeld verzieth oder Bauteile im Innern beschädigt werden.

• Betreiben Sie das Instrument nicht in der Höhe von Fernsehgeräten, Radios, Stereoanlagen, Mobiltelefonen oder anderen elektrischen Geräten. Anderenfalls kann durch das Instrument oder die anderen Geräte ein Rauschen entstehen.
• Spielien Sie das Instrument nicht länger Zeit mit hoher oder unangenehmer Lautstärke, da es hierdurch zu permanentem Gehörverlustkommen kann. Falls Sie Gehörverlustbemerken oder ein Klingeln im Ohr feststellen, lessen Sie sich von Ihrem Arzt beraten.

Yamaha ist nicht für solche Schaden verantwortlich, die durch falsche Verwendung des Instruments oder durch Veränderungen am Instrument hervorgerufen wurden, oder wenn Daten verloren gehen oder zerstort werden.

• Die in dieser Bedienungsanleitung erwähnten Firmen- und Produktnamen sind Handelsmarken bzw. eingetragene Handelsmarken der betreffenden Firmen.
• Die in dieser Bedienungsanleitung abgebildeten Displays dienen ausschließlich informativen Zwecken und können dazu von den Displays Ihres Instruments geringfügig abweichen.

Herzlichen Glückwunsch zum Kauf der Klavier-Einsteckkarte Yamaha PLG150-AP, und weitere Dank für Ihr Vertrauen!

Die PLG150-AP ist ein Spezialtongenerator, der speziell auf Piano-Voices zugeschritten ist und mit einer Vielzahl elektronischer Musikinstrumente von Yamaha eingesetzt werden kann. Die Karte bietet eine große Vielfalt authentischer Klänge eines akustischen Klaviers von außergewöhnlich hoher Qualität sowie eine Zusammenstellung ungewöhnlicher Klavierklänge mit Effektverarbeitung. Die PLG150-AP kann in Instrumenten des Modular Synthesis Plug-In Systems (einschließlich S90, MOTIF und MOTIF ES) installiert und integriert werden. Sie kann auch nahtlos in den Tongenerator MU128 (sowie andere Instrumente der MU-Serie und die Audio/MIDI-Karte SW1000XG PCI) integriert werden.

Um die PLG150-AP korrekt installmenten und die hoch entwickelten Funktionen in vollem Umfang verwenden zu können,lesen Sieitte diese Bedienungsanleitung sorgfältig durch. Bewahren Sie diese anschließend an einem leicht zugänglichen, sicheren Platz auf, um später wieder darauf auf zugreifen zu können.

BESONDERER HINWEIS

• Dieses Produkt enthalt und bündelt Computerprogramme und Inhalte, die von Yamaha urheberrechtlich geschützt sind oder für die Yamaha die Lizenz zur Benutzung der urheberrechtlich geschützten Produkte von Dritten besitzt. Derartige urheberrechtlich geschützte Materialien umfassen ohne Einschränkung alle Computer-Softwareanwendungen, MIDI-Dateien, WAVE-Daten und Audioaufnahmen. jeder nicht genehmigte Benutzung von solchen Programmen und Inhalten, die über den persönlichen Gebrauch hinausgeht, ist nach geltenden Gesetzen nicht gestattet.
• Das Anfertigen von nicht genehmigten Kopien urheberrechtlich geschützter Software zu Zwecken, die nicht dem persönlichen Gebrauch des Käufers dieren, ist verboten.

MODULARSYNTHESIS PLUG-INSYSTEM

Informationen zum Modular Synthesis Plug-In System

Das Modular Synthesis Plug-In System von Yamaha bietet leistungsfähige Erweiterungs- und Ausbaumöglichkeiten für mit dem Modular Synthesis Plug-In System kompatible Synthesizer, Tongeneratoren und Soundkarten. Dadurch konnen Sie einfach und effizient die neusten Synthesizer- und Effekttechnologien nutzen und mit dem schllen und vielfältigen Fortschnitt auf dem Gebiet der Musikproduktion Schritt halten.

Das XG-Plug-In-System

Das XG-Plug-In-System von Yamaha betiet leistungsfähige Erweiterungs- und Ausbaumöglichkeiten für mit dem XG-Plug-In-System kompatiblen Tongeneratoren und Soundkarten. Dadurch konnen Sie einfach und effizient die neuesten Synthesizer- und Effekttechnologien nutzen und mit dem schlagen und vielfältigen Fortschritt auf dem Gebiet der Musikproduktion Schritt halten.

Übersicht über die PLG150-AP 5

Hauptfunktionen der PLG150-AP 5
Installation der PLG150-AP 5
Lieferumfang 5
Erforderliches und empfohlenes Zubehör 6
Technische Daten 6
Die im Lieferumfang enthaltene CD-ROM 7

Struktur der PLG150-AP 9

Auswahl von AP-Voices

(Modular Synthesis Plug-In System) 10

BearbeitenderAPNativePartParameter

(Modular Synthesis Plug-In System) 11

Auswahlen/Bearbeitenden der AP-Systemparameter

(Modular Synthesis Plug-In System) 12

Auswahl von AP-Voices

(XG-Plug-In-System) 13

BearbeitenderAPNativePartParameter

(XG-Plug-In-System) 15

Auswahlen/Bearbeitenden der AP-Systemparameter

(XG-Plug-In-System) 16

Parameter 17

AP Native Part Parameter 17

AP-Systemparameter 19

Appendix 20

Voice List 20

Parameter List (XG / Modular Synthesis Plug-In System) 22

MIDI Data Format 23

MIDI Implementation Chart 30

Wichtiger Hinweis für Benutzer des SW1000XG 35

Hauptfunktionen der PLG150-AP

• Nach Anschluss und Installation wird die PLG150-AP für ihren Host (Tongenerator oder Synthesizer) zu einer nahtlos integrierten, zusätzlichen Klangquelle mit insgesamt 32 akustischen Piano-Voices, die auf dem Bedienfeld des Host-Geräts darbeitet werden konnen. Die PLG150-AP kann auf jedem Gerät installiert werden, das kompatibel mit dem Modular Synthesis Plug-In System oder dem XG Plug-In System ist.
• Eine einzelné Einsteckkarte vom Typ PLG150-AP Funktioniert als Teil des Host-Geräts und stellt bis zu 64 verschiedene Voices (in Mono-Sampling) bereit. Auf einem Host-Gerät können mehrere Karten installiert werden.
• Dank ihrer eingebauten Effektverarbeitungsmöglichkeiten hat die PLG150-AP vier separate Effektblöcke - Reverb, Chorus, Insertion und ein Zweiband-EQ - die auf jeder Voice angewendet werden können.
• Die PLG150-AP simuliert exakt das tatsächliche, akustische Verhalten und das Bewegungsgeräusch, das durch Treten des Dämpfungspedals ausgelöst wird.
• Die PLG150-AP hat Voices mit Stretch-Tuning, dieselbe Art der Stimmung, die auch auf dem echten, akustischen Klavier verwendet wird.

Das Stretch-Tuning ist unter professionellen Klavierstimmernweit verbreitet, Denn es goht auf ein Phenomen des menschlichen Gehörs ein, das die higheren Noten ein weniger zu tief erscheinen lasst, selbst wenn sie perfect gestimmt sind. Mit dem Stretch-Tuning wird die Tonhöhe der higheren Noten fortschreitend etwas angehoben und die der tieferen Noten leicht gesenk. Im Vergleich zur prazis temperierten Stimmung ist der Gesamteindruck von größer tonaler Brillanz und einem vollen, reichhaltigen Klang, wenn offene Akkorde einer Voice gespielt werden.

Installation der PLG150-AP

Ausfuhrliche Anweisungen für die Installation der PLG150-AP finden Sie in der Bedienungsanleitung des steckplatzkompatiblen „Muttergeräts" (z.B. die MOTIF-Serie, S-Serie, MU-Serie usw.).

Lieferumfang

Die folgenden Antikel sind im Lieferumfang des neuen PLG150-AP enthalten.

Vergewissern Sie sich vor der Durchführung des Setups und der Verwendung des Instruments, dass alle Komponenten vorhanden sind. Wenn ein Anteil fehlt, setzen Sie sich mit dem Geschäft oder dem Handler in Verbindung, bei dem Sie die PLG150-AP erworben haben.

Die Einsteckkarte PLG150-AP
Die Bedienungsanleitung der PLG150-AP (dieses Buch)
- CD-ROM
- MSPS-Aufkleber

Erforderliches und empfohlenes Zubehör

Zusätzlich zu den oben aufgeführten Artikeln benötigen Sie:

Synthesizer/Tongenerator/Soundkarte, der/die mit dem Modular Synthesis- oder XG-Plug-In-System kompatibel ist

Für den Einsatz der PLG150-AP benötigen Sie einen Synthesizer, einen Tongenerator oder eine Soundkarte, die mit dem Modular Synthesis Plug-In System oder dem XG Plug-In System kompatibel sind. Kompatible Instrumente sind z.B. MOTIF ES, S90 und MU128. Synthesizer, Tongenerator oder Soundkarte sollen einen freienden Steckplatz zur Installation der PLG150-AP haben.

Technische Daten

Klangerzeugungssystem : AWM2 (Advanced Wave Memory 2)

Polyphonie : 64 (bei Verwendung von in Mono gesampelten Voices)

Zahl der Voices : 32 Voices (AP-XG/A, AP-XG/B, Preset)

Schnittstelle : Plug-In-Stecker

Effekte : Reverb, Chorus, Insertion, Zweiband-EQ

Abmessungen (B x H x T): 138,5 x 89,0 x 8,5 mm

Gewicht: 72g

Mitgelieferte Articlel : Bedienungsanleitung, CD-ROM, MSPS-Aufkleber.

• Die technischen Daten können ohne vorherige Ankündigung geändert werden.

• Wenn der Parameter „AMod Depth" dem Controller zugewiesen und während der Wiedergabe der Controller variiert wird, kann ein Rauschen erzeugt werden.

Die im Lieferumfang enthaltene CD-ROM

Die mitgelieferte CD-ROM enthalt Demo-Songs im SMF-Format (Standard MIDI File) und Audiodaten, sowie Plug-In-Voicedaten für MSPS-kompatible Instrumente (Modular Synthesis Plug-In System), in denen die PLG150-AP installiert worden ist.

Sie können die Audiodaten auf einem Audio-CD-Player (oder einem CD-Laufwerk eines Computers) abspielen.

Bei Verwendung eines Audio-CD-Players

Versuchen Sie nie, Spur 1 auf einem Audio-CD-Player abzuspielen.
Sie können damit Ihr Gehör wie auch den CD-Player oder die Laufsprecher beschädigen.

Spur 1: SMF-Daten der Demo-Songs; versuchen Sie NICHT, diese Spur abzuspielen! Spuren 2-4: Mit der PLG150-AP aufgezeichnete Demo-Songs.

Die mitgelieferte CD-ROM enthalt die folgenden Daten.

Demo-Songs

Die mitgelieferte CD-ROM enthalt Demo-Songs, mit denen die Klänge der PLG150-AP demonstriert werden. Die Songs liegen im SMF-Format und als Audio-Daten vor.

Sie können die SMF-Daten auf einem Sequenzer und die Audiodaten auf einem Audio-CD-Player (oder einem CD-Laufwerk eines Computers) abspielen.

Vor dem Abspielenden der Demo-Songs

Fur Benutzer des Modular Synthesis Plug-In Systems

Fugen Sie die Plug-In-Voicedaten zum Muttergerät hinzu (Seite 8), und wahlen Sie dann die Bank aus, in der diese Voices gespeichert wurden (z.B. Plug-In User Voice Bank). Außer dem setzen Sie den MIDI-Empfangskanal auf „1".

Fur Benutzer des XG Plug-In Systems

Setzen Sie den Sound Module Mode auf „XG“, und stellen Sie den Tongenerator auf die Voice der Preset Bank ein (MSB = 32, LSB = 1). Außer dem setzen Sie den MIDI-Empfangskanal auf „1".

Plug-In Voicedaten (nur für Modular Synthesis Plug-In System)

Die Plug-In-Voicedaten enthalten insgesamt 64 Voices, die mit den voreingestellen Voices (Board Voices) der PLG150-AP erzeugt wurden. Eine Plug-In-Voice ist eine Board-Voice, die im Synthesizer oder Tongenerator mithilfe der Parameter beareritet worden ist. Wenn Sie diese Daten über Bulk-Dump an einen Synthesizer oder Tongenerator übertragen, wird eine Plug-In-Voice zur User-Voice-Bank in der Plug-In-Bank des Synthesizers oder Tongenerators hinzugeführct.

Die Plug-In-Voicedaten sind auf der CD-ROM in folgenden drei Ordnern zusammenfasst. Wahlen Sie die gewünschten Daten aus dem Ordner aus, der Ihr dem bestimmten Synthesizer entspricht.

• Ordner „S80_CS6X“ (für CS6x, CS6R, S30, S80)
• Ordner „S90MOTIF“ (für S90, MOTIF, MOTIF-RACK)
• Ordner „MOTIF-ES" (für MOTIF ES)

So fügen Sie Plug-In-Voicedaten zu einem Synthesizer oder Tongenerator hinzu

1 Schließen Sie einen Computer über MIDI- oder USB-Kabel oder an ihren Synthesizer oder Tongenerator an.
2 Starten Sie die Sequenzer-Software.
3 Wenn die PLG150-AP auf dem PLG1-Steckplatz installiert worden ist, wahlen Sie die Datei „PLGV1.MID“ aus; für die Steckplätze PLG 2 und PLG 3 wahren Sie „PLGV2.MID“ bzw „**PLGV3.MID“ aus. Weitere Informationen finden Sie in der Bedienungsanleitung der von Ihnen verwendeten Sequenzer-Software.
4 Die Plug-In-Voicedaten werden automatisch über Bulk-Dump an den Synthesizer oder Tongenerator übertragen.
5 Wenn die Wiedergabe der Daten beendet ist, und der Synthesizer oder Tongenerator wieder normal bedient werden kann, ist das Setup vollständig.

HINWEIS

• Wahlend der Synthesizer oder Tongenerator Bulk-Daten empfängt,arf das Gerät oder der Sequenzer nicht ausgeschaltet, noch das Kabel Herausgezogen werden.
  Die Platzhalter, ** in Schritt 3 stehen fur den Name des jeweiligen Ordners.
• Bevor Sie die Plug-In-Voicedaten abspielten, stellen Sie den Synthesizer oder Tongenerator so ein, dass der Empfang von Bulk-Daten zugelassen ist (setzen Sie den Parameter „RcvBulk" auf ON).

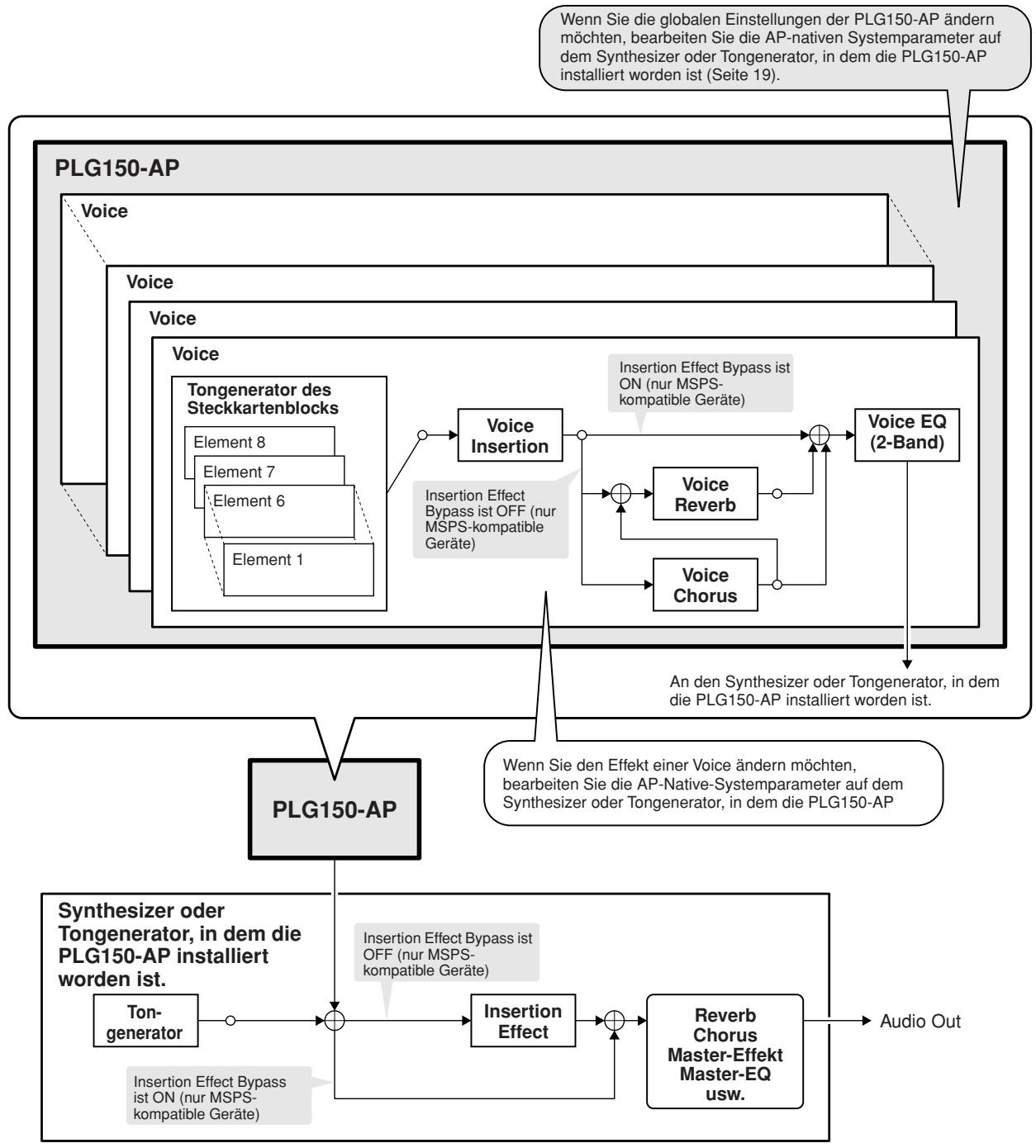

In der folgenden Abbildung wird die Struktur der PLG150-AP schematisch dargestellt.

Für Benutzer des Modular Synthesis Plug-In Systems

• Wenn der Insertion-Effekt des Muttergeräts umgangen wird (Bypass = ON), dann werden gleichzeitig auch die Voices Reverb und Chorus der PLG150-AP umgangen. Falls jedoch das Muttergerät einen Bypass-Parameter ON/OFF hat (z.B. den Parameter „PLG-EF“), sollte die Funktion eingeschaltet sein. Wenn der Parameter auf OFF liegt, wird der Effekt der PLG150-AP nicht umgangen.
  Die Voices Insertion und EQ der PLG150-AP können nicht umgangen werden.

(Modular Synthesis Plug-In System)

Wenn die PLG150-AP auf einem Synthesizer installiert wird, der mit dem Modular Synthesis Plug-In System kompatibel ist, dann konnen die AP-Voices genauso ausgewählt werden wie die internen Voices des

Synthesizers.

Die nachfolgend als Beispiele dargestellen Displays stammen alle vom MOTIF ES.

1 Gehen Sie in den Voice-Wiedergabemodus.

Drucken Sie die [VOICE]-Taste.

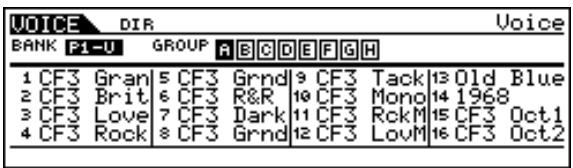

2 Wahlen Sie eine Plug-In Voice Bank aus.

Drücken Sie eine der Tasten [PLG1] - [PLG3], die dem Steckplatz entspricht, in dem die PLG150-AP installiert ist.

Die hier abgebildeten Beispieldplays konnen sich von denen untersuchen, die auf Ihr Instrument angezeigt werden.

3 Wahlen Sie eine Gruppe aus.

Aktivieren Sie eine der GROUP-Schaltflächen [A] - [H].

4 Wahlen Sie eine Voice aus.

Drücken Sie eine der NUMBER-Tasten [1] - [16].

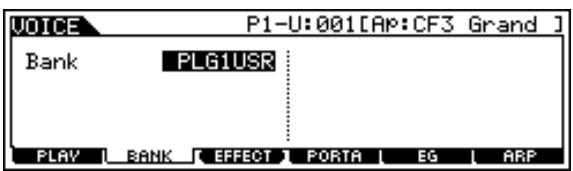

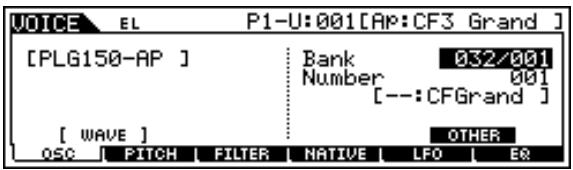

5 Wenn Sie eine Bank auf der PLG150-AP auswahlen (MSB/LSB der Preset-Bank (Board-Voice) oder User-Voice-Bank), drücken Sie die Bank-Taste [F2], und wahren Sie dann eine Bank aus.

Als nächstes wahlen Sie eine Voice gemäß Schritt 3 und 4 aus.

Die als Bulk-Dump übertragenen Plug-In-Voicedaten werden in der User-Voice-Bank (PLG1USR) gespeichert.

Eine Aufstellung der verfügbaren Banken und ihrer MSB/LSB-Werte erhalten Sie in der „Voice List" auf Seite 20.

Die folgenden Erläuterungen zeigen, wie die AP-Native-Part-Parameter beim Erstellen von Plug-In-Voices bearbeiten werden. Als Beispiel dient der Control-Synthesizer MOTIF ES. Voices, die auf der PLG150-AP erstellt worden sind, werden „Board-Voices“ genannot.

Auf Geräten, die kompatibel mit MSPS / XG Plug-In-Systemen sind, können Sie die Board-Voices über eine Vielzahl von Parameteinstellungen wie Effekte oder EQ bearbeiten. Dies sind die „nativen“ Parameter, d.h. die lokalen Board-Parameter.

Auf MSPS-kompatiblen Geräten wird die gesamte Board-Voice als ein Element bearbeitet.

Eine Board-Voice, die auf einem MSPS-kompatiblen Gerät bearbeitet wird, heißt „Plug-In-Voice". Informationen über das Speichern von Plug-In-Voices finden Sie in der Bedienungsanleitung des MSPS-kompatiblen Geräts.

• Beachten Sie, dass es sich bei den unter aufgeführten Parameterwerten und Einstellungen nur um Veränderungswerte (Offsets) für die eigentlichen Voice-Einstellungen handelt. Das bedeutet, dass Änderungen an den Parametern je nach den ursprünglichen Einstellungen der Voice nur geringe Auswirkungen auf den tatsächlichen Klang haben können. Für Parameterwerte bewirkt die Einstellung 0 keine Änderung, während positive oder negative Werte den Wert entsprechend erhöhen oder erniedrigen.

1 Wahlen Sie die gewünschte AP-Voice aus, wie unter „Auswahl von AP-Voices" auf Seite 10 beschrieben.
2 Gehen Sie in den Bearbeitungsmodus für die Voice.

Drucken Sie die [EDIT]-Taste.

3 Wahlen Sie das zu bearbeitende Element aus.

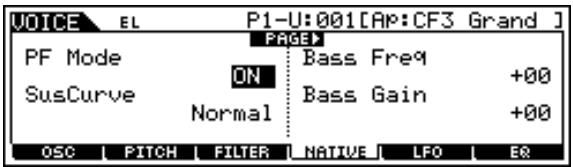

1) Drücken Sie eine der [NUMBER]-Tasten [1] - [4], um die Elementparameter zu bearbeiten.

2) Drücken Sie die Taste [F4], um das „NATIVE“-Element auszuwahlen.

4 Wahlen Sie den gewünschten Parameter aus.

Markieren Sie mithilfe der Cursortasten den gewünschten Parameter.

• Eine Liste der zur Verfugung stehenden Parameter finden Sie auf Seite 17.

5 Andern Sie den Wert bzw. die Einstellung des ausgewählten Parameters.

Verwenden Sie die Tasten [INC/YES] und [DEC/NO] oder das Datenwählrad.

Parameter, die auf das gesamte System der PLG150-AP angewendet werden können, heißt „AP-native Systemparameter" (Seite 19).

These Parameter sind im Utility-Modus des MSPS-kompatiblen Geräts, auf dem die PLG150-AP installiert worden ist, enthalten.

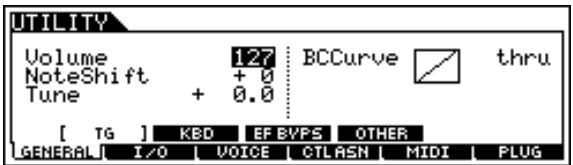

1 Drucken Sie die UTILITY-Taste.

Das Display für den Utility-Modus wird angezeigt.

2 Drücken Sie die Taste [F6] (PLUG).

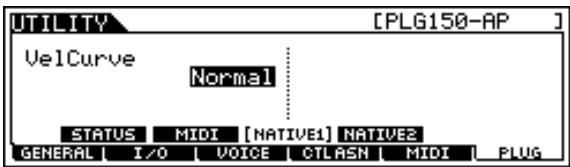

3 Drücken Sie eine der Tasten [SF3] – [SF5] (NATIVE1 - NATIVE3), die dem Steckplatz entspricht, in dem die PLG150-AP installiert ist.

4 Andern Sie den Wert bzw. die Einstellung des ausgewählten Parameters.

Verwenden Sie die Tasten [INC/YES] und [DEC/NO] oder das Datenwählrad.

Die PLG150-AP-Voices konnen wie die Voices des XG-Tongenerators ausgewählt werden. Bedenken Sie jedoch, dass sie nur ausgewählten werden konnen, wenn der Sound-Module-Modus auf XG oder Performance eingestellt ist. Außen dem muss der Parameter „Part Assign" im Utility-Modus (siehe unter) auf den gewünschten Part eingestellt sein.

Die in den folgenden Beispelen verwendeten Bildschirmanzeigen stammen alle von der MU128.

Aktivieren und Auswahlen von AP-Voices

1 Stellen Sie den Sound-Module-Modus auf XG oder Performance ein.

Drucken Sie die Taste [MODE], und verwenden Sie die [SELECT / ]-Tasten.

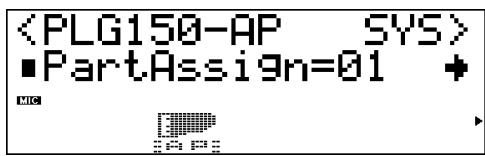

2 Stellen Sie den Parameter Part Assign auf die gewünschte Part-Nummer ein.

Tun Sie daza folgendes:

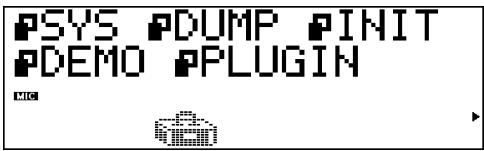

1) Drücken Sie die Taste [UTIL].

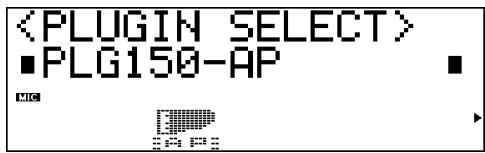

2) Wahlen Sie mithilfe der Taste [SELECT] das Menu „PLGIN“ aus, und drücken Sie die Eingabetaste.

3) Wahlen Sie, falls erforderlich, mithilfe der Tasten [SELECT / ] das Menu „PLG150-AP" aus, und drücken Sie die Eingabetaste. Das Menu „Part Assign" wird angezeigt.

4) Ändern Sie mit den Tasten [VALUE - / + ] oder dem Datenwährad die Partnummer.

Der Wertebereich für Part Assign im XG-Modus ist 1 - 16 und OFF, und im Performance-Modus 1 -4 und OFF.

Drücken Sie die Taste [EXIT], um in den Play-Modus zurückzukehren.

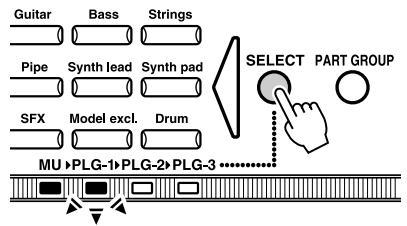

3 Aktivieren Sie die Karte PLG150-AP für den gewünschten Part.

Überzeugen Sie sich zunachst davon, dass mithilfe der Tasten [PART - / + ] der entsprechende Part ausgewählt wurde, und klichen Sie dann auf die Taste [SELECT]. Das Symbol des ausgeführten Boards wird im Display angezeigt, und die entsprechende LED im unteren Bereich des Bedienfels (PLG-1, -2 oder -3) leuchtet kurz auf.

4 Wahlen Sie die gewünschte Banknummer aus.

Bewegen Sie den Cursor mit den Tasten [SELECT / ] zum Parameter „Bank Number“, und wahlen Sie mithilfe der Tasten [VALUE -/+] die gewünschte Bank aus.

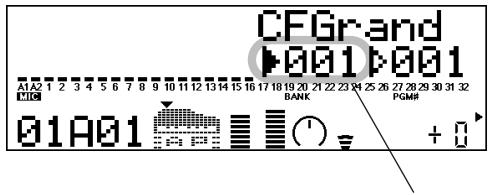

5 Wahlen Sie die gewünschte Voice-Nummer aus.

Bewegen Sie den Cursor mit den Tasten [SELECT / ] zum Parameter „Voice (Program) Number“, und wahlen Sie mithilfe der Tasten [VALUE -/ + ] die gewünschte Voice aus.

• Voices (und Voice-Banken) können auch mit den Schaltflächen [Voice Category] ausgewählt werden.

• AP-XG/A : 106
  AP-XG/B :106

• Preset :001

Banknummern-Parameter

AP-XG/A

AP-XG/B

Preset

Alternative können Sie die Voices auch von einem angeschlossenem MIDI-Keyboard oder über die Sequencer-Software eines angeschlossenen Computers auswahlen.

Die List der verfugbaren Voices und deren Bank-/Voice-Nummern finden Sie auf Seite 20.

Jede der AP-Voices kann über die AP-nativen Part-Parameter des Bedienfelds beliebig bearbeitet werden. Beachten Sie, dass sich die Änderungen an den Part-Parametern nicht dauerhaft auf die ursprünglichen Voice-Einstellungen auswirken. Die hier vorgenommen Änderungen an den Einstellungen der aktuell ausgewählten Voice haben nur vorübergehend Bestand. Wenn Sie für den Part eine andere Voice auswahlen, werden die Einstellungen auf die neu ausgewählte Voice angewendet.

• Die unten aufgeführten Parameterwerte und Einstellungen stellen Modifikationen der tatsächlichen Voice-Einstellungen dar. Das bedeutet, dass Änderungen an den Parametern je nach den ursprünglichen Einstellungen der Voice nur geringe Auswirkungen auf den tatsächlichen Klang haben können. Für Parameterwerte bewirkt die Einstellung 0 keine Änderung, während positive oder negative Werte den Wert entsprechend erhöhen oder erniedrigen.
• Im Multi-Play-Modus können die Parameteinstellungen nicht gespeichert werden. Falls Sie die Änderungen der Part-Parameter speichern möhen, können Sie dies im Performance-Modus tun.
  Die in den folgenden Beispelen verwendeten Bildschirmanzeigen stammen alle von der MU128.

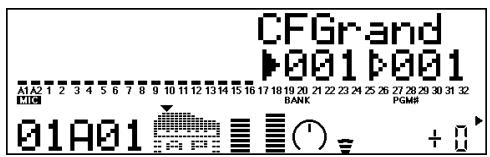

1 Wahlen Sie den Part mit der AP-Voice und anschließend die gewünschte Voice aus.

Wahlen Sie mit den Schaltflächen [PART -/+] den entsprechenden Part, und dann, mit dem Cursor auf dem Parameter Voice Number, die gewünschte Voice aus.

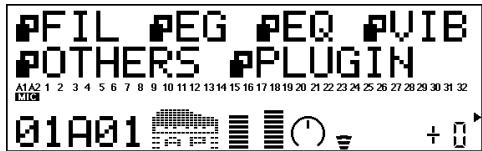

2 Drücken Sie die Taste [EDIT], um den Bearbeitungsmodus aufzurufen.

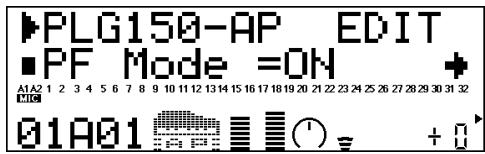

3 Wahlen Sie das Menu „PLUGINS“ aus.

Verwenden Sie dazu die Taste [SELECT], und drücken Sie dann die Eingabetaste. Das Menu „PLG150-AP Edit“ wird angezeigt.

4 Wahlen Sie den gewünschten Parameter aus.

Verwenden Sie hierfür die Tasten [SELECT / ].

5 Andern Sie den Wert bzw. die Einstellung des ausgewählten Parameters.

Verwenden Sie hierfür die Schaltflächen [VALUE +/-].

6 Kehren Sie zum Haupt-Display „Play“ (Wiedergabe) darüber.

Drücken Sie mehrmals die Taste [EXIT] oder einmal die Taste [PLAY].

Parameter, die auf das gesamte System der PLG150-AP angewendet werden können, heißt „AP-native Systemparameter" (Seite 19).

These Parameter sind im Utility-Modus-Menu des XG-Tongenerators, auf dem die PLG150-AP installiert worden ist, enthalten.

• Alle in den folgenden Erklärungen verwendeten Beispiel-Displayanzeigen stammen vom MU128.

1 Drücken Sie die Taste [UTIL].

Das Utility-Modus-MENU wird angezeigt.

2 Wahlen Sie das Untermenü „PLUGIN“ aus.

Markieren Sie mithilfe der Taste [SELECT ] die Option „PLUGIN“, und drücken Sie dann die Eingabetaste [ENTER].

3 Wahlen Sie die Karte PLG150-AP aus.

Ist die PLG150-AP die einzige installierte Einsteckkarte, so ist „PLG150-AP“ bereits markiert und kann durch Drücken der Eingabetaste ausgewählt werden. Wenn weitere Karten im Tongenerator installiert worden sind, müssen Sie zunachst den Eintrag „PLG150-AP“ markieren. Verwenden Sie dazu die Schaltflächen SELECT / , und drucken Sie dann die Eingabetaste.

Das Systemparameter-Menu der PLG150-AP wird angezeigt.

4 Wahlen Sie den gewünschten Parameter aus.

Verwenden Sie dazu die Tasten [SELECT / ].

5 Andern Sie den Wert bzw. die Einstellung des ausgewählten Parameters.

Verwenden Sie hierfür die Schaltflächen [VALUE +/-].

6 Kehren Sie zum Haupt-Display „Play“ (Wiedergabe) darüber.

Drücken Sie mehrmals die Taste [EXIT] oder einmal die Taste [PLAY].

AP Native Part Parameter (PLG150-AP NATIVE MULTI PART (Seite 29))

Bedenken Sie, dass es sich bei den Parameterwerten und Einstellungen nur um Veränderungswerte (Offsets) für die eigenen Voice-Einstellungen handelt. Das bedeutet, dass der tatsächliche Klang, den die hier vorgenommenen Einstellungen hervorbringen, von den ursprünglichen Voice-Einstellungen abhängt.

Beachten Sie auch, dass es sich hierbei um Part-Parameter handelt, die nur vorübergehend wirksam sind. Sie ändern oder verschiben lediglich die Einstellungen der eigenen wärtig ausgewählte Voice. Die ursprünglichen Voice-Einstellungen bleiben dauerhaft im Speicher gespeichert.

Für Parameterwerte bewirkt die Einstellung 0 keine Änderung, während positive oder negative Werte den Wert entsprechend erhöhen oder erniedrigen.

Hier ist ein konkretes Beispiel: Ist der ursprüngliche Bassfrequenz-Parameter der ausgewählten Voice auf 100 eingestellt, und Sie setzen die Bassfrequenz (siehe unten) auf -25, dann wird die aktuelle Bassfrequenz bei 75 liegen. Stellen Sie den Parameter auf +10 ein, erhöht sich der Wert auf 110.

Natuürlich bedeutet das auch, dass der Parameterwert nicht jenseits seiner Maximal- bzw.

Minimalwerte verstellt werden kann. In unserem Beispiel haben Bassfrequenzwerte über +27 keinen Einfluss auf den Klang, da die Skala nur von 0 bis 127 reicht.

• Abhängig von der gewählten Voice und dem gerade bearbeiteten Parameter konnen sich der Klang oder der tatsächliche Parameterwert bestimmter Voices nur sehr gingfugig oder überhaupt nicht ändern, selbst wenn Sie den Parameterwert drastisch ändern.
• Bei MSPS-kompatiblen Geräten konnen die von bearbeiteten oder neu erstellten Voices auf dem Gerät als PLG-Voices gespeichert werden. Einzelheiten über das Speichern von Voices finden Sie in der Bedienungsanleitung des Instruments, das mit dem Modular Synthesis Plug-In System kompatibel ist.

PF Mode

Einstellungen:ON, OFF

Hiermit wird festgelegt, ob der Klavier-Modus ein- oder ausgeschaltet ist. Wenn der Parameter eingeschaltet ist (ON), und es werden Signale vom Dämpferpedal (Haltepedal) empfangen, dann simuliert die PLG150-AP den Klang mit Dämpferpedal.

Ist auf dem Synthesizer die Mono-Wiedergabe ausgewählt, kann dieser Parameter nicht eingestellt werden.

■ SusCurve (Sustain Curve, Ausklingkurve)

Einstellungen: Normal, Step (^*^: nicht verfügbar)

These Einstellung steuert die Reaktion der Voices auf Signale des Dampferpedals (Haltepedals). Bei der Einstellung „Normal" simuliert die PLG150-AP die Dampferpedal-Aktionen eines akustischen Klaviers, so dass Sie die ständige Kontrolle über die Ausklingfungkction besitzen. Bei der Einstellung „Step" wird die Ausklingfungkution durch die Signale des Dampferpedals einfach ein- oder ausgeschaltet.

Wenn „PF Mode" (siehe oben) ausgeschaltet (OFF) oder die Mono-Wiedergabe auf dem Synthesizer ausgewählt ist, kann dieser Parameter nicht eingestellt werden.

Einstellbereich: -64 +00 +63

These Einstellung bestimmt, welche der Frenzen der einzelnen Parts angehoben bzw. abgesenkt werden (siehe „Bass Gain" weiter unter).

Bass Gain (Bassverständlung)

Einstellbereich: -64 +00 +63

These Einstellung bestimmt den Pegel der ausgewählten Frequenz (siehe „Bass Freq" weiter oben). Positive Werte haben den Pegel der ausgewählten Frequenz an, negative Werte senkenihn.

Treble Freq (Treble Frequency, Höhenfrequenz)

Einstellbereich: -64 - +00 - +63

These Einstellung legt die Frequenz fest, die angehoben bzw. abgesenk wird (siehe „Treble Gain" unter).

Treble Gain (Höhenverstärkung)

Einstellbereich: -64 +00 +63

These Einstellung bestimmt den Pegel der in „Treble Freq" (siehe oben) ausgewählten Frequenz. Positive Werte haben den Pegel der ausgewählten Frequenz an, negative Werte senkenihn.

■ REV Send (Reverb Send, an Hall-Effectt senden)

Einstellbereich: -127 — +127 ("****" nicht verfügbar)

These Einstellung legt die Stärke des Voice-Signals fest, das an den in der PLG150-AP integrierten Hall-Effekt gesendet wird.

CHO Send (Chorus Send, an Chorus-Effectt senden)

Einstellbereich: -127 — +127 ("****" nicht verfügbar)

These Einstellung legt die Stärke des Voice-Signals fest, das an den in der PLG150-AP integrierten Chorus-Effekt gesendet wird.

Einstellbereich: -127 — +127 ("****" nicht verfügbar)

These Einstellung legt die Frequenz der LFO-Modulation fur den in der PLG150-AP integrierten Insertion-Effekt fest.

Einstellbereich: -127 +127 (****" nicht verfügbar)

These Einstellung legt die Tiefe der LFO-Modulation fur den in der PLG150-AP integrierten Insertion-Effekt fest.

Einstellbereich: -64 +63 (nicht verfügbar)

These Einstellung legt den Feedbackpegel fur den in der PLG150-AP integrierten Insertion-Effekt fest.

Einstellbereich: -127 — +127 ("****" nicht verfügbar)

These Einstellung legt das Verhältnis zwischen dem direkten unmodulierten Signal (Dry) und dem durch den Insertion-Effekt veränderten Klang (Wet) fest.

INS Offset (Insertion Offset)

Einstellbereich: -127 +127 (****" nicht verfügbar)

Mit diesen Parameter wird nur ein bestimmter Parameter des Insertion-Effektsgeändert. Der entsprechende Parameter hangt vom Effekttyp ab.

Einstellbereich: -127 — +127 ("****" nicht verfügbar)

These Einstellung bestimmt das Maß der Verzerrung (Distortion Overdrive) des in der PLG150-AP integrierten Insertion-Effectks.

INS ClpCrv (Insertion Clipping Curve, Insertion-Begrenzungskurve)

Einstellbereich: -127 +127 (****" nicht verfügbar)

These Einstellung bestimmt das Maß der „Verzerrungskante" des in der PLG150-AP integrierten Insertion-Efekte.

Höhere Werte ergeben eine stärkere Verzerrung (d.h. mit härterer Kante).

INS Delay (Insertion Delay Time, Verzögerungszeit)

Einstellbereich: -7149 +7149 (****" nicht verfügbar)

These Einstellung bestimmte die Verzögerungszeit des in der PLG150-AP integrierten Insertion-Effekte.

• Beachten Sie, dass diese Parameter Offset-Steuerungen sind, die entsprechliche Auswirkungen auf die verschiedene Voices hervorrufen. Weist die aktuell ausgewählte Voice keinen Effekt auf, oder benutzt sie einen Effekttyp, der nicht mit diesen Parameter correspondiert, dann ist der Parameter nicht verfügbar und in der Anzeige mit „***k” gekennzeichnet.
• Ob der Parameter des Insertion-Effecteks verfügbar ist, hängt von der ausgewählten Voice und dem ihr vorher zugewiesenen Insertion-Effecttyp ab. (Einzelheiten über die Effekttypen und Parameter für jeder Voice finden Sie unter „Preset Voice Bank" auf Seite 20.)

AP-Systemparameter(PLG150-AP NATIVE SYSTEM (Seite 29))

Part Assign (Part zuordnen)

Einstellungen: 01-16, OFF

These Einstellung legt den Part fest, dem die Voice der PLG150-AP zugewiesen wird. Unterbleibt an dieser Stelle die ordnungsgemäße Zuweisung zu einem Part, so kann keine der Voices der PLG150-AP für den Part ausgewählten werden. (Dies bezieht sich auf die mit dem XG-Plug-In-System kompatiblen "Muttergeräte".)

• Die Voices der PLG150-AP können nur einem einzigen Part zugewiesen werden.

■ VelCurve (Velocity Curve, Lautstärkenkurve)

Einstellungen: Normal, Soft1, Soft2, Soft3, Hard1, Hard2, Cross1, Cross2

These Funktion erlaubt die Festlegung, in welchem Maß sich die Anschlagstärke (Velocity) auf die Lautstärke der Voices der PLG150-AP auswirkt. Die acht verfügbaren Einstellungen der Lautstärkenkurve(n) erfolglichen eine Lautstärkenregelung entsprechend ihren persönlichen Präferenzen.

• Die Normal-Einstellung liefert die Standardlautstärke bei durchschnittlichem Anschlag.

Die Soft1- bis Soft3-Einstellung erzielt eine hohe Lautstärke bei weichem Anschlag.

Die Hard1- und Hard2-Einstellung erzielt nur eine hohe Lautstärke bei hartem Anschlag.

Die Einstellungen Cross1 und Cross2 sind für den gemeinsamen Einsatz mit verschiedenen Voices in einem Layer konzipiert, um einen Lautstärke-Überblendeffekt (Velocity Crossfade) zu erzeugen. Wie in der Abbildung gezeigt, ergänzen sich die beiden Kurven derart, dass die Voice mit Cross 2 bei weichem Anschlag erklingt, während die Voice mit Cross 1 bei hartem Anschlag ertont.

PRECAUTIONS

PRIERE DE LIRE ATTENTIVEMENT AVANT DE PROCEDURE

Wichtiger Hinweis für Benutzer des SW1000XG

Bitteleen Sie den folgenden Hinweis,fallsSie die PCI-Audio-MIDI-Karte „SW1000XG“erworben haben oder planen zu erwerben.

HINWEIS

Die PLG150-AP arbeitet korrekt mit der SW1000XG/P (modifizierte Version) zusammen, Funktioniert aber NICHT mit der älteren SW1000XG. Wenn sie eine ältere SW1000XG besitzen und diese zusammen mit der PLG150-AP verwenden möchten, müssen Sie die SW1000XG zur SW1000XG/ P auflüssen. Schneiden Sieitte das nachfolgende Formular „Kundendienstantrag“ aus und senden Sie es ausgefüllt zusammen mit ihrer SW1000XG zum{nachsten Yamaha-Händler. Sie erhalten dann den Update-Service kostenlos.itte beachten Sie, dass Yamaha den Update-Service nur bei Verwendung deses Formularausfuhr.

Einzelheiten über diesen Service erfahren Sie bei Ihrem nachsten Yamaha-Handler. Ein Verzeichnis der Yamaha-Niederlassungen bzw. -Vertragshandler finden Sie am Ende ihrer Bedienungsanleitung.

SW1000XG

PLG150-AP Kundendienstantrag

Adresse
Name
Telefon
E-Mail
PLG150-AP Seriennummer

Die Einzelheiten zu Produkten sind bei ihrer unten aufgeführten Niederlassung und bei Yamaha Vertragshandlern in den jeweiligen Bestimmungslandern erhältlich.

SWITZERLAND/LIECHTENSTEIN

Yamaha Music Central Europe GmbH,

Branch Switzerland

Seefeldstrasse 94,8008 Zurich,Switzerland

Tel: [phone]

AUSTRIA

Yamaha Music Central Europe GmbH,

Branch Austria

Schleiergasse 20, A-1100 Wien, Austria

Tel: [phone]

CZECH REPUBLIC/SLOVAKIA/

HUNGARY/SLOVENIA

Yamaha Music Central Europe GmbH,
