MODE D'EMPLOI DD-9 YAMAHA
Félicitations! Vous voilà à présent le fier propriétaire d'un tout nouvel instrument de musique, extrêmement puissant, qui sera capable de vous inspirer et de stimuler votre pouvoir creator. Ce n'est pas un instrument de percussion numérique comme les autres. Le DD-9 a étéçu par des gens passionnés qui ont voulu que faire de la musique soit toujours une expérience agréable. Nous sommes certains que vous serez d'accord avec nous lorsque vous découvrirez les possibités illimitées offertes par ce nouvel instrument de percussion numérique!
Une fois que vous en avez terminé la lecture du mode d'emploi, placez-le en lieu sûr pour futures références.
Le DD-9 d'un seul coup d'éclair 18
Installation 19
Séquence de démonstration 20
Percussion Set. 20
Pad Assign 21
Style 21
Tempo 22
Tap Start 22
Auto Roll 23
Effet sonore 23
Guide de dépannage 24
Fiche technique 24
Liste des ensembles de percussion
Ne placez jamais le DD-9 à proximité d'une fenêtre, d'un appareil de chauffage ou de toute autre source de chaleur. Ne le laissez jamais dans un véhicule garé en plein soleil.
Évitez la poussière et l'humidité
Ne laissez jamais le DD-9 dans un endroit excessivement poussiéreux ou humide.
Évitez les chocs
Ne soumettez jamais le DD-9 à des chocs physiques violents et évitez d'y placer des objets lourds.
Évitez la proximité d'un récepteur TV ou radio
Du fait que le DD-9 contient des circuits numériques, il risque de provoquer des interférences s'il est placé trop près d'un récepteur de radio ou de télévision. Si cela se produit, éloignez le DD-9 du ou des appareils affectés.
Nettoyage du dd-9
N'utilisez qu'un chiffon doux et sec ou très légèrement humide pour nettoyer le DD-9. N'utilisez jamais de solvants ou de diluants pour nettoyer l'instrument.
Évitez d'endommager le cordon d'alimentation
Ne placez pas le DD-9 dans un endroit où l'on risquerait d'écraser ou de marcher sur le cordon d'alimentation ou sur les câbles de raccordement.
Raccordement
Effectuez tous les raccordements du DD-9 et des autres dispositifs et appareils avec tous les équipements hors tension. Baissez le volume de tous les équipements audio au niveau minimum avant de les mettre sous tension.
Le dd-9 d'un seul coup d'œil
Face Avant Panneau Létal Accessoires fournis
- Baguettes de percussion
- Liste des voix (Voice List)

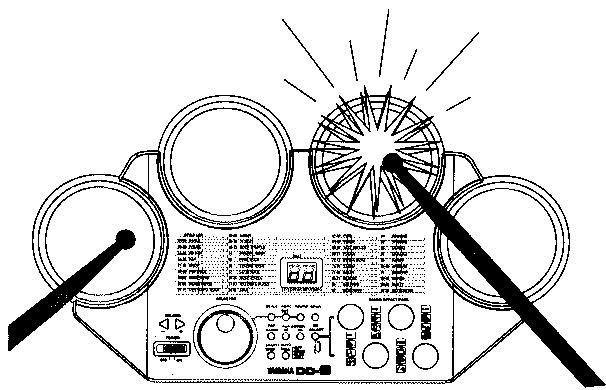

Pads de batterie
Le fait de battre deux pads de percussion en même temps produit des sons simultanés qui dépendent des voix assignées à chacun des pads.
Sensibilité
Les pads de percussion principaux du DD-9 sont pourvus de senseurs pour que leur réponse soit similaire à celle des instruments de percussion acoustiques. Le niveau des sons produits sera plus élevé ou plus doux en fonction de la force avec laquelle vous battez les pads. Faites attention de ne pas battre les pads avec une force excessive car cela pourrait gravement endommager les senseurs des pads.

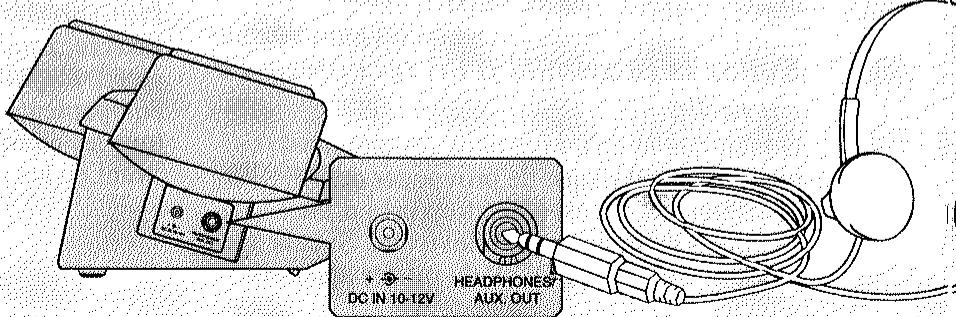

Casque d'écoute
Vous pouvez utiliser un casque d'écoute stéréo standard, tel que le Yamaha HPE-3 ou HPE-150, pour jouer en silence avec le DD-9. Brancher la fiche du casque d'écoute à la prise HEADPHONES/AUX OUT. Les haut-parleurs internes s'arrêtent automatiquement lorsqu'un casque d'écoute est branché à l'instrument.
Alimentation électrique
Le DD-9 fonctionne soit avec un adaptateur secteur en option, soit avec des piles.

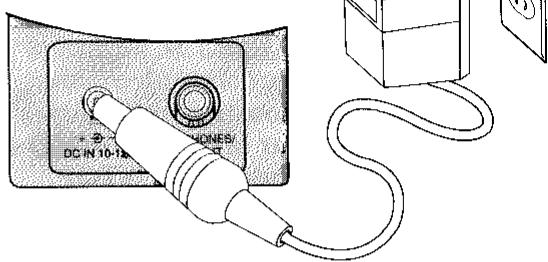

Raccordement d'un adaptateur secteur:
- Ne connectez qu'un adaptateur secteur Yamaha PA-1, PA-1B ou PA-3 à la prise DC IN du DD-9.
- Branchez l'adaptateur secteur à une prise murale.
Attention: L'utilisation de tout autre adaptateur secteur pourrait gravement endommager le DD-9.
Mise en place des piles:
- Retirez le couvercle du compartiment des piles situé sous le DD-9.
- Placez six (6) piles "AA" de 1,5 V (R-6, SUM-3), ou des piles équivalentes, dans le compartiment.
Veillez à respecter les indications de polarité données dans le compartiment.
- Remettez le couvercle en place correctement.
Attention: Pour éviter tout endommagement que pourrait provoquer une usure des piles, n'oubliez pas de les retirer du compartiment lorsque vous prévoyez de ne pas utiliser l'instrument pendant une période prolongée.
Lorsque les piles se vident, les remplacer par un jeu complet de six piles neuves. Ne mélangez jamais des piles neuves et des piles usées ou des piles de marques différentes. Les piles sont presque vides lorsque les voix du DD-9 sont déformées ou lorsque les réglages par défaut du DD-9 se rétablissent d'eux-mêmes.
Séquence de démonstration
Pour vous donner une idée des fonctions complexes du DD-9, l'instrument a été programmé avec une série de démonstration.
- Appuyez sur la touche DEMO.
- Pour arrêter la démonstration, appuyez une deuxième fois sur la touche DEMO ou appuyez sur la touche START/STOP.
Vous pouvez jouer avec les pads du DD-9 dès que vous avez mis l'instrument sous tension et que vous avez réglé le volume à un niveau approprié.
Le DD-9 offre dix ensembles de percussion différents que vous pouvez sélectionner facilement et rapidement. Neuf des ensembles de percussion ont des combinaisons de voix programmées (reportez-vous à la liste de ensembles de percussion "Percussion Set List" donnée à la page 33). Le DD-9 offre un ensemble de percussion personnel qui vous permet de combiner quatre des voix du DD-9 pour former un ensemble (reportez-vous à "Pad Assign" à la page 21).
- Appuyez sur la touche PERC. SET pour activer le mode ensemble de percussion.
Le numéro de l'ensemble de percussion précédemment sélectionné apparait sur l'affichage. Après avoir relâché la touche PERC. SET, vous avez environ trois secondes pour sélectionner un autre ensemble de percussion avant que le DD-9 ne revienne au mode de style rythmique automatique.

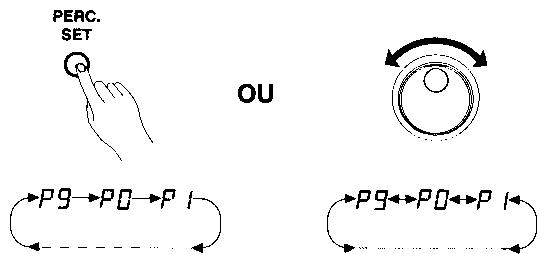

- Appuyez plusieurs fois de suite sur la touche PERC. SET ou tournez le cadran SELECTOR jusqu'à ce que le numéro de l'ensemble de percussion désiré apparaisse sur l'affichage.
Les numéros défilent toujours dans le sens croissant lorsque vous appuyez sur la touche PERC. SET.
Le cadran SELECTOR peut être tourné dans un sens ou dans l'autre et les numéros des ensembles de percussion défilent dans le sens croissant ou décroissant selon le cas.
Les nombres des ensembles de percussion affichés sont de P0 à P9. P0 est le nombre de l'ensemble de percussion personnel, alors que P1 à P9 représentent diverses combinaisons de quatre voix. L'ensemble de percussion P0 est automatiquement sélectionné à la mise sous tension de l'instrument.
Style
Le DD-9 offre un total de 55 voix de très grande qualité qui peuvent être assignées à chacun des quatre pads de percussion. L'assignation de l'ensemble de percussion personnel permet n'importe quelle combinaison de ces 55 voix.
- Tapez sur le pad de percussion auquel vous souhaitez assigner une voix.
- Maintenez enfoncée l'une des deux touches PAD ASSIGN ou.
PAD ASSIGN
Le numéro de la voix précédemment sélectionnée apparait sur l'affichage.

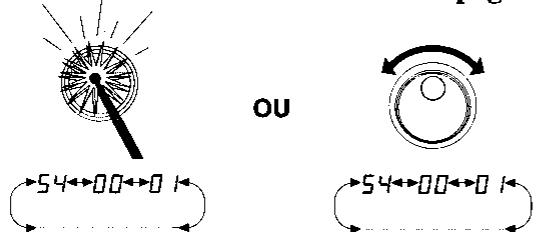

- Tout en maintenant enfoncée l'une des deux touches PAD ASSIGN, tapez plusieurs fois de suite sur le même pad ou tournez le cadran SELECTOR jusqu'à ce que le numéro de la voix voulue apparaisse sur l'affichage. (Reportez-vous à la liste des voix "Voice List" fournie ou donnée à la page 33.)
Les numéros de voix défilent de 00 à 54 à 00 lorsque vous battez sur les pads de percussion.
La touche PAD ASSIGN fait défiler les numéros dans le sens décroissant, alors que la touche PAD ASSIGN les fait défiler dans le sens croissant.
- Relâcher la touche PAD ASSIGN.
Une nouvelle voix est maintenant assignée au pad de percussion.
- Répétez les étapes 1 à 4 pour assigner les voix vouluès aux autres pads de percussion du DD-9.
Le DD-9 revient toujours à l'ensemble de percussion P0 en cas d'assignation d'une voix à un pad. Toutes les modifications d'assignation de voix sont mémorisées dans l'ensemble de percussion personnel jusqu'à ce que l'instrument soit mis hors tension.
Le DD-9 offre une grande variété de styles rythmiques automatiques, dont des variations de motifs de base à 8 temps et à 16 temps et des styles plus exotiques tels que les sons Afro ou Calypso. Vous pouvez jouer pendant la reproduction des styles rythmiques automatiques du DD-9 (la liste des styles est donnée sur la face avant). Sélection et reproduction d'un style rythmique automatique : 1. Appuyez sur la touche STYLE ou tournez le cadran SELECTOR jusqu'à ce que le numéro du style voulu apparaisse sur l'affichage.

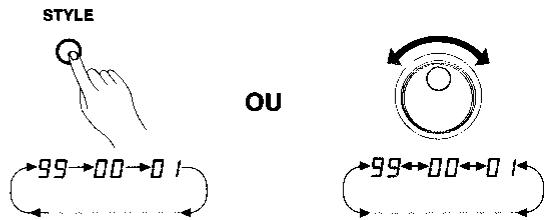

Les numéros des styles rythmiques automatiques défilent toujours dans le sens croissant lorsque vous appuyez sur la touche STYLE.
Le cadran SELECTOR peut être tourné dans un sens ou dans l'autre et les numéros des styles rythmiques automatiques défilent dans le sens croissant ou décroissant selon le cas.
- Appuyez sur la touche START/STOP.
La reproduction du style rythmique automatique sélectionné commence.
Pour arrêter la reproduction, appuyez une deuxième fois sur la touche START/STOP.
Vous pouvez sélectionner un autre style rythmique automatique ou régler le tempo, CHOISIR un ensemble de percussion, activer le mode d'effets sonores pendant la reproduction d'un style rythmique automatique. À la mise sous tension de l'instrument, le style rythmique automatique "Dance 1" est automatiquement sélectionné et l'affichage indique "00". Le style rythmique automatique "00" est automatiquement affiché à l'arrêt du morceau de démonstration.
Le tempo peut être réglé sur 35 paliers entre 40 et 280 temps par minute. Les paliers de réglage sont indiqués sur l'affichage par des valeurs comprises entre 01 et 35. Le tempo par défaut varie en fonction du style rhythmique automatique sélectionné.
1. Appuyez sur la touche TEMPO pour activer le mode TEMPO.
TEMPO
La valeur du tempo précédemment sélectionné apparait sur l'affichage et le point tempo droit s'allume.
Après avoir relâché la touche TEMPO, vous avez environ trois secondes pour régler le tempo avant que le DD-9 ne revienne au mode de style rythmique automatique.

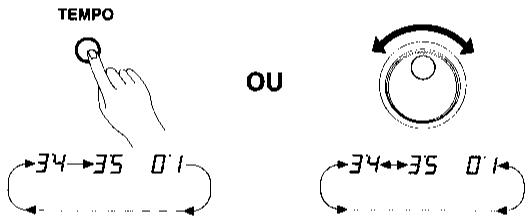

2. Appuyez plusieurs fois de suite sur la touche TEMPO ou tournez le cadran selector jusqu'à ce que la valeur de réglage du TEMPO voulu apparaisse sur l'affichage.
Les valeurs de réglage du tempo défilent toujours dans le sens croissant lorsque vous appuyez sur la touche TEMPO.
Le cadran SELECTOR peut être tourné dans un sens ou dans l'autre et les valeurs de réglage du tempo défilent dans le sens croissant ou décroissant selon le cas.
La plage de réglage du tempo va de 40 à 280 temps par minute (bpm). Vous pouvez modifier le réglage du tempo pendant la reproduction de n'importe quel style rythmique automatique.
Le DD-9 offre une fonction "TAP START" permettant de régler le tempo en fonction de la vitesse avec laquelle vous jouez. C'est une fonction avancée extrêmement commode pour coordonner votre tempo et le tempo du style rythmique automatique sélectionné.
Réglage du tempo en mode TAP START:
- Appuyez sur la touche TAP START pour activer le mode correspondant.
Le point gauche d'indication du tempo se met à clignoter en suivant le tempo pour indiquer que vous serez en mode TAP START.
Pour désactiver le mode TAP START, appuyez de nouveau sur la touche TAP START.
- Tapez n'importe quel pad trois ou quatre fois selon le tempo du style rythmique automatique sélectionné.
- La reproduction du style rythmique automatique commencera au tempo désiré immédiatement après le 3ème ou le 4ème battement sur le pad de percussion.
- Pour arrêter la reproduction, appuyez sur la touche START/STOP.
Pour arrêter la reproduction et activer le mode d'attente TAP START, appuyez sur la touche TAP START.
START/
STOP
TAP
START
Points d'indication du tempo de l'affiche
Le DD-9 comprend deux points d'indication du tempo qui s'allument à la partie supérieure de l'affichage. Pendant la reproduction d'un style rythmique automatique, les deux points clignotent pour indiquer visuellement le tempo. Les points clignotent de la manière suivante:
1ere mesure
1er temps
2ème temps
3ème temps
4ème temps
2ème mesure
Effet sonore
Le DD-9 est pourvu de trois effets de roulement automatiques qui donnent plus de couleur à votre musique. Ces effets sont : ECHO, FLAM et ROLL. Chacun de ces effets varie en fonction du tempo sélectionné de sorte que le battement initial lance l'effet et que le DD-9 maintient le temps pendant toute la durée de l'effet. Les effets AUTO ROLL ne peuvent être appliqués qu'aux pads de percussion.
Sélection d'un effet AUTO ROLL:
Le réglage précédemment sélectionné est indiqué sur l'affichage pendant au moins 3 secondes.
Le réglage AUTO ROLL OFF est automatiquement sélectionné à la mise sous tension de l'instrument. La fonction AUTO ROLL peut produire des effets inattendus ou ne produire aucun effet selon la voix sélectionnée et le réglage du tempo.
Réglage de l'effet Description
Aucun effet AUTO ROLL est assigné.
Un écho de huit notes s'atténuant progressivement est ajusté à une seule mesure.
Le DD-9 produit deux notes (appelées un fla) pour chaque note que vous jouez.
Le DD-9 produit un roulement de caisse synchronisé sur le réglage du tempo. Chaque fois que vous bataz un pad de percussion, un roulement suit.
Le DD-9 comprend quatre pads d'effet sonore donnant accès à 16 effets sonores à la fois réaliste et diversifiés. Un ensemble de quatre effets sonores, représenté sur le DD-9 par des pictogrammes, est accessible par chaque pad d'effet sonore.
1. Appuyez sur la touche se SELECT pour activer le mode d'effet sonore.
L'effet sonore précédemment sélectionné apparait sur l'affichage.
Après avoir relâché la touche SE SELECT, vous avez environ trois secondes pour sélectionner les effets sonores avant que le DD-9 ne revienne au mode de style rythmique automatique.
2. Appuyez plusieurs fois de suite sur la touche se SELECT ou tournez le cadran selector jusqu'à ce que numéro d'effet sonore désiré apparaissent sur l'affichage.
SE SELECT ou
Les nombres d'effet sonore défilent toujours dans le sens croissant lorsque vous appuyez sur la touche SE SELECT.
Le cadran SELECTOR peut être tourné dans un sens ou dans l'autre et les numéros d'effet sonore défilent dans le sens croissant ou décroissant selon le cas.
Dans de nombreux cas, ce qui semble une erreur de fonctionnement a souvent une cause très simple. Veuillez tout d'abord lire le guide de dépannage suivant avant de présumer que votre DD-9 est défectueux.
Si le problème que vous avez n'est pas indiqué ci-dessous, ou si les solutions suggérées ne produisent aucun effet, faites examiner votre DD-9 par un distributeur Yamaha agréé.
N'essayez pas de réparer vous-même cet instrument de percussion numérique, vous risqueriez de l'endommager.
Un bourdonnement ou un clic se produit momentanément à la mise sous/hors tension du DD-9.
C'est un phénomène normal du à une surtension passagère se produisant chaque fois que l'interrupteur d'alimentation POWER est sollicité.
L'affichage est complètement AS FIRE.
Les piles sont presque vides et doivent être remplacées immédiatement.
Aucun son ne sort des haut-parleurs.
Le volume est trop bas et doit être réglé correctement. Un cordon est branché à la prise HEADPHONES/AUX OUT et doit être débranché.
Ce n'est pas la bonne voix qui résonne lorsqu'on tape un pad.
La voix voulue n'a pas été correctement assignée au pad de percussion. Utilisez la fonction PAD ASSIGN pour assigner la voix voulue au pad voulu.
Les assignations de la voix personnelle ont disparu ou les assignations par défaut ont été rétablies.
Les piles sont presque vides et doivent être remplacées immédiatement. L'interrupteur d'alimentation POWER a été mis sur OFF puis de nouveau sur ON et les voix par défaut ont été rétablies. Utilisez la fonction PAD ASSIGN pour programmer de nouveau les voix voulues.
Lorsque les pads sont frappés, l'affichage s'éteint momentanément et indique ensuite "00".
Les piles sont presque vides et doivent être remplacées immédiatement.
Fiche technique
Pads de percussion
4 pads (sensibles au toucher)
Pads d'effet sonore
9 d'origine + 1 personnel
Styles rythmiques automatiques
Voix instrumentales et d'effet sonore
Fonctions auxiliaires
Tap Start, Auto Roll, rythme auto, séquence de démonstration
Commandes
Interrupteur d'alimentation, cadran selecteur, touches de réglage du volume, touche PERC. SET, touche TEMPO, touche TAP START, touches PAD ASSIGNN, touche START/STOP, touche AUTO ROLL, touche SE SELECT, touche DEMO
Affichage
STYLE/PERC. SET/TEMPO et autres réglages
Connecteurs
Sources d'alimentation
Adaptateur secteur
YAMAHA PA-1, PA-1B, PA-3 ou
PA-3B (vendues en séparation)
Piles
Six piles "AA", SUM-3, R-6 ou des piles équivalentes
(vendues séparément)
- Les spécifications peuvent être modifiées sans aucun avis.
Percussion Set List
| Name | PAD 1 | PAD 2 | PAD 3 | PAD 4 | |||||
| P0 | CUSTOM SET | 01 | Bass Drum 2 | 04 | Snare 2 | 10 | E. Tom 1 Hi | 18 | Crash Cymbal |
| P1 | BASIC SET | 00 | Bass Drum 1 | 03 | Snare 1 | 13 | Hi-Hat (Closed) | 17 | Ride Cymbal |
| P2 | FILL IN SET | 03 | Snare 1 | 10 | E. Tom 1 Hi | 11 | E. Tom 1 Low | 18 | Crash Cymbal |
| P3 | ROCK SET | 01 | Bass Drum 2 | 04 | Snare 2 | 09 | Tom Low | 18 | Crash Cymbal |
| P4 | DANCE SET | 02 | Bass Drum 3 | 06 | Snare 3 | 12 | E. Tom 2 | 49 | Orchestra Hit |
| P5 | LATIN SET 1 | 22 | Conga Mute | 20 | Conga Hi | 21 | Conga Low | 25 | Cabasa |
| P6 | LATIN SET 2 | 28 | Timbale Hi | 29 | Timbale Low | 26 | Cowbell | 18 | Crash Cymbal |
| P7 | LATIN SET 3 | 23 | Agogo Hi | 24 | Agogo Low | 27 | Cuica | 31 | Hand Clap |
| P8 | EFFECT SET | 43 | SFX 1 | 44 | SFX 2 | 45 | SFX 3 | 49 | Orchestra Hit |
| P9 | REMIX SET | 04 | Snare 2 | 05 | Snare Reverse | 18 | Crash Cymbal | 19 | Crash Reverse |
