Merci d’avoir fait l'acquisition d’une enceinte Yamaha BBT410S/210S/110$. Afin de tirer parti au mieux de ce produit, tant sur les plan des performances que sur celui de la durée de vie, veuillez lire complètement ce mode d’emploi avant de commencer à l'utiliser.

Après lecture de ce manuel, rangez-le en lieu sûr pour le retrouver lorsque vous aurez besoin de le

Précautions à prendre

© Évitez d'utiliser vos amplificateur et enceinte(s) dans les lieux suivants pour ne pas risquer de les endommager

+ Dans un lieu exposé aux rayons du soleil ou près d'un appareil de chauffage.

+ Dans un lieu très froid ou très chaud.

+ Dans un lieu très humide ou très poussiéreux.

+ Dans un lieu soumis à des chocs ou à des vibrations importants.

© Si l'un des incidents suivants se produit, débranchez le câble du jack INPUT le plus rapidement possible, puis contactez le revendeur chez qui vous avez fait l'acquisition du produit pour le faire réparer. + Le câble ou le connecteur de l'enceinte est endommagé. + Il n'y a pas de son produit et une odeur anormale ou une fumée est présente. + Une substance étrangère a pénétré dans l'appareil, ou du liquide a été répandu sur l'appareil. + L'appareil est mouillé ou humide (pluie, etc.). + Quelque chose d'anormal où d'endommagé est détecté sur l'appareil.

© Avant de raccorder l'enceinte à un amplificateur de puissance ou à d'autres appareils, assurez-vous que tous les dispositifs concernés sont HORS tension. Dans le cas contraire, vous risqueriez d'endommager les haut-parleurs, etc.

Caractéristiques techniques

Lorsque vous raccordez l'appareil à un amplificateur de puis- sance, etc., utilisez le câble d'enceinte fourni ou un câble d'enceinte du commerce (avec connecteur monophonique standard). L'utilisation d'un câble de guitare blindé normal, etc. peut entraîner une surchauffe de ce câble ou des dommages plus importants.

Votre amplificateur Yamaha est un appareil musical de précision. Manipulez-le avec délicatesse et évitez de le laisser tomber ou de le cogner contre d'autres surfaces.

N'exercez pas de force excessive sur les commutateurs, potentiomètres et autres boutons de commande.

Pour éviter d'endommager l'appareil et de recevoir une décharge électrique, n'ouvrez jamais son boîtier pour accéder à ses circuits internes.

Ne posez jamais l'appareil sur une surface instable, sur une table ou sur une surface en pente. De plus, n'empilez pas l'appareil avec d'autres de façon excessive. Il pourrait tomber et blesser quelqu'un.

* Si l'appareil doit être empilé, nous vous recommandons de retirer les

roulettes de celui-ci et éventuellement de l'enceinte pour éviter qu'il se

N'utilisez en aucun cas de benzène, de white spirit ou un autre solvant pour nettoyer l'appareil, car ces produits chimiques pourraient endommager ou décolorer son revêtement. Servez- vous uniquement d'un chiffon doux et sec pour dépoussiérer et nettoyer l'appareil.

Modèle BBT410S BBT210S BBT110S Haut-parleurs 4 x HP grave (Woofer) de 25 cm 1 x HP aigu (Tiveeter)

2 x HP grave (Woofer) de 25 cm 1 x HP aigu (Tweeter)

TXHP grave (Woofer) de 25 cm 1 x HP aigu (Tweeter)

Jack d'entrée Jack standard monophonique

Impédance 40 4a 4Q Dimensions (1 x h xp) | 596 x 640 x 483 mm 596 x 403 x 363 mm 430 x 372 x 363 mm Poids 29 kg 21 kg 14,5 kg

Accessoires Câble d'enceinte 4 x Roulettes

Mode d'emploi (le présent livret)

Câble d'enceinte Mode d'emploi (le présent livret)

Câble d'enceinte Mode d'emploi (le présent livret)

* Les caractéristiques et l'aspect de l'appareil sont susceptibles de modifications sans préavis aux fins d'amélioration.

Utilisation de l’enceinte

L'enceinte est capable de gérer une puissance de 250 W et son impé- dance est de 4 @.

Vérifiez les caractéristiques (puissance de sortie/impédance) de la tête d'amplification ou de l'amplificateur de puissance que vous comptez raccordez à l'enceinte et servez-vous en dans des conditions satisfai- sant les recommandations relatives à l'enceinte. Par ailleurs, si vous comptez raccorder plusieurs enceintes, déterminez l'impédance totale* du système et utilisez une tête d'amplification ou un amplificateur de puissance correspondant aux spécifications des enceintes.

+ Pour protéger l'enceinte de tout risque, assurez-vous que la tête d'amplification ou l'amplificateur de puissance est HORS “0” avant d'effectuer

tension, ou que son volume est réglé tout branchement.

+ Utilisez le câble d'enceinte fourni ou un câble d'enceinte du commerce (connecteur standard monophonique) pour effec- tuer le branchement. L'utilisation d’un câble de guitare blindé normal, etc. peut entraîner une surchauffe de ce câble ou des dommages plus importants, car le niveau du signal est élevé.

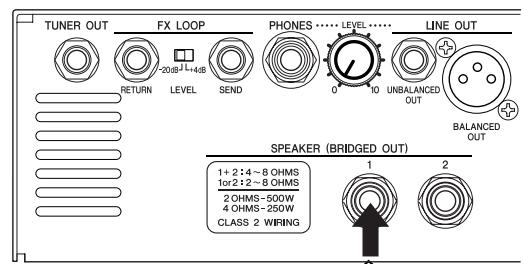

En utilisant le câble d'enceinte fourni, raccordez le jack femelle libellé INPUT situé à l'arrière de l'enceinte au jack femelle de sortie vers les enceintes de la tête d'amplification ou de l'amplificateur de puissance {sur la tête Yamaha BBT500H, ces jacks sont libellés SPEAKER 1, 2).

E Réglage de niveau du haut-parleur d’aigus (Tweeter)

Le tweeter produit principalement des fréquences élevées, situées au-

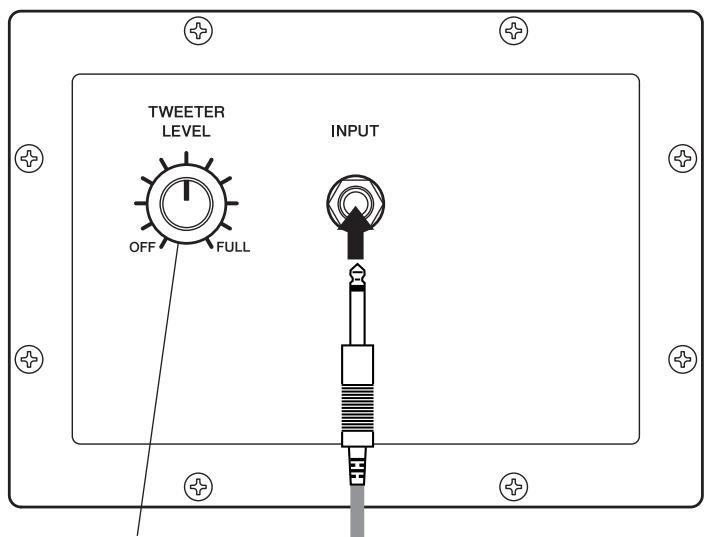

Servez-vous du potentiomètre libellé TWEETER LEVEL et situé à l'ar- rière de l'enceinte pour régler le niveau de sortie du tweeter.

[Face arrière de l’enceinte]

Réglage de niveau du tweeter

( D * Impédance totale Lorsque plusieurs enceintes sont utilisées pour former un seul sys-

tème, l'impédance totale du système d'enceintes varie selon la fa- on dont les enceintes sont interconnectées.

© Connexion en série

ère Enceinte + 2ème enceinte + 3ème enceinte …

L'interconnexion de trois enceintes de 4 Q en série, illustrée ci- dessous, aboutit à une impédance totale de 12 ©.

© Connexion en parallèle

Impédance totale = 1 1 1 a ère Encointe 2ème Enceinte 3ème Encointe Linterconnexion de trois enceintes de 4 Q en parallèle, illustrée ci- dessous, aboutit à une impédance totale de 1,3 Q.

IL Jack de sortie enceinte de la tête d'amplification / de l'amplificateur de puissance

Câble d'enceinte (fourni)
