| Type de produit | Préamplificateur et processeur d'effets pour guitare acoustique |
| Marque | YAMAHA |
| Modèle | AGSTOMP |
| Catégorie | Effets de guitare |
| Alimentation | Adaptateur secteur 12V CC, 1A (modèle AC-10 fourni) ; alimentation fantôme +9V pour guitare |
| Dimensions (approx.) | 310 × 230 × 75 mm |
| Poids (approx.) | 1,2 kg |
| Entrée | Jack 6,35 mm (TS ou TRS pour alimentation fantôme) |
| Sorties analogiques | 2 × Jack TRS (L/MONO et R) symétriques |
| Sortie numérique | Coaxiale (COAXIAL) – 44,1 kHz |
| MIDI | Entrée et sortie MIDI (DIN 5 broches) |
| Casque | Jack stéréo 6,35 mm (PHONES) |
| Pédale d'expression | Entrée pour pédale YAMAHA FC-7 (optionnelle) |
| Effets intégrés | Limiteur, Chorus/Delay, Réverbération (Hall/Room/Plate) |
| Égaliseur | Bass, Middle, Treble, Presence – avec fréquences charnières variables |
| Simulateur de microphone | 8 types (Condenser 1/2, Dynamic 1/2, Tube 1/2, Nylon Str 1/2) |
| Réduction de Larsen | 5 filtres sélectifs avec réglages manuels et auto |
| Mémoire de patches | Patches utilisateur et préréglés (blocs de mémoire) |
| Affichage | Afficheur numérique (numéros de patch, valeurs) |
| Interrupteurs au pied | 3 interrupteurs (sélection patch, activation d'effets, etc.) |
| Fonctions supplémentaires | Accordeur, Mode utilitaire, mode manuel |
| Entretien et nettoyage | Chiffon sec et doux ; ne pas utiliser de solvants |
| Accessoires fournis | Adaptateur secteur AC-10, câble TRS, câble de conversion TRS-XLR, pile factice |
FOIRE AUX QUESTIONS - AGSTOMP YAMAHA
Questions des utilisateurs sur AGSTOMP YAMAHA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Effets de guitare au format PDF gratuitement ! Retrouvez votre notice AGSTOMP - YAMAHA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AGSTOMP de la marque YAMAHA.
MODE D'EMPLOI AGSTOMP YAMAHA
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
- Ceci ne s'applique qu'aux produits distribués par Yamaha Canada Musique Ltée.

Nous vous remercions d'avoir fait l'acquisition du préamplificateur de guitare acoustique YAMAHA AG-Stomp.
Avant de vous servir de votre préamplificateur AG-Stomp, nous vous recommandons vivement de lire attentivement ce mode d'emploi pour avoir la certitude de bien comprendre ses nombreuses fonctions et de lui assurer une longévité optimale. Par ailleurs, conservez le mode d'emploi dans un lieu sûr à des fins de consultation ultérieure après l'avoir lu.
Nomenclature 6
■ Pupitre 6 Panneau arrière 9
Branchements 10
■ Application du courant d'alimentation 10 Raccordement d'une console de mixage ou d'un amplificateur 10 ■ Raccordement d'un casque d'écoute 11 Sortie numérique 11 ■ Raccordement d'une pédale EXP 11 ■ Raccordement d'appareils MIDI 11
Utilisation du AG-Stomp 12
■ Raccordement de la guitare 12 ■ Production de sons 13 ■ Édition des paramétrages 13 ■ Sélection de patches 17 ■ Sauvegarde des patches 19 ■ Autres fonctions de commodité 19
Mode d'accordeur 23
Comment accéder au mode d'accordeur.... 23 Accordage 23 Réglage de la hauteur standard du son 23
Mode utilitaire 24
À propos du mode utilitaire 24 • Fonctions d'interrupteur au pied 24 • Fonctions MIDI 25 Paramétrage de commande externe 26 Paramétrage de pédale EXP 27 Mode de fonctionnement de l'atténuation de l'effet de Larsen 27
Précautions d'usage
- Pour éviter tout risque d'endommagement à votre AG-Stomp, évitez de vous en servir dans les endroits mentionnés ci-dessous :
- En plein soleil ou près d'un appareil de chauffage.
- Dans les lieux à températures extrêmes, basses comme élevées.
- Dans les lieux à un très fort pourcentage d'humidité ou excessivement poussiéreux.
- Dans les lieux soumis à des chocs violents ou de fortes vibrations.
- Assurez-vous que l'interrupteur d'alimentation du AG-Stomp est placé sur OFF et que l'alimentation de tous les autres apparèils périphériques est coupée avant de faire les connexions.
- Ramenez tous les potentiomètres de réglage OUTPUT sur la position "0" de manière à ne pas endommager les haut-parleurs au moment d'effectuer la mise sous tension ou la mise à l'arrêt.
- Coupez systématiquement l'alimentation de l'appareil avant de raccorder un haut-parleur à l'appareil.
- Ne forcez jamais sur les commutateurs, les boutons et les commandes de réglage.
- Votre AG-Stomp est un appareil de haute précision. Vous devez le manipuler délicatement et sur tout éviter de le buter ou de le laisser tomber par terre.
- Par mesure de sécurité, prenez toujours la précaution de débrancher la prise d'alimentation secteur de la prise murale utilisée pour l'alimentation si la foudre risque de tomber dans la région où vous utilisez votre appareil.
- Éloignez le AG-Stomp des environnements lumineux au néon ou des dispositifs d'éclairage à lampes fluorescentes pour qu'il ne recueille pas de parasites.
- Pour éviter tout risque d'endommagement voire d'électrocution, n'ouvre jamais le coffret de l'appareil ni ne modifie les circuits internes.
- N'utilisez jamais de benzène, diluant chimique ou autres produits volatiles pour effectuer l'entretien de l'appareil car ceci aurait pour effet de l'endommager voire de provoquer une décoloration de la finition extérieure. L'accumulation de poussière et les taches doivent être retirées de l'appareil avec un morceau d'étoffe sec et souple.

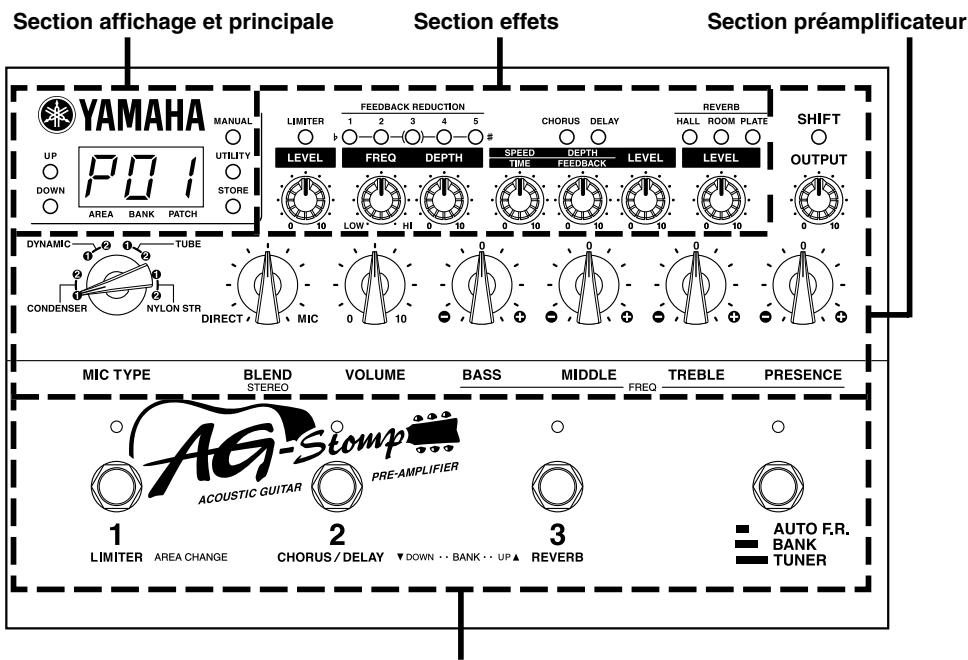

Pupitre

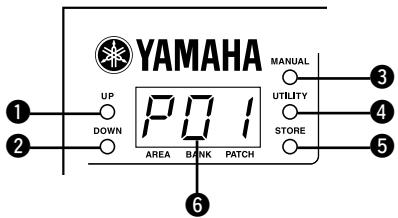

Section interrupteur au pied

Bouton de sélection décroissante (DOWN)
Appuyez sur l'un des boutons pour changer de numéro de patch (Patch) d'une unité +1/-1. Maintenez le bouton enfoncé pour changer de numéro de bloc de mémoire (Bank) d'une unité +1/-1. Appuyez simultanément sur les boutons [UP] et [DOWN] pour basculer alternativement entre les secteurs Preset User ↔ Preset.
Notez par ailleurs que lorsque leurs voyants clignotent, cela sert de rappel à propos du rapport qui existe entre le positionnement du potentiomètre et la valeur des données de patch.
3 Bouton de sélection manuelle (MANUAL) Indépendamment des paramétrages de patch sélectionnés, ce bouton permet de modifier le son de celui produit par les paramètres déterminés par le positionnement actuel de chaque potentiomètre. Le voyant intégré dans le bouton clignotera si le paramétrage du patch est modifié.
Appuyez simultanément sur les boutons [MANUAL] et [UTILITY] pour accéder au mode de paramétrage de commande extérieure. ( page 22)
4 Bouton d'utilitaire (UTILITY)
Permet de passer en mode utilisé. ( page 24) Appuyez simultanément sur les boutons [UTILITY] et [STORE] pour accéder au mode d'accordeur. ( page 23)
• Bouton de retenue (STORE)
Permet de passer en mode de retenue. (→ page 19)
6 Afficheur
Affiche les numéros de patch, les valeurs de paramètre sélectionné ou autre.

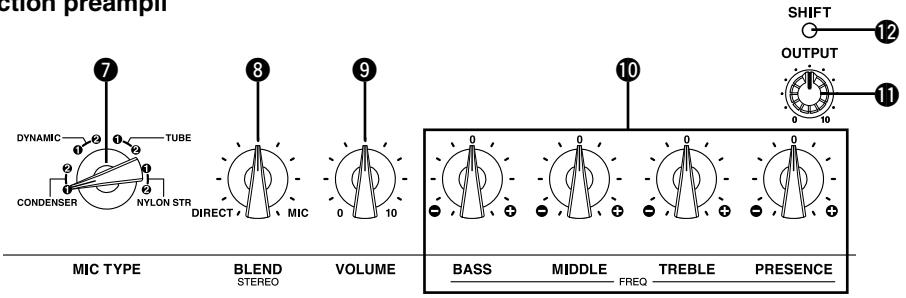

Section préampli
7 Sélecteur de type de microphone MIC TYPE (MIC TYPE)
Sélectionnez le type de simulateur de microphone. En mode utilisé, il est utilisé pour la sélection des fonctions que vous souhaitez ajuster telles que les fonctions d'interrupteur au pied ou les fonctions MIDI.

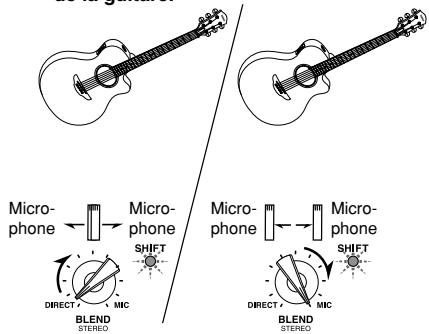

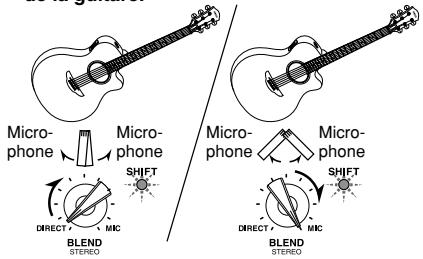

3 Potentiomètre de mélangeur (BLEND/STEREO)
Ce potentiomètre de réglage est utilisé pour ajuster l'équilibre entre le son direct délivré par la guitare et le son produit par le simulator de microphone. (→ page 15)
Quand le réglage est fait en mode SHIFT, le potentiomètre est utilisé pour ajuster le réglage stéréo du simulator de microphone. ( page 15)
9 Potentiomètre de réglage volume
Ce potentiomètre contrôle le volume sonore absolu de celui ajusté par les potentiomètres de tonalité.
- Le réglage du potentiomètre VOLUME est sauvegardé en mémoire.

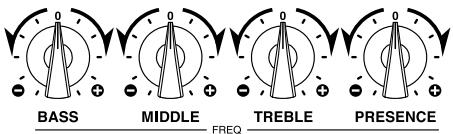

Potentiomètres de réglage de tonalité (BASS, MIDDLE, TREBLE, presence)
Ils permettent d'ajuster le niveau des fréquences de tonalité contrôlées par les potentiomètres respectifs.
Lorsque le mode SHIFT est appliqué, les potentiomètres ajustent la fréquence charnière variable du potentiomètre de réglage de tonalité respectif. ( page 14)
Potentiomètre de niveau de sortie (OUTPUT)
Il permet d'ajuster le niveau de sortie des signaux délivrés par les prises de sortie du AG-Stomp (OUTPUT, PHONES).
- Le réglage du potentiomètre OUTPUT n'est pas sauvegardé en mémoire.
12 Bouton SHIFT
Le bouton SHIFT permet de passer en mode SHIFT avec lequel le paramétrage stéréo du simulateur de microphone et les paramétrages de fréquence caractéristique variable de potentiomètre de tonalité peuvent être faits. ( pages 14 et 15)

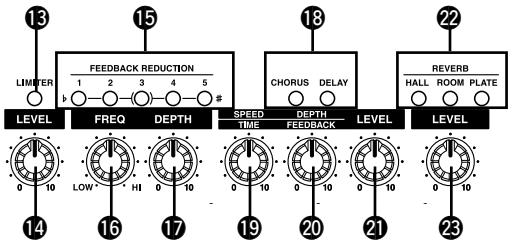

- Section des effets (Se référer au chapitre intitulé [Fonctions des effets et paramètres] de la page 21)
13 Bouton limiter
Active l'écrêteur (voyant allumé) ou le désactive (voyant éteint).
14 Potentiomètre de réglage de niveau LEVEL
Ajuste la profondeur de l'effet produit par l'échéateur. Le tourner vers la droite pour accentuer la profondeur de l'effet.
- Aucun effet n'est produit par l'échéateur quand le potentielmètre est placé sur "0".
15 Boutons d'atténuation de l'effet de larsen (feedback reduction 1-5)
Les cinq filtres. Ces commutateurs sont des filtres sélectifs permettant l'élimination de l'effet de Larsen. Les cinq filtres sélectifs peuvent être utilisés pour isoler et éliminer les fréquences responsables de l'effet de Larsen. Le voyant du filtre sélectif s'allume quand le filtre de la bande correspondante est actif. Il est possible d'utiliser les cinq filtres sélectifs en même temps.

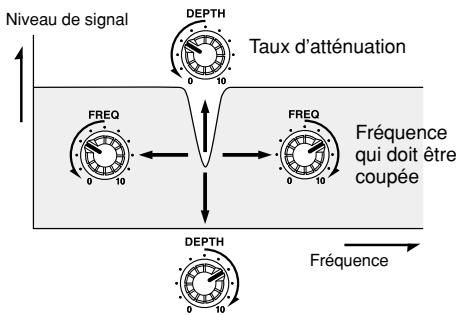

Potentiomètre de réglage de fréquence (FREQ)
Ajuste la fréquence du filtré sélectif d'atténuation d'effet de Larsen sélectionné. ( page 16)
Potentiomètre de réglage de profondeur DEPTH (DEPTH)
Ajustez la profondeur du filtrage sélectif d'atténuation d'effet de Larsen sélectionné. ( page 16)
Boutons d'effet de chœur/temporisation (CHORUS/ DELAY)
Ces boutons permettent de sélectionner les effets de chœur et de temporisation. Le voyant de l'effet actuellement sélectionné s'allume.
Potentiomètre de réglage de vitesse/durée (SPEED/TIME)
Effet de choeur : Ajuste la vitesse de l'effet de choeur. Effet de temporisation : Ajuste la durée de temporisation.
Potentiomètre de réglage de profondeur/effet de larsen (depth/feedback)
Effet de choeur: Ajuste la profondeur de l'effet de choeur.
Effet de temporisation: Ajuste la durée pendant laquelle la temporisation est répétée.
Potentiomètre de réglage LEVEL
Effet de choeur: Ajuste le niveau de sortie de l'effet de choeur.
Effet de temporisation: Ajuste le niveau de sortie de l'effet de temporisation.
Boutons d'effet de réverbération (HALL/ROOM/PLATE)
Ces boutons permettent de choisir le type d'effet de réverbération qui doit être ajouté au son. Le voyant de l'effet actuellement sélectionné s'allume.
Potentiomètre de réglage de volume de réverbération (REVERB)
Cale le pourcentage de réverbération ajouté au son de la guitare.

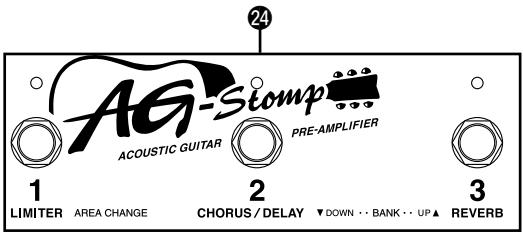

24 Interrupteurs au pied 1, 2, 3
Suivant les paramétrages effectués à partir du mode utilisé (→ page 24), ces interrupteurs peuvent fonctionner de la manière suivante:
- Sélectionner un patch (1/2/3) à partir du bloc de mémoire qui est couramment sélectionné.
- Activer ou désactiver les blocs d'effet (1: écho; 2: Chorus/ temporisation, 3: Réverbération)
Sélecteur de bloc de mémoire (AUTO F. R./BANK/TUNER)
- Enforcez le commutateur quand l'effet de Larsen se manifeste : Le AG-Stomp identifiera
automatique la fréquence responsable et appliquera un contrôle sélectif en conséquence. (→ page 16)
- Maintenez le commutateur enfoncé jusqu'à ce que l'afficheur clignote: Utilisez l'interrupteur au pied 1 pour changer de secteur, l'interrupteur au pied 2 ou 3 pour changer de bloc de mémoire. ( page 18)
- Maintenez le commutateur enforcé jusqu'à ce que "L'ou" apparaissent dans l'afficheur: Accédez au mode d'accordeur. ( page 23)

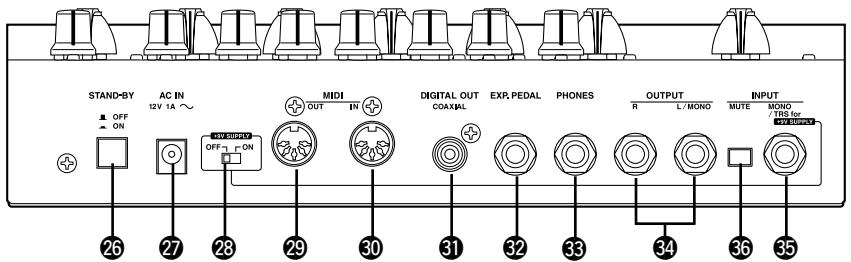

Panneau arrêté

Interrupteur d'alimentation (STAND-BY ON/OFF) Interrupteur d'alimentation de l'appareil.
- Par mesure de précaution et de façon à ne pas endommager les haut-parleurs, réglez toujours le potentiomètre de réglage de niveau de sortie OUTPUT ① sur “0” avant de mettre l'appareil sous tension ou de l'arrêter. Prise d'adaptateur d'alimentation secteur (AC IN 12V 1A)
Raccorder l'adaptateur d'alimentation fourni avec l'appareil à cette prise.
- Ne jamais se servir d'un adaptateur d'alimentation secteur différent de celui fourni avec l'appareil. En effet, l'utilisation d'un adaptateur d'alimentation secteur différent peut endommager l'appareil, provoquer une surchauffe noire un incendie ou autre.
Interrupteur d'alimentation de guitare (+9V SUPPLY ON/OFF)
Cet interrupteur permet d'appliquer le courant d'alimentation (courant continu de 9 volts) au préamplificateur incorporé d'une guitare acoustique électrique en passant par l'intermédiaire de la prise INPUT du AG-Stomp en utilisant le câble à jack de raccordement TRS fourni. ( page 12).
Prise de sortie MIDI OUT
Cette prise est utilisée pour transmettre les données MIDI du AG-Stomp telles que les modifications de paramètre, les modifications de programme, les données internes de la mémoire du AG-Stomp ou autres. ( page 18).
Prise d'entrée MIDI IN
Cette prise est utilisée pour recevoir les données MIDI provenant d'un appareil MIDI externe tel qu'un contrôleur à pédale MIDI ou autre pouvant être utilisé pour sélectionner les patches, ajuster le volume ou contrôles effets individuels du AG-Stomp. ( page 18)
Par ailleurs, les données du AG-Stomp sauvegardées dans un appareil MIDI externe peuvent être renvoyées au AG-Stomp par l'intermédiaire de cette prise. ( page 25).
Prise de sortie numérique (DIGITAL OUT)
Cette prise est utilisée pour transmettre les signaux de sortie du AG-Stomp sous la forme de données numériques.
La raccorder à un appareil équipé d'une prise d'en
traînée numérique (COAXIAL) tel qu'une console de mixage numérique ou autre. ( page 11).
2 Prise de pédale (EXP. PEDAL) Raccordez un contrôleur à pédale (pédale d'expression) (optionnelle) telle que la pédale YAMAHA FC-7 à cette prise pour contrôleurs paramétrés individuels du AG-Stomp. ( pages 22, 27) Prise de casque d'écoute (PHONES)
Raccordez un casque d'écoute (optionnel) à cette prise pour contrôler le son du AG-Stomp lorsque vous désirez répéter en privé. ( page 11).
- Le raccordement du casque d'écoute n'empêche pas les signaux audio d'être délivrés par la prise de sortie OUTPUT et la prise de sortie numérique DIGITAL OUTPUT.
Prises de sortie (OUTPUT R, L/MONO)
Ce sont les prises de sortie analogiques du AG-Stomp (cable TRS symétrique). Raccordez ces prises aux prises d'entrée d'un amplificateur de puissance et d'un système de haut-parleurs, d'un amplificateur de guitare, d'une console de mixage ou autre.
Un câble à jack de raccordement TRS de sonorisation extérieure disponible dans le commerce peut être utilisé pour transmettre les signaux audio TRS symétriques à partir du AG-Stomp. Par ailleurs, les câbles de conversion TRS-XLR raccordés à ces prises délivrent un signal audio symétrique aux prises XLR d'une console de mixage, etc. (→page 10).
- Utilise la prise L/MONO pour raccorder un appareil monaural.
Prise d'entrée (INPUT)
36 Commutateur de sourdine de source d'entrée (MUTE)
C'est la prise d'entrée du AG-Stomp. Raccordez une guitare à cette prise.
Le câble à jack de raccordement TRS fourni peut être utilisé pour délivrer le courant d'alimentation au préamplificateur incorporé d'une guitare acoustique électrique à partir du AG-Stomp. ( page 12). Le fait d'enclencher le commutateur de sourdine INPUT (—) permet de couper les signaux provenant de la prise INPUT de manière à empêcher des parasites ou autres de s'infiltrer dans le circuit. Utilise ce commutateur pour raccorder ou débrancher le câble de raccordement de la guitare.

Avant d'effectuer des branchements à n'importe laquelle des prises INPUT et/ou OUTPUT du AG-Stomp, vérifie que l'alimentation du AG-Stomp et de tous les autres appareils est coupée pour éviter tout risque d'électrocution voire d'endommagement des appareils.

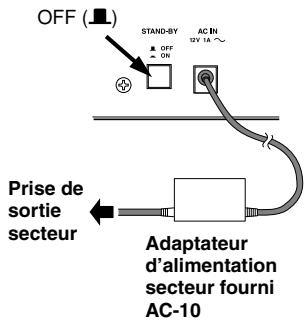

Application du courant d'alimentation
Utilisez l'adaptateur d'alimentation fourni (AC-10) pour alimenter le AG-Stomp.
- Vérifiez que l'interrupteur d'alimentation du AG-Stomp (STAND-BY) est en position OFF (■).
- Raccordez la fiche de l'adaptateur d'alimentation à la prise AC IN du AG-Stomp.
- Raccordez l'adaptateur d'alimentation à une prise de sortie secteur.

Utilisez uniquement l'adaptateur d'alimentation secteur fourni AC-10 pour alimenter l'appareil. En effet, l'utilisation d'un autre type d'adaptateur d'alimentation secteur peut endomager l'appareil, voir provoquer une surchauffe ou un incendie, ce qui peut constituer une situation grave.

Assurez-vous que la tension secteur utilisée est appropriée comme indiqué sur l'adaptateur d'alimentation secteur.

L'adaptateur d'alimentation secteur fourni AC-10 ne doit pas être utilisé avec d'autres appareils.
La forme de l'adaptateur d'alimentation à courant alternatif variera suivant le pays de destination de l'appareil.

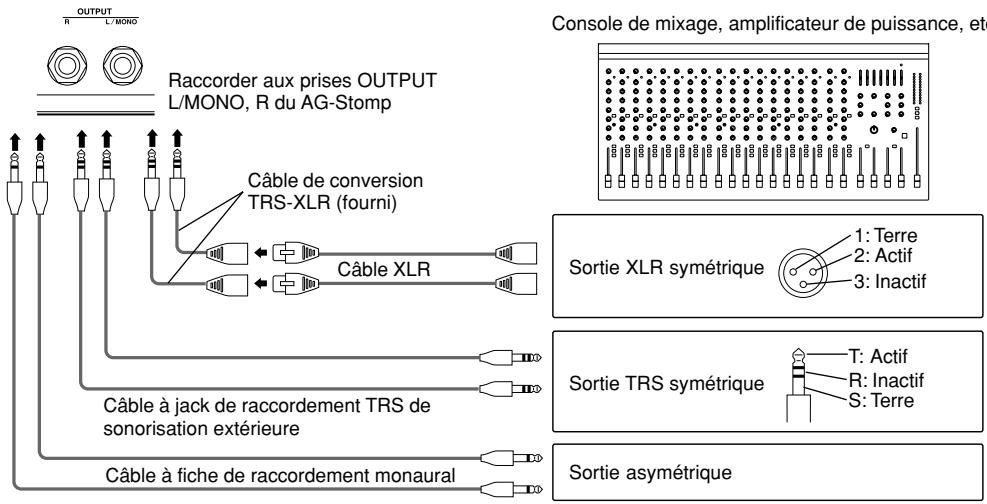

Raccordement d'une console de mixage ou d'un amplificateur
- Utilisez le câble de conversion TRS-XLR fourni pour convertir les sorties du AG-Stomp (TRS symétrique) en sortie XLR symétriques.
- Utilisez un câble à jack de raccordement TRS de sonorisation extérieure disponible dans le commerce pour relier la prise de sortie du AG-Stomp aux prises d'entrée symétriques d'une console de mixage, d'un amplificateur de puissance, etc.
- Quand un câble à fiche de raccordement monaural est utilisé, les connexions seront déséquilibrées.

Raccordement d'un casque d'écoute
Raccordez un casque d'écoute à la prise PHONES (stéréo standard) du AG-Stomp pendant vos interprétations ou pour répéter en privé.
Le réglage de volume du casque d'écoute peut être ajusté avec le potentiomètre de réglage OUTPUT.
- Le raccordement du casque d'écoute n'empêche pas les signaux audio d'être délivrés par la prise de sortie OUTPUT et la prise DIGITAL OUTPUT.

Lorsque vous utilisez un casque d'écoute, ajustez le niveau de sortie pour qu'il soit confortable et ne provoque pas de chic brutal dans vos oreilles.

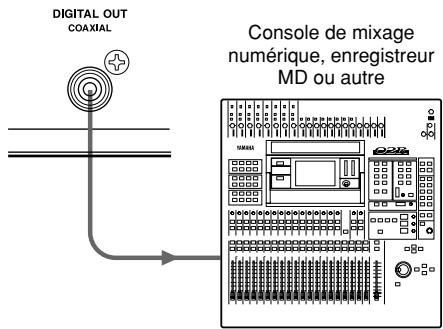

Sortie numérique
Le AG-Stomp est équipé d'une prise de sortie numérique (COAXIAL, 44,1 kHz) qui permet de le raccorder directement à la prise d'entrée numérique d'une console de mixage numérique, un enregistreur MD ou autre.
- Le niveau de sortie de la prise de sortie numérique DIGITAL OUT ne peut pas être ajusté avec le potentielomètre de réglage OUTPUT (le niveau est fixe).

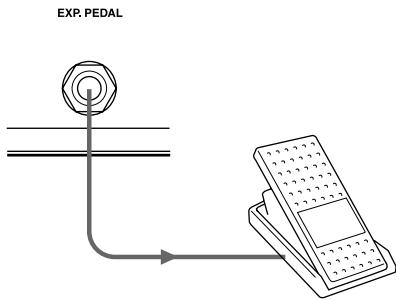

Raccordement d'une pédale EXP
Un contrôleur à pédale (pédale d'expression) (optionnel) tel que le modèle YAMAHA FC-7 ou un autre modèle peut être raccordé à la prise EXP. PEDAL du AG-Stomp pour vous permettre de contrôler les paramètres individuels du AG-Stomp. ( pages 22, 27)

Raccordement d'appareils MIDI
En utilisant les prises MIDI IN/OUT, vous pouvez échanger des informations MIDI entre le AG-Stomp et un appareil MIDI externe.
Ainsi, les données provenant du AG-Stomp peuvent être conservées dans un appareil MIDI (en utilisant la fonction de vidage de masse) tel que le YAMAHA MIDI Data Filer MDF3 ou un autre dispositif, tandis que les données provenant d'un appareil externe peuvent être chargées dans le AG-Stomp.
Par ailleurs, un contrôleur à pédale MIDI ou un autre appareil peut être utilisé pour sélectionner les patches du AG-Stomp, contrôler ses paramètres individuels ou appliquer des effets individuels. Notez que les appareils MIDI externes peuvent également être contrôlés par le AG-Stomp. Veuillez vous référer à la rubrique intitulée [Mode utiliseraire] ( page 24) pour de plus amples renseignements au sujet des fonctions MIDI.
Dans un premier temps, raccordez la guitare au AG-Stomp et jouez quelques notes pour vérifier.
Raccordement de la guitare
Avant d'effectuer le moindre raccordement, coupez l'alimentation du AG-Stomp, tournez le potentiomètre OUTPUT du AG-Stomp sur la position "0" et commutez l'interrupteur +9V SUPPLY en position "OFF". Ensuite, raccordez la prise d'entrée INPUT implantée à l'arrière à la prise de sortie de la guitare en utilisant tout câble de raccordement de guitare compatible en vente dans le commerce (monaural ↔ monaural).

Remplacez la pile d'alimentation du préamplificateur incorporé de la guitare par la pile d'alimentation fictive.
Ne jamais raccorder la guitare au AG-Stomp avec le cable à jack de raccordement TRS quand la fonction d'alimentation électrique de la guitare désrite ci-dessous n'est pas utilisé. Si le cable à jack de raccordement TRS est utilisé et que le commutateur +9V SUPPLY est commuté sur "ON", l'appareil risque d'être endommagé par la totalité du courant d'alimentation de 18 V est appliquée au préamplificateur incorporé de la guitare électrique acoustique. Notez par ailleurs que si l'interrupteur +9V SUPPLY est commuté en position "OFF", le préamplificateur incorporé de la guitare électrique acoustique risque de réagir de façon anormale.

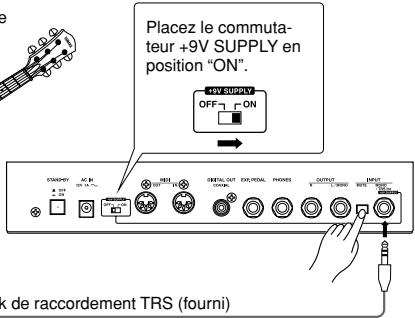

Alimentation de la guitare
Avant d'appliquer l'alimentation à la guitare, vérifie que la pile d'alimentation du préamplificateur de guitare a été remplacée par la pile d'alimentation fictive fournie avec le AG-Stomp. Le fait de laisser la pile d'alimentation 006P9V dans la guitare provoquera l'application d'un courant d'alimentation de 18 V aux circuits électroniques de la guitare, ce qui les endommagera.
Le AG-Stomp peut alimenter le préamplificateur incorporé de voiture guitare électrique acoustique par l'intermédiaire du câble à jack de raccordement TRS fourni. Le courant d'alimentation est appliqué à voiture guitare acoustique électrique quand l'interrupteur d'alimentation du AG-Stomp est placé en position ON. Cette fonction peut être utilisée dans la mesure où sauguite acoustique électrique réunit les conditions suivantes:
- La guitare utilise une sortie monaurale.
- é de la guitare. Le courant électrique appliqué au préamplificateur incorporé de la guitare est appliqué ou coupé en branchant ou débranchant le câble de la prise de raccordement de la guitare.
- Les circuits électroniques incorporés de la guitare consomment 10mA ou moins.
- Remplacez la pile d'alimentation du préamplificateur incorporé de la guitare électrique ou acoustique par la pile d'alimentation fictive fournie avec le AG-Stomp
- Avant d'effectuer le moindre raccordement, fouce l'alimentation du AG-Stomp et vérifie que le potentielmètre OUTPUT du AG-Stomp est place sur la position "0", puis commutez l'interrupteur +9V SUPPLY en position "ON".
- Utilise le cable à jack de raccordement TRS pour relier la prise INPUT du AG-Stomp à la prise de sortie de votre guitare électrique ou acoustique.
- Si l'alimentation du AG-Stomp est appliquée, faire en forme de restarter le commutateur MUTE du AG-Stomp enforcé pendant que le branchement ou le débranchement du cable est effectué.
- Ne pas raccorder de généateur d'effets, etc., entre la prise d'entrée INPUT du AG-Stomp et la prise de sortie OUTPUT de la guitare électrique ou acoustique. En effet, l'alimentation électrique ne serait pas appliquée au préamplificateur incorporé de la guitare électrique ou acoustique si un raccordement direct n'est pas réalisé entre le AG-Stomp et la guitare électrique acoustique.
Câble à jack de raccordement TRS (fourni) Si l'alimentation du AG-Stomp est appliquée, maintenir le commutateur MUTE enfoncé pendant que le branchement est effectué.
Produire dessous
- Après s'être assuré que le potentiomètre OUTPUT est placé en position "0", enfoncer l'interrupteur POWER (STAND-BY) pour le commuter en position ON (—).

Le fait de mettre sous tension en commutant l'interrupteur POWER sur ON lorsque le potentiomètre OUTPUT est manœuvré sur une graduation supérieure risque d'endommager des appareils tels qu'un amplificateur, un haut-parleur, un casque d'écoute ou autre ou encore provoquer un accident imprévu pouvant affecter sérieusement votre système auditif parce que le niveau de sortie serait trop fort.
- "P'I" apparait dans l'afficheur.
AREA BANK PATCH
Les caractères (zone de mémoire: U (USER AREA), numéro de bloc de mémoire: 0, numéro de patch: 1) se réfèrent au patch qui est couramment sélectionné.
Quand un numéro de patch apparait dans l'afficheur, il est dit que l'appareil est alors commuté en mode d'interprétation. Une fois placé en mode d'interprétation, l'appareil peut sélectionner des patches tandis que les potentiomètres ou les boutons peuvent être utilisés pour modifier les réglages.
Mais pour l'instant, utilisez ce patch pour produire des sons.
- Jouez un accord sur la guitare et tournez le potentiomètre OUTPUT vers la droite pour aug- menter le volume.
- Si un échéage se produit parc qu'il est dû à une surcharge des circuits du AG-Stomp par le signal d'entrée, le voyant du commutateur BANK s'allumera.
Si le cas se produit, réduisez le niveau de sortie de la guitare ou bien réglez le potentiamètre VOLUME, les potentiamètres individuels TONE ou les potentiamètres individuels d'effet du AG-Stomp. Par ailleurs, si un effet de Larsen se manifeste, veillez à vous référer à la section intitulée "Atténuation de l'effet de Larsen" de la page 16.
Édition des paramétrages
Utilisez les fonctions des boutons de panneau de l'appareil et des boutons pour créer votre propre tonalité.
Modification du paramétrage du préamplificateur
Étant donné que la position des potentiomètres du AG-Stomp risque de ne pas produire la tonalité actuellement délivrée, les potentiomètres doivent être "alignés" sur la valeur paramétrée en mémoire avant de modifier les valeurs. C'est la raison pour laquelle nous vous demandons de vous conformer aux instructions ci-dessous au moment de manipuler les potentiomètres.
- Si le voyant [UP] clignote quand un potentiomètre est manipulé, tournez le potentiomètre vers la droite (vers la position 10). Si le voyant [DOWN] clignote, tournez le potentiomètre vers la gauche (vers la position 0). En procédant ainsi, la valeur des données de ce patch (la valeur définie dans le patch quand le potentiomètre est manipulé) clignotera dans l'afficheur.
- Tant que la valeur affichée clignote dans l'afficheur, l'affiche et la tonalité ne changent pas malgré la manipulation du potentiationne.






- Continue à tourner le potentiamètre, dés que le potentiamètre parvient à la position correspondant à la valeur des données du patch, l'afficheur et les voyants [UP]/[DOWN] cessoent de clignoter. Ensuite, la tonalité changera en fonction du positionnement du potentiamètre.
- Dès que le potentiomè cée par un affichage normal.
- Même après avoir modifié qu'une seule valeur, le voyant [MANUAL] clignotera de manière à indiquer que les données du patch ont été modifiées.
Par ailleurs, lorsque tous les réglages sont modifiés à l'exception du potentiomètre OUTPUT, le voyant [MANUAL] s'allume.
- Dès que le potentiamètre se trouve dans les conditions qui permettent l'édition d'être exécutée (conditions au cours desquelles la valeur des données de patch peut être modifiée), la manœuvre du potentiamètre se traduira par la valeur indiquée dans l'afficheur de manière à refléter le positionnement du potentiamètre et produira une tonalité différente relative.
Les règles décrites ci-dessus s'appliquent à tous les potentiomètres à l'exception du potentiomètre OUTPUT.
Le selectiveur MICTYPE SELECT fonctionne aussi de la même manière. Lorsque le potentiemetre est manieur, le type de simulator de microphone présélectionné dans les données du patch clignotera dans l'afficheur. Tournez le potentiemetre jusqu'à la position qui correspond au type de simulator de microphone indiquédans l'afficheur, puis selectionnez le type de simulator de microphone souhaïte.
Potentiomètres OUTPUT et volume
L'un ou l'autre potentiomètre peut être utilisé pour ajuster le volume, cependant, il faut savoir que le réglage du potentiomètre VOLUME est intégré dans les données du patch tandis que le réglage du potentiomètre OUTPUT ne l'est pas. Utilisez le potentiomètre de réglage VOLUME pour ajuster le volume de chaque patch et utilisez le potentiomètre de réglage OUTPUT pour régler la puissance (le volume) de sortie du AG-Stomp.
Modification du paramétrage des effets
Essayez d'activer ou de désactiver chacun des blocs d'effet ou essayez de changer d'effet. Essayez aussi d'utiliser les potentiomètres agissant sur chacun des effets de manière à changer le caractère de l'effet.
La section des effets du AG-Stomp est divisée en trois blocs qui sont les suivants.
Écriteur (LIMITER) - Chœur ou temporisation (CHORUS/DELAY) - Réverbération (HALL/ROOM/PLATE)
- Appuyez sur le bouton correspondant à l'effet souhaité pour le sélectionner (le voyant s'allume).
- Il faut savoir que dans les blocs chœur ou temporisation et réverbération, un seul effet par bloc peut être utilisé à la fois.
Par ailleurs, si un bouton allumé est pressé, le voyant s'éteint tandis que l'effet de ce bloc est désactivé.
Tous les potentiomètres peuvent être utilisés pour définir ou établir les paramètres de l'effet sélectionné dans un bloc.
- Référez-vous à la rubrique intitulée [Fonctions des effets et paramètres] de la page 21 pour obtenir de plus amples renseignements sur la fonction et le réglage de chaque potentiomètre de chaque effet individuel.
- Le fonctionnement de chaque potentiomètre d'effet est soumis aux mêmes règles que celles spécifiées dans la section de préamplificateur.
Calage de la fréquence charnière de potentiomètre de tonalité
Chacun des potentiomètres de tonalité BASS, MIDDLE, TREBLE et PRESENCE possède une fréquence charnière variable.
Procédure de calage
- Appuyez sur le bouton [SHIFT] pour que son voyant clignote (pour passer en mode SHIFT).
- Pour caler la fréquence charnière, manœuvrez le potentiomètre de tonalité de la gamme de fréquence concernée dans laquelle vous désirez faire le calage. Tournez le potentiomètre vers la gauche (dans le sens inverse des aiguilles d'une montre) pour abaisser la fréquence charnière ou tournez le potentiomètre vers la droite (dans le sens des aiguilles d'une montre) pour augmenter la fréquence charnière.


Gamme variable
BASS 50 Hz - 400 Hz MIDDLE 200 Hz - 1,6 kHz TREBLE 600 Hz - 4,8 kHz - PRESENCE.... 2,0 kHz - 16 kHz
- Appuyez sur le bouton [SHIFT] pour que son voyant s'éteigne (pour quitter le mode SHIFT).
- Si aucune opération d'édition n'est executée après avoir accédé au mode SHIFT après un début de 5 secondes, le mode sera automatique quitté.
- Une liste de nombres de note correspondant à chaque touchette de la guitare et leurs fréquences standard apparait dans le supplément intitulé [Patch List (Liste des patches)].
Veuillez utiliser cette liste au moment d'effectuer le paramétrage de la fréquence charnière de potentiamètre de tonalité.
- Activation du simulateur de microphone
Le simulateur de microphone est un circuit spécial conçu pour rajouter à une guitare électrique ou acoustique des caractéristiques spéciales quand la guitare acoustique est prise au microphone. Ceci a pour effet de rajouter la légère obtenuque quand un microphone est placé devant la bouche de caisse de résonance de la guitare. Le simulateur de microphone offre une grande utility quand votre guitare est raccordée directement à une console de mixage ou un enregistreur par une ligne ou bien quand l'écoute est effectuée à l'aide d'un casque d'écoute pendant une répétition, etc.
Le AG-Stomp offre huit sortes de réglages différents tels qu'ils sont décrits ci-dessous. Le simulator de microphone crée une image stéréo en simulant deux microphones placés devant la guitare mais "dirigés" suivant des angles d'orientation différents vers la guitare. Essayez divers types de simulation de microphone avec le sélecteur MIC TYPE.
Le potentiomètre BLEND permet d'ajuster l'équilibre du volume entre les signaux après que ceux-ci aient circulé dans le simulator de microphone (son MIC) et les signaux avant qu'ils aient circulé dans le simulator de microphone (son DIRECT). Tournez le potentiomètre au maximum vers la gauche pour n'entendre que le son DIRECT. Tournez le potentiomètre au maximum vers la droite pour n'entendre que le son MIC.
Par ailleurs, le fait d'appuyer sur le bouton [SHIFT] vous permet d'accéder au mode SHIFT (le voyant SHIFT clignote), ce qui vous permet d'utiliser le potentiometre BLEND (stereo) pour ajuster les proportions d'espace du son produit par les deux microphones du simulator de microphone. Appuyez encore une fois sur le bouton [SHIFT] pour quitter le mode SHIFT tandis que le voyant s'éteint.
- En mode SHIFT, si aucun potentiomètre n'est manipulé pendant plus de cinq secondes, le mode sera automatiquement quitté.
Simule des microphones colocés près de la guitare.
Simule des microphones colocés loin de la guitare.
| Position du sélecteur MIC TYPE | Affichage | Description de la simulation |
| CONDenser 1 | c - l | Simule les caractéristiques associées à un microphone électrostatique placé prés d'une guitare acoustique. |
| CONDenser 2 | c - c | Simule les caractéristiques associées à un microphone électrostatique placé loin d'une guitare acoustique. Le son de la pièce est égalementprésent. |
| DYNAMIC 1 | d - l | Simule les caractéristiques associées à un microphone électro-dynamique placé prés d'une guitare acoustique. |
| DYNAMIC 2 | d - c | Simule les caractéristiques associées à un microphone électro-dynamique placé loin d'une guitare acoustique. Le son de la pièce est égalementprésent. |
| TUBE 1 | t - l | Simule les caractéristiques associées à un microphone électronique placé prés d'une guitare acoustique. |
| TUBE 2 | t - c | Simule les caractéristiques associées à un microphone électronique placé loin d'une guitare acoustique. Le son de la pièce est égalementprésent. |
| NYLON STR 1 | n - l | Simule les caractéristiques associées à une guitare à cordes en nylon munie d'un microphone électrostatique placé prés de la guitare. |
| NYLON STR 2 | n - c | Simule les caractéristiques associées à une guitare à cordes en nylon munie d'un microphone électrostatique placé loin de la guitare. Le son de la pièce est égalementprésent. |
- Le paramétrage du simulateur de microphone est conservé dans les données de patch (paramétrage de sélecteur MIC TYPE).
- Si les potentiomètres de réglage de volume et de tonalité sont régés sur des niveaux relativement élevés, une coupure du son interne au AG-Stomp risque de se produire. Si cela se produit, réduisez le niveau de sortie de la guitare ou bien réglez le potentiomètre VOLUME, les potentiomètres individuels de tonalité ou les potentiomètres individuels d'effet du AG-Stomp. Par ailleurs, si un effet de Larsen se manifeste, veillez vous référer à la section intitulée Atténuation de l'effet de Larsen de la page 16.
Le AG-Stomp est doté d'une fonction d'atténuation d'effet de Larsen permettant d'empêcher l'effet de Larsen de se produire.
L'effet de Larsen est provoqué par une ou certaines fréquences du son amplifié obligeant la guitare à résonner, puis le son est réamplifié jusqu'à ce qu'un hurlement ou un sifflement strident se manifeste.
Le AG-Stomp empêche l'effet de Larsen de se manifester en utilisant des filtres sélectifs dont la fonction est de couper la fréquence à l'origine du phénomène. Le AG-Stomp est équipé de cinq filtres sélectifs (1 - 5) qui peuvent être appliqués et mis en service simultanément.
Procédure de réglage
Le AG-Stomp offre deux façons de régler l'atténuation de l'effet de Larsen
-Réglage AUTO
Lorsque l'effet de Larsen se manifeste, appuyez sur le commutateur BANK. Le AG-Stomp identifie automatiquement la fréquence responsable et met en service le filtre sélectif approprié pour la couper.
- Le paramètre DEPTH est réglé sur sa valeur maximum (potentiomètre sur 10: -20 dB) en mode de réglage AUTO.
- Quand l'effet de Larsen se manifeste avec des accords, etc., le mode de réglage AUTO risque de ne pas assurer des performances équivalentes. Si cela se produit, utilisez le réglage MANUAL décrit dans la section qui suit.
- Réglage MANUAL
Appuyez sur l'un des boutons [FEEDBACK REDUCTION] 1-5 (le voyant s'allume). Manipulez le potentiomètre FREQ pour sélectionner la fréquence qui doit être coupée et utilisez le potentiomètre DEPTH pour doser le taux d'atténuation nécessaire.

Une fois que les réglages sont faits, appuyez encore une fois sur le même bouton pour sauvegarder le réglage (le voyant s'allume et le filtre est actif).
Pour désactiver (le voyant s'éteint) le filtre actif (voyant allumé), appuyez et maintenez le bouton enfoncé du filtre que vous désirez désactiver jusqu'à ce que “D F F” apparaissée dans l'afficheur.
- Reportez-vous à la section intitulé [Fonctions des effets et paramètres] (page21) pour obtenir de plus amples renseignements sur les réglages de chaque potentiemètre d'atténuation de l'effet de Larsen.
Si l'effet de Larsen continue à se manifester et produit un son à volume élevé, les appareils risquent d'être endommagés. Faites très attention à ce point.
Suivant le paramétrage du mode Utilitaire, le paramétrage de l'atténuation de l'effet de Larsen est soit intégré dans les données de patch ( r) ou bien conservé séparément des données de patch pour que le même paramétrage ou les mêmes paramètres d'atténuation de l'effet de Larsen puissent rester actifs ( L b) quand un patch différent est sélectionné. ( page 27)
Par ailleurs, si le paramétrage "Lb" (global) est utilisé en mode Utilitaire, le paramétrage d'atténuation de l'effet de Larsen sera conservé sous la forme de données globales au moment où les données de patch seront conservées, tandis que le paramétrage sera effacé si l'alimentation de l'appareil est coupée avant la sauvegarde des paramètres.
Quand un autre patch est sélectionné, tous les paramètres qui ont été modifiés seront ramenés sur leur réglage d'origine. Si vous VOULEZ conserver les modifications apportées aux paramètres, utilisez la fonction de sauvegarde décrite à la page 19.
