MODE D'EMPLOI ULYSSE ATLANTIC

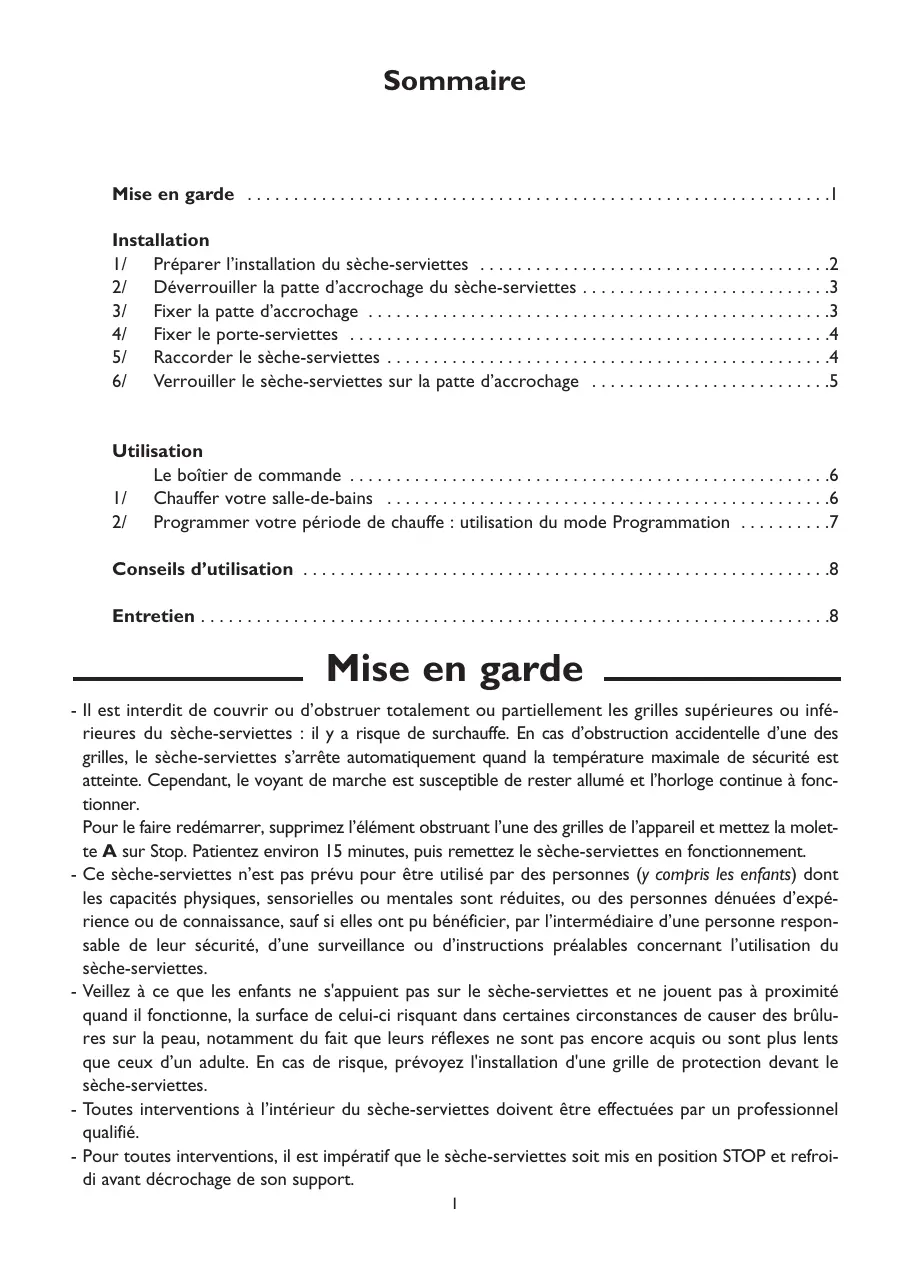

Guide à conserver par l'utilisateur
I/ Préparer l'installation du seche-serviettes 2
2/ Deverrouiller la patte d'accrochage du seche-serviettes 3
3/ Fixer la patte d'accrochage 3
4/ Fixer le porte-serviettes 4
5/Raccorder le sèche-serviettes 4
6/ Verrouiller le sèche-serviettes sur la patte d'accrochage 5
Utilisation
Le boitier de commande 6
1/ Chauffer notre salle-de-bains 6
2/Programmervoireperiode dechauffe:utilisation du mode Programmation.7
Conseils d'utilisation 8
Entretien 8
Mise en garde
- Il est interdit de couvir ou d'obstruer totalement ou partiellement les grilles supérieures ou inférieures du seche-serviettes : il y a risque de surchauffe. En cas d'obstruction accidentelle d'une des grilles, le seche-serviettes s'arrête automatiquement quand la température maximale de sécurité est atteinte. Cependant, le voyant de marche est susceptible de rester allumé et l'horloge continue à fonctionner.
Pour le faire redémarrer, supprimez l'élement obstruant l'une des grilles de l'appareil et mettez la molette A sur Stop. Patientez environ 15 minutes, puis remettez le sèche-serviettes en fonctionnement. - Ce sèche-serviettes n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation du sèche-serviettes.
- Veiliez à ce que les enfants ne s'appuient pas sur le seche-servlettes et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causeurs des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d'un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le seche-servlettes.
- Toutes interventions à l'intérieur du sèche-serviettes doivent être effectuées par un professionneliel qualifié.
- Pour toutes interventions, il est impératif que le sèche-serviettes soit mis en position STOP et refroidi avant décrochage de son support.
Nous vous remercions de votrechoix et de votre confiance. Le Sèche-serviettes que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.
Les références de votre sèche-serviettes
Elles sont situées sur le côté droit de l'appareil.
Le Code commercial et le Numéro de série identifient auprès du constructeur le sèche-serviettes que vous venez d'acquerir.
Installation
I/Préparer l'installation du sèche-servlettes
Règles d'installation
- Ce sèche-serviettes a été consq pour être installé dans un local résidentiel. Dans tout autre cas,veuillez consultererème distributeur.
- L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).
- L'appareil doit être alimenté en 230 V Mono 50Hz.
- Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boitier de raccordement au moins à 25 cm du sol.
Tenir le sèche-serviettes éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée,etc...).
Ne pas l'instructor sous une prise de courant fixe.

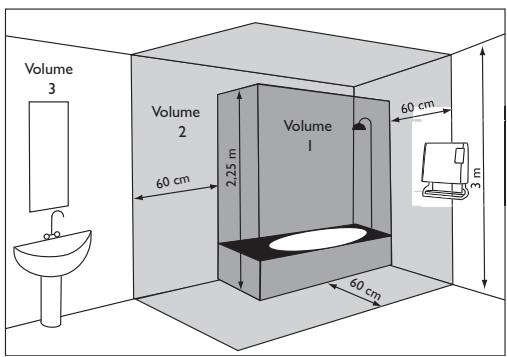

| Volume 1 | Pas d'appareil électrique |
| Volume 2 | Appareil électrique à condition que l'interrupteur et autres dispositifs de commandes ne soient pas accessibles depuis la douche ou la baignoire (Norme EN 60 335-2-30). Appareil électrique Classe II |
| Volume 3 | Appareil électrique Classe II |
| Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil. | |
Il est fortement déconseilé de monter les apparèils verticaux au-dessus d'une altitude de 1000 m (risque de mauvais fonctionnement).
L'installation d'un apparéil en altitude provoque une élévation de la température de sortie d'air (de l'ordre de 10^ par 1000 m de dénivèle).
Il est interdit de monter un apparéil vertical horizontallement et vice-versa.
Il est interdit d'utiliser l'appareil en configuration mobile, sur pied ou roulettes.
2/ Déverrouiller la patte d'accrochage du sèche-serviettes
Nous vous conseillons de poser le sèche-serviettes à plat face vers le sol en conservant les cales de protection.
| 1 | Munissez-vous d'un tournevis plat et soulevez la languette en veillant à ne pas la déformer. | |
| 2 | Tout en maintainant la languette soulevée, pou-sez la patte d'accrochage vers le bas du sèche-serviettes pour dégager les crochets supé-rieurs. | |
| 3 | Faîtes pivoter la patte d'accrochage autour des crochets inférieurs. | |
| 4 | Retirez la patte d'accrochage. |
3/ Fixer la patte d'accrochage
| 1 | Posez la patte d'accrochage contre le mur. Veillez à ce que les points de perçage inférieurs soient à 1,30 m du sol. Repérez les 4 points de perçage. | Points de perçage | 2 | Percez les 4 trous et mettez des chevilles. En cas de support particulier, utilisez des chevilles adaptées (ex : placopilâtre). |
| I,30 m | 3 | Positionnez et vissez la patte d'accrochage. |
4/ Fixer le porte-serviettes
| 1 | Détachez les 2 cache vis | 2 | Mettez le porteserviettes enbutée contre la patte d'accrocha-ge et pointez les 4 points de perçage. | ||
| 3 | Percez les 4 trough et montez l'ensemble avec les vis fournies. | ||||
| 4 | Positionnez les deux cache vis sur les points deperçage inférieurs. |
5/Raccorder le sèche-serviettes
Le sèche-serviettes doit être alimenté en 230 V Mono 50Hz.
- L'alimentation du sèche-serviettes doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire.
- Le raccordement au secteur se fera à l'aide du cable du sèche-serviettes par l'intémidaire d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
- L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm.
- Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger.
- Si vous utilisez le fil pilote et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protégier l'alimentation du fil pilote sur ce différentiel.

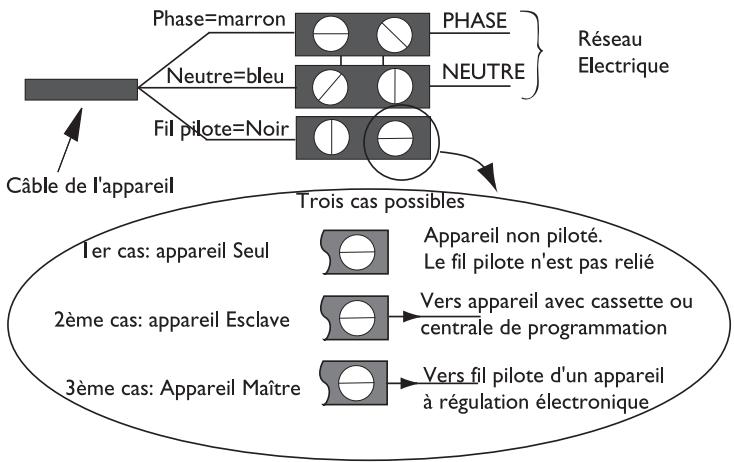

Scheme de raccordement du sèche-serviettes
- Coupe le courant et branche les fils d'après le schéma suivant :
- Vous pouze raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'un programmeur ou d'un gestionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, précédez aux vérifications suivantes en fonction des modes choisis (Confort, Eco, ...):
| CONFORT | ECO | HORS GEL | ARRET DU CHAUFFAGE DELESTAGE | CONFORT -1°C | CONFORT -2°C | |
| SIGNAL A TRANS-METTRE | — | — | — | — | 5' 3" | 5' 7" |
| MESURE ENTRE LE FIL PILOTE ET LE NEUTRE | 0 Volt | 230 Volt | -115 Volts négative | +115 Volts positive | 230 Volts pendant 3 s | 230 volts pendant 7 s |
61 Verrouiller le sèche-serviettes sur la patte d'accrochage
| 1 | Posez le sèche-serviettes incliné sur les supports S1. | S1 | 2 | Faîtes pivoter le sèche-ser-viettes en le soulevant pour le poser sur les supports S2. | S2 | 3 | Abaisssez le sèche-ser-viettes sur la patte d'accrochage. Un clic vous indique que le sèche-ser-viettes est fixé et ver-rouillé. | Clic | |
| Pour déverrouiller le sèche-serviettes de la patte d'accrochage, munissez-vous d'un tournevis plat et+poussez la lan-guette (située en haut à gauche de la patte d'accrochage derrière l'appareil) vers le mur.Soulevez le sèche-serviettes tout en maintenant la languette avec le tournevis. Basculez-le en avant puis retirez-le des supports S1. | |||||||||

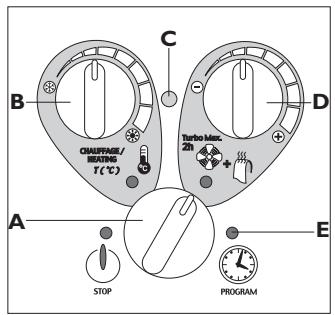

Le boîtier de commande
A Molette deCHOix des modes
B Molette Chauffage
C Témoin de chauffe
D Molette Turbo Max 2h
E Voyant du mode Programmation
I/Chauffer votre salle-de bains.
Ce mode vous permet d'obtenir la bonne température ambiente. La durée de montée en température de la salle de bains est fonction des dimensions de celle-ci, des températures interieures et extérieures et de celle des locaux contigus, ainsi que du début de la Ventilation Mécanique Contrôlee (VMC).
| CE QUE VOUS VOULEZ FAIRE | CE QUE VOUS DEVEZ FAIRE POUR L'OBTEMINIR | CE QUI VA SE PASSER | |
| Mettre en marche le chauffage. | Je mets la molette A sur la position Chauffage. | Le moyant de mode Chauffage s'allume. | |
| Trouver la bonne température. | Je règle la molette B. Le moyant de chauffe C s'allume si la tempé- rature ambiente est inférieure à celle désirée. J'attends quelques heures pour que cette-ci se stabilise. Si la température de la pièce me convient, le réglage est terminé. Si la température ne me convient pas, j'ajus- te la molette en procédant progressivement en m'aidant des crans (un cran à la fois). | Le moyant de mode Chauffage s'allume. J'ai trouvez la tem- pérature qui me procure une sen- sation de bien- étrtre. | |
| Elever rapi- dement la température de ma salle de-bains et chauffer mes serviettes. | Je mets la molette A sur la position Turbo Max 2h. Je règle la molette D. En cas d'oubli, le mode Turbo sera coupé auto- matiquement au bout de 2 heures. Le sèche-ser- viettes se mettra alors en Mode Stop. Dans ce cas, n'oubliez pas de repositionner la molette A dans le mode souhaïté (sinon l'appareil reste en mode Stop). | La température de la pièce va monter rapidement et mes serviettes vont chauffer. | |
2/Programmervoireperiode dechauffe:utilisation du mode Program
En connectant le fil pilote sur un programmeur, vous pouze programmer vos périodes de tempérapure Confort et Eco (reportez-vous à la notice jointe à votre programmeur).
La température régée par la molette B est la température de base qui va servir de réference à la température souhaitée en fonction de la programmation.
| Ordre | Abaissement |
| CONFORT -1°C | -1°C |
| CONFORT -2°C | -2°C |
| ECO | -3,5°C |
| HORS GEL | température ambiente maintainue à environ 7° C. |
| ARRET | arrêt immédiat du chauffage (utilisé pour le délestage). |
NB: En cas d'absence d'ordre sur le fil pilote, l'appareilCHAFFE en mode Confort. Les ordres HG et délestage sont prioritaires par rapport aux modes Eco et Confort. Lors d'un passage du mode Confort vers le mode Eco, le temps de basculement est de I'ordre de 12 secondes.
| CE QUE VOUS VOULEZ FAIRE | CE QUE VOUS DEVEZ FAIRE POUR L'OBTENIR | CE QUI VA SE PASSER | |
| Mettre le sèche-serviettes en mode Programmation. | PROGRAM | Je détermine la température Confort qui me servira de base pour programmermes abaisements. Je mets la molette A sur Program. Si la température est inférieure à celle désirée dans le mode choisi (température de Confort dans le mode Confort et tempéra- ture abaisée dans le mode Eco), le voyant de chauffe C s'allume. | Le voyage de chauffe C s'allume. |
| Passer automa- tiquement du mode Chauffage au mode Turbo Max 2 h. | PROGRAM | - Je règle l'heure: en tournant le cadran de l'horloge dans le sens des aiguilles d'une montre jusqu'à ce que l'heure actuelle (celle de ma montre) soit en face de la flè- che située en haut à droite. J'affine éven- tuellesment en faisant tourner l'aiguille centrale. - Je choisis mon programme journalier: en face du marquage des heures, je bascule les picots vers l'intérieur pour le mode Chauffage, vers l'extérieur pour le mode Turbo Max 2h (1 picot = 15 minutes de fonctionnement). - Je mets la molette A sur Program pour activer ma programmation. | Exemple de programma- tion: J'accupe la salle de bains de 7h à 8h et de 21h à 22h. Je pro- gramme le mode Turbo Max 2h de 6h30 à 7h30 (8h30 si sécha- ge des serviet- tes), et de 20h30 à 21h30. |
Conseils d'utilisation
| CE QUE VOUS VOULEZ FAIRE | CE QUE VOUS DEVEZ FAIRE | CE QUI VA SE PASSER | |
| Aérer la pièce | STOP | Je mets la molette A sur Ⓞ. | Le sèche-serviettes ne chauffe plus. Levoyant de chauffe C s'éteint. |
| Partir plus de 24 heures ou durant l'étée ou l'hiver. | Je mets la molette A sur Chauffage. Je mets la molette B sur Ⓞ. | Mon sèche-serviettes mainiendra une tempé- rature de 7°C ±3 cor- respondant à une tem- péraphore Hors Gel. | |
Entretien
- Pour conserver les performances de l'appareil, il est nécessaire, environ deux fois par an, d'effectuer, à l'aide d'un aspirateur ou d'une Brosse, le dépoussierage des grilles de l'appareil.
- Tous les cinq ans, faites vérifier l'intérieur de l'appareil par un professionnel.
- En ambiance polluée, des salissures peuvent apparaitre sur la grille de l'appareil. Ce phénomène est lié à la mauvaise qualité de l'air ambient. Il est conseillé, dans ce cas, de vérifier la bonne aération de la piece (ventilation, entrée d'air,...) et la proprete de l'air. Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.
- La carrosserie de l'appareil peut être nettoyée avec un chiffon humide.
Ne jamais utiliser de produits abrasifs.
Document à conserver par l'utilisateur, àprésenter uniquement en cas de réclamation
- La durée de garantie est de 2 ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
La garantie s'applique en France uniquement. - Atlantic assure l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
- Les frais de main d'oeuvre, de déplacement et de transport sont à la charge de l'usager.
- Les déteriorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
- Les dispositions des prsentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
- Présenter leprésent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installerateur, en y joignant toute facture d'achat.
CODE COMMERCIAL*:
N° DE SÉRIE*:
NOM ET ADRESSE DU CLIENT :
- Ces renseignements se trouvent sur le côte gauche de l'appareil.
Cachet de l'installateur
SATC :
Rue Monge - ZI Nord - BP 65
85002 La Roche-Sur-Yon Cedex
www.atlantic.fr
Tous les litiges relièvent de la compétence exclusive des tribunaux de la Roche-Sur-Yon
