CS330 - Tronçonneuse MCCULLOCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tronçonneuse thermique
Marque	MCCULLOCH
Modèle	CS330
Cylindrée	33 cm³
Puissance	1,2 kW à 9000 tr/min
Régime de ralenti	3000 tr/min
Réservoir de carburant	0,3 L
Réservoir d'huile de chaîne	0,2 L
Débit de la pompe à huile	4-8 ml/min à 8500 tr/min
Poids (sans guide ni chaîne)	5,5 kg
Longueur de barre standard	35, 40 ou 45 cm (14, 16, 18 pouces)
Longueur de coupe effective	34-44 cm (13-17 pouces)
Pas de chaîne	3/8" (0,375 pouce)
Épaisseur du maillon d'entraînement	1,3 mm (0,050 pouce)
Bougie	Champion RCJ-7Y (écartement 0,5 mm)
Niveau de puissance sonore garanti	113 dB(A)
Niveau de pression sonore	99,7 dB(A)
Vibrations (poignée avant/arrière)	2,4 m/s²
Alimentation	Mélange essence/huile 2 temps (1:50 avec huile McCulloch, 1:33 avec autre)
Frein de chaîne	Inertie et manuel
Système anti-vibrations	Oui
Verrouillage des gaz	Oui
Entretien du filtre à air	Toutes les 5 heures d'utilisation
Remplacement de la bougie	Annuel

FOIRE AUX QUESTIONS - CS330 MCCULLOCH

Comment démarrer la tronçonneuse à froid ?

Placez l'interrupteur ON/STOP sur ON. Pressez lentement 6 fois la poire d'amorçage. Tirez le levier de l'étrangleur/du ralenti rapide au maximum (position FULL CHOKE). Avec la main droite, tirez rapidement la corde de démarreur 5 fois. Ensuite, mettez le levier en position HALF CHOKE et tirez jusqu'à ce que le moteur démarre. Laissez tourner au ralenti accéléré 30 secondes, puis appuyez sur la gâchette pour passer au ralenti normal.

Quel est le bon mélange essence/huile pour le carburant ?

Utilisez un mélange d'essence sans plomb (indice d'octane min. 90 RON) et d'huile deux temps. Avec l'huile Universal McCulloch, le rapport est de 1:50 (2%). Avec d'autres huiles deux temps pour moteur refroidi par air (norme JASO FB/ISO EGB), le rapport est de 1:33 (3%).

Comment régler la tension de la chaîne ?

Desserrez les écrous de la barre à la main. Tournez la vis de réglage dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne touche à peine le bas de la barre. Soulevez le bout de la barre et vérifiez qu'il n'y a pas de mou. Resserrez les écrous. La chaîne doit pouvoir tourner librement sans pendre. Vérifiez la tension régulièrement, surtout après les premières utilisations.

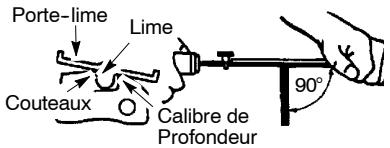

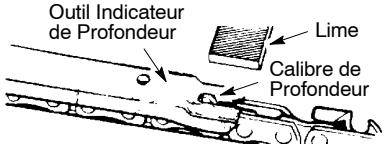

Quand et comment affûter la chaîne ?

Affûtez la chaîne lorsque les copeaux deviennent de la poudre, si la scie coupe de travers ou si vous devez forcer. Utilisez une lime ronde de 4 mm (5/32 pouce) avec un porte-lime. Limez chaque dent de l'intérieur vers l'extérieur, uniquement en mouvement avant. Toutes les dents doivent avoir la même longueur. Vérifiez et abaissez les calibres de profondeur si nécessaire.

Que faire si la chaîne ne reçoit pas d'huile ?

Vérifiez le niveau d'huile dans le réservoir. Nettoyez la rainure de la barre-guide et l'orifice de huilage. Assurez-vous que la pompe à huile fonctionne : la chaîne doit être légèrement huilée après quelques secondes de fonctionnement. Si le problème persiste, contactez un atelier agréé.

Comment activer et désactiver le frein de chaîne ?

Le frein de chaîne s'active en poussant le protège-main avant vers l'avant (manuellement ou automatiquement en cas de recul). Pour le désactiver, tirez le protège-main vers la poignée avant jusqu'à ce qu'il s'enclenche. Vérifiez régulièrement son fonctionnement en faisant tourner le moteur à plein régime et en actionnant le frein : la chaîne doit s'arrêter immédiatement.

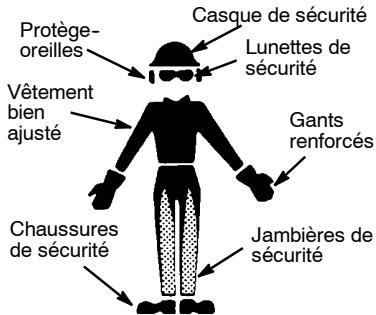

Quels équipements de protection porter ?

Portez toujours un casque de sécurité homologué, des protecteurs d'oreilles, des lunettes de protection ou une visière, des gants antidérapants, des chaussures à embout d'acier et des vêtements ajustés. Attachez les cheveux longs et évitez les bijoux.

Comment entreposer la tronçonneuse pour l'hiver ?

Videz le réservoir de carburant et faites tourner le moteur jusqu'à ce qu'il s'arrête. Nettoyez l'appareil, surtout les ailettes de refroidissement et le filtre à air. Retirez la chaîne et la barre, nettoyez-les et huilez-les légèrement. Montez le fourreau de protection sur le guide. Stockez dans un endroit sec, hors de portée des enfants, à l'abri des sources d'étincelles.

Pourquoi le moteur cale au ralenti ?

Cela peut être dû à un ralenti mal réglé. Tournez la vis de ralenti (marquée T) dans le sens horaire pour augmenter le régime, ou antihoraire pour le diminuer. Si le problème persiste, vérifiez le filtre à air (nettoyez-le) et la bougie (remplacez-la si nécessaire). Consultez un professionnel si besoin.

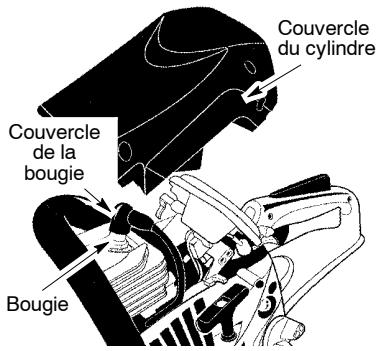

Comment remplacer la bougie ?

Desserrez les 3 vis du couvercle du cylindre et retirez-le. Enlevez le capuchon de la bougie. Utilisez une clé à bougie pour dévisser l'ancienne bougie. Vissez la nouvelle bougie Champion RCJ-7Y et serrez-la correctement (écartement des électrodes : 0,5 mm). Replacez le capuchon et le couvercle du cylindre.

MODE D'EMPLOI CS330 MCCULLOCH

CS 330 CS 360 CS 370 CS 400

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Introduction	22
Explication des symboles	22
Description des pièces	23
Instructions générales de sécurité	24
Montage	28
Manipulation du carburant	30
Démarrage et arrêt	32

Techniques de travail	33
Réparations et régles	37
Stockage	40
Tableau de dépannage	40
Données techniques	41
Déclaration de conformité	43

Nous vous remercions d'avoir choisi un produit McCulloch! Vous faites désormais partie d'une histoire débutée il y a longtemps, lorsque l'entreprise McCulloch commence à fabriquer des moteurs pendant la Seconde Guerre mondiale. En 1949, McCulloch lançait sa première tronconnière légère à utiliser unique et révolutionnait le travail du bois à tout jamais.

La gamme de tronçonneuses innovantes allait se développer au fil des décennies et les activités se diversifier, d'abord avec des moteurs d'avion et de kart dans les années 1950, puis avec des mini-tronçonneuses dans les années 1960. Plus tard, dans les années 1970 et 1980, les coupe-herbes et aspirateurs souffleurs venaient compléter la gamme.

Aujourd'hui, McCulloch a rejoint le groupe Husqvarna et poursuit la tradition de moteurs pulsants, d'innovations techniques et de conceptions résistantes, nos marques de fabrique depuis plus d'un siècle. La réduction de la consommation en carburant, des émissions et des niveaux sonores est notre priorité, tout comme l'amélioration de la sécurité et de la convivialité du produit.

Nous espérons que ce produit McCulloch vous donnera toute satisfaction et qu'il vous accompagnera pendant de longues années. Le respect des conseils de ce manuel d'utilisation relatifs à l'utilisation, à l'entretien et à la maintenance permettra de prolonger sa durée de vie. Si vous avez besoin de l'aide d'un professionnel pour une réparation ou un entretien, veuillez utiliser le service de localisation sur www.mcculloch.com.

McCulloch travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Vous pouvez également télécharger ce manuel sur www.mcculloch.com.

Avertissement:

Cette tronçonneuse peut être dangereuse! L'emploi négligeant ou imprudent peut causer des blessures graves ou même fatales.

Toujours utiliser casque de protection homologué, protecteurs d'oreilles homologués, lunettes protectrices ou visière.

Employez tous les jours l'appareil à deux mains.

Frein de chaîne, activé (droit)

Frein de chaîne, non activé (gauche)

Lisez et comprenez le manuel d'instructions avant d'utiliser la tronçonneuse.

Niveau de puissance sonore garantie

Niveau de pression sonore à 7,5 mètres

Ce produit est conforme aux directives CE en vigueur.

AVERTISSEMENT! Il faudra éviter soigneusement tout contact de la pointe de la barre avec n'importe quel objet; ce contact peut faire que la barre saute soudainement vers le haut et vers l'arrière, ce qui pourrait entraîner des blessures graves.

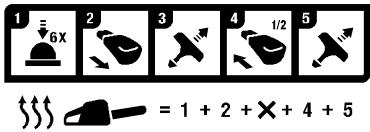

Symboles pour démarrage

Mettez l'interrupteur ON/STOP en position «ON».

Presse lentement 6 fois la poire d'amorçage.

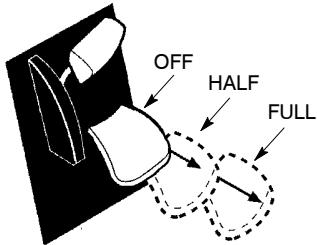

Tirez le levier de l'étangleur/du ralenti rapide au maximum (Dans la position «FULL CHOKE»).

Avec la main droite, tirez rapidement la corde de démarreur jusqu'à ce que le moteur s'allume.

Mettez le levier de l'étrangleur/du ralenti rapide dans la position «HALF CHOKE».

Avec la main droite, tirez rapidement la corde de démarreur jusqu'à ce que le moteur démarre.

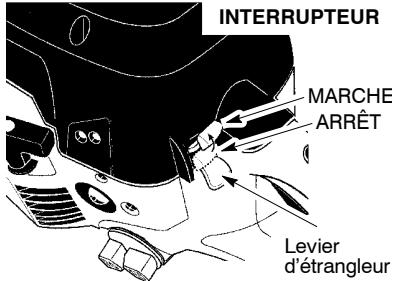

Démarrage d'un moteur froid

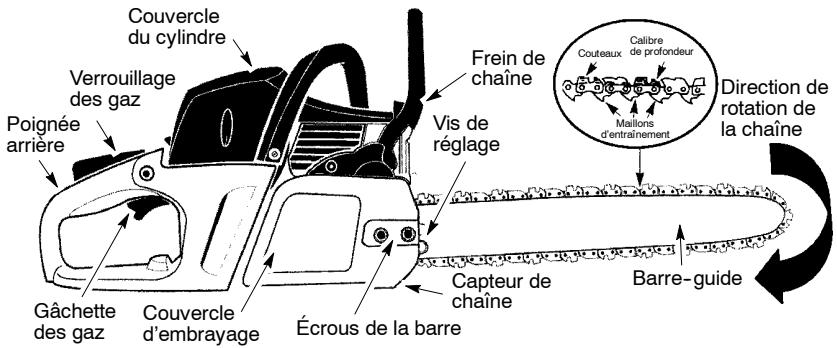

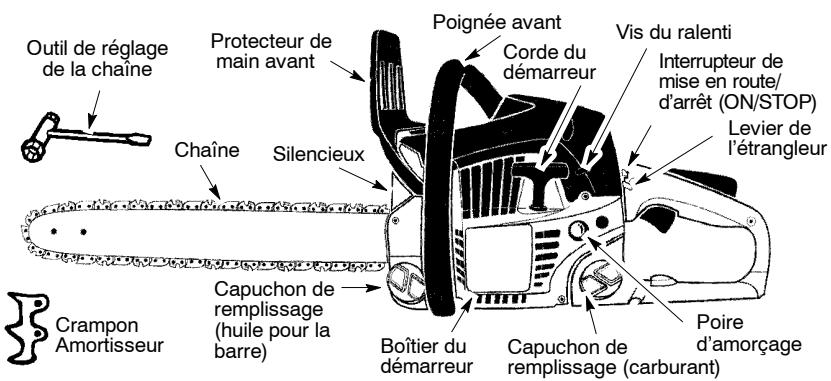

DESCRIPTION DES PIECES

AVERTISSEMENT: Déconnectez tous les fils de la bougie et placez-les de façon à ce qu'ils ne touchent pas la bougie pour éviter un démarriage accidentel lors du montage, du transport, de l'ajustement ou d'une réparation, exception faite des réglages du carburateur. Cette tronçonneuse pour services forestiers est destinée à la seule coupe du bois. La tronçonneuse étant un outil permettant de couper du bois à grande vitesse, il est nécessaire de respecter les règles de sécurité pour réduire le risque d'accidents. Une utilisation incorrecte ou imprudente de cet appareil peut provoquer des blessures graves.

• Lisez attentivement l'ensemble de ce manuel et respectez toutes les règles de sécurité, les précautions et les instructions d'utilisation avant d'utiliser l'appareil.
• N'autorisez à utiliser votre tronconneuse que les adultes qui comprennent et suivent les règles de sécurité, les précautions et les instructions d'utilisation de ce manuel.

• Portez des chaussures au bout renforcé en acier avec des semelles antidérapantes ; des vêtements bien ajustés ; des gants de sécurité anti-déraptant ; des lunettes de sécurité ou un masque anti-buée et aérées (es) ; un casque de sécurité normé et des protège-oreilles pour protéger votre canal auditif. Attachez vos cheveux au-dessus des épaules.
• Toujours utiliser des protecteurs d'oreille agressés. Les personnes utilisant souvent l'appareil devraient faire vérifier leur audition régulière, car le bruit de la tronconneuse peut l'alterer. Une exposition prolongée au bruit risque de causer des lésions auditives permanentes.
• Ne touchez surtout pas la chaîne lorsque le moteur fonctionne.
• Ne laissez ni enfants, ni spectateurs, ni animaux s'approcher à moins de 10 mètres de la zone de travail. É
• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'influence de l'alcool, de drogues ou de médicaments. Vous devez être en édecin avant d'utiliser la tronconneuse.
• Préparez méticuleusement votre travail à l'avance. Ne commencez jamais à couper si la zone de travail n'est pas dégagée et si vous n'avez pas prévu de chemin de fuite dans le cas où vous abattez des arbres.

Travaillez en toute securite

A VERTISSEMENT: Une inhalation prolongée des gaz d'échappement du moteur, du brouillard d'huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.

A VARIATISSEMENT: Cette machine génére un champ electromagnétique en fonctionnement. Ce champ peut dans certaines circon- stances perturber le fonctionnement d'implants medicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants medicaux doivent consulter leur medecin et le fabricant de leur implant avant d'utiliser cette machine.

• N'utilisez jamais votre tronconenne d'une seule main. En utilisant la tronconenne d'une main, vous risquez de vous blesser gravement, ainsi que les personnes vous aidant ou les spectateurs. Une tronconneuse est prévue pour être utilisée à deux mains. N'utilisez la tronconneuse que dans une zone en plein air bien aérée. N'utilisez pas la tronconneuse sur une échelle ou dans un arbre. Assurez-vous que la chaîne ne touche aucun objet lors du démar rage. N'essayez jamais de démarrer la tronconneuse lorsque le barre-guide est dans une entaille.
• N'appuyez pas la tronconneuse sur la fin de l'entaille. En appuyant, vous risquez de perdre le contrôle à la fin de la coupe et pouvez provoquer des blessures graves.
• Arrêtez le moteur avant de baisser la tronconneuse. N'utilisez pas l'appareil qui est endommagé, incorpactement ajusté, ou pas complètement et solidement réuni. Substituez toujours la barre, la chaîne, le protège-main, ou le frein de chaînes immédiatement s'il devient endommagé, cassé ou est autrement retiré.
• Lorsque vous transporterez l'appareil, faites-le toujours avec le moteur arrêté, le silencieux éloigné du corps et la barre et la chaîne à l'arrière, couverts d'un fourreau.
• Sécurisez la machine pendant le transport.

Equipements de securite de la tronconneuse

REMARQUE: Cette section traite des équipements de sécurité de la machine et de leur fonction. Pour le contrôle et l'entretien, voir les instructions au chapitre CONTROLE, MAINTENANCE ET ENTRETIEN DES EQUIPEMENTS DE SECURITE DE LA TRONCONNEUSE. Voir le chapitre DESCRIPTION DES PIECES pour savoir où se trouvent les équipements sur la machine. La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

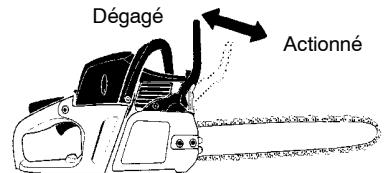

Frein de chaîne. Voiture tronconneuse est équipée d'un frein de chaîne conçu pour arrêter la chaîne.

A VARIATISSEMENT: Voiture tronconneuse est équipée d'un frein de chaine conçu pour stopper la tronconneuse immédiatement si vous êtes soudainement victime d'un recul. Le frein de chaine réduit le risque d'accidents, mais vous seul pouvez les éviter. TOUTEFOIS, NE PENSEZ PAS QUE LE FREIN DE CHAINE VOUS PROTEGERA EN CAS DE RECUR.

• Verrouillage des gaz. Le verrouillage des gaz est conçu pour empêcher toute activation involontaire de la gachette des gaz.
• Capteur de chaine. Le capteur de chaine est construit pour rattraper une chaine qui a sauté.
• Système anti-vibrations. La machine est équipée d'un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

AVIS DE SECURITE: Une longue exposition aux vibrations provoquées par un outillage à main et à essence peut entraîner des lésions des vaisseaux sanguins ou des nerfs des doigts, de la main et des articulations chez les personnes enclines à des troubles de la circulation ou à des enflures anomales. Certaines personnes habituellement saines ont connu des problèmes de vaisseaux sanguins lors d'une utilisation prolongée dans le froid. Si des symptômes tels qu'engourdissement, douleurs, affaissement, changement de la couleur ou du grain de la peau ou encore perte de sensibilité dans les doigts, les mains ou les articulations apparaissent, arrêtez d'utiliser cet appareil et consultez un médecin. Un système anti-vibration ne permet pas d'éviter ces problèmes. Les personnes travaillant régulièrement ou continuellement avec un appareil électrique doivent contrôler minutieusement leur condition physique et l'état de l'appareil.

• Interrupteur d'arrêt. L'interrupteur d'arrêt est utilisé pour arrêter le moteur.

Controle, maintenance et entretien des équipements de securite de la tronçonneuse

A VARIATISSEMENT: N'utilisez jamais une machine dont les équipements de sécurité sont défectueux. Les équipements de sécurité doivent être contrôlés et entretenus. Si les contrôles ne donnent pas un résultat positif, faites réparer votre machine par un atelier d'entretien.

Frein de chaîne. Nettoyer le frein de chaîne et le tambour d'embrayage (copeaux, résine, saletés). La saleté et l'usure compromettent le bon fonctionnement du frein. Pour l'information additionnelle, voyez la section FONCTIONNEMENT. - Verrouillage des gaz. Vérifier que la gachette des gaz ne peut pas être serrée jusqu'à ce que le verrouillage des gaz soit serré. - Capteur de chaîne. Vérifier que le capteur de chaîne est en bon état et qu'il est bien fixé dans le corps de la tronconneuse. - Système anti-vibrations. Vérifier régulièrement l'état des éléments afin de détecter fissures et déformations. S'assurer que les éléments sont bien fixés entre le moteur et les poignées. - Interrupteur d'arrêt. Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque l'interrupteur d'arrêt est mis en position d'arrêt.

Maintenez votre tronconneuse en BON ETAT

• La maintenance de la tronconneuse doit être effectuée par un revendeur agréé sauf pour les objets cités dans la section maintenance de ce manuel. Par exemple, si des outils non conformes sont utilisés pour ôter ou maintenir le volant lors de la réparation du boîtier, le volant pourrait être endommagé et éclater ultérieurement. Assurez-vous que la chaîne de la tronconneuse s'arrête lorsque la manette de puissance est relâchée. Pour des ajustements, reportez-vous à la section « RE-GLAGES DU CARBURATEUR »
• N'entreprenez aucune modification sur votre tronconneuse. N'utilisez que les accessoires fournis ou spécifiquement recommandés par le fabricant.
• Les poignées doivent être sèches et propres, sans tâches d'huile ou de carburant.
• Les bouchons de carburant et d'huile ainsi que les vis et les écrous doivent être bien serrés. N'utilisez que des accessoires et pièces de rechange McCulloch recommandés.

MANIEZ Le carburant avec precaution

• Ne fumez pas lorsque vous maniez du carburant ou en utilisant la tronconneuse.
• Eliminez toutes les sources évolutuelles d'étinc oquer des étincelles. Laissez le moteur se refroidir avant de remettre du carburant.
• Mélangez et versez du carburant à l'extérieur sur un sol plat ; entreposez le carburant dans un endroit frais, sec et bien aéré ; utilisez un récipient agréé et étiqueté pour contenir du carburant. Essuyez le carburant répandu avant de démarrer la tronçonneuse.
• Écartez-vous d'au moins 3 mètres de l'endroit où vous avez rempli le réservoir avant de démarrer le moteur.
• Eteignez le moteur et laissez la tronconneuse refroidir dans un endroit sans carburant, feuilles sèches, paille, papier, etc. Retirez lentement le bouchon et rechargez l'appareil.
• Entrepossez l'appareil et le carburant dans un endroit où les vapeurs de carburant ne risquent pas d'entrer en contact avec des étincelles ou des flammes provenant de chauffe-eau, moteurs et interrupteurs électriques, chaudières, etc.

RECUL

A VARTISSEMENT: Evitez le recul qui peut entrainer des blessures graves. Le Recul est le mouvement vers l'arriere et/ou le haut de la barre-guide qui se produit quand la partie de la chaîne du haut du bout de la barre-guide entre en contact avec tout object, tel qu'une autre bùche ou branche, ou quand le bois se refère et pince la chaîne de la tronconneuse dans la coupe. Entre en contact avec un object étranger qui se trouve dans le bois peut également avoir comme conséquence la perte de commande à tronconneuse.

• Le Recul de Rotation peut se produire quand la chaîne en mouvement entre en contact avec un objet à l'extrémité supérieure du bout de la barre-guide. Ce contact peut enfoncer la chaîne dans cet objet, ce qui l'arrête pour un instant. Le résultat est une réaction ultra-rapide qui projette la barre-guide vers le haut et l'arrière, vers l'utilisateur. Le Pincement-Recul peut se produire quand le bois se referre et pince la chaîne en mouvement dans la coupe, le long du bout de la barre-guide et la chaîne s'arrête soudainement. Cet arrêt soudain de la chaîne cause un renversement de la force de la chaîne utilisée pour couper le bois et projette la tronconneuse dans la direction inverse de la rotation de la chaîne. La tronconneuse directement vers l'utilisateur. Le Retraction peut se produire quand le chaîne en mouvement entre en contact avec un objet étranger qui se trouve dans le bois, le long du bas de la barre-guide et la chaîne s'arrête soudainement. Cet arrêt

soudain de la chaîne tire la tronconneuse en avant et loin de l'opérateur et pourrait facilement faire détourner l'opérateur la commande de la tronconneuse.

Évitez le pincement-recul:

Soyez très vigilant des situations ou des obstructions qui pourrait faire serrer la partie supérieure ou autrement arrêté la chaîne. - Ne coupez pas plus d'un rondin d'une fois. - Ne tordez pas la tronconneuse lorsque vous l'enlevez d'une coupure ascendante lorsque vous sectionnez des rondins.

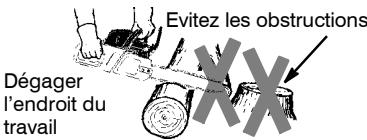

Évitez les rétractations:

• Quand vous commencez la coupe, assurez-vous toujours que le moteur est à pleine vitesse et que le châssis de la tronconneuse est contre le bois.
• Employez des cales en plastique ou bois, jamais en métal, pour tenir la coupure ouverte.

Reduire les risques de RECUR

• Souvenez-vous que le recul existe. En ayant une connaissance de base du recul, vous pouvez réduire les risques entrainant des accidents.
• Ne touchez aucun objet avec le bout du barre-guide lorsque la chaîne est en mouvement.
• Dégagez la zone de travail de tout objet encombrant tel que des arbres, branches, pierres, haies, souches etc. Enlevez ou évitez les objets encombrants que votre tronçonneuse pourrait toucher lorsque vous coupez une bûche ou une branche.
• Maintenez votre tronçonneuse aiguisée. La chaîne doit toujours être bien tendue. Une chaîne détendue ou émoussée augmente le risque de recul. Suivez les instructions de maintenance et d'entretien du fabricant de la chaîne. Contrôlez régulièrement la tension lorsque le moteur est arrêté, jamais lorsque le moteur fonctionne. Assurez-vous que les écrous de l'attache sont bien serrés après avoir tendu la chaîne. Commencez et continuez à couper à plein régime. Si la chaîne tourne plus lentement, le risque de recul sera plus grand.
• Ne coupez qu'une bûche à la fois.
• Faites très attention lorsque vous entrez à nouveau dans une coupe. N'essayez pas de couper avec le bout de la barre-guide (coupe en plongée).

Instructions générales de sécurité

• Faites attention aux bûches mobiles et autres facteurs pouvant reférer la coupe et bloquer ou tomber sur la chaîne. Utilisez le barre-guide et la chaîne au recoin réduit définis pour votre tronçonneuse.

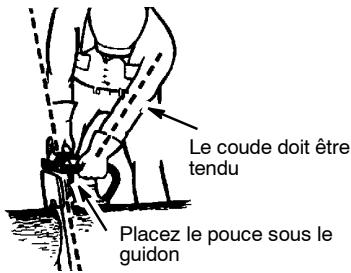

Maintenez le controle

Tenez-vous debout légèrement à gauche de la tronconneuse.

N'inversez jamais les positions des mains.

Le coude doit être tendu

Placez le pouce sous le guidon

Tenez fermement la tronconneuse à deux mains lorsqule moteur fonctionne et ne la l'chez pas. En maintainant fermement la tronconneuse, vous reduirez le risque de recul et ne perdrez pas le contrôle de la tronconneuse. Maintenez les doigts de votre main gauche reliés et vous pouce gauche sous le guidon avant. Entourez complètement la poignée arrière votre main droite. Que vous soyez gaucher ou drottier ne joue aucun role. 'Votre bras. gauche doit être tendu et le coude bloque. - Placez Your main gauche sur le guidon avant pour qu'elle forme une ligne droite avec votre main droit de la poignée arrêté lorsque vous faite des tronçonnages. N'inversez jamais les positions des mains, celle que soit la coupe. Tenez-vous sur deux pieds, le poids également réparti. - Positionnez-vous légèrement à gauche de la tronconneuse pour ne pas vous trouver dans une ligne directe avec la chaîne de coupe. - Ne soyez pas trop tendu. Vous risqueriez de perdre l'équilibre et le contrôle de la tronconneuse.

• Ne coupez aucun objet situé au-dessus de vos épaules. Il est difficile de contrôler la tronconneuse à cette hauteur.

Dispositifs de securite pour le RECUR

A VARIETISSEMENT: Les dispositifs suivants sont fournis avec votre tronconnese pour réduire le risque de recul; de tels conseils ne le supprimeront néanmoins jamais entièrement. En tant qu'utilisateur, ne vous fiez pas uniquement aux équipements de sécurité. Vous devez suivre toutes les recommandations, précautions et conseils de maintenance dans ce manuel pour éviter le recul et d'autres manoeuvres risquant d'entraîner des blessures graves.

• Une barre-guide au recul réduit, conçue avec un petit rayon d'extrémité permettant de réduire la zone de risque de recul au bout de la barre. Une barre-guide au recul réduit a été élaborée pour réduire de façon importante le nombre et la gravité des reculs.

• Une chaîne au recul réduit a été élaborée avec un indicateur de profondeur et un maillon de protection pour dévier la force de recul et permettre au bois d'entrer progressivement dans la coupeuse.

Indicateur de Profondeur de Forme Spéciale

Chaîne au recul réduit

Maillon Protecteur Allongé

Détourne la Force du Recul et Permet que le Bois Entre Graduellement dans le Coupeur

• Protecteur de main d'avant : Protection élaborée pour éviter que votre main gauche ne touche la chaîne si votre main dérape du guidon avant.
• La position des anses d'avant et d'arrière, conçue avec distance entre les deux et en ligne. La séparation et la position en ligne offertes par cette conception coopèrent pour donner de l'équilibre et de la résistance dans le contrôle du pivotement de la tronconneuse vers l'utilisateur dans le cas de recul.

Instructions générales de sécurité

A VARIETISSEMENT: NE VOUS REPOSEZ PAS SUR N'IMPORTE QUEL DISPOSITIF INCORPORÉ DANS VOTRE TRONCONNEUSE. VOUS DEVEZ UTILISER LA TRONCONNEUSE CORRECTÉMENT ET AVEC SOIN POUR EVITER LE RECUL. Les barres à recul réduit et les chaînes à recul bas réduisent le chance et la grandeur du recul; ils sont donc recommandés. Votre tronconneuse a une chaine et une barre à faible recul en tant qu'équipment d'origine. Sur un frein de chaînes dévaient être dépannés par un distributeur autorisé de service. Prenez votre unité à l'endettof de

l'achat si acheté d'un distributeur de service, ou au marchand principal autorisé le plus proche de service.

• Si le bout touche un objet, des étincelles peuvent être produites et la direction peut être INVERSEE, renvoyant la chaîne en haut et en arrêt vers l'utilisateur.
• Si la chaîne est bloquée au niveau de la chaîne, il peut sauter rapidement en arrêt en direction de l'utilisateur.
• Ces deux manœuvres peuvent vous faire perdre le contrôle de la tronçonneuse.

Montage

Il est conseillé de porter des gants de protection (non fournis) lors de l'opération de montage.

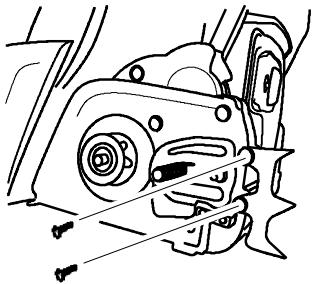

MONTER LE CRAMPON AMORTISSEUR (si elles ne sont pas deja attachées)

Le crampon amortisseur peut être utilisé comme pivot lors d'une opération de taille.

1. Desserrez et enlevez les écrous de la barre et enlevez le couvercle de l'embrayage de la tronconneuse.
2. Fixez l'amortisseur avec les deux vis comme dans l'illustration.

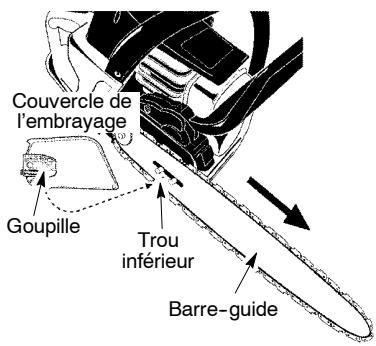

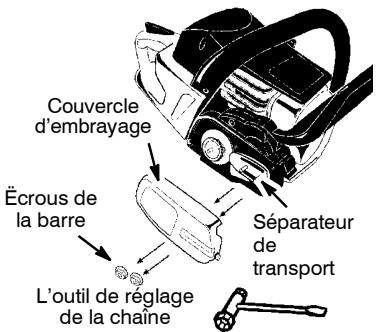

ATTACHER LA BARRE ET LA CHAINE (si elles ne sont pas déjà attachées)

A VARIETISMENT: Si la tronconnese est livree pre-montee, verifie les etapes de montage. Veiliez a tous porters des gants lors de la manipulation de la tronconnese. La chaine est coupante et peut vous blesser meme si elle n'est pas en mouvement.

1. Desserrez et enlevez les écrous de la barre et le couvercle de l'embrayage de la tronconneuse.
2. Enlevez la gachette de sécurité en plastique utilisée pour le transport (si présente).

1. La tension de la chaîne est assurée par un pivot et une vis de réglage. Lors du montage de la barre, il est très important que le pivot situé sur la vis de réglage s'insère dans un des orifices de la barre. La rotation de la vis donnera au pivot de réglage un mouvement de haut en bas. Localisez la vis de réglage avant le montage de la barre sur la tronçonneuse. Cf. illustration ci-dessous.

Réglage du couvercle de l'embrayage

1. À la main, tournez la vis de réglage dans le sens inverse des aiguilles d'une montre pour déplacer le pivot de réglage le plus loin possible vers l'arrière. Cela devrait permettre au pivot d'être dans la bonne position. Un réglage ultérieur peut s'avérer nécessaire lors du montage de la barre.

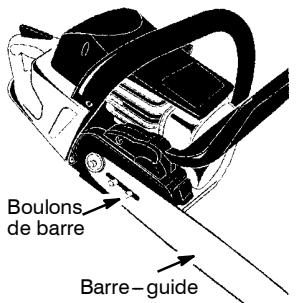

2. Glissez la barre-guide sur des boulons de barre-guide jusqu'à ce qu'elle bute contre le pignon du tambour de l'embrayage.

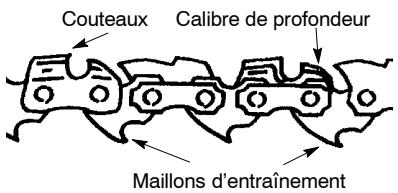

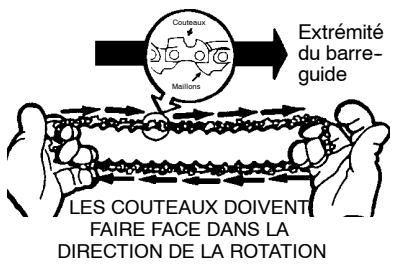

6. Enlevez soigneusement la chaîne neuve de son emballage. Tenez la chaîne avec les maillons d'entrainement comme l'indique la figure.

1. Passez la chaîne par dessus l'embrayage et derrière lui, adaptant les maillons d'entrainement dans le pignon de tambour de l'embrayage.
2. Introduisez le bas des maillons d'entraînement entre les dents de l'embout de la barre-guide.
3. Commencez par le haut de la barre et placez la chaîne dans la fente autour du guide-chaine.
4. Tirez la barre jusqu'à ce que la chaîne soit bien en place dans la fente du guide-chaine.
5. Installez maintenant la couverture de l'embrayage en vous assurant que la goupille de réglage est dans le trou inférieur de la barre-guide. Souvenez-vous que cette goupille fait bouger vers l'avant et l'arrière la barre-guide quand vous tournez le vis.

12. Installez les écrous de la barre et ajustez-les avec les doigts. Après avoir tensionné la chaîne, il faudra ajuster les écrous de la barre.

TENSION DE LA CHAINE (y compris les appareils avec la chaîne déjà installée)

A VARTISSEMENT: Quand you touchez la chaine, portez tousjours des gants protecteurs. La chaine est aiguisee et peut vous coupermeme quand elle ne bougepas. REMARQUE: Lors du réglage de la tension de la chaîne, assurez-vous que les écrous aient été serrés à la main uniquement. Un réglage de la tension de la chaîne lorsque les écrous sont serrés risque d'endommager la tronçonneuse.

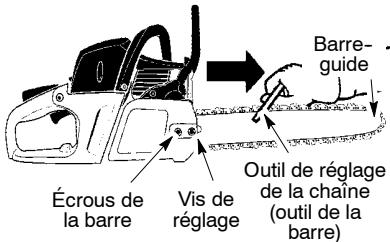

Vérification de la tension:

Utilisez l'extrémité du tournevis de l'outil de réglage à chaîne (outil de la barre) pour déplacer la chaîne autour de la barre. Si elle ne se met pas en rotation, la chaîne est trop serrée. Si elle est trop lâche, la chaîne sortira de la barre.

Réglage de la tension:

La tension de la chaîne est primordiale. La chaîne s'étend avec l'usage, spécialement pendant les premières fois que la tronconneuse est employée. Vérifiez toujours la tension de la chaîne avant chaque utilisation de la tronconneuse et après chaque ravitaillement en carburant.

Montage

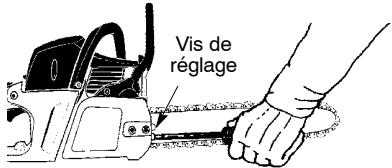

1. Desserez les écrous de la barre jusqu'à ce qu'ils ne seront pas plus serrés contre le frein qu'on peut le faire des doigts.
2. Tournez le vis de réglage dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne touche à peine au bas de la barre.

1. À l'aide de l'outil pour la barre, faites tourner la chaîne autour de la barre-guide pour vous assurer que tous les maillons sont dans la rainure de la barre.
2. Soulevez le bout de la barre-guide pour voir si la chaîne pend. Relâchez le bout de la barre-guide et tournez ensuite le vis de réglage 1/4 de tour dans le sens des aiguilles d'une montre. Répétez jusqu'à ce que la chaîne ne pende plus.

Vis de réglage - 1/4 de tour

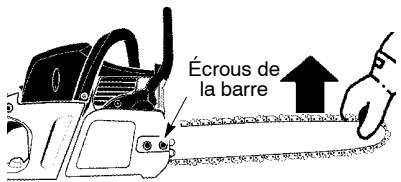

1. Alors que vous levez le bout de la barre-guide, resserrez solidement les écrous de la barre avec l'outil pour la barre.

1. À l'aide du bout en tournevis de l'outil pour la barre, déplacez la chaîne autour de la barre-guide.
2. Si la chaîne ne tourne pas, c'est qu'elle est trop serrée. Desserrez légèrement les écrous de la barre et tournez la vis de réglage d'un 1/4 de tour dans le sens contraire de l'horloge. Resserrez les écrous de la barre.
3. Si la chaîne est trop lâche, elleendra sous la barre-guide. Si c'est le cas, N'UTILISZE PAS la tronconneuse.

REMARQUE: La chaîne est tendue correctement quand le poids de la chaîne ne doit pas provenir du fléchissement de la barre de guidage inférieur (avec la scie à chaîne assise dans une position droite), mais la chaîne se déplace.

AVERTISSEMENT: Si la scie est utilisée avec une chaîne lâche, cette dernière risque de se dégager du guide-chaîne et de blesser gravement l'opérateur et/ou de subir des dommages qui la rendraient inutilisable. Si la chaîne se dégage du guide-chaîne, vérifier l'état de chaque maillon d'entraînement (absence d'endommagement). Une chaîne endommagée doit être réparée ou remplacée. AVERTISSEMENT: Le silencieux est très chaud pendant et après l'utilisation de la scie. Ne pas toucher le silencieux et éviter tout contact entre ce dernier et des matières inflammables telles que de l'herbe sèche ou du carburant.

Carburant

Remarque! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'assurer un rapport de mélange correct, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, même de petites erreurs au niveau de la quantité d'huile affectent sérieusement le rapport du mélange.

AVERTISSEMENT: Veiller à une bonne aération pendant toute manipulation de carburant.

Utiliser une essence de qualité, avec ou sans plomb. L'indice d'octane le plus bas recommandé est de 90 (RON). - Si le moteur utilise une essence d'un indice d'octane inférieur à 90, des cognements risquent de se produire. Ceci réalise une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur. - Pour les travaux utilisant un régime élevé continu (l'élagage, par ex.), il est recommandé d'utiliser un taux d'octane supérieur.

Rodage

La conduite à un régime trop élevé pendant de longues périodes doit être évitée pendant les 10 premières heures.

HUILE deux temps

Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps Universal, Universal powered by McCulloch fabriquée spécialement pour nos moteurs deux temps à refroidissement à air. - Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW). - Ne jamais utiliser d'huile pour moteurs à quatre temps. - Une huile de qualité médiocre ou un mélange huile/carburant trop riches risquent de mettre en péril le fonctionnement du pot catalytique et d'en réduire la durée de vie.

1:50 (2%) avec huiède deux temps Universal, Universal powered by McCulloch. 1:33 (3%) avec d'autres huiles conçues pour des moteurs deux temps à refroidissement par air classés pour JASO FB/ISO EGB.

Essence, litres	Huile deux temps, litres
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mélange

• Mélangez toujours l'essence et l'huile dans un récipient propre approuvé pour l'essence.
• Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.
• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.
• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
• Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

HUILE pour châine

• Il est recommandé d'utiliser une huile spéciale (huile pour chaîne) possédant de

bonnes qualités d'adhérence pour la lubrification.

• Ne jamais utiliser d'huile usagée. Ceci endommagerait la pompe à huile, le guidon de chaîne et la chaîne.
• Il est important d'utiliser une huile adaptée à la température de l'air (viscosité appropriée).
• Les températures inférieures à 0°C rendent certaines huiles visqueuses. Ceci peut causer une surcharge de la pompe à huile, endommageant les pièces de la pompe.
• Contacter l'atelier spécialisé pour obtenir des conseils sur le choix d'une huile de chaîne ajustée.

Remlissage de carburant

AVERTISSEMENT: Les mesures de sécurité ci-dessous réduisent le risque d'incendie: ne fumez jamais ni ne placez d'objet chaud à proximité du carburant; arrêtez le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein; ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir; serrer soigneusement le bouchon du réservoir après le remplissage; éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mettre en marche.

Essuyer le pourtour des bouchons des réservoirs. Nettoyer régulièrement les réservoirs de carburant et d'huile pour chaîne. Remplacer le filtre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont causes de mauvais fonctionnement. Veiller à obtenir un mélange homogène en secouant le récipient avant de remplir le réservoir. Les contenances des réservoirs de carburant et d'huile pour chaîne sont adaptées l'une à l'autre. Toujours faire le plein des réservoirs de carburant et d'huile à la même occasion.

AVERTISSEMENT: Le carburant et les vapeurs de carburant sont extrêmement inflammables. Observer la plus grande prudence en manipulant le carburant et l'huile de chaîne. Penser au risque d'explosion, d'incendie ou d'empoisonnement.

AVERTISSEMENT: La chaîne doit être à l'arrêt lorsque le moteur fonctionne au point mort. Si la chaîne rougeoie au point mort, reportez-vous au chapitre «REGLAGE DU CARBURATEUR» dans ce manuel. Ne touchez pas le silencieux. Quand il est chaud, le silencieux peut provoquer de graves brûlures. Pour arrêter le moteur, poussez l'interrupteur ON/STOP sur «STOP».

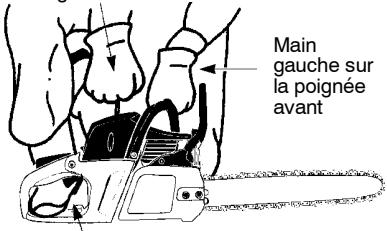

Pour démarrer le moteur, tenez fermement la tronconneuse au sol comme illustré ci-dessous. Assurez-vous que la chaîne tourne librement sans toucher quoi que ce soit.

Utilisez entre 40 à 45 cm (15 à 18 pouces) de câble par tentative.

Tenez bien la scie à chaîne en place lors de chaque tentative.

Poignée du câble de démarreur

Pied droit à travers la poignée arrière

Renseignements importants

Lorsque vous tirez sur le cordon du lanceur, n'utilisez pas toute la corde car elle risquerait de casser. Ne laissez pas le cordon du lanceur se rembobiner brutalement. Maintenez la poignée et laissez le cordon se rembobiner lentement.

Lorsque vous démarrez par temps froid, démarrez l'appareil en position FULL CHOKE; attendez que le moteur chauffe avant d'appuyer sur la gachette d'accélération.

REMARQUE: Ne coupez rien tant que la levier de l'étrangleur/du ralenti rapide est sur FULL CHOKE.

Pour un moteur FROID (ou un moteur presque sans essence)

REMARQUE: Dans les étapes suivantes, lorsque la manette de l'étrangleur/du ralenti accéléré est tirée à fond, la gachette se met automatiquement dans la position correcte pour le démarrage.

1. Mettez l'interrupteur ON/STOP en position «ON».
2. Pressez lentement 6 fois la poire d'amorçage.
3. Tirez le levier de l'étrangleur/du ralenti rapide au maximum (dans la position «FULL CHOKE»).
4. Avec la main droite, tirez rapidement la corde de démarre 5 fois. Puis, procédez à l'étape suivante.
5. Avec la main droite, tirez rapidement la corde de démarreur jusqu'à ce que le moteur s'allume. Il émet alors un son de «soufflement». Puis, procédez à l'étape suivante.

REMARQUE: Si le moteur pourrait sembler essayer de démarrer avant le 5ème tirage, arrêtez le tirage et procédez immédiatement à l'étape suivante.

1. Mettez le levier de l'étrangleur/du ralenti rapide dans la position «HALF CHOKE».

LEVIER D'ETRANGLEUR/ DE RALENTI RAPIDE

1. Avec la main droite, tirez rapidement la corde de démarreur jusqu'à ce que le moteur démarre.
2. Laissez le moteur tourner au ralenti accéléré pendant 30 secondes. Après, pressez la gâchette d'accélérateur puis lâchez-la pour que le moteur tourne au ralenti normal.

Démarrage et arrêt

Le bord d'arrêt de la tronçonneuse compte un rappel simple des instructions de démarrage avec des illustrations décrivant les différentes étapes.

Démarrage d'un moteur CHAUD

1. Mettez l'interrupteur ON/STOP en position «ON».
2. Pressez lentement 6 fois la poire d'amorçage.
3. Tirez le levier de l'étrangleur/du ralenti rapide dans la position «HALFCHOKE»
4. Avec la main droite, tirez rapidement la corde de démarre jusqu'à ce que le moteur démarre.
5. Pressez la gachette d'accélérateur puis laissez-la pour que le moteur tourne au ralenti normal.

DIFFICULTÉS DE DEMARRAGE (ou d'un moteur noyé)

Il est possible que le moteur soit noyé s'il n'a pas démarré après 10 tentatives.

Pour vider un moteur noyé, mettez le levier de l'étrangleur/du ralenti rapide en complètement (dans la position «OFF CHOKE») et poursuivez les consignes indiquées pour un moteur chaud. Il faut que l'interrupteur ON/STOP soit en position «ON».

Si le moteur est extrêmement noyé, il faudra peut-être plusieurs tentatives. Si le moteur ne démarre toujours pas, consultez le TABLEAU DE DÉPANNAGE.

Averagement:

Assurez-

Vous le frein de chaîne est désenclenché tirant la proteeur de main avant vers l'anse d'avant autant que possible. Lors de la coupe, le frein doit être désenclenche.

• Cette tronconneuse est équipée d'un frein pour la chaîne. Le frein est conçu pour stopper la chaîne en cas de recul. Le frein de chaîne inertie-lancé est serré si le protecteur de main est poussé en avant, soit manuellement (à la main) ou automatiquement (par le mouvement soudain).
• Si le frein est déjà serré, vous pouvez le desserrer en déplaçant le protège-mains avant autant que possible vers la poignée avant. Lorsque vous tailliez avec la tronconneuse, le frein de chaîne doit être desserré.

Averagement:

Actionné

se coinant parfois dans le carter de l'embrayage, ce qui bloque la chaine. Arrêtez le moteur avant le nettoyage.

• Vérifiez la tension de la chaîne avant la première utilisation et après 1 minute de travail. Voir TENSION DE LA CHAINE dans MONTAJE.
• Ne coupez que du bois. Ne coupez entre autres ni métal, ni plastique, ni parpaing, ni matériaux de construction qui ne sont pas en bois.
• Le crampon amortisseur peut être utilisé comme pivot lors d'une opération de taille.
• Arrêtez la tronconneuse si la chaîne heurte un autre objet. Vérifiez la tronconneuse et répétez-la si nécessaire.
• Protégez la chaîne de la poussière ou du sable. Un peu de poussière suffit à émousser rapidement la chaîne et à augmenter le risque de recul.
• Entrenez-vous à couper de petites dre des tailles plus importantes.
• Appuyez sur la gachette d'accélération. Le moteur doit tourner à plein régime avant de commencer la coupe.
• Commencé à couper avec l'archet contre la souche.
• Pendant la coupe, maintenez constamment le moteur à plein régime.
• La chaîne doit couper pour vous. N'exerce qu'une légère pression vers le bas.
• Relâchez la gâchette d'accélération dès que la coupe est finie pour que le moteur revienne au point mort. Si vous maniez la tronçonneuse à plein régime sans couper de bois, vous risquez de l'endommager. Pour éviter de perdre le contrôle à la fin de la coupe, n'exercez pas de pression sur la tronçonneuse en fin de coupe.
• Arrêtez le moteur avant de baisser la tronçonneuse.

Avertissement:

L'abattage

d'un arbre demande beaucoup d'expérience. Un utilisateur non expérimenté ne doit pas effectuer d'abattages. L'utilitaire se doit d'éviter toute utilisation qu'il ne maîtrise pas suffisamment!

Avertissement:

pas à proximitée de bâtiments ou de fils électriques si vous ne savez pas dans quelle direction l'arbre va tomber; ne coupez pas de nuit en raison de la mauvaise visibilité ou par mauvais temps (pluie, neige ou vents forts) car la chute de l'arbre ne sera pas prévisible. Préparez méticuleusement votre travail.

L'endroit autour de l'arbre où vous effectuerez la coupe doit être dégagé pour que vous soyez en position stable. Contrôlez les branches cassées ou mortes risquant de provoquer de graves accidents.

Les conditions naturelles pouvant influencer la direction de chute d'un arbre sont les suivantes :

• La direction et la vitesse du vent.
• L'inclinaison de l'arbre. L'inclinaison d'un arbre n'est pas obligatoirement visible si elle est due à un terrain inégal ou en pente. Utilisez un fil à plomb ou un niveau pour déterminer l'inclinaison de l'arbre.
• Le poids et les branches de côté.
• Les arbres et obstacles des alentours.

Faites attention au pourrissement et au bois en décomposition. Si le tronc est pourri, il peut se fendre et tomber sur l'utilisateur.

Assurez-vous qu'il y ait assez de place pour que l'arbre puisse tomber. Respectez une distance de 2 1/2 fois la longueur de l'arbre entre ce dernier et la personne la plus proche et/ou les autres objets. Le bruit du moteur peut étouffer un cri d'avertissement.

À l'endroit de l'arbre où la coupe doit être effectuée, enlevez la poussière, les cailloux, les morceaux d'écorce qui se détachent, les clous, les crampons et les fils.

COUPE de GRANDS ARBRES (15 cm ou plus)

La méthode d'entaille est utilisée pour abattre de grands arbres. Faites une entaille du côté ou l'arbre doit tomber. Faites un trait d'abattage de l'autre côté de l'arbre, il tombera ainsi du côté de l'entaille.

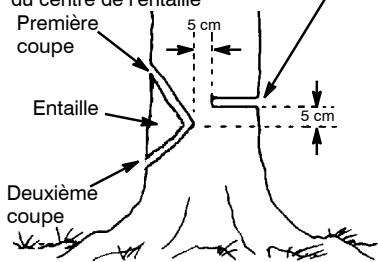

TRAIT d'abattage et abattage de l'arbre

• Faites une entaille en commençant par le haut. Coupe jusqu'à 1/3 du diamètre de l'arbre. Coupe ensuite par le bas de l'entaille. Cf. illustration. Lorsque l'entaille est faite, retirez le morceau de bois de l'arbre.

Dernière coupe, ici. 5 cm au-dessus du centre de l'entaille

• Après avoir levé le morceau de bois, faites un trait d'abattage de l'autre côté de l'entaille. Ce trait doit être effectué en réalisant une coupe cinq centimètres plus haut que le centre de l'entaille. Ce qui laisse assez de bois non coupé entre l'entaille et le trait d'abattage pour former un pivot. Ce pivot évite que l'arbre tombe dans la mauvaise direction.

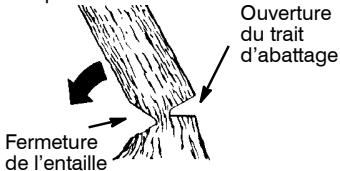

Le pivot retient l'arbre sur la souche et permet de contrôler la chute.

REMARQUE: Avant de terminer le trait d'abattage, utilisez des coins pour ouvrir la coupe quand il sera necessary de contrôler la direction de la chute. Utilisez des coins en bois ou en plastique, mais jamais des coins en acier ou en fer qui risqueraient d'entraîner un recul ou d'endommager la chaîne.

• Sachez reconnaître les signes indiquant que l'arbre est prêt à tomber, comme des craquements, l'élargissement du trait d'abattage ou des mouvements dans les branches supérieures. Lorsque l'arbre commence à tomber, arrêtez la tronconneuse, baissez-la et prenez rapidement le chemin de retraite.
• Pour éviter de vous blesser, NE COUPEZ jamais un arbre partiellement tombé avec votre tronconneuse. Faites très attention aux arbres qui ne sont pas entièrement abattus et qui ne sont pas suffisamment stables. Lorsqu'un arbre ne tombe pas entièrement, mettez la tronconneuse de côté et tirez l'arbre avec un treuil, un moufle ou un tracteur.

COUPER Un ARBRE ABATTU (debitage)

Le débitage est le terme utilisé pour couper un arbre abattu en souches ayant la longueur souhaitée.

AVERTISSEMENT: Ne vous tenez

Ne vous tenez pas sur la souche que vous coupez. Toutes les touches sont susceptibles de rouler, ce qui risque de vous renverser et de vous faire perdre le contrôle de l'appareil. Ne vous tenez pas en aval de la souche que vous coupez.

Attention

• Ne coupez qu'une bûche à la fois.
• Coupez précautionneusement le bois : des morceaux coupants pourraient être projetés vers vous.
• Servez-vous d'un chevalet pour couper de petites buches. Interdisez à quiconque de tenir la buche lorsque vous la coupez et ne la tenez pas avec votre jambe ou pied.
• Ne coupez pas à un endroit où les buches, les grosses branches et les racines sont emmêlées. Mettez les buches dans un endroit dégagé avant de les tronconner. Commencez par les buches apparentes et dégagées.

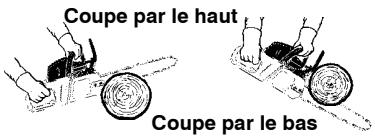

TYPES De COUPES utilisees pour le debitage

AVERTISSEMENT: Si la tronconneuse

neuse se bloque ou reste coincée dans une buche, n'essayez pas de la retirer de force. Vous risquez de perdre le contrôle de votre tronconneuse et de vousblesser gravement ou d'endommager la tronconneuse. Arrétez la tronconneuse, insérez un coin en plastique ou en bois dans la coupe jusqu'à ce que la tronconneuse puisse être dégagée facilement. Redémarrez la tronconneuse et réintroduisez-la dans la coupe. N'essayez pas de redémarrer vos tronconneuse tant qu'elle est encore prise ou bloquée dans la buche.

ARRETEZ la tronconneuse et utilisez un coin en bois ou en plastique pour élargir l'entaille.

Pour couper par en haut, il faut commencer par le haut de la buche en maintainant la tronconenne contre la buche. Il faut alors exercer une légère pression vers le bas.

Pour couper par le bas, il faut commencer par le bas de la bûche en maintenant le dessus de la tronconenne contre la bûche. Il faut alors exercer une légère pression vers le haut. Maintenez la tronconenne fermement et gardez le contrôle. La tronconenne reculera dans votre direction.

AVERTISSEMENT: Ne retournez pas la tronconenne pour couper par le. Vous ne pouvez pas contrôler la tronconenne dans cette position.

Première coupe sur le côté de la branche ou s'exerce la pression

Deuxieme coupe

Première coupe sur le côté de la branche ou s'exerce la pression

Debitage sans support

• Coupe jusqu'à 1/3 du diamètre de la bûche.
• Retournez la bûche et finissez par une seconde coupe par dessus.
• Faites très attention aux bûches sous tension pour éviter que la tronconneuse ne se bloque. Faites une première coupe sur le côté tendu pour réduire la pression exercée sur la bûche.

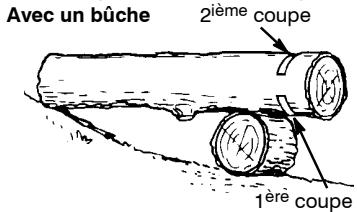

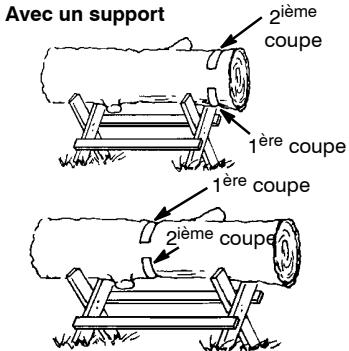

Debitage avec une BUCHE ou un support

• Souvenez-vous que votre première coupe doit toujours être faite sur le côté sous tension de la bûche. La première coupe doit représenter au moins 1/3 du diamètre de la bûche.
• Terminez par votre seconde coupe.

Elagage et ebranchage

AVERTISSEMENT: Garde contre le recul. Ne permette jamais que la chaîne, étant en mouvement, touche n'emporte quel objet à pointe de la barre pendant couper des branches et tailler.

AVERTISSEMENT: Ne montez jamais dans un arbre pour l'ébrancher ou l'élaguer. Ne vous tenez pas sur une échelle, une plateforme, une bûche ou dans une position pouvant entraîner une perte d'équilibre ou du contrôle de la tronconneuse.

Attention

• Faites attention aux branches pouvant être rejetées. Faites très attention en coupant de petites branches. Celles-ci peuvent se prendre dans la chaîne et venir vous fouetter le visage ou vous faire perdre l'équilibre.
• Faites attention aux retours de branches. Faites attention aux branches qui sont tendues ou ployées. Evitez d'être touché par les branches ou la tronçonneuse lorsque la tension des fibres du bois se relâche.
• Enlevez régulièrement les branches de l'endroit où vous marchez pour éviter de tomber dessus.

Elagage

• Elaguez toujours un arbre après l'avoir coupé. Sinon vous ne pourrez pas l'élaguer en toute sécurité et correctement.
• Laissez les plus grosses branches sous l'arbre abattu pour le maintenir pendant que vous travaillez.
• Démarrez à la base de l'arbre abattu et montez vers la cime, en coupant les petites et les grosses branches. Enlevez les petites branches en une seule coupe. La chaîne doit toujours se trouver près du tronc.

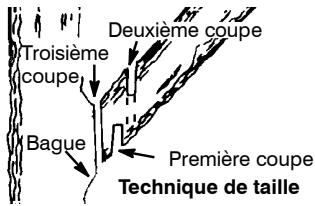

• Enlevez les plus grosses branches avec la technique de coupe décrite dans la section DEBITAGE SANS SUPPORT.
• Coupez toujours les petites branches dégagées par-dessus. En coupant par-dessous, les branches risqueraient de tomber et de se prendre dans la tronçonneuse.

AVERTISSEMENT: Ne taillez pas des branches au-dessus du niveau de vos épaules. Ne touchez aucune branche se trouvant au-dessus de vos épaules. Faites appel à un professionnel.

• Faites leur première coupe au tiers en partant du bas de la branche. La seconde coupe traverse toute la branche. Enfin, la troisième coupe par dessus faisant une bague de 2 à 5 cm à partir du tronc.

A VERTISSEMENT: L'entretien incorruct pourrait provquer des dommages sétrieux au moteur ou des blessures graves. A VARTISSEMENT: Débranche toujours le fil de la bougie quand vous ferez des réparations, sauf les réglages de carburateur. Nous vous recommendons de faire exécuter toutes les opérations de maintenance et de ré glage non mentionnées dans ce manuel aupres d'un point de service après-vente agreeé.

ENTRETIEN

Vérifiez:
Niveau du Carburant	Avant chaque utilisation
Lubrification de la Barra	Avant chaque utilisation
Tension de la Chaine	Avant chaque utilisation
Tranchant de la chaine	Avant chaque utilisation
Pièces Endommagées	Avant chaque utilisation
Bouchons Lâches	Avant chaque utilisation
Fermоirs Lâches	Avant chaque utilisation
Pièces Lâches	Avant chaque utilisation
Faire Inspection et Nettoyer:
Barre	Avant chaque utilisation
Appareil complet	Après chaque utilisation
Filtre d'Air	Chaque 5 heures*
Frein de chaîne	Chaque 5 heures*
Écran pare-étincelles et silencieux	Chaque 25 heures*
Remplacer la bougie	Annuellement
Remplacer le filtré de carburant	Annuellement
*Heures d'utilisation

FREIN De CHAINE

AVERTISSEMENT: Si le collier de frein est usé, il peut se casser lorsquè le frein de chaîne est activé. Si le collier de frein est défectueux, le frein de chaîne n'arrêtera pas la chaîne. La collier de frein devrait être remplaceée par un distributeur autorisé de service si n'importe que cette partie est usée moins de 0,5 mm d'épaisseur. Sur un frein de chaînes dévaient être dépannes par un distributeur autorisé de service. Prénez votre appareil à l'endroit de l'achat si acheté d'un distributeur de service, ou au marchand principal autorisé le plus proche de service.

Contrôle de la fonction de freinage

ATTENTION: Le frein de chaine doit être vérifié plusieurs fois par jour. Le moteur doit tourner en exécutant ce procédé. C'est le seul exemple quand la sierra devrait être placée sur la terre avec le fonctionnement de moteur.

Placez la tronconneuse sur le sol. Serrez la poignée arrière avec votre main droite et la poignée avant avec votre main gauche. Appliquez la vitesse maximum en appuyant entièrement le gaz. Activez le frein de chaine en tournant votre poignée gauche contre le protège-mains sans relâcher la poignée avant. La chaine doit alors s'arrêter immédiatement.

Filtre à air

A VARTISSEMENT: Ne nettoyez pas le filtre avec de l'essence ou un autre solvant inflammable qui risquerait de provoquer un départ de feu et/ou des émissions de gaz nocives.

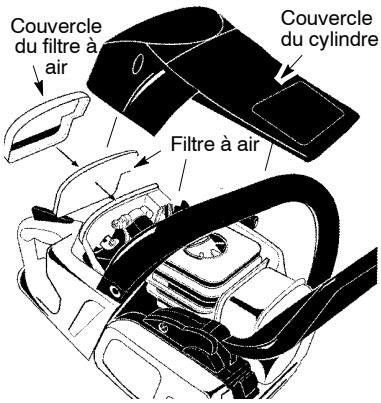

Nettoyage du filtre à air :

Un filtre à air encrassé diminue les performances du moteur et augmente la consommation de carburant et les émissions nocives. Nettoyez-le toujours après 5 heures d'utilisation.

1. Nettoyez le couvercle et les parties avoisinantes pour éviter que la saleté et la saleté ne tombent dans la chambre du carburateur lorsque le couvercle est enlevé.
2. Retirez les pièces comme illustré.
3. Nettoyez le filtre à l'eau savonnée. Rincez-le à l'eau froide et propre. Laissez-le sécher complètement à l'air avant de le réinstaller.
4. Mettez quelques gouttes d'huile sur le filtre; serrez le filtre pour répartir l'huile.
5. Réinstallez les pièces.

Maintenance de la BARRE

Si la tronconneuse ne coupe que d'un côté, si vous devez forcer dessus pour qu'elle coupe ou si vous avez utilisé une quantité incorpore de lubrifiant pour la barre, il peut être nécessaire de porter la barre à la maintenance. Si la barre est usée, elle risque d'endommager la chaîne et de rendre la taille difficile.

Après chaque utilisation, assurez-vous que l'interrupteur ON/STOP est en position «STOP», puis enlevez la scie de la barre-guide et du trou du pignon.

Pour maintien de la barre-guide:

• Mettez l'interrupteur ON/STOP en position «STOP».
• Desserrez et enlevez les écrous du frein de chaîne et du frein de chaîne. Enlevez la barre et la chaîne de la tronçonneuse.
• Enlevez la rainure de la barre et la trousse de huilage après toutes les 5 heures de la utilisation.

Enlevez la sciure de la rainure de la barre-guide

• Un ébarbage des glissières de la barre-guide est normal. Enlevez-le avec une lime plate.
• Quand le haut de la glissière est inégal, utilisez une lime plate pour redonner un bord bien droit au bout et aux côtés.

Remplacez la barre-guide quand la glissière est usée, quand la barre-guide est tordue ou craquelée ou quand un trop grand échauffement ou ébarbage des glissières se produit. Si vous nevez replacer la barre-guide, nutilisez que celle qui est spécifiée pour leur tronconneuse dans la liste de pièces.

Reemplacement de la BOUGIE

La bougie doit être remplacée chaque année pour vous assurer que le moteur démarre plus facilement et fonctionne better. Le temps d'alumage est prédéfini et ne peut être réglé.

1. Desserrez les 3 vis de la couvercle du cylindre.
2. Enlevez la couvercle du cylindre.
3. Enlevez la couvercle de la bougie.
4. Enlevez la bougie du cylindre et jettez-la.
5. Remplacez-la par une bougie Champion RCJ-7Y et serrez-la avec une clé à tube. Serrez correctement. L'écartement doit être de 0,5 mm.
6. Réinstallez le couvercle de la bougie.
7. Reinstallez la couvercle du cylindre et les 3 vis. Serrez correctement.

Affutage de la CHAIN

AVERTISSEMENT: Une méthode d'affutage et/ou un entretien du calibre de profondeur inapproprié accroît les risques de recul et de blessures graves.

AVERTISSEMENT: Portez toujours des gants de sécurité lorsque vous manipulez la chaîne. Celle-ci est très tranchante et peut vous couper même lorsqu'elle est immobile.

Les conditions ci-dessous requièrent l'affutage de la chaîne :

• La réduction de la taille des copeaux de bois. Une chaîne émoussée finit par produire de la poudre de scirure. Notez que le bois pourri ou en décomposition ne produit pas de beaux copeaux. La scie coupe d'un seul côté ou en biais. La scie doit être poussée à travers la coupe.

Outils nécessaires :

• Une lime ronde de 4 mm (5/32 pouce) de diamètre et un porte-lime
• Une lime plate
• Un outil indicateur de profondeur

Pour affuter la CHAINE:

1. Mettez l'interrupteur ON/STOP en position STOP.
2. Vérifiez la tension de la chaîne. Réglez-la au besoin.
3. Affûtez les couteaux.

Pour affuter les couteaux, place le porte-lime (90^) sur le tranchant supérieur du couteau et du calibre de profondeur.

REMARQUE: La chaîne est dotée de couteaux sur son côté droit et sur son côté gauche.

• Maintenez les lignes indicatrices de du porte-lime parallèles au guide et au centre de la chaîne.

Lignes indicatrices de

• Affûtez d'abord tous les couteaux d'un côté de la chaine. Affûtez de l'intérieur vers l'extérieur. Puis, tournez la chaine et repétez la procédure pour l'autre côté de la chaine.
• Affûtez avec des mouvements avant seulement : 2 ou 3 mouvements par bord tranchant.
• Tous les couteaux doivent avoir la même longueur.
• Limez jusqu'à ce que disparaisent les dommages. Les parties endommagées doivent être entièrement mention des bords tranchants (lateral et supérieur) du couteau.

Tous les couteaux doivent avoir la même longueur. Enlevez les parties endommagées.

• Limez la chaîne conformément aux specifications, tel qu'illustré.

Angle d'approche

AVERTISSEMENT: Suivez les instructions du fabricant de la chaîne pour obtenir le bon angle d'approche. Un angle d'approche inapproprié accroît les risques de recul et de blessures graves.

1. Vérifiez et abaissez les calibres de profondeur.

• Placez l'outil indicateur de profondeur sur le couteau.
• Si le calibre de profondeur est plus haut que l'outil indicateur de profondeur, liméz-le pour qu'il soit au niveau de la partie supérieure de l'outil.
• Maintenez l'arrondi du coin avant du calibre de profondeur avec une lime plate. REMARQUE: L'extrémité supérieure du calibre de profondeur doit être plate avec la moitié avant, arrondie avec une lime plate.

Si vous avez besoin d'aide supplémentaire ou si vous n'êtes pas certain de la procédure à suivre, communiquez avec un distributeur autorisé de service.

AVERTISSEMENT: Durant la plus grande partie de ce travail, la chaîne tournera. Portez votre équipement de protection et suivez toutes les règles de sécurité. La chaîne ne doit pas bouger quand le moteur est au ralenti.

Le carburateur a été soigneusement réglé à l'usine, mais des réglages peuvent être requis si vous remarquez ce qui suit :

La chaine rouge quand le moteur est au ralenti. Voir RALENTI-T procedure de réglages. - La tronconneuse refuse de tourner au ralenti. Voir RALENTI-T procEDURE de réglages.

Ralenti-t

Permettez au moteur de tourner au ralenti. Si la chaine rouge, le ralenti est trop rapide. Si le moteur s'arrête, le ralenti est trop lent. Ajustez la vitesse jusqu'à ce que le moteur tourne sans mouvement à chaine (ralenti trop rapide) ou s'arrête (ralenti trop lent). La vis au ralenti se trouve juste au-dessus de la poire d'amorçage et est marquée T.

Tournez la vis du ralenti (T) dans le sens de l'horloge pour augmenter la vitesse du moteur. Tournez la vis du ralenti (T) dans le sens contraire de l'horloge pour baisser la vitesse du moteur.

A VARIETISSEMENT: Laissez le moteur refroidir et prenez toutes les mesures de sécurité avant de l'entreposer ou de le transporter dans un véhicule. Entreposez l'appareil et le carburant dans un endroit où il ne risque pas d'y avoir d'étincelles ou de flammes provenant de chauffe-eau, de moteurs électriques, interrupteurs, etc. Entreposez l'appareil avec le dispositif de suture en place. Positionnez l'appareil de façon à ce qu'aucun objet coupant ne puisse blesser accidentellement un passant. Ne le laissez jamais à la portée des enfants.

• Videz l'appareil de son carburant avant de l'entreposer. Faites tourner le moteur jusqu'à ce qu'il s'arrête.
• Nettoyez l'appareil avant de l'entreposer. Faites tout particulièrement attention à l'admission d'air dans l'endroit où l'appareil est entreposé. Veillez à ce que l'air ne contienne pas de particules. Utilisez un détergent doux et une éponge pour nettoyer les surfaces en plastique.
• N'entreposez pas l'appareil ou le carburant dans un endroit fermé où les vapeurs de carburant peuvent être en contact avec des étincelles ou des flammes provenant

de chauffe-eau, moteurs électriques, interrupteurs, chaudières, etc.

• Entreposez l'appareil dans un endroit sec, hors de la portée des enfants.
• Avant de remisser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.
• La protection pour le transport doit toujours être montée sur l'équipement de coupe au cours du transport et du remisage de la machine, pour éviter tout contact involontaire avec la chaîne acérée. Même une chaîne immobile peut blesser gravement la personne qui la daytime.

AVERTISSEMENT: Lors de l'entreposage, il est important de prévenir la formation de dépôt de caoutchouc dans les parties essentielles du système d'alimentation, tel que le carburateur, le filtre à carburant, les durites ou le réservoir. Les carburants coupés avec de l'alcool (aussi appelés carburol, ou utilisant de l'éthanol ou du méthanol) peuvent provoquer de l'humidité, laquelle peut à son tour provoquer la séparation du mélange du carburant et la formation d'acide pendant l'entreposage. Les gaz acides peuvent endomager le moteur.

Tableeau de depannage

AVERTISSEMENT: Toujours arrêtez l'unité et débranchez la bougie d'allumage avant d'exécuter tout ce qui est recommandé ci-dessous excepté les remèdes qui exigent fonctionnement de l'appareil.

PROBLÈME	CAUSE	REMÈDE
Le moteur ne démar-rer pas ou ne tourne que quel-ques instantss après le démarrage	1. Interrupteur sur arrêt.2. Moteur noyé.3. Réservoir d'essence vide.4. La bougie ne fait pas feu.5. Le carburant n'atteint pas le carburateur.	1. Mettre l'interrupteur sur mise en route (ON).2. Voir "Instructions de démarriage".3. Remplir le réservoir du bon mélange de carburant.4. Poser une nouvelle bougie.5. Voir si le filtré à essence est sale. Le replacer. Voir si le tuyau d'essence est entortillé ou brisé. Réparer ou replacer.
Le moteur ne tourne pas bien au ralenti	1. Réglage du ralenti requise.2. Le carburateur exige un réglage.	1. Voir "Régages du carburateur" dans la section Service.2. Contactez un distributeur autorisé de service.
Le moteur refuse d'accélérier, manque de puissance ou meurt sous la charge	1. Filtre à air sale.2. Bougie encrassée.3. Le frein de chaîne est actionné.4. Le carburateur exige un réglage.	1. Nettoyer ou replacer le filtré à air.2. Nettoyer ou replacer la bougie et régler l'écartement.3. Désactionné le frein de chaîne.4. Contactez un distributeur autorisé de service.
Le moteur fume excessivement	1. Mélange de carburant incorrect.	1. Vider le réservoir du carburant et le replir du bon mélange.
Au ralenti, la chaîne rouge.	1. Réglage du ralenti requise.2. Réparation de l'embrayage requise.	1. Voir "Régages du carburateur" dans la section Service.2. Contactez un distributeur autorisé de service.

Caractéristiques techniques

	CS 330	CS 360	CS 370	CS 400
Moteur
Cylindrée, cm3	33	36	40	42
Course, mm	32	32	32	32
Régime de ralenti, tr/min	3000	3000	3000	3000
Puisance, kW	1,2/9000	1,3/9000	1,4/9000	1,5/9000
Système d'allumage
Bougie	Champion RCJ-7Y	Champion RCJ-7Y	Champion RCJ-7Y	Champion RCJ-7Y
Écartement des electrodes, mm	0,5	0,5	0,5	0,5
Système de graissage/de carburant
Contenance du réservoir de carburant, litres	0,3	0,3	0,3	0,3
Débit de la pompé à huile à 8500 tr/min, ml/min	4 - 8	4 - 8	4 - 8	4 - 8
Contenance du réservoir d'huile, litres	0,2	0,2	0,2	0,2
Type de pompé à huile	Automatique	Automatique	Automatique	Automatique
Poids
Tronçonneuse sans guide, ni chaîne et avec réservoirs vides, kg	5,5	5,5	5,5	5,5
Émissions sonores(voir Remarque 1)
Niveau de puissance sonore mesure dB(A)	108,7	108,7	108,7	108,7
Niveau de puissance sonore garanti LWA dB(A)	113	113	113	113
Niveau sonores(voir Remarque 2)
Niveau de pression sonore équivalent mesure à l'oreille de l'utilisateur, dB(A)	99,7	99,7	99,7	99,7
Niveau de vibrations équivalents, ahveq(voir Remarque 3)
Poignée avant, m/s2	2,4	2,4	2,4	2,4
Poignée arrière, m/s2	2,4	2,4	2,4	2,4
Chaîne/barre-guide
Longueur de barre standard, pouces/cm	14/35, 16/40, 18/45
Longeurs de barre commandées, pouces/cm	14-18 / 35-45
Longueur de coupe effective, pouces/cm	13-17 / 34-44
Pas, pouces	0,375 / 3/8"
Épaisseur au mailon d'entrainment, pouces/mm	0,050/1,3
Type de roue d'entrainment/nombre de dents	6
Vitesse de chaîne à puissance maxi, m/s	18,5

Remarque 1: Émission sonore dans l'environnement mesurée comme puissance acoustique (LwA) selon la directive UE 2000/14/CE. Remarque 2: Le niveau de pression sonore équivalent, selon ISO 22868, correspond à la somme d'énergie pondérée pour divers niveaux de pression sonore à différents régimes. La dispersion statistique typique pour le niveau de pression sonore équivalent se traduit par une déviation standard de 1 dB(A). Remarque 3: Le niveau de vibrations équivalent, selon ISO 22867, correspond à la somme d'énergie pondérée pour les niveaux de vibrations à différents régimes. Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s².

Combinaisons barre-guide et chaîne

Les équipements de coupe suivants sont homologués pour les modèles McCulloch CS 330, CS 360, CS 370, et CS 400.

Barre-guide				Chaîne
Longueur pôues	Pas, pôues	Larguer de- rainure, mm	Nombre max. De dents, pignon avant	Type	Longueur, maillons d'entrainment (pce)
14	0,375 / 3/8"	1,3	7T	Oregon 91VJ/PJ	52
14	0,375 / 3/8"	1,3	7T	Oregon 91VG/PX	52
16	0,375 / 3/8"	1,3	7T	Oregon 91PJ/VJ	56
16	0,375 / 3/8"	1,3	7T	Oregon 91VG/PX	56

Type	mm	mm	mm	Degrés	Degrés	Degrés	mm	in/cm :dl
91VJ	0,375	0,050/1,3	5/32 / 4,0	80°	30°	0°	0,025/0,65	14/35:5216/40:56
91PJ	0,375	0,050/1,3	5/32 / 4,0	80°	30°	0°	0,025/0,65	14/35:5216/40:56
91VG	0,375	0,050/1,3	5/32 / 4,0	80°	30°	0°	0,025/0,65	14/35:5216/40:56
91PX	0,375	0,050/1,3	5/32 / 4,0	80°	30°	0°	0,025/0,65	14/35:5216/40:56

Ce assurance de conformité (valable uniquement en europe)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, Tél: [phone], en tant que représentant/agréé dans la Communauté, déclarons que le tronçonneuse pour services forestiers modèle McCulloch CS 330, CS 360, CS 370, et CS 400 SAS-AV à partir des numéros de série de l'année de fabrication 2012 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série), sont conformes aux dispositions des DIRECTIVES DU CONSEIL:

du 17 mai 2006 "directive machines" 2006/42/CE;

du 15 décembre 2004 "compatibilité électromagnétique" 2004/108/CE, y compris les amendements actuellement en vigueur; et

du 8 Mai 2000 "émissions sonores dans l'environnement" selon Annexe V du 2000/14/CE. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées: ISO 12100:2010, CISPR 12:2007, ISO 11681-1:2011.

L'organisme notifié: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a procédé à des tests de type européen suivant l'article 12, paragraphe 3b de la directive machines (2006/42/CE). Le certificat du contrôle de type UE selon l'annexe IX a le numéro: 0404/09/2035.

La tronçonneuse livrée est conforme à l'exemplaire ayant subi le test de type européen.

12-10-15

Ronnie E. Goldman, Directeur technique, représentant autorisé d'Husqvarna AB et responsable de la documentation technique

LABELLE AUF INHALT
