EEEBOX EB1501 - Mini PC ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini PC
Marque	ASUS
Modèle	EEEBOX EB1501
Version du manuel	Troisième édition V3, Janvier 2010
Contenu de la boîte	EeeBox PC, socle + vis, télécommande (optionnel), adaptateur Mini jack-S/PDIF (optionnel), adaptateur secteur, cordon d'alimentation, carte de garantie, guide de démarrage rapide, récepteur infrarouge (optionnel), câble HDMI (optionnel), kit VESA (optionnel), adaptateur HDMI-DVI (optionnel)
Vue avant	LED d'activité disque dur, bouton d'alimentation, lecteur DVD±RW (mange-disque), lecteur de cartes mémoire (MMC/SD/SDHC/MS/MS Pro), 1 port USB, port casque, port microphone
Vue arrière	Connecteur antenne sans fil, 1 port USB, port Kensington, port VGA, port HDMI, port eSATA, port SPDIF (sortie audio), port LAN RJ-45, port d'alimentation DC 19V
Connectivité sans fil	WiFi (via antenne externe), Bluetooth (sur certains modèles)
Connectivité réseau	Ethernet 10/100/1000 (port RJ-45)
Alimentation	Adaptateur secteur externe 19V DC
Système d'exploitation	Windows (non précisé dans le manuel)
Fonctions logicielles	TotalMedia Center, TotalMedia Theater 3, ASUS Easy Update, Windows Media Center
Entretien	Débrancher avant nettoyage, ne pas utiliser de liquides, ne pas obstruer les ouvertures de ventilation
Sécurité	Ne pas démonter, utiliser uniquement l'adaptateur fourni, éviter les sources de chaleur et l'humidité
Garantie	Contactez votre revendeur ou un centre après-vente ASUS avec la carte de garantie
Restauration du système	Partition cachée RECOVERY, appuyer sur F9 au démarrage, désactiver Boot Booster dans le BIOS avant restauration

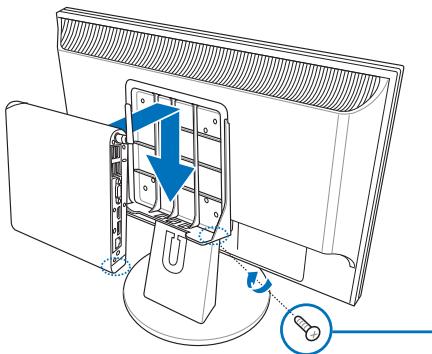

Fixation VESA	Compatible VESA75 ou VESA100 pour montage à l'arrière d'un moniteur

FOIRE AUX QUESTIONS - EEEBOX EB1501 ASUS

Comment connecter l'antenne sans fil ?

L'antenne sans fil se connecte au connecteur prévu à l'arrière de l'appareil. Ne la faites pas pivoter de plus de 180° à 270° pour éviter de l'endommager.

Comment utiliser la télécommande ?

Branchez le récepteur infrarouge sur un port USB, placez-le sur une surface stable et pointez la télécommande vers le récepteur. La télécommande permet de contrôler Windows MCE et TotalMedia Center.

Comment restaurer le système d'exploitation ?

Redémarrez et appuyez sur F9 au démarrage pour accéder à la partition cachée RECOVERY. Assurez-vous d'avoir désactivé Boot Booster dans le BIOS (appuyez sur F2 au démarrage pour y accéder).

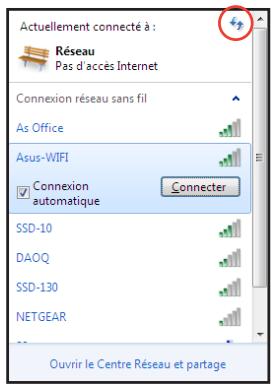

Comment configurer une connexion sans fil ?

Faites un clic droit sur l'icône réseau avec une étoile orange dans la barre des tâches, sélectionnez votre réseau WiFi, entrez le mot de passe si nécessaire et connectez-vous.

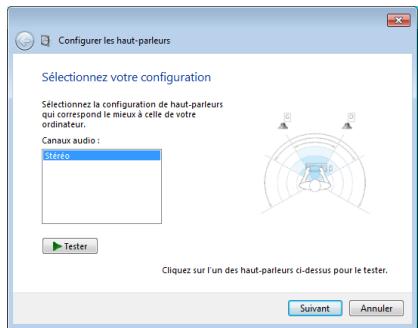

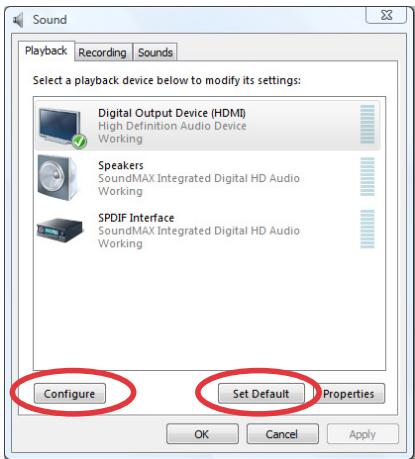

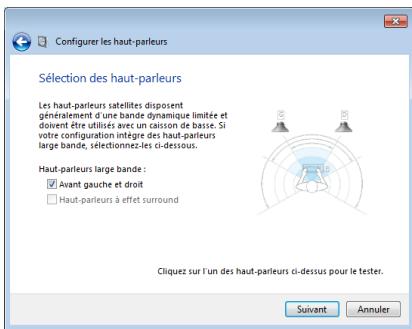

Comment configurer le son via HDMI ?

Connectez l'appareil à un téléviseur via HDMI. Dans Windows, faites un clic droit sur l'icône volume, sélectionnez Périphériques de lecture, choisissez Périphérique de sortie numérique (HDMI) et cliquez sur Par défaut.

Quels types de cartes mémoire sont supportés ?

Le lecteur de cartes intégré supporte les formats MMC, SD, SDHC, MS et MS Pro.

Comment utiliser TotalMedia Center ?

Cliquez sur l'icône TotalMedia Center sur le bureau. Le menu principal donne accès aux applications Game, Movie, Music, Photo et Video.

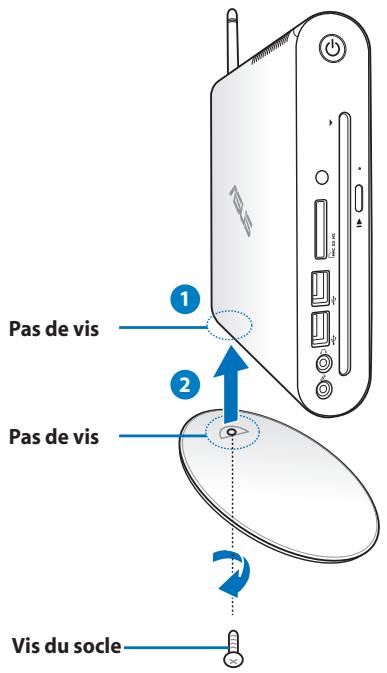

Comment installer le socle ?

Localisez le pas de vis sous l'EeeBox, alignez la vis du socle et serrez-la à l'aide d'une pièce de monnaie. Vous pouvez aussi poser l'appareil à plat sur un bureau.

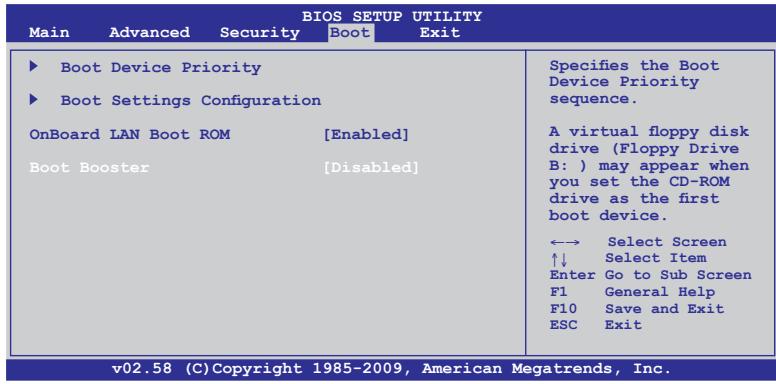

Comment désactiver Boot Booster ?

Démarrez et appuyez sur F2 pour accéder au BIOS. Réglez l'option Boot Booster sur Disabled, puis appuyez sur F10 pour enregistrer et redémarrer.

Que faire si l'adaptateur secteur chauffe ?

L'adaptateur peut devenir chaud pendant l'utilisation. Ne le couvrez pas et gardez-le à distance du corps. Si la chaleur est excessive, débranchez et contactez le support ASUS.

MODE D'EMPLOI EEEBOX EB1501 ASUS

Troisième édition V3

Janvier 2010

Copyright © 2010 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou par quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER, INC. ("ASUS").

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon. Toutes les marques mentionnées dans ce manuel sont la propriété de leurs propriétaires respectifs.

Des efforts particuliers ont été faits pour garantir que le contenu de ce manuel soit correct et à jour. Cependant, le fabricant n'offre aucune garantie sur l'exactitude de son contenu et se réserve le droit d'effectuer tout changement, et ce, à tout moment et sans avertissement.

Table des matières

Notes 5 Consignes de sécurité 10 Notes pour ce manuel 13

Bienvenue 14

Contenu de la boîte 14

Faire connaissance avec votre EeelPC............15

Vue avant 15 Vue arrière 17 Utiliser le lecteur de DVD 19 Utiliser l'antenne sans fil 20 Configurer la télécommande (sur une sélection de modèles) 21 Utiliser la télécommande (sur une sélection de modèles) 22

Positionner votre EeBox PC 25

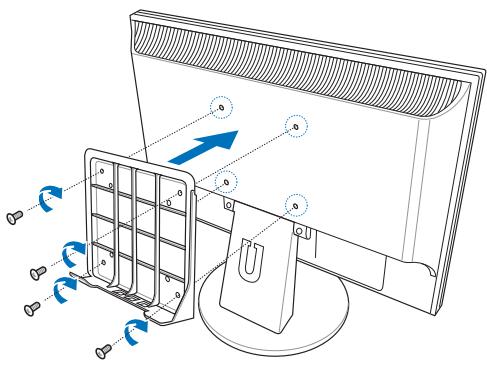

Installer le socle 25 Installer votre EeelPC sur un moniteur 26

Configurer votre EeelPC 27

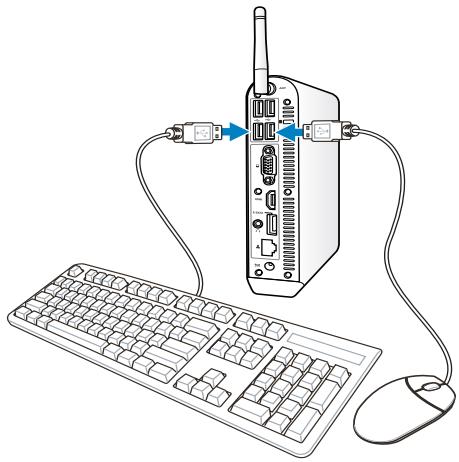

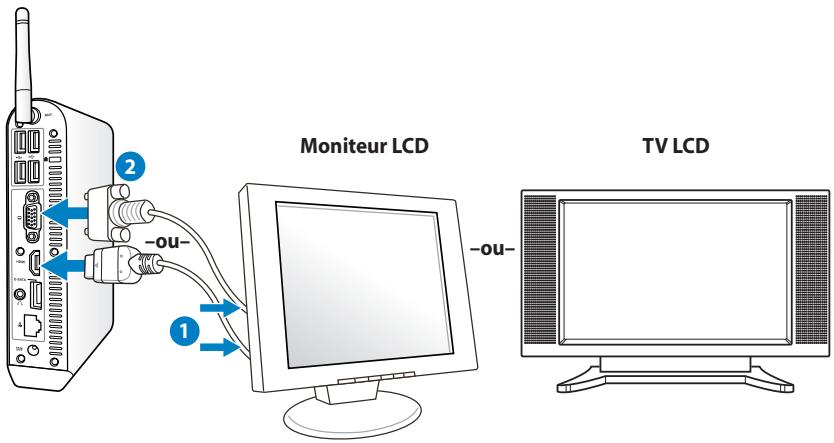

Connexion d'un écran 27 Connexion de périphériques USB 27 Connexion réseau 28 Allumer le système 29

Utiliser votre EeeBox PC 30

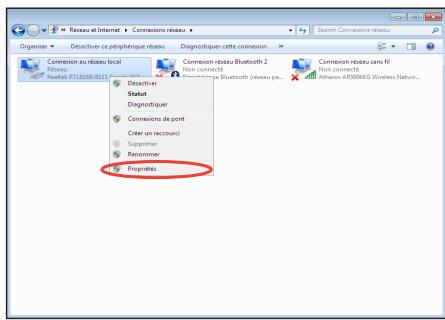

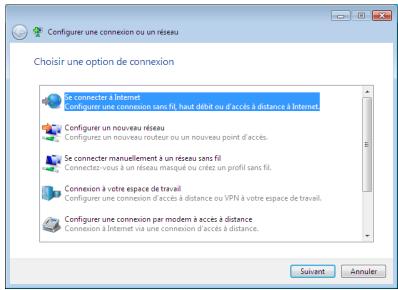

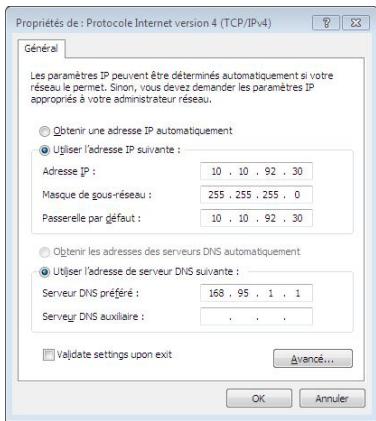

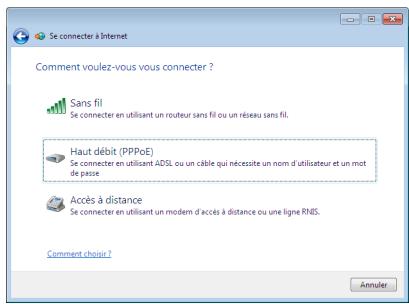

Configurer une connexion sans fil 30 Configurer une connexion filaire 31 Connexion Bluetooth (sur une sélection de modèles) 35 Configuration audio via un périphérique HDMI 37 ASUS Easy Update 39 TotalMedia Center 40

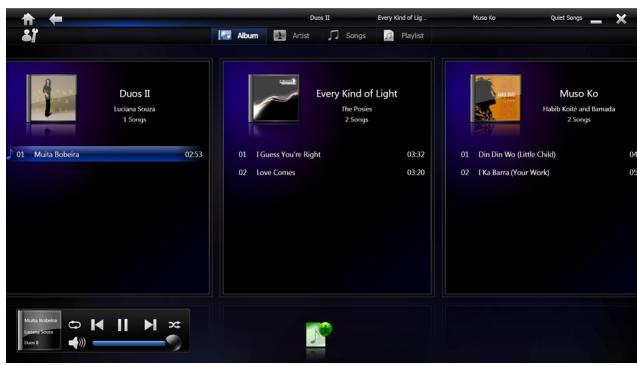

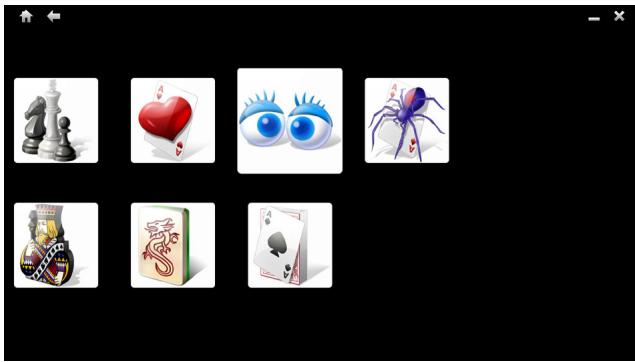

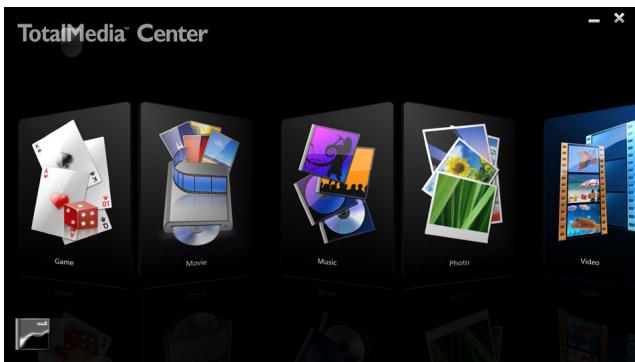

Menu principal 40

Game (Jeux) 40

Table des matières

Movie (Films) 41

Music (Musique) 41

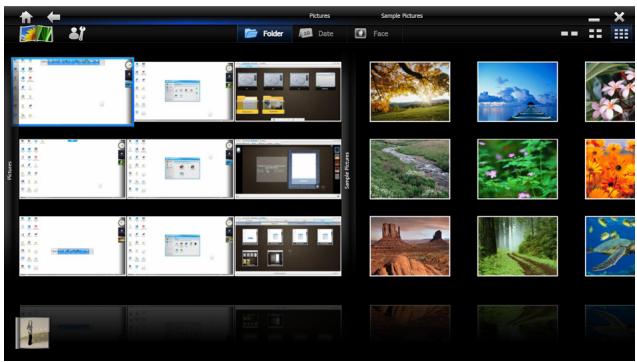

Photos 42

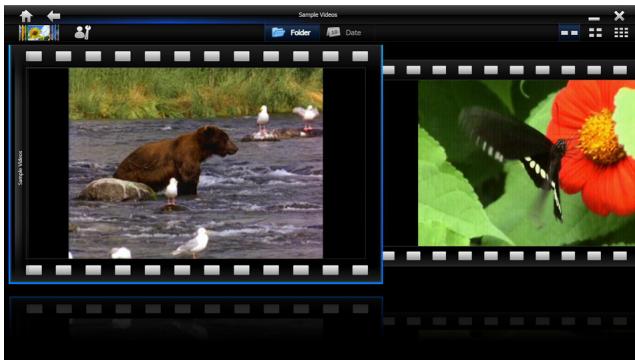

Video (Vidéos) 42

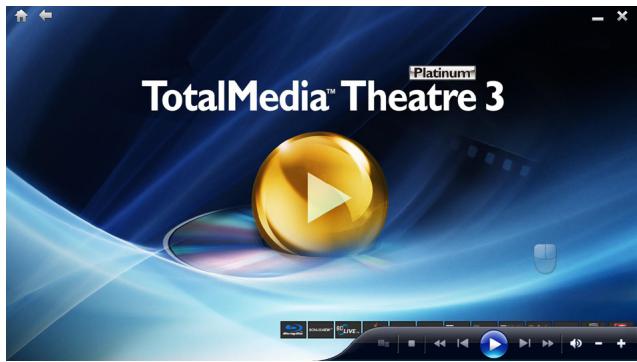

TotalMedia Theater 3 43

Restaurer le système 44

Utiliser la partition cachée 44

Boot Booster 45

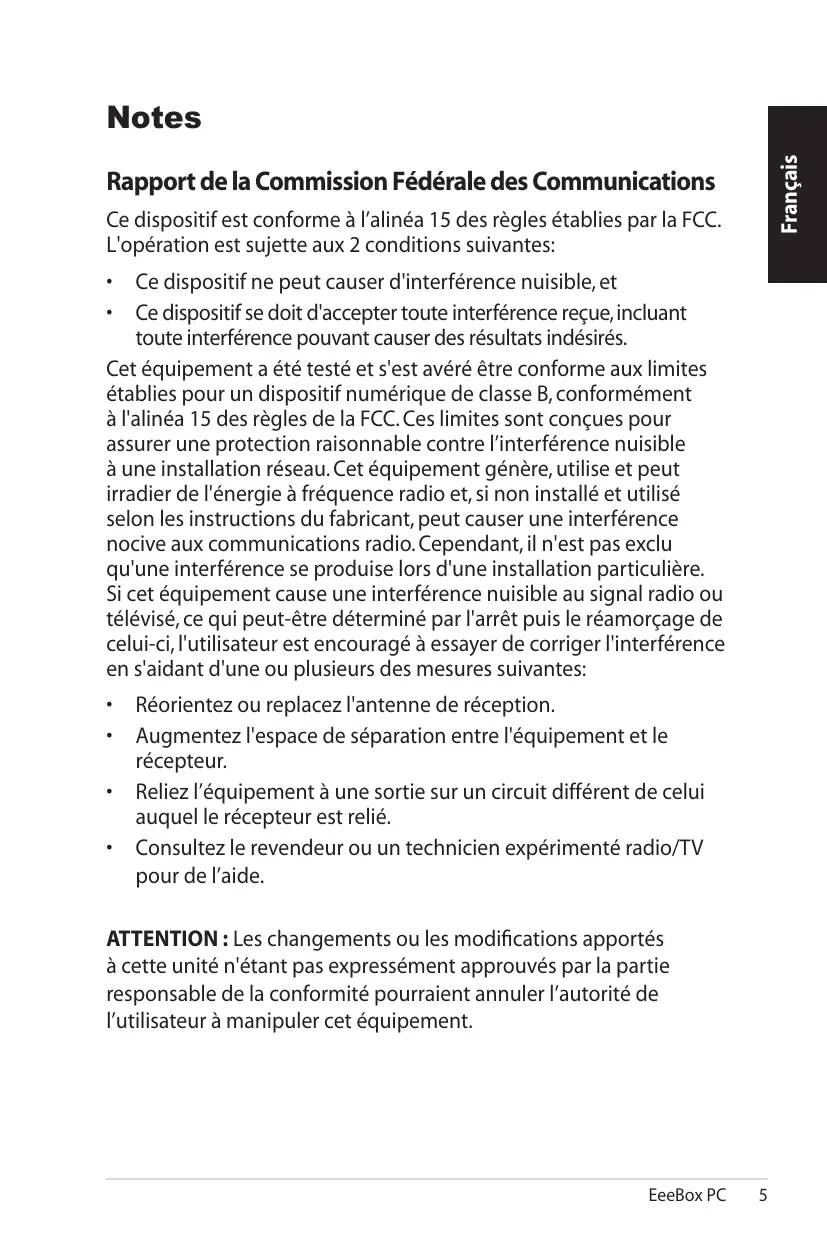

Notes

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux deux conditions suivantes :

• Ce dispositif ne peut pas causer d'interférence nuisible, et
• Ce dispositif doit accepter toute interférence reçue, y compris toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti qu'aucune interférence ne se produise dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en éteignant puis en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Branchez l'équipement sur une prise située sur un circuit différent de celui du récepteur.
• Consultez le revendeur ou un technicien expérimenté en radio/TV pour obtenir de l'aide.

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser cet équipement.

Note sur l'exposition aux ondes radio

Cet équipement doit être installé et utilisé conformément aux instructions fournies. La distance entre les antennes et l'utilisateur ne doit pas être inférieure à 20 cm. Cet appareil ne doit pas être placé à proximité d'autres antennes ou émetteurs ni fonctionner avec eux. Les instructions d'installation de l'antenne et les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour se conformer aux normes d'exposition aux radiofréquences.

Déclaration de conformité (DIRECTIVE R&TTE 1999/5/CE)

Les articles suivants ont été complétés et sont considérés comme pertinents et suffisants :

• Conditions essentielles telles que dans [Article 3]
• Conditions de protection pour la santé et la sûreté telles que dans [Article 3.1a] Test de la sécurité électrique en conformité avec [EN 60950]
• Conditions de protection pour la compatibilité électromagnétique dans [Article 3.1b]
• Test de la compatibilité électromagnétique dans [EN 301 489-1] & [EN 301 489-17] Tests en accord avec [489-17]
• Utilisation efficace du spectre des radiofréquences selon l'[Article 3.2] Tests radio en accord avec [EN 300 328-2]

Avertissement marque CE

Ceci est un produit de classe B ; dans un environnement domestique, ce produit peut causer des interférences radio, auquel cas l'utilisateur pourrait être amené à prendre les mesures adéquates.

Canaux d'opération sans fil régionaux

Amérique du Nord 2.412-2.462 GHz Ch01 à CH11

Japon 2.412-2.484 GHz Ch01 à Ch14

Europe ETSI 2.412-2.472 GHz Ch01 à Ch13

Plages de fréquences sans fil restreintes en France

Certaines zones en France ont une plage de fréquences restreinte. La puissance maximale autorisée, dans le pire des cas, en intérieur est :

10mW pour la plage de 2.4 GHz entière (2400 MHz-2483.5 MHz) 100mW pour les fréquences entre 2446.5 MHz et 2483.5 MHz

Les canaux 10 à 13 inclus fonctionnent dans la plage de 2446.6 MHz à 2483.5 MHz.

Il existe plusieurs possibilités pour une utilisation en extérieur : dans les propriétés privées ou dans les propriétés privées des personnes publiques, l'utilisation est sujette à une procédure d'autorisation préliminaire par le Ministère de la Défense, avec une puissance maximale autorisée de 100mW dans la plage 2446.5-2483.5 MHz. L'utilisation en extérieur dans des propriétés publiques n'est pas permise.

Dans les départements listés ci-dessous, pour la plage de 2.4 GHz entière :

La puissance maximale autorisée en intérieur est de 100 mW. La puissance maximale autorisée en extérieur est de 10 mW. Départements pour lesquels l'utilisation de la plage des 2400-2483.5 MHz est permise avec un EIRP inférieur à 100 mW en intérieur et à 10 mW en extérieur :

01 Ain

02 Aisne

03 Allier

05 Hautes Alpes

08 Ardennes

09 Ariège

11 Aude

12 Aveyron

16 Charente

24 Dordogne

25 Doubs

26 Drôme

32 Gers

36 Indre

37 Indre et Loire

41 Loir et Cher

45 Loiret

50 Manche

55 Meuse

58 Nièvre

59 Nord

60 Oise

61 Orne

63 Puy-de-Dôme

64 Pyrénées-Atlantiques

66 Pyrénées-Orientales

67 Bas-Rhin

68 Haut-Rhin

70 Haute Saône

71 Saône et Loire

75 Paris

82 Tarn et Garonne

84 Vaucluse

88 Vosges 89 Yonne

90 Territoire de Belfort

94 Val de Marne

Ces exigences peuvent évoluer au fil du temps. Ainsi, vous pourrez par la suite utiliser votre carte Wifi dans davantage de départements français. Veuillez vérifier auprès de l'ART pour les dernières informations (www.artelecom.fr).

Votre carte WLAN émet moins de 100mW, mais plus de 10mW.

Rapport du Département Canadien des Communications

Cet appareil numérique ne dépasse pas les limites de classe B en termes d'émissions de nuisances sonores, par radio, par des appareils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

(Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.)

Rapport d'Industrie Canada relatif à l'exposition aux radiations

Cet équipement a été testé et s'est avéré être conforme aux limites établies par Industrie Canada en termes d'exposition aux radiations dans un environnement non contrôlé. Afin de rester en conformité avec ces exigences, évitez tout contact direct avec l'antenne pendant la transmission. L'utilisateur doit suivre les instructions de fonctionnement de ce manuel d'utilisation.

Le fonctionnement est sujet aux deux conditions suivantes :

• Cet appareil ne doit pas créer d'interférences, ET
• Cet appareil doit tolérer tout type d'interférences, y compris les interférences pouvant déclencher une opération non désirée de l'appareil.

REACH

Conforme au règlement REACH (Enregistrement, Évaluation, Autorisation et Restriction des produits chimiques), nous avons publié la liste des substances chimiques utilisées dans nos produits sur le site Web ASUS REACH à l'adresse http://green.asus.com/ english/REACH.htm.

Consignes de sécurité

Votre EeePC a été conçu et testé pour satisfaire aux standards de sécurité les plus récents en matière d'équipements informatiques. Toutefois, afin de garantir une utilisation sans risque de ce produit, il est important que vous respectiez les consignes de sécurité présentées dans ce manuel.

Configurer votre système

• Avant d'utiliser votre système, lisez et suivez les instructions de la documentation.
• N'utilisez pas ce produit à proximité de liquides ou d'une source de chaleur, tel qu'un radiateur.
• Les ouvertures situées sur le boîtier de l'ordinateur sont destinées à la ventilation. Veillez à ne pas les bloquer ou les recouvrir. N'insérez jamais d'objet dans les ouvertures de ventilation. Utilisez ce produit dans un environnement avec une température ambiante comprise entre 0°C et 35°C.
• Si vous utilisez une rallonge, vérifiez que la somme des intensités nominales des équipements connectés à la rallonge ne dépasse pas celle supportée par cette dernière.

Précautions à suivre lors de l'utilisation

• Ne pas marcher sur le cordon d'alimentation, et ne rien poser dessus.
• Ne pas renverser d'eau ou tout autre liquide sur votre système.
• Lorsque le système est éteint, une certaine quantité de courant résiduel continue à circuler dans le système. Débranchez systématiquement tous les câbles d'alimentation, de modems et de réseau, des prises murales avant de nettoyer le système.
• Déconnectez le système du secteur, et demandez conseil à votre revendeur ou à un technicien qualifié si :

La prise ou le câble d'alimentation est endommagé. Du liquide a été renversé sur le système. Le système ne fonctionne pas correctement alors que les consignes ont été respectées. Le système est tombé ou le boîtier est endommagé. Les performances du système s'altèrent.

Avertissement sur les batteries Lithium-Ion

MISE EN GARDE : Danger d'explosion si la batterie n'est pas remplacée correctement. Remplacer uniquement avec une batterie de type semblable ou équivalent, recommandée par le fabricant. Mettez au rebut les batteries usagées conformément aux instructions du fabricant.

Avertissement de sécurité relatif aux lasers

PAS DE DÉMONTAGE : La garantie ne couvre pas les appareils ayant été désassemblés par les utilisateurs.

NE PAS jeter le produit dans une benne à ordures municipale. Ce produit a été conçu de sorte à pouvoir réutiliser ou recycler certains composants. Le symbole de la benne à roue barrée indique que ce produit (équipement électrique ou électronique) ne doit pas être placé dans une décharge publique. Vérifiez auprès de votre municipalité les dispositions locales en matière de mise au rebut des déchets électroniques.

NE PAS jeter la batterie dans une benne à ordures municipale. Le symbole de la benne à roue barrée indique que la pile ne doit pas être placée dans une décharge publique.

Reprise et Recyclage

Les ordinateurs, ordinateurs portables et autres équipements électroniques contiennent des substances chimiques pouvant nuire à l'environnement s'ils sont jetés avec les ordures ménagères. En recyclant, les parties métalliques, plastiques, et les composants des ordinateurs usagés sont réutilisés pour fabriquer de nouveaux produits et l'environnement est protégé d'une diffusion incontrôlée de substances chimiques.

ASUS travaille en collaboration avec des centres de recyclage respectant des procédures exigeantes dans le but de protéger l'environnement, d'assurer la sécurité des utilisateurs, et de respecter les lois internationales sur la protection de l'environnement. Notre engagement dans le recyclage de nos produits usagés résulte de notre politique de protection de l'environnement qui prend en compte de multiples aspects.

Pour plus d'informations sur le recyclage des produits ASUS et obtenir des contacts utiles, visitez le site de reprise et de recyclage GreenASUS (http://green.asus.com/english/takeback.htm).

Notes pour ce manuel

Pour être certains que vous effectuez certaines tâches correctement, veuillez prendre note des symboles suivants. Ces symboles possèdent différents degrés d'importance :

AVERTISSEMENT: Instructions que vous DEVEZ suivre pour éviter de vous blesser lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

ASTUCE : Trucs et informations additionnelles pour vous aider à mener une tâche à bien.

NOTE: Informations additionnelles destinées à certaines situations spécifiques.

Bienvenue

Félicitations pour l'achat du EeBox PC. Les illustrations suivantes font état du contenu de la boîte de votre EeBox PC. Si l'un des éléments ci-dessous était manquant ou endommagé, contactez votre revendeur.

Contenu de la boîte

EeeBox PC	Socle + vis	Télécommande (optionnel)
Adaptateur Mini jack - S/PDIF (optionnel)	Adaptateur secteur	Cordon d'alimentation
Carte de garantie	Guide de démarrage rapide	Récepteur infrarouge (optionnel)
Câble HDMI (optionnel)	Kit VESA et sachet de vis (optionnel)	Adaptateur HDMI-DVI (optionnel)

Si l'appareil ou l'un de ses composants est défaillant lors d'une utilisation normale et durant la période de garantie, visitez un centre après-vente ASUS muni de la carte de garantie pour tout remplacement des composants défectueux.

Faire connaissance avec votre EeeBox PC

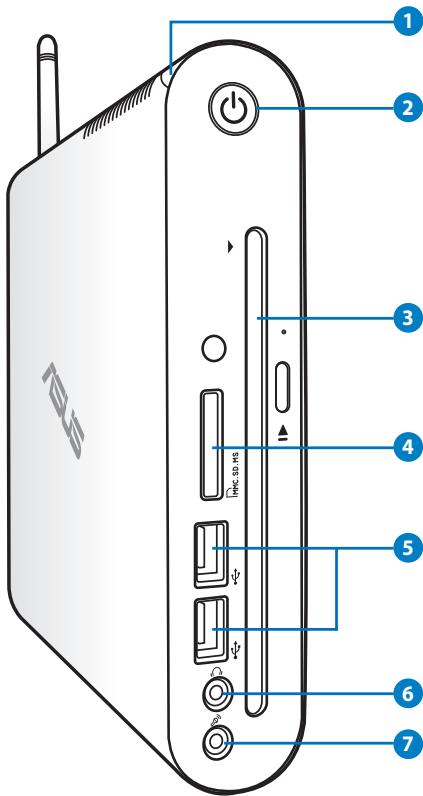

Vue avant

Référez-vous au diagramme ci-dessous pour identifier les composants localisés en façade de l'appareil.

1 LED d'activité du disque dur

La LED du disque dur clignote lorsque des données sont lues ou inscrites sur le disque dur.

2 Bouton d'alimentation

L'interrupteur d'alimentation permet de mettre l'appareil sous/hors tension.

3 Lecteur DVD±RW

Le lecteur/graveur DVD±RW de type mange-disque offre une solution de copie de fichiers pratique et aisée.

Slot pour cartes mémoire

Le lecteur de cartes mémoire embarqué supporte les cartes MMC/SD/SDHC/MS/MS Pro utilisées pour les caméscopes numériques, lecteurs MP3, téléphones mobiles et PDA.

5 Port USB

Le port USB (Universal Serial Bus) est compatible avec les périphériques USB tels que les claviers, les périphériques de pointage, les appareils-photos et les disques durs. La norme USB permet à plusieurs périphériques de fonctionner simultanément sur un ordinateur.

6 Port casque-sortie audio

Le port casque stéréo de 1/8" (3,5 mm) est utilisé pour la connexion d'un casque ou de haut-parleurs externes.

7 Port microphone

Le port microphone est destiné à la connexion d'un microphone utilisé généralement pour les visioconférences ou de simples enregistrements audio.

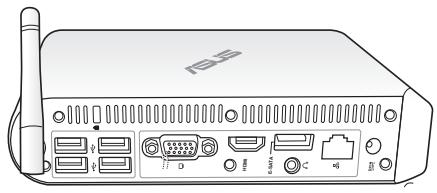

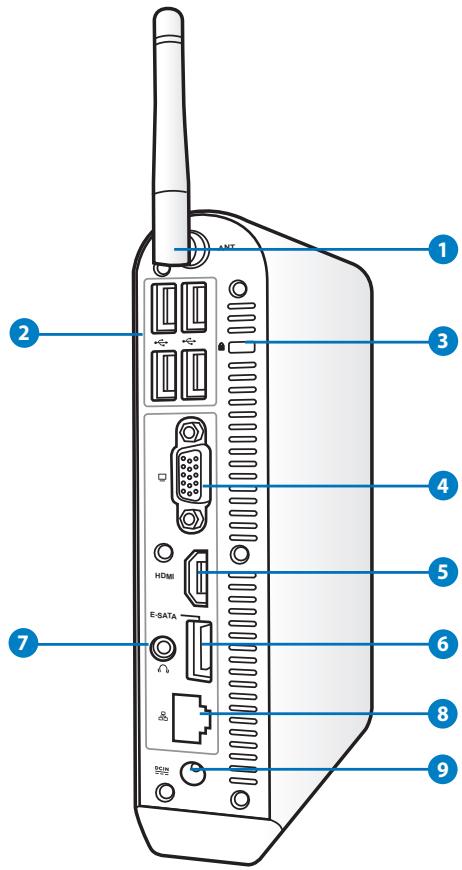

Vue arrière

Référez-vous au diagramme ci-dessous pour identifier les composants localisés à l'arrière de l'appareil.

1 Connecteur pour antennes sans fil

Ce connecteur est utilisé pour la connexion de l'antenne sans fil fournie afin d'accroître la réception du signal sans fil.

2 Port USB

Le port USB (Universal Serial Bus) est compatible avec les périphériques USB tels que les claviers, les périphériques de pointage, les appareils-photos et les disques durs. La norme USB permet à plusieurs périphériques de fonctionner simultanément sur un ordinateur.

Port de verrou Kensington®

Le port pour verrou Kensington® permet de sécuriser l'appareil grâce aux produits Kensington® destinés à la sécurité. Ces produits consistent en général en un câble et un verrou métallique qui permettent d'attacher le portable à un objet fixe.

Port d'affichage (Moniteur)

Le port D-sub 15 broches supporte les périphériques d'affichage VGA tel qu'un moniteur ou un projecteur afin de permettre l'affichage sur un écran large.

HDMI

Port HDMI

Le port HDMI (High Definition Multimedia Interface) supporte les périphériques d'affichage Full-HD tel qu'un téléviseur ou un moniteur LCD afin de permettre l'affichage sur un écran externe.

ESATA

Port e-SATA

Le port eSATA ou SATA externe permet de connecter des périphériques compatibles Serial-ATA normalement conçus pour être connectés en interne. Ce standard de stockage offre des débits six fois plus rapides que les normes USB 2.0 et 1394 pour les solutions de stockage externes et permet le branchement à chaud.

Port de sortie audio (port S/PDIF out)

Connectez un câble audio stéréo de 3.5 mm sur ce port pour des transferts audio numériques.

Pour une sortie S/PDIF, connectez l'adaptateur mini jack audio vers S/PDIF fourni à votre amplificateur.

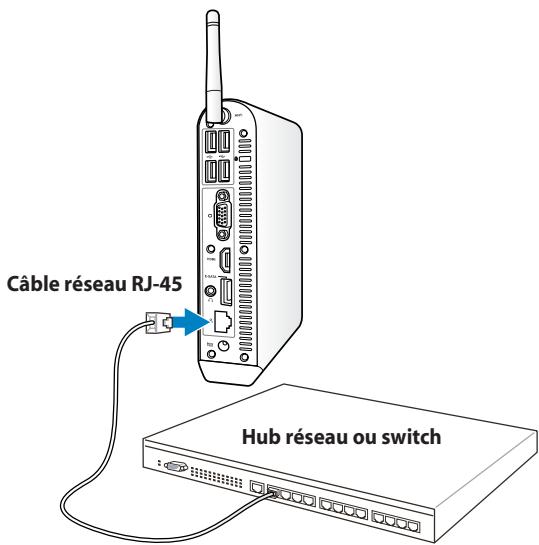

Port réseau

Le port LAN RJ-45 de 8 broches supporte un câble Ethernet standard pour la connexion à un réseau local.

DCIN

Port d'alimentation (CC 19V)

L'adaptateur d'alimentation inclus convertit le courant alternatif en courant continu pour alimenter le système. Pour éviter d'endommager le PC, utilisez toujours l'adaptateur d'alimentation fourni.

L'adaptateur d'alimentation peut devenir chaud ou brûlant lors de son utilisation. Ne pas couvrir l'adaptateur et le garder à distance de votre corps.

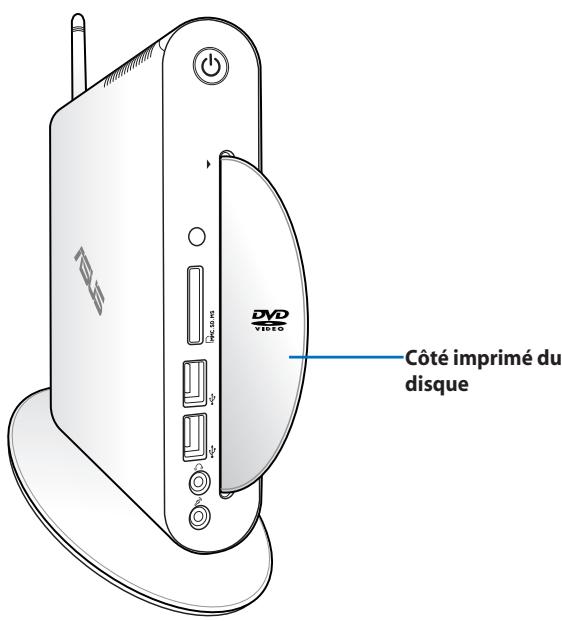

Utiliser le lecteur de DVD

Insérez votre disque dans la fente du lecteur de DVD avec l'étiquette face vers la gauche.

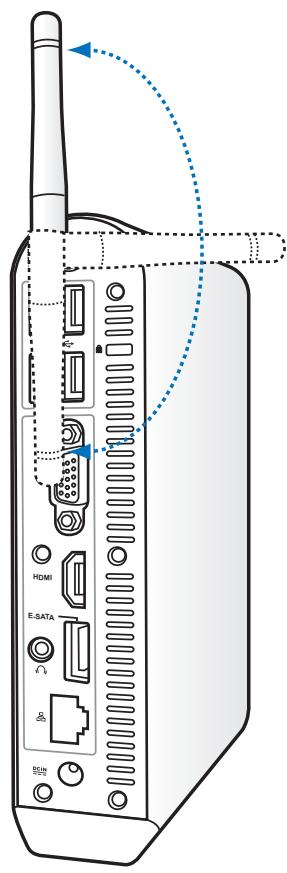

Utiliser l'antenne sans fil

L'antenne sans fil est connectée à votre Eeing Box PC pour améliorer la réception de signaux sans fil. Ne faites pas pivoter l'antenne sans fil dans un angle de 180° - 270° pour éviter de l'endommager.

Lorsque le Eeing Box PC est installé sur un moniteur avec le kit de fixation VESA, le moniteur peut bloquer et affecter la qualité de réception du signal sans fil.

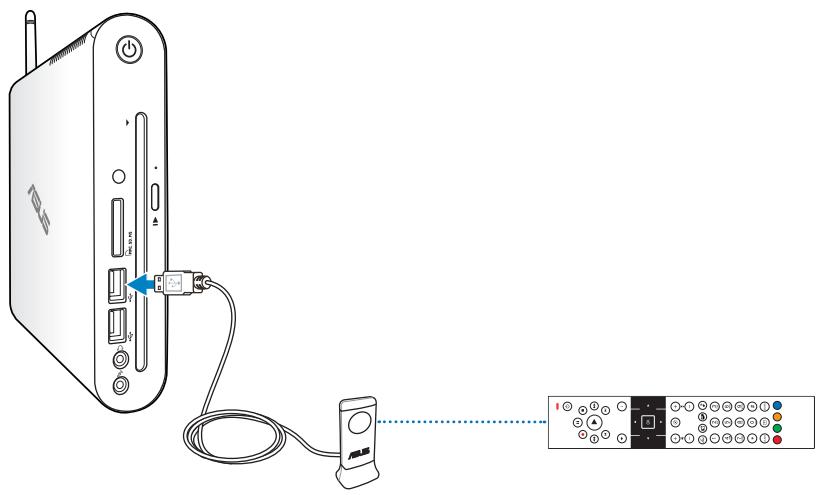

Configurer la télécommande (sur une sélection de modèles)

1. Branchez le récepteur infrarouge sur l'un des ports USB de votre Eeelbox PC.
2. Placez le récepteur infrarouge sur une surface stable.
3. Pointez la télécommande vers le récepteur lors de son utilisation.

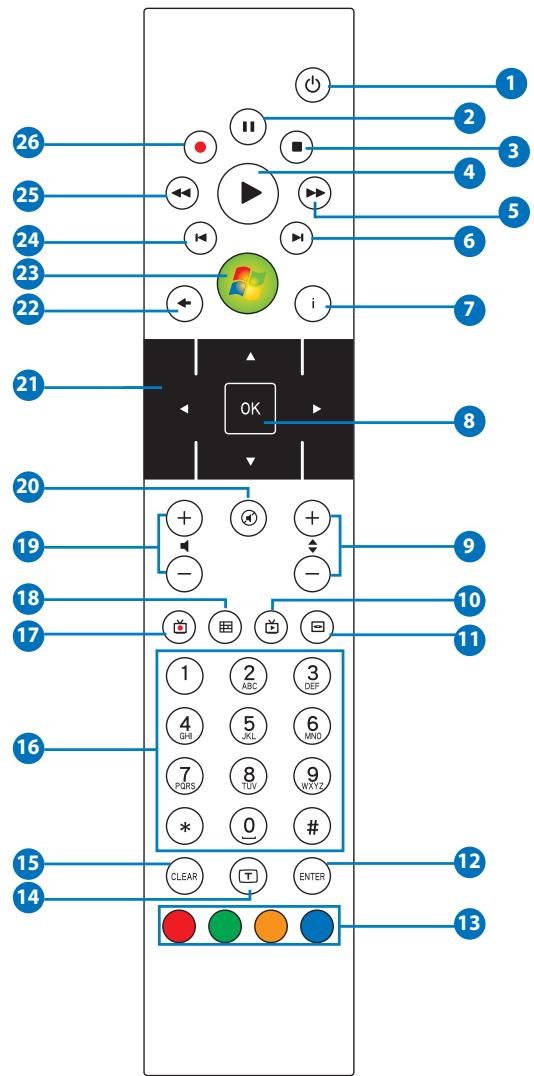

Utiliser la télécommande (sur une sélection de modèles)

Utilisez la télécommande pour lancer le programme Windows® MCE (Media Center) ou TotalMedia Center et visionner vos fichiers multimédia. Référez-vous à la page suivante pour vous familiariser avec les boutons de la télécommande.

Le type de télécommande ainsi que les fonctions MCE peuvent varier en fonction des modèles.

Alimentation : pressez pour allumer ou éteindre l'ordinateur. 2. Pause : pressez pour mettre en pause la lecture d'un fichier. 3. Arrêt : pressez pour arrêter la lecture d'un fichier multimédia. 4. Lecture : pressez pour lancer la lecture d'un fichier multimédia. 5. Avance rapide : pressez pour effectuer une avance rapide dans la lecture d'un fichier multimédia. 6. Piste suivante : pressez pour aller à la piste suivante. 7. Informations : pressez pour afficher les informations des programmes sous Eee Cinema ou d'autres menus d'options. 8. OK : pressez pour confirmer une action. 9. Chaîne suiv/préc : pressez pour changer de chaîne. 10. Vidéo : pressez pour lancer le menu Vidéos de Eee Cinema. 11. Musique : pressez pour lancer le menu Musique de Eee Cinema. 12. Entrée : pressez pour confirmer une sélection. 13. Boutons colorés : pressez pour accéder aux options des menus de Eee Cinema ou en mode Télétexte. (Les fonctions de ces boutons peuvent varier selon les régions.) 14. Télétexte : pressez pour activer/désactiver le mode télétexte. (Cette fonction n'est disponible que dans certaines régions.) 15. Effacer : pressez pour effacer la saisie. 16. Boutons numériques : pressez pour entrer des chiffres ou sélectionner une chaîne. 17. TV : pressez pour ouvrir le menu TV de Windows MCE. 18. Photos : pressez pour ouvrir le menu Photos de Windows MCE. 19. Aug/dim le volume : pressez pour augmenter ou diminuer le volume.

20. Muet : pressez pour désactiver le son. 21. Boutons quadri-directionnels : pressez pour naviguer dans les menus à l'écran. 22. Retour : pressez pour retourner à la page précédente. 23. Windows MCE : pressez pour ouvrir Windows MCE. 24. Piste précédente : pressez pour retourner à la piste précédente. 25. Retour rapide : pressez pour rembobiner un fichier multimédia. 26. Enregistrer : pressez pour commencer l'enregistrement d'un programme TV.*

*La fonction TV n'est disponible que dans certaines régions.

Installer le socle

Placez le EeeBox PC sur son socle. Pour ce faire :

1. Localisez le pas de vis sous le EeeBox PC.
2. Alignez la vis du socle au pas de vis du PC, puis sécurisez le socle au PC à l'aide d'une pièce de monnaie.

Vous pouvez aussi placer votre EeeBox PC sur un bureau sans son socle.

Installer votre EeeBox PC sur un moniteur

Vous pouvez aussi installer votre EeeBox PC à l'arrière d'un moniteur. Pour ce faire :

1. Sécurisez la tablette métallique à votre moniteur à l'aide de quatre vis.

Pour sécuriser la tablette métallique, votre moniteur doit être compatible avec le standard VESA75 ou VESA100.

1. Placez votre EeeBox PC sur la tablette métallique comme illustré ci-dessous. Puis, sécurisez le PC à la tablette à l'aide de la vis du socle.

Vis du socle

Dessous du EeePC

Configurer votre EeeBox PC

Il est nécessaire de connecter certains périphériques avant de pouvoir utiliser votre EeeBox PC.

Connexion d'un écran

Connectez une extrémité d'un câble HDMI/DVI à un téléviseur ou moniteur LCD (1) et l'autre extrémité au port HDMI/VGA (Moniteur) situé à l'arrière du système (2).

Connexion de périphériques USB

Connectez des périphériques USB tels qu'un clavier avec ou sans fil (selon les régions), une souris ou une imprimante aux ports USB du système.

Connexion réseau

Connectez une extrémité du câble réseau au port Réseau situé à l'arrière du système et l'autre extrémité à un hub ou un switch.

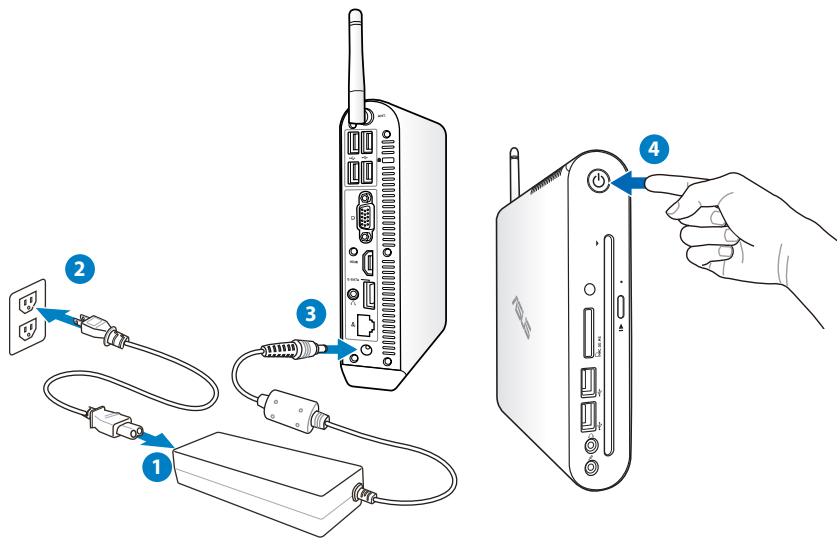

Allumer le système

Connectez l'adaptateur secteur au port DC IN situé à l'arrière du système, puis appuyez sur le bouton d'alimentation situé à l'avant de l'appareil.

Lorsque vous n'utilisez pas votre EeeBox PC, débranchez l'adaptateur secteur pour économiser de l'énergie. - Ajustez les paramètres de consommation électrique à partir du Panneau de configuration de Windows®. Ceci permet à votre EeeBox PC d'être pleinement opérationnel tout en économisant de l'énergie.

Pour accéder au BIOS, appuyez sur [Suppr] au démarrage du système.

Utiliser votre EeeBox PC

Les captures d'écran de cette section sont données à titre indicatif. Celles-ci peuvent varier en fonction du système d'exploitation. Visitez le site Web d'ASUS sur www.asus.com pour plus d'informations.

Configurer une connexion sans fil

Pour établir une connexion réseau sans fil, suivez les instructions suivantes :

Pour des raisons de sécurité, ne vous connectez PAS à un réseau non sécurisé. Le faire peut rendre les données transmises visibles par d'autres personnes.

1. Faites un clic droit sur l'icône réseau avec une étoile orange de la zone de notification de Windows®.
2. Sélectionnez le réseau sans fil auquel vous souhaitez vous connecter depuis la liste des réseaux sans fil disponibles, puis cliquez sur Connecter.

Cliquez sur l'icône située en haut à droite pour actualiser la liste des réseaux sans fil.

1. La saisie d'un mot de passe peut être nécessaire.
2. Une fois la connexion établie, celle-ci apparaîtra dans la liste.
3. L'icône de réseau sans fil apparaîtra dans la zone de notification de Windows®.

Configurer une connexion filaire

Pour établir une connexion réseau filaire, suivez les instructions suivantes :

Utiliser une connexion à IP dynamique ou PPPoE :

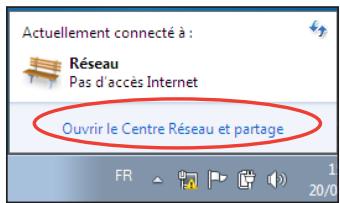

1. Cliquez sur l'icône réseau avec un triangle d'avertissement jaune de la zone de notification de Windows® et sélectionnez Ouvrir le Centre Réseau et partage.

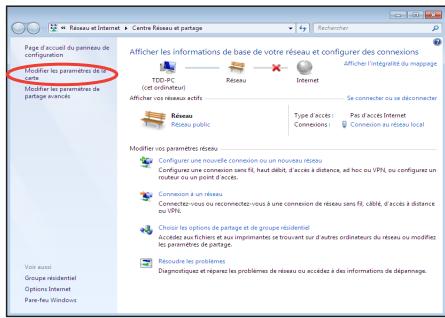

1. Cliquez sur l'option Modifier les paramètres de la carte située sur la gauche.

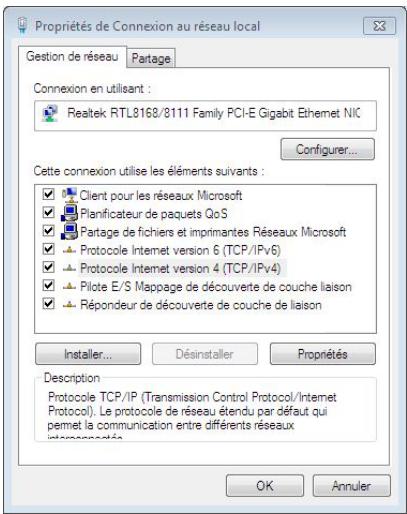

1. Faites un clic droit sur Connexion au réseau local et sélectionnez Propriétés.

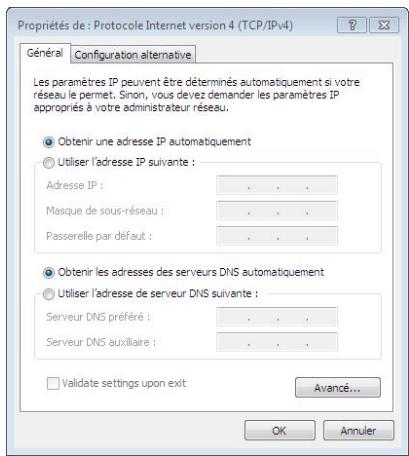

1. Cliquez sur Protocole Internet Version 4 (TCP/IPv4), puis cliquez sur Propriétés.
2. Cliquez sur Obtenir une adresse IP automatiquement, puis cliquez sur OK.

(Suivez les étapes suivantes si vous utilisez une connexion PPPoE)

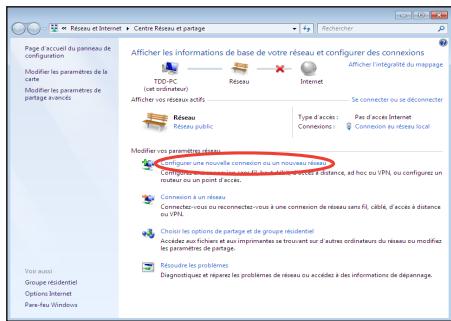

1. Retournez à la page Centre Réseau et partage et cliquez sur Configurer une nouvelle connexion ou un nouveau réseau.

7. Sélectionnez Se connecter à Internet et cliquez sur Suivant.

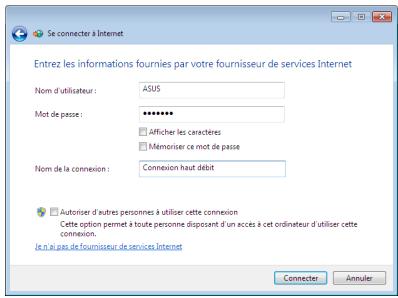

9. Remplissez les champs Nom d'utilisateur, Mot de passe et Nom de la connexion. Cliquez sur Connecter.

11. Cliquez sur l'icône réseau de la zone de notification, puis sur la connexion que vous venez de créer.

8. Sélectionnez Haut débit (PPPoE) et cliquez sur Suivant.

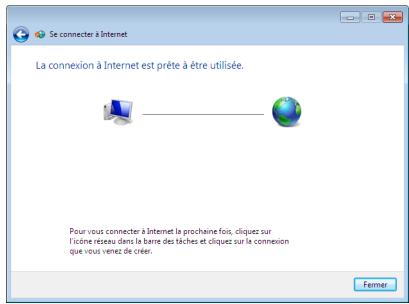

10. Cliquez sur Fermer pour terminer la configuration.

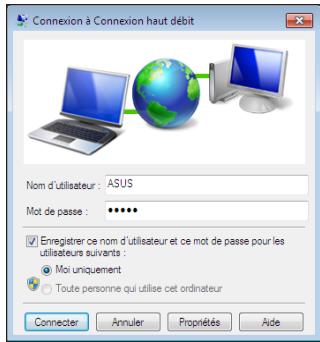

12. Entrez votre nom d'utilisateur et mot de passe. Cliquez sur Connecter pour vous connecter à Internet.

Utiliser une adresse IP statique :

1. Répétez les étapes 1 à 4 de la section précédente pour configurer une connexion à adresse IP fixe. 2. Cliquez sur Utiliser l'adresse IP suivante.
2. Remplissez les champs Adresse IP, Masque de sous-réseau et Passerelle par défaut.
3. Si nécessaire, entrez l'adresse de votre serveur DNS favori.
4. Une fois terminé, cliquez sur OK pour créer la connexion réseau.

Connexion Bluetooth (sur une sélection de modèles)

Pour établir une connexion Bluetooth, suivez les instructions suivantes :

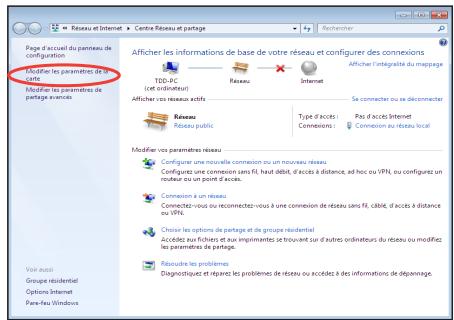

1. Dans le Panneau de configuration, cliquez d'abord sur Réseau et Internet > Centre Réseau et partage puis sur l'option Modifier les paramètres de la carte située sur la gauche.

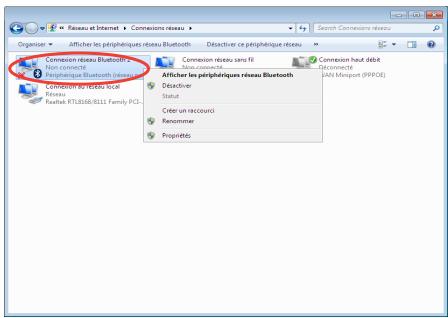

1. Faites un clic droit sur Connexion réseau Bluetooth Network et sélectionnez Afficher les périphériques réseau Bluetooth.

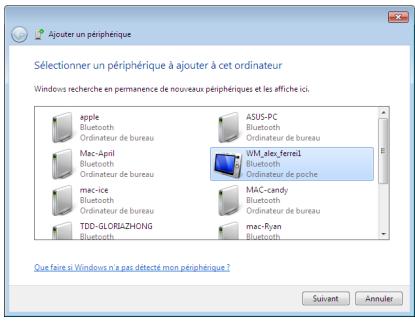

1. Cliquez sur Ajouter un périphérique pour lancer la recherche de périphériques Bluetooth.

1. Sélectionnez l'un des périphériques Bluetooth détectés et cliquez sur Suivant.

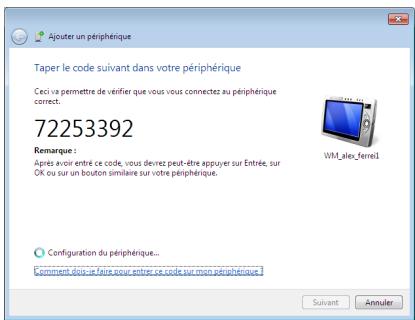

1. Entrez le code de sécurité Bluetooth sur votre appareil pour qu'il puisse se connecter à l'ordinateur.

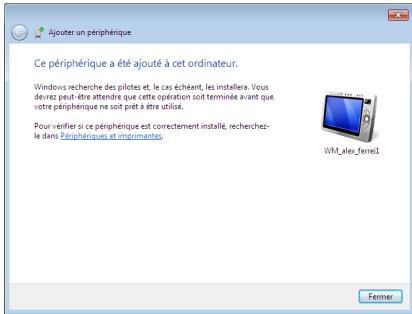

1. Le périphérique est ajouté à votre ordinateur. Cliquez sur Fermer pour terminer la configuration.

Configuration audio via un périphérique HDMI

Si vous utilisez un poste TV pourvu d'une prise HDMI, connectez-le à votre EeeBox PC et suivez les étapes ci-dessous pour configurer les paramètres audio :

1. Dans la zone de notification de Windows®, faites un clic droit sur l'icône de Volume et cliquez sur Périphériques de lecture.

1. Depuis l'onglet Lecture, sélectionnez Périphérique de sortie numérique (HDMI) et cliquez sur Par défaut.
2. Cliquez sur Configurer pour afficher la fenêtre de configuration des haut-parleurs.

1. Sélectionnez Stéréo et cliquez sur Suivant.

1. Cochez les cases Avant gauche et droit, et cliquez sur Suivant.
2. Cliquez sur Terminer pour quitter l'assistant de configuration de haut-parleurs.

ASUS Easy Update

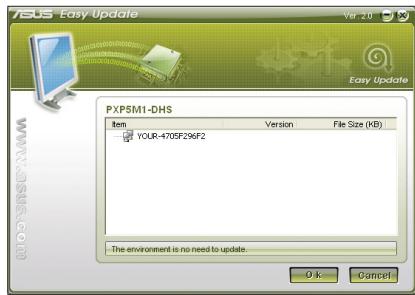

ASUS Easy Update est un outil logiciel qui détecte et télécharge automatiquement les dernières versions de BIOS, pilotes et applications pour votre Eeelbox PC.

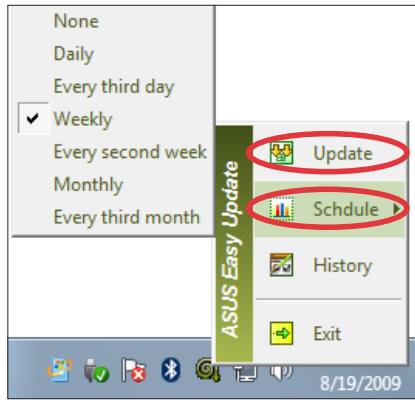

1. Dans la zone de notification de Windows®, faites un clic droit sur l'icône ASUS Easy Update.

1. Sélectionnez Schedule (Programmer) pour déterminer à quelle fréquence vous souhaitez que le système soit mis à jour.
2. Sélectionnez Update (Mettre à jour) pour activer la mise à jour.
3. Cliquez sur OK pour afficher les éléments que vous souhaitez télécharger.

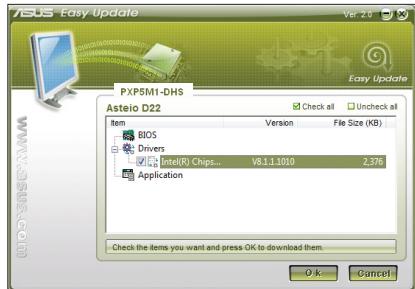

4. Cochez le(s) élément(s) que vous souhaitez télécharger, puis cliquez sur OK.

TotalMedia Center

TotalMedia Center est un centre multimédia complet vous permettant de pleinement profiter de votre musique, photos, vidéos et films.

Pour démarrer le programme, cliquez sur l'icône TotalMedia Center du bureau.

TotalMedia Center n'est disponible que sur certains modèles.

Menu principal

Le menu principal intègre cinq applications : Game (Jeux), Movie (Films), Music (Musique), Photo et Video (Vidéos). Cliquez sur l'une des icônes pour lancer l'application correspondante.

Game (Jeux)

L'application Game (Jeux) intègre une panoplie de jeux.

Movie (Films)

L'application Movie (Films) permet de lancer la lecture de films au format DVD ou Blu-ray (sur une sélection de modèles).

Les formats de disques supportés par le lecteur optique embarqué varient selon les modèles.

Music (Musique)

L'application Music (Musique) vous permet d'écouter des fichiers ou des CD audio pouvant être accompagnés d'effets visuels mais aussi de créer des listes de lecture pour vos chansons favorites.

Photos

L'application Photo vous permet de visualiser vos photos sous forme de diaporama et d'y ajouter des effets.

Vidéo (Védo)

L'application Vidéo (Védo) vous permet de visualiser vos fichiers vidéo.

TotalMedia Theater 3

TotalMedia Theater 3 permet de lancer la lecture de films au format DVD ou Blu-ray (sur une sélection de modèles). Lorsque vous insérez un disque dans le lecteur optique, celui-ci lancera la lecture du disque automatiquement. TotalMedia Theater 3 supporte aussi les formats Youtube DXVA, WMV HD DXVA, extension MCE, et la lecture de fichiers vidéo.

• TotalMedia Center 3 n'est disponible que sur une sélection de modèles.
• Les formats de disques supportés par le lecteur optique embarqué varient selon les modèles.

Restaurer le système

Utiliser la partition cachée

La partition de restauration contient une image du système d'exploitation, des pilotes et des utilitaires installés sur votre système en usine. La partition de restauration offre une solution de restauration complète permettant de restaurer rapidement la partie logicielle de votre système dans son état de fonctionnement d'origine, à condition que votre disque dur soit en bon état. Avant d'utiliser la partition de restauration, copiez vos données sur un périphérique de stockage USB ou un lecteur réseau et prenez note de tous vos paramètres de configuration personnalisés (tels que vos paramètres réseau).

NE PAS supprimer la partition nommée "RECOVERY." La partition de restauration est créée en usine et ne pourrait être restaurée par l'utilisateur si elle est supprimée. Amenez votre système à l'un des centres de service agréés par ASUS si vous rencontrez des problèmes lors du processus de restauration.

Désactivez Boot Booster dans le BIOS avant de restaurer le système à partir de la partition cachée. Reportez-vous à la section Boot Booster pour plus de détails.

1. Appuyez sur <F9> lors du démarrage (nécessite une partition de restauration).
2. La fenêtre Asus Recovery System apparaît. Sélectionnez Recover system to a partition.
3. Sélectionnez une partition avec un 20 Go d'espace libre et cliquez sur Next.
4. Suivez les instructions apparaissant à l'écran pour terminer le processus de restauration.
5. Redémarrez le système une fois le processus de restauration terminé.
6. Configurez les paramètres de langue, de fuseau horaire, de clavier et le nom d'utilisateur avant d'accéder au système d'exploitation Windows®.

Boot Booster

La fonction Boot Booster du BIOS permet de raccourcir le délai de démarrage de votre EeBox PC. Toutefois, vous DEVEZ désactiver cette option du BIOS avant de modifier l'un des composants du EeBox PC ou de restaurer le système (à partir de la partition cachée).

Suivez les instructions ci-dessous pour désactiver Boot Booster :

1. Démarrez le système et appuyez sur <F2> pour afficher l'écran du POST. Appuyez de nouveau sur <F2> pour accéder au programme de configuration du BIOS.
2. Réglez l'option Boot Booster du BIOS sur [Disabled].

Si vous ne parvenez pas à afficher l'écran du POST ou à accéder au BIOS, redémarrez le système et appuyez de manière répétitive sur <F2> au démarrage.

1. Appuyez sur <F10> pour sauvegarder les changements et redémarrer le EeBox PC.

N'oubliez pas de réactiver Boot Booster après une modification matérielle ou la restauration du système.

Informations de contact ASUS

ASUSTeK COMPUTER INC.

Adresse	15 Li-Te Road, Peitou, Taipei, Taiwan 11259
Téléphone	[phone]
Fax	[phone]
E-mail	[e-mail]
Site Web	www.asus.com.tw

Support technique

Téléphone	[phone]
Support en ligne	support.asus.com

ASUS COMPUTER INTERNATIONAL (Amérique)

Adresse	800 Corporate Way, Fremont, CA 94539, USA
Téléphone	[phone]
Fax	[phone]
Site Web	usa.asus.com

Support technique

Téléphone	[phone]
Support fax	[phone]
Support en ligne	support.asus.com

ASUS France SARL

Adresse	10, Allée de Bienvenue, 93160 Noisy Le Grand, France
Téléphone	[phone]
Site Web	www.france.asus.com

Support technique

Téléphone	[phone]
Fax	[phone]
Support en ligne	support.asus.com
